後方壁抜きは二重断熱煙突に限る
150
`

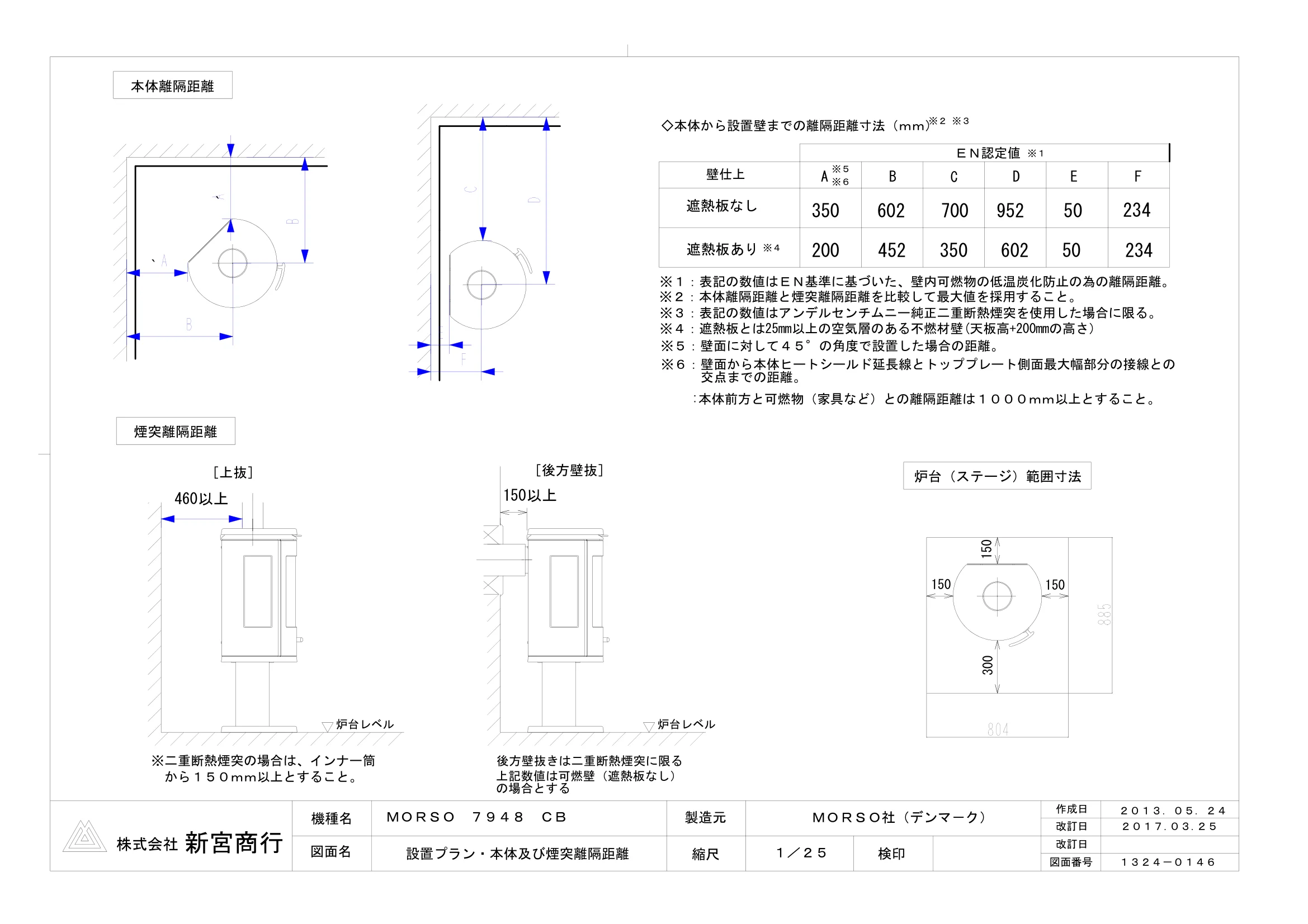

ＭＯＲＳＯ ７９４８ ＣＢ
設置プラン・本体及び煙突離隔距離
※１：表記の数値はＥＮ基準に基づいた、壁内可燃物の低温炭化防止の為の離隔距離。
※３：表記の数値はアンデルセンチムニー純正二重断熱煙突を使用した場合に限る。
※６：壁面から本体ヒートシールド延長線とトッププレート側面最大幅部分の接線との
交点までの距離。
◇本体から設置壁までの離隔距離寸法（ｍｍ）
※４：遮熱板とは25mm以上の空気層のある不燃材壁(天板高+200mmの高さ）
※２：本体離隔距離と煙突離隔距離を比較して最大値を採用すること。
※５：壁面に対して４５°の角度で設置した場合の距離。
300
※二重断熱煙突の場合は、インナー筒
から１５０ｍｍ以上とすること。
炉台レベル
機種名
図面名
ＭＯＲＳＯ社（デンマ－ク）
炉台（ステージ）範囲寸法
:本体前方と可燃物（家具など）との離隔距離は１０００ｍｍ以上とすること。
新宮商行
株式会社
［上抜］
460以上
200
150以上
700
上記数値は可燃壁（遮熱板なし）
の場合とする
煙突離隔距離
［後方壁抜］
`
本体離隔距離
150
炉台レベル
縮尺
製造元
検印
１／２５
２０１３．０５．２４
１３２４－０１４６
作成日
改訂日
図面番号
改訂日
150
※４
壁仕上
602
452
※２
※６
ＥＮ認定値※１
※３
602
952
※５
234
遮熱板なし
遮熱板あり
ABCDEF
50
350
50
234
350
２０１７.０３.２５
