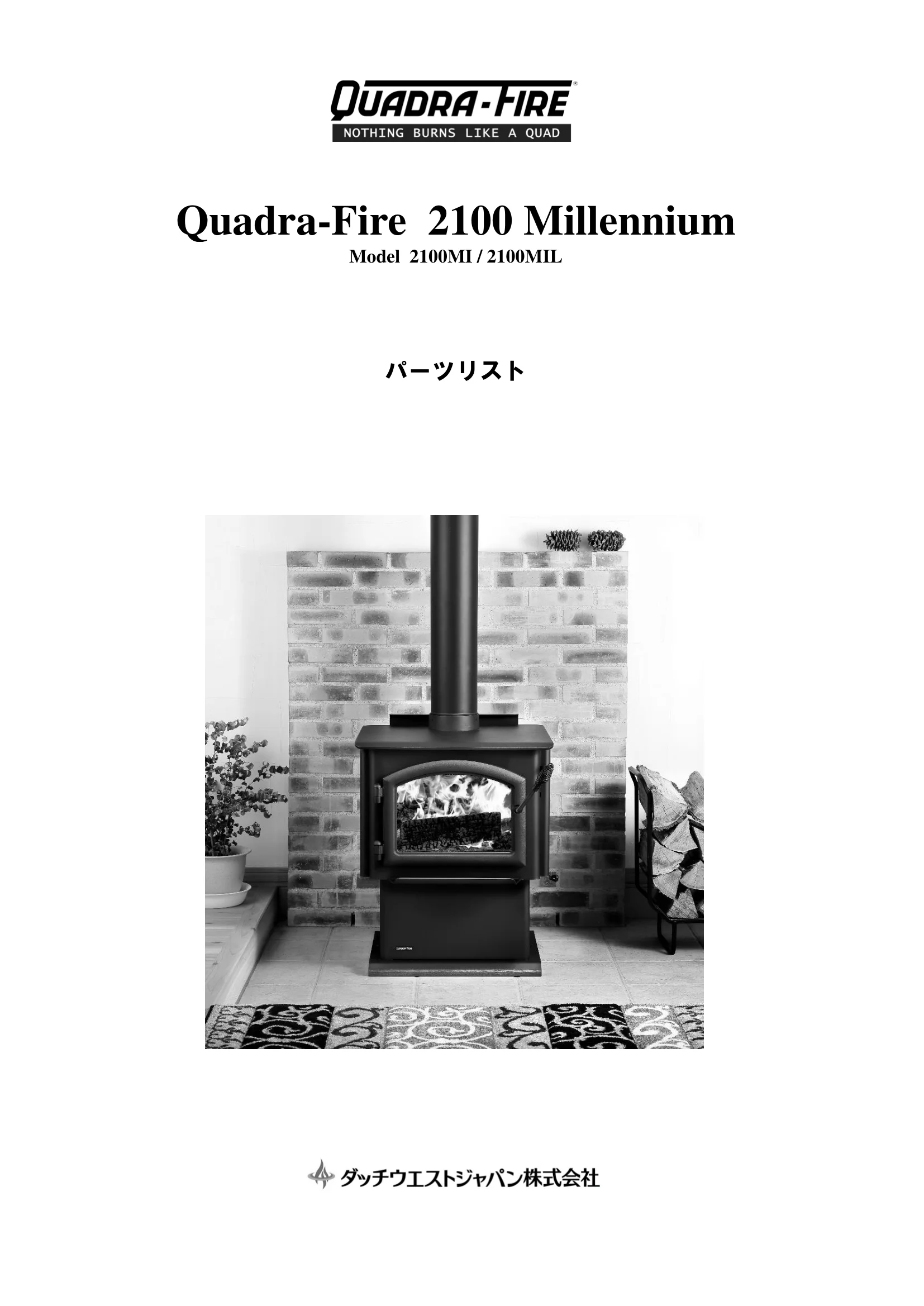

クアドラファイア 2100（2023年版）
パーツリスト

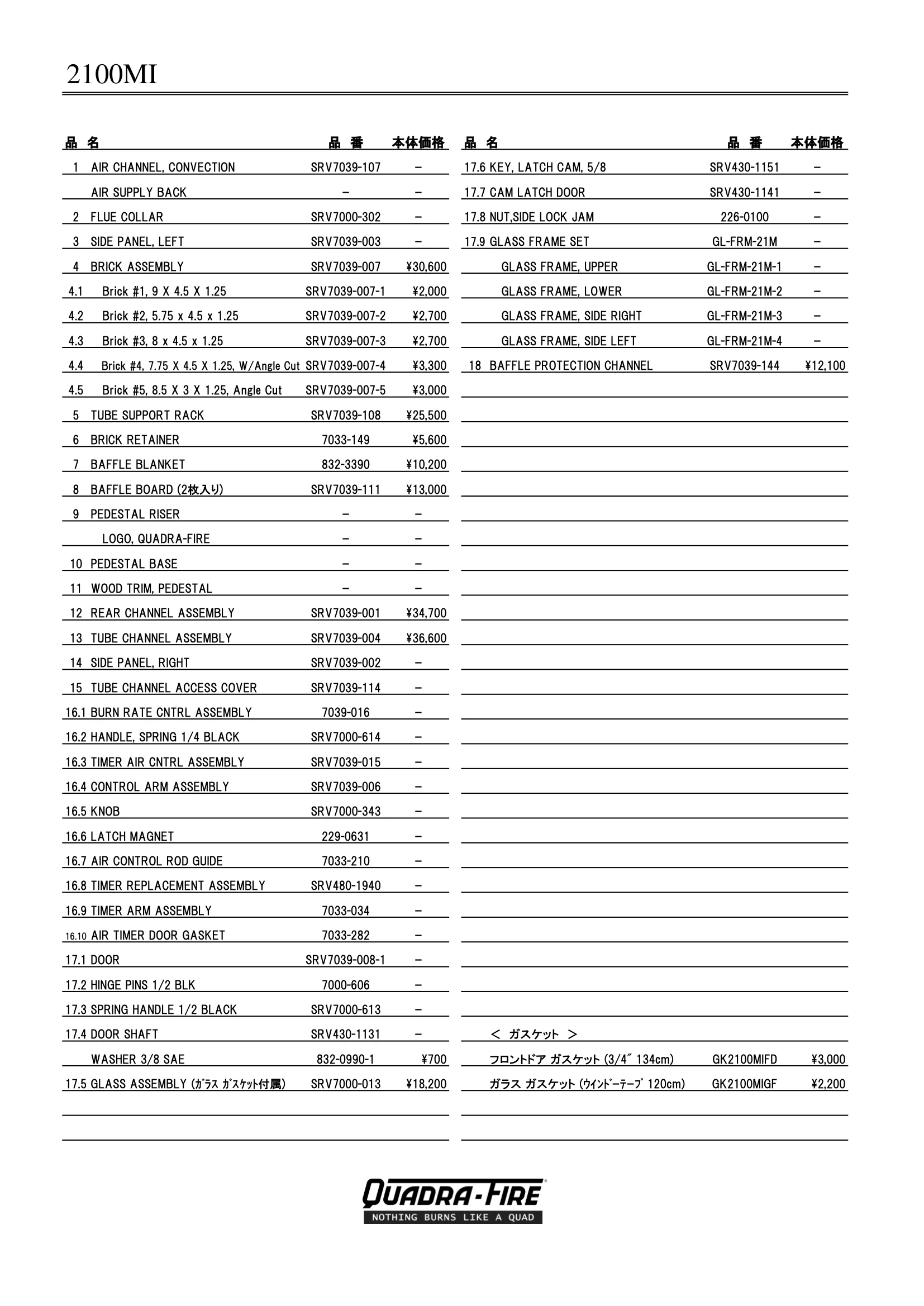

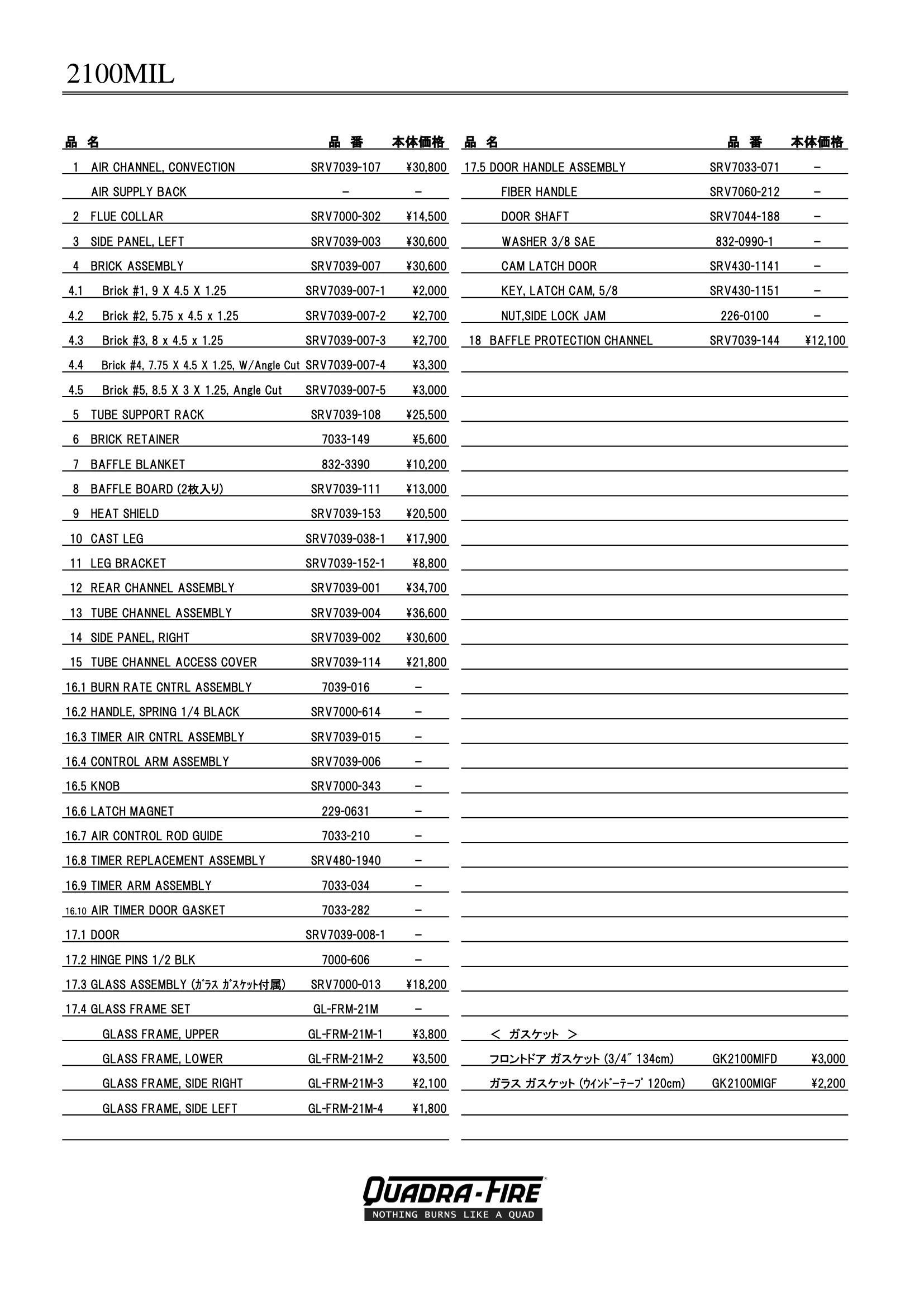

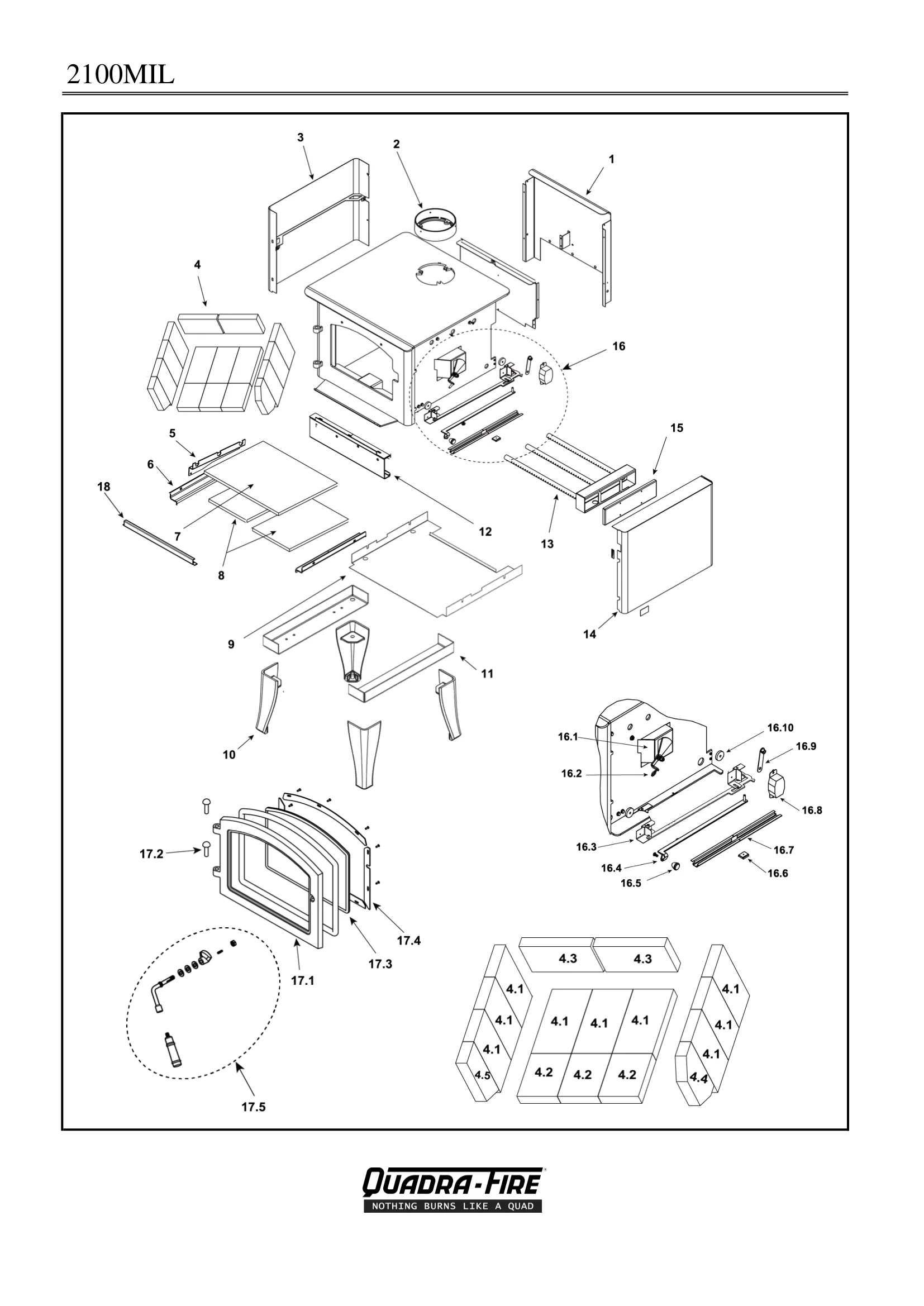

Quadra-Fire 2100 Millennium パーツリスト Model 2100MI / 2100MIL 2100MI 2100MI 品 名 品 番 本体価格 品 名 品 番 本体価格 1 AIR CHANNEL, CONVECTION SRV7039-107 ｰ 17.6 KEY, LATCH CAM, 5/8 SRV430-1151 ｰ AIR SUPPLY BACK ｰｰ 17.7 CAM LATCH DOOR SRV430-1141 ｰ 2 FLUE COLLAR SRV7000-302 ｰ 17.8 NUT,SIDE LOCK JAM 226-0100 ｰ 3 SIDE PANEL, LEFT SRV7039-003 ｰ 17.9 GLASS FRAME SET GL-FRM-21M ｰ 4 BRICK ASSEMBLY SRV7039-007 \30,600 GLASS FRAME, UPPER GL-FRM-21M-1 ｰ 4.1 Brick #1, 9 X 4.5 X 1.25 SRV7039-007-1 \2,000 GLASS FRAME, LOWER GL-FRM-21M-2 ｰ 4.2 Brick #2, 5.75 x 4.5 x 1.25 SRV7039-007-2 \2,700 GLASS FRAME, SIDE RIGHT GL-FRM-21M-3 ｰ 4.3 Brick #3, 8 x 4.5 x 1.25 SRV7039-007-3 \2,700 GLASS FRAME, SIDE LEFT GL-FRM-21M-4 ｰ 4.4 Brick #4, 7.75 X 4.5 X 1.25, W/Angle Cut SRV7039-007-4 \3,300 18 BAFFLE PROTECTION CHANNEL SRV7039-144 \12,100 4.5 Brick #5, 8.5 X 3 X 1.25, Angle Cut SRV7039-007-5 \3,000 5 TUBE SUPPORT RACK SRV7039-108 \25,500 6 BRICK RETAINER 7033-149 \5,600 7 BAFFLE BLANKET 832-3390 \10,200 8 BAFFLE BOARD (2枚入り) SRV7039-111 \13,000 9 PEDESTAL RISER ｰｰ LOGO, QUADRA-FIRE ｰｰ 10 PEDESTAL BASE ｰｰ 11 WOOD TRIM, PEDESTAL ｰｰ 12 REAR CHANNEL ASSEMBLY SRV7039-001 \34,700 13 TUBE CHANNEL ASSEMBLY SRV7039-004 \36,600 14 SIDE PANEL, RIGHT SRV7039-002 ｰ 15 TUBE CHANNEL ACCESS COVER SRV7039-114 ｰ 16.1 BURN RATE CNTRL ASSEMBLY 7039-016 ｰ 16.2 HANDLE, SPRING 1/4 BLACK SRV7000-614 ｰ 16.3 TIMER AIR CNTRL ASSEMBLY SRV7039-015 ｰ 16.4 CONTROL ARM ASSEMBLY SRV7039-006 ｰ 16.5 KNOB SRV7000-343 ｰ 16.6 LATCH MAGNET 229-0631 ｰ 16.7 AIR CONTROL ROD GUIDE 7033-210 ｰ 16.8 TIMER REPLACEMENT ASSEMBLY SRV480-1940 ｰ 16.9 TIMER ARM ASSEMBLY 7033-034 ｰ 16.10 AIR TIMER DOOR GASKET 7033-282 ｰ 17.1 DOOR SRV7039-008-1 ｰ 17.2 HINGE PINS 1/2 BLK 7000-606 ｰ 17.3 SPRING HANDLE 1/2 BLACK SRV7000-613 ｰ 17.4 DOOR SHAFT SRV430-1131 ｰ ＜ ガスケット ＞ WASHER 3/8 SAE 832-0990-1 \700 フロントドア ガスケット (3/4" 134cm) GK2100MIFD \3,000 17.5 GLASS ASSEMBLY (ｶﾞﾗｽ ｶﾞｽｹｯﾄ付属) SRV7000-013 \18,200 ガラス ガスケット (ｳｲﾝﾄﾞｰﾃｰﾌﾟ 120cm) GK2100MIGF \2,200 2100MIL 2100MIL 品 名 品 番 本体価格 品 名 品 番 本体価格 1 AIR CHANNEL, CONVECTION SRV7039-107 \30,800 17.5 DOOR HANDLE ASSEMBLY SRV7033-071 ｰ AIR SUPPLY BACK ｰｰ FIBER HANDLE SRV7060-212 ｰ 2 FLUE COLLAR SRV7000-302 \14,500 DOOR SHAFT SRV7044-188 ｰ 3 SIDE PANEL, LEFT SRV7039-003 \30,600 WASHER 3/8 SAE 832-0990-1 ｰ 4 BRICK ASSEMBLY SRV7039-007 \30,600 CAM LATCH DOOR SRV430-1141 ｰ 4.1 Brick #1, 9 X 4.5 X 1.25 SRV7039-007-1 \2,000 KEY, LATCH CAM, 5/8 SRV430-1151 ｰ 4.2 Brick #2, 5.75 x 4.5 x 1.25 SRV7039-007-2 \2,700 NUT,SIDE LOCK JAM 226-0100 ｰ 4.3 Brick #3, 8 x 4.5 x 1.25 SRV7039-007-3 \2,700 18 BAFFLE PROTECTION CHANNEL SRV7039-144 \12,100 4.4 Brick #4, 7.75 X 4.5 X 1.25, W/Angle Cut SRV7039-007-4 \3,300 4.5 Brick #5, 8.5 X 3 X 1.25, Angle Cut SRV7039-007-5 \3,000 5 TUBE SUPPORT RACK SRV7039-108 \25,500 6 BRICK RETAINER 7033-149 \5,600 7 BAFFLE BLANKET 832-3390 \10,200 8 BAFFLE BOARD (2枚入り) SRV7039-111 \13,000 9 HEAT SHIELD SRV7039-153 \20,500 10 CAST LEG SRV7039-038-1 \17,900 11 LEG BRACKET SRV7039-152-1 \8,800 12 REAR CHANNEL ASSEMBLY SRV7039-001 \34,700 13 TUBE CHANNEL ASSEMBLY SRV7039-004 \36,600 14 SIDE PANEL, RIGHT SRV7039-002 \30,600 15 TUBE CHANNEL ACCESS COVER SRV7039-114 \21,800 16.1 BURN RATE CNTRL ASSEMBLY 7039-016 ｰ 16.2 HANDLE, SPRING 1/4 BLACK SRV7000-614 ｰ 16.3 TIMER AIR CNTRL ASSEMBLY SRV7039-015 ｰ 16.4 CONTROL ARM ASSEMBLY SRV7039-006 ｰ 16.5 KNOB SRV7000-343 ｰ 16.6 LATCH MAGNET 229-0631 ｰ 16.7 AIR CONTROL ROD GUIDE 7033-210 ｰ 16.8 TIMER REPLACEMENT ASSEMBLY SRV480-1940 ｰ 16.9 TIMER ARM ASSEMBLY 7033-034 ｰ 16.10 AIR TIMER DOOR GASKET 7033-282 ｰ 17.1 DOOR SRV7039-008-1 ｰ 17.2 HINGE PINS 1/2 BLK 7000-606 ｰ 17.3 GLASS ASSEMBLY (ｶﾞﾗｽ ｶﾞｽｹｯﾄ付属) SRV7000-013 \18,200 17.4 GLASS FRAME SET GL-FRM-21M ｰ GLASS FRAME, UPPER GL-FRM-21M-1 \3,800 ＜ ガスケット ＞ GLASS FRAME, LOWER GL-FRM-21M-2 \3,500 フロントドア ガスケット (3/4" 134cm) GK2100MIFD \3,000 GLASS FRAME, SIDE RIGHT GL-FRM-21M-3 \2,100 ガラス ガスケット (ｳｲﾝﾄﾞｰﾃｰﾌﾟ 120cm) GK2100MIGF \2,200 GLASS FRAME, SIDE LEFT GL-FRM-21M-4 \1,800 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
