クアドラファイア 3100MI

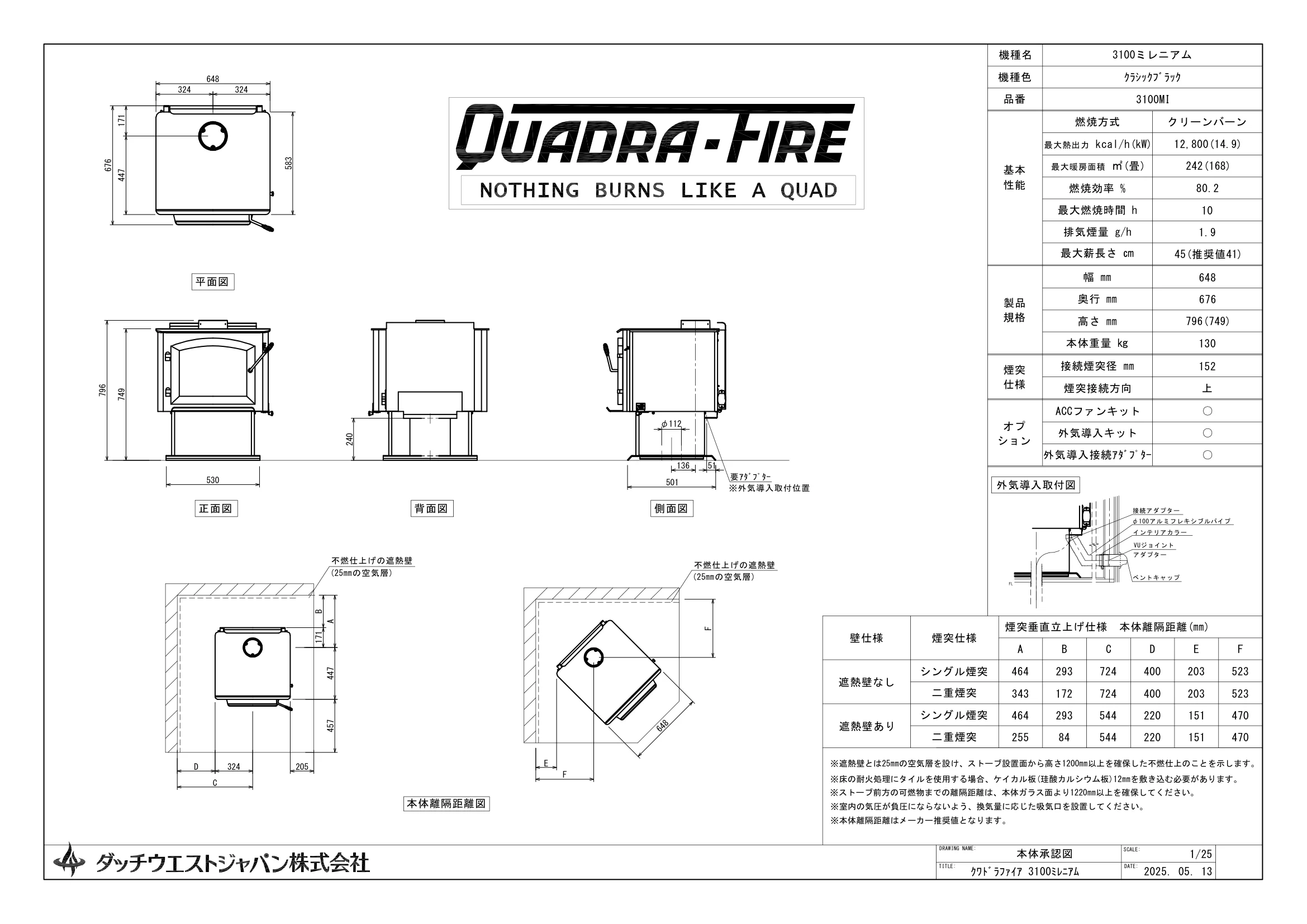

図面

447 171 324 530 FL インテリアカラー VUジョイント アダプター ベントキャップ φ100アルミフレキシブルパイプ 接続アダプター 不燃仕上げの遮熱壁 (25㎜の空気層) 不燃仕上げの遮熱壁 (25㎜の空気層) ※外気導入取付位置 583 796 749 136 240 φ112 501 51 要ｱﾀﾞﾌﾟﾀｰ 676 324 648 CDAB 171 447 457 205 324 FFE 648 最大熱出力 kcal/h(kW) 最大暖房面積 ㎡(畳) 燃焼方式 12,800(14.9) 242(168) クリーンバーン SCALE: 1/25 TITLE: ｸﾜﾄﾞﾗﾌｧｲｱ 3100ﾐﾚﾆｱﾑ DRAWING NAME: 本体承認図 DATE: 2025. 05. 13 煙突仕様 シングル煙突 二重煙突 壁仕様 遮熱壁なし 煙突垂直立上げ仕様　本体離隔距離(㎜) 464 A 293 724 400 203 523 BCDEF 464 293 544 220 151 470 343 172 724 400 203 523 255 84 544 220 151 470 遮熱壁あり 燃焼効率 % 最大燃焼時間 h 排気煙量 g/h 最大薪長さ ㎝ 基本 性能 機種名 機種色 品番 3100ミレニアム ｸﾗｼｯｸﾌﾞﾗｯｸ 3100MI 製品 規格 煙突 仕様 オプ ション 80.2 10 1.9 45(推奨値41) 幅 ㎜ 奥行 ㎜ 高さ ㎜ 本体重量 ㎏ 648 676 796(749) 130 接続煙突径 ㎜ 煙突接続方向 ACCファンキット 外気導入キット 外気導入接続ｱﾀﾞﾌﾟﾀｰ 152 上 本体離隔距離図 背面図 正面図 側面図 平面図 外気導入取付図 シングル煙突 二重煙突 ※室内の気圧が負圧にならないよう、換気量に応じた吸気口を設置してください。 ※床の耐火処理にタイルを使用する場合、ケイカル板(珪酸カルシウム板)12㎜を敷き込む必要があります。 ※遮熱壁とは25㎜の空気層を設け、ストーブ設置面から高さ1200㎜以上を確保した不燃仕上のことを示します。 ※ストーブ前方の可燃物までの離隔距離は、本体ガラス面より1220㎜以上を確保してください。 ※本体離隔距離はメーカー推奨値となります。
