クアドラファイア 4300MI

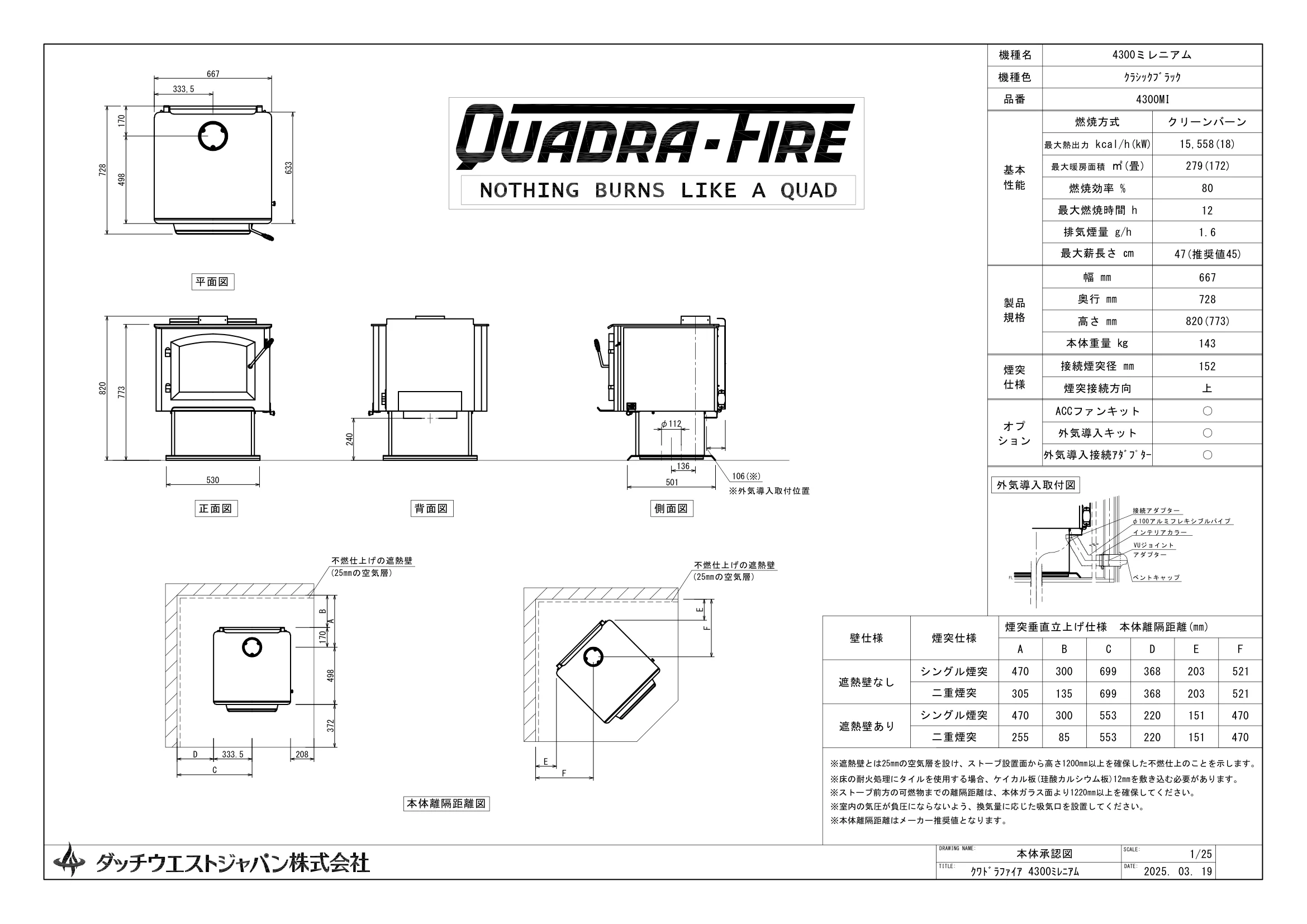

図面

498 170 333,5 530 FL インテリアカラー VUジョイント アダプター ベントキャップ φ100アルミフレキシブルパイプ 接続アダプター 不燃仕上げの遮熱壁 (25㎜の空気層) 不燃仕上げの遮熱壁 (25㎜の空気層) 106(※) ※外気導入取付位置 667 633 CDAB 170 498 372 208 333.5 FEFE 728 820 773 136 501 φ112 240 最大熱出力 kcal/h(kW) 最大暖房面積 ㎡(畳) 燃焼方式 15,558(18) 279(172) クリーンバーン SCALE: 1/25 TITLE: ｸﾜﾄﾞﾗﾌｧｲｱ 4300ﾐﾚﾆｱﾑ DRAWING NAME: 本体承認図 DATE: 2025. 03. 19 煙突仕様 シングル煙突 二重煙突 壁仕様 遮熱壁なし 煙突垂直立上げ仕様　本体離隔距離(㎜) 470 A 300 699 368 203 521 BCDEF 470 300 553 220 151 470 305 135 699 368 203 521 255 85 553 220 151 470 遮熱壁あり 燃焼効率 % 最大燃焼時間 h 排気煙量 g/h 最大薪長さ ㎝ 基本 性能 機種名 機種色 品番 4300ミレニアム ｸﾗｼｯｸﾌﾞﾗｯｸ 4300MI 製品 規格 煙突 仕様 オプ ション 80 12 1.6 47(推奨値45) 幅 ㎜ 奥行 ㎜ 高さ ㎜ 本体重量 ㎏ 667 728 820(773) 143 接続煙突径 ㎜ 煙突接続方向 ACCファンキット 外気導入キット 外気導入接続ｱﾀﾞﾌﾟﾀｰ 152 上 本体離隔距離図 背面図 正面図 側面図 平面図 外気導入取付図 シングル煙突 二重煙突 ※室内の気圧が負圧にならないよう、換気量に応じた吸気口を設置してください。 ※床の耐火処理にタイルを使用する場合、ケイカル板(珪酸カルシウム板)12㎜を敷き込む必要があります。 ※遮熱壁とは25㎜の空気層を設け、ストーブ設置面から高さ1200㎜以上を確保した不燃仕上のことを示します。 ※ストーブ前方の可燃物までの離隔距離は、本体ガラス面より1220㎜以上を確保してください。 ※本体離隔距離はメーカー推奨値となります。
