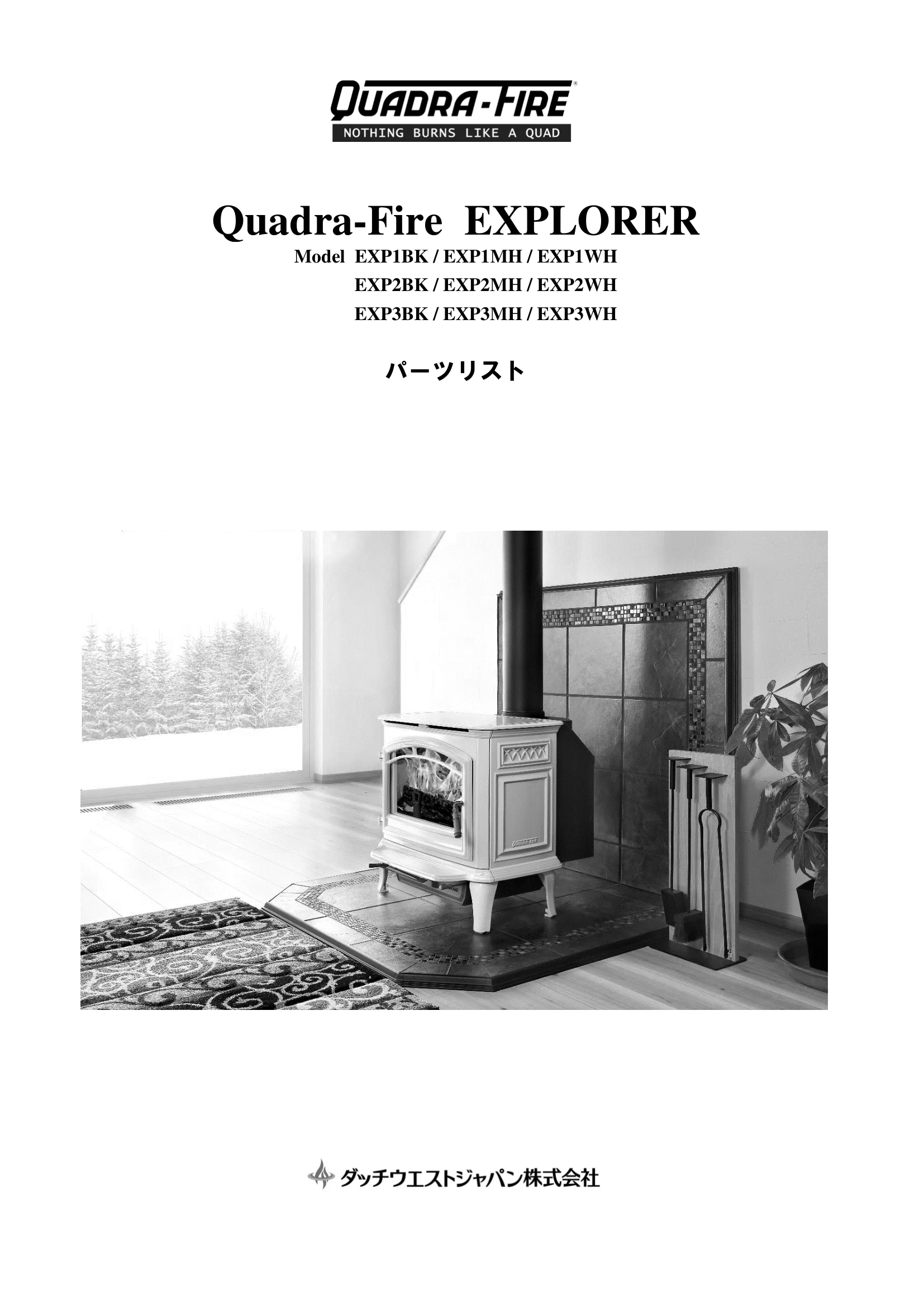

クアドラファイア EXPLORER1 3（2023年版）
パーツリスト

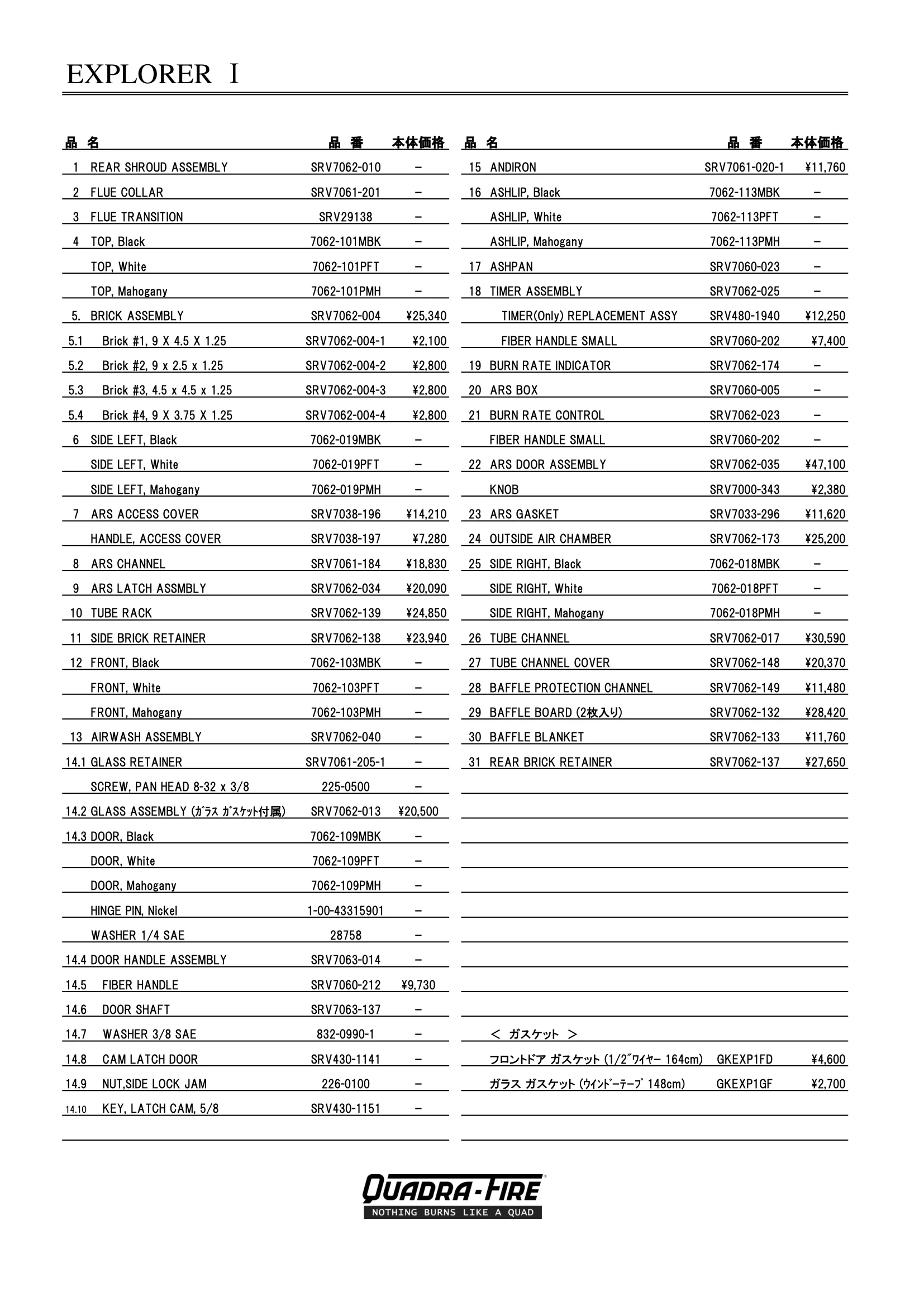

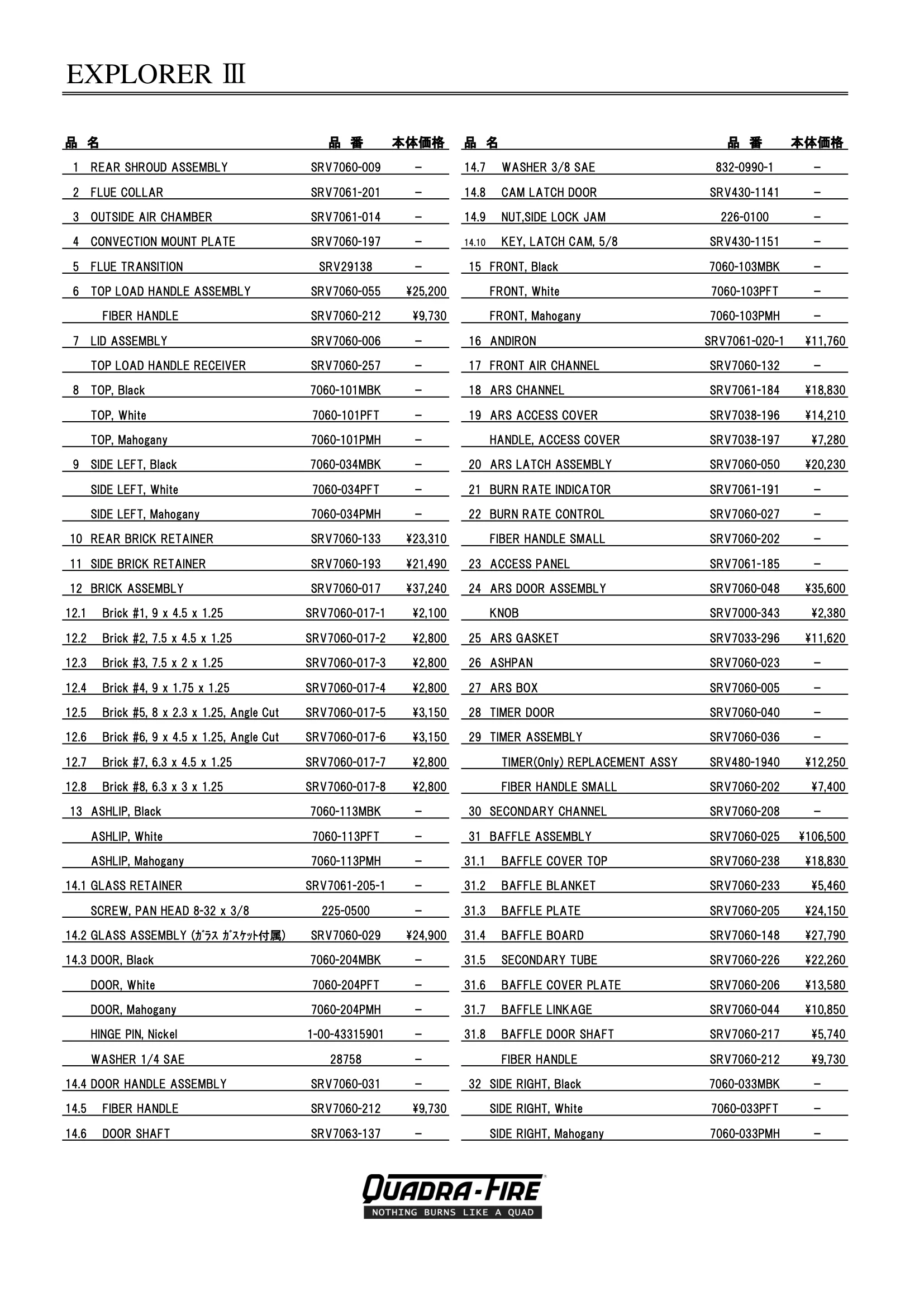

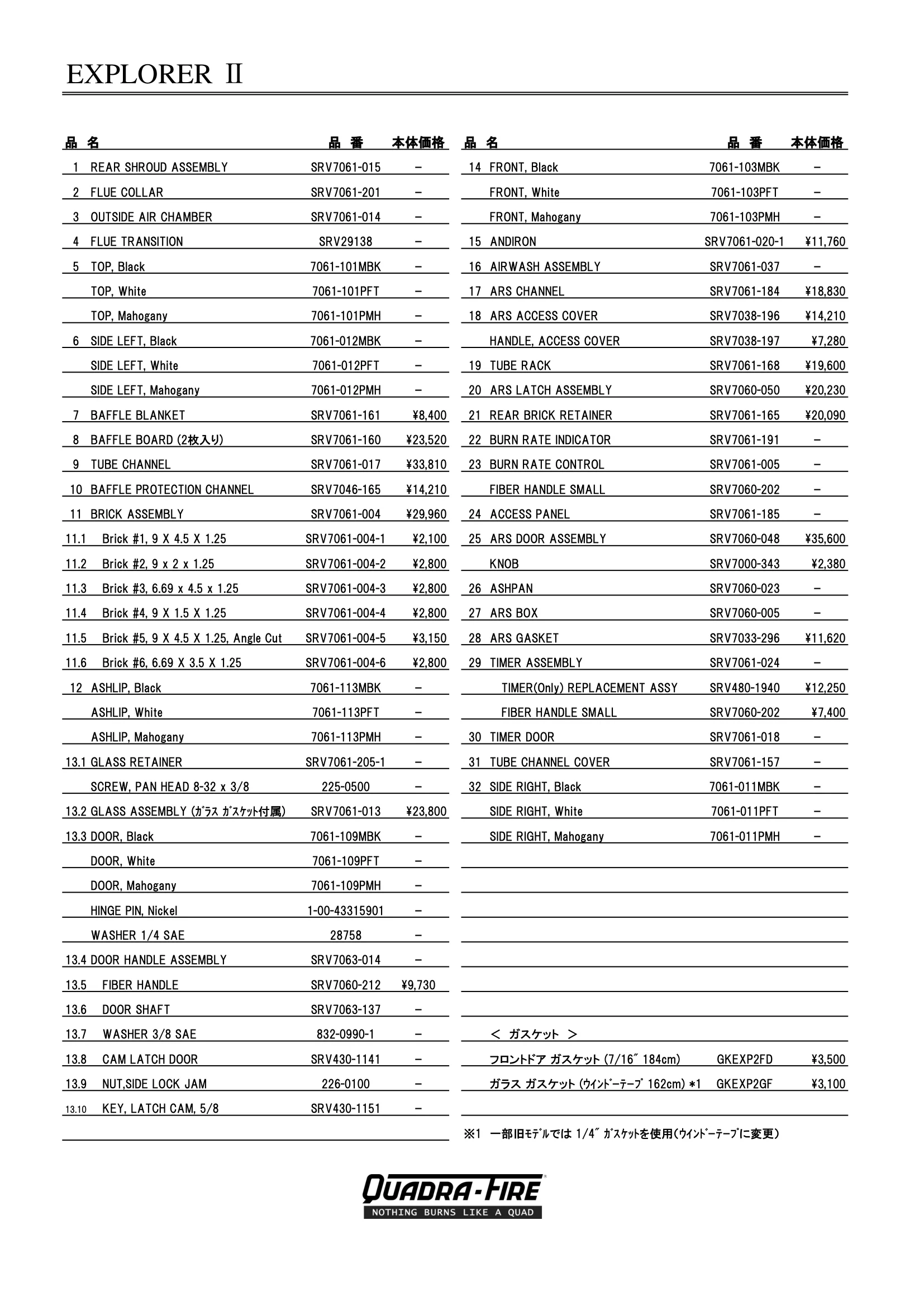

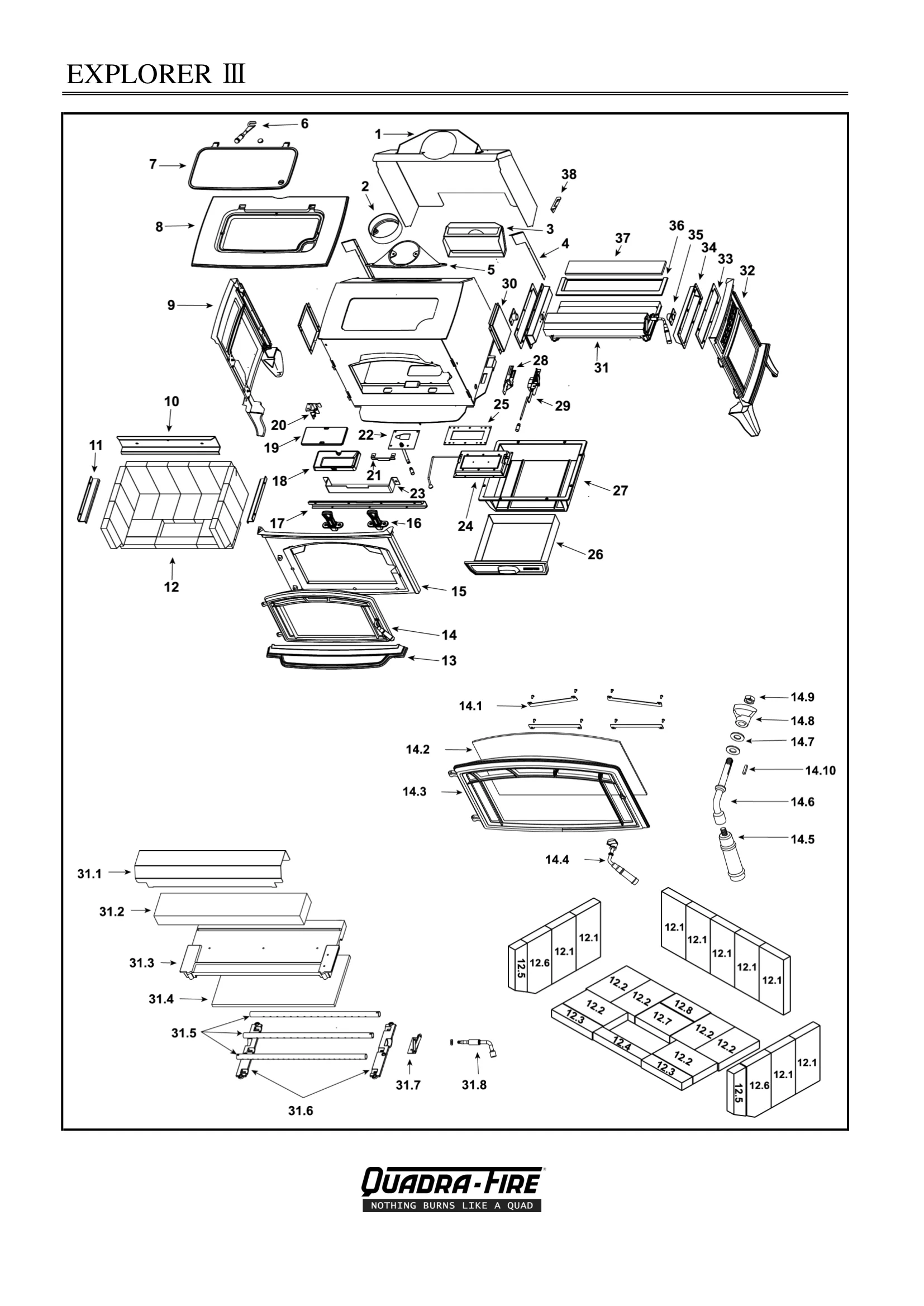

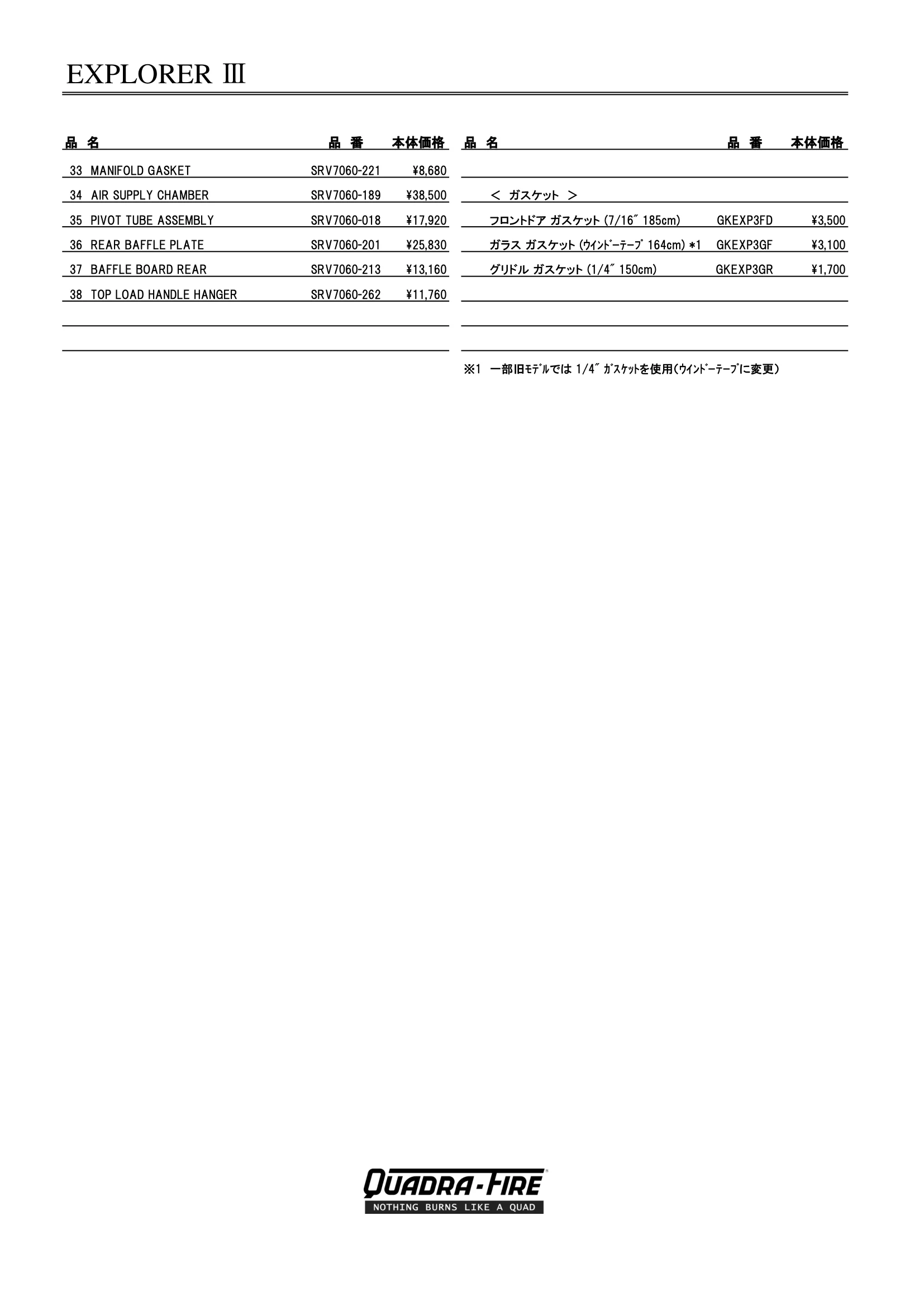

Quadra-Fire EXPLORER パーツリスト Model EXP1BK / EXP1MH / EXP1WH EXP2BK / EXP2MH / EXP2WH EXP3BK / EXP3MH / EXP3WH EXPLORER Ⅰ EXPLORER Ⅰ 品 名 品 番 本体価格 品 名 品 番 本体価格 1 REAR SHROUD ASSEMBLY SRV7062-010 ｰ 15 ANDIRON SRV7061-020-1 \11,760 2 FLUE COLLAR SRV7061-201 ｰ 16 ASHLIP, Black 7062-113MBK ｰ 3 FLUE TRANSITION SRV29138 ｰ ASHLIP, White 7062-113PFT ｰ 4 TOP, Black 7062-101MBK ｰ ASHLIP, Mahogany 7062-113PMH ｰ TOP, White 7062-101PFT ｰ 17 ASHPAN SRV7060-023 ｰ TOP, Mahogany 7062-101PMH ｰ 18 TIMER ASSEMBLY SRV7062-025 ｰ 5. BRICK ASSEMBLY SRV7062-004 \25,340 TIMER(Only) REPLACEMENT ASSY SRV480-1940 \12,250 5.1 Brick #1, 9 X 4.5 X 1.25 SRV7062-004-1 \2,100 FIBER HANDLE SMALL SRV7060-202 \7,400 5.2 Brick #2, 9 x 2.5 x 1.25 SRV7062-004-2 \2,800 19 BURN RATE INDICATOR SRV7062-174 ｰ 5.3 Brick #3, 4.5 x 4.5 x 1.25 SRV7062-004-3 \2,800 20 ARS BOX SRV7060-005 ｰ 5.4 Brick #4, 9 X 3.75 X 1.25 SRV7062-004-4 \2,800 21 BURN RATE CONTROL SRV7062-023 ｰ 6 SIDE LEFT, Black 7062-019MBK ｰ FIBER HANDLE SMALL SRV7060-202 ｰ SIDE LEFT, White 7062-019PFT ｰ 22 ARS DOOR ASSEMBLY SRV7062-035 \47,100 SIDE LEFT, Mahogany 7062-019PMH ｰ KNOB SRV7000-343 \2,380 7 ARS ACCESS COVER SRV7038-196 \14,210 23 ARS GASKET SRV7033-296 \11,620 HANDLE, ACCESS COVER SRV7038-197 \7,280 24 OUTSIDE AIR CHAMBER SRV7062-173 \25,200 8 ARS CHANNEL SRV7061-184 \18,830 25 SIDE RIGHT, Black 7062-018MBK ｰ 9 ARS LATCH ASSMBLY SRV7062-034 \20,090 SIDE RIGHT, White 7062-018PFT ｰ 10 TUBE RACK SRV7062-139 \24,850 SIDE RIGHT, Mahogany 7062-018PMH ｰ 11 SIDE BRICK RETAINER SRV7062-138 \23,940 26 TUBE CHANNEL SRV7062-017 \30,590 12 FRONT, Black 7062-103MBK ｰ 27 TUBE CHANNEL COVER SRV7062-148 \20,370 FRONT, White 7062-103PFT ｰ 28 BAFFLE PROTECTION CHANNEL SRV7062-149 \11,480 FRONT, Mahogany 7062-103PMH ｰ 29 BAFFLE BOARD (2枚入り) SRV7062-132 \28,420 13 AIRWASH ASSEMBLY SRV7062-040 ｰ 30 BAFFLE BLANKET SRV7062-133 \11,760 14.1 GLASS RETAINER SRV7061-205-1 ｰ 31 REAR BRICK RETAINER SRV7062-137 \27,650 SCREW, PAN HEAD 8-32 x 3/8 225-0500 ｰ 14.2 GLASS ASSEMBLY (ｶﾞﾗｽ ｶﾞｽｹｯﾄ付属) SRV7062-013 \20,500 14.3 DOOR, Black 7062-109MBK ｰ DOOR, White 7062-109PFT ｰ DOOR, Mahogany 7062-109PMH ｰ HINGE PIN, Nickel 1-00-43315901 ｰ WASHER 1/4 SAE 28758 ｰ 14.4 DOOR HANDLE ASSEMBLY SRV7063-014 ｰ 14.5 FIBER HANDLE SRV7060-212 \9,730 14.6 DOOR SHAFT SRV7063-137 ｰ 14.7 WASHER 3/8 SAE 832-0990-1 ｰ ＜ ガスケット ＞ 14.8 CAM LATCH DOOR SRV430-1141 ｰ フロントドア ガスケット (1/2"ﾜｲﾔｰ 164cm) GKEXP1FD \4,600 14.9 NUT,SIDE LOCK JAM 226-0100 ｰ ガラス ガスケット (ｳｲﾝﾄﾞｰﾃｰﾌﾟ 148cm) GKEXP1GF \2,700 14.10 KEY, LATCH CAM, 5/8 SRV430-1151 ｰ EXPLORER Ⅱ EXPLORER Ⅱ 品 名 品 番 本体価格 品 名 品 番 本体価格 1 REAR SHROUD ASSEMBLY SRV7061-015 ｰ 14 FRONT, Black 7061-103MBK ｰ 2 FLUE COLLAR SRV7061-201 ｰ FRONT, White 7061-103PFT ｰ 3 OUTSIDE AIR CHAMBER SRV7061-014 ｰ FRONT, Mahogany 7061-103PMH ｰ 4 FLUE TRANSITION SRV29138 ｰ 15 ANDIRON SRV7061-020-1 \11,760 5 TOP, Black 7061-101MBK ｰ 16 AIRWASH ASSEMBLY SRV7061-037 ｰ TOP, White 7061-101PFT ｰ 17 ARS CHANNEL SRV7061-184 \18,830 TOP, Mahogany 7061-101PMH ｰ 18 ARS ACCESS COVER SRV7038-196 \14,210 6 SIDE LEFT, Black 7061-012MBK ｰ HANDLE, ACCESS COVER SRV7038-197 \7,280 SIDE LEFT, White 7061-012PFT ｰ 19 TUBE RACK SRV7061-168 \19,600 SIDE LEFT, Mahogany 7061-012PMH ｰ 20 ARS LATCH ASSEMBLY SRV7060-050 \20,230 7 BAFFLE BLANKET SRV7061-161 \8,400 21 REAR BRICK RETAINER SRV7061-165 \20,090 8 BAFFLE BOARD (2枚入り) SRV7061-160 \23,520 22 BURN RATE INDICATOR SRV7061-191 ｰ 9 TUBE CHANNEL SRV7061-017 \33,810 23 BURN RATE CONTROL SRV7061-005 ｰ 10 BAFFLE PROTECTION CHANNEL SRV7046-165 \14,210 FIBER HANDLE SMALL SRV7060-202 ｰ 11 BRICK ASSEMBLY SRV7061-004 \29,960 24 ACCESS PANEL SRV7061-185 ｰ 11.1 Brick #1, 9 X 4.5 X 1.25 SRV7061-004-1 \2,100 25 ARS DOOR ASSEMBLY SRV7060-048 \35,600 11.2 Brick #2, 9 x 2 x 1.25 SRV7061-004-2 \2,800 KNOB SRV7000-343 \2,380 11.3 Brick #3, 6.69 x 4.5 x 1.25 SRV7061-004-3 \2,800 26 ASHPAN SRV7060-023 ｰ 11.4 Brick #4, 9 X 1.5 X 1.25 SRV7061-004-4 \2,800 27 ARS BOX SRV7060-005 ｰ 11.5 Brick #5, 9 X 4.5 X 1.25, Angle Cut SRV7061-004-5 \3,150 28 ARS GASKET SRV7033-296 \11,620 11.6 Brick #6, 6.69 X 3.5 X 1.25 SRV7061-004-6 \2,800 29 TIMER ASSEMBLY SRV7061-024 ｰ 12 ASHLIP, Black 7061-113MBK ｰ TIMER(Only) REPLACEMENT ASSY SRV480-1940 \12,250 ASHLIP, White 7061-113PFT ｰ FIBER HANDLE SMALL SRV7060-202 \7,400 ASHLIP, Mahogany 7061-113PMH ｰ 30 TIMER DOOR SRV7061-018 ｰ 13.1 GLASS RETAINER SRV7061-205-1 ｰ 31 TUBE CHANNEL COVER SRV7061-157 ｰ SCREW, PAN HEAD 8-32 x 3/8 225-0500 ｰ 32 SIDE RIGHT, Black 7061-011MBK ｰ 13.2 GLASS ASSEMBLY (ｶﾞﾗｽ ｶﾞｽｹｯﾄ付属) SRV7061-013 \23,800 SIDE RIGHT, White 7061-011PFT ｰ 13.3 DOOR, Black 7061-109MBK ｰ SIDE RIGHT, Mahogany 7061-011PMH ｰ DOOR, White 7061-109PFT ｰ DOOR, Mahogany 7061-109PMH ｰ HINGE PIN, Nickel 1-00-43315901 ｰ WASHER 1/4 SAE 28758 ｰ 13.4 DOOR HANDLE ASSEMBLY SRV7063-014 ｰ 13.5 FIBER HANDLE SRV7060-212 \9,730 13.6 DOOR SHAFT SRV7063-137 ｰ 13.7 WASHER 3/8 SAE 832-0990-1 ｰ ＜ ガスケット ＞ 13.8 CAM LATCH DOOR SRV430-1141 ｰ フロントドア ガスケット (7/16" 184cm) GKEXP2FD \3,500 13.9 NUT,SIDE LOCK JAM 226-0100 ｰ ガラス ガスケット (ｳｲﾝﾄﾞｰﾃｰﾌﾟ 162cm) *1 GKEXP2GF \3,100 13.10 KEY, LATCH CAM, 5/8 SRV430-1151 ｰ ※1 一部旧ﾓﾃﾞﾙでは 1/4" ｶﾞｽｹｯﾄを使用（ｳｲﾝﾄﾞｰﾃｰﾌﾟに変更） EXPLORER Ⅲ EXPLORER Ⅲ 品 名 品 番 本体価格 品 名 品 番 本体価格 1 REAR SHROUD ASSEMBLY SRV7060-009 ｰ 14.7 WASHER 3/8 SAE 832-0990-1 ｰ 2 FLUE COLLAR SRV7061-201 ｰ 14.8 CAM LATCH DOOR SRV430-1141 ｰ 3 OUTSIDE AIR CHAMBER SRV7061-014 ｰ 14.9 NUT,SIDE LOCK JAM 226-0100 ｰ 4 CONVECTION MOUNT PLATE SRV7060-197 ｰ 14.10 KEY, LATCH CAM, 5/8 SRV430-1151 ｰ 5 FLUE TRANSITION SRV29138 ｰ 15 FRONT, Black 7060-103MBK ｰ 6 TOP LOAD HANDLE ASSEMBLY SRV7060-055 \25,200 FRONT, White 7060-103PFT ｰ FIBER HANDLE SRV7060-212 \9,730 FRONT, Mahogany 7060-103PMH ｰ 7 LID ASSEMBLY SRV7060-006 ｰ 16 ANDIRON SRV7061-020-1 \11,760 TOP LOAD HANDLE RECEIVER SRV7060-257 ｰ 17 FRONT AIR CHANNEL SRV7060-132 ｰ 8 TOP, Black 7060-101MBK ｰ 18 ARS CHANNEL SRV7061-184 \18,830 TOP, White 7060-101PFT ｰ 19 ARS ACCESS COVER SRV7038-196 \14,210 TOP, Mahogany 7060-101PMH ｰ HANDLE, ACCESS COVER SRV7038-197 \7,280 9 SIDE LEFT, Black 7060-034MBK ｰ 20 ARS LATCH ASSEMBLY SRV7060-050 \20,230 SIDE LEFT, White 7060-034PFT ｰ 21 BURN RATE INDICATOR SRV7061-191 ｰ SIDE LEFT, Mahogany 7060-034PMH ｰ 22 BURN RATE CONTROL SRV7060-027 ｰ 10 REAR BRICK RETAINER SRV7060-133 \23,310 FIBER HANDLE SMALL SRV7060-202 ｰ 11 SIDE BRICK RETAINER SRV7060-193 \21,490 23 ACCESS PANEL SRV7061-185 ｰ 12 BRICK ASSEMBLY SRV7060-017 \37,240 24 ARS DOOR ASSEMBLY SRV7060-048 \35,600 12.1 Brick #1, 9 x 4.5 x 1.25 SRV7060-017-1 \2,100 KNOB SRV7000-343 \2,380 12.2 Brick #2, 7.5 x 4.5 x 1.25 SRV7060-017-2 \2,800 25 ARS GASKET SRV7033-296 \11,620 12.3 Brick #3, 7.5 x 2 x 1.25 SRV7060-017-3 \2,800 26 ASHPAN SRV7060-023 ｰ 12.4 Brick #4, 9 x 1.75 x 1.25 SRV7060-017-4 \2,800 27 ARS BOX SRV7060-005 ｰ 12.5 Brick #5, 8 x 2.3 x 1.25, Angle Cut SRV7060-017-5 \3,150 28 TIMER DOOR SRV7060-040 ｰ 12.6 Brick #6, 9 x 4.5 x 1.25, Angle Cut SRV7060-017-6 \3,150 29 TIMER ASSEMBLY SRV7060-036 ｰ 12.7 Brick #7, 6.3 x 4.5 x 1.25 SRV7060-017-7 \2,800 TIMER(Only) REPLACEMENT ASSY SRV480-1940 \12,250 12.8 Brick #8, 6.3 x 3 x 1.25 SRV7060-017-8 \2,800 FIBER HANDLE SMALL SRV7060-202 \7,400 13 ASHLIP, Black 7060-113MBK ｰ 30 SECONDARY CHANNEL SRV7060-208 ｰ ASHLIP, White 7060-113PFT ｰ 31 BAFFLE ASSEMBLY SRV7060-025 \106,500 ASHLIP, Mahogany 7060-113PMH ｰ 31.1 BAFFLE COVER TOP SRV7060-238 \18,830 14.1 GLASS RETAINER SRV7061-205-1 ｰ 31.2 BAFFLE BLANKET SRV7060-233 \5,460 SCREW, PAN HEAD 8-32 x 3/8 225-0500 ｰ 31.3 BAFFLE PLATE SRV7060-205 \24,150 14.2 GLASS ASSEMBLY (ｶﾞﾗｽ ｶﾞｽｹｯﾄ付属) SRV7060-029 \24,900 31.4 BAFFLE BOARD SRV7060-148 \27,790 14.3 DOOR, Black 7060-204MBK ｰ 31.5 SECONDARY TUBE SRV7060-226 \22,260 DOOR, White 7060-204PFT ｰ 31.6 BAFFLE COVER PLATE SRV7060-206 \13,580 DOOR, Mahogany 7060-204PMH ｰ 31.7 BAFFLE LINKAGE SRV7060-044 \10,850 HINGE PIN, Nickel 1-00-43315901 ｰ 31.8 BAFFLE DOOR SHAFT SRV7060-217 \5,740 WASHER 1/4 SAE 28758 ｰ FIBER HANDLE SRV7060-212 \9,730 14.4 DOOR HANDLE ASSEMBLY SRV7060-031 ｰ 32 SIDE RIGHT, Black 7060-033MBK ｰ 14.5 FIBER HANDLE SRV7060-212 \9,730 SIDE RIGHT, White 7060-033PFT ｰ 14.6 DOOR SHAFT SRV7063-137 ｰ SIDE RIGHT, Mahogany 7060-033PMH ｰ EXPLORER Ⅲ 品 名 品 番 本体価格 品 名 品 番 本体価格 33 MANIFOLD GASKET SRV7060-221 \8,680 34 AIR SUPPLY CHAMBER SRV7060-189 \38,500 ＜ ガスケット ＞ 35 PIVOT TUBE ASSEMBLY SRV7060-018 \17,920 フロントドア ガスケット (7/16" 185cm) GKEXP3FD \3,500 36 REAR BAFFLE PLATE SRV7060-201 \25,830 ガラス ガスケット (ｳｲﾝﾄﾞｰﾃｰﾌﾟ 164cm) *1 GKEXP3GF \3,100 37 BAFFLE BOARD REAR SRV7060-213 \13,160 グリドル ガスケット (1/4" 150cm) GKEXP3GR \1,700 38 TOP LOAD HANDLE HANGER SRV7060-262 \11,760 ※1 一部旧ﾓﾃﾞﾙでは 1/4" ｶﾞｽｹｯﾄを使用（ｳｲﾝﾄﾞｰﾃｰﾌﾟに変更） ※このパーツリストの記載内容は、2023年3月現在のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
