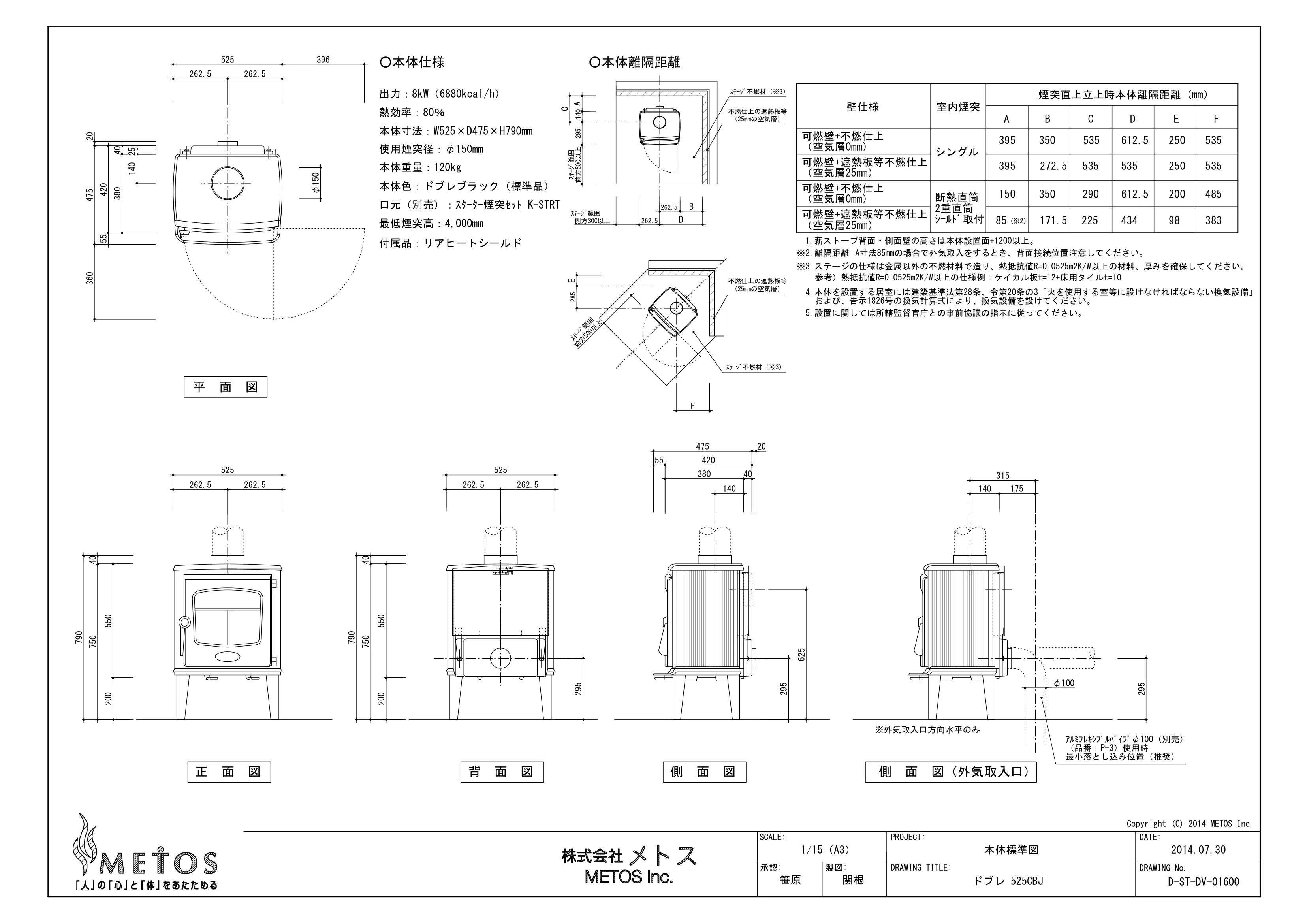

ドブレ 525CBJ
図面

262.5 262.5 525 550 200 750 262.5 262.5 525 平　面　図 正　面　図 40 790 420 40 380 360 20 55 475 396 φ150 140 420 40 380 20 55 475 140 側　面　図 175 140 φ100 ｱﾙﾐﾌﾚｷｼﾌﾞﾙﾊﾟｲﾌﾟφ100（別売） （品番：P-3）使用時 最小落とし込み位置（推奨） 側　面　図（外気取入口） 295 315 ※外気取入口方向水平のみ 262.5 262.5 525 550 200 750 背　面　図 40 790 下端 625 25 295 295 BA 140 FE 壁仕様 煙突直上立上時本体離隔距離（mm） 395 ABCDEF 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 ○本体離隔距離 535 350 395 272.5 535 150 290 350 171.5 85 225 612.5 535 612.5 434 250 535 250 535 200 485 98 383 285 不燃仕上の遮熱板等 （25mmの空気層） ○本体仕様 出力：8kW（6880kcal/h） 熱効率：80％ 本体寸法：W525×D475×H790mm 本体重量：120kg 本体色：ドブレブラック（標準品） 口元（別売）：ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 最低煙突高：4,000mm 262.5 295 側方300以上 前方500以上 ｽﾃｰｼﾞ範囲 ｽﾃｰｼﾞ範囲 262.5 前方500以上 ｽﾃｰｼﾞ範囲 （※2） 使用煙突径：φ150mm 1.薪ストーブ背面・側面壁の高さは本体設置面+1200以上。 ※2.離隔距離 A寸法85mmの場合で外気取入をするとき、背面接続位置注意してください。 4.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気設備」 および、告示1826号の換気計算式により、換気設備を設けてください。 5.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 ※3.ステージの仕様は金属以外の不燃材料で造り、熱抵抗値R=0.0525m2K/W以上の材料、厚みを確保してください。 参考）熱抵抗値R=0.0525m2K/W以上の仕様例：ケイカル板t=12+床用タイルt=10 ｽﾃｰｼﾞ不燃材（※3） ｽﾃｰｼﾞ不燃材（※3） CD 不燃仕上の遮熱板等 （25mmの空気層） 付属品：リアヒートシールド 1/15（A3） SCALE: DRAWING TITLE: PROJECT: DRAWING No. DATE: 2014.07.30 本体標準図 ドブレ 525CBJ D-ST-DV-01600 関根 製図: 承認: Copyright (C) 2014 METOS Inc. 笹原
