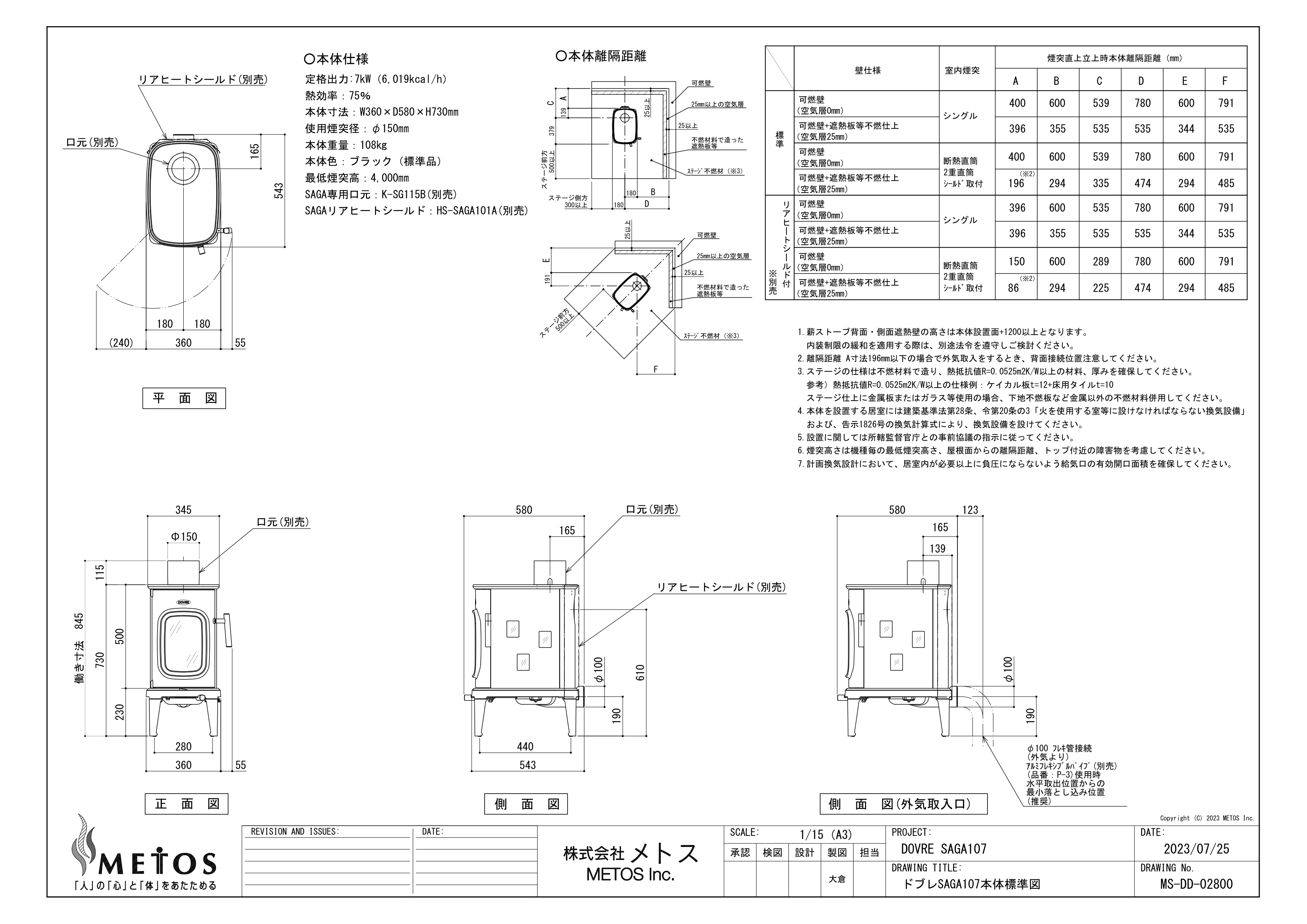

ドブレ SAGA107
図面

SCALE: 承認 設計 検図 1/15（A3) 製図 DRAWING TITLE: PROJECT: 担当 DRAWING No. DATE: REVISION AND ISSUES: DATE: Copyright (C) 2023 METOS Inc. ドブレSAGA107本体標準図 2023/07/25 MS-DD-02800 DOVRE SAGA107 大倉 平　面　図 側　面　図(外気取入口) 側　面　図 正　面　図 730 230 500 360 345 610 190 φ100 580 55 φ100 ﾌﾚｷ管接続 (外気より) ｱﾙﾐﾌﾚｷｼﾌﾞﾙﾊﾟｲﾌﾟ(別売) (品番：P-3)使用時 水平取出位置からの 最小落とし込み位置 (推奨) 190 φ100 123 580 165 543 165 139 440 280 180 180 360 543 165 55 (240) （※2） 485 294 791 600 535 344 791 600 474 780 535 780 225 86 294 600 289 150 535 355 396 600 535 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 シングル 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁 （空気層0mm） 396 1.薪ストーブ背面・側面遮熱壁の高さは本体設置面+1200以上となります。 内装制限の緩和を適用する際は、別途法令を遵守しご検討ください。 2.離隔距離 A寸法196mm以下の場合で外気取入をするとき、背面接続位置注意してください。 3.ステージの仕様は不燃材料で造り、熱抵抗値R=0.0525m2K/W以上の材料、厚みを確保してください。 参考）熱抵抗値R=0.0525m2K/W以上の仕様例：ケイカル板t=12+床用タイルt=10 ステージ仕上に金属板またはガラス等使用の場合、下地不燃板など金属以外の不燃材料併用してください。 4.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気設備」 および、告示1826号の換気計算式により、換気設備を設けてください。 5.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 6.煙突高さは機種毎の最低煙突高さ、屋根面からの離隔距離、トップ付近の障害物を考慮してください。 7.計画換気設計において、居室内が必要以上に負圧にならないよう給気口の有効開口面積を確保してください。 （※2） 485 294 791 600 535 344 791 600 474 780 535 780 335 196 294 600 539 400 535 355 396 600 539 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 シングル 室内煙突 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁 （空気層0mm） FEDCBA 400 煙突直上立上時本体離隔距離（mm） 壁仕様 標準リアヒートシールド付※別売 ○本体仕様 定格出力:7kW（6,019kcal/h） 熱効率：75％ 本体寸法：W360×D580×H730㎜ 使用煙突径：φ150㎜ 本体重量：108㎏ 本体色：ブラック（標準品） 最低煙突高：4,000㎜ SAGA専用口元：K-SG115B(別売) SAGAリアヒートシールド：HS-SAGA101A(別売) リアヒートシールド(別売) 口元(別売) 115 働き寸法　845 口元(別売) Φ150 口元(別売) リアヒートシールド(別売) ○本体離隔距離 25mm以上の空気層 ステージ側方 ステージ前方 ｽﾃｰｼﾞ不燃材（※3） ｽﾃｰｼﾞ不燃材（※3） 可燃壁 不燃材料で造った 遮熱板等 25mm以上の空気層 可燃壁 不燃材料で造った 遮熱板等 CA 139 300以上 180 180 BDE 191 F 500以上 25以上 25以上 25以上 25以上 ステージ前方 500以上 379
