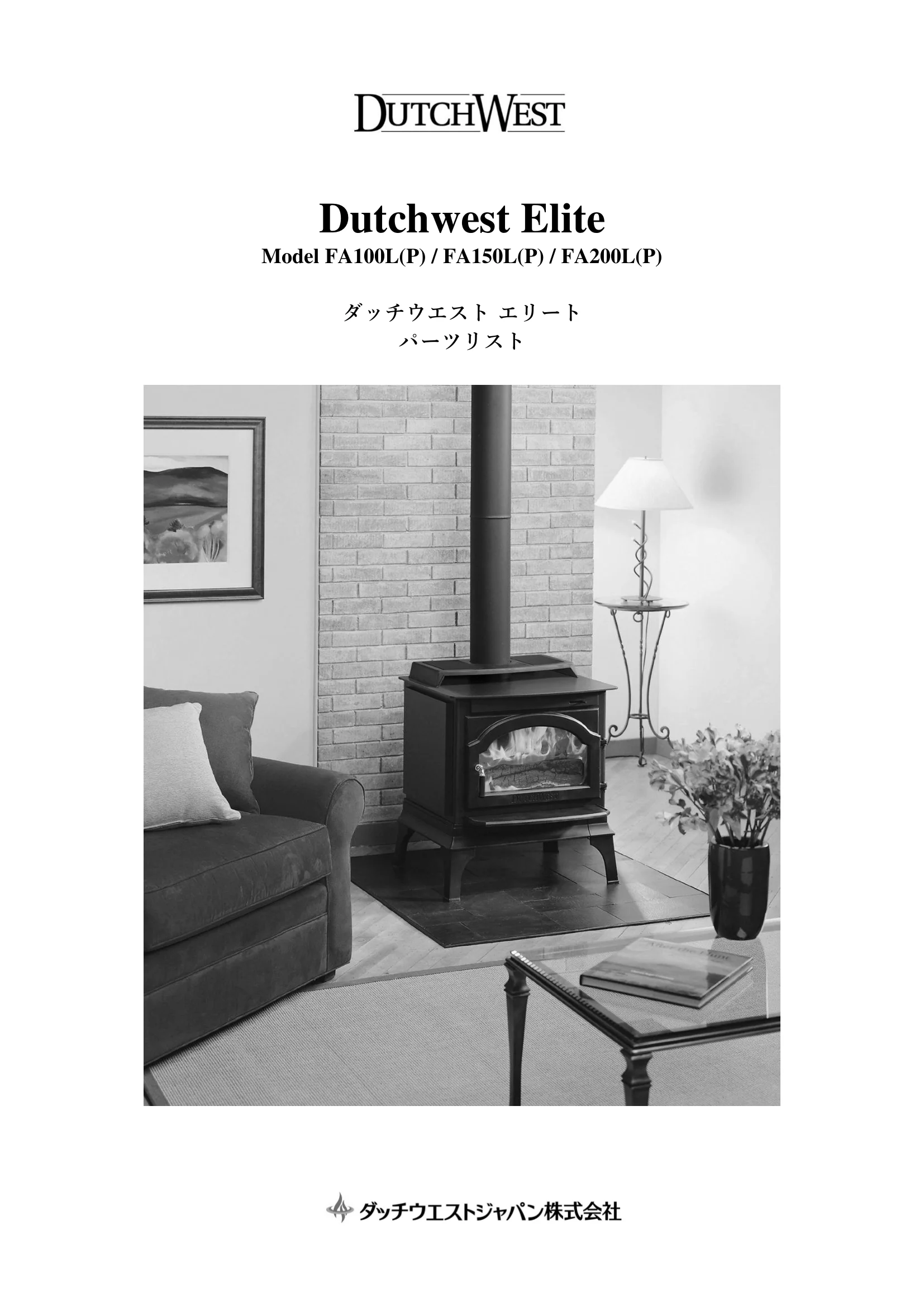

ダッチウエスト ELITE（2023年版）
パーツリスト

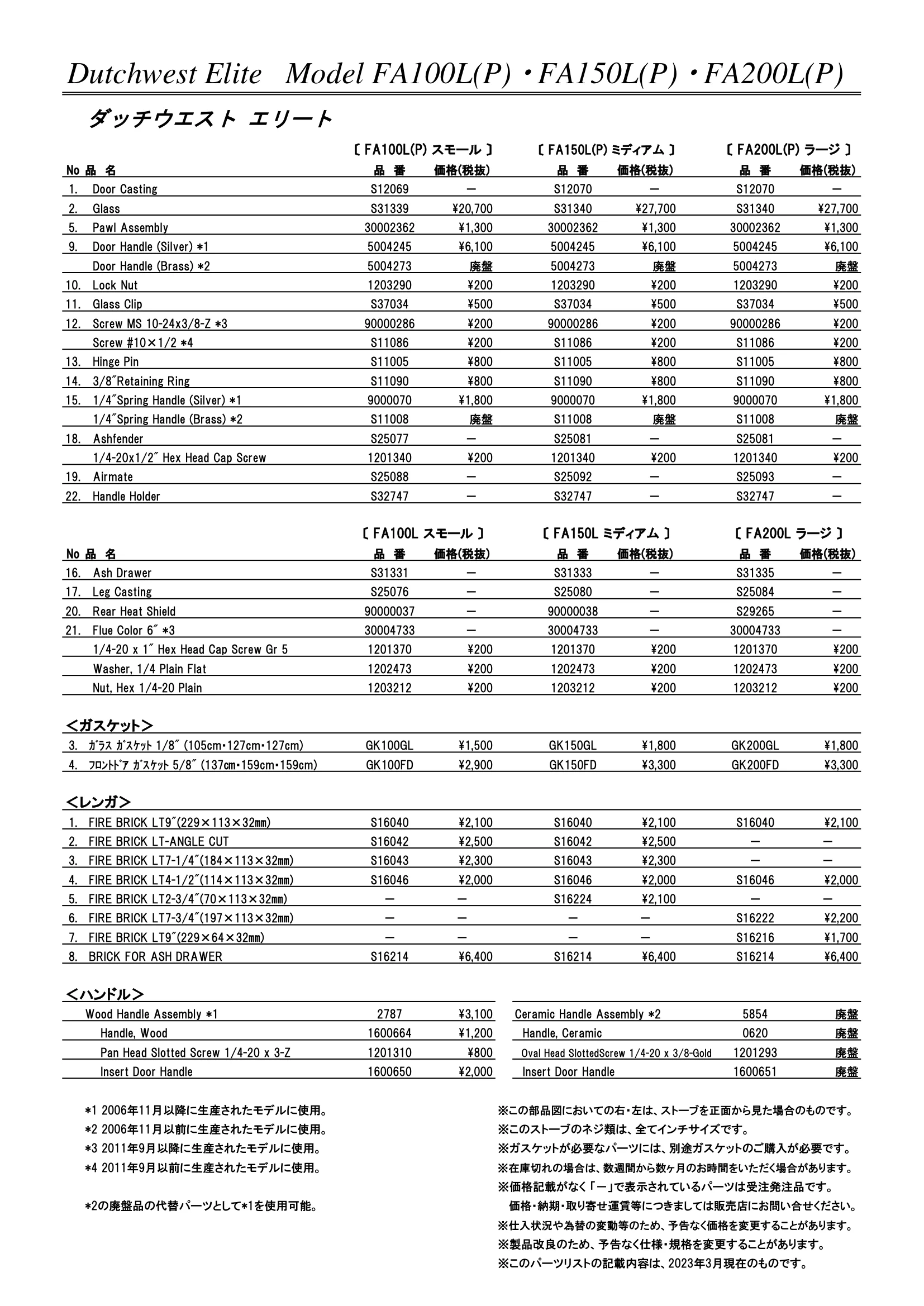

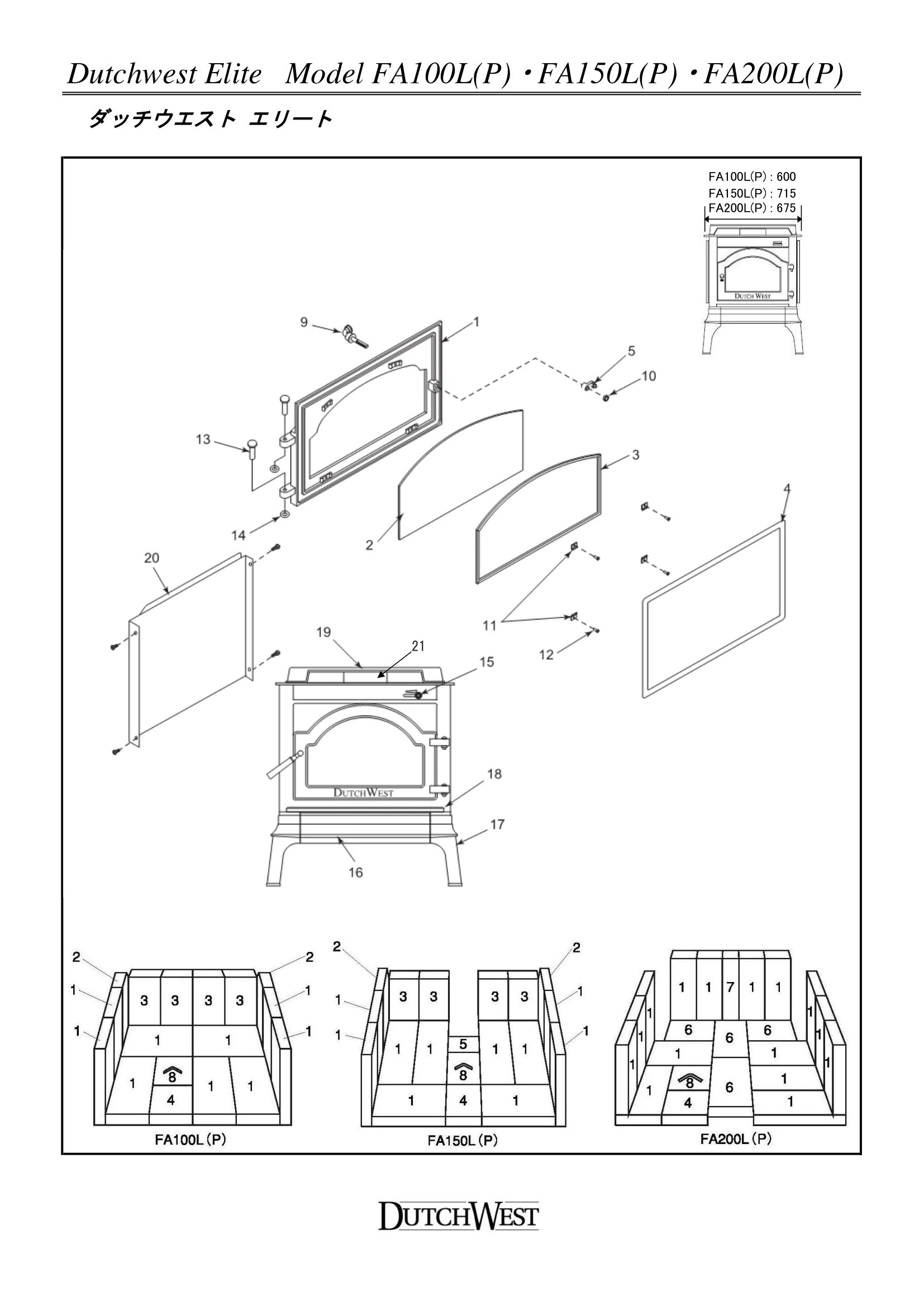

Dutchwest Elite Model FA100L(P) / FA150L(P) / FA200L(P) ダッチウエスト エリート パーツリスト Dutchwest Elite Model FA100L(P) ・FA150L(P) ・FA200L(P) ダッチウエスト エリート FA100L(P) : 600 FA150L(P) : 715 FA200L(P) : 675 21 Dutchwest Elite Model FA100L(P) ・FA150L(P) ・FA200L(P) ダッチウエスト エリート No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 1. 　Door Casting S12069 － S12070 － S12070 － 2. 　Glass S31339 \20,700 S31340 \27,700 S31340 \27,700 5. 　Pawl Assembly 30002362 \1,300 30002362 \1,300 30002362 \1,300 9. 　Door Handle (Silver) *1 5004245 \6,100 5004245 \6,100 5004245 \6,100 Door Handle (Brass) *2 5004273 廃盤 5004273 廃盤 5004273 廃盤 10. 　Lock Nut 1203290 \200 1203290 \200 1203290 \200 11. 　Glass Clip S37034 \500 S37034 \500 S37034 \500 12. Screw MS 10-24x3/8-Z *3 90000286 \200 90000286 \200 90000286 \200 Screw #10×1/2 *4 S11086 \200 S11086 \200 S11086 \200 13. 　Hinge Pin S11005 \800 S11005 \800 S11005 \800 14. 　3/8"Retaining Ring S11090 \800 S11090 \800 S11090 \800 15. 　1/4"Spring Handle (Silver) *1 9000070 \1,800 9000070 \1,800 9000070 \1,800 1/4"Spring Handle (Brass) *2 S11008 廃盤 S11008 廃盤 S11008 廃盤 18. 　Ashfender S25077 － S25081 － S25081 － 1/4-20x1/2" Hex Head Cap Screw 1201340 \200 1201340 \200 1201340 \200 19. 　Airmate S25088 － S25092 － S25093 － 22. 　Handle Holder S32747 － S32747 － S32747 － No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 16. 　Ash Drawer S31331 － S31333 － S31335 － 17. 　Leg Casting S25076 － S25080 － S25084 － 20. 　Rear Heat Shield 90000037 － 90000038 － S29265 － 21. Flue Color 6" *3 30004733 － 30004733 － 30004733 － 1/4-20 x 1" Hex Head Cap Screw Gr 5 1201370 \200 1201370 \200 1201370 \200 Washer, 1/4 Plain Flat 1202473 \200 1202473 \200 1202473 \200 Nut, Hex 1/4-20 Plain 1203212 \200 1203212 \200 1203212 \200 ＜ガスケット＞ 3. ｶﾞﾗｽ ｶﾞｽｹｯﾄ 1/8" (105cm･127cm･127cm) GK100GL \1,500 GK150GL \1,800 GK200GL \1,800 4. ﾌﾛﾝﾄﾄﾞｱ ｶﾞｽｹｯﾄ 5/8" (137㎝･159cm･159cm) GK100FD \2,900 GK150FD \3,300 GK200FD \3,300 ＜レンガ＞ 1. FIRE BRICK LT9"(229×113×32㎜) S16040 \2,100 S16040 \2,100 S16040 \2,100 2. FIRE BRICK LT-ANGLE CUT S16042 \2,500 S16042 \2,500 －－ 3. FIRE BRICK LT7-1/4"(184×113×32㎜) S16043 \2,300 S16043 \2,300 －－ 4. FIRE BRICK LT4-1/2"(114×113×32㎜) S16046 \2,000 S16046 \2,000 S16046 \2,000 5. FIRE BRICK LT2-3/4"(70×113×32㎜) －－ S16224 \2,100 －－ 6. FIRE BRICK LT7-3/4"(197×113×32㎜) －－－－ S16222 \2,200 7. FIRE BRICK LT9"(229×64×32㎜) －－－－ S16216 \1,700 8. BRICK FOR ASH DRAWER S16214 \6,400 S16214 \6,400 S16214 \6,400 ＜ハンドル＞ Wood Handle Assembly *1 2787 \3,100 5854 廃盤 Handle, Wood 1600664 \1,200 0620 廃盤 Pan Head Slotted Screw 1/4-20 x 3-Z 1201310 \800 1201293 廃盤 Insert Door Handle 1600650 \2,000 1600651 廃盤 *1 2006年11月以降に生産されたモデルに使用。 *2 2006年11月以前に生産されたモデルに使用。 *3 2011年9月以降に生産されたモデルに使用。 *4 2011年9月以前に生産されたモデルに使用。 *2の廃盤品の代替パーツとして*1を使用可能。 〔 FA100L(P) スモール 〕 〔 FA150L(P) ミディアム 〕 〔 FA200L(P) ラージ 〕 〔 FA100L スモール 〕 〔 FA150L ミディアム 〕 〔 FA200L ラージ 〕 Ceramic Handle Assembly *2 Handle, Ceramic Oval Head SlottedScrew 1/4-20 x 3/8-Gold Insert Door Handle ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
