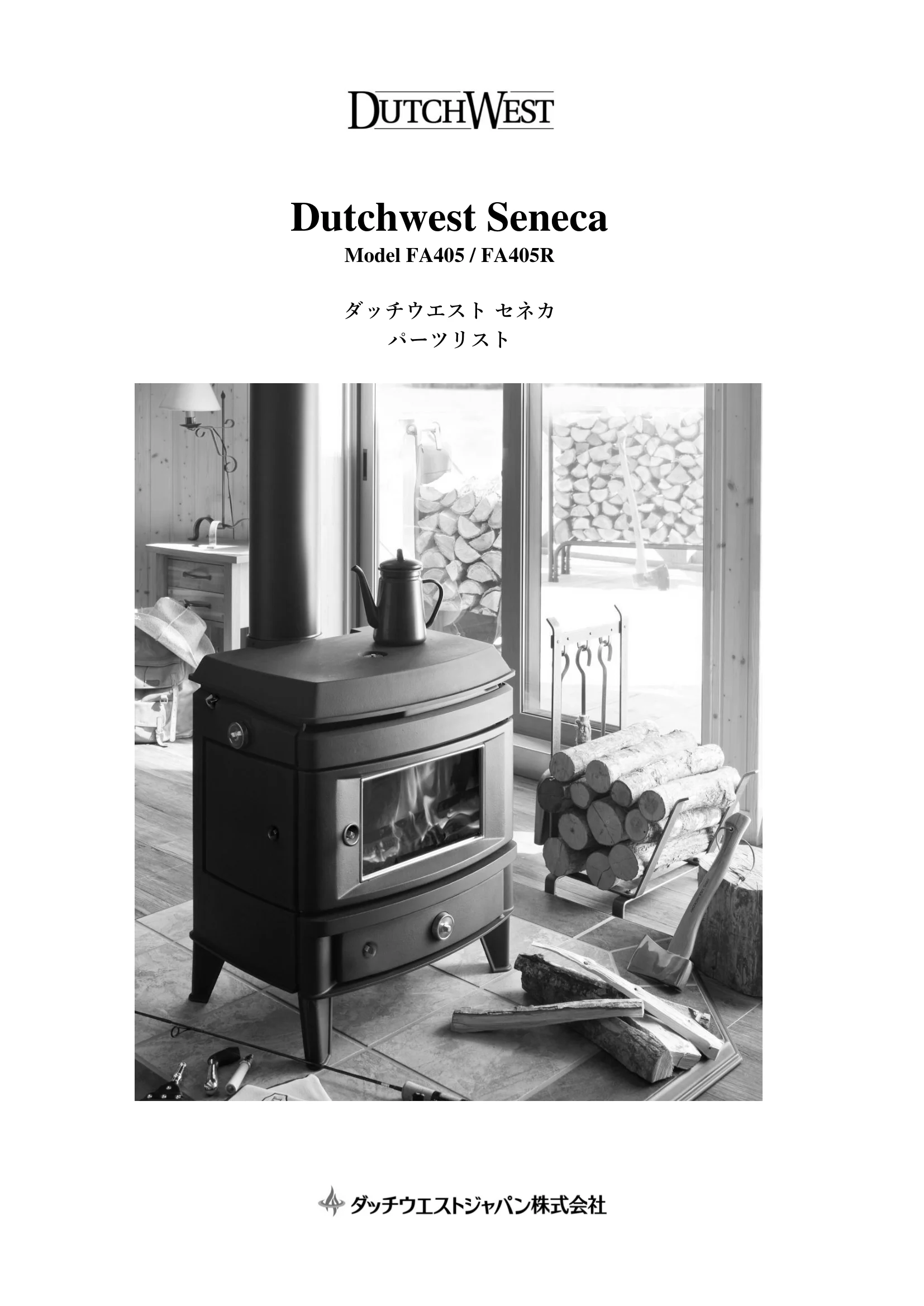

ダッチウエスト SENECA（2023年版）
パーツリスト

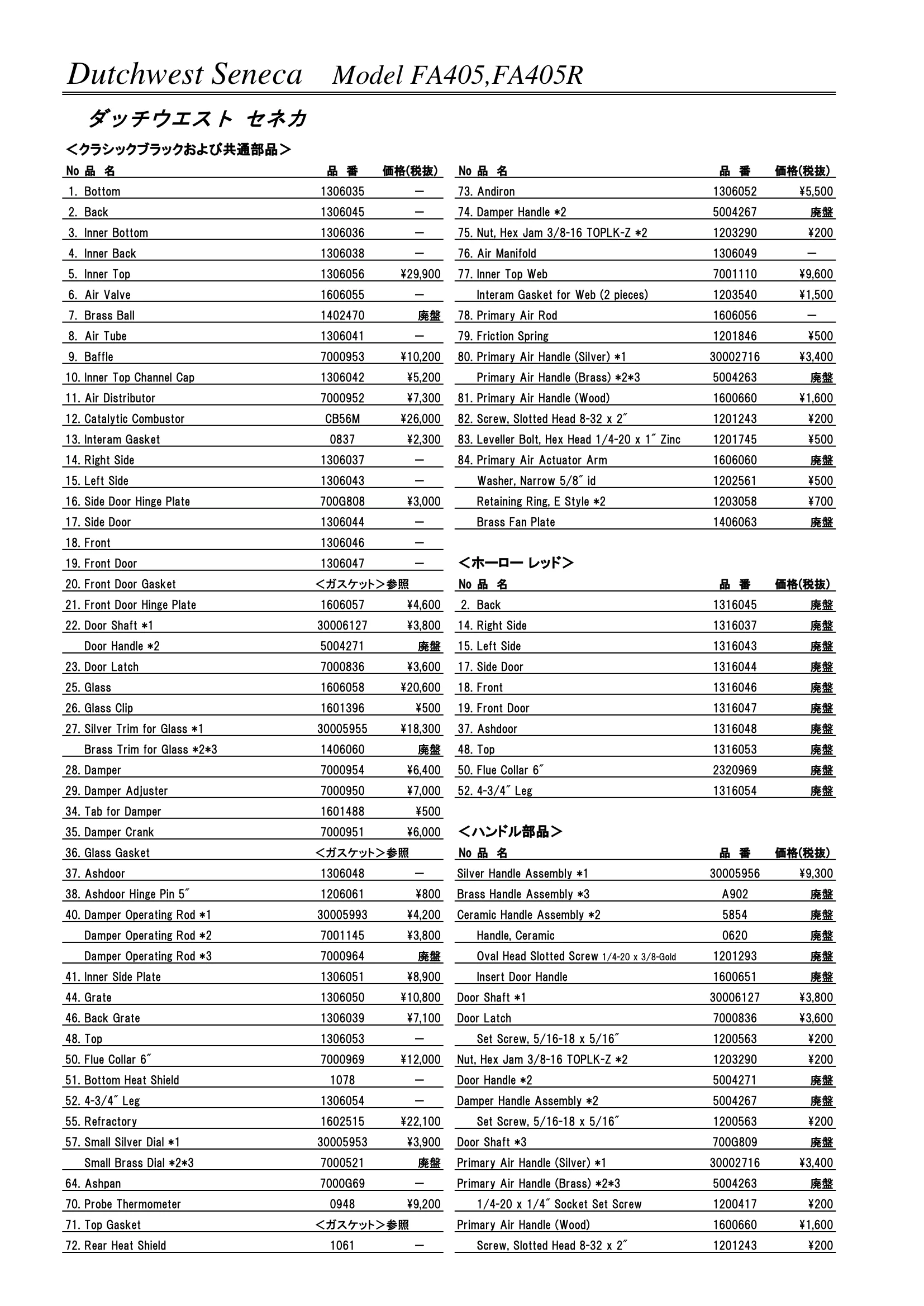

Dutchwest Seneca Model FA405 / FA405R ダッチウエスト セネカ パーツリスト Dutchwest Seneca Model FA405,FA405R ダッチウエスト セネカ Dutchwest Seneca Model FA405,FA405R ダッチウエスト セネカ ＜クラシックブラックおよび共通部品＞ No 品 名 品 番 価格(税抜) No 品 名 品 番 価格(税抜) 1. Bottom 1306035 － 73. Andiron 1306052 \5,500 2. Back 1306045 － 74. Damper Handle *2 5004267 廃盤 3. Inner Bottom 1306036 － 75. Nut, Hex Jam 3/8-16 TOPLK-Z *2 1203290 \200 4. Inner Back 1306038 － 76. Air Manifold 1306049 － 5. Inner Top 1306056 \29,900 77. Inner Top Web 7001110 \9,600 6. Air Valve 1606055 － Interam Gasket for Web (2 pieces) 1203540 \1,500 7. Brass Ball 1402470 廃盤 78. Primary Air Rod 1606056 － 8. Air Tube 1306041 － 79. Friction Spring 1201846 \500 9. Baffle 7000953 \10,200 80. Primary Air Handle (Silver) *1 30002716 \3,400 10. Inner Top Channel Cap 1306042 \5,200 Primary Air Handle (Brass) *2*3 5004263 廃盤 11. Air Distributor 7000952 \7,300 81. Primary Air Handle (Wood) 1600660 \1,600 12. Catalytic Combustor CB56M \26,000 82. Screw, Slotted Head 8-32 x 2" 1201243 \200 13. Interam Gasket 0837 \2,300 83. Leveller Bolt, Hex Head 1/4-20 x 1" Zinc 1201745 \500 14. Right Side 1306037 － 84. Primary Air Actuator Arm 1606060 廃盤 15. Left Side 1306043 － Washer, Narrow 5/8" id 1202561 \500 16. Side Door Hinge Plate 700G808 \3,000 Retaining Ring, E Style *2 1203058 \700 17. Side Door 1306044 － Brass Fan Plate 1406063 廃盤 18. Front 1306046 － 19. Front Door 1306047 － ＜ホーロー レッド＞ 20. Front Door Gasket ＜ガスケット＞参照 No 品 名 品 番 価格(税抜) 21. Front Door Hinge Plate 1606057 \4,600 2. Back 1316045 廃盤 22. Door Shaft *1 30006127 \3,800 14. Right Side 1316037 廃盤 Door Handle *2 5004271 廃盤 15. Left Side 1316043 廃盤 23. Door Latch 7000836 \3,600 17. Side Door 1316044 廃盤 25. Glass 1606058 \20,600 18. Front 1316046 廃盤 26. Glass Clip 1601396 \500 19. Front Door 1316047 廃盤 27. Silver Trim for Glass *1 30005955 \18,300 37. Ashdoor 1316048 廃盤 Brass Trim for Glass *2*3 1406060 廃盤 48. Top 1316053 廃盤 28. Damper 7000954 \6,400 50. Flue Collar 6" 2320969 廃盤 29. Damper Adjuster 7000950 \7,000 52. 4-3/4" Leg 1316054 廃盤 34. Tab for Damper 1601488 \500 35. Damper Crank 7000951 \6,000 ＜ハンドル部品＞ 36. Glass Gasket ＜ガスケット＞参照 No 品 名 品 番 価格(税抜) 37. Ashdoor 1306048 － Silver Handle Assembly *1 30005956 \9,300 38. Ashdoor Hinge Pin 5" 1206061 \800 Brass Handle Assembly *3 A902 廃盤 40. Damper Operating Rod *1 30005993 \4,200 Ceramic Handle Assembly *2 5854 廃盤 Damper Operating Rod *2 7001145 \3,800 Handle, Ceramic 0620 廃盤 Damper Operating Rod *3 7000964 廃盤 Oval Head Slotted Screw 1/4-20 x 3/8-Gold 1201293 廃盤 41. Inner Side Plate 1306051 \8,900 Insert Door Handle 1600651 廃盤 44. Grate 1306050 \10,800 Door Shaft *1 30006127 \3,800 46. Back Grate 1306039 \7,100 Door Latch 7000836 \3,600 48. Top 1306053 － Set Screw, 5/16-18 x 5/16" 1200563 \200 50. Flue Collar 6" 7000969 \12,000 Nut, Hex Jam 3/8-16 TOPLK-Z *2 1203290 \200 51. Bottom Heat Shield 1078 － Door Handle *2 5004271 廃盤 52. 4-3/4" Leg 1306054 － Damper Handle Assembly *2 5004267 廃盤 55. Refractory 1602515 \22,100 Set Screw, 5/16-18 x 5/16" 1200563 \200 57. Small Silver Dial *1 30005953 \3,900 Door Shaft *3 700G809 廃盤 Small Brass Dial *2*3 7000521 廃盤 Primary Air Handle (Silver) *1 30002716 \3,400 64. Ashpan 7000G69 － Primary Air Handle (Brass) *2*3 5004263 廃盤 70. Probe Thermometer 0948 \9,200 1/4-20 x 1/4" Socket Set Screw 1200417 \200 71. Top Gasket ＜ガスケット＞参照 Primary Air Handle (Wood) 1600660 \1,600 72. Rear Heat Shield 1061 － Screw, Slotted Head 8-32 x 2" 1201243 \200 Dutchwest Seneca Model FA405,FA405R ダッチウエスト セネカ ＜ガスケット＞ 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) フロントドア ガスケット 3/8" - 129㎝ GK405FD \1,800 1/4-20 x 11/4" Zinc Flthd Hex Head Cap Screw 1201378 \200 サイドドア ガスケット 3/8" - 90㎝ GK405SD \1,300 (Back To Inner Back) 灰受けドア ガスケット 3/8” - 88㎝ GK405AD \1,300 5/16-18 x 33/4" Zinc Flthd Hex Head Cap Screw 1201483 \500 トップ（天板） ガスケット 3/8” - 130㎝ GK405TP \1,800 (Top) フルーカラー ガスケット 5/16” - 80㎝ GK405FC \1,100 Washer, 5/16" Flat 1202479 \200 ダンパー ガスケット 3/8” - 85㎝ GK405DP \1,300 (Top) ガラス ガスケット 1/4” - 110㎝ GK405GF \1,300 1/4-20 x 1" Black Phillips Round Head Screw 1200907 \200 (Flue Collar) ＜金物類＞ Nut, 1/4-20 Plain Square 1203329 \200 品 名 品 番 価格(税抜) (Flue Collar) 10-24 x 1/2" Zinc Hex Head Cap Screw 1201322 \200 10-24 x 1/4" Phillips Pan Head Screw 1200980 \200 (Bottom Heat Shield) (Grass Clips) 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 10-24 x 1/2" Phillips Truss Head Screw 1200998 \200 (Inner Back To Right Side, Baffle, Inner Back (Rear Heat Shield) To Left Side, Air Manifold) 1/4-20 x 1/4" Socket Set Screw 1200417 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 (Primary Air Handle) (Inner Back To Right Side, Back To Inner Back, 8-32 x 2" Slotted Round Head Screw 1201243 \200 Baffle, Inner Back To Left Side, Front, Air (Primary Air Handle) Manifold, Legs) Leveller Bolt, Hex Head 1/4-20 x 1" Zinc 1201745 \500 Washer, 1/4 Plain Flat 1202473 \200 (Legs) (Air Valve, Air Rod Actuator) #10 x 1/2" Phillips Pan Head SMS 1202058 \200 1/4-20 x 11/2" Zinc Hex Head Cap Screw 1201386 \200 (Starter Pipe) Gr 2 Handle Spring 70000G3 廃盤 (Inner Side Plate To Right Side, Channel Cap (Handle Extension) To Inner Top) Tab, Damper 1601488 \500 Set Screw, 5/16-18 x 5/16" 1200563 \200 (Damper, Inner Top Web) (Door Latch) 1/4-20 x 5/8" Black Hex Head Cap Screw 1201372 \200 (Side Door Hinge, Front Door Hinge) 1/4-20 x 1" Hex Head Cap Screw Gr 5 1201370 \200 (Damper Adjuster, Leg Bolts) Washer, 1/4 Narrow Flat .275 id x .5 od 1202475 \200 (Damper Adjuster) Nut, 1/4-20 Hex Plain 1203212 \200 (Damper Adjuster, Front) 1/4-20 x 1/2" Hex Head Cap Screw 1201340 \200 (Damper Tab) Stud, 1/4-20 x 11/2" Threaded Rod 1204214 \1,200 (Front) Ashdoor Hinge Pin 5" 1206061 \800 (Ashdoor) *1は2012年10月以降に生産されたモデルに使用。 *2は2012年10月以前～2003年６月以降に生産されたモデルに使用。 *3は2003年６月以前に生産されたモデルに使用。 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
