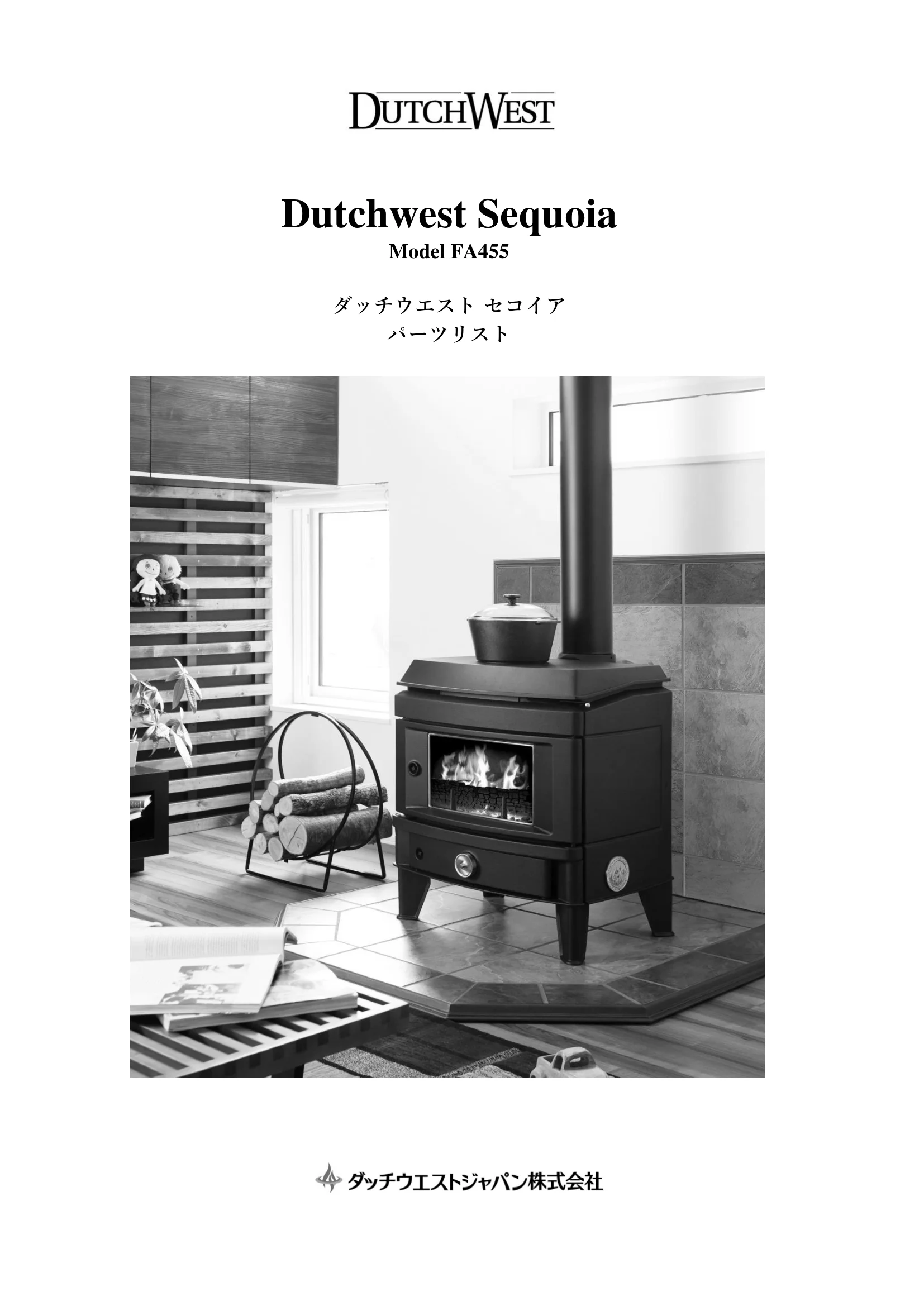

ダッチウエスト SEQUOIA（2023年版）
パーツリスト

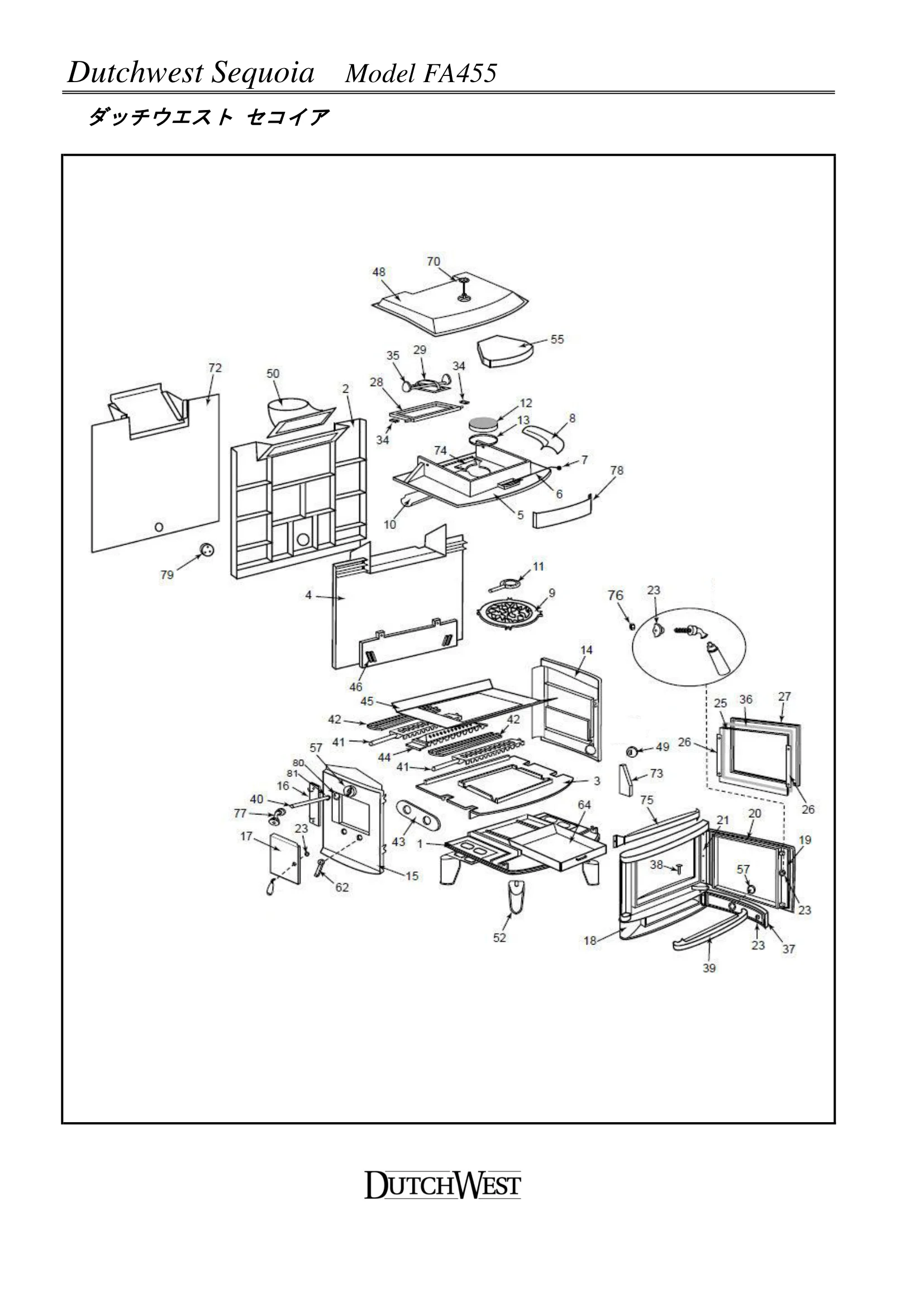

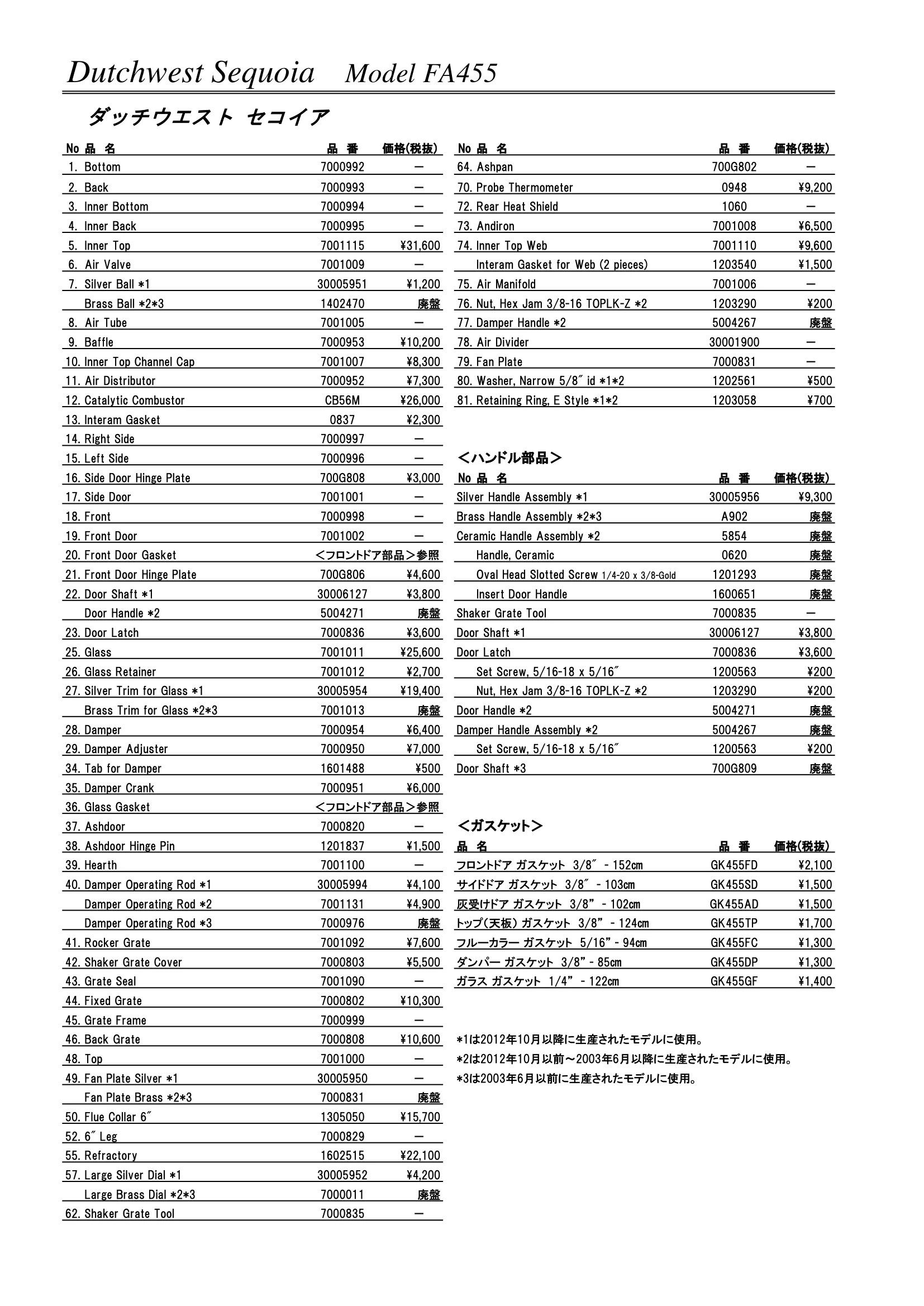

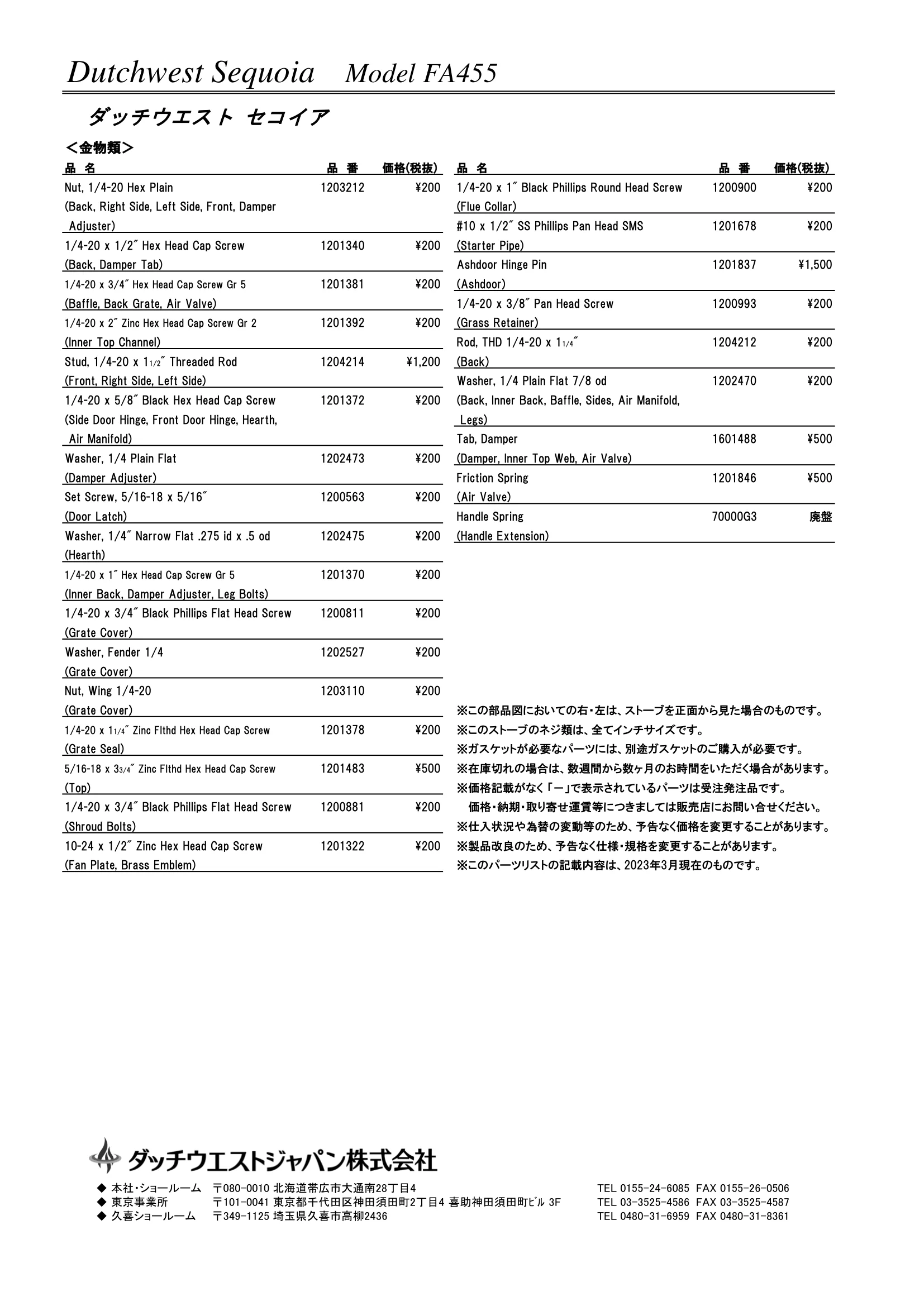

Dutchwest Sequoia Model FA455 ダッチウエスト セコイア パーツリスト Dutchwest Sequoia Model FA455 ダッチウエスト セコイア Dutchwest Sequoia Model FA455 ダッチウエスト セコイア No 品 名 品 番 価格(税抜) No 品 名 品 番 価格(税抜) 1. Bottom 7000992 － 64. Ashpan 700G802 － 2. Back 7000993 － 70. Probe Thermometer 0948 \9,200 3. Inner Bottom 7000994 － 72. Rear Heat Shield 1060 － 4. Inner Back 7000995 － 73. Andiron 7001008 \6,500 5. Inner Top 7001115 \31,600 74. Inner Top Web 7001110 \9,600 6. Air Valve 7001009 － Interam Gasket for Web (2 pieces) 1203540 \1,500 7. Silver Ball *1 30005951 \1,200 75. Air Manifold 7001006 － Brass Ball *2*3 1402470 廃盤 76. Nut, Hex Jam 3/8-16 TOPLK-Z *2 1203290 \200 8. Air Tube 7001005 － 77. Damper Handle *2 5004267 廃盤 9. Baffle 7000953 \10,200 78. Air Divider 30001900 － 10. Inner Top Channel Cap 7001007 \8,300 79. Fan Plate 7000831 － 11. Air Distributor 7000952 \7,300 80. Washer, Narrow 5/8" id *1*2 1202561 \500 12. Catalytic Combustor CB56M \26,000 81. Retaining Ring, E Style *1*2 1203058 \700 13. Interam Gasket 0837 \2,300 14. Right Side 7000997 － 15. Left Side 7000996 － ＜ハンドル部品＞ 16. Side Door Hinge Plate 700G808 \3,000 No 品 名 品 番 価格(税抜) 17. Side Door 7001001 － Silver Handle Assembly *1 30005956 \9,300 18. Front 7000998 － Brass Handle Assembly *2*3 A902 廃盤 19. Front Door 7001002 － Ceramic Handle Assembly *2 5854 廃盤 20. Front Door Gasket ＜フロントドア部品＞参照 Handle, Ceramic 0620 廃盤 21. Front Door Hinge Plate 700G806 \4,600 Oval Head Slotted Screw 1/4-20 x 3/8-Gold 1201293 廃盤 22. Door Shaft *1 30006127 \3,800 Insert Door Handle 1600651 廃盤 Door Handle *2 5004271 廃盤 Shaker Grate Tool 7000835 － 23. Door Latch 7000836 \3,600 Door Shaft *1 30006127 \3,800 25. Glass 7001011 \25,600 Door Latch 7000836 \3,600 26. Glass Retainer 7001012 \2,700 Set Screw, 5/16-18 x 5/16" 1200563 \200 27. Silver Trim for Glass *1 30005954 \19,400 Nut, Hex Jam 3/8-16 TOPLK-Z *2 1203290 \200 Brass Trim for Glass *2*3 7001013 廃盤 Door Handle *2 5004271 廃盤 28. Damper 7000954 \6,400 Damper Handle Assembly *2 5004267 廃盤 29. Damper Adjuster 7000950 \7,000 Set Screw, 5/16-18 x 5/16" 1200563 \200 34. Tab for Damper 1601488 \500 Door Shaft *3 700G809 廃盤 35. Damper Crank 7000951 \6,000 36. Glass Gasket ＜フロントドア部品＞参照 37. Ashdoor 7000820 － ＜ガスケット＞ 38. Ashdoor Hinge Pin 1201837 \1,500 品 名 品 番 価格(税抜) 39. Hearth 7001100 － フロントドア ガスケット 3/8" - 152㎝ GK455FD \2,100 40. Damper Operating Rod *1 30005994 \4,100 サイドドア ガスケット 3/8" - 103㎝ GK455SD \1,500 Damper Operating Rod *2 7001131 \4,900 灰受けドア ガスケット 3/8” - 102㎝ GK455AD \1,500 Damper Operating Rod *3 7000976 廃盤 トップ（天板） ガスケット 3/8” - 124㎝ GK455TP \1,700 41. Rocker Grate 7001092 \7,600 フルーカラー ガスケット 5/16” - 94㎝ GK455FC \1,300 42. Shaker Grate Cover 7000803 \5,500 ダンパー ガスケット 3/8” - 85㎝ GK455DP \1,300 43. Grate Seal 7001090 － ガラス ガスケット 1/4” - 122㎝ GK455GF \1,400 44. Fixed Grate 7000802 \10,300 45. Grate Frame 7000999 － 46. Back Grate 7000808 \10,600 *1は2012年10月以降に生産されたモデルに使用。 48. Top 7001000 － *2は2012年10月以前～2003年6月以降に生産されたモデルに使用。 49. Fan Plate Silver *1 30005950 － *3は2003年6月以前に生産されたモデルに使用。 Fan Plate Brass *2*3 7000831 廃盤 50. Flue Collar 6" 1305050 \15,700 52. 6" Leg 7000829 － 55. Refractory 1602515 \22,100 57. Large Silver Dial *1 30005952 \4,200 Large Brass Dial *2*3 7000011 廃盤 62. Shaker Grate Tool 7000835 － Dutchwest Sequoia Model FA455 ダッチウエスト セコイア ＜金物類＞ 品 名 品 番 価格(税抜) 品 名 品 番 価格(税抜) Nut, 1/4-20 Hex Plain 1203212 \200 1/4-20 x 1" Black Phillips Round Head Screw 1200900 \200 (Back, Right Side, Left Side, Front, Damper (Flue Collar) Adjuster) #10 x 1/2" SS Phillips Pan Head SMS 1201678 \200 1/4-20 x 1/2" Hex Head Cap Screw 1201340 \200 (Starter Pipe) (Back, Damper Tab) Ashdoor Hinge Pin 1201837 \1,500 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 (Ashdoor) (Baffle, Back Grate, Air Valve) 1/4-20 x 3/8" Pan Head Screw 1200993 \200 1/4-20 x 2" Zinc Hex Head Cap Screw Gr 2 1201392 \200 (Grass Retainer) (Inner Top Channel) Rod, THD 1/4-20 x 11/4" 1204212 \200 Stud, 1/4-20 x 11/2" Threaded Rod 1204214 \1,200 (Back) (Front, Right Side, Left Side) Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1/4-20 x 5/8" Black Hex Head Cap Screw 1201372 \200 (Back, Inner Back, Baffle, Sides, Air Manifold, (Side Door Hinge, Front Door Hinge, Hearth, Legs) Air Manifold) Tab, Damper 1601488 \500 Washer, 1/4 Plain Flat 1202473 \200 (Damper, Inner Top Web, Air Valve) (Damper Adjuster) Friction Spring 1201846 \500 Set Screw, 5/16-18 x 5/16" 1200563 \200 (Air Valve) (Door Latch) Handle Spring 70000G3 廃盤 Washer, 1/4" Narrow Flat .275 id x .5 od 1202475 \200 (Handle Extension) (Hearth) 1/4-20 x 1" Hex Head Cap Screw Gr 5 1201370 \200 (Inner Back, Damper Adjuster, Leg Bolts) 1/4-20 x 3/4" Black Phillips Flat Head Screw 1200811 \200 (Grate Cover) Washer, Fender 1/4 1202527 \200 (Grate Cover) Nut, Wing 1/4-20 1203110 \200 (Grate Cover) 1/4-20 x 11/4" Zinc Flthd Hex Head Cap Screw 1201378 \200 (Grate Seal) 5/16-18 x 33/4" Zinc Flthd Hex Head Cap Screw 1201483 \500 (Top) 1/4-20 x 3/4" Black Phillips Flat Head Screw 1200881 \200 (Shroud Bolts) 10-24 x 1/2" Zinc Hex Head Cap Screw 1201322 \200 (Fan Plate, Brass Emblem) ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
