設置計画資料 110 ━ 6
単位:mm
110 VC:#1975 デファイアント
設置計画資料
110 VC:#1975 デファイアント

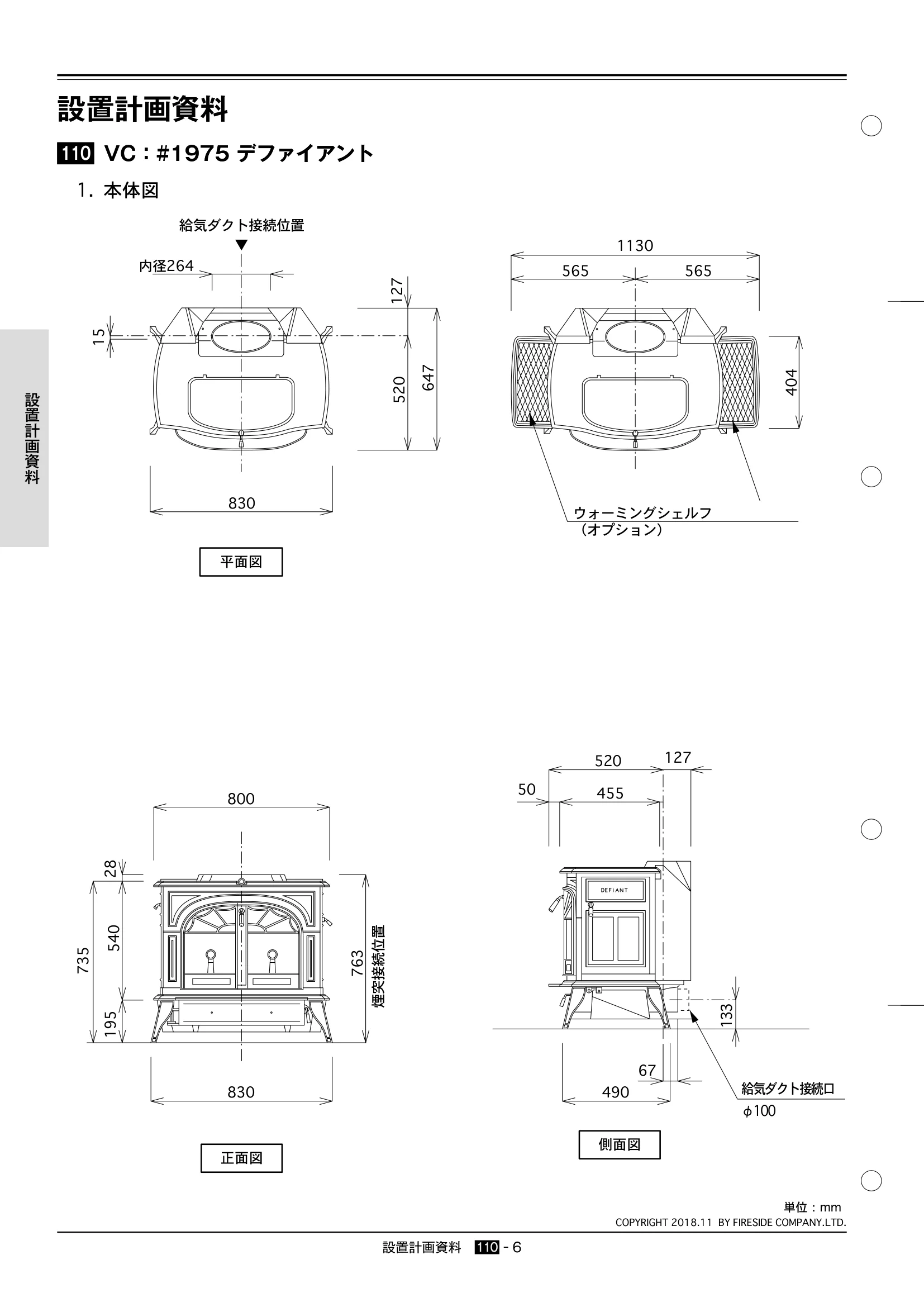

1. 本体図
側面図
455
520
127
490
67
133
50
給気ダクト接続口
φ100
平面図
内径264
830
15
647
520
127
給気ダクト接続位置
▼
565
565
1130
404
ウォーミングシェルフ
(オプション)
正面図
煙突接続位置
800
735
830
195
763
540
28
設置計画資料薪ストーブ関連の法規告示
号離隔距離◯◯◯◯
COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD.
設置計画資料 110 ━ 7
単位:mm
110 VC:#1975 デファイアント
設置計画資料
ƏȳĘɊĘधਸݰǼβȟ࣌ǻȌǻतষǵǦȘÿ
MNBDNMOOKKALL

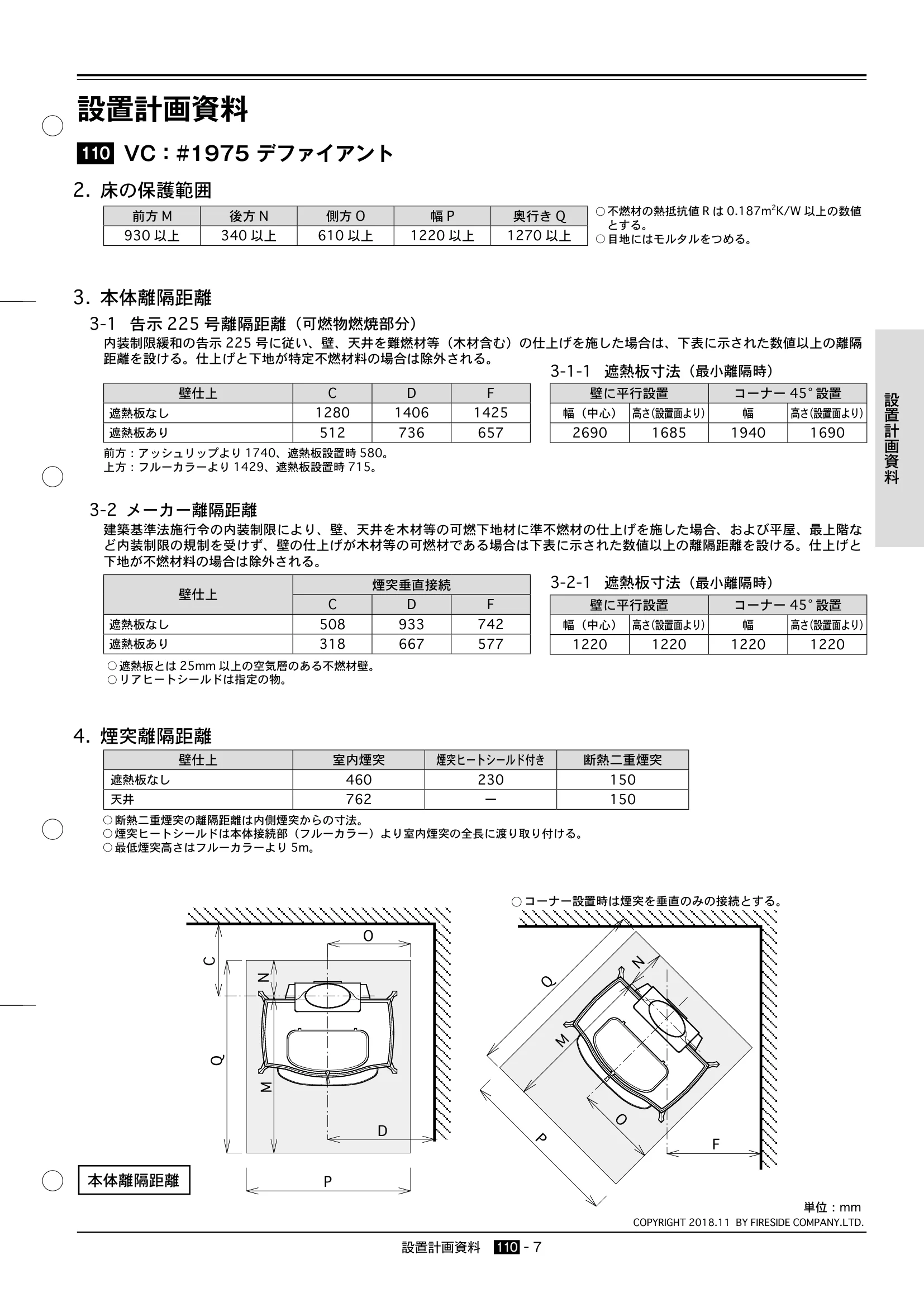

2. 床の保護範囲
前方M
後方N
側方O
幅P
奥行きQ
930 以上
340 以上
610 以上
1220 以上
1270 以上
3. 本体離隔距離
3-1 告示225 号離隔距離(可燃物燃焼部分)
内装制限緩和の告示225 号に従い、壁、天井を難燃材等(木材含む)の仕上げを施した場合は、下表に示された数値以上の離隔
距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。
壁仕上
CDF
遮熱板なし
1280
1406
1425
遮熱板あり
512
736
657
前方:アッシュリップより1740、遮熱板設置時580。
上方:フルーカラーより1429、遮熱板設置時715。
3-2 メーカー離隔距離
建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階な
ど内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上げと
下地が不燃材料の場合は除外される。
壁仕上
煙突垂直接続
CDF
遮熱板なし
508
933
742
遮熱板あり
318
667
577
4. 煙突離隔距離
壁仕上
室内煙突
煙突ヒートシールド付き
断熱二重煙突
遮熱板なし
460
230
150
天井
762
ー
150
◯ 断熱二重煙突の離隔距離は内側煙突からの寸法。
◯ 煙突ヒートシールドは本体接続部(フルーカラー)より室内煙突の全長に渡り取り付ける。
◯ 最低煙突高さはフルーカラーより5m。
3-1-1 遮熱板寸法(最小離隔時)
壁に平行設置
コーナー45°設置
幅(中心)
高さ(設置面より)
幅
高さ(設置面より)
2690
1685
1940
1690
3-2-1 遮熱板寸法(最小離隔時)
壁に平行設置
コーナー45°設置
幅(中心)
高さ(設置面より)
幅
高さ(設置面より)
1220
1220
1220
1220
◯ 不燃材の熱抵抗値R は0.187m2K/W 以上の数値
とする。
◯ 目地にはモルタルをつめる。
◯ 遮熱板とは25mm 以上の空気層のある不燃材壁。
◯ リアヒートシールドは指定の物。
本体離隔距離
設置計画資料薪ストーブ関連の法規告示
号離隔距離◯◯◯◯
