コンツーラ C620G

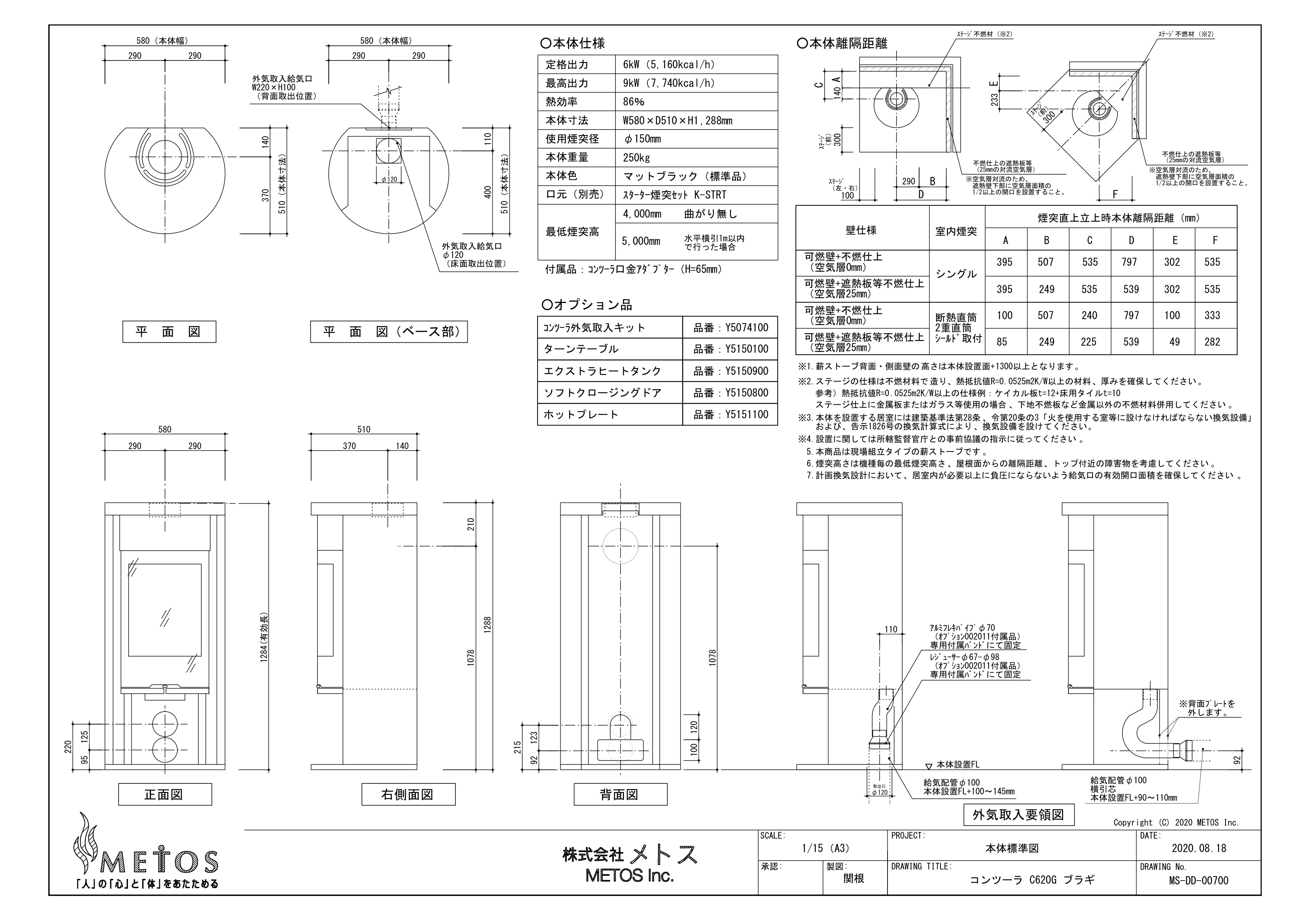

図面

平　面　図 290 290 580（本体幅） 510（本体寸法） ○オプション品 品番：Y5074100 ｺﾝﾂｰﾗ外気取入キット 平　面　図（ベース部） 正面図 右側面図 1288 φ120 ※背面ﾌﾟﾚｰﾄを 外します。 140 370 外気取入給気口 W220×H100 （背面取出位置） 外気取入給気口 φ120 （床面取出位置） φ120 取出口 ﾚｼﾞｭｰｻｰφ67-φ98 （ｵﾌﾟｼｮﾝ002011付属品） 専用付属ﾊﾞﾝﾄﾞにて固定 ｱﾙﾐﾌﾚｷﾊﾟｲﾌﾟφ70 （ｵﾌﾟｼｮﾝ002011付属品） 専用付属ﾊﾞﾝﾄﾞにて固定 給気配管φ100 本体設置FL+100〜145mm 外気取入要領図 本体設置FL 92 給気配管φ100 横引芯 本体設置FL+90〜110mm 290 290 580 1078 210 510 370 140 背面図 1284(有効長) 510（本体寸法） 110 400 92 123 215 95 125 220 110 290 290 580（本体幅） 100 120 1078 品番：Y5150100 ターンテーブル 品番：Y5150800 ソフトクロージングドア 品番：Y5151100 ホットプレート 品番：Y5150900 エクストラヒートタンク 壁仕様 煙突直上立上時本体離隔距離（mm） 395 ABCDEF 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 ○本体離隔距離 535 507 395 249 535 100 240 507 249 85 225 797 539 797 539 302 535 302 535 100 333 49 282 ※1.薪ストーブ背面・側面壁の高さは本体設置面+1300以上となります。 ※3.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気設備」 および、告示1826号の換気計算式により、換気設備を設けてください。 ※4.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 5.本商品は現場組立タイプの薪ストーブです。 7.計画換気設計において、居室内が必要以上に負圧にならないよう給気口の有効開口面積を確保してください。 6.煙突高さは機種毎の最低煙突高さ、屋根面からの離隔距離、トップ付近の障害物を考慮してください。 水平横引1m以内 で行った場合 付属品：ｺﾝﾂｰﾗ口金ｱﾀﾞﾌﾟﾀｰ（H=65mm） ○本体仕様 定格出力 熱効率 本体寸法 本体重量 本体色 口元（別売） 最低煙突高 使用煙突径 6kW（5,160kcal/h） 86％ W580×D510×H1,288mm φ150mm 250kg マットブラック（標準品） ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 4,000mm 最高出力 9kW（7,740kcal/h） 5,000mm 曲がり無し BDAC 100 300 FE 300 ｽﾃｰｼﾞ （左・右） ｽﾃｰｼﾞ （前） 233 ｽﾃｰｼﾞ （前） 不燃仕上の遮熱板等 （25mmの対流空気層） 290 ※空気層対流のため、 遮熱壁下部に空気層面積の 1/2以上の開口を設置すること。 不燃仕上の遮熱板等 （25mmの対流空気層） ※空気層対流のため、 遮熱壁下部に空気層面積の 1/2以上の開口を設置すること。 ｽﾃｰｼﾞ不燃材（※2） ｽﾃｰｼﾞ不燃材（※2） 140 ステージ仕上に金属板またはガラス等使用の場合、下地不燃板など金属以外の不燃材料併用してください。 ※2.ステージの仕様は不燃材料で造り、熱抵抗値R=0.0525m2K/W以上の材料、厚みを確保してください。 参考）熱抵抗値R=0.0525m2K/W以上の仕様例：ケイカル板t=12+床用タイルt=10 1/15（A3） SCALE: DRAWING TITLE: PROJECT: DRAWING No. DATE: 2020.08.18 本体標準図 コンツーラ C620G ブラギ MS-DD-00700 関根 製図: 承認: Copyright (C) 2020 METOS Inc.
