コンツーラ C810G

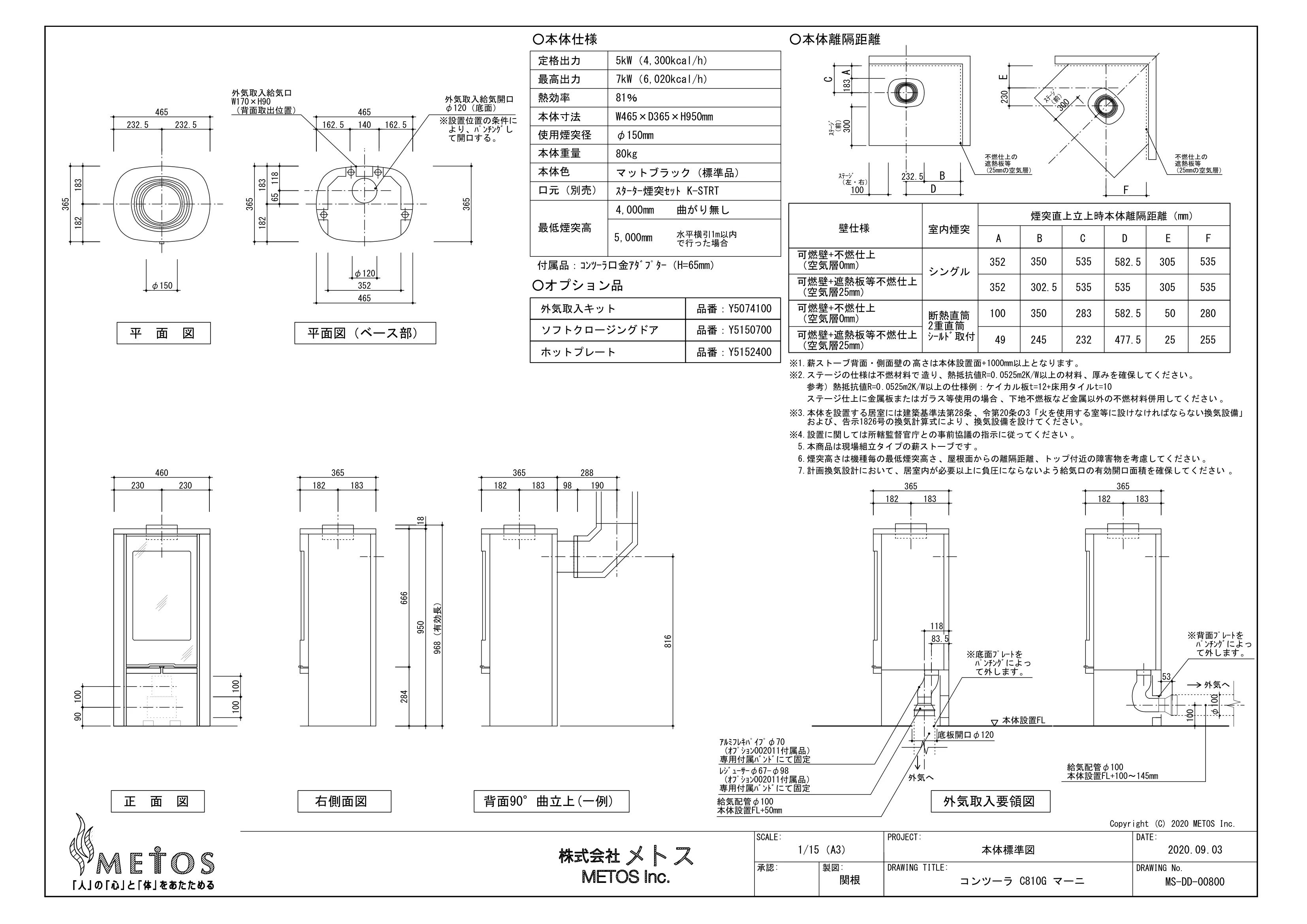

図面

平　面　図 正　面　図 右側面図 外気取入要領図 給気配管φ100 本体設置FL+50mm ﾚｼﾞｭｰｻｰφ67-φ98 （ｵﾌﾟｼｮﾝ002011付属品） 専用付属ﾊﾞﾝﾄﾞにて固定 ｱﾙﾐﾌﾚｷﾊﾟｲﾌﾟφ70 （ｵﾌﾟｼｮﾝ002011付属品） 専用付属ﾊﾞﾝﾄﾞにて固定 給気配管φ100 本体設置FL+100〜145mm ※背面ﾌﾟﾚｰﾄを ﾊﾟﾝﾁﾝｸﾞによっ て外します。 365 183 182 外気取入給気開口 φ120（底面） 外気取入給気口 W170×H90 （背面取出位置） 465 232.5 232.5 外気へ 平面図（ベース部） 365 183 182 118 65 φ120 465 352 140 φ100 968（有効長） 284 666 460 230 230 φ150 ※設置位置の条件に より、ﾊﾟﾝﾁﾝｸﾞし て開口する。 365 ○オプション品 品番：Y5074100 外気取入キット 18 465 162.5 162.5 182 183 365 182 183 365 背面90°曲立上(一例) 816 182 183 365 53 100 182 183 365 本体設置FL 外気へ 底板開口φ120 ※底面ﾌﾟﾚｰﾄを ﾊﾟﾝﾁﾝｸﾞによっ て外します。 83.5 950 288 98 190 118 品番：Y5150700 ソフトクロージングドア 品番：Y5152400 ホットプレート 90 100 100 100 BDAC 100 300 FE 300 壁仕様 煙突直上立上時本体離隔距離（mm） 352 ABCDEF 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 ○本体離隔距離 535 350 352 302.5 535 100 283 350 245 49 232 582.5 535 582.5 477.5 305 535 305 535 50 280 25 255 ｽﾃｰｼﾞ （左・右） ｽﾃｰｼﾞ （前） 230 ｽﾃｰｼﾞ （前） 不燃仕上の 遮熱板等 （25mmの空気層） ※1.薪ストーブ背面・側面壁の高さは本体設置面+1000mm以上となります。 ※3.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気設備」 および、告示1826号の換気計算式により、換気設備を設けてください。 ※4.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 183 7.計画換気設計において、居室内が必要以上に負圧にならないよう給気口の有効開口面積を確保してください。 6.煙突高さは機種毎の最低煙突高さ、屋根面からの離隔距離、トップ付近の障害物を考慮してください。 不燃仕上の 遮熱板等 （25mmの空気層） 水平横引1m以内 で行った場合 付属品：ｺﾝﾂｰﾗ口金ｱﾀﾞﾌﾟﾀｰ（H=65mm） ○本体仕様 定格出力 熱効率 本体寸法 本体重量 本体色 口元（別売） 最低煙突高 使用煙突径 5kW（4,300kcal/h） 81％ W465×D365×H950mm φ150mm 80kg マットブラック（標準品） ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 4,000mm 最高出力 7kW（6,020kcal/h） 5,000mm 曲がり無し 232.5 ステージ仕上に金属板またはガラス等使用の場合、下地不燃板など金属以外の不燃材料併用してください。 ※2.ステージの仕様は不燃材料で造り、熱抵抗値R=0.0525m2K/W以上の材料、厚みを確保してください。 参考）熱抵抗値R=0.0525m2K/W以上の仕様例：ケイカル板t=12+床用タイルt=10 5.本商品は現場組立タイプの薪ストーブです。 1/15（A3） SCALE: DRAWING TITLE: PROJECT: DRAWING No. DATE: 2020.09.03 本体標準図 コンツーラ C810G マーニ MS-DD-00800 関根 製図: 承認: Copyright (C) 2020 METOS Inc.
