DEMANINCOR D0105 104 OVEN CARE（2014年版）
技術資料

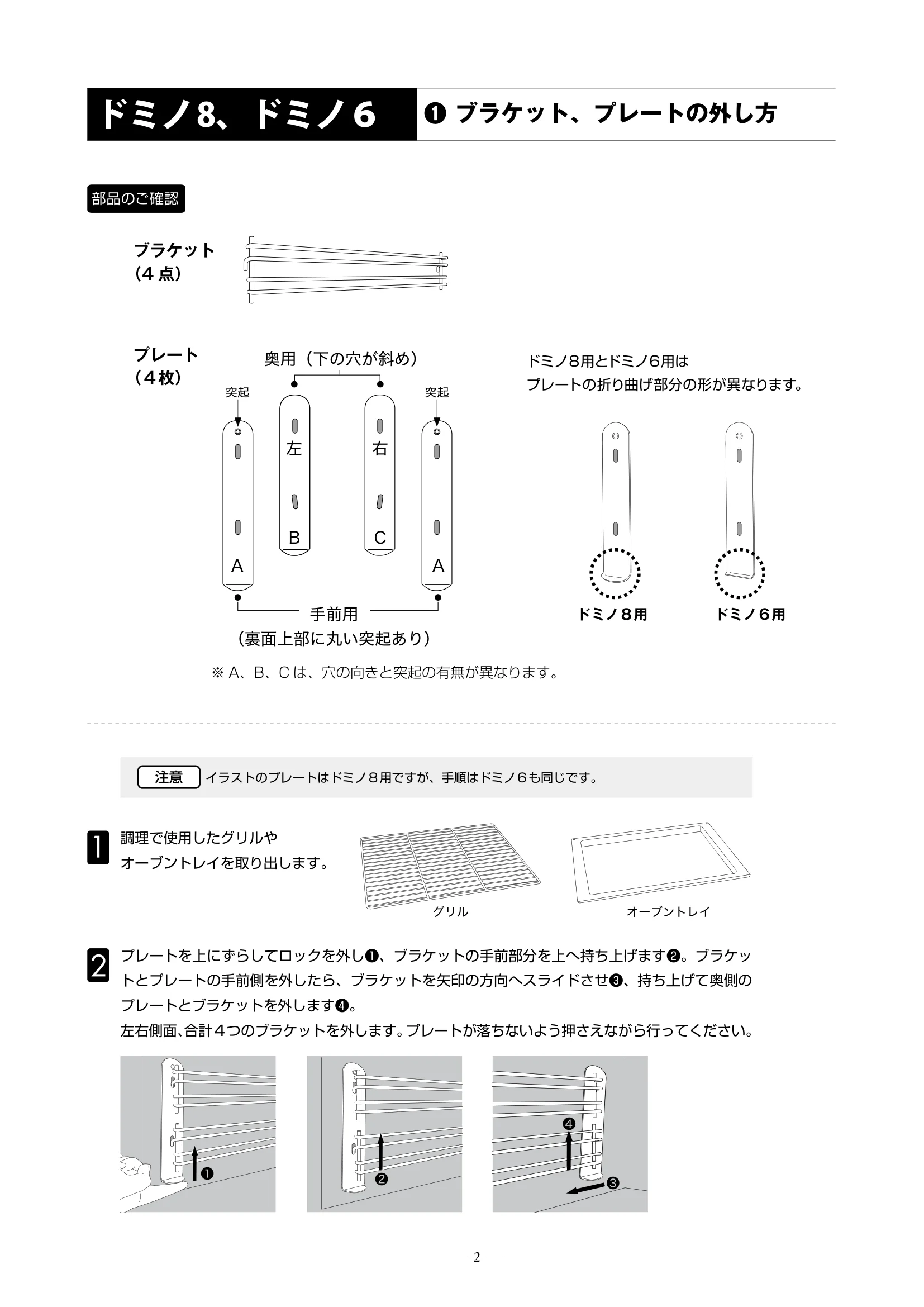

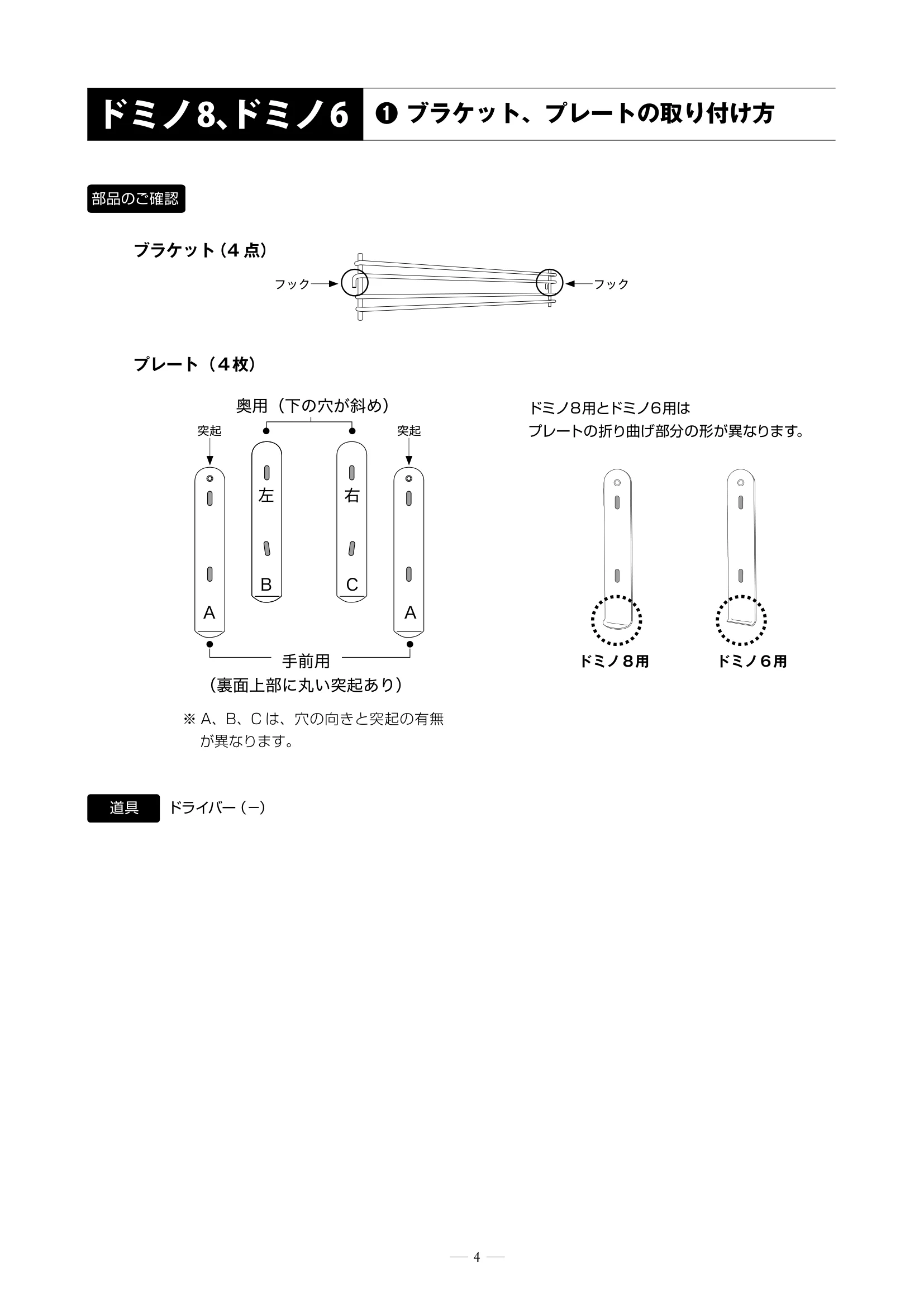

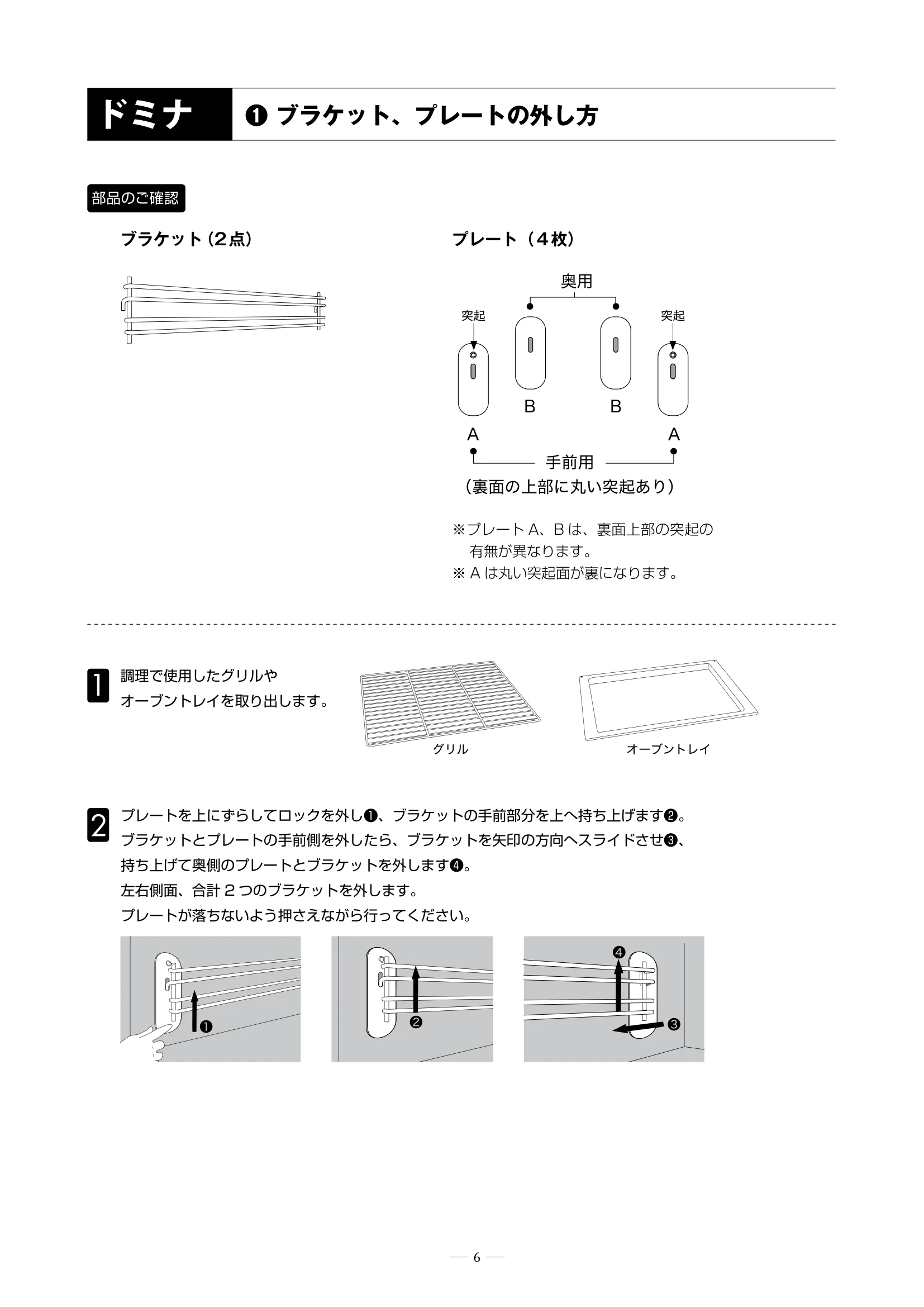

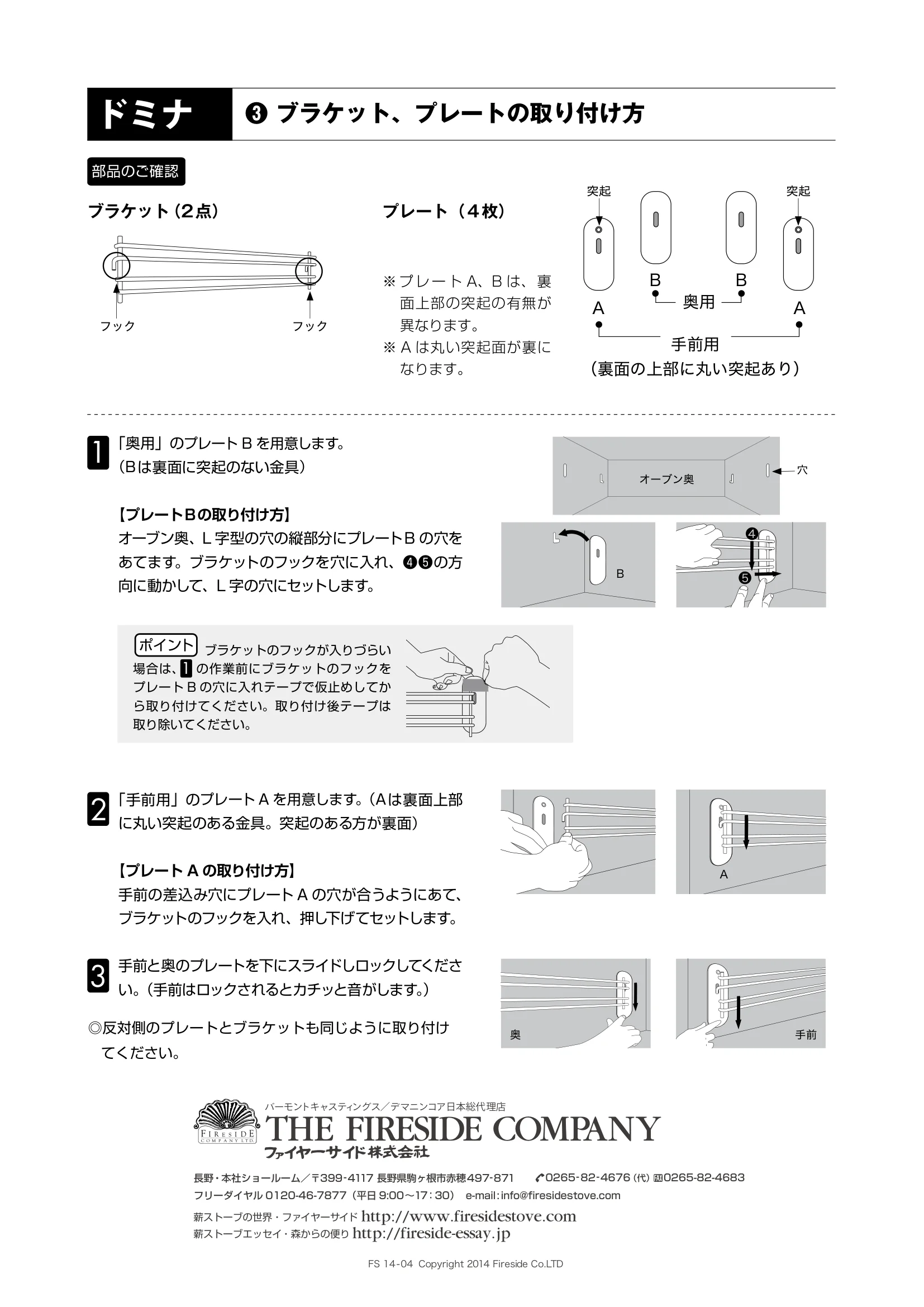

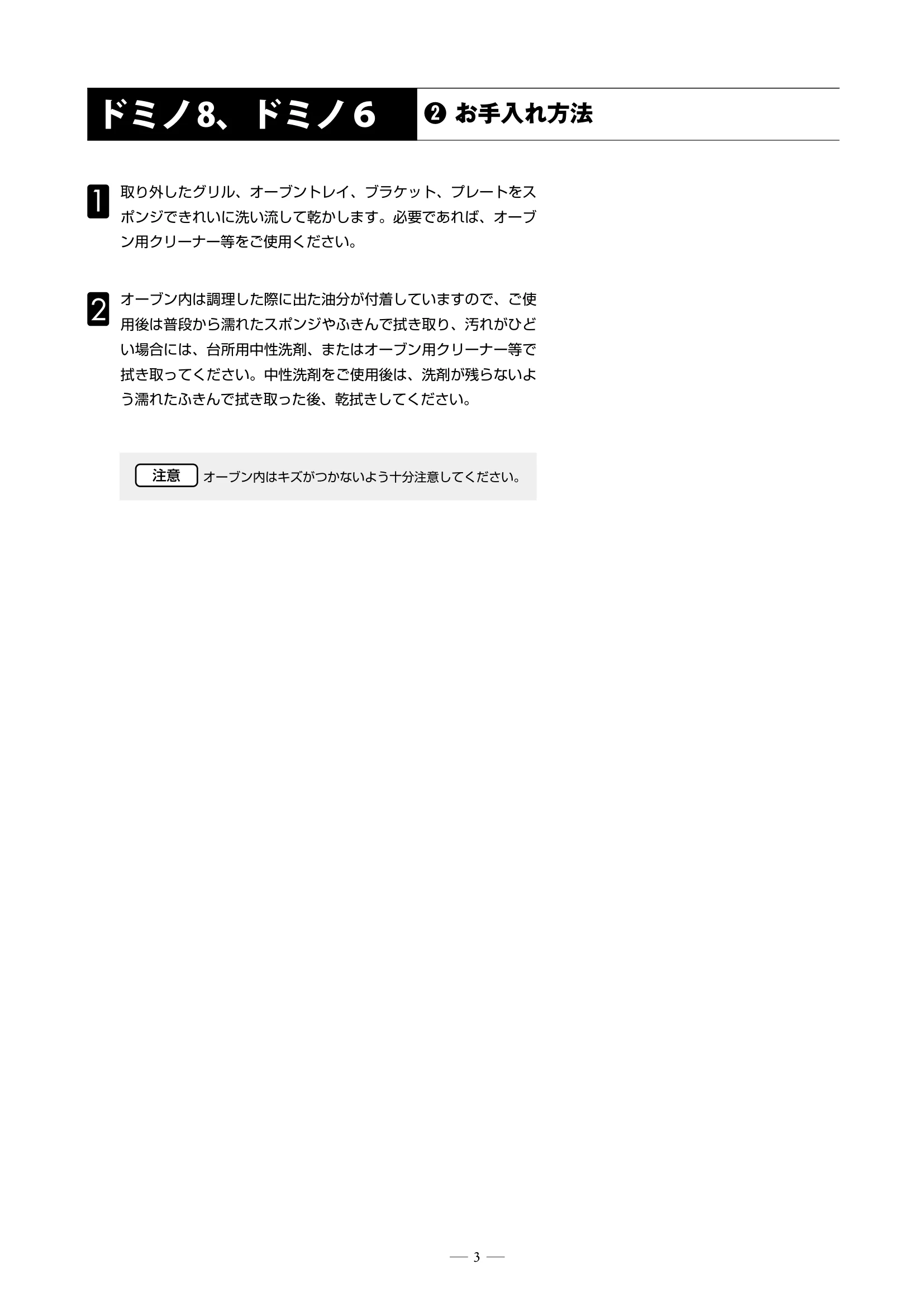

ドミノ8 ／ドミノ６／ドミナ オーブン内のお手入れ方法 （ブラケット＆プレートの着脱手順書） オーブン内の掃除をする際、ブラケットとプレートを外すことによって、 きれいに効率よく行うことができます。 手順書に従ってブラケットとプレートを着脱し、お手入れを行ってください。 お客様用 （お手入れ編） Domina ドミノ8、ドミノ6 ❶ ブラケット、プレートの外し方 ❷ お手入れ方法 ❸ ブラケット、プレートの取り付け方 ドミナ ❶ ブラケット、プレートの外し方 ❷ お手入れ方法 ❸ ブラケット、プレートの取り付け方 P２ P3 P4 P6 P7 P8 2 ❶ ブラケット、プレートの外し方 手前用 （裏面上部に丸い突起あり） AACB左右 奥用（下の穴が斜め） プレート （４枚） ドミノ8、ドミノ６ ※ A、B、C は、穴の向きと突起の有無が異なります。 ドミノ８用とドミノ６用は プレートの折り曲げ部分の形が異なります。 ドミノ８用 ドミノ６用 調理で使用したグリルや オーブントレイを取り出します。 部品のご確認 プレートを上にずらしてロックを外し❶、ブラケットの手前部分を上へ持ち上げます❷。ブラケッ トとプレートの手前側を外したら、ブラケットを矢印の方向へスライドさせ❸、持ち上げて奥側の プレートとブラケットを外します❹。 左右側面、合計４つのブラケットを外します。プレートが落ちないよう押さえながら行ってください。 ❷ ❶ ❸ ❹ ブラケット （4 点） イラストのプレートはドミノ８用ですが、手順はドミノ６も同じです。 注意 グリル 突起 突起 オーブントレイ 3 ❷ お手入れ方法 ドミノ8、ドミノ６ 取り外したグリル、オーブントレイ、ブラケット、プレートをス ポンジできれいに洗い流して乾かします。必要であれば、オーブ ン用クリーナー等をご使用ください。 オーブン内は調理した際に出た油分が付着していますので、ご使 用後は普段から濡れたスポンジやふきんで拭き取り、汚れがひど い場合には、台所用中性洗剤、またはオーブン用クリーナー等で 拭き取ってください。中性洗剤をご使用後は、洗剤が残らないよ う濡れたふきんで拭き取った後、乾拭きしてください。 オーブン内はキズがつかないよう十分注意してください。 注意 4 道具　　ドライバー（−） ❶ ブラケット、プレートの取り付け方 ドミノ8、ドミノ6 部品のご確認 手前用 （裏面上部に丸い突起あり） AACB左右 奥用（下の穴が斜め） ※ A、B、C は、穴の向きと突起の有無 が異なります。 ドミノ８用とドミノ６用は プレートの折り曲げ部分の形が異なります。 ドミノ８用 ドミノ６用 プレート（４枚） フック フック ブラケット（4 点） 突起 突起 5 【プレートB、C の取り付け方】 「奥用」のプレートB、C 上部の穴と、オーブン 奥の上、L 字の縦穴を合わせます。 ※B、Cは下の穴が斜めで、穴の向きが異なります。 合わせた穴にブラケットのフックを入れ、ブラ ケットを❹の方向に下げ、❺の方向に押してセッ トします。 穴 フック 【プレート裏面】 本体側面のL型 の縦穴にフック を入れる 点線は壁の穴 （図はプレートB） イラストのプレートはドミノ８用ですが、手 順はドミノ６も同じです。 注意 、 　でブラケット のフックが入りづらい場合は、 の 作業前にブラケットのフックをプ レート（B、C）の上の穴に入れ図 のようにテープで仮止めしてから 取り付けてください。　の作業後、 テープは取り除いてください。 ❹ ❺ 【プレートA の取り付け方】 手前の差込み穴にプレートA の穴が合うよ うにあて、ブラケットのフックを入れます。 オーブン奥のプレートB、C の下穴にドライ バーを挿入して、オーブン奥の縦穴とプレー トの下穴の位置を合わせます。 オーブン奥の下穴にブラケットのフックを入 れた後、❻❼の方向に押してセットします。 手前の下穴にもブラケットのフックを入れま す。 手前と奥のプレートの出っ張り部分に指をか けて下にスライドしロックしてください。 （手前はロックされるとカチッと音がします。） ロックが固い場合、プレート下方の折り曲げてある 部分をペンチでつかみ、又はドライバーなどを引っ かけて押し下げてください。 プレートを押さ えドライバーを 抜きます。 手前 奥 手前 奥 ◎反対側のプレートとブラケットも同じように取 り付けてください。 ポイント ❻ ❼ ブラケットを外した図 オーブン奥 穴 6 ❶ ブラケット、プレートの外し方 ドミナ ※プレートA、B は、裏面上部の突起の 有無が異なります。 ※ A は丸い突起面が裏になります。 手前用 （裏面の上部に丸い突起あり） AABB 奥用 ブラケット（2点） プレート（４枚） プレートを上にずらしてロックを外し❶、ブラケットの手前部分を上へ持ち上げます❷。 ブラケットとプレートの手前側を外したら、ブラケットを矢印の方向へスライドさせ❸、 持ち上げて奥側のプレートとブラケットを外します❹。 左右側面、合計2 つのブラケットを外します。 プレートが落ちないよう押さえながら行ってください。 部品のご確認 調理で使用したグリルや オーブントレイを取り出します。 ❷ ❶ ❸ ❹ グリル オーブントレイ 突起 突起 7 ドミナ 取り外したグリル、オーブントレイ、ブラケット、プレートをス ポンジできれいに洗い流して乾かします。必要であれば、オーブ ン用クリーナー等をご使用ください。 オーブン内は調理した際に出た油分が付着していますので、ご使 用後は普段から濡れたスポンジやふきんで拭き取り、汚れがひど い場合には、台所用中性洗剤、またはオーブン用クリーナー等で 拭き取ってください。中性洗剤をご使用後は、洗剤が残らないよ う濡れたふきんで拭き取った後、乾拭きしてください。 オーブン内はキズがつかないよう十分注意してください。 注意 ❷ お手入れ方法 8 THE FIRESIDE COMPANY バーモントキャスティングス／デマニンコア日本総代理店 長野・本社ショールーム／〒399-4117 長野県駒ヶ根市赤穂497-871 フリーダイヤル0120-46-7877（平日9:00〜17：30）e-mail:info@firesidestove.com 20265-82-4676（代） 50265-82-4683 FS 14-04　Copyright 2014 Fireside Co.LTD 「奥用」のプレートB を用意します。 （Bは裏面に突起のない金具） 【プレートBの取り付け方】 オーブン奥、L 字型の穴の縦部分にプレートB の穴を あてます。ブラケットのフックを穴に入れ、❹❺の方 向に動かして、L 字の穴にセットします。 「手前用」のプレートA を用意します。（Aは裏面上部 に丸い突起のある金具。突起のある方が裏面） 【プレートA の取り付け方】 手前の差込み穴にプレートA の穴が合うようにあて、 ブラケットのフックを入れ、押し下げてセットします。 手前と奥のプレートを下にスライドしロックしてくださ い。（手前はロックされるとカチッと音がします。） B オーブン奥 穴 ブラケットのフックが入りづらい 場合は、　 の作業前にブラケットのフックを プレートB の穴に入れテープで仮止めしてか ら取り付けてください。取り付け後テープは 取り除いてください。 ポイント ※プレートA、B は、裏 面上部の突起の有無が 異なります。 ※ A は丸い突起面が裏に なります。 手前用 （裏面の上部に丸い突起あり） AABB 奥用 プレート（４枚） ブラケット（2点） 部品のご確認 ◎反対側のプレートとブラケットも同じように取り付け てください。 ❸ ブラケット、プレートの取り付け方 ドミナ A フック フック ❹ ❺ 奥 手前 突起 突起
