DEMANINCOR DOMINO（2022年版）

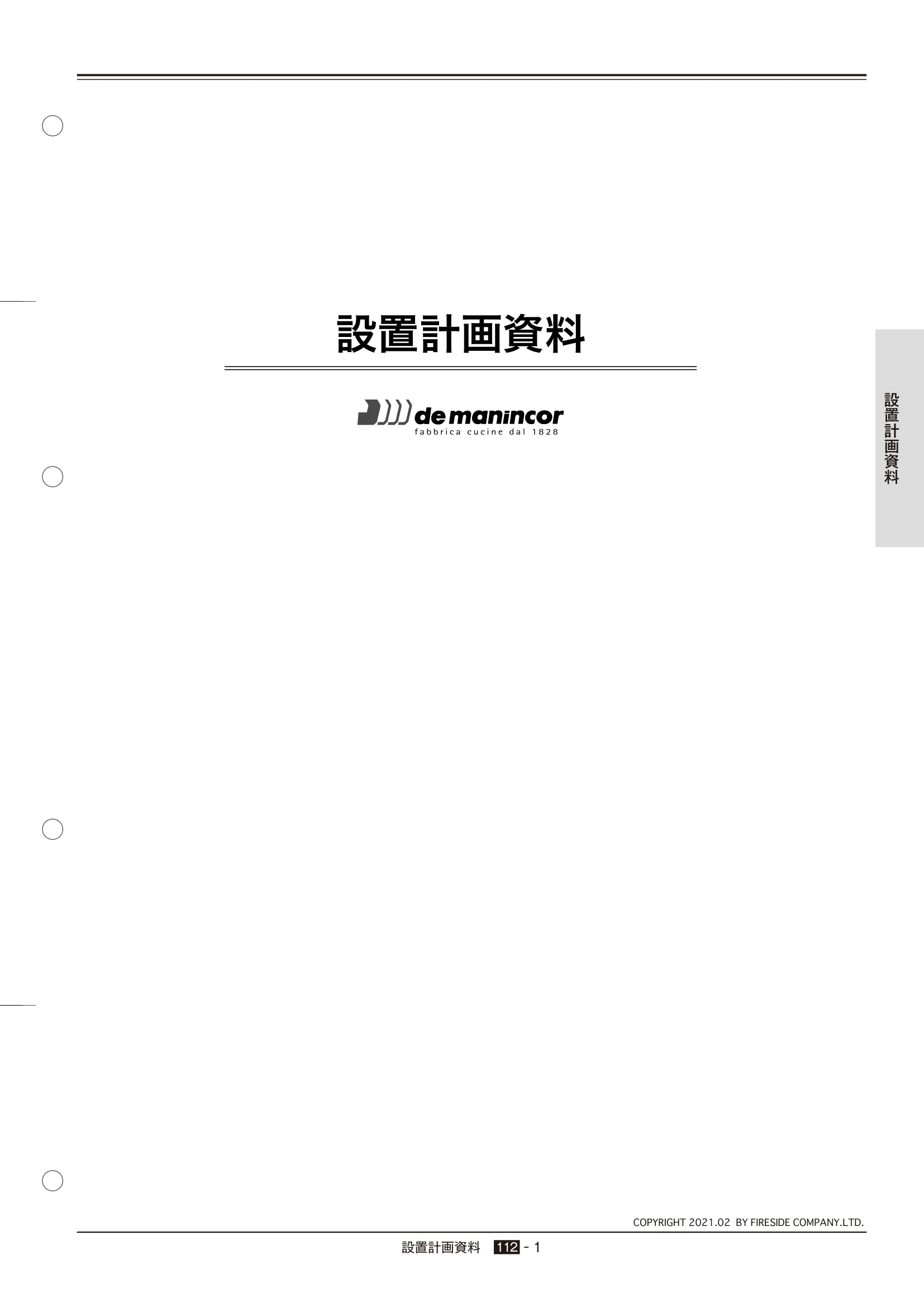

設置計画資料

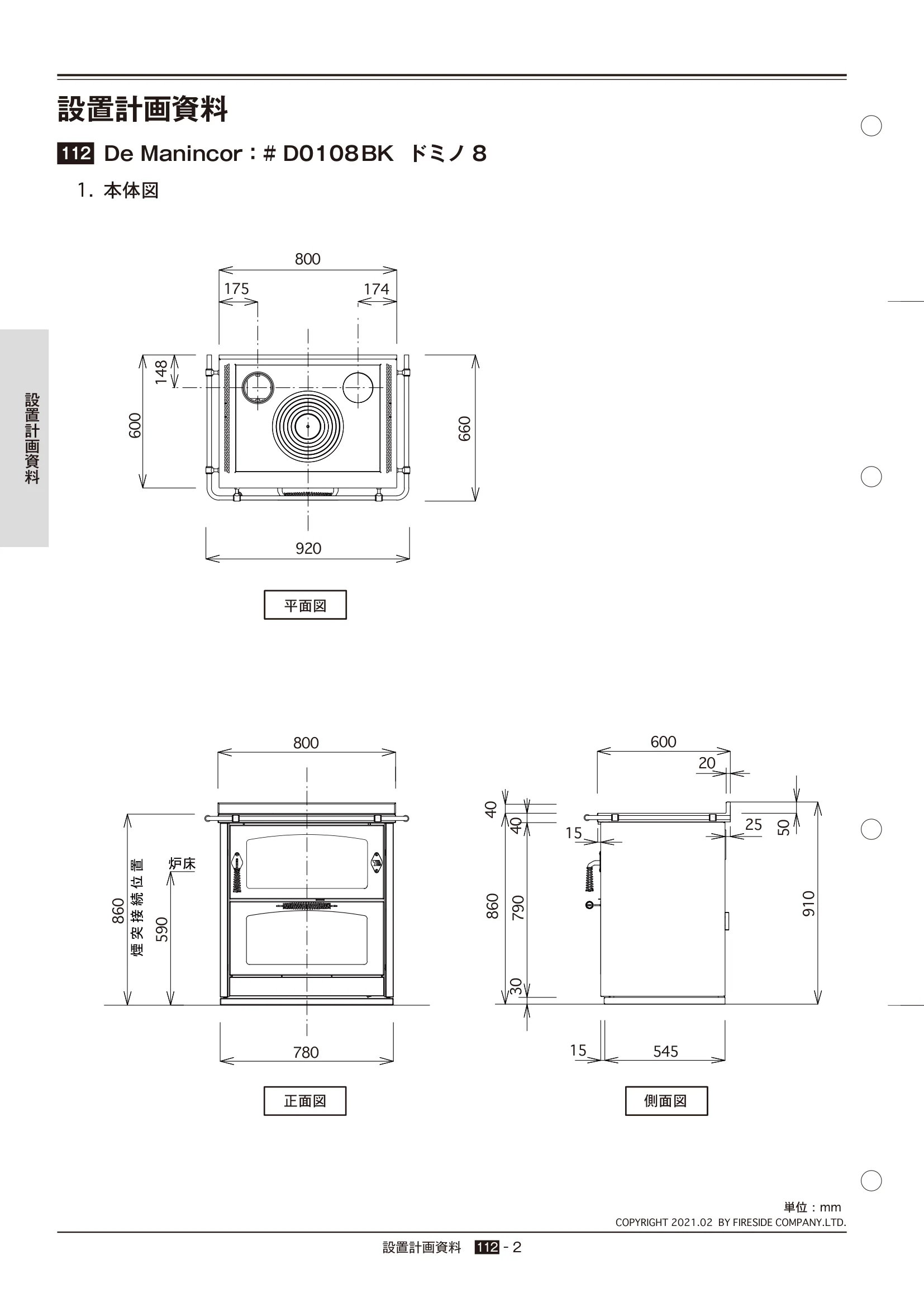

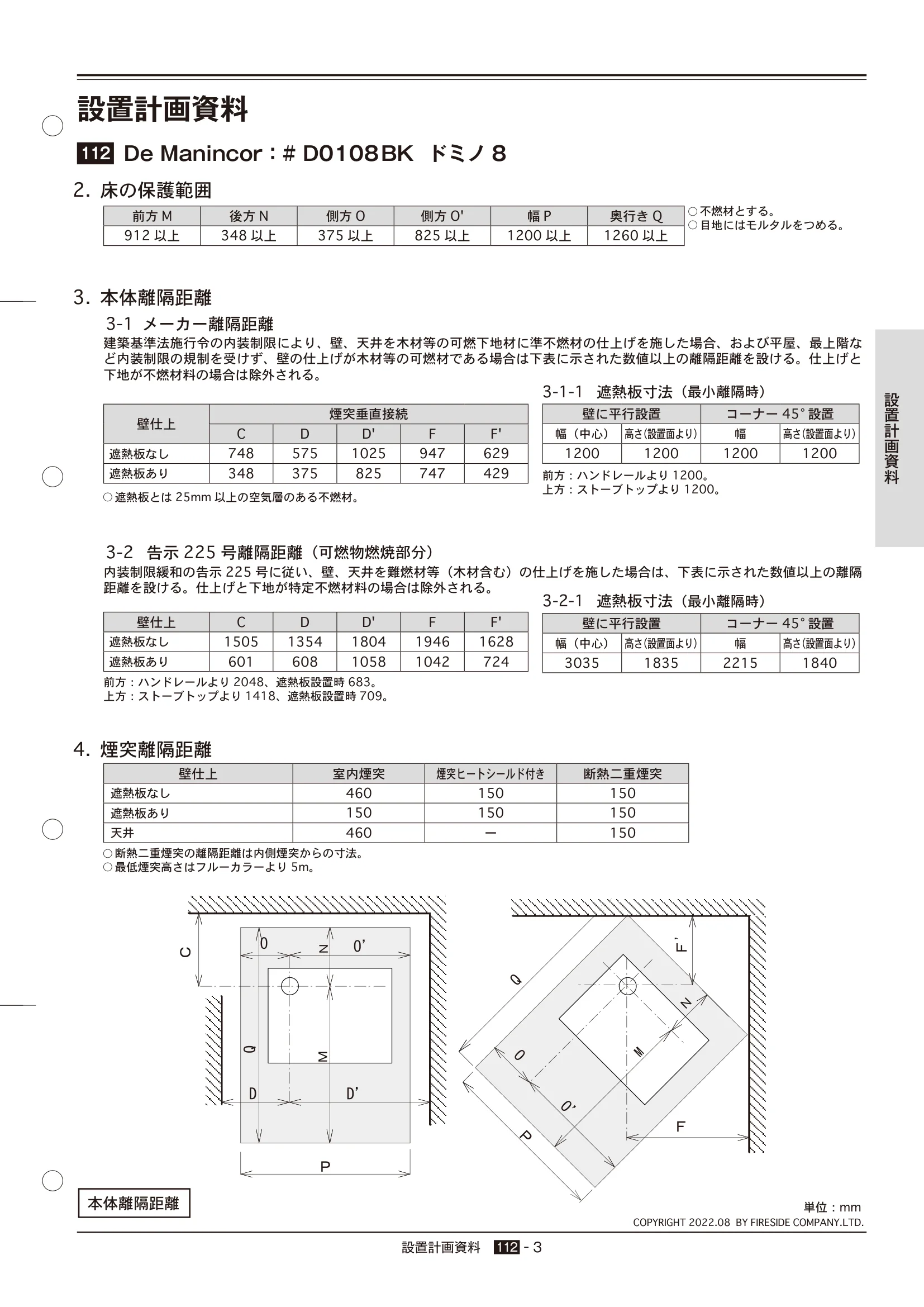

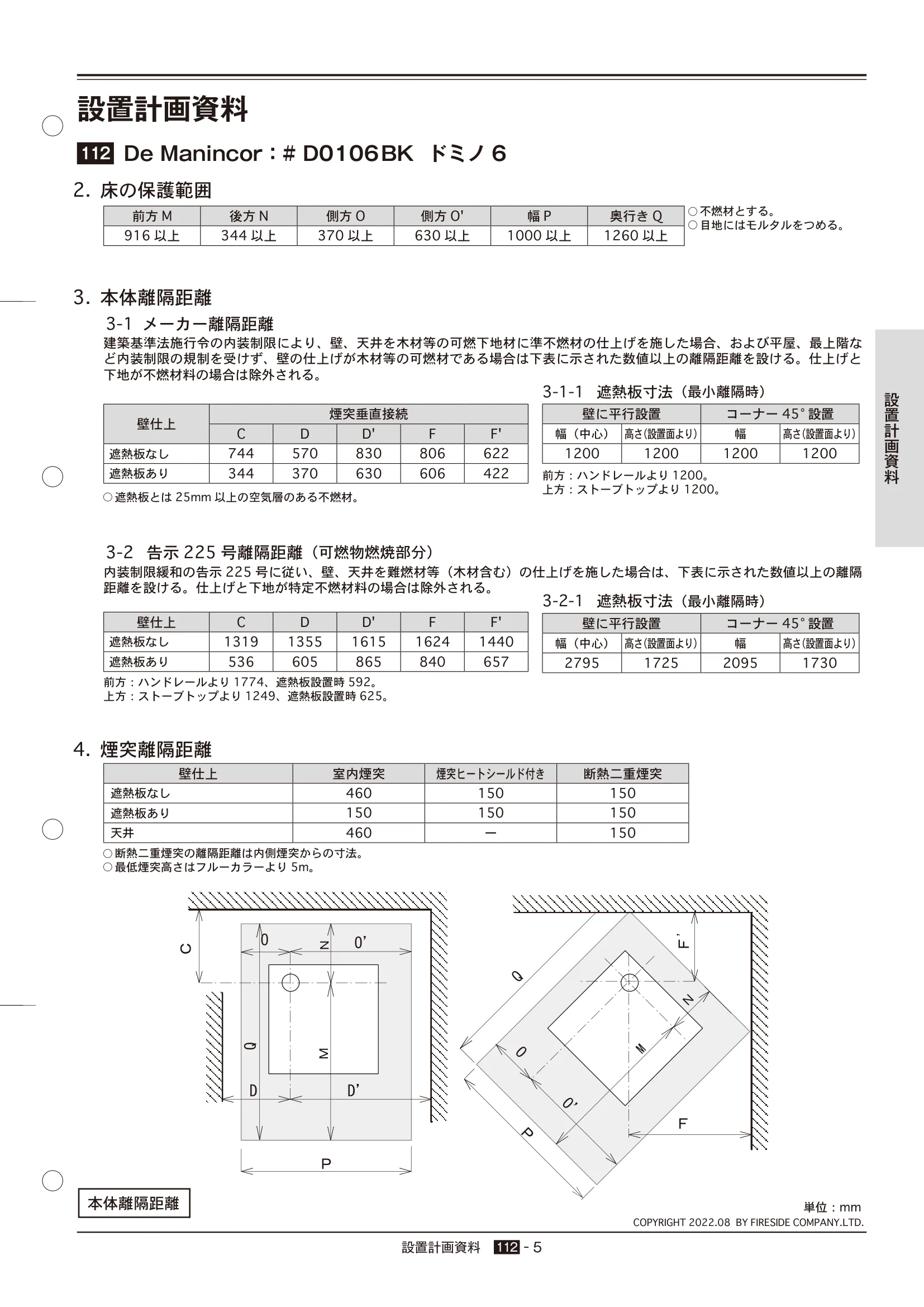

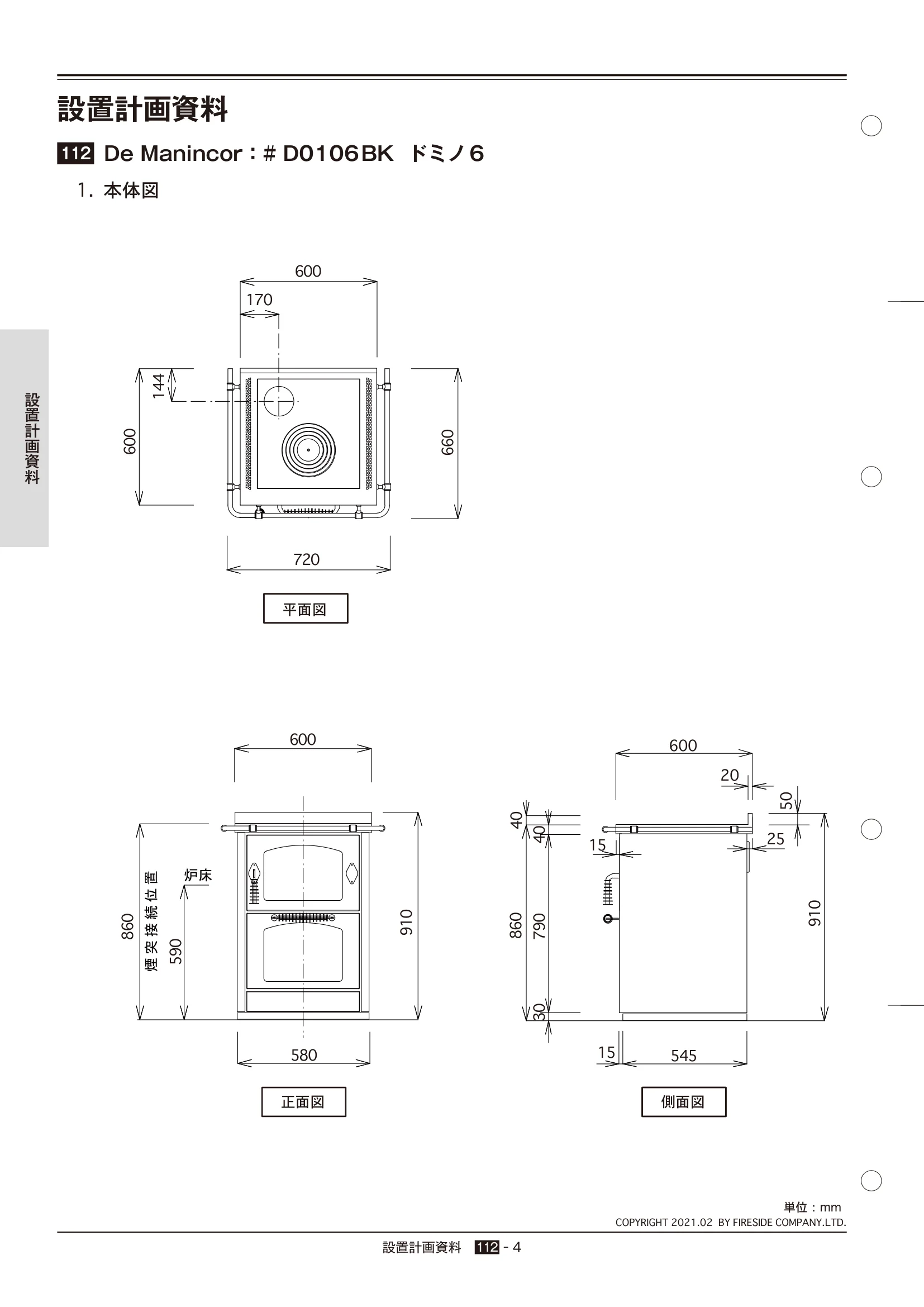

COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料　112 ━ 1 設置計画資料 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯ COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料　112 ━ 2 単位：mm 112 De Manincor：# D0108BK ドミノ8 設置計画資料 平面図 正面図 側面図 600 148 660 910 50 860 860 590 790 30 40 40 800 600 800 780 20 25 15 15 545 920 175 174 炉床 1. 本体図 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯ COPYRIGHT 2022.08 BY FIRESIDE COMPANY.LTD. 設置計画資料　112 ━ 3 単位：mm 112 De Manincor：# D0108BK ドミノ8 設置計画資料 2. 床の保護範囲 前方M 後方N 側方O 側方O' 幅P 奥行きQ 912 以上 348 以上 375 以上 825 以上 1200 以上 1260 以上 3. 本体離隔距離 3-1 メーカー離隔距離 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階な ど内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上げと 下地が不燃材料の場合は除外される。 壁仕上 煙突垂直接続 CD D' F F' 遮熱板なし 748 575 1025 947 629 遮熱板あり 348 375 825 747 429 3-2 告示225 号離隔距離（可燃物燃焼部分） 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離隔 距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 壁仕上 CD D' F F' 遮熱板なし 1505 1354 1804 1946 1628 遮熱板あり 601 608 1058 1042 724 前方：ハンドレールより2048、遮熱板設置時683。 上方：ストーブトップより1418、遮熱板設置時709。 4. 煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付き 断熱二重煙突 遮熱板なし 460 150 150 遮熱板あり 150 150 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は内側煙突からの寸法。 ◯ 最低煙突高さはフルーカラーより5m。 本体離隔距離 ◯ 不燃材とする。 ◯ 目地にはモルタルをつめる。 ◯ 遮熱板とは25mm 以上の空気層のある不燃材。 3-2-1 遮熱板寸法（最小離隔時） 壁に平行設置 コーナー45°設置 幅（中心） 高さ（設置面より） 幅 高さ（設置面より） 3035 1835 2215 1840 3-1-1 遮熱板寸法（最小離隔時） 壁に平行設置 コーナー45°設置 幅（中心） 高さ（設置面より） 幅 高さ（設置面より） 1200 1200 1200 1200 前方：ハンドレールより1200。 上方：ストーブトップより1200。 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯ COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料　112 ━ 4 単位：mm 設置計画資料 112 De Manincor：# D0106BK ドミノ６ 正面図 側面図 平面図 600 20 25 15 40 40 860 860 590 910 600 660 144 910 790 30 15 545 580 600 600 170 720 50 炉床 1. 本体図 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯ COPYRIGHT 2022.08 BY FIRESIDE COMPANY.LTD. 設置計画資料　112 ━ 5 単位：mm 設置計画資料 112 De Manincor：# D0106BK ドミノ6 本体離隔距離 2. 床の保護範囲 前方M 後方N 側方O 側方O' 幅P 奥行きQ 916 以上 344 以上 370 以上 630 以上 1000 以上 1260 以上 3. 本体離隔距離 3-1 メーカー離隔距離 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階な ど内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上げと 下地が不燃材料の場合は除外される。 壁仕上 煙突垂直接続 CD D' F F' 遮熱板なし 744 570 830 806 622 遮熱板あり 344 370 630 606 422 3-2 告示225 号離隔距離（可燃物燃焼部分） 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離隔 距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 壁仕上 CD D' F F' 遮熱板なし 1319 1355 1615 1624 1440 遮熱板あり 536 605 865 840 657 前方：ハンドレールより1774、遮熱板設置時592。 上方：ストーブトップより1249、遮熱板設置時625。 4. 煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付き 断熱二重煙突 遮熱板なし 460 150 150 遮熱板あり 150 150 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は内側煙突からの寸法。 ◯ 最低煙突高さはフルーカラーより5m。 ◯ 不燃材とする。 ◯ 目地にはモルタルをつめる。 ◯ 遮熱板とは25mm 以上の空気層のある不燃材。 3-2-1 遮熱板寸法（最小離隔時） 壁に平行設置 コーナー45°設置 幅（中心） 高さ（設置面より） 幅 高さ（設置面より） 2795 1725 2095 1730 3-1-1 遮熱板寸法（最小離隔時） 壁に平行設置 コーナー45°設置 幅（中心） 高さ（設置面より） 幅 高さ（設置面より） 1200 1200 1200 1200 前方：ハンドレールより1200。 上方：ストーブトップより1200。 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯
