ファイヤーサイド 360 NORN OVEN SET 202102
資料

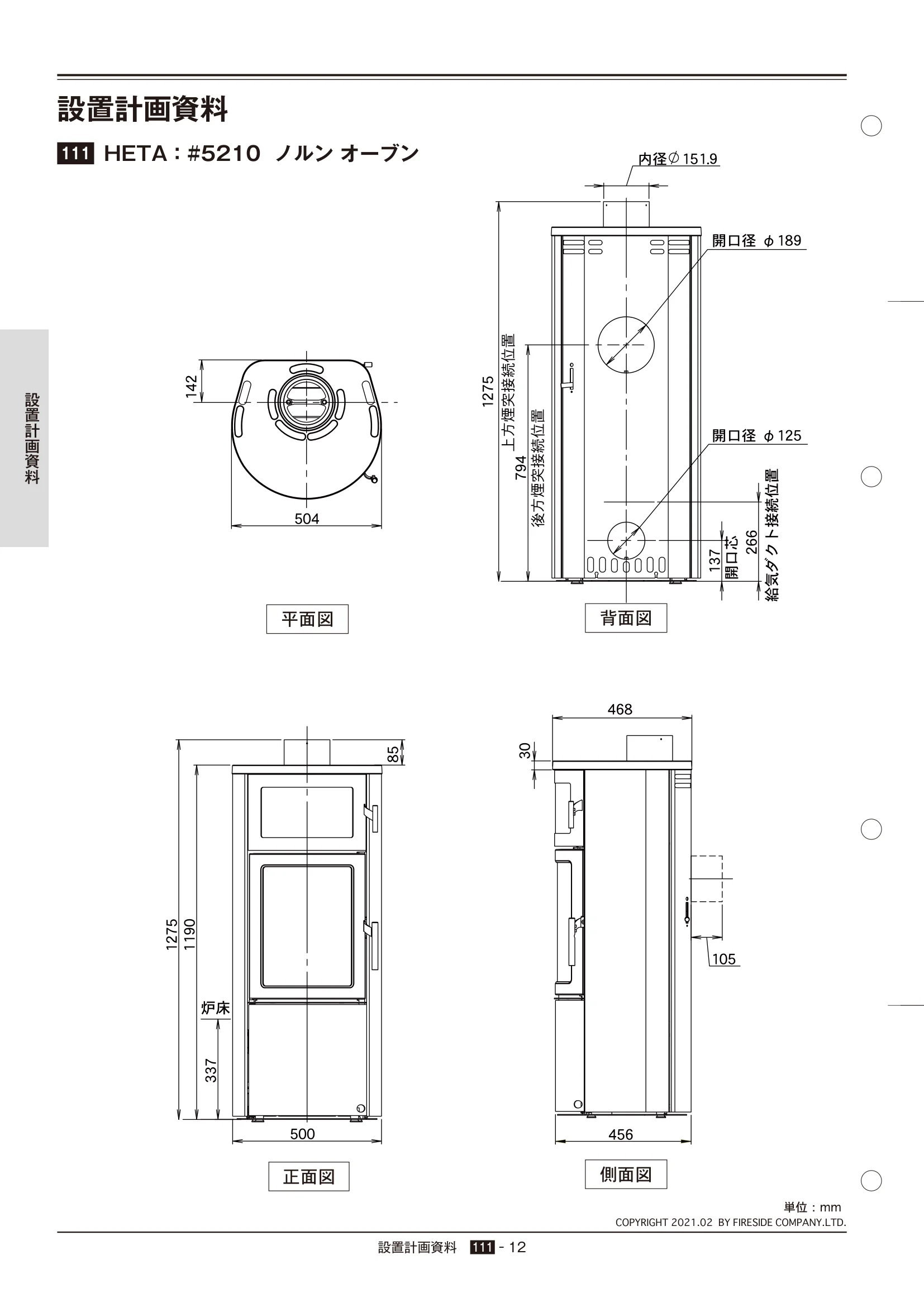

COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料　111 ━ 12 単位：mm 設置計画資料 111 HETA：#5210 ノルン オーブン 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯ φ189 φ125 151.9 1275 137 794 266 開口径 内径 開口芯 給気ダクト接続位置 開口径 上方煙突接続位置 後方煙突接続位置 468 30 456 105 1275 85 1190 500 337 炉床 142 504 正面図 平面図 背面図 側面図 COPYRIGHT 2021.02 BY FIRESIDE COMPANY.LTD. 設置計画資料　111 ━ 13 単位：mm 設置計画資料 本体離隔距離 111 HETA：#5210 ノルン オーブン 設置計画資料薪ストーブ関連の法規告示 号離隔距離◯◯◯◯ N= 床保護後端から煙突芯まで。 後方N 側方O 幅P 奥行きQ 最大69 452 以上 904 以上 691 以上 ◯コーナー設置時は 煙突を垂直のみ の接続とする。 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 NQPO 煙突芯 煙突芯 ＣADB 煙突芯 EF 2. 床の保護範囲 3. 本体離隔距離 4. 煙突離隔距離 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離 隔距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 3-2　告示225 号離隔距離（可燃物燃焼部分） 前方：ストーブ前面より1869、遮熱板設置時623。 上方：ストーブトップより995、遮熱板設置時498。 壁仕上 ABCDEF 遮熱板なし 1239 1194 1381 1446 1239 1462 遮熱板あり 413 398 555 650 413 636 3-2-1　遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2700 1850 1985 1850 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階 など内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上 げと下地が不燃材料の場合は除外される。 ◯煙突水平接続時は煙突水平距離500 ㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 330 300 遮熱板あり 150 150 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 754 1298 783 1298 3-1-1　遮熱板寸法（最小離隔距離） 3-1　メーカー離隔距離 ◯ 遮熱板とは25 ㎜以上の空気層のある不燃材壁。 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 200 300 342 552 200 422 遮熱板あり 150 150 292 402 150 372
