ファイヤーサイド 367 SET AMBITION20190619
資料

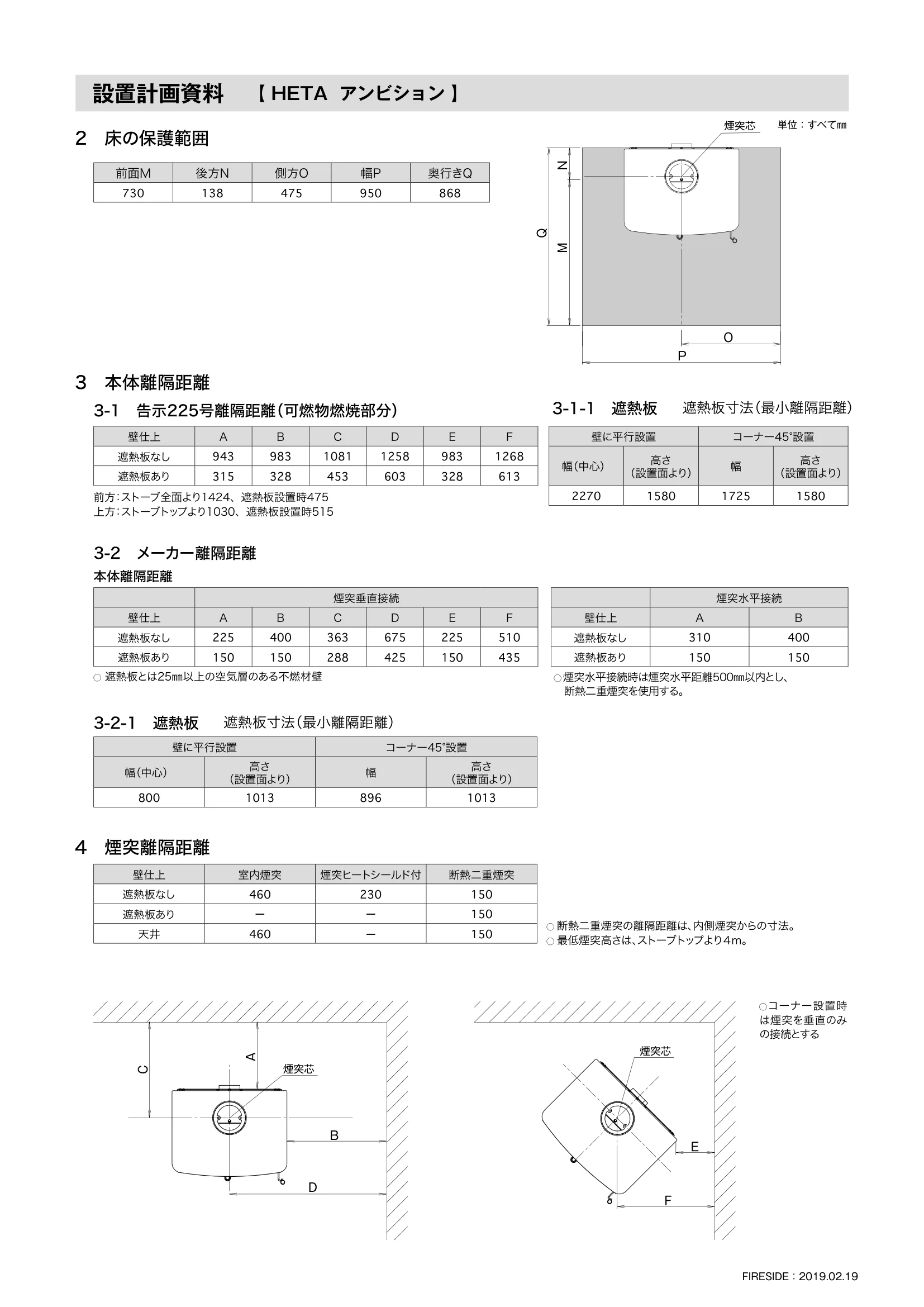

FIRESIDE：2019.02.19 設置計画資料 【 HETA アンビション 】 ◯コーナー設置時 は煙突を垂直のみ の接続とする 2　床の保護範囲 前面M 後方N 側方O 幅P 奥行きQ 730 138 475 950 868 単位：すべて㎜ 3　本体離隔距離 3-1　告示225号離隔距離（可燃物燃焼部分） 前方：ストーブ全面より1424、遮熱板設置時475 上方：ストーブトップより1030、遮熱板設置時515 壁仕上 ABCDEF 遮熱板なし 943 983 1081 1258 983 1268 遮熱板あり 315 328 453 603 328 613 ◯煙突水平接続時は煙突水平距離500㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 310 400 遮熱板あり 150 150 3-1-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2270 1580 1725 1580 3-2-1　遮熱板 遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 800 1013 896 1013 3-2　メーカー離隔距離 ◯ 遮熱板とは25㎜以上の空気層のある不燃材壁 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 225 400 363 675 225 510 遮熱板あり 150 150 288 425 150 435 本体離隔距離 4　煙突離隔距離 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 煙突芯 NMQOP 煙突芯 ABCD 煙突芯 EF
