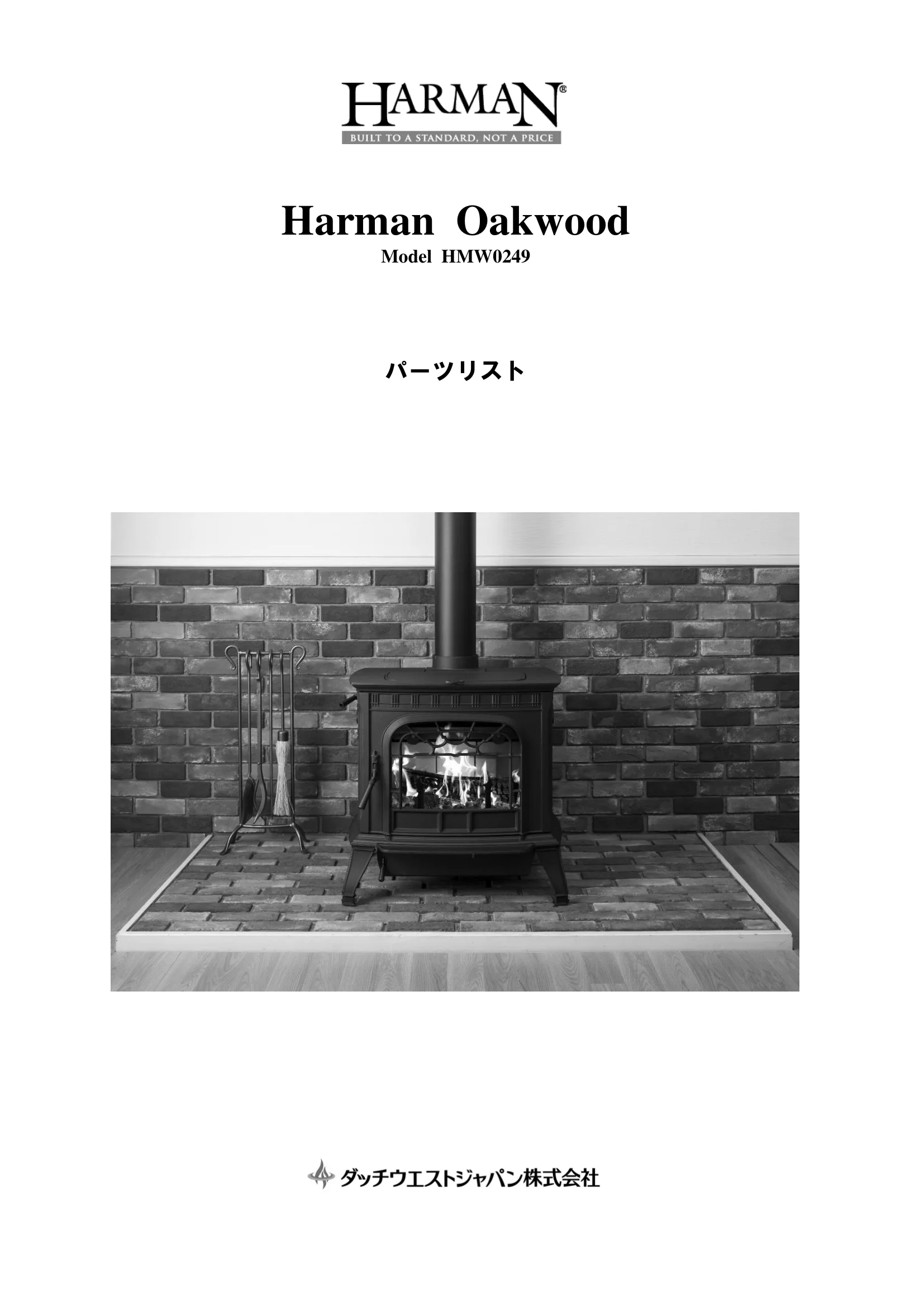

Harman Oakwood
パーツリスト
Model HMW0249

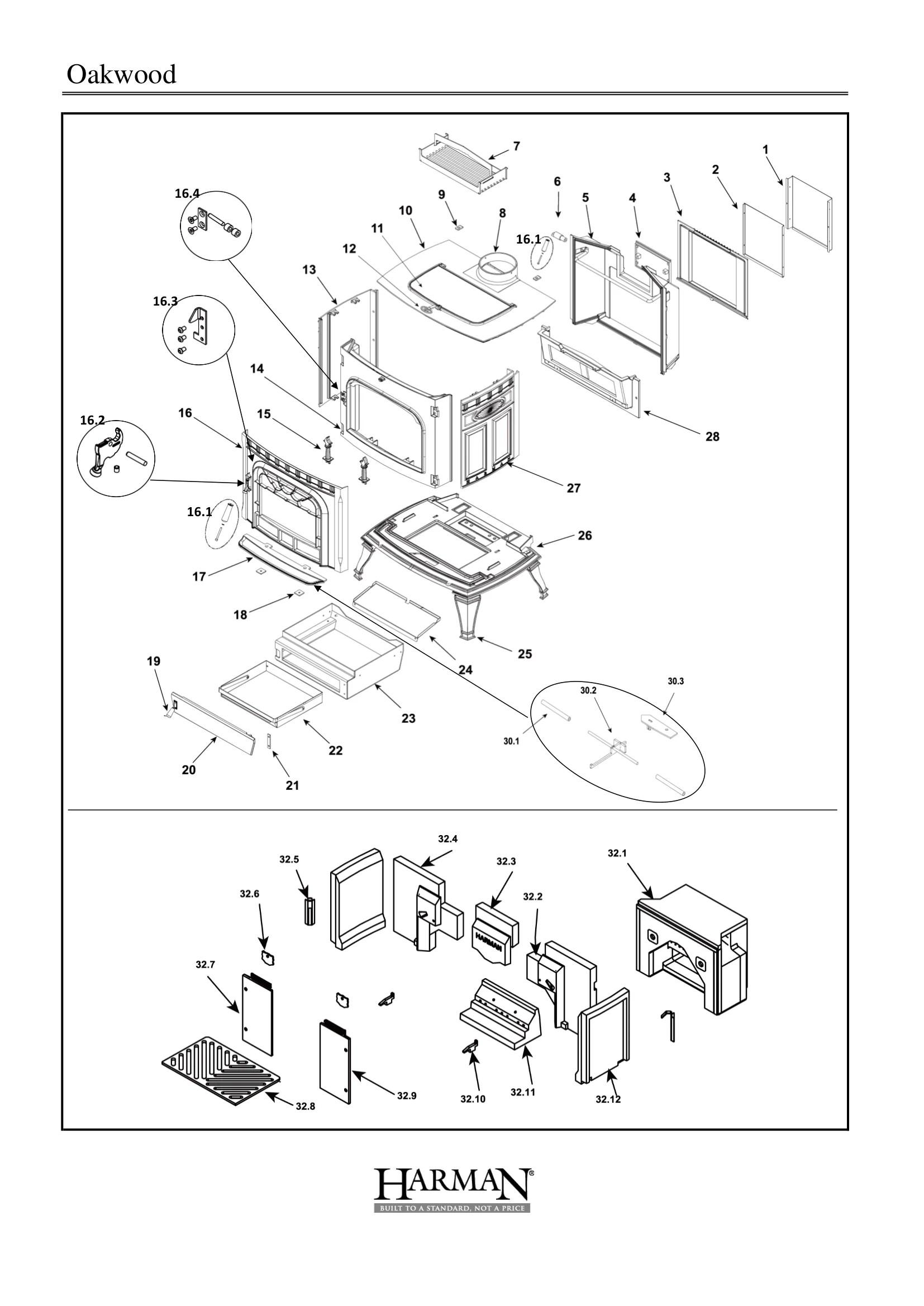

Oakwood
16.4
16.3
16.2
16.1
16.1

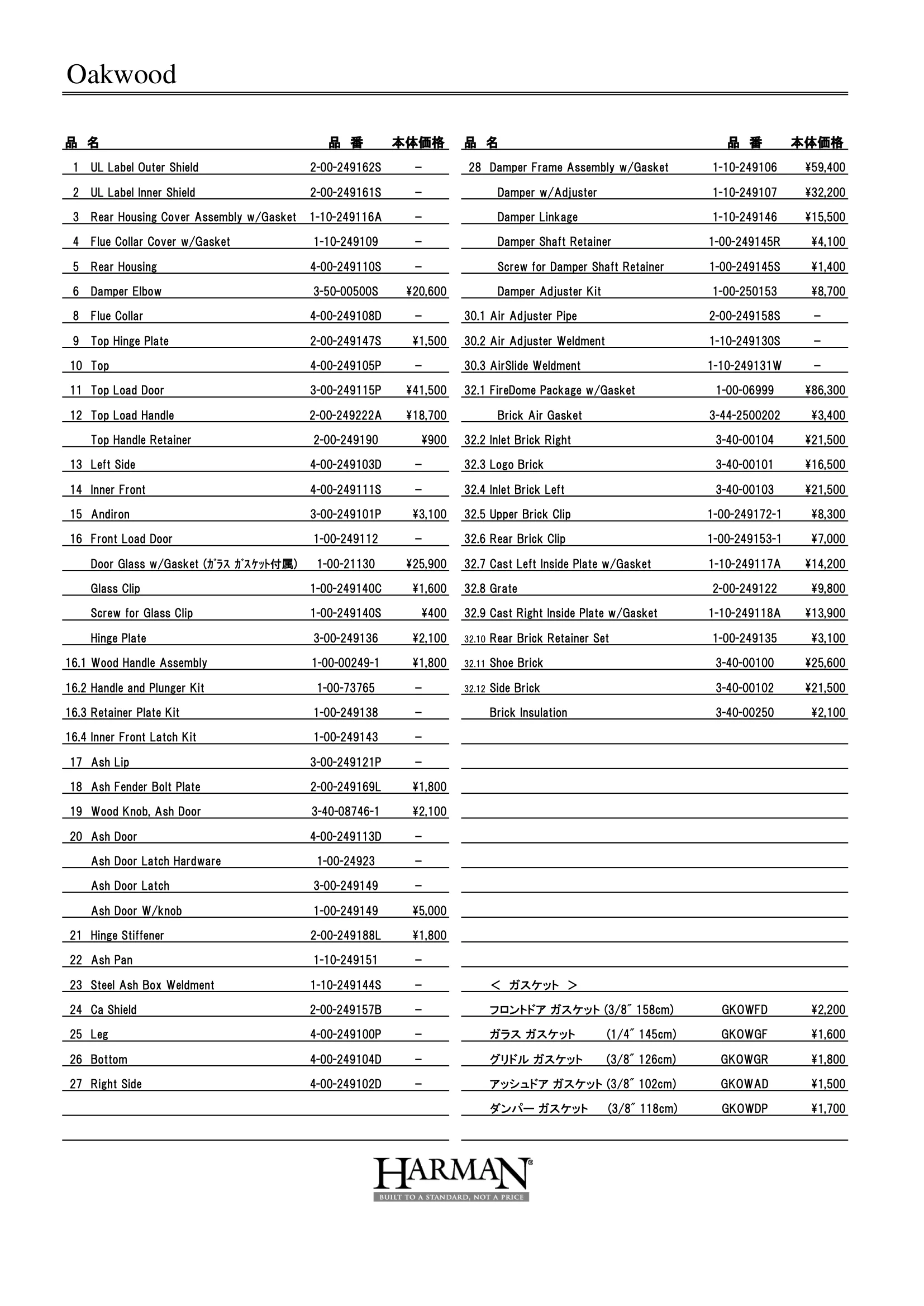

Oakwood
品 名
品 番
本体価格
品 名
品 番
本体価格
1
UL Label Outer Shield
2-00-249162S
ｰ
28 Damper Frame Assembly w/Gasket
1-10-249106
\59,400
2
UL Label Inner Shield
2-00-249161S
ｰ
Damper w/Adjuster
1-10-249107
\32,200
3
Rear Housing Cover Assembly w/Gasket
1-10-249116A
ｰ
Damper Linkage
1-10-249146
\15,500
4
Flue Collar Cover w/Gasket
1-10-249109
ｰ
Damper Shaft Retainer
1-00-249145R
\4,100
5
Rear Housing
4-00-249110S
ｰ
Screw for Damper Shaft Retainer
1-00-249145S
\1,400
6
Damper Elbow
3-50-00500S
\20,600
Damper Adjuster Kit
1-00-250153
\8,700
8
Flue Collar
4-00-249108D
ｰ
30.1 Air Adjuster Pipe
2-00-249158S
ｰ
9
Top Hinge Plate
2-00-249147S
\1,500
30.2 Air Adjuster Weldment
1-10-249130S
ｰ
10 Top
4-00-249105P
ｰ
30.3 AirSlide Weldment
1-10-249131W
ｰ
11 Top Load Door
3-00-249115P
\41,500
32.1 FireDome Package w/Gasket
1-00-06999
\86,300
12 Top Load Handle
2-00-249222A
\18,700
Brick Air Gasket
3-44-2500202
\3,400
Top Handle Retainer
2-00-249190
\900
32.2 Inlet Brick Right
3-40-00104
\21,500
13 Left Side
4-00-249103D
ｰ
32.3 Logo Brick
3-40-00101
\16,500
14 Inner Front
4-00-249111S
ｰ
32.4 Inlet Brick Left
3-40-00103
\21,500
15 Andiron
3-00-249101P
\3,100
32.5 Upper Brick Clip
1-00-249172-1
\8,300
16 Front Load Door
1-00-249112
ｰ
32.6 Rear Brick Clip
1-00-249153-1
\7,000
Door Glass w/Gasket (ｶﾞﾗｽ ｶﾞｽｹｯﾄ付属)
1-00-21130
\25,900
32.7 Cast Left Inside Plate w/Gasket
1-10-249117A
\14,200
Glass Clip
1-00-249140C
\1,600
32.8 Grate
2-00-249122
\9,800
Screw for Glass Clip
1-00-249140S
\400
32.9 Cast Right Inside Plate w/Gasket
1-10-249118A
\13,900
Hinge Plate
3-00-249136
\2,100
32.10 Rear Brick Retainer Set
1-00-249135
\3,100
16.1 Wood Handle Assembly
1-00-00249-1
\1,800
32.11 Shoe Brick
3-40-00100
\25,600
16.2 Handle and Plunger Kit
1-00-73765
ｰ
32.12 Side Brick
3-40-00102
\21,500
16.3 Retainer Plate Kit
1-00-249138
ｰ
Brick Insulation
3-40-00250
\2,100
16.4 Inner Front Latch Kit
1-00-249143
ｰ
17 Ash Lip
3-00-249121P
ｰ
18 Ash Fender Bolt Plate
2-00-249169L
\1,800
19 Wood Knob, Ash Door
3-40-08746-1
\2,100
20 Ash Door
4-00-249113D
ｰ
Ash Door Latch Hardware
1-00-24923
ｰ
Ash Door Latch
3-00-249149
ｰ
Ash Door W/knob
1-00-249149
\5,000
21 Hinge Stiffener
2-00-249188L
\1,800
22 Ash Pan
1-10-249151
ｰ
23 Steel Ash Box Weldment
1-10-249144S
ｰ
＜ ガスケット ＞
24 Ca Shield
2-00-249157B
ｰ
フロントドア ガスケット (3/8" 158cm)
GKOWFD
\2,200
25 Leg
4-00-249100P
ｰ
ガラス ガスケット (1/4" 145cm)
GKOWGF
\1,600
26 Bottom
4-00-249104D
ｰ
グリドル ガスケット (3/8" 126cm)
GKOWGR
\1,800
27 Right Side
4-00-249102D
ｰ
アッシュドア ガスケット (3/8" 102cm)
GKOWAD
\1,500
ダンパー ガスケット (3/8" 118cm)
GKOWDP
\1,700
※このパーツリストの記載内容は、2023年3月現在のものです。
※製品改良のため、予告なく仕様・規格を変更することがあります。
価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。
※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。
※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。
※価格記載がなく 「－」で表示されているパーツは受注発注品です。
※この部品図においての右・左は、ストーブを正面から見た場合のものです。
※このストーブのネジ類は、全てインチサイズです。
※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。
