ハーマン P68（2023年版）
パーツリスト

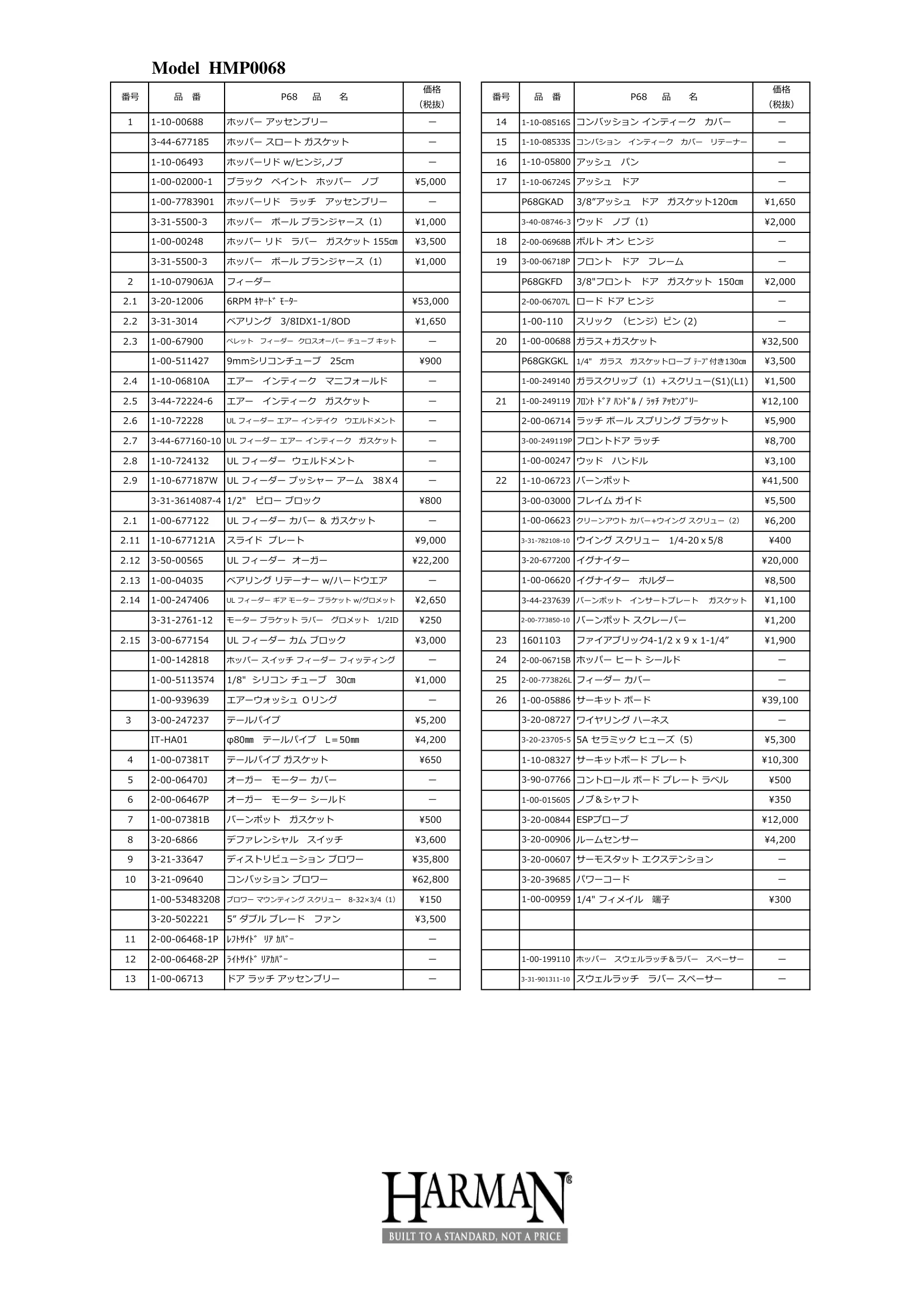

HARMAN　PELLET STOVE　P68 Model HMP0068 パーツリスト Model HMP0068 Model HMP0068 番号 品　番 P68 品　　名 価格 （税抜） 番号 品　番 P68 品　　名 価格 （税抜） 1 1-10-00688 ホッパー アッセンブリー ー 14 1-10-08516S コンバッション インティーク　カバー ー 3-44-677185 ホッパー スロート ガスケット ー 15 1-10-08533S コンバション　インティーク　カバー　リテーナー ー 1-10-06493 ホッパーリド w/ヒンジ,ノブ ー 16 1-10-05800 アッシュ　パン ー 1-00-02000-1 ブラック　ペイント　ホッパー　ノブ ¥5,000 17 1-10-06724S アッシュ　ドア ー 1-00-7783901 ホッパーリド　ラッチ　アッセンブリー ー P68GKAD 3/8”アッシュ　ドア　ガスケット120㎝ ¥1,650 3-31-5500-3 ホッパー　ボール プランジャース（1） ¥1,000 3-40-08746-3 ウッド　ノブ（1） ¥2,000 1-00-00248 ホッパー リド　ラバー　ガスケット 155㎝ ¥3,500 18 2-00-06968B ボルト オン ヒンジ ー 3-31-5500-3 ホッパー　ボール プランジャース（1） ¥1,000 19 3-00-06718P フロント　ドア　フレーム ー 2 1-10-07906JA フィーダー P68GKFD 3/8"フロント　ドア　ガスケット 150㎝ ¥2,000 2.1 3-20-12006 6RPM ｷﾔｰﾄﾞ ﾓｰﾀｰ ¥53,000 2-00-06707L ロード ドア ヒンジ ー 2.2 3-31-3014 ベアリング　3/8IDX1-1/8OD ¥1,650 1-00-110 スリック （ヒンジ）ピン (2) ー 2.3 1-00-67900 ペレット　フィーダー クロスオーバー チューブ キット ー 20 1-00-00688 ガラス＋ガスケット ¥32,500 1-00-511427 9mmシリコンチューブ　25cm ¥900 P68GKGKL 1/4"　ガラス　ガスケットロープ ﾃｰﾌﾟ付き130㎝ ¥3,500 2.4 1-10-06810A エアー　インティーク　マニフォールド ー 1-00-249140 ガラスクリップ（1）+スクリュー(S1)(L1) ¥1,500 2.5 3-44-72224-6 エアー　インティーク　ガスケット ー 21 1-00-249119 ﾌﾛﾝﾄ ﾄﾞｱ ﾊﾝﾄﾞﾙ / ﾗｯﾁ ｱｯｾﾝﾌﾞﾘｰ ¥12,100 2.6 1-10-72228 UL フィーダー エアー インテイク　ウエルドメント ー 2-00-06714 ラッチ ボール スプリング ブラケット ¥5,900 2.7 3-44-677160-10 UL フィーダー エアー インティーク　ガスケット ー 3-00-249119P フロントドア ラッチ ¥8,700 2.8 1-10-724132 UL フィーダー ウェルドメント ー 1-00-00247 ウッド　ハンドル ¥3,100 2.9 1-10-677187W UL フィーダー プッシャー アーム　38Ｘ4 ー 22 1-10-06723 バーンポット ¥41,500 3-31-3614087-4 1/2"　ピロー ブロック ¥800 3-00-03000 フレイム ガイド ¥5,500 2.1 1-00-677122 UL フィーダー カバー ＆ ガスケット ー 1-00-06623 クリーンアウト カバー+ウイング スクリュー（2） ¥6,200 2.11 1-10-677121A スライド プレート ¥9,000 3-31-782108-10 ウイング スクリュー　1/4-20ｘ5/8 ¥400 2.12 3-50-00565 UL フィーダー オーガー ¥22,200 3-20-677200 イグナイター ¥20,000 2.13 1-00-04035 ベアリング リテーナー w/ハードウエア ー 1-00-06620 イグナイター　ホルダー ¥8,500 2.14 1-00-247406 UL フィーダー ギア モーター ブラケット w/グロメット ¥2,650 3-44-237639 バーンポット　インサートプレート　 ガスケット ¥1,100 3-31-2761-12 モーター ブラケット ラバー　グロメット　1/2ID ¥250 2-00-773850-10 バーンポット スクレーパー ¥1,200 2.15 3-00-677154 UL フィーダー カム ブロック ¥3,000 23 1601103 ファイアブリック4-1/2 x 9 x 1-1/4” ¥1,900 1-00-142818 ホッパー スイッチ フィーダー フィッティング ー 24 2-00-06715B ホッパー ヒート シールド ー 1-00-5113574 1/8" シリコン チューブ　30㎝ ¥1,000 25 2-00-773826L フィーダー カバー ー 1-00-939639 エアーウォッシュ Ｏリング ー 26 1-00-05886 サーキット ボード ¥39,100 3 3-00-247237 テールパイプ ¥5,200 3-20-08727 ワイヤリング ハーネス ー IT-HA01 φ80㎜　テールパイプ　L＝50㎜ ¥4,200 3-20-23705-5 5A セラミック ヒューズ（5） ¥5,300 4 1-00-07381T テールパイプ ガスケット ¥650 1-10-08327 サーキットボード プレート ¥10,300 5 2-00-06470J オーガー　モーター カバー ー 3-90-07766 コントロール ボード プレート ラベル ¥500 6 2-00-06467P オーガー　モーター シールド ー 1-00-015605 ノブ＆シャフト ¥350 7 1-00-07381B バーンポット　ガスケット ¥500 3-20-00844 ESPプローブ ¥12,000 8 3-20-6866 デファレンシャル　スイッチ ¥3,600 3-20-00906 ルームセンサー ¥4,200 9 3-21-33647 ディストリビューション ブロワー ¥35,800 3-20-00607 サーモスタット エクステンション ー 10 3-21-09640 コンバッション ブロワー ¥62,800 3-20-39685 パワーコード ー 1-00-53483208 ブロワー マウンティング スクリュー　8-32×3/4（1） ¥150 1-00-00959 1/4" フィメイル　端子 ¥300 3-20-502221 5” ダブル ブレード　ファン ¥3,500 11 2-00-06468-1P ﾚﾌﾄｻｲﾄﾞ ﾘｱ ｶﾊﾞｰ ー 12 2-00-06468-2P ﾗｲﾄｻｲﾄﾞ ﾘｱｶﾊﾞｰ ー 1-00-199110 ホッパー　スウェルラッチ＆ラバー　スペーサー ー 13 1-00-06713 ドア ラッチ アッセンブリー ー 3-31-901311-10 スウェルラッチ　ラバー スペーサー ー ※このパーツリストの記載内容は、2023年3月現在のものです。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※このストーブのネジ類は、全てインチサイズです。 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
