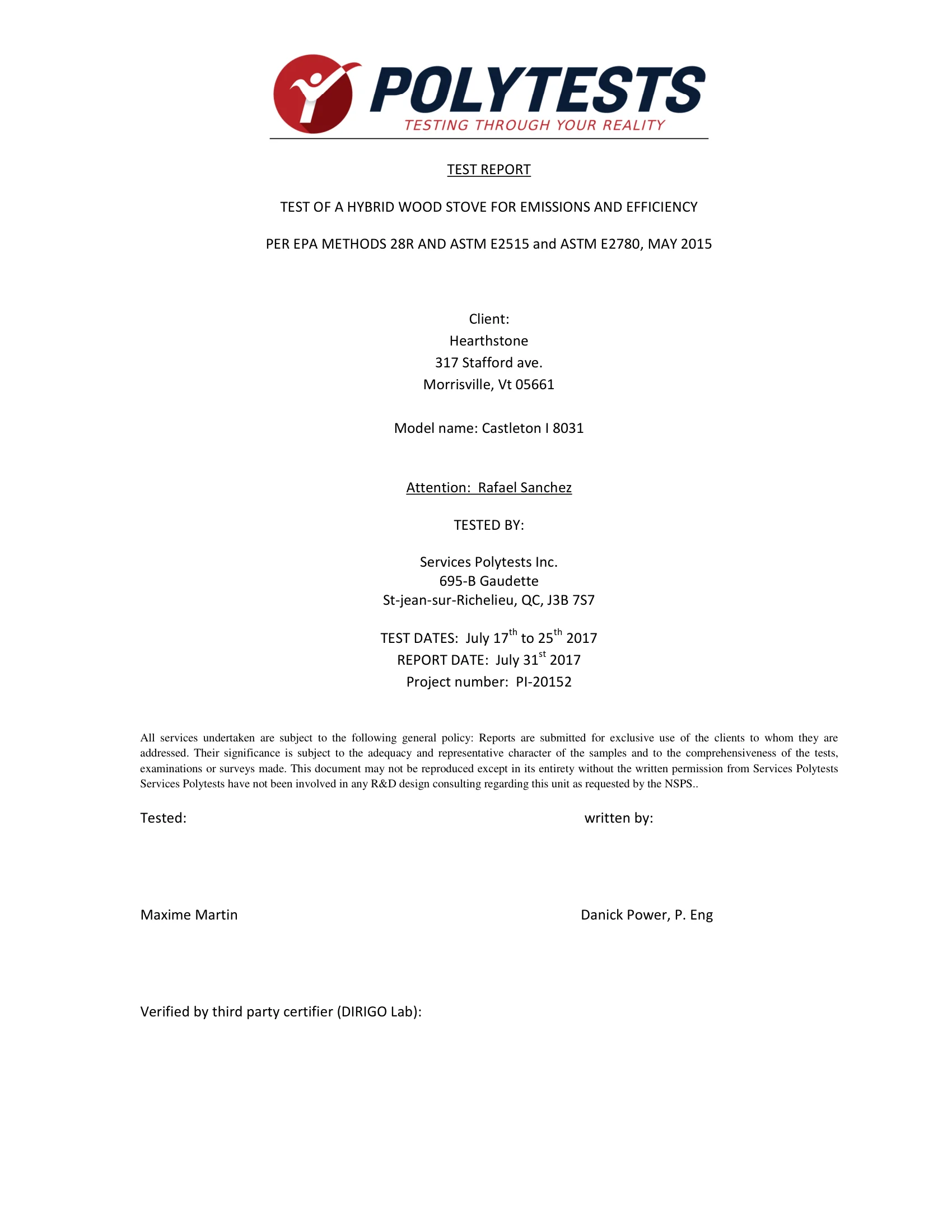

TEST REPORT TEST OF A HYBRID WOOD STOVE FOR EMISSIONS AND EFFICIENCY PER EPA METHODS 28R AND ASTM E2515 and ASTM E2780, MAY 2015 Client: Hearthstone 317 Stafford ave. Morrisville, Vt 05661 Model name: Castleton I 8031 Attention: Rafael Sanchez TESTED BY: Services Polytests Inc. 695-B Gaudette St-jean-sur-Richelieu, QC, J3B 7S7 TEST DATES: July 17th to 25th 2017 REPORT DATE: July 31st 2017 Project number: PI-20152 All services undertaken are subject to the following general policy: Reports are submitted for exclusive use of the clients to whom they are addressed. Their significance is subject to the adequacy and representative character of the samples and to the comprehensiveness of the tests, examinations or surveys made. This document may not be reproduced except in its entirety without the written permission from Services Polytests Services Polytests have not been involved in any R&D design consulting regarding this unit as requested by the NSPS.. Tested: written by: Maxime Martin Danick Power, P. Eng Verified by third party certifier (DIRIGO Lab): St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 2 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th SUMMARY 1 Introduction .................................................................................................................................................. 5 1.1 General ................................................................................................................................................. 5 1.2 Test unit information ........................................................................................................................... 5 1.3 Results .................................................................................................................................................. 5 1.4 Pretest information .............................................................................................................................. 6 2 Summary of test results ................................................................................................................................ 6 2.1 Emissions .............................................................................................................................................. 6 2.2 Average calculation .............................................................................................................................. 7 2.3 Test facility conditions ......................................................................................................................... 7 2.4 Fuel qualities ........................................................................................................................................ 8 2.5 Dilution tunnel flow rate measurements and sampling data (ASTM E2515) ....................................... 9 2.6 Dilution tunnel dual train precision ..................................................................................................... 9 2.7 General summary of results ............................................................................................................... 10 3 Process description ..................................................................................................................................... 11 3.1 Discussion .......................................................................................................................................... 11 3.2 Unit dimensions ................................................................................................................................. 11 3.3 Air supply system ............................................................................................................................... 12 3.4 operation during test ......................................................................................................................... 13 3.5 Start-up operation ............................................................................................................................. 13 3.6 Sampling locations ............................................................................................................................. 14 3.7 Drawings ............................................................................................................................................ 14 3.8 Emissions efficiency testing equipment list ....................................................................................... 14 4 Sampling methods ...................................................................................................................................... 14 4.1 Particulate sampling .......................................................................................................................... 14 5 Quality assurance ....................................................................................................................................... 14 5.1 Instrument calibration ....................................................................................................................... 14 5.1.1 Gas meters ..................................................................................................................................... 14 5.1.2 SCALES ........................................................................................................................................... 14 5.1.3 Gas analyzers ................................................................................................................................. 14 5.2 Test method procedures .................................................................................................................... 15 5.2.1 Leak check procedures .................................................................................................................. 15 5.2.2 Tunnel velocity flow measurement ............................................................................................... 15 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 3 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 5.2.3 Pm sampling proportionality (ASTM E2515) ................................................................................. 15 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 4 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th List of appendix APPENDIX 1: Raw data, forms and results APPENDIX 2: Proportionality results APPENDIX 3: Calibration data APPENDIX 4: Unit pre burn APPENDIX 5: Participants APPENDIX 6: Drawings and specifications APPENDIX 7: Operator’s manual APPENDIX 8: Photographs of test set up APPENDIX 9: Test load photographs APPENDIX 10: Laboratory Operating Procedures APPENDIX 11: Sample calculations APPENDIX 12: Volume calculations APPENDIX 13: Operating instruction APPENDIX 14: Drawing Air flow pattern St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 5 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 1 INTRODUCTION 1.1 GENERAL Laboratory • Location: Services Polytests Inc., 695-B Gaudette St-jean-sur-Richelieu QC, Canada J3B 7S7 • Elevation: 100 feet above sea level Test program • Purpose: unit qualification NSPS 2020 • Test dates: July 17th to 27th 2017 • Test methods used: o Particulate emissions: ASTM E2780-10 ; ASTM E2515-11 methods 28R as referred to in 40 CFR Part 60 Subpart AAA o Efficiency: CSA B415.1-10 1.2 TEST UNIT INFORMATION General • Manufacturer: Hearthstone • Product type: Hybrid wood stove • Combustion system: catalytic, with post combustion • Unit tested: Castleton I 8031 • Option : optional convection fan can be installed on the wood stove 1.3 RESULTS Emission results obtained • Average emission rate: 0.69 grams/hour • Average Efficiency : 77.0 % • Average Co (gr/min) : 0.72 Conformity: NSPS Phase 2020 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 6 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 1.4 PRETEST INFORMATION Unit condition: The unit was received by carrier first week of July 2017. The 50hrs of aging was completed by the manufacturer (all data in Appendix 4). Set up • Venting system type: 6 inch diameter insulated chimney • System height from floor: 15 feet • Particularities: The unit was tested with the convection Fan ON for average numbers (Test #1, 2, 3 and 4), and two confirmation test is done without any convection fan (test #5 and 6). Break in period • Duration: the unit was pre burned by the manufacturer and run for at least 50 hours, adequate documentation of fuel additions, flue and unit temperatures recorded. • Fuel: BC FIR between 19% and 25% 2 SUMMARY OF TEST RESULTS 2.1 EMISSIONS Run Number Test Date (AAA-MM- DD) Emission Rate (g/hr) Burn Rate (kg/hr) 1st hour Emission Rate (g/hr) CSA B415.1 CO emission Gr/hr CSA B415.1 CO emission Gr/Kg dry CSA B415.1 CO emission Gr/Mj 1 2017-07-17 0,55 0,963 2,193 28,411 30,038 1,909 2 2017-07-18 0,54 1,486 1,474 36,106 24,529 1,628 3 2017-07-19 1,48 1,771 3,93 92,96 52,47 3,63 4 2017-07-20 0,47 0,950 2,18 33,94 36,36 2,34 5 2017-07-21 0,37 0,816 2,09 18,14 22,22 1,43 6 2017-07-25 0,44 0,934 1,69 27,92 30,46 1,97 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 7 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 2.2 AVERAGE CALCULATION Test No. Burn Rate (Kg/hr) (E) Ave. Emission Rate g/hr (OHE) % Heat Output (BTU/HR) CSA B415.1 CO emission g/min 4 0,95 0,475 0,79 13781 0,57 1 0,96 0,546 0,79 14115 0,47 2 1,49 0,544 0,76 21033 0,60 3 1,77 1,477 0,73 24292 1,55 Weighted particulate emission average of 4 test runs: 0.69 grams per hour. Weighted average HHV efficiency of 4 test runs: 77.0 %. Average Co 0.72 gr/min 2.3 TEST FACILITY CONDITIONS Run Number Room Temperature Barometric pressure Relative humidity Air Velocity Before After Before After Before After Before After (F) (F) (in.Hg) (in.Hg) (%) (%) (ft/min) (ft/min) 1 80 78 29,766 29,707 72 53 3 6 2 81 87 29,796 29,707 50 47 3 6 3 84 88 29,707 29,648 52 40 4 6 4 83 87 29,648 29,619 52,8 43 6 7 5 81 87 29,589 29,560 38 35 6 9 6 79 81 29,589 29,560 49,5 43,6 3 6 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 8 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 2.4 FUEL QUALITIES Run Number Pre-test Load Test Load Loading Weight Wet Basis (lbs) Moisture Content Dry Basis (%) Coal bed Weight (lbs) Weight Wet Basis (lbs) Density Wet Basis (lbs/cuft) Moisture Content Dry Basis (%) Piece Lengt h (in.) Numbe r of 2X4's Numbe r of 4x4's Numbe r of Spacers 1 25,30 21,58 3,0 13,09 6,891 20,51 13,25 3 2 16 2 25,05 22,11 0,0 13,18 6,937 20,67 13,5 3 2 16 3 25,25 21,35 3,3 13,22 6,957 20,91 13,5 3 2 16 4 27,42 21,84 3,1 13,28 6,988 20,79 13,63 3 2 16 5 26,14 20,91 3,0 13,21 6,951 21,02 13 3 2 16 6 25,20 21,31 2,7 13,30 6,999 20,72 13,5 3 2 16 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 9 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 2.5 DILUTION TUNNEL FLOW RATE MEASUREMENTS AND SAMPLING DATA (ASTM E2515) Average dilution tunnel measurements Sample Data Run Number Burn Rate (Min) Volumetric Flow Rate (dscf/min) Total Temperatures (°R) Volume sampled (DSCF) Particulate catch (mg) 1 2 1 2 1 307 172,22 553,91 55,449 54,931 3,00 2,80 2 200 166,69 567,31 36,190 35,474 2,00 1,90 3 168 164,41 574,42 30,185 29,815 4,60 4,50 4 315 162,31 554,11 58,752 58,170 3,00 2,70 5 364 171,16 552,92 65,466 64,997 2,50 2,30 6 321 175,59 554,94 56,833 56,224 2,50 2,40 2.6 DILUTION TUNNEL DUAL TRAIN PRECISION Run Number Sample Ratio Total Emission (g) Train 1 Train 2 Train 1 Train 2 % Deviation 1 953,49 962,49 2,87 2,71 2,95% 2 921,18 939,78 1,84 1,79 1,57% 3 915,06 926,42 4,15 4,12 0,47% 4 870,25 878,96 2,61 2,37 4,77% 5 951,70 958,56 2,35 2,18 3,84% 6 991,72 1002,47 2,40 2,32 1,51% St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 10 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 2.7 GENERAL SUMMARY OF RESULTS Run Number Burn Rate (kg/hr) Average Surface Temperature (F) Change in surface Temperature (F) Initial Draft (in. H2O) static pressure tunnel (in. H2O) Primary Air Setting Run Time (min) 1 0,963 358,63 -93,8 0,051 0,240 minimum setting 307 2 1,486 430,02 -59,3 0,065 0,234 0.72 drill bit 200 3 1,771 438,65 -64,8 0,064 0,233 Full open 168 4 0,950 361,70 -119,9 0,050 0,229 minimum setting 315 5 0,816 352,38 -131,5 0,054 0,237 minimum setting 364 6 0,934 375,14 -100,4 0,055 0,242 minimum setting 321 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 11 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 3 PROCESS DESCRIPTION 3.1 DISCUSSION The unit was delivered by the client and received in a good condition. Three Preliminary runs were done at the lab to ensure repeatability of testing done by manufacturer at his location before official test series. Four runs have been done for weighted average with the optional convection fan at “ON” position. Two confirmation tests were done without the optional convection fan. 3.2 UNIT DIMENSIONS Baffle • Location: between top of combustion chamber and hearth • Restriction: 2.0 inch X 15.125 inch at the front of the unit • Dimensions: cover the hearth area minus the restriction at the front • Material: Gemcolite ½ inch thick. Bricks • All stove made from soapstone, bottom made from cast Iron with lining of soapstone in the firebox Flue gas exhaust • Location: top flue or rear flue • Dimensions: 6 in. diameter • Material: Cast Iron Gasket • For all details refer to appendix 6 Overall unit dimension • Overall dimensions : 24 ¾ inch wide x 23 ½ inch deep x 26 ¼ inch high • Usable volume : 1.9 cuft Convection fan • Convection fan blower: • Free air : 150 CFM 110-120V (ref. : PT#90-57000) Catalyst (appendix 6 for details): • Applied Ceramics – P/N WF-4150001076 • Cell density: 50 CPSI • Material : 16 Ga SS430 or 304 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 12 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 3.3 AIR SUPPLY SYSTEM Description • Primary air: Window wash design in cast iron channel fully gasketed on the top and bottom of the combustion chamber. Air intake on the middle-left side of the unit (if facing door of stove) • Secondary air: secondary tube design with air intake coming from the bottom rear of unit, then up through a steel riser tube to the secondary air tube. Characterization The following table shows the inlet and outlet sections of each system. The air introduction system number is referred to on a set of drawings in Appendix 6. AIR INTRODUCTION SYSTEM INLET (1) sq. in. OUTLET (sq. in.) Identification Type Imin Imax Controlled APPENDIX 14 SHARED and PA Primary (air control slide) 0.5625 (air control slide) 3.000 yes (air wash) 3.694 APPENDIX 14 SHARED and SA Secondary (Riser Opening) 0.75 (Riser Opening) 0.75 yes (Secondary tube Holes) 1.156 Appendix 14 TA Pilot Controlled by primary Controlled by primary None (orifice) 0.110 * This section would be filled by measuring and comparing with the manufacturer’s drawings included in the test report. Legend Identification: Tag name referred to on drawings in Appendix 14, section airflow pattern Type: Characterization of air intake Imin: Minimum air intake of a particular air channel Imax: Maximum air intake of a particular air channel Controlled: Determines if a provision for air control is present Outlet: Total air outlet of a particular air channel St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 13 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 3.4 OPERATION DURING TEST Run #1 This run was performed on July 17th 2017. It lasted 307 minutes and a 0.96 kg/hr burn rate was obtained & emission at 0.55 gr/hr. The optional convection fan Option was at on position during the entire test. The test was done at the minimum air setting. The stove cannot be operated below a category 2 burn rate due to a fixed stop. This setting cannot be changed by the consumer Run #2 This run was performed on July 18th 2017. It lasted 200 minutes and a 1.49 kg/hr burn rate was obtained & emission at 0.54 gr/hr. The optional convection fan Option was at on position during the entire test. Run #3 This run was performed on July 19th 2017. It lasted 168 minutes and a 1.77 kg/hr burn rate was obtained & emission at 1.48 gr/hr. The optional convection fan Option was at on position during the entire test. Run #4 This run was performed on July 20th 2017. It lasted 315 minutes and a 0.95 kg/hr burn rate was obtained & emission at 0.47 gr/hr. The optional convection fan Option was at on position during the entire test. The test was done at the minimum air setting. The stove cannot be operated below a category 2 burn rate due to a fixed stop. This setting cannot be changed by the consumer Run #5 This run was performed as a no fan confirmation test on July 21st 2017. It lasted 364 minutes and a 0.82 kg/hr burn rate was obtained & emission at 0.37 gr/hr. The optional convection fan Option was at OFF position during the entire test. Test failed due to delta T greater than 126°F Run #6 This run was performed as a re-test of a no-fan confirmation test on July 25th 2017. It lasted 321 minutes and a 0.93 kg/hr burn rate was obtained & emission at 0.44 gr/hr. The optional convection fan Option was at OFF position during the entire test. • Details: Refer to the front page of each test run data sheets found in appendix for the detailed test sequence showing air supply settings and adjustments, fuel bed adjustments and operational specifics of the test unit. Test fuel cribs • Type of wood: Douglas fir, grade c or better, 19 to 25% dry basis moisture content • Description: for each test, description of the fuel crib is found on the front page of each test run data sheet together with photograph in appendix. St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 14 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th 3.6 SAMPLING LOCATIONS Particulate samples are collected from the dilution tunnel at a point 15 feet from the tunnel entrance. The tunnel has two elbows and two mixing baffles in the system ahead of the sampling section. The sampling section is a continuous 15 foot section of 8 inch diameter pipe straight over its entire length. Tunnel velocity pressure is determined by a standard pitot tube located 48 inches from the beginning of the sampling section. Thermocouple is installed on the pitot tube to measure the dry bulb temperature. MC is assumed, as allowed, to be 4%. Tunnel samplers are located 56 inches downstream of the pitot tube and 16 inches upstream from the end of this section. 3.7 DRAWINGS Various drawings of the stack gas sampling train and of dilution tunnel system are found in Appendix 1. 3.8 EMISSIONS EFFICIENCY TESTING EQUIPMENT LIST The complete test equipment list together with all corresponding calibration data can be found in Appendix 3. 4 SAMPLING METHODS 4.1 PARTICULATE SAMPLING Particulates were sampled in strict accordance with ASTM E2515. This method uses two identical sampling systems with Gelman A/E 61631 binder free (or equivalent), 47 mm diameter filters. The dryers used in the sample systems are filled with "Drierite" before each test run. 5 QUALITY ASSURANCE 5.1 INSTRUMENT CALIBRATION 5.1.1 GAS METERS At the conclusion of each test program the gas meters are verified using the reference dry gas meter. This process involves sampling the train operation for 1 cubic foot of volume. With readings made to .01 fr', the resolution is 1 %, giving an accuracy higher than the 2% required by the standard. 5.1.2 SCALES Before each test program, the different scales used are checked with traceable calibration weights to ensure their accuracy. 5.1.3 GAS ANALYZERS The continuous analyzers are zeroed and spanned before each test with NBS traceable gases. A mid-scale multi-component calibration gas is then analyzed (values are recorded). At the conclusion of a test, the St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 15 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th instruments are checked again with zero, span and calibration gases (values are recorded only). The drift in each meter is then calculated and must not exceed 5% of the scale used for the test. 5.2 TEST METHOD PROCEDURES 5.2.1 LEAK CHECK PROCEDURES Before and after each test, each sample train is tested for leaks. Leakage rates are measured and must not exceed 0.02 CFM or 4% of the sampling rate. Leak checks are performed checking the entire sampling train. Pre-test leak checks are conducted with a vacuum of 5 inches of mercury, the post-test leak check is conducted at the highest vacuum reached during the test or 5" Hg, whichever is greater. If leakage limits are not met, the test run is rejected. During these tests, the vacuum is typically less than 2 inches of mercury. Thus, leakage rates reported are expected to be much higher than actual leakage during the tests. 5.2.2 TUNNEL VELOCITY FLOW MEASUREMENT The tunnel velocity is calculated from a center point pitot tube signal multiplied by an adjustment factor. This factor is determined by a traverse of the tunnel as prescribed in EPA Method 1. Final tunnel velocities and flow rates are calculated from EPA Method 2, Equation 6.9 and 6.10. (Tunnel cross sectional area is the average from both lines of traverse.) Pitot tubes are cleaned before each test and leak checks are conducted after each test. 5.2.3 PM SAMPLING PROPORTIONALITY (ASTM E2515) Proportionalities were calculated in accordance with ASTM E2515. The data and results are found in appendix. St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 16 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th APPENDIX 1: Raw data, forms and results DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Paramètres Tous les facteurs de corrections et autres paramètres qui peuvent être modifiés par l’utilisateur du fichier sont regroupés ici. Code verrouillage: HEA Description du test Test standard EPA Run # 1 Date 17-07-2017 Technicien M.M Project # PI 20152 Description de l'unité Manufacturier HEARTHSTONE Modèle Castleton 8031 Combustion system Cat Appliance type WOOD STOVE Firebox volume 1,9 cu ft. Appliance weight empty N.A lbs Appliance weight full N.A lbs Paramètres du test Logging time 1 min Manufacturer's rated heat output N.A BTU/h Donnée fournie par le manfacturier Targeted category 1 Targeted output N.A BTU/h Cp steel N.A BTU/lb-°F Échantillonnage Blank sampling rate 0,20 cuft/min Internal probe diameter 0,18 in. Calibration Factor (DGM #1): 0,987 Dimensionless Equipment number (DGM #1): EM 178 Calibration Factor (DGM #2): 0,996 Dimensionless Equipment number (DGM #2): EM 179 Calibration Factor (DGM #3): 0,986 Equipment number (DGM #3): EM 070 Dimensionless Tunnel Targeted tunnel flow rate 140 scfm Tunnel diameter 6 in. Molecular weight 28,78 May be assumed to be 28,78 (EPA) Si B-415 = 29 Pitot tube type Standard Pitot tube coefficient 0,99 Dimensionless Project nu. PI 20152 Date 17-07-2017 Technicien M.M Fuel data Fuel type Dimension Fuel specie D. Fir HHV 19810,0 kJ/kg D. Fir Oak/Maple %C 48,7 HHV 19 810 19 887 %H 6,9 %C 48,73 50 %O 43,9 %H 6,87 6,6 %Ash 0,5 %O 43,9 42,9 HHV 8519,2 Btu/lb %Ash 0,5 0,5 LHV 7451,0 Btu/lb HHV (Btu/lb) 8519 8552 LHV (Btu/lb) 7451 7480 Default Fuel Values Paramètres Page 1 of 1 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Start End Barometer (kPa): 100,8 100,6 Barometer (in.Hg): 29,766229 29,707169 Dry Bulb (F): 74,88 77,91 Humidity (%): 72 53 Air velocity (ft/min) 3 6 DGM #1 Final: ####### cuft Final: 544549,910 Liter Initial: ####### cuft Initial: 542863,420 Liter DGM #2 Final: ####### cuft Final: 463781,010 Liter Initial: ####### cuft Initial: 462128,100 Liter DGM room Final: 276,600 cuft Initial: 209,420 cuft Numéro de la ligne dans "Raw data" à partir duquel les données du VRAI test commencent 252 Autres données à rentrer: dans preload data, load data, traverse et filter set weight Project nu. PI 20152 Date 17-07-2017 Technicien M.M Key in data Page 1 of 1 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Preload data sheet Lower Ideal Upper 11,97 13,30 14,63 Load Volume: 0,9074 cu. ft Loading Density: 13,317 lbs./ft3 Number of Spaces: Load Density (wet): 27,884 lbs./ft3 Spacer weight (lbs): Dry Wood Density: 22,934679 Weight Ave. MC x Volume Thick Wide x Length lbs Weight Cubic Inches 2 4 14 1,488 21 21,6 20,8 20,3 20,4 30,98016 112,00 2 4 14 1,98 20,8 20,3 20,9 20,2 20,6 40,7088 112,00 2 4 14 1,97 21 21,3 20,4 20,6 20,7 40,976 112,00 2 4 14 1,942 20,3 20,4 20,6 20,3 20,1 39,50028 112,00 2 4 14 1,68 20,6 20,3 20,4 20,8 21 34,6416 112,00 2 4 14 1,842 21 20,8 20,3 20,2 20 37,68732 112,00 2 4 14 1,93 20,9 20,1 20,8 20,6 20,7 39,7966 112,00 0,00 2 4 14 1,84 23,1 23,6 22,8 20,9 22,8 41,6576 112,00 2 4 14 1,728 23,1 23 23,6 22,8 22,3 39,67488 112,00 2 4 14 1,698 22,8 22,9 23 23,1 23,3 39,08796 112,00 2 4 14 2,03 22,9 22,8 22,5 22,1 22,3 45,7156 112,00 2 4 14 1,69 23 23,3 23,4 22,8 22,3 38,8024 112,00 2 4 14 1,686 22 22,1 22,8 22,7 22,9 37,935 112,00 2 4 14 1,798 21,8 21,6 21,8 21,5 21,3 38,8368 112,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 546,001 PreTest Load Weight: 25,30 lbs. Dry Weight: 9,44 kg. Average Moisture Content: % Dry: 21,58 21,58 Wet: 17,75 Must be 18-28 must be 15,2-22 Project nu. PI 20152 Date 17-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Preload Data Page 1 of 1 Confidentiel 27/07/2017 Page 1 FUEL LOAD DATA SHEET, CSA B415 Lower Ideal Upper 12,0 13,3 14,6 * For boilers, a loading density factor of 10 lb/ft3 is applied Load Volume: 0,41 cu. ft Loading Density: 6,9 lbs./ft3 Number of Spaces: 16 Load Density (wet): 31,7 lbs./ft3 Spacer weight: lbs Dry Wood Density: 26,3 lbs./ft3 Weight Ave. MC x Volume Ave. MC Thick Wide xLength lbs Weight Cubic Inches % 1,5 3,5 13,25 1,43 20,80 20,90 20,60 20,30 20,40 29,3756 69,56 20,6 1,5 3,5 13,25 1,47 20,70 20,30 20,80 20,70 20,30 30,30544 69,56 20,6 1,5 3,5 13,25 1,36 20,80 20,10 20,60 20,20 20,40 27,85288 69,56 20,4 3,5 3,5 13,25 3,56 20,60 20,40 20,30 20,90 20,80 73,4184 162,31 20,6 3,5 3,5 13,25 3,35 20,40 20,60 20,30 20,40 20,80 68,716 162,31 20,5 1,5 0,75 5 0,12 19,60 2,3128 5,63 19,6 1,5 0,75 5 0,12 19,90 2,3482 5,63 19,9 1,5 0,75 5 0,12 20,10 2,412 5,63 20,1 1,5 0,75 5 0,11 20,60 2,266 5,63 20,6 1,5 0,75 5 0,12 20,30 2,5172 5,63 20,3 1,5 0,75 5 0,12 20,40 2,448 5,63 20,4 1,5 0,75 5 0,12 20,60 2,472 5,63 20,6 1,5 0,75 5 0,12 20,40 2,448 5,63 20,4 1,5 0,75 5 0,12 20,30 2,3954 5,63 20,3 1,5 0,75 5 0,12 19,90 2,4278 5,63 19,9 1,5 0,75 5 0,12 20,80 2,4128 5,63 20,8 1,5 0,75 5 0,11 20,60 2,266 5,63 20,6 1,5 0,75 5 0,11 20,90 2,3408 5,63 20,9 1,5 0,75 5 0,12 20,80 2,5376 5,63 20,8 1,5 0,75 5 0,12 20,10 2,412 5,63 20,1 1,5 0,75 5 0,142 20,00 2,84 5,63 20,0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 268,52492 20,4 % Test Load Weight: 13,09 lbs. Dry Weight: 4,93 kg. Average Moisture Content: % Dry: 20,51 Dry(EPA) 20,51 20,51 Wet: 17,02 Dry(B415 20,51 Must be 19-25 must be 15,2-22 Coal Bed Range: 2,6 lbs. to 3,3 lbs. TEST CHARGE: Project nu. PI 20152 Coal bed weight: 3 lbs. Date 17-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Load Data Page 1 of 1 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Tunnel Traverse Worksheet (for velocity calculations) Static Pressure: 0,35 in. H20 Barometer: 29,900 in. Hg Pour un tunnel de 12" et plus, prendre 6 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,0000 B center 0,0000 A1 0,0000 A2 0,0000 A3 0,0000 A4 0,0000 A5 0,0000 A6 0,0000 B1 0,0000 B2 0,0000 B3 0,0000 B4 0,0000 B5 0,0000 B6 0,0000 PITOT CONSTANT= AVERAGE #DIV/0! #DIV/0! 0,0000 0,957 Pour un tunnel moins de 12", prendre 4 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,057 74,86 0,2387 B center 0,056 74,8 0,2366 A1 0,046 74,85 0,2145 A2 0,059 74,89 0,2429 A3 0,063 74,77 0,2510 A4 0,045 74,86 0,2121 B1 0,046 74,910 0,2145 B2 0,054 74,810 0,2324 B3 0,048 74,780 0,2191 B4 0,045 75,710 0,2121 AVERAGE 0,0519 74,9240 0,2274 Project nu. PI 20152 Date 17-07-2017 Technicien M.M Traverse Page 1 of 1 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Filter set weight Ambient blank (g) Date Heure probe front back gasket probe front back gasket probe front back gasket Filter Number 31 600 601 2 34 605 606 4 40 608 625 20 630 Before (1) Before (2) Before (3) Before (4) Before (5) 110,1279 0,1277 0,1290 11,9561 110,1015 0,1264 0,1264 11,9039 110,1087 0,1250 0,1281 11,8179 0,1311 14/07/2017 17:00 Before (6) 110,1278 0,1276 0,1291 11,9560 110,1015 0,1265 0,1264 11,9038 110,1086 0,1249 0,1282 11,8178 0,1310 17/07/2017 09:00 After (1) 110,1284 0,1282 0,1292 11,9601 110,1026 0,1259 0,1265 11,9075 110,1097 0,1258 0,1280 11,8216 0,1312 17/07/2017 19:00 After (2) 110,1281 0,1280 0,1292 11,9575 110,1018 0,1259 0,1264 11,9049 110,1095 0,1257 0,1279 11,8193 0,1311 25/07/2017 08:00 After (3) 110,1281 0,1280 0,1292 11,9575 110,1018 0,1259 0,1264 11,9049 110,1095 0,1257 0,1279 11,8193 0,1311 27/07/2017 08:00 After (4) After (5) After (6) 110,1281 0,1280 0,1292 11,9575 110,1018 0,1259 0,1264 11,9049 110,1095 0,1257 0,1279 11,8193 0,1311 27/07/2017 08:00 Difference 0,0003 0,0004 0,0001 0,0015 0,0003 -0,0006 0,0000 0,0011 0,0009 0,0008 -0,0003 0,0015 0,0001 Total (mg) 2,3 3,1 2,9 0,1 Total ajusté (mg) 2,20 3,00 2,80 Project nu. PI 20152 Date 17-07-2017 Technicien System 2 (g) System 1 (g) 1st hour System 1 (g) Filter set weight Page 1 of 1 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 SFBA EPA EMISSION RESULTS RESULTS Average emission rate: 0,5 g/hr Burn Rate : 0,963 Dry kg/hr Test Duration: 307 min PRESSURE FACTOR: DGM 1 0,97132 BAROMETRIC PRESSURE DGM 2 0,97320 Average: 29,736699 in Hg DGM 3 0,99387 Start: 29,766229 in Hg End: 29,707169 in Hg TEMPERATURE FACTORS DGM 1 0,97113 DGM 2 0,97084 DGM CONTROLLER VALUES DGM 3 0,97496 DGM 1 Final: 19230,599 Cuft Initial: 19171,041 Cuft VOLUMES SAMPLED DGM 1 55,449 SCft DGM 2 Final: 16378,272 Cuft DGM 2 54,931 Scft Initial: 16319,900 Cuft DGM 3 64,185 SCft DGM #3 Final: 276,600 Cuft Initial: 209,420 Cuft TOTAL TUNNEL VOLUME : 52870 TEMPERATURES SAMPLE RATIOS DGM 1 543,699 °R Sample Train 1: 953,493 DGM 2 543,858 °R Sample Train 2: 962,493 CALIBRATION FACTORS Paticulate concentration DGM 1 0,9870 Sample Train 1 0,000056 g/dscf DGM 2 0,9960 Sample Train 2 0,000053 g/dscf DGM #3 0,9860 Room 0,000002 g/dscf TUNNEL FLOW RATE: 172,216 Dscfm TOTAL EMISSIONS PARTICULATE CATCH Sample Train 1 2,87 g Total Sample Train 1: 3,10 mg Sample Train 2 2,71 g Total Sample Train 2: 2,90 mg Total Sample Train 1 1st hour: 2,30 mg EMISSION RATES Sample Train 1 0,56 g/hr Sample Train 2 0,53 g/hr 1st hour emission rate 2,19 g/hr DEVIATION: 2,95% Train 1 Train 2 Cs 5,591E-05 5,27939E-05 Particulates Calculations Page 1 of 1 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Average 0,20 8,28 358,63 257,97 81,56 93,39 377,01 305,09 385,70 385,82 339,55 787,67 ***** *1 *2 *3 *4 *5 *6 *7 *8 * Elapsed Weight Flue Room Tunnel Unit Unit Unit Unit Unit Catalyst Time Raw data row Remaining CO CO2 O2 Gas Temp Dry Bulb Top Back R.Side L.Side Bottom Center min lbs %%% °F °F °F °F °F °F °F °F °F 0,00 252,00 12,9 0,2 2,2 413,1 270,0 79,5 112,0 351,4 410,2 437,7 440,7 425,6 477,7 1,0 253,0 12,9 0,6 1,7 411,7 268,1 79,5 99,5 349,0 409,3 436,5 438,9 424,9 428,5 2,0 254,0 12,8 0,6 2,6 410,2 278,2 79,4 98,4 347,6 407,8 434,8 436,5 424,2 459,3 3,0 255,0 12,8 0,5 3,4 408,1 287,6 79,9 98,4 345,3 405,7 432,6 433,6 423,3 504,8 4,0 256,0 12,7 0,4 3,2 405,7 304,6 79,7 99,5 342,4 403,0 429,6 431,0 422,4 529,1 5,0 257,0 12,7 0,3 5,7 403,1 279,4 79,8 95,2 339,3 399,8 426,4 427,9 421,8 625,9 6,0 258,0 12,6 0,1 3,4 400,6 259,5 79,6 93,6 338,6 396,3 423,3 424,1 420,8 663,1 7,0 259,0 12,5 0,0 2,6 397,9 247,6 79,6 92,6 336,9 392,6 419,9 420,4 419,6 610,8 8,0 260,0 12,6 0,0 2,5 394,9 239,9 79,8 92,3 335,2 388,6 416,4 416,7 417,7 577,3 9,0 261,0 12,5 0,0 2,4 391,7 234,1 80,2 91,7 331,8 384,6 412,2 413,3 416,5 560,0 10,0 262,0 12,5 0,0 2,4 388,8 229,6 80,0 91,3 330,2 380,8 408,3 409,1 415,5 552,2 11,0 263,0 12,5 0,0 2,4 385,8 226,3 80,4 91,5 329,3 376,8 404,3 405,2 413,7 548,1 12,0 264,0 12,3 0,0 2,5 382,8 223,6 80,0 91,0 327,2 372,8 400,3 401,2 412,3 548,4 13,0 265,0 12,3 0,0 2,5 379,8 221,9 80,5 91,1 325,2 369,1 396,4 397,0 411,1 553,7 14,0 266,0 12,3 0,0 2,7 376,6 220,6 80,4 90,9 322,8 365,1 392,7 392,9 409,3 562,2 15,0 267,0 12,2 0,0 2,9 373,5 219,8 80,3 90,5 320,5 361,2 389,0 388,8 408,0 575,7 16,0 268,0 12,2 0,0 3,0 370,4 219,4 80,5 90,8 318,0 357,6 385,5 384,9 406,2 586,5 17,0 269,0 12,2 0,0 3,0 367,5 219,3 80,4 91,0 316,6 353,8 381,9 381,2 404,0 597,7 18,0 270,0 12,2 0,0 3,1 364,6 219,9 80,1 90,6 314,5 350,2 378,4 377,5 402,2 609,3 19,0 271,0 12,2 0,0 3,1 361,6 220,7 80,3 90,7 311,7 346,8 375,1 373,8 400,8 620,9 20,0 272,0 12,1 0,0 4,2 358,9 223,4 80,0 91,0 310,6 343,1 371,8 369,9 399,0 641,5 21,0 273,0 12,0 0,0 6,6 356,4 232,7 80,0 91,7 309,3 339,9 368,8 366,3 397,5 731,7 22,0 274,0 12,0 0,1 8,6 353,5 245,1 80,1 92,2 306,3 336,6 365,8 363,0 395,5 862,6 23,0 275,0 11,9 0,1 8,1 351,2 253,7 80,3 92,1 306,1 333,3 363,1 359,9 393,7 871,0 24,0 276,0 11,8 0,0 7,1 348,9 257,9 80,5 92,3 305,1 330,2 360,3 356,5 392,5 852,1 25,0 277,0 11,7 0,0 6,6 346,9 260,3 80,5 92,4 305,3 327,2 357,7 353,5 390,7 844,7 26,0 278,0 11,5 0,1 6,1 344,7 262,1 80,6 92,5 304,7 324,1 355,0 350,5 389,1 835,8 27,0 279,0 11,5 0,1 6,1 342,8 263,7 80,2 92,6 305,4 321,2 352,4 347,5 387,3 833,9 28,0 280,0 11,5 0,1 6,2 340,8 266,2 80,2 92,7 305,8 318,1 350,0 344,7 385,3 834,9 29,0 281,0 11,5 0,1 6,0 338,8 268,1 80,3 92,8 304,9 315,5 347,7 342,0 383,8 836,9 30,0 282,0 11,4 0,1 6,7 336,9 270,9 80,4 93,1 304,5 312,8 345,3 339,5 382,4 860,8 31,0 283,0 11,3 0,1 6,9 335,1 274,8 80,2 93,5 305,1 310,1 343,2 336,8 380,5 869,3 32,0 284,0 11,2 0,1 8,3 333,4 278,0 80,2 93,9 304,8 307,6 341,1 334,3 379,1 880,9 33,0 285,0 11,1 0,1 8,9 331,9 283,2 80,1 94,2 305,6 305,1 339,3 332,0 377,6 906,0 34,0 286,0 11,0 0,1 10,8 330,6 290,7 80,2 94,9 306,8 302,6 337,4 330,0 376,0 940,7 35,0 287,0 10,8 0,1 11,4 329,6 299,6 80,5 95,1 309,7 300,3 335,6 328,0 374,5 954,8 36,0 288,0 10,8 0,1 11,9 328,9 305,7 80,5 95,6 313,3 298,1 333,8 326,2 373,1 978,3 37,0 289,0 10,7 0,2 12,5 328,4 312,2 80,4 96,1 317,5 296,1 332,3 324,6 371,7 984,6 38,0 290,0 10,6 0,3 12,9 328,0 317,2 80,4 96,3 322,2 294,0 330,5 323,3 370,1 988,4 39,0 291,0 10,5 0,2 12,6 327,8 320,5 80,4 96,6 327,3 292,1 328,7 322,2 368,7 992,4 40,0 292,0 10,3 0,1 12,2 328,1 320,5 80,4 96,6 334,1 290,3 327,4 321,3 367,3 980,3 41,0 293,0 10,2 0,1 11,1 328,4 320,3 80,7 96,5 340,3 288,7 326,6 320,5 366,0 975,1 42,0 294,0 10,2 0,1 10,8 328,8 320,9 80,6 96,6 346,4 287,1 325,9 319,8 364,6 974,9 43,0 295,0 10,0 0,1 11,0 328,9 322,1 80,6 96,6 351,7 285,5 324,9 319,2 363,2 968,3 44,0 296,0 9,9 0,1 11,4 329,0 324,0 80,7 97,0 356,0 284,0 323,9 319,1 361,8 974,8 45,0 297,0 9,8 0,1 12,4 329,3 327,3 81,0 97,4 361,8 282,7 323,3 318,7 360,0 982,0 46,0 298,0 9,7 0,2 13,0 329,7 330,7 80,6 97,7 366,9 281,5 322,8 318,6 358,9 993,3 47,0 299,0 9,6 0,2 13,2 330,3 333,9 80,4 97,7 372,5 280,4 322,6 318,6 357,5 1004,8 48,0 300,0 9,5 0,2 13,1 330,9 335,4 80,6 98,2 377,3 279,3 322,4 319,1 356,1 1011,8 49,0 301,0 9,4 0,2 13,2 331,4 337,3 81,1 98,4 382,4 278,2 322,1 319,5 354,9 1017,5 50,0 302,0 9,3 0,3 13,2 332,3 339,5 80,9 98,6 387,7 277,4 322,2 320,0 353,9 1020,8 51,0 303,0 9,1 0,3 13,2 333,2 340,7 80,9 98,5 393,2 276,6 322,4 320,5 353,1 1024,4 52,0 304,0 9,0 0,3 13,2 334,0 341,9 81,2 98,5 398,5 276,0 322,8 321,1 351,6 1025,9 53,0 305,0 8,9 0,3 13,2 334,9 343,9 81,1 98,4 403,6 275,2 323,2 322,0 350,5 1028,8 54,0 306,0 8,8 0,3 13,3 335,9 344,5 81,0 98,9 408,5 274,7 323,9 323,0 349,4 1031,9 55,0 307,0 8,7 0,3 13,3 337,0 345,6 81,3 99,0 413,8 274,4 324,6 324,0 348,3 1031,9 56,0 308,0 8,6 0,2 13,2 338,1 345,0 81,2 99,0 418,3 273,9 325,5 325,2 347,5 1029,8 Particulates Calculations Page 1 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 57,0 309,0 8,4 0,2 13,1 339,2 344,5 81,0 98,9 422,9 273,6 326,6 326,1 346,6 1027,2 58,0 310,0 8,4 0,2 13,2 340,3 344,9 81,3 99,1 427,7 273,4 327,6 327,3 345,5 1028,3 59,0 311,0 8,3 0,2 13,2 341,3 344,9 81,4 99,0 431,9 273,1 328,9 328,2 344,4 1030,2 60,0 312,0 8,1 0,2 13,3 342,5 346,0 81,6 98,9 436,6 273,1 330,1 329,3 343,1 1032,8 61,0 313,0 8,0 0,3 13,4 343,7 346,3 81,6 99,7 440,6 273,0 331,4 331,0 342,3 1034,7 62,0 314,0 7,9 0,3 13,5 344,6 346,8 81,3 99,6 443,8 272,9 332,6 332,4 341,5 1037,8 63,0 315,0 7,8 0,4 13,6 346,0 347,9 81,3 99,9 448,5 272,9 334,2 334,0 340,5 1039,5 64,0 316,0 7,7 0,5 13,6 347,3 348,7 81,3 99,7 452,9 273,0 335,6 335,2 339,5 1041,4 65,0 317,0 7,5 0,5 13,7 348,4 349,8 81,7 100,0 456,0 273,0 336,9 337,2 338,9 1040,1 66,0 318,0 7,4 0,5 13,8 349,8 350,6 81,5 99,7 460,3 273,3 338,6 338,7 338,0 1041,9 67,0 319,0 7,3 0,5 13,8 351,2 350,9 81,8 99,9 464,7 273,5 340,2 340,5 337,3 1042,7 68,0 320,0 7,2 0,3 13,8 352,4 350,3 81,6 100,1 467,8 273,5 341,7 342,4 336,3 1043,7 69,0 321,0 7,1 0,4 13,8 353,9 350,5 81,5 99,8 471,5 274,1 343,6 344,2 335,9 1045,0 70,0 322,0 7,0 0,4 13,8 355,2 351,0 81,6 100,1 475,4 274,5 345,4 345,7 335,2 1046,2 71,0 323,0 6,9 0,4 13,8 356,7 350,9 81,5 99,9 479,3 274,8 347,2 347,6 334,4 1044,9 72,0 324,0 6,8 0,4 13,7 358,0 350,7 81,8 100,0 483,0 275,0 349,2 349,2 333,9 1043,7 73,0 325,0 6,7 0,4 13,7 359,3 350,8 81,7 100,0 486,1 275,4 351,2 351,0 333,0 1040,2 74,0 326,0 6,6 0,5 13,7 360,7 350,5 81,5 100,1 489,6 275,9 353,1 352,9 332,0 1036,5 75,0 327,0 6,5 0,6 13,7 362,1 351,0 81,9 100,1 492,8 276,3 355,0 354,7 331,6 1034,0 76,0 328,0 6,4 0,7 13,7 363,3 351,3 82,0 100,1 495,3 276,8 356,8 356,5 331,0 1031,0 77,0 329,0 6,2 0,8 13,6 364,5 350,7 81,9 100,0 498,3 277,3 358,6 358,6 329,8 1029,9 78,0 330,0 6,1 0,9 13,6 365,9 350,7 81,9 100,3 501,1 277,8 360,4 360,6 329,5 1028,5 79,0 331,0 6,0 0,9 13,6 367,1 350,4 82,2 100,3 503,5 278,4 362,3 362,3 329,1 1027,5 80,0 332,0 5,9 0,9 13,6 368,4 349,4 82,2 100,5 506,2 279,0 364,1 364,2 328,6 1027,1 81,0 333,0 5,8 0,9 13,5 369,6 349,1 82,4 100,1 508,4 279,5 365,8 366,0 328,2 1025,8 82,0 334,0 5,7 0,9 13,5 370,7 348,8 82,4 100,2 510,4 280,1 367,3 368,5 327,3 1026,7 83,0 335,0 5,6 0,9 13,5 372,1 348,1 82,0 100,2 513,2 281,0 369,1 370,6 326,8 1026,7 84,0 336,0 5,5 1,1 13,4 373,1 347,8 82,2 100,3 514,3 281,6 370,8 372,1 326,7 1023,1 85,0 337,0 5,4 1,2 13,4 374,4 347,7 81,6 100,2 516,8 282,3 372,5 374,3 326,2 1019,5 86,0 338,0 5,3 1,3 13,3 375,5 347,4 82,1 100,3 518,2 283,1 374,2 376,2 326,0 1016,7 87,0 339,0 5,2 1,3 13,3 376,9 345,9 82,1 100,1 520,6 283,9 375,9 378,4 325,7 1015,1 88,0 340,0 5,1 1,2 13,2 377,9 345,0 82,0 100,2 521,6 284,5 377,6 380,7 325,3 1012,1 89,0 341,0 5,0 1,1 13,2 379,2 343,9 82,0 99,9 523,5 285,4 379,4 382,6 325,0 1010,5 90,0 342,0 4,9 1,0 13,2 380,2 342,0 82,1 99,7 524,4 286,2 381,2 384,4 324,8 1009,4 91,0 343,0 4,8 0,8 13,2 381,0 341,2 82,3 99,7 523,9 287,2 382,9 386,6 324,6 1008,9 92,0 344,0 4,7 0,8 13,1 382,6 339,4 81,8 99,7 527,4 288,1 384,7 388,6 324,3 1007,2 93,0 345,0 4,6 0,7 13,2 383,7 338,3 82,0 99,7 528,2 289,0 386,5 390,6 324,1 1007,7 94,0 346,0 4,6 0,6 13,3 384,9 337,0 82,0 99,6 529,6 290,0 388,3 392,4 323,9 1006,5 95,0 347,0 4,4 0,5 13,3 386,0 335,9 81,5 99,4 530,7 290,9 390,2 394,4 323,9 1006,0 96,0 348,0 4,4 0,4 13,3 387,1 334,3 81,7 99,3 531,6 292,0 392,1 396,3 323,8 1003,6 97,0 349,0 4,3 0,3 13,3 388,2 334,1 82,1 99,2 532,1 293,1 393,9 398,1 323,6 1001,2 98,0 350,0 4,2 0,2 13,3 389,5 333,1 82,1 99,0 533,8 294,1 395,7 400,1 323,6 998,7 99,0 351,0 4,1 0,2 13,3 390,5 332,2 82,2 99,0 534,1 295,1 397,7 401,9 323,6 995,5 100,0 352,0 4,1 0,3 13,2 391,6 330,8 82,0 98,9 535,1 296,2 399,6 403,7 323,5 994,6 101,0 353,0 4,0 0,3 13,2 392,6 330,3 81,9 98,8 535,4 297,2 401,5 405,4 323,6 996,5 102,0 354,0 3,9 0,3 13,2 393,5 329,1 82,3 98,7 535,5 298,3 403,4 406,7 323,5 995,4 103,0 355,0 3,8 0,3 13,2 394,9 328,5 82,4 98,6 537,6 299,5 405,3 408,7 323,6 994,4 104,0 356,0 3,7 0,2 13,1 396,0 326,9 82,7 98,6 538,0 300,4 407,2 410,5 323,9 990,8 105,0 357,0 3,6 0,2 13,1 396,6 325,7 82,2 98,7 536,8 301,4 408,8 412,8 323,4 986,5 106,0 358,0 3,6 0,3 12,9 397,8 324,8 82,5 98,4 537,7 302,5 410,6 414,8 323,4 983,3 107,0 359,0 3,5 0,2 12,8 398,8 323,6 82,4 98,4 537,6 303,6 412,5 416,4 323,9 978,9 108,0 360,0 3,4 0,2 12,7 399,8 321,5 82,0 98,3 537,6 304,9 414,4 418,0 323,9 977,1 109,0 361,0 3,4 0,1 12,6 401,0 320,1 81,9 98,2 539,1 306,0 416,2 419,5 324,2 975,5 110,0 362,0 3,3 0,2 12,6 401,6 319,1 82,1 98,1 538,0 306,9 418,0 421,3 323,9 972,0 111,0 363,0 3,3 0,1 12,4 402,8 318,0 83,0 97,7 539,2 308,0 419,7 422,8 324,4 964,4 112,0 364,0 3,2 0,1 12,3 403,5 316,1 82,4 97,8 538,4 309,1 421,3 424,5 324,3 955,2 113,0 365,0 3,1 0,1 12,0 404,2 314,6 82,4 97,4 537,1 310,2 422,8 426,3 324,6 941,7 114,0 366,0 3,1 0,1 12,0 405,3 312,2 82,7 97,5 537,8 311,5 424,4 427,7 325,0 933,6 115,0 367,0 3,0 0,1 12,1 406,0 310,2 82,5 97,3 537,7 312,5 426,0 429,0 325,0 929,8 116,0 368,0 3,0 0,1 11,8 406,6 308,2 82,4 97,0 536,5 313,7 427,6 430,5 325,0 937,3 117,0 369,0 2,9 0,1 11,5 407,4 306,7 82,7 96,8 535,9 314,8 429,1 432,0 325,1 938,1 118,0 370,0 2,8 0,0 11,1 408,2 303,2 82,5 96,4 535,8 315,9 430,5 433,7 325,0 925,4 Particulates Calculations Page 2 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 119,0 371,0 2,8 0,0 10,4 408,6 300,0 82,1 96,3 533,7 317,0 431,9 435,3 325,4 917,1 120,0 372,0 2,8 0,1 9,7 409,0 296,2 82,4 96,1 531,7 318,1 433,3 436,6 325,5 902,8 121,0 373,0 2,8 0,1 9,1 409,5 293,2 82,2 95,7 529,8 319,2 434,6 438,0 325,8 881,9 122,0 374,0 2,7 0,1 8,8 409,7 289,1 82,7 95,4 527,3 320,1 435,8 439,6 325,6 865,8 123,0 375,0 2,7 0,1 8,8 409,8 285,5 82,8 95,3 524,4 321,2 436,9 440,6 326,1 853,2 124,0 376,0 2,7 0,1 8,7 409,8 282,3 82,0 95,3 521,0 322,1 437,7 442,2 326,1 842,2 125,0 377,0 2,6 0,1 7,4 410,0 280,4 82,5 94,9 517,8 323,2 438,6 443,5 326,7 838,3 126,0 378,0 2,7 0,1 7,2 409,9 277,8 82,2 94,9 514,5 324,2 439,5 444,5 326,7 836,2 127,0 379,0 2,6 0,1 7,1 409,9 275,5 81,9 94,7 512,1 325,0 440,1 445,3 327,1 833,0 128,0 380,0 2,6 0,1 6,9 409,4 274,2 82,6 94,7 508,1 325,6 440,5 446,1 326,9 828,1 129,0 381,0 2,6 0,1 6,8 408,8 272,4 82,7 94,6 503,1 326,4 440,6 446,9 327,3 822,1 130,0 382,0 2,6 0,1 6,8 408,7 270,4 82,3 94,2 500,8 327,0 440,9 447,1 327,6 816,5 131,0 383,0 2,6 0,1 6,7 408,1 267,6 82,6 94,1 497,0 327,5 440,9 447,0 327,9 809,8 132,0 384,0 2,5 0,1 6,6 407,3 265,6 82,3 93,9 493,0 328,0 440,9 446,7 328,0 803,9 133,0 385,0 2,6 0,1 6,6 406,5 264,1 82,0 94,1 488,5 328,3 440,7 447,2 327,6 799,4 134,0 386,0 2,5 0,1 6,6 405,8 262,4 82,4 94,1 485,0 328,8 440,3 447,0 327,8 792,5 135,0 387,0 2,5 0,1 6,6 405,2 260,7 82,2 93,7 482,7 329,1 440,0 446,4 327,9 786,7 136,0 388,0 2,4 0,1 6,6 404,1 258,8 82,5 93,8 477,7 329,3 439,6 446,0 327,9 782,6 137,0 389,0 2,5 0,1 6,6 403,1 256,9 82,5 93,6 473,7 329,4 439,1 445,5 327,8 779,3 138,0 390,0 2,5 0,1 6,5 401,9 255,4 82,6 93,5 469,0 329,6 438,5 444,9 327,7 776,5 139,0 391,0 2,5 0,1 6,5 401,0 254,1 82,4 93,2 466,2 329,5 437,8 444,1 327,3 773,5 140,0 392,0 2,4 0,1 6,5 400,0 252,7 82,4 93,1 462,8 329,5 437,1 443,5 327,2 771,5 141,0 393,0 2,4 0,1 6,4 399,1 251,3 82,1 92,9 459,7 329,6 436,5 442,7 327,1 769,1 142,0 394,0 2,4 0,1 6,4 398,1 250,4 81,6 92,7 456,5 329,4 435,7 442,0 326,8 766,9 143,0 395,0 2,4 0,1 6,4 396,9 249,4 82,0 93,0 452,3 329,3 434,9 441,6 326,4 765,2 144,0 396,0 2,4 0,1 6,4 396,0 248,4 81,9 92,7 449,8 329,3 434,0 440,8 326,2 763,7 145,0 397,0 2,4 0,1 6,4 394,5 247,3 82,2 92,8 444,2 329,2 433,2 439,7 326,0 761,6 146,0 398,0 2,4 0,1 6,4 393,5 246,3 82,2 92,8 441,5 329,0 432,1 438,9 325,9 759,6 147,0 399,0 2,3 0,1 6,5 392,3 245,1 82,3 92,5 438,0 328,9 431,3 438,0 325,6 757,1 148,0 400,0 2,3 0,1 6,7 391,5 244,6 81,8 92,4 436,4 328,8 430,5 436,9 325,1 755,4 149,0 401,0 2,3 0,1 6,7 390,0 243,2 82,0 92,3 431,5 328,5 429,3 436,1 324,5 755,7 150,0 402,0 2,3 0,1 6,7 389,0 242,7 82,2 92,3 428,7 328,3 428,3 435,1 324,4 753,1 151,0 403,0 2,3 0,1 6,8 388,0 242,0 82,0 92,3 426,3 328,0 427,2 434,5 324,0 750,8 152,0 404,0 2,3 0,1 6,7 386,7 241,5 82,4 92,3 422,2 327,7 426,3 433,6 323,8 749,7 153,0 405,0 2,3 0,1 6,8 385,5 241,1 82,0 92,3 418,4 327,4 425,2 433,0 323,3 750,2 154,0 406,0 2,3 0,1 6,8 384,5 240,3 81,9 92,2 416,1 327,2 424,2 431,8 323,1 749,8 155,0 407,0 2,2 0,1 6,8 383,6 239,4 81,9 92,0 414,0 327,0 423,2 431,0 322,8 750,4 156,0 408,0 2,2 0,1 6,8 382,6 239,0 81,6 91,8 411,0 326,8 422,3 430,0 322,6 750,2 157,0 409,0 2,2 0,1 6,8 381,4 238,5 81,8 91,9 407,8 326,6 421,4 429,2 322,2 750,2 158,0 410,0 2,2 0,1 6,8 380,6 238,0 81,5 91,6 406,3 326,3 420,6 428,2 321,8 749,3 159,0 411,0 2,2 0,1 6,8 379,6 237,7 81,8 91,8 403,4 326,0 419,6 427,4 321,7 747,5 160,0 412,0 2,2 0,1 6,8 378,7 236,8 81,9 91,7 401,8 325,7 418,6 426,6 321,0 747,4 161,0 413,0 2,1 0,1 6,8 377,8 236,8 81,8 91,4 399,0 325,3 417,9 425,5 321,1 747,7 162,0 414,0 2,1 0,2 6,8 376,9 236,3 81,7 91,4 396,6 325,2 417,1 424,9 320,6 748,0 163,0 415,0 2,1 0,2 6,8 375,8 235,9 81,8 91,7 393,5 324,5 416,2 424,5 320,2 747,7 164,0 416,0 2,1 0,2 6,8 374,8 236,3 81,8 91,5 391,1 324,3 415,2 423,3 320,1 748,4 165,0 417,0 2,1 0,2 6,8 373,8 235,9 81,9 91,5 388,7 323,8 414,4 422,4 319,9 748,3 166,0 418,0 2,1 0,2 6,8 372,9 235,6 81,6 91,6 386,7 323,5 413,5 421,5 319,3 748,5 167,0 419,0 2,0 0,2 6,9 372,0 235,3 81,9 91,7 383,6 323,2 412,8 420,9 319,3 750,5 168,0 420,0 2,1 0,2 6,9 371,3 234,6 81,7 91,5 382,3 323,0 412,1 420,1 318,9 751,5 169,0 421,0 2,1 0,2 6,9 370,3 234,5 81,6 91,6 379,5 322,6 411,3 419,2 318,7 750,8 170,0 422,0 2,0 0,2 6,9 369,5 234,4 81,6 91,5 377,6 322,2 410,6 418,7 318,5 750,1 171,0 423,0 2,0 0,2 6,9 368,9 234,1 81,8 91,4 377,0 321,9 409,8 418,1 317,8 748,2 172,0 424,0 2,0 0,2 6,8 367,8 233,6 81,7 91,4 373,6 321,7 409,0 417,0 317,5 746,8 173,0 425,0 2,0 0,2 6,9 367,1 233,1 81,5 91,5 372,5 321,3 408,3 416,3 317,1 745,5 174,0 426,0 2,0 0,2 6,9 366,2 233,4 82,1 91,3 370,1 320,8 407,4 415,9 316,7 745,7 175,0 427,0 2,0 0,2 6,9 365,6 233,2 81,9 91,1 369,2 320,7 406,8 414,9 316,6 747,1 176,0 428,0 2,0 0,2 6,9 364,7 233,1 82,0 91,3 366,7 320,5 406,0 414,0 316,5 747,4 177,0 429,0 1,9 0,2 6,8 364,0 232,3 82,0 91,3 365,0 320,0 405,3 413,3 316,3 747,1 178,0 430,0 1,9 0,2 6,7 363,4 232,5 82,0 91,2 364,4 319,8 404,8 412,4 315,9 748,1 179,0 431,0 1,9 0,2 6,7 362,7 232,3 81,7 91,1 362,5 319,5 404,1 411,7 315,5 748,0 180,0 432,0 1,9 0,2 6,7 361,9 232,4 81,6 91,1 360,9 319,3 403,5 411,1 314,9 748,7 Particulates Calculations Page 3 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 181,0 433,0 1,9 0,2 6,7 361,0 232,5 81,7 91,3 358,2 318,9 402,8 410,6 314,7 748,6 182,0 434,0 1,8 0,2 6,7 360,4 232,0 81,7 91,5 356,9 318,7 402,1 409,7 314,5 747,7 183,0 435,0 1,8 0,2 6,7 359,6 231,5 81,6 91,3 355,2 318,2 401,4 408,9 314,3 747,1 184,0 436,0 1,8 0,2 6,7 358,9 231,6 81,3 91,4 353,8 317,8 400,8 408,3 313,9 746,8 185,0 437,0 1,8 0,2 6,7 358,3 232,1 81,3 91,3 352,7 317,5 400,1 407,7 313,7 746,4 186,0 438,0 1,8 0,2 6,7 357,6 231,7 81,5 91,2 351,3 317,0 399,4 407,1 313,3 746,6 187,0 439,0 1,8 0,2 6,7 357,1 231,2 81,5 91,3 350,2 316,8 398,8 406,4 313,1 746,3 188,0 440,0 1,8 0,2 6,7 356,6 231,1 81,4 91,2 349,6 316,4 398,1 405,7 313,0 745,2 189,0 441,0 1,8 0,2 6,7 355,8 230,6 81,4 91,1 347,6 316,1 397,5 405,0 312,8 744,8 190,0 442,0 1,8 0,2 6,7 355,0 230,8 81,5 91,0 346,0 315,7 396,8 404,2 312,5 744,0 191,0 443,0 1,8 0,2 6,7 354,4 231,0 81,4 91,2 344,7 315,4 396,1 403,8 312,3 743,6 192,0 444,0 1,7 0,2 6,7 353,8 231,1 81,7 91,1 343,8 315,0 395,4 403,1 311,7 742,5 193,0 445,0 1,7 0,2 6,7 353,0 230,5 81,8 91,1 341,5 314,6 394,5 402,6 311,8 740,9 194,0 446,0 1,7 0,2 6,6 352,5 230,2 82,2 91,2 340,8 314,3 393,9 401,5 312,0 738,1 195,0 447,0 1,7 0,2 6,6 351,9 229,4 82,2 91,5 339,7 313,9 393,3 400,8 311,7 736,1 196,0 448,0 1,6 0,2 6,5 351,4 229,1 81,8 91,3 339,7 313,4 392,6 400,2 311,3 736,3 197,0 449,0 1,6 0,2 6,6 350,8 228,9 81,4 91,0 338,1 313,4 392,0 399,2 311,2 736,2 198,0 450,0 1,6 0,2 6,5 350,2 228,8 81,5 90,9 336,7 313,1 391,5 398,7 311,0 734,6 199,0 451,0 1,6 0,2 6,6 349,8 228,7 81,4 91,0 336,2 312,7 390,9 398,3 310,8 734,5 200,0 452,0 1,6 0,2 6,7 348,9 228,9 81,6 91,1 333,8 312,5 390,2 397,3 310,7 739,4 201,0 453,0 1,6 0,1 7,9 348,5 228,9 81,4 91,1 333,5 312,1 389,8 396,6 310,4 727,3 202,0 454,0 1,6 0,1 8,0 348,0 226,7 81,7 90,8 333,2 311,9 389,3 395,5 310,2 706,9 203,0 455,0 1,6 0,1 7,7 347,3 224,8 81,4 90,9 331,1 311,6 388,8 395,1 309,8 697,3 204,0 456,0 1,6 0,1 7,4 346,8 222,9 81,5 91,0 330,0 311,2 388,3 394,7 309,7 692,1 205,0 457,0 1,6 0,1 7,2 346,3 221,5 81,5 90,6 329,0 310,8 387,8 394,0 309,7 687,6 206,0 458,0 1,5 0,1 7,1 345,8 220,2 81,8 90,8 327,9 310,5 387,3 393,8 309,7 683,9 207,0 459,0 1,5 0,1 7,1 345,4 219,2 81,5 91,0 326,9 310,1 386,9 393,1 310,0 681,7 208,0 460,0 1,5 0,1 7,0 345,2 218,4 81,7 90,6 327,1 309,7 386,6 392,4 310,4 678,7 209,0 461,0 1,4 0,1 7,0 344,6 217,3 81,6 90,6 325,0 309,2 386,2 391,8 310,8 675,9 210,0 462,0 1,4 0,1 7,0 344,2 216,7 81,5 90,5 324,1 308,8 385,8 391,2 311,3 672,9 211,0 463,0 1,4 0,1 7,0 344,0 215,5 81,7 90,5 323,8 308,3 385,4 390,6 311,7 670,5 212,0 464,0 1,4 0,1 7,2 343,6 214,8 81,8 90,5 322,7 307,7 385,2 389,8 312,5 668,1 213,0 465,0 1,4 0,1 7,3 343,4 214,4 81,5 90,5 322,2 307,2 385,0 389,4 313,1 667,2 214,0 466,0 1,4 0,1 7,2 343,0 214,0 81,7 90,4 321,5 306,6 384,7 388,7 313,8 668,3 215,0 467,0 1,3 0,1 7,2 342,8 213,2 81,7 90,5 320,8 305,8 384,2 388,4 314,5 668,6 216,0 468,0 1,4 0,1 7,2 342,4 212,8 81,8 90,3 318,9 305,2 383,9 388,3 315,5 668,8 217,0 469,0 1,3 0,1 7,1 342,2 212,6 82,2 90,4 317,9 304,7 383,7 388,2 316,5 668,6 218,0 470,0 1,3 0,1 7,1 342,0 212,0 82,0 90,2 317,3 303,9 383,4 387,9 317,7 668,9 219,0 471,0 1,3 0,1 7,1 341,7 211,5 81,8 90,2 315,6 303,5 383,4 387,6 318,3 669,0 220,0 472,0 1,2 0,1 7,2 341,4 211,2 81,5 90,2 314,8 302,7 383,2 387,4 319,0 669,6 221,0 473,0 1,3 0,1 7,2 341,1 210,9 81,5 89,9 313,5 302,2 383,1 386,8 319,9 670,5 222,0 474,0 1,2 0,1 7,2 341,1 210,5 81,6 90,0 313,5 301,7 383,0 386,4 320,9 671,2 223,0 475,0 1,3 0,1 7,2 340,9 210,2 81,7 89,7 313,1 301,0 382,9 385,9 321,7 672,5 224,0 476,0 1,2 0,1 7,2 340,7 210,3 81,3 89,7 312,1 300,4 382,8 385,5 322,8 673,6 225,0 477,0 1,2 0,1 7,2 340,6 210,3 81,4 89,7 311,0 299,7 383,0 385,2 323,8 674,2 226,0 478,0 1,2 0,1 7,2 340,3 209,8 81,8 90,0 309,5 299,2 382,8 385,0 324,8 673,9 227,0 479,0 1,2 0,1 7,2 340,1 209,6 81,4 90,1 308,3 298,7 382,9 384,8 325,6 673,5 228,0 480,0 1,2 0,1 7,2 340,2 209,6 81,2 89,9 309,1 298,2 382,9 384,2 326,7 673,3 229,0 481,0 1,1 0,1 7,2 340,0 209,4 81,4 89,7 308,0 297,7 382,9 383,8 327,8 673,4 230,0 482,0 1,1 0,1 7,2 339,7 209,6 81,6 89,9 306,3 296,9 382,9 383,7 328,4 674,1 231,0 483,0 1,1 0,1 7,2 339,4 209,0 81,6 90,4 304,9 296,5 382,8 383,7 328,9 674,7 232,0 484,0 1,1 0,1 7,2 339,7 208,7 81,8 89,8 306,3 296,1 382,9 383,3 329,7 675,7 233,0 485,0 1,1 0,1 7,2 339,3 208,7 82,0 89,8 304,5 295,6 382,8 383,1 330,5 676,9 234,0 486,0 1,1 0,1 7,2 339,2 208,9 81,9 89,6 303,6 295,1 382,7 382,9 331,6 678,3 235,0 487,0 1,1 0,1 7,2 339,0 208,3 81,7 89,9 303,0 294,6 382,8 382,4 332,3 679,3 236,0 488,0 1,1 0,1 7,2 339,0 208,8 81,2 89,8 302,7 294,4 382,7 382,1 333,1 680,0 237,0 489,0 1,0 0,1 7,2 338,9 208,8 81,6 89,7 302,3 293,7 382,7 381,7 333,9 680,9 238,0 490,0 1,0 0,1 7,2 338,6 208,7 81,5 89,9 300,9 293,5 382,7 381,2 334,5 681,8 239,0 491,0 1,0 0,1 7,2 338,3 208,7 81,7 89,6 300,4 292,8 382,6 380,6 335,1 684,5 240,0 492,0 1,0 0,1 7,2 338,2 208,7 81,8 89,7 300,3 292,5 382,4 380,2 335,7 686,7 241,0 493,0 1,0 0,1 7,2 338,2 208,9 81,6 89,4 299,7 292,2 382,3 380,2 336,4 687,9 242,0 494,0 0,9 0,1 7,2 337,9 209,0 81,9 89,8 298,5 291,8 382,2 379,8 337,3 688,4 Particulates Calculations Page 4 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 243,0 495,0 0,9 0,1 7,1 337,8 209,2 81,4 89,7 298,3 291,3 382,2 379,6 337,5 685,0 244,0 496,0 0,9 0,1 7,1 337,5 209,2 81,5 89,9 296,9 291,1 382,0 379,4 338,2 681,9 245,0 497,0 0,9 0,1 7,1 337,4 208,7 81,7 89,8 296,5 290,7 382,0 378,8 338,8 680,3 246,0 498,0 0,9 0,1 7,0 337,1 208,7 81,4 89,9 295,6 290,2 381,8 378,6 339,3 679,2 247,0 499,0 0,8 0,1 7,0 337,0 208,2 81,6 89,7 295,0 290,2 381,6 378,4 340,0 679,9 248,0 500,0 0,9 0,1 7,0 337,0 208,2 81,7 89,6 294,9 289,7 381,4 378,2 340,5 680,9 249,0 501,0 0,8 0,1 6,9 336,6 208,6 81,7 89,6 293,7 289,3 381,1 378,0 340,9 680,9 250,0 502,0 0,9 0,1 6,9 336,4 208,7 81,6 89,8 292,9 289,0 381,0 377,7 341,3 681,4 251,0 503,0 0,8 0,1 6,9 336,4 209,0 81,6 89,9 293,2 288,6 380,8 377,4 341,8 682,1 252,0 504,0 0,8 0,1 6,8 336,1 208,9 81,6 89,9 292,1 288,4 380,7 376,9 342,2 681,0 253,0 505,0 0,8 0,1 6,6 335,9 208,8 81,4 89,8 291,7 288,1 380,6 376,6 342,6 668,4 254,0 506,0 0,7 0,1 6,6 335,6 208,6 81,9 89,7 290,9 287,8 380,5 376,0 342,7 660,9 255,0 507,0 0,7 0,1 6,5 335,5 207,8 81,8 89,6 290,6 287,4 380,2 375,9 343,3 658,1 256,0 508,0 0,8 0,1 6,5 335,4 207,4 82,2 89,7 290,3 287,0 380,1 375,7 343,7 655,1 257,0 509,0 0,7 0,1 6,4 335,1 206,9 81,9 89,8 289,8 286,7 379,8 375,1 344,1 653,9 258,0 510,0 0,7 0,1 6,4 334,8 206,8 81,8 89,8 289,2 286,2 379,6 374,6 344,1 653,6 259,0 511,0 0,7 0,1 6,4 334,5 206,5 82,0 89,8 288,7 286,0 379,3 373,9 344,5 653,7 260,0 512,0 0,7 0,1 6,3 334,3 206,1 81,6 89,6 288,4 285,7 379,1 373,1 344,9 654,1 261,0 513,0 0,7 0,1 6,3 333,9 205,8 81,6 89,6 287,7 285,3 379,0 372,5 345,1 654,8 262,0 514,0 0,7 0,1 6,3 333,5 205,6 81,6 89,6 286,4 285,1 378,8 372,0 345,4 655,8 263,0 515,0 0,7 0,1 6,3 333,3 205,9 81,5 89,5 286,3 284,7 378,6 371,3 345,5 656,9 264,0 516,0 0,7 0,1 6,3 332,9 205,8 81,4 89,7 285,7 284,3 378,4 370,8 345,3 658,0 265,0 517,0 0,6 0,1 6,3 332,6 205,8 81,7 89,8 285,0 283,9 378,1 370,3 345,5 659,2 266,0 518,0 0,6 0,1 6,2 332,1 206,1 81,8 89,9 284,1 283,5 377,8 369,7 345,7 660,3 267,0 519,0 0,6 0,1 6,2 331,9 206,3 81,7 89,8 283,7 283,2 377,4 369,2 345,7 660,5 268,0 520,0 0,6 0,1 6,2 331,4 205,8 82,0 89,9 283,0 282,7 377,0 368,3 345,8 661,2 269,0 521,0 0,6 0,1 6,2 331,0 205,6 81,9 89,8 282,7 282,4 376,8 367,2 346,0 663,2 270,0 522,0 0,6 0,2 6,2 330,6 206,1 81,6 89,7 281,9 281,8 376,4 367,0 346,2 665,4 271,0 523,0 0,6 0,1 6,2 330,3 206,6 82,0 89,9 281,2 281,5 376,0 366,5 346,3 664,8 272,0 524,0 0,5 0,1 6,2 330,0 206,7 81,7 89,7 281,1 281,2 375,7 365,6 346,2 663,7 273,0 525,0 0,6 0,1 6,2 329,6 206,2 81,7 89,6 280,6 280,8 375,2 365,1 346,1 664,9 274,0 526,0 0,6 0,2 6,2 329,2 206,4 81,5 89,4 280,2 280,4 374,9 364,6 346,3 666,6 275,0 527,0 0,5 0,2 6,2 328,8 206,7 82,0 89,6 280,1 280,0 374,4 363,4 346,2 667,8 276,0 528,0 0,5 0,2 6,2 328,4 206,2 81,9 89,4 279,1 279,6 374,0 362,9 346,4 669,2 277,0 529,0 0,5 0,2 6,1 328,1 206,2 81,8 89,6 279,0 279,2 373,7 362,1 346,5 670,3 278,0 530,0 0,4 0,2 6,1 327,7 206,4 81,8 89,7 278,7 278,7 373,4 361,5 346,4 670,4 279,0 531,0 0,5 0,2 6,2 327,1 206,6 81,6 89,8 276,9 278,5 372,8 361,1 346,2 669,0 280,0 532,0 0,5 0,2 6,2 326,7 206,4 81,4 89,9 276,6 278,0 372,4 360,5 345,9 666,4 281,0 533,0 0,4 0,2 6,1 326,3 206,6 81,5 89,8 276,0 277,7 372,0 359,8 345,8 666,4 282,0 534,0 0,4 0,2 6,1 326,0 206,3 81,5 89,7 276,4 277,3 371,8 359,1 345,4 667,4 283,0 535,0 0,4 0,2 6,0 325,5 206,5 81,7 89,6 275,6 277,1 371,2 358,1 345,4 667,6 284,0 536,0 0,4 0,2 6,0 325,1 206,5 81,5 89,6 275,2 276,5 370,8 357,7 345,2 664,2 285,0 537,0 0,4 0,1 6,1 324,6 206,5 81,4 89,7 274,4 276,2 370,3 357,1 344,9 662,4 286,0 538,0 0,4 0,1 6,3 324,2 205,8 81,4 89,7 274,1 275,9 369,8 356,6 344,6 660,6 287,0 539,0 0,4 0,1 6,3 323,8 205,8 81,4 89,7 273,7 275,7 369,2 356,0 344,6 659,0 288,0 540,0 0,4 0,1 6,2 323,4 205,4 81,4 89,7 273,3 275,3 368,8 355,3 344,5 658,7 289,0 541,0 0,3 0,1 6,8 323,2 205,0 81,6 89,7 273,6 274,9 368,3 354,7 344,3 655,8 290,0 542,0 0,3 0,1 7,0 322,7 204,6 81,6 89,4 273,1 274,5 367,8 353,9 344,1 650,6 291,0 543,0 0,3 0,1 7,0 322,4 204,0 81,7 89,6 272,8 274,3 367,3 353,4 343,9 644,2 292,0 544,0 0,3 0,1 7,0 321,8 203,4 81,6 89,6 271,5 274,0 366,9 352,9 343,7 639,8 293,0 545,0 0,3 0,1 6,9 321,5 203,0 81,7 89,8 271,0 273,8 366,4 352,6 343,6 637,9 294,0 546,0 0,3 0,1 6,9 321,2 202,2 81,8 89,6 270,6 273,8 366,0 352,1 343,5 636,9 295,0 547,0 0,2 0,1 6,8 320,9 201,9 81,6 89,8 270,1 273,7 365,7 351,9 343,3 636,8 296,0 548,0 0,3 0,1 6,8 320,8 201,6 81,6 89,7 270,0 273,6 365,3 351,5 343,3 638,1 297,0 549,0 0,2 0,1 6,8 320,7 201,1 81,4 89,6 270,0 273,7 365,1 351,3 343,3 638,5 298,0 550,0 0,2 0,1 6,8 320,7 201,1 81,6 89,4 270,1 273,8 364,9 351,1 343,4 639,6 299,0 551,0 0,2 0,1 6,9 320,2 201,5 81,7 89,6 268,5 273,8 364,6 351,1 343,1 640,4 300,0 552,0 0,2 0,1 6,8 320,1 201,2 81,7 89,6 268,2 274,0 364,3 351,0 342,9 641,1 301,0 553,0 0,2 0,1 6,8 320,1 200,9 81,9 89,4 268,7 274,0 364,4 350,4 342,8 641,8 302,0 554,0 0,1 0,1 6,7 319,8 200,7 82,1 89,5 267,7 274,1 364,1 350,7 342,5 641,4 303,0 555,0 0,1 0,1 6,7 319,8 200,6 81,9 89,3 267,7 274,3 363,8 350,6 342,7 639,3 304,0 556,0 0,1 0,1 6,6 319,8 201,0 82,0 89,6 267,4 274,7 363,7 350,7 342,5 639,7 Particulates Calculations Page 5 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 305,0 557,0 0,1 0,1 6,6 319,8 200,6 81,7 89,4 267,7 274,9 363,6 350,3 342,3 642,4 306,0 558,0 0,1 0,1 6,5 319,5 200,9 81,9 89,5 266,9 275,0 363,2 350,2 342,3 645,8 307,0 559,0 0,0 0,1 6,6 319,3 200,9 81,8 89,7 266,1 275,2 362,9 350,5 341,9 648,4 Particulates Calculations Page 6 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Manufacturer: HEARTHSTONE Model: Castleton 8031 Overall Heating Efficiency: 79,41% 29,81 Run: 1 Combustion Efficiency: 98,13% 453,71 Project #: PI 20152 Heat Transfer Efficiency: 80,93% 13,01 Test Duration: 307 min HHV LHV Heat Output: 14 115 Btu/h 14 880 kJ/h Eff 79,41% 85,83% Heat Input: 17 775 Btu/h 18 738 kJ/h Comb Eff 98,13% 98,13% Ultimate CO2 HT Eff 80,93% 87,47% CO2-ult 19,64 Burn Duration: 5,12 h Output 14 880 kJ/h F0 Burn Rate 0,95 kg/h 1,061 Burn Rate: 2,08 lb/h 0,946 kg/h Grams CO 145 g Input 18 738 kJ/h Stack Temp: 261,4 Deg. F 127,5 Deg. C MC wet 17,02 Air Fuel Ratio (A/F) Dry Molecular Weight (Md) Dry Moles Exhaust Gas (Nr): Air Fuel Ratio (A/F) Note: In the “Input data”, "Calc. % O2", "Fuel Properties", and “Mass Balance” columns, [e], [d], [g], [a]. [b], [c], [h], [u], [w], [j], and [k] refer to their respective variables in Clauses 13.7.3 CSA B415.1 OE Calculations Page 1 of 1 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Paramètres Tous les facteurs de corrections et autres paramètres qui peuvent être modifiés par l’utilisateur du fichier sont regroupés ici. Code verrouillage: HEA Description du test Test standard EPA Run # 2 Date 18-07-2017 Technicien M.M Project # PI 20152 Description de l'unité Manufacturier HEARTHSTONE Modèle Castleton 8031 Combustion system Cat Appliance type WOOD STOVE Firebox volume 1,9 cu ft. Appliance weight empty N.A lbs Appliance weight full N.A lbs Paramètres du test Logging time 1 min Manufacturer's rated heat output N.A BTU/h Donnée fournie par le manfacturier Targeted category 3 Targeted output N.A BTU/h Cp steel N.A BTU/lb-°F Échantillonnage Blank sampling rate 0,20 cuft/min Internal probe diameter 0,18 in. Calibration Factor (DGM #1): 0,987 Dimensionless Equipment number (DGM #1): EM 178 Calibration Factor (DGM #2): 0,996 Dimensionless Equipment number (DGM #2): EM 179 Calibration Factor (DGM #3): 0,986 Equipment number (DGM #3): EM 070 Dimensionless Tunnel Targeted tunnel flow rate 140 scfm Tunnel diameter 6 in. Molecular weight 28,78 May be assumed to be 28,78 (EPA) Si B-415 = 29 Pitot tube type Standard Pitot tube coefficient 0,99 Dimensionless Project nu. PI 20152 Date 18-07-2017 Technicien M.M Fuel data Fuel type Dimension Fuel specie D. Fir HHV 19810,0 kJ/kg D. Fir Oak/Maple %C 48,7 HHV 19 810 19 887 %H 6,9 %C 48,73 50 %O 43,9 %H 6,87 6,6 %Ash 0,5 %O 43,9 42,9 HHV 8519,2 Btu/lb %Ash 0,5 0,5 LHV 7451,0 Btu/lb HHV (Btu/lb) 8519 8552 LHV (Btu/lb) 7451 7480 Default Fuel Values Paramètres Page 1 of 1 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Start End Barometer (kPa): 100,9 100,6 Barometer (in.Hg): 29,795759 29,707169 Dry Bulb (F): 82,4 87,44 Humidity (%): 50 47 Air velocity (ft/min) 3 DGM #1 Final: ####### cuft Final: 545658,800 Liter Initial: ####### cuft Initial: 544551,560 Liter DGM #2 Final: ####### cuft Final: 464857,880 Liter Initial: ####### cuft Initial: 463783,460 Liter DGM room Final: 303,160 cuft Initial: 276,600 cuft Numéro de la ligne dans "Raw data" à partir duquel les données du VRAI test commencent 277 Autres données à rentrer: dans preload data, load data, traverse et filter set weight Project nu. PI 20152 Date 18-07-2017 Technicien M.M Key in data Page 1 of 1 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Preload data sheet Lower Ideal Upper 11,97 13,30 14,63 Load Volume: 0,9074 cu. ft Loading Density: 13,185 lbs./ft3 Number of Spaces: Load Density (wet): 27,608 lbs./ft3 Spacer weight (lbs): Dry Wood Density: 22,609663 Weight Ave. MC x Volume Thick Wide x Length lbs Weight Cubic Inches 2 4 14 1,61 22,8 22,9 23,1 23 23,6 37,1588 112,00 2 4 14 1,676 22,6 22,4 22,8 22,9 22,7 38,01168 112,00 2 4 14 1,708 23 22,9 22,6 22,3 22,4 38,66912 112,00 2 4 14 1,712 22,6 22,8 22,9 22,8 22,3 38,82816 112,00 2 4 14 2,018 21,6 21,3 21,3 21,4 21,8 43,34664 112,00 2 4 14 2,348 23 22,9 22,9 22,6 22,7 53,58136 112,00 2 4 14 1,67 22,8 23,1 23,1 23,3 21,9 38,1428 112,00 0,00 2 4 14 1,914 21,6 20,9 21,3 21,6 21,1 40,7682 112,00 2 4 14 1,582 22 22,1 21,8 21,9 21,3 34,51924 112,00 2 4 14 1,6 22,1 22,6 21,8 21,3 21,7 35,04 112,00 2 4 14 1,858 22,1 22 22,3 21,9 21,3 40,72736 112,00 2 4 14 1,802 21 21,8 21,4 21,9 21,6 38,81508 112,00 2 4 14 1,896 20,9 20,8 21,1 21,8 21,7 40,30896 112,00 2 4 14 1,658 21,9 21,6 21,9 21,4 21,6 35,94544 112,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 553,86284 PreTest Load Weight: 25,05 lbs. Dry Weight: 9,31 kg. Average Moisture Content: % Dry: 22,11 22,11 Wet: 18,11 Must be 18-28 must be 15,2-22 Project nu. PI 20152 Date 18-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Preload Data Page 1 of 1 Confidentiel 27/07/2017 Page 1 FUEL LOAD DATA SHEET, CSA B415 Lower Ideal Upper 12,0 13,3 14,6 * For boilers, a loading density factor of 10 lb/ft3 is applied Load Volume: 0,42 cu. ft Loading Density: 6,9 lbs./ft3 Number of Spaces: 16 Load Density (wet): 31,5 lbs./ft3 Spacer weight: lbs Dry Wood Density: 26,1 lbs./ft3 Weight Ave. MC x Volume Ave. MC Thick Wide xLength lbs Weight Cubic Inches % 1,5 3,5 13,5 1,492 20,50 20,80 20,10 20,90 20,70 30,7352 70,88 20,6 1,5 3,5 13,5 1,414 20,60 20,30 20,20 20,40 20,80 28,93044 70,88 20,5 1,5 3,5 13,5 1,44 20,40 20,90 20,60 20,60 20,90 29,7792 70,88 20,7 3,5 3,5 13,5 3,49 20,60 20,90 20,70 20,80 20,50 72,243 165,38 20,7 3,5 3,5 13,5 3,582 20,90 20,30 20,90 20,70 20,80 74,21904 165,38 20,7 1,5 0,75 5 0,11 20,60 2,2248 5,63 20,6 1,5 0,75 5 0,11 20,30 2,1924 5,63 20,3 1,5 0,75 5 0,11 21,00 2,394 5,63 21,0 1,5 0,75 5 0,11 20,80 2,2464 5,63 20,8 1,5 0,75 5 0,12 20,30 2,3954 5,63 20,3 1,5 0,75 5 0,10 20,10 2,0502 5,63 20,1 1,5 0,75 5 0,11 20,60 2,2248 5,63 20,6 1,5 0,75 5 0,10 20,90 2,1736 5,63 20,9 1,5 0,75 5 0,11 21,10 2,2366 5,63 21,1 1,5 0,75 5 0,10 21,60 2,2032 5,63 21,6 1,5 0,75 5 0,11 21,30 2,2578 5,63 21,3 1,5 0,75 5 0,10 20,80 2,08 5,63 20,8 1,5 0,75 5 0,12 20,90 2,4662 5,63 20,9 1,5 0,75 5 0,11 20,70 2,1942 5,63 20,7 1,5 0,75 5 0,118 20,40 2,4072 5,63 20,4 1,5 0,75 5 0,136 20,90 2,8424 5,63 20,9 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 272,49608 20,7 % Test Load Weight: 13,18 lbs. Dry Weight: 4,95 kg. Average Moisture Content: % Dry: 20,67 Dry(EPA) 20,67 20,67 Wet: 17,13 Dry(B415 20,67 Must be 19-25 must be 15,2-22 Coal Bed Range: 2,6 lbs. to 3,3 lbs. TEST CHARGE: Project nu. PI 20152 Coal bed weight: lbs. Date 18-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Load Data Page 1 of 1 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Tunnel Traverse Worksheet (for velocity calculations) Static Pressure: in. H20 Barometer: 29,900 in. Hg Pour un tunnel de 12" et plus, prendre 6 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,0000 B center 0,0000 A1 0,0000 A2 0,0000 A3 0,0000 A4 0,0000 A5 0,0000 A6 0,0000 B1 0,0000 B2 0,0000 B3 0,0000 B4 0,0000 B5 0,0000 B6 0,0000 PITOT CONSTANT= AVERAGE #DIV/0! #DIV/0! 0,0000 0,964 Pour un tunnel moins de 12", prendre 4 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,058 77,52 0,2408 B center 0,057 77,6 0,2387 A1 0,049 77,48 0,2214 A2 0,060 77,39 0,2449 A3 0,052 77,52 0,2280 A4 0,048 77,59 0,2191 B1 0,055 77,570 0,2345 B2 0,059 77,560 0,2429 B3 0,048 77,590 0,2191 B4 0,049 77,550 0,2214 AVERAGE 0,0535 77,5370 0,2311 Project nu. PI 20152 Date 18-07-2017 Technicien M.M Traverse Page 1 of 1 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Filter set weight Ambient blank (g) Date Heure probe front back gasket probe front back gasket probe front back gasket Filter Number 3 602 627 11 7 629 900 52 21 906 908 53 909 Before (1) Before (2) Before (3) Before (4) Before (5) 61,4565 0,1297 0,1287 12,0499 61,4771 0,1310 0,1300 11,8201 108,7410 0,1299 0,1286 11,7590 0,1273 17/07/2017 19:30 Before (6) 61,4566 0,1296 0,1286 12,0498 61,4772 0,1309 0,1301 11,8202 108,7411 0,1298 0,1285 11,7591 0,1274 18/07/2017 09:30 After (1) 61,4570 0,1293 0,1288 12,0523 61,4774 0,1301 0,1298 11,8228 108,7416 0,1295 0,1285 11,7615 0,1275 18/07/2017 16:30 After (2) 61,4570 0,1292 0,1288 12,0512 61,4774 0,1301 0,1298 11,8215 108,7416 0,1295 0,1284 11,7609 0,1274 25/07/2017 08:00 After (3) 61,4570 0,1292 0,1288 12,0512 61,4774 0,1301 0,1298 11,8215 108,7416 0,1295 0,1284 11,7609 0,1274 27/07/2017 08:00 After (4) After (5) After (6) 61,4570 0,1292 0,1288 12,0512 61,4774 0,1301 0,1298 11,8215 108,7416 0,1295 0,1284 11,7609 0,1274 27/07/2017 08:00 Difference 0,0004 -0,0004 0,0002 0,0014 0,0002 -0,0008 -0,0003 0,0013 0,0005 -0,0003 -0,0001 0,0018 0,0000 Total (mg) 1,6 2 1,9 0 Total ajusté (mg) 1,60 2,00 1,90 Project nu. PI 20152 Date 18-07-2017 Technicien System 2 (g) System 1 (g) 1st hour System 1 (g) Filter set weight Page 1 of 1 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 SFBA EPA EMISSION RESULTS RESULTS Average emission rate: 0,5 g/hr Burn Rate : 1,486 Dry kg/hr Test Duration: 200 min PRESSURE FACTOR: DGM 1 0,97116 BAROMETRIC PRESSURE DGM 2 0,97251 Average: 29,751464 in Hg DGM 3 0,99437 Start: 29,795759 in Hg End: 29,707169 in Hg TEMPERATURE FACTORS DGM 1 0,96558 DGM 2 0,96523 DGM CONTROLLER VALUES DGM 3 0,97146 DGM 1 Final: 19269,759 Cuft Initial: 19230,657 Cuft VOLUMES SAMPLED DGM 1 36,190 SCft DGM 2 Final: 16416,301 Cuft DGM 2 35,474 Scft Initial: 16378,359 Cuft DGM 3 25,297 SCft DGM #3 Final: 303,160 Cuft Initial: 276,600 Cuft TOTAL TUNNEL VOLUME : 33338 TEMPERATURES SAMPLE RATIOS DGM 1 546,820 °R Sample Train 1: 921,181 DGM 2 547,022 °R Sample Train 2: 939,779 CALIBRATION FACTORS Paticulate concentration DGM 1 0,9870 Sample Train 1 0,000055 g/dscf DGM 2 0,9960 Sample Train 2 0,000054 g/dscf DGM #3 0,9860 Room 0,000000 g/dscf TUNNEL FLOW RATE: 166,690 Dscfm TOTAL EMISSIONS PARTICULATE CATCH Sample Train 1 1,84 g Total Sample Train 1: 2,00 mg Sample Train 2 1,79 g Total Sample Train 2: 1,90 mg Total Sample Train 1 1st hour: 1,60 mg EMISSION RATES Sample Train 1 0,55 g/hr Sample Train 2 0,54 g/hr 1st hour emission rate 1,47 g/hr DEVIATION: 1,57% Train 1 Train 2 Cs 5,526E-05 5,356E-05 Particulates Calculations Page 1 of 1 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Average 0,18 9,06 430,02 372,18 83,51 107,31 469,37 371,17 477,16 458,35 374,08 903,12 ***** *1 *2 *3 *4 *5 *6 *7 *8 * Elapsed Weight Flue Room Tunnel Unit Unit Unit Unit Unit Catalyst Time Raw data row Remaining CO CO2 O2 Gas Temp Dry Bulb Top Back R.Side L.Side Bottom Center min lbs %%% °F °F °F °F °F °F °F °F °F 0,00 277,00 13,0 0,2 1,2 458,7 355,4 81,4 139,0 433,7 430,8 516,7 489,6 422,8 518,2 1,0 278,0 13,1 0,2 2,4 457,2 334,8 81,6 111,2 430,9 429,5 515,3 488,0 422,5 597,9 2,0 279,0 13,0 0,0 3,2 455,3 342,6 81,1 108,4 427,4 427,9 513,2 485,6 422,6 688,0 3,0 280,0 12,9 0,0 3,7 453,4 348,4 81,0 107,5 425,1 426,1 510,4 482,9 422,2 727,1 4,0 281,0 12,8 0,0 4,3 450,8 356,8 81,2 106,9 421,3 423,5 507,4 479,5 422,5 770,1 5,0 282,0 12,8 0,0 6,0 447,9 348,7 81,1 104,7 415,7 420,5 503,7 476,5 423,2 801,5 6,0 283,0 12,7 0,0 4,0 445,0 338,4 80,9 103,4 413,0 417,0 499,6 472,6 423,0 752,4 7,0 284,0 12,6 0,0 3,2 442,0 330,6 81,3 102,5 410,2 413,2 495,9 468,2 422,6 717,0 8,0 285,0 12,6 0,0 3,2 438,8 326,6 80,9 102,2 407,1 409,5 491,5 463,9 422,2 712,3 9,0 286,0 12,5 0,0 3,6 435,5 326,2 80,7 102,6 405,0 405,5 486,6 459,3 421,3 721,7 10,0 287,0 12,4 0,0 7,8 432,0 337,6 80,9 103,4 402,2 401,7 480,7 454,9 420,4 798,1 11,0 288,0 12,3 0,0 8,5 428,6 349,1 80,9 103,4 400,9 397,5 475,2 450,2 419,3 879,3 12,0 289,0 12,2 0,0 7,2 425,3 356,4 81,3 103,8 399,3 393,4 469,9 445,5 418,2 871,0 13,0 290,0 12,1 0,0 7,1 422,4 362,1 81,0 104,6 399,4 389,3 465,0 441,4 417,0 875,0 14,0 291,0 12,0 0,0 8,8 419,7 369,0 81,0 105,3 399,5 385,4 460,5 437,2 415,7 908,2 15,0 292,0 11,9 0,0 8,6 417,0 376,2 81,0 106,2 399,7 381,5 456,3 433,3 414,2 923,2 16,0 293,0 11,7 0,0 11,5 414,8 387,9 80,9 106,8 401,3 377,9 452,5 429,4 412,9 990,0 17,0 294,0 11,5 0,0 11,4 412,8 395,9 80,9 107,4 404,0 374,2 448,4 426,0 411,4 987,9 18,0 295,0 11,5 0,0 11,0 411,0 401,0 80,8 107,6 407,2 370,7 444,4 422,7 410,1 984,2 19,0 296,0 11,3 0,0 11,3 409,4 406,5 81,0 108,1 411,1 367,2 440,5 419,7 408,6 993,8 20,0 297,0 11,2 0,1 11,3 408,3 411,9 81,0 108,4 416,1 363,9 437,2 417,3 407,0 999,1 21,0 298,0 11,0 0,1 11,3 407,3 416,3 80,9 109,0 421,1 360,4 434,1 415,0 405,7 1004,5 22,0 299,0 10,9 0,1 11,5 406,4 420,5 81,0 109,4 426,1 357,6 431,5 412,8 404,1 1014,2 23,0 300,0 10,8 0,1 12,2 405,8 425,3 81,0 109,9 431,5 354,6 429,1 411,0 402,7 1031,9 24,0 301,0 10,6 0,0 11,9 405,4 428,0 81,0 110,0 437,4 351,9 427,0 409,1 401,3 1028,4 25,0 302,0 10,5 0,0 11,7 404,9 429,1 81,0 110,4 442,6 349,3 425,1 407,6 400,0 1030,4 26,0 303,0 10,4 0,0 12,1 404,7 432,3 80,9 110,7 448,4 346,7 423,4 406,3 398,5 1046,7 27,0 304,0 10,2 0,0 12,6 404,6 435,8 81,1 111,1 453,8 344,4 422,2 405,2 397,1 1067,1 28,0 305,0 10,0 0,1 13,0 404,5 439,5 81,3 111,5 459,0 342,2 421,1 404,4 395,6 1089,1 29,0 306,0 9,9 0,1 13,3 404,6 442,6 81,1 111,9 464,6 340,1 420,3 403,7 394,3 1109,2 30,0 307,0 9,7 0,2 13,7 404,6 446,9 81,3 112,3 469,0 338,1 419,8 403,0 393,2 1125,7 31,0 308,0 9,5 0,3 14,0 404,8 450,9 81,3 112,6 472,9 336,4 419,4 403,0 392,1 1136,4 32,0 309,0 9,4 0,3 13,9 405,4 452,1 81,5 112,0 479,7 334,7 419,7 401,8 390,9 1140,3 33,0 310,0 9,2 0,2 13,8 405,8 453,0 81,3 112,4 484,9 333,0 419,9 401,9 389,6 1137,6 34,0 311,0 9,1 0,1 13,6 406,7 454,1 81,3 112,7 490,9 331,6 420,5 402,1 388,4 1141,6 35,0 312,0 8,9 0,3 13,8 407,4 455,8 81,4 112,9 495,8 330,4 421,4 402,5 387,0 1143,4 36,0 313,0 8,8 0,4 14,0 408,3 457,2 81,3 113,5 501,0 329,1 422,5 402,9 385,8 1142,6 37,0 314,0 8,6 0,6 14,2 409,1 459,9 81,3 113,8 505,4 328,1 423,8 403,4 384,7 1147,9 38,0 315,0 8,5 0,4 14,4 410,2 461,9 81,4 113,9 510,9 327,1 425,2 404,2 383,6 1154,9 39,0 316,0 8,3 0,5 14,5 411,1 463,7 81,3 114,3 515,1 326,3 426,6 405,0 382,5 1152,4 40,0 317,0 8,2 0,6 14,6 412,0 464,6 81,3 114,3 518,8 325,3 428,2 406,0 381,6 1154,7 41,0 318,0 8,0 0,7 14,6 413,3 466,4 81,7 114,3 524,3 324,6 429,9 406,9 380,7 1152,9 42,0 319,0 7,8 0,7 14,6 414,7 466,9 81,5 114,7 529,5 324,2 431,9 408,1 379,8 1153,1 43,0 320,0 7,7 0,7 14,6 415,9 467,9 81,6 114,9 533,7 323,8 433,8 409,1 379,0 1149,9 44,0 321,0 7,5 0,7 14,6 417,3 468,3 81,5 114,7 539,0 323,4 435,9 410,1 378,1 1148,3 45,0 322,0 7,4 0,8 14,5 418,6 468,7 81,7 114,9 543,4 323,0 438,2 411,4 377,1 1145,4 46,0 323,0 7,2 0,8 14,4 420,1 468,2 81,5 115,1 548,2 322,8 440,6 412,7 376,4 1146,6 47,0 324,0 7,1 0,7 14,3 421,6 467,5 81,7 114,9 552,9 322,6 443,0 413,8 375,6 1144,5 48,0 325,0 6,9 0,8 14,4 422,8 467,8 81,6 115,0 555,8 322,4 445,5 415,3 375,0 1143,1 49,0 326,0 6,8 0,9 14,4 424,2 467,8 81,9 115,0 559,7 322,5 447,9 416,7 374,3 1142,7 50,0 327,0 6,6 0,9 14,4 425,8 466,8 82,0 115,1 563,9 322,6 450,3 418,3 373,8 1143,6 51,0 328,0 6,5 0,8 14,4 427,0 467,0 82,1 114,9 566,0 322,7 452,6 420,3 373,5 1143,9 52,0 329,0 6,4 0,9 14,4 428,5 466,4 82,1 115,2 569,8 323,0 454,9 422,1 373,0 1140,6 53,0 330,0 6,2 0,9 14,4 429,9 466,6 81,9 115,2 572,7 323,2 457,0 424,0 372,5 1138,5 54,0 331,0 6,0 1,0 14,4 431,4 466,0 82,1 115,1 576,4 323,7 459,2 426,0 371,9 1136,6 55,0 332,0 5,9 1,0 14,5 432,6 466,5 82,8 115,0 577,3 324,1 461,4 428,3 372,1 1139,5 56,0 333,0 5,8 0,9 14,3 434,5 464,4 81,7 114,8 582,1 324,6 463,9 430,4 371,3 1131,7 57,0 334,0 5,7 0,8 14,1 435,8 461,5 82,6 114,7 584,0 324,9 466,5 432,6 370,9 1124,2 58,0 335,0 5,6 0,7 14,0 437,3 461,2 82,5 114,4 586,6 325,6 469,1 434,8 370,5 1116,8 59,0 336,0 5,4 0,8 14,0 438,7 459,6 82,9 114,6 588,1 326,3 471,8 436,6 370,6 1114,2 60,0 337,0 5,3 0,7 14,0 440,2 457,2 82,3 114,4 591,2 326,8 474,4 438,5 370,2 1109,3 61,0 338,0 5,2 0,5 14,0 441,6 456,5 82,5 114,7 593,0 327,7 477,2 440,5 369,7 1107,3 62,0 339,0 5,1 0,4 14,0 443,0 454,8 82,7 114,4 594,9 328,4 480,0 442,6 369,2 1101,2 63,0 340,0 5,0 0,4 13,9 444,6 453,9 82,8 114,0 596,7 329,3 483,2 444,6 369,1 1099,8 64,0 341,0 4,8 0,4 13,7 445,9 452,7 82,3 113,9 597,8 330,2 486,1 446,5 369,0 1094,1 65,0 342,0 4,7 0,3 13,6 447,2 450,3 82,7 114,3 598,7 330,8 489,1 448,4 368,7 1088,1 66,0 343,0 4,6 0,3 13,5 448,6 448,7 82,8 113,9 599,6 331,9 492,4 450,4 368,5 1078,0 67,0 344,0 4,5 0,3 13,5 449,8 446,5 82,4 113,8 599,9 332,9 495,2 452,7 368,3 1065,8 68,0 345,0 4,4 0,3 13,3 451,1 444,9 83,0 113,4 600,9 334,0 497,9 454,4 368,3 1056,9 69,0 346,0 4,2 0,3 13,2 452,2 443,7 82,8 113,5 600,1 335,3 500,6 456,6 368,2 1048,8 70,0 347,0 4,1 0,3 13,2 453,3 440,7 82,7 113,2 600,1 336,7 502,9 459,0 367,9 1047,4 71,0 348,0 4,1 0,2 13,2 454,6 440,1 83,3 113,0 600,7 338,1 505,4 461,1 367,6 1050,3 72,0 349,0 4,0 0,2 13,0 455,6 438,9 82,8 112,7 600,1 339,4 507,4 463,4 367,5 1046,8 73,0 350,0 3,8 0,2 12,9 456,7 436,2 83,1 112,6 599,4 340,9 509,5 465,8 367,7 1044,0 74,0 351,0 3,8 0,1 12,8 457,6 434,5 83,8 112,0 597,0 342,5 511,2 469,0 368,0 1040,9 75,0 352,0 3,7 0,1 12,5 458,7 432,2 84,0 111,1 597,5 344,1 513,1 471,3 367,7 1032,9 76,0 353,0 3,6 0,1 12,3 459,6 428,7 84,2 111,8 595,4 346,0 514,6 474,6 367,7 1023,5 77,0 354,0 3,5 0,1 12,2 460,9 425,7 83,9 111,8 595,4 347,9 516,0 477,7 367,4 1016,3 78,0 355,0 3,4 0,1 12,0 462,0 422,5 84,1 111,2 594,7 349,9 517,2 480,7 367,5 1008,6 79,0 356,0 3,3 0,1 12,0 462,7 420,0 83,9 111,3 592,1 351,8 518,3 483,8 367,4 999,1 80,0 357,0 3,2 0,0 11,9 463,7 417,5 84,0 111,0 590,8 354,0 519,6 486,6 367,3 990,1 81,0 358,0 3,1 0,0 11,7 464,5 414,8 84,0 110,6 588,7 355,8 521,4 489,3 367,3 976,6 82,0 359,0 3,1 0,1 10,2 465,6 411,0 83,9 110,5 586,8 358,0 523,9 492,1 367,5 961,5 83,0 360,0 3,0 0,0 10,2 466,6 407,7 84,0 109,7 584,5 360,1 525,8 494,9 367,7 948,4 84,0 361,0 2,9 0,0 9,9 467,3 403,3 84,1 109,6 582,1 362,2 527,5 497,3 367,5 936,2 85,0 362,0 2,9 0,0 9,6 468,2 399,9 84,1 109,3 580,5 364,1 529,0 499,9 367,6 925,9 86,0 363,0 2,8 0,0 9,4 468,9 396,4 84,1 109,0 578,6 365,9 530,6 502,3 367,2 919,1 87,0 364,0 2,8 0,0 9,3 469,5 393,9 84,4 108,9 575,9 367,7 531,8 504,6 367,4 914,4 88,0 365,0 2,7 0,0 9,2 469,9 391,9 84,5 108,5 572,3 369,4 533,0 506,9 367,9 910,8 89,0 366,0 2,6 0,0 9,0 470,3 388,9 84,3 108,1 571,3 371,0 533,6 508,2 367,4 905,2 90,0 367,0 2,6 0,0 8,9 470,4 385,7 84,1 107,9 569,0 372,5 534,2 509,4 367,0 899,9 91,0 368,0 2,5 0,0 8,7 470,6 382,6 84,5 107,7 566,6 373,8 534,3 511,0 367,1 895,9 92,0 369,0 2,5 0,0 8,6 470,5 380,2 84,5 107,5 564,9 375,0 534,2 511,8 366,8 895,5 93,0 370,0 2,4 0,0 8,5 470,4 377,9 84,4 107,0 562,5 376,2 533,8 512,8 366,8 897,8 94,0 371,0 2,3 0,0 8,5 469,9 376,0 84,1 107,0 559,5 377,5 533,1 513,2 366,2 898,1 95,0 372,0 2,4 0,0 8,5 469,3 373,4 84,1 106,7 556,6 378,4 532,4 513,4 365,7 899,7 96,0 373,0 2,4 0,1 8,3 468,6 371,4 84,2 106,5 553,4 379,3 531,7 513,5 365,3 901,3 97,0 374,0 2,3 0,1 8,3 467,9 370,1 84,1 106,2 550,0 380,2 530,6 513,5 365,3 907,5 98,0 375,0 2,3 0,1 8,0 467,3 368,6 84,1 106,1 547,5 381,0 529,7 513,4 365,1 907,2 99,0 376,0 2,2 0,1 7,9 466,4 367,8 84,2 106,1 543,6 381,7 528,8 513,3 364,8 905,4 100,0 377,0 2,2 0,1 8,0 465,8 366,6 84,5 105,8 541,1 382,5 527,8 513,0 364,7 903,5 101,0 378,0 2,2 0,1 8,0 464,8 365,5 84,3 105,8 537,5 382,9 526,6 512,7 364,4 899,9 102,0 379,0 2,1 0,1 7,9 463,8 364,8 84,2 106,0 533,3 383,4 525,4 512,3 364,4 899,4 103,0 380,0 2,1 0,1 7,7 462,8 364,5 84,5 105,3 529,8 383,8 524,3 511,8 364,4 897,6 104,0 381,0 2,1 0,1 7,5 461,8 363,1 84,4 105,6 526,7 384,2 522,9 511,1 364,2 889,2 105,0 382,0 2,0 0,1 7,4 460,9 361,6 84,7 105,8 523,4 384,4 521,6 510,3 364,5 882,5 106,0 383,0 2,0 0,1 7,3 459,7 359,5 84,6 105,6 519,9 384,9 520,0 509,7 364,2 877,9 107,0 384,0 2,0 0,1 7,2 458,7 357,2 84,2 105,4 517,2 385,4 518,5 508,7 363,9 870,5 Particulates Calculations Page 1 of 2 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 108,0 385,0 2,0 0,1 7,1 457,3 355,7 84,2 105,3 512,9 385,3 516,9 507,6 363,9 865,7 109,0 386,0 2,0 0,1 7,2 456,2 354,3 84,2 105,1 509,9 385,5 515,3 506,6 363,8 861,8 110,0 387,0 1,9 0,1 7,2 454,9 351,8 84,2 104,9 505,9 385,7 513,9 505,3 363,7 860,0 111,0 388,0 1,9 0,1 7,1 453,7 350,8 84,7 104,8 501,9 385,8 512,5 504,2 363,9 856,6 112,0 389,0 1,9 0,1 7,1 452,4 349,0 84,5 104,8 498,3 385,9 511,0 503,0 363,8 853,6 113,0 390,0 1,9 0,1 7,1 451,2 347,4 84,6 104,6 495,1 385,8 509,6 501,7 364,0 851,3 114,0 391,0 1,9 0,1 7,2 450,2 346,2 84,3 104,7 492,8 385,9 508,2 500,4 363,6 849,3 115,0 392,0 1,8 0,1 7,2 448,9 345,5 84,5 104,4 489,1 385,8 506,8 499,1 363,7 848,4 116,0 393,0 1,8 0,1 7,3 447,4 343,7 84,5 104,3 484,0 385,6 505,6 498,0 363,9 847,1 117,0 394,0 1,8 0,1 7,3 446,6 342,5 84,5 104,3 482,7 385,5 504,2 496,8 363,7 844,9 118,0 395,0 1,7 0,1 7,3 445,3 341,8 84,3 103,8 479,8 385,1 502,9 495,3 363,5 843,6 119,0 396,0 1,7 0,1 7,3 444,2 340,2 84,4 104,0 477,2 384,9 501,5 493,9 363,5 841,8 120,0 397,0 1,7 0,1 7,3 443,1 339,9 84,6 103,9 474,7 384,5 500,5 492,6 363,4 840,8 121,0 398,0 1,7 0,1 7,3 442,0 338,9 84,7 104,2 471,0 384,5 499,4 491,5 363,6 839,3 122,0 399,0 1,7 0,1 7,3 440,8 338,1 84,5 104,0 468,2 383,8 498,1 490,4 363,5 836,1 123,0 400,0 1,7 0,1 7,3 439,8 336,8 84,5 103,8 465,8 383,4 496,8 489,4 363,5 833,8 124,0 401,0 1,7 0,1 7,3 438,7 335,8 84,4 103,9 463,3 382,9 495,7 488,1 363,5 832,5 125,0 402,0 1,6 0,1 7,3 437,5 334,8 84,3 104,1 459,7 382,7 494,6 487,0 363,6 830,5 126,0 403,0 1,6 0,1 7,3 436,6 333,9 84,4 103,8 458,1 382,1 493,5 485,9 363,5 829,3 127,0 404,0 1,6 0,1 7,3 435,6 333,5 84,7 103,7 455,0 381,9 492,6 484,8 363,6 828,4 128,0 405,0 1,6 0,1 7,2 434,6 332,9 84,6 103,7 452,8 381,5 491,7 483,7 363,6 828,2 129,0 406,0 1,5 0,1 7,1 433,8 332,6 84,5 103,6 451,4 381,2 490,6 482,4 363,4 828,1 130,0 407,0 1,5 0,1 7,0 432,6 331,3 84,5 103,7 447,4 380,7 489,8 481,4 363,8 827,9 131,0 408,0 1,5 0,1 7,1 432,0 331,4 84,4 103,4 446,7 380,4 488,9 480,3 363,6 826,8 132,0 409,0 1,4 0,1 7,1 431,0 330,6 84,6 103,9 444,0 380,0 487,8 479,2 363,8 826,1 133,0 410,0 1,5 0,1 7,1 430,0 330,0 84,5 103,3 441,4 379,5 487,0 478,3 363,9 825,1 134,0 411,0 1,4 0,1 7,0 429,1 329,9 84,6 103,3 439,2 379,4 485,9 477,3 364,0 824,9 135,0 412,0 1,4 0,1 7,0 428,2 328,6 84,6 103,7 436,1 378,9 485,2 476,6 364,0 822,1 136,0 413,0 1,4 0,1 6,8 427,4 328,8 84,6 103,8 434,7 378,6 484,3 475,5 364,0 815,6 137,0 414,0 1,4 0,1 6,7 426,6 328,2 84,7 103,9 432,7 378,1 483,4 474,8 364,1 814,2 138,0 415,0 1,3 0,1 6,7 425,8 328,2 84,7 103,7 430,4 378,1 482,6 473,7 364,3 813,7 139,0 416,0 1,3 0,1 6,7 424,8 327,3 84,6 103,7 428,1 377,4 481,5 472,9 364,2 812,9 140,0 417,0 1,3 0,1 6,7 423,8 327,2 84,5 103,6 425,7 376,9 480,4 471,9 364,1 812,0 141,0 418,0 1,2 0,1 6,6 423,2 326,6 84,6 103,5 424,4 376,9 479,5 470,9 364,2 810,2 142,0 419,0 1,2 0,1 6,5 422,0 326,4 84,6 103,8 421,6 376,4 478,2 469,9 364,1 807,1 143,0 420,0 1,2 0,1 6,6 421,3 325,8 84,6 103,7 420,5 376,0 477,3 468,9 364,0 806,2 144,0 421,0 1,2 0,1 6,6 420,5 325,4 85,0 103,6 417,8 375,9 476,3 467,9 364,4 806,3 145,0 422,0 1,2 0,1 6,6 419,7 325,4 85,5 103,4 416,0 375,6 475,4 467,1 364,3 805,7 146,0 423,0 1,1 0,1 6,6 418,7 324,5 85,0 103,7 414,0 375,0 474,2 466,1 364,1 804,5 147,0 424,0 1,1 0,1 6,6 417,7 324,3 84,9 103,5 411,6 374,7 473,0 465,1 364,1 801,3 148,0 425,0 1,1 0,1 6,7 416,7 324,4 84,9 103,5 409,0 374,1 472,1 464,3 364,1 797,8 149,0 426,0 1,1 0,1 6,7 416,2 323,4 84,6 103,5 409,2 373,9 470,9 463,2 364,0 794,8 150,0 427,0 1,1 0,1 6,8 415,4 322,3 84,5 103,4 407,4 373,7 470,0 462,1 363,9 788,1 151,0 428,0 1,0 0,1 6,8 414,4 321,3 84,4 103,4 405,3 373,3 468,8 461,1 363,7 783,3 152,0 429,0 1,0 0,1 6,8 413,7 319,9 84,3 103,2 403,8 373,3 467,8 460,1 363,6 781,3 153,0 430,0 1,0 0,1 6,8 412,9 319,1 84,4 103,2 402,0 373,1 466,7 459,0 363,5 779,6 154,0 431,0 0,9 0,1 7,0 412,0 318,2 84,7 103,5 398,7 373,1 465,9 458,4 363,8 778,5 155,0 432,0 0,9 0,1 7,0 411,5 318,4 84,6 103,2 397,9 373,3 465,2 457,4 363,8 777,0 156,0 433,0 0,9 0,1 7,1 411,0 317,3 84,7 103,3 396,4 373,6 464,5 456,7 363,8 776,2 157,0 434,0 0,9 0,1 7,1 410,6 315,9 84,7 103,2 395,2 373,9 463,8 456,0 363,9 775,9 158,0 435,0 0,9 0,1 7,1 410,0 315,8 84,9 103,2 392,7 374,6 463,3 455,4 363,9 776,1 159,0 436,0 0,8 0,1 7,1 409,5 315,6 85,1 103,2 390,3 375,7 462,3 455,2 364,2 777,2 160,0 437,0 0,8 0,1 7,1 409,3 315,0 85,0 103,1 389,1 376,6 462,3 454,5 364,2 777,6 161,0 438,0 0,8 0,1 7,1 409,2 315,6 85,0 103,2 387,9 377,9 461,8 454,0 364,2 778,8 162,0 439,0 0,8 0,1 7,1 409,0 315,2 84,7 103,1 387,0 378,9 461,4 453,3 364,1 780,2 163,0 440,0 0,7 0,1 7,0 408,8 314,4 84,9 103,0 385,6 380,4 461,0 452,7 364,1 781,2 164,0 441,0 0,7 0,1 6,9 408,6 314,5 84,6 103,2 384,4 381,8 460,4 452,2 364,0 780,8 165,0 442,0 0,7 0,1 6,9 408,4 314,5 84,6 103,2 383,0 383,3 460,0 451,8 363,9 781,2 166,0 443,0 0,7 0,1 6,9 408,2 314,4 85,0 102,9 380,4 384,9 459,7 451,6 364,3 780,6 167,0 444,0 0,6 0,1 6,9 408,3 314,0 84,7 103,1 380,3 386,4 459,5 451,1 364,1 779,8 168,0 445,0 0,6 0,1 6,9 408,1 313,7 84,8 103,1 379,0 388,0 459,0 450,6 364,0 778,9 169,0 446,0 0,6 0,1 6,8 408,1 314,3 84,6 103,0 378,3 389,4 458,7 450,1 364,1 778,3 170,0 447,0 0,6 0,1 6,8 407,8 314,4 84,7 103,0 376,1 390,8 458,5 449,7 364,0 777,5 171,0 448,0 0,6 0,1 6,8 407,9 313,8 84,9 103,1 375,7 391,9 458,4 449,2 364,2 776,0 172,0 449,0 0,5 0,1 6,7 407,7 313,2 85,0 103,2 374,2 393,1 458,1 448,8 364,3 774,9 173,0 450,0 0,5 0,1 6,7 407,4 312,6 84,7 103,2 372,7 394,2 457,8 448,4 363,9 774,3 174,0 451,0 0,5 0,1 6,6 407,3 312,6 84,9 103,1 371,7 395,3 457,4 447,9 363,9 773,9 175,0 452,0 0,5 0,1 6,7 407,1 312,7 84,6 103,3 370,5 396,5 457,0 447,5 363,8 773,3 176,0 453,0 0,4 0,1 6,7 406,9 312,5 84,7 103,3 369,6 397,6 456,6 446,9 363,8 771,7 177,0 454,0 0,4 0,1 6,7 406,6 311,6 85,0 103,2 367,7 398,4 456,3 446,6 363,9 770,7 178,0 455,0 0,4 0,1 6,7 406,5 311,9 84,9 103,1 367,3 399,4 456,0 446,0 363,7 770,0 179,0 456,0 0,4 0,1 6,7 406,3 311,5 85,3 102,9 366,1 400,3 455,7 445,3 364,1 768,8 180,0 457,0 0,4 0,1 6,7 405,9 311,3 85,0 103,2 364,7 401,1 455,2 444,7 363,9 768,7 181,0 458,0 0,3 0,1 6,6 405,8 311,1 85,0 103,0 364,1 402,1 455,0 443,8 363,8 769,0 182,0 459,0 0,3 0,1 6,5 405,1 310,4 85,0 103,3 361,1 402,7 454,5 443,4 363,9 768,2 183,0 460,0 0,3 0,1 6,5 405,0 310,0 84,9 103,0 361,0 403,3 454,3 442,8 363,6 767,9 184,0 461,0 0,3 0,1 6,6 404,6 309,7 85,0 103,1 359,4 403,9 454,1 442,1 363,6 764,2 185,0 462,0 0,3 0,1 6,5 404,5 309,6 85,2 102,9 359,2 404,4 454,1 441,2 363,5 759,8 186,0 463,0 0,3 0,1 6,4 404,2 309,6 85,5 103,1 357,5 404,9 454,0 440,8 363,6 758,3 187,0 464,0 0,3 0,1 6,5 404,1 308,8 85,1 103,0 357,8 405,3 453,8 440,1 363,4 758,8 188,0 465,0 0,3 0,1 6,4 403,6 308,1 84,9 103,3 356,5 405,5 453,6 439,4 363,2 759,9 189,0 466,0 0,3 0,1 6,4 403,4 307,4 84,8 103,0 355,7 405,8 453,4 438,9 362,9 759,0 190,0 467,0 0,3 0,1 6,5 402,9 307,1 84,8 103,3 354,5 406,1 453,2 438,2 362,6 755,0 191,0 468,0 0,2 0,1 6,5 402,4 306,8 84,9 102,8 353,0 406,1 452,9 437,4 362,4 751,8 192,0 469,0 0,2 0,1 6,4 402,2 306,6 85,0 103,0 351,9 406,6 452,8 437,0 362,6 750,9 193,0 470,0 0,2 0,1 6,3 401,8 306,1 85,2 102,8 350,8 406,7 452,6 436,2 362,5 747,8 194,0 471,0 0,2 0,1 6,3 401,4 306,1 85,5 103,2 349,7 406,8 452,6 435,7 362,3 746,6 195,0 472,0 0,2 0,1 6,2 401,2 306,2 85,4 102,9 348,7 407,5 452,2 435,3 362,4 745,4 196,0 473,0 0,2 0,1 6,2 400,9 305,5 85,0 103,0 348,3 407,5 452,1 434,6 362,0 744,4 197,0 474,0 0,2 0,1 6,3 400,6 305,2 85,0 103,1 346,7 407,7 452,1 434,2 362,1 744,2 198,0 475,0 0,2 0,1 6,3 400,1 304,9 85,3 102,9 345,7 407,7 451,8 433,5 361,7 744,7 199,0 476,0 0,2 0,1 6,3 399,9 304,6 85,3 103,0 344,6 408,2 451,7 433,3 361,8 743,6 200,0 477,0 0,0 0,1 6,3 399,4 304,8 85,4 103,1 342,8 408,4 451,4 432,8 361,7 743,9 Particulates Calculations Page 2 of 2 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Manufacturer: HEARTHSTONE Model: Castleton 8031 Overall Heating Efficiency: 76,04% 29,90 Run: 2 Combustion Efficiency: 98,48% 420,01 Project #: PI 20152 Heat Transfer Efficiency: 77,21% 12,05 Test Duration: 200 min HHV LHV Heat Output: 21 033 Btu/h 22 173 kJ/h Eff 76,04% 82,19% Heat Input: 27 661 Btu/h 29 159 kJ/h Comb Eff 98,48% 98,48% Ultimate CO2 HT Eff 77,21% 83,45% CO2-ult 19,64 Burn Duration: 3,33 h Output 22 173 kJ/h F0 Burn Rate 1,47 kg/h 1,062 Burn Rate: 3,24 lb/h 1,472 kg/h Grams CO 120 g Input 29 159 kJ/h Stack Temp: 372,3 Deg. F 189,0 Deg. C MC wet 17,13 Air Fuel Ratio (A/F) Dry Molecular Weight (Md) Dry Moles Exhaust Gas (Nr): Air Fuel Ratio (A/F) Note: In the “Input data”, "Calc. % O2", "Fuel Properties", and “Mass Balance” columns, [e], [d], [g], [a]. [b], [c], [h], [u], [w], [j], and [k] refer to their respective variables in Clauses 13.7.3 CSA B415.1 OE Calculations Page 1 of 1 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Paramètres Tous les facteurs de corrections et autres paramètres qui peuvent être modifiés par l’utilisateur du fichier sont regroupés ici. Code verrouillage: HEA Description du test Test standard EPA Run # 3 Date 19-07-2017 Technicien M.M Project # PI 20152 Description de l'unité Manufacturier HEARTHSTONE Modèle Castleton 8031 Combustion system Cat Appliance type WOOD STOVE Firebox volume 1,9 cu ft. Appliance weight empty N.A lbs Appliance weight full N.A lbs Paramètres du test Logging time 1 min Manufacturer's rated heat output N.A BTU/h Donnée fournie par le manfacturier Targeted category 1 Targeted output N.A BTU/h Cp steel N.A BTU/lb-°F Échantillonnage Blank sampling rate 0,20 cuft/min Internal probe diameter 0,18 in. Calibration Factor (DGM #1): 0,987 Dimensionless Equipment number (DGM #1): EM 178 Calibration Factor (DGM #2): 0,996 Dimensionless Equipment number (DGM #2): EM 179 Calibration Factor (DGM #3): 0,986 Equipment number (DGM #3): EM 070 Dimensionless Tunnel Targeted tunnel flow rate 140 scfm Tunnel diameter 6 in. Molecular weight 28,78 May be assumed to be 28,78 (EPA) Si B-415 = 29 Pitot tube type Standard Pitot tube coefficient 0,99 Dimensionless Project nu. PI 20152 Date 19-07-2017 Technicien M.M Fuel data Fuel type Dimension Fuel specie D. Fir HHV 19810,0 kJ/kg D. Fir Oak/Maple %C 48,7 HHV 19 810 19 887 %H 6,9 %C 48,73 50 %O 43,9 %H 6,87 6,6 %Ash 0,5 %O 43,9 42,9 HHV 8519,2 Btu/lb %Ash 0,5 0,5 LHV 7451,0 Btu/lb HHV (Btu/lb) 8519 8552 LHV (Btu/lb) 7451 7480 Default Fuel Values Paramètres Page 1 of 1 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Start End Barometer (kPa): 100,6 100,4 Barometer (in.Hg): 29,707169 29,64810884 Dry Bulb (F): 81,5 87,98 Humidity (%): 52 40 Air velocity (ft/min) 4 6 DGM #1 Final: 19302,597 cuft Final: 546588,680 Liter Initial: 19269,823 cuft Initial: 545660,610 Liter DGM #2 Final: 16448,496 cuft Final: 465769,520 Liter Initial: 16416,399 cuft Initial: 464860,650 Liter DGM room Final: 323,150 cuft Initial: 303,160 cuft Numéro de la ligne dans "Raw data" à partir duquel les données du VRAI test commencent 263 Autres données à rentrer: dans preload data, load data, traverse et filter set weight Project nu. PI 20152 Date 19-07-2017 Technicien M.M Key in data Page 1 of 1 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Preload data sheet Lower Ideal Upper 11,97 13,30 14,63 Load Volume: 0,9074 cu. ft Loading Density: 13,288 lbs./ft3 Number of Spaces: Load Density (wet): 27,824 lbs./ft3 Spacer weight (lbs): Dry Wood Density: 22,928246 Weight Ave. MC x Volume Thick Wide x Length lbs Weight Cubic Inches 2 4 14 1,758 21,6 21,3 21,8 21,7 22 38,11344 112,00 2 4 14 1,76 22,1 22,3 22,6 22,8 22,1 39,3888 112,00 2 4 14 1,76 21,9 21,8 22,6 22,3 22,3 39,0368 112,00 2 4 14 1,922 22 22,6 21,9 21,8 21,7 42,284 112,00 2 4 14 1,9 22 21,9 21,8 21,6 21,3 41,268 112,00 2 4 14 1,882 21,8 21,3 21,6 21,3 22 40,6512 112,00 2 4 14 1,68 22 22,1 23,6 23,2 23,6 38,472 112,00 0,00 2 4 14 1,54 21 21,6 20,8 20,6 20,3 32,1244 112,00 2 4 14 1,794 20,9 20,6 20,7 20,8 20,4 37,09992 112,00 2 4 14 1,848 21 21,6 20,8 20,3 20,6 38,54928 112,00 2 4 14 1,906 20,8 20,9 21 20,7 20,8 39,72104 112,00 2 4 14 1,728 20,3 20,2 20,2 20,3 20,4 35,04384 112,00 2 4 14 1,836 20,4 20,8 20,7 20,8 20,3 37,8216 112,00 2 4 14 1,934 20,4 20,8 20,2 20,3 20,6 39,56964 112,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 539,14396 PreTest Load Weight: 25,25 lbs. Dry Weight: 9,44 kg. Average Moisture Content: % Dry: 21,35 21,35 Wet: 17,60 Must be 18-28 must be 15,2-22 Project nu. PI 20152 Date 19-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Preload Data Page 1 of 1 Confidentiel 27/07/2017 Page 1 FUEL LOAD DATA SHEET, CSA B415 Lower Ideal Upper 12,0 13,3 14,6 * For boilers, a loading density factor of 10 lb/ft3 is applied Load Volume: 0,42 cu. ft Loading Density: 7,0 lbs./ft3 Number of Spaces: 16 Load Density (wet): 31,6 lbs./ft3 Spacer weight: lbs Dry Wood Density: 26,1 lbs./ft3 Weight Ave. MC x Volume Ave. MC Thick Wide xLength lbs Weight Cubic Inches % 1,5 3,5 13,5 1,40 21,10 20,90 20,60 20,80 21,00 29,14848 70,88 20,9 1,5 3,5 13,5 1,52 21,60 20,70 20,40 20,60 20,90 31,59344 70,88 20,8 1,5 3,5 13,5 1,45 20,90 21,00 21,30 21,00 21,30 30,595 70,88 21,1 3,5 3,5 13,5 3,69 20,80 20,60 20,90 20,60 20,90 76,6044 165,38 20,8 3,5 3,5 13,5 3,35 20,70 20,70 21,90 21,30 21,00 70,752 165,38 21,1 1,5 0,75 5 0,11 21,00 2,31 5,63 21,0 1,5 0,75 5 0,12 21,30 2,5986 5,63 21,3 1,5 0,75 5 0,10 21,60 2,2464 5,63 21,6 1,5 0,75 5 0,12 20,80 2,4128 5,63 20,8 1,5 0,75 5 0,10 20,90 2,1318 5,63 20,9 1,5 0,75 5 0,11 20,30 2,233 5,63 20,3 1,5 0,75 5 0,11 20,60 2,2248 5,63 20,6 1,5 0,75 5 0,11 20,60 2,3484 5,63 20,6 1,5 0,75 5 0,12 20,40 2,4888 5,63 20,4 1,5 0,75 5 0,11 20,30 2,1924 5,63 20,3 1,5 0,75 5 0,11 21,00 2,268 5,63 21,0 1,5 0,75 5 0,11 21,00 2,268 5,63 21,0 1,5 0,75 5 0,12 20,60 2,3896 5,63 20,6 1,5 0,75 5 0,11 20,70 2,1942 5,63 20,7 1,5 0,75 5 0,134 20,40 2,7336 5,63 20,4 1,5 0,75 5 0,128 20,80 2,6624 5,63 20,8 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 276,39612 20,8 % Test Load Weight: 13,22 lbs. Dry Weight: 4,96 kg. Average Moisture Content: % Dry: 20,91 Dry(EPA) 20,91 20,91 Wet: 17,29 Dry(B415 20,91 Must be 19-25 must be 15,2-22 Coal Bed Range: 2,6 lbs. to 3,3 lbs. TEST CHARGE: Project nu. PI 20152 Coal bed weight: 3,3 lbs. Date 19-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Load Data Page 1 of 1 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Tunnel Traverse Worksheet (for velocity calculations) Static Pressure: 0,35 in. H20 Barometer: 29,900 in. Hg Pour un tunnel de 12" et plus, prendre 6 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,0000 B center 0,0000 A1 0,0000 A2 0,0000 A3 0,0000 A4 0,0000 A5 0,0000 A6 0,0000 B1 0,0000 B2 0,0000 B3 0,0000 B4 0,0000 B5 0,0000 B6 0,0000 PITOT CONSTANT= AVERAGE #DIV/0! #DIV/0! 0,0000 0,944 Pour un tunnel moins de 12", prendre 4 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,059 80,81 0,2429 B center 0,058 80,57 0,2408 A1 0,049 80,73 0,2214 A2 0,059 80,69 0,2429 A3 0,050 80,68 0,2236 A4 0,048 80,75 0,2191 B1 0,048 80,530 0,2191 B2 0,054 80,510 0,2324 B3 0,047 80,500 0,2168 B4 0,050 80,530 0,2236 AVERAGE 0,0522 80,6300 0,2283 Project nu. PI 20152 Date 19-07-2017 Technicien M.M Traverse Page 1 of 1 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Filter set weight Ambient blank (g) Date Heure probe front back gasket probe front back gasket probe front back gasket Filter Number 4 10 13 1 19 604 609 6 33 628 903 54 905 Before (1) Before (2) Before (3) Before (4) Before (5) 61,3829 0,1279 0,1299 11,9924 109,0924 0,1258 0,1307 12,0561 109,3619 0,1271 0,1256 11,8946 0,1280 18/07/2017 18:00 Before (6) 61,3828 0,1278 0,1299 11,9925 109,0925 0,1258 0,1307 12,0562 109,3618 0,1272 0,1257 11,8947 0,1280 19/07/2017 09:00 After (1) 61,3833 0,1312 0,1297 11,9955 109,0926 0,1253 0,1303 12,0586 109,3620 0,1302 0,1259 11,8968 0,1281 19/07/2017 16:30 After (2) 61,3833 0,1307 0,1297 11,9936 109,0926 0,1253 0,1303 12,0574 109,3620 0,1301 0,1258 11,8958 0,1281 25/07/2017 08:00 After (3) 61,3833 0,1307 0,1297 11,9936 109,0926 0,1253 0,1303 12,0574 109,3620 0,1302 0,1259 11,8959 0,1281 26/07/2017 08:00 After (4) 61,3833 0,1307 0,1297 11,9936 109,0926 0,1253 0,1303 12,0574 109,3620 0,1302 0,1259 11,8959 0,1281 27/07/2017 08:00 After (5) After (6) 61,3833 0,1307 0,1297 11,9936 109,0926 0,1253 0,1303 12,0574 109,3620 0,1302 0,1259 11,8959 0,1281 27/07/2017 08:00 Difference 0,0005 0,0029 -0,0002 0,0011 0,0001 -0,0005 -0,0004 0,0012 0,0002 0,0030 0,0002 0,0012 0,0001 Total (mg) 4,3 4,7 4,6 0,1 Total ajusté (mg) 4,20 4,60 4,50 Project nu. PI 20152 Date 19-07-2017 Technicien mm System 2 (g) System 1 (g) 1st hour System 1 (g) Filter set weight Page 1 of 1 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 SFBA EPA EMISSION RESULTS RESULTS Average emission rate: 1,5 g/hr Burn Rate : 1,771 Dry kg/hr Test Duration: 168 min PRESSURE FACTOR: DGM 1 0,96832 BAROMETRIC PRESSURE DGM 2 0,96798 Average: 29,677639 in Hg DGM 3 0,99190 Start: 29,707169 in Hg End: 29,648109 in Hg TEMPERATURE FACTORS DGM 1 0,96365 DGM 2 0,96349 DGM CONTROLLER VALUES DGM 3 0,96835 DGM 1 Final: 19302,597 Cuft Initial: 19269,823 Cuft VOLUMES SAMPLED DGM 1 30,185 SCft DGM 2 Final: 16448,496 Cuft DGM 2 29,815 Scft Initial: 16416,399 Cuft DGM 3 18,932 SCft DGM #3 Final: 323,150 Cuft Initial: 303,160 Cuft TOTAL TUNNEL VOLUME : 27621 TEMPERATURES SAMPLE RATIOS DGM 1 547,916 °R Sample Train 1: 915,061 DGM 2 548,007 °R Sample Train 2: 926,422 CALIBRATION FACTORS Paticulate concentration DGM 1 0,9870 Sample Train 1 0,000156 g/dscf DGM 2 0,9960 Sample Train 2 0,000154 g/dscf DGM #3 0,9860 Room 0,000005 g/dscf TUNNEL FLOW RATE: 164,412 Dscfm TOTAL EMISSIONS PARTICULATE CATCH Sample Train 1 4,15 g Total Sample Train 1: 4,70 mg Sample Train 2 4,12 g Total Sample Train 2: 4,60 mg Total Sample Train 1 1st hour: 4,30 mg EMISSION RATES Sample Train 1 1,48 g/hr Sample Train 2 1,47 g/hr 1st hour emission rate 3,93 g/hr DEVIATION: 0,47% Train 1 Train 2 Cs 0,0001557 0,000154286 Particulates Calculations Page 1 of 1 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Average 0,33 9,58 438,65 410,03 85,26 114,42 414,58 360,94 515,79 504,87 397,06 952,19 ***** *1 *2 *3 *4 *5 *6 *7 *8 * Elapsed Weight Flue Room Tunnel Unit Unit Unit Unit Unit Catalyst Time Raw data row Remaining CO CO2 O2 Gas Temp Dry Bulb Top Back R.Side L.Side Bottom Center min lbs %%% °F °F °F °F °F °F °F °F °F 0,00 263,00 13,2 0,1 4,2 463,0 373,2 83,8 167,0 380,9 422,3 541,5 534,7 435,4 562,2 1,0 264,0 13,0 0,3 1,5 462,0 339,6 83,8 116,0 376,8 422,4 541,2 533,1 436,7 601,2 2,0 265,0 12,9 0,1 3,8 461,5 351,6 83,8 112,2 374,4 423,6 539,9 531,6 438,0 759,1 3,0 266,0 12,8 0,1 4,4 459,7 358,3 83,9 110,7 371,0 423,1 537,3 528,1 439,4 795,0 4,0 267,0 12,8 0,1 4,3 457,2 366,3 83,6 111,1 365,6 420,5 534,0 525,2 440,6 817,7 5,0 268,0 12,6 0,1 6,1 454,9 378,8 83,9 111,4 362,5 418,6 530,4 521,9 441,1 896,7 6,0 269,0 12,5 0,1 6,4 452,2 392,0 84,0 112,4 359,3 415,9 526,3 517,6 441,7 947,7 7,0 270,0 12,4 0,0 9,1 449,1 403,8 84,0 113,5 356,3 412,6 521,8 513,5 441,4 995,3 8,0 271,0 12,2 0,0 11,3 445,7 416,5 84,0 114,2 353,9 407,5 517,2 508,4 441,4 1027,5 9,0 272,0 12,1 0,0 10,7 442,7 423,3 83,9 114,5 353,1 403,7 512,4 503,0 441,1 1043,7 10,0 273,0 11,9 0,0 9,3 439,6 429,0 84,0 114,9 353,6 398,6 507,4 498,2 440,3 1043,2 11,0 274,0 11,8 0,0 10,4 436,6 436,8 84,0 116,3 354,2 393,9 502,2 493,2 439,4 1038,5 12,0 275,0 11,6 0,1 11,3 433,7 445,9 83,9 117,2 355,6 389,3 496,7 488,6 438,5 1047,2 13,0 276,0 11,4 0,1 12,3 431,2 455,2 84,0 118,1 358,8 385,3 491,0 483,6 437,4 1093,5 14,0 277,0 11,3 0,1 12,1 428,9 460,0 84,0 118,3 362,9 380,5 485,8 479,0 436,2 1112,3 15,0 278,0 11,1 0,1 12,0 426,8 463,1 84,0 118,7 366,9 376,4 481,6 474,6 434,8 1118,2 16,0 279,0 10,9 0,1 12,2 424,9 465,9 84,0 119,2 371,0 371,8 477,9 470,5 433,3 1137,1 17,0 280,0 10,8 0,1 12,6 423,7 470,7 84,1 120,0 376,3 368,7 474,7 467,0 431,9 1130,2 18,0 281,0 10,6 0,2 13,4 422,2 477,5 84,2 120,5 380,8 364,7 471,7 463,5 430,0 1148,0 19,0 282,0 10,5 0,4 13,8 420,8 483,7 84,2 121,1 385,7 360,0 469,3 460,1 428,9 1162,6 20,0 283,0 10,2 0,4 14,0 420,3 489,0 84,2 121,9 391,7 357,5 467,4 457,3 427,5 1169,2 21,0 284,0 10,1 0,4 14,2 419,1 492,4 84,2 122,5 396,2 353,2 465,5 454,8 426,0 1181,7 22,0 285,0 9,9 0,5 14,4 418,7 496,2 84,2 122,9 401,7 350,2 464,0 452,9 424,5 1197,7 23,0 286,0 9,7 0,7 14,6 418,4 498,7 84,2 123,5 407,6 347,7 462,7 451,4 422,9 1215,0 24,0 287,0 9,5 0,8 14,6 418,3 500,8 84,2 123,8 413,2 344,6 461,7 450,2 421,5 1215,3 25,0 288,0 9,3 0,8 14,6 418,7 502,2 84,3 123,8 420,8 342,4 460,7 449,3 420,3 1215,8 26,0 289,0 9,2 1,0 14,7 418,8 503,7 84,4 124,4 426,3 339,9 460,1 448,6 418,8 1219,8 27,0 290,0 9,0 1,1 14,8 419,1 504,5 84,5 124,7 433,0 337,2 459,7 448,5 417,3 1221,7 28,0 291,0 8,8 1,3 14,8 419,6 505,3 84,4 125,1 438,8 335,1 459,6 448,4 416,2 1218,9 29,0 292,0 8,6 1,4 14,8 420,1 505,1 84,5 125,5 444,4 333,1 460,0 448,4 414,9 1216,5 30,0 293,0 8,3 1,6 14,8 420,6 504,6 84,6 125,8 448,7 331,5 460,4 448,8 413,5 1209,5 31,0 294,0 8,2 1,7 14,8 421,4 504,1 84,4 125,9 454,6 329,5 461,0 449,3 412,4 1207,2 32,0 295,0 8,0 1,6 14,8 422,7 503,0 84,6 125,5 460,7 328,8 462,2 450,6 411,0 1204,2 33,0 296,0 7,8 1,6 14,8 423,3 502,7 84,7 125,7 463,9 327,4 463,7 451,4 410,0 1204,3 34,0 297,0 7,6 1,6 14,8 424,1 501,5 84,9 125,8 468,4 325,8 464,9 452,7 408,7 1200,9 35,0 298,0 7,4 1,5 15,0 425,2 500,0 84,8 125,3 472,4 325,1 466,7 453,9 407,7 1199,1 36,0 299,0 7,3 1,5 15,0 425,9 500,8 84,9 125,4 475,9 323,8 468,6 454,9 406,5 1188,9 37,0 300,0 7,1 1,6 14,9 427,2 501,5 84,8 125,2 480,3 323,3 470,6 456,4 405,3 1184,8 38,0 301,0 6,9 1,9 14,8 428,7 501,1 84,9 125,5 484,6 322,7 473,3 458,3 404,5 1180,5 39,0 302,0 6,7 1,9 14,7 430,1 499,5 84,9 125,4 488,9 321,8 476,1 460,0 403,4 1178,2 40,0 303,0 6,5 1,7 14,7 431,4 498,5 85,0 125,2 492,0 321,7 478,9 461,8 402,3 1176,8 41,0 304,0 6,4 1,7 14,6 432,9 498,3 85,2 125,4 496,4 321,7 481,7 463,3 401,6 1178,2 42,0 305,0 6,2 1,7 14,6 434,2 497,3 85,1 125,1 500,1 320,7 484,0 465,3 400,6 1175,6 43,0 306,0 6,0 1,6 14,6 435,5 497,0 85,1 125,0 503,3 320,4 486,4 467,5 399,7 1183,3 44,0 307,0 5,8 1,5 14,6 437,1 496,6 85,2 124,9 507,3 320,7 488,9 469,6 398,9 1184,8 45,0 308,0 5,7 1,5 14,6 438,4 495,9 85,2 124,8 510,2 320,3 491,5 472,0 398,0 1183,3 46,0 309,0 5,5 1,4 14,6 440,0 495,7 85,2 125,1 513,7 320,6 494,0 474,3 397,2 1190,5 47,0 310,0 5,4 1,4 14,7 441,4 495,0 85,2 124,4 516,6 320,7 496,4 476,9 396,5 1197,1 48,0 311,0 5,2 1,4 14,7 443,0 495,4 85,2 124,5 519,9 320,9 498,7 479,4 395,9 1203,0 49,0 312,0 5,0 1,4 14,7 444,2 495,1 85,3 124,5 522,1 321,0 500,8 482,1 395,1 1203,6 50,0 313,0 4,9 1,3 14,7 445,5 494,6 85,2 124,3 523,9 321,3 502,7 484,8 394,6 1198,9 51,0 314,0 4,7 1,2 14,7 446,9 493,5 85,3 124,2 526,7 321,6 504,8 487,5 393,8 1198,4 52,0 315,0 4,6 1,0 14,6 448,3 491,5 85,3 124,1 528,9 321,9 507,3 490,4 393,2 1188,6 53,0 316,0 4,4 0,9 14,6 449,9 490,0 85,4 123,7 531,1 322,6 510,1 493,1 392,8 1180,3 54,0 317,0 4,3 0,7 14,6 451,4 488,7 85,4 123,7 533,1 323,1 512,4 496,0 392,2 1175,5 55,0 318,0 4,1 0,5 14,6 452,7 488,1 85,4 123,2 534,0 323,6 515,2 499,1 391,6 1180,5 56,0 319,0 4,0 0,4 14,6 454,2 487,0 85,5 123,2 535,1 324,9 517,8 502,1 391,0 1173,0 57,0 320,0 3,9 0,3 14,6 455,9 485,4 85,5 123,0 536,8 326,3 520,5 505,3 390,6 1162,2 58,0 321,0 3,8 0,3 14,5 457,6 484,6 85,5 122,6 538,4 327,6 523,5 508,5 390,1 1152,7 59,0 322,0 3,7 0,2 14,4 459,3 482,1 85,3 122,6 539,5 329,3 526,1 512,0 389,8 1142,4 60,0 323,0 3,5 0,1 14,3 461,3 480,4 85,2 121,9 541,0 331,0 528,9 516,1 389,6 1139,3 61,0 324,0 3,4 0,1 14,0 463,1 478,8 85,5 121,8 541,9 332,5 531,7 520,0 389,2 1126,3 62,0 325,0 3,3 0,1 13,8 464,8 476,7 85,6 121,7 542,7 334,3 534,6 523,3 389,0 1109,4 63,0 326,0 3,2 0,0 13,5 466,4 473,3 85,7 121,4 542,7 336,7 537,2 527,1 388,5 1087,9 64,0 327,0 3,1 0,0 13,0 468,2 470,8 85,9 120,9 543,8 338,6 540,0 530,5 388,2 1072,2 65,0 328,0 3,0 0,0 12,5 469,6 465,5 85,4 120,2 543,5 340,5 542,6 533,6 388,0 1054,6 66,0 329,0 3,0 0,0 12,1 471,5 461,2 85,6 120,1 543,9 343,3 545,2 537,2 387,9 1035,8 67,0 330,0 3,0 0,0 11,7 472,8 456,6 85,8 119,5 543,0 345,9 547,7 540,0 387,6 1020,8 68,0 331,0 2,9 0,0 11,4 474,1 452,1 85,9 119,0 542,0 348,3 549,8 543,1 387,4 1011,3 69,0 332,0 2,8 0,0 11,0 475,2 448,1 85,8 118,6 540,4 351,1 551,9 545,6 387,2 1003,5 70,0 333,0 2,9 0,0 10,8 476,3 443,3 85,9 118,0 538,8 353,8 553,6 548,2 387,0 996,2 71,0 334,0 2,7 0,0 10,6 477,0 438,9 85,8 118,0 535,9 356,3 555,5 550,5 386,7 986,0 72,0 335,0 2,7 0,0 10,5 477,9 435,7 85,9 117,1 533,9 359,1 556,9 552,6 386,8 980,3 73,0 336,0 2,7 0,0 10,4 478,3 431,8 85,7 116,6 530,3 361,7 558,6 554,3 386,9 973,9 74,0 337,0 2,6 0,0 10,3 479,3 429,3 85,8 116,3 527,9 365,1 560,0 556,7 386,8 968,2 75,0 338,0 2,5 0,0 10,2 479,8 426,3 85,9 115,9 524,7 367,7 561,4 558,4 386,9 965,1 76,0 339,0 2,5 0,0 10,3 479,8 423,9 86,1 115,7 520,3 369,7 562,5 559,9 386,8 961,9 77,0 340,0 2,4 0,0 10,2 480,1 422,6 86,0 115,6 516,7 372,8 563,4 560,9 386,9 955,7 78,0 341,0 2,4 0,0 10,2 480,4 420,9 86,0 115,2 513,6 374,9 564,5 562,0 387,0 952,6 79,0 342,0 2,3 0,0 10,2 480,6 418,8 85,9 115,0 510,7 377,3 565,1 563,2 386,8 950,0 80,0 343,0 2,2 0,0 10,2 480,9 417,7 86,0 114,7 507,9 379,9 565,7 563,9 386,9 945,7 81,0 344,0 2,2 0,0 10,0 481,1 416,4 86,0 114,4 504,7 383,0 566,1 564,8 387,0 938,1 82,0 345,0 2,1 0,0 9,9 481,2 413,2 86,0 114,3 502,1 384,7 566,5 565,4 387,1 930,3 83,0 346,0 2,1 0,0 7,9 481,4 409,3 86,0 114,0 499,7 387,5 566,5 566,3 387,0 925,4 84,0 347,0 2,0 0,0 7,2 481,5 403,7 86,0 112,8 496,7 389,6 567,0 566,8 387,2 911,8 85,0 348,0 2,0 0,0 6,8 481,3 399,5 86,0 112,9 493,3 391,3 567,3 567,3 387,4 900,1 86,0 349,0 2,0 0,1 6,6 481,2 396,5 86,0 111,9 489,1 393,8 567,7 567,8 387,5 902,2 87,0 350,0 2,0 0,1 6,5 480,5 393,8 85,9 111,7 484,8 394,1 567,8 568,1 387,5 901,8 88,0 351,0 1,9 0,1 6,5 479,7 391,7 85,9 111,6 479,8 395,0 568,0 567,8 387,7 898,1 89,0 352,0 2,0 0,1 6,6 478,8 388,5 85,9 111,3 475,4 395,4 567,7 567,5 387,7 893,1 90,0 353,0 1,9 0,1 6,6 477,7 386,3 85,9 111,1 470,4 396,1 567,2 567,1 387,5 882,1 91,0 354,0 1,9 0,1 6,7 476,5 383,7 85,9 110,7 465,8 396,0 566,9 566,2 387,5 872,7 92,0 355,0 1,9 0,1 6,9 474,9 381,3 85,9 110,6 460,8 395,7 565,4 565,2 387,6 864,0 93,0 356,0 1,8 0,1 7,0 473,0 378,8 85,8 110,4 455,5 394,5 564,2 563,4 387,3 856,7 94,0 357,0 1,8 0,1 7,1 471,4 376,7 85,4 110,1 451,3 393,9 562,8 561,7 387,2 853,0 95,0 358,0 1,7 0,1 7,2 469,6 374,0 85,6 110,0 446,7 393,1 561,4 559,8 387,0 850,8 96,0 359,0 1,8 0,1 7,2 467,9 372,6 85,6 109,5 442,8 392,1 559,7 557,9 386,7 848,7 97,0 360,0 1,7 0,1 7,2 465,9 370,6 85,6 109,4 437,9 391,0 558,3 555,7 386,5 847,3 98,0 361,0 1,7 0,1 7,3 464,0 369,4 85,4 109,0 433,9 389,7 556,8 553,4 386,3 842,8 99,0 362,0 1,7 0,1 6,8 462,2 368,7 85,6 108,9 429,6 388,9 555,4 551,1 386,2 838,2 100,0 363,0 1,7 0,1 6,8 460,4 367,6 85,6 108,8 425,2 387,8 553,9 549,2 386,0 837,4 101,0 364,0 1,6 0,1 6,8 458,5 366,4 85,6 108,6 420,8 386,3 552,4 546,8 386,0 835,6 102,0 365,0 1,6 0,1 6,8 457,0 365,8 85,6 108,9 417,2 386,2 550,9 544,9 385,7 834,7 103,0 366,0 1,6 0,1 6,9 455,1 364,6 85,7 108,6 413,0 384,5 549,6 542,5 385,7 832,7 104,0 367,0 1,5 0,1 6,9 453,3 363,4 85,6 108,3 409,0 383,1 548,3 540,3 385,9 832,7 105,0 368,0 1,5 0,1 6,9 451,5 362,9 85,5 108,3 405,0 381,8 546,9 538,2 385,8 831,5 106,0 369,0 1,5 0,1 6,9 450,0 362,3 85,5 108,2 401,8 380,8 545,5 536,0 385,6 831,0 107,0 370,0 1,5 0,1 6,8 448,5 361,4 85,6 108,2 398,6 380,3 544,0 533,9 385,9 832,0 Particulates Calculations Page 1 of 2 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 108,0 371,0 1,5 0,1 6,9 446,6 360,8 85,6 108,0 394,5 378,6 542,5 531,6 385,8 830,5 109,0 372,0 1,4 0,1 6,8 445,0 360,2 85,5 108,1 391,3 377,2 541,3 529,4 385,6 829,4 110,0 373,0 1,4 0,1 6,7 443,7 359,8 85,5 107,9 388,2 377,0 539,7 527,7 385,7 828,3 111,0 374,0 1,4 0,1 6,8 442,0 358,9 85,6 107,9 384,1 375,7 538,5 525,8 385,7 827,2 112,0 375,0 1,4 0,1 6,8 440,7 358,2 85,6 108,0 381,1 375,3 537,1 524,2 385,6 826,2 113,0 376,0 1,3 0,1 6,7 439,2 357,6 85,6 107,9 377,9 374,4 535,7 522,5 385,5 825,2 114,0 377,0 1,3 0,1 6,8 437,5 357,0 85,5 107,8 374,3 373,0 534,3 520,2 385,5 824,6 115,0 378,0 1,3 0,1 6,9 436,1 356,2 85,5 107,6 371,7 372,0 532,9 518,3 385,4 823,6 116,0 379,0 1,3 0,1 6,9 434,6 355,6 85,6 107,4 368,8 370,4 531,5 516,7 385,4 822,4 117,0 380,0 1,3 0,1 6,9 433,2 355,3 85,7 107,6 365,2 370,2 530,2 515,0 385,3 822,4 118,0 381,0 1,3 0,1 6,9 431,9 354,5 85,4 107,4 363,1 369,4 528,6 513,0 385,4 822,0 119,0 382,0 1,2 0,1 6,9 430,6 354,3 85,6 107,5 360,3 368,7 527,2 511,9 385,2 822,6 120,0 383,0 1,2 0,1 7,0 429,5 353,7 85,7 107,4 357,9 368,0 525,7 510,5 385,3 823,2 121,0 384,0 1,2 0,1 7,0 428,3 353,4 85,6 107,3 355,1 367,2 524,6 508,8 385,7 823,6 122,0 385,0 1,1 0,1 6,7 427,0 352,9 85,7 107,1 352,8 366,2 523,3 507,4 385,4 825,2 123,0 386,0 1,1 0,1 6,7 426,0 353,6 85,4 107,1 350,7 365,6 522,0 506,0 385,6 826,4 124,0 387,0 1,1 0,1 6,8 425,0 353,5 85,5 107,1 348,1 365,2 521,0 505,1 385,7 827,2 125,0 388,0 1,0 0,1 6,9 423,8 353,6 85,5 107,1 345,9 363,9 519,7 503,9 385,6 827,1 126,0 389,0 1,0 0,1 6,9 422,9 353,5 85,6 106,9 344,0 363,7 518,5 502,5 385,7 826,5 127,0 390,0 1,0 0,1 6,9 421,7 353,4 85,7 106,9 341,4 362,6 517,2 501,5 385,8 825,8 128,0 391,0 1,0 0,1 7,0 420,8 352,8 85,6 107,0 339,9 362,4 515,9 500,0 385,9 825,9 129,0 392,0 1,0 0,1 7,0 419,6 353,0 85,5 106,9 337,5 360,7 514,8 499,0 385,9 826,3 130,0 393,0 0,9 0,1 6,9 418,7 352,9 85,5 106,9 335,4 360,6 513,6 498,0 385,7 826,3 131,0 394,0 0,9 0,1 6,9 417,8 353,1 85,5 106,9 333,9 359,6 512,4 497,1 386,0 826,8 132,0 395,0 0,9 0,1 6,9 416,7 353,3 85,6 107,0 331,4 359,5 511,2 495,8 385,5 826,4 133,0 396,0 0,9 0,1 6,8 415,9 353,3 85,5 107,0 330,1 358,7 510,0 494,7 385,8 826,7 134,0 397,0 0,8 0,1 6,8 415,1 353,2 85,5 106,8 328,9 358,4 508,7 493,5 386,0 826,5 135,0 398,0 0,8 0,1 6,7 414,1 353,7 85,5 106,9 327,0 357,6 507,7 492,1 385,9 826,5 136,0 399,0 0,8 0,1 6,7 413,0 354,2 85,6 107,2 324,7 356,8 506,3 491,1 386,0 824,1 137,0 400,0 0,7 0,1 6,8 412,3 353,6 85,7 107,2 323,7 356,6 505,2 490,1 385,8 820,7 138,0 401,0 0,8 0,1 7,0 411,4 352,7 85,5 107,1 321,7 356,0 504,0 489,0 386,2 807,6 139,0 402,0 0,7 0,1 7,0 410,6 352,0 85,5 106,9 320,6 355,4 502,9 488,0 386,1 803,6 140,0 403,0 0,7 0,1 7,1 409,9 351,4 85,6 106,8 319,1 354,8 501,7 487,4 386,5 803,4 141,0 404,0 0,7 0,1 7,1 409,1 351,3 85,5 106,9 317,9 354,1 500,6 486,6 386,3 803,2 142,0 405,0 0,6 0,1 7,2 408,5 350,6 85,6 106,8 316,4 354,0 499,5 485,8 386,7 803,9 143,0 406,0 0,6 0,1 7,2 407,8 350,2 85,4 106,7 315,2 353,4 498,5 485,2 386,6 804,3 144,0 407,0 0,6 0,1 7,1 407,1 349,8 85,5 106,8 313,8 352,7 497,7 484,4 386,6 805,2 145,0 408,0 0,6 0,1 7,0 406,4 349,9 85,6 106,7 312,3 352,3 497,1 483,6 386,9 805,7 146,0 409,0 0,6 0,1 7,0 405,7 350,7 85,5 106,7 311,0 351,7 496,3 483,0 386,8 807,1 147,0 410,0 0,5 0,1 6,9 405,1 350,3 85,5 107,1 309,6 351,4 495,7 482,1 386,9 808,3 148,0 411,0 0,5 0,1 7,0 404,6 351,3 85,4 107,2 308,7 351,2 494,7 481,6 386,8 810,7 149,0 412,0 0,5 0,1 7,0 404,3 351,4 85,5 106,9 308,3 351,4 494,2 480,8 387,1 810,0 150,0 413,0 0,4 0,1 7,1 404,0 351,2 85,5 106,8 307,3 351,6 493,6 480,4 387,0 808,3 151,0 414,0 0,4 0,1 7,0 403,5 350,1 85,5 106,8 306,1 350,9 493,1 479,8 387,4 794,5 152,0 415,0 0,4 0,1 6,9 403,1 348,3 85,5 106,8 305,3 350,9 492,6 479,3 387,5 783,7 153,0 416,0 0,4 0,1 6,9 402,8 346,9 85,5 106,9 304,0 351,4 492,2 478,8 387,4 779,9 154,0 417,0 0,4 0,1 6,8 402,2 345,6 85,4 106,8 302,8 351,0 491,5 478,3 387,4 775,7 155,0 418,0 0,3 0,1 6,8 402,2 345,1 85,5 106,7 302,3 352,1 491,0 477,8 387,8 772,5 156,0 419,0 0,3 0,1 6,7 401,5 344,2 85,5 106,6 300,6 351,4 490,6 477,1 387,9 770,8 157,0 420,0 0,3 0,1 6,7 401,1 343,6 85,6 106,7 300,0 351,3 490,0 476,6 387,8 768,7 158,0 421,0 0,3 0,1 6,7 400,7 342,9 85,5 106,9 299,0 351,4 489,5 475,9 387,9 766,3 159,0 422,0 0,2 0,1 6,7 400,5 342,1 85,6 106,6 297,9 352,1 489,3 475,5 387,9 765,6 160,0 423,0 0,2 0,1 6,6 400,2 341,3 85,4 106,8 297,2 352,4 489,0 474,8 387,9 764,8 161,0 424,0 0,2 0,1 6,7 399,9 340,5 85,6 106,6 296,0 352,5 488,7 474,6 387,8 763,7 162,0 425,0 0,1 0,1 6,6 399,9 340,3 85,4 106,5 295,7 353,0 488,5 474,2 387,9 763,0 163,0 426,0 0,1 0,1 6,5 399,2 340,1 85,4 106,6 293,4 352,6 488,2 473,7 388,0 761,1 164,0 427,0 0,1 0,1 6,5 399,3 339,3 85,4 106,3 293,4 354,0 487,9 473,1 388,1 758,8 165,0 428,0 0,1 0,1 6,5 399,0 339,0 85,6 106,3 292,2 354,4 487,7 472,6 388,3 757,8 166,0 429,0 0,1 0,1 6,5 398,6 337,9 85,5 106,3 290,8 354,6 487,6 472,0 388,1 757,1 167,0 430,0 0,1 0,1 6,5 398,5 338,1 85,5 105,9 290,4 355,0 487,7 471,5 388,0 756,5 168,0 431,0 0,0 0,1 6,5 398,2 337,8 85,6 106,3 288,9 355,3 487,6 471,0 388,0 756,8 Particulates Calculations Page 2 of 2 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Manufacturer: HEARTHSTONE Model: Castleton 8031 Overall Heating Efficiency: 72,97% 29,95 Run: 3 Combustion Efficiency: 96,40% 394,06 Project #: PI 20152 Heat Transfer Efficiency: 75,70% 11,29 Test Duration: 168 min HHV LHV Heat Output: 24 292 Btu/h 25 608 kJ/h Eff 72,97% 78,87% Heat Input: 33 289 Btu/h 35 093 kJ/h Comb Eff 96,40% 96,40% Ultimate CO2 HT Eff 75,70% 81,82% CO2-ult 19,64 Burn Duration: 2,80 h Output 25 608 kJ/h F0 Burn Rate 1,77 kg/h 1,062 Burn Rate: 3,90 lb/h 1,771 kg/h Grams CO 260 g Input 35 093 kJ/h Stack Temp: 410,2 Deg. F 210,1 Deg. C MC wet 17,29 Air Fuel Ratio (A/F) Dry Molecular Weight (Md) Dry Moles Exhaust Gas (Nr): Air Fuel Ratio (A/F) Note: In the “Input data”, "Calc. % O2", "Fuel Properties", and “Mass Balance” columns, [e], [d], [g], [a]. [b], [c], [h], [u], [w], [j], and [k] refer to their respective variables in Clauses 13.7.3 CSA B415.1 OE Calculations Page 1 of 1 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Paramètres Tous les facteurs de corrections et autres paramètres qui peuvent être modifiés par l’utilisateur du fichier sont regroupés ici. Code verrouillage: HEA Description du test Test standard EPA Run # 4 Date 20-07-2017 Technicien M.M Project # PI 20152 Description de l'unité Manufacturier HEARTHSTONE Modèle Castleton 8031 Combustion system Cat Appliance type WOOD STOVE Firebox volume 1,9 cu ft. Appliance weight empty N.A lbs Appliance weight full N.A lbs Paramètres du test Logging time 1 min Manufacturer's rated heat output N.A BTU/h Donnée fournie par le manfacturier Targeted category 1 Targeted output N.A BTU/h Cp steel N.A BTU/lb-°F Échantillonnage Blank sampling rate 0,20 cuft/min Internal probe diameter 0,18 in. Calibration Factor (DGM #1): 0,987 Dimensionless Equipment number (DGM #1): EM 178 Calibration Factor (DGM #2): 0,996 Dimensionless Equipment number (DGM #2): EM 179 Calibration Factor (DGM #3): 0,986 Equipment number (DGM #3): EM 070 Dimensionless Tunnel Targeted tunnel flow rate 140 scfm Tunnel diameter 6 in. Molecular weight 28,78 May be assumed to be 28,78 (EPA) Si B-415 = 29 Pitot tube type Standard Pitot tube coefficient 0,99 Dimensionless Project nu. PI 20152 Date 20-07-2017 Technicien M.M Fuel data Fuel type Dimension Fuel specie D. Fir HHV 19810,0 kJ/kg D. Fir Oak/Maple %C 48,7 HHV 19 810 19 887 %H 6,9 %C 48,73 50 %O 43,9 %H 6,87 6,6 %Ash 0,5 %O 43,9 42,9 HHV 8519,2 Btu/lb %Ash 0,5 0,5 LHV 7451,0 Btu/lb HHV (Btu/lb) 8519 8552 LHV (Btu/lb) 7451 7480 Default Fuel Values Paramètres Page 1 of 1 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Start End Barometer (kPa): 100,4 100,3 Barometer (in.Hg): 29,648109 29,618579 Dry Bulb (F): 80,78 86,72 Humidity (%): 52,8 43 Air velocity (ft/min) 6 7 DGM #1 Final: ####### cuft Final: 548388,780 Liter Initial: ####### cuft Initial: 546590,460 Liter DGM #2 Final: ####### cuft Final: 467532,010 Liter Initial: ####### cuft Initial: 465771,370 Liter DGM room Final: 367,420 cuft Initial: 323,160 cuft Numéro de la ligne dans "Raw data" à partir duquel les données du VRAI test commencent 289 Autres données à rentrer: dans preload data, load data, traverse et filter set weight Project nu. PI 20152 Date 20-07-2017 Technicien M.M Key in data Page 1 of 1 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Preload data sheet Lower Ideal Upper 11,97 13,30 14,63 Load Volume: 0,9074 cu. ft Loading Density: 14,433 lbs./ft3 Number of Spaces: Load Density (wet): 30,221 lbs./ft3 Spacer weight (lbs): Dry Wood Density: 24,804397 Weight Ave. MC x Volume Thick Wide x Length lbs Weight Cubic Inches 2 4 14 1,912 22,6 22,3 22,6 22,4 22,5 42,98176 112,00 2 4 14 2,232 22,8 22,1 22 22 22,3 49,63968 112,00 2 4 14 2,22 22,3 22,4 21,9 21,6 21,4 48,6624 112,00 2 4 14 1,686 21 21,3 21,3 21,8 21,9 36,18156 112,00 2 4 14 1,624 21,6 21,4 22,3 22,4 21,9 35,59808 112,00 2 4 14 1,862 22,6 22,4 22,6 21,3 21,9 41,26192 112,00 2 4 14 2,224 21,8 21,6 21 21 21,9 47,72704 112,00 0,00 2 4 14 1,749 21,6 21,3 21,9 21,8 21,7 37,88334 112,00 2 4 14 1,772 22 22,1 22,3 22,6 22,1 39,37384 112,00 2 4 14 2,242 21,6 21,3 21,8 21,9 21,9 48,6514 112,00 2 4 14 2,3 21,7 21 21,3 21,3 21,4 49,082 112,00 2 4 14 1,754 22 22,1 21,8 21,6 21,9 38,37752 112,00 2 4 14 2,072 21,8 21,9 21,6 21,8 21,3 44,92096 112,00 2 4 14 1,774 22 21,9 21,6 21,3 21,8 38,53128 112,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 598,87278 PreTest Load Weight: 27,42 lbs. Dry Weight: 10,21 kg. Average Moisture Content: % Dry: 21,84 21,84 Wet: 17,92 Must be 18-28 must be 15,2-22 Project nu. PI 20152 Date 20-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Preload Data Page 1 of 1 Confidentiel 27/07/2017 Page 1 FUEL LOAD DATA SHEET, CSA B415 Lower Ideal Upper 12,0 13,3 14,6 * For boilers, a loading density factor of 10 lb/ft3 is applied Load Volume: 0,42 cu. ft Loading Density: 7,0 lbs./ft3 Number of Spaces: 16 Load Density (wet): 31,5 lbs./ft3 Spacer weight: lbs Dry Wood Density: 26,1 lbs./ft3 Weight Ave. MC x Volume Ave. MC Thick Wide xLength lbs Weight Cubic Inches % 1,5 3,5 13,625 1,30 20,30 20,30 20,40 20,60 20,90 26,65 71,53 20,5 1,5 3,5 13,625 1,47 20,60 20,30 20,60 20,90 20,80 30,38208 71,53 20,6 1,5 3,5 13,625 1,37 20,90 21,00 21,10 21,60 21,00 28,89216 71,53 21,1 3,5 3,5 13,625 3,36 21,00 20,90 21,10 20,60 20,70 70,13132 166,91 20,9 3,5 3,5 13,625 3,63 21,00 20,60 20,80 20,80 20,90 75,61824 166,91 20,8 1,5 0,75 5 0,13 20,60 2,7192 5,63 20,6 1,5 0,75 5 0,13 21,10 2,7852 5,63 21,1 1,5 0,75 5 0,13 21,60 2,808 5,63 21,6 1,5 0,75 5 0,13 20,80 2,7872 5,63 20,8 1,5 0,75 5 0,14 20,80 2,8704 5,63 20,8 1,5 0,75 5 0,13 20,30 2,6796 5,63 20,3 1,5 0,75 5 0,13 20,40 2,7336 5,63 20,4 1,5 0,75 5 0,13 20,80 2,7872 5,63 20,8 1,5 0,75 5 0,14 20,70 2,8566 5,63 20,7 1,5 0,75 5 0,13 20,90 2,8006 5,63 20,9 1,5 0,75 5 0,13 21,00 2,772 5,63 21,0 1,5 0,75 5 0,14 20,40 2,8152 5,63 20,4 1,5 0,75 5 0,14 20,30 2,7608 5,63 20,3 1,5 0,75 5 0,14 20,20 2,7876 5,63 20,2 1,5 0,75 5 0,126 20,90 2,6334 5,63 20,9 1,5 0,75 5 0,136 20,60 2,8016 5,63 20,6 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 276,072 20,7 % Test Load Weight: 13,28 lbs. Dry Weight: 4,99 kg. Average Moisture Content: % Dry: 20,79 Dry(EPA) 20,79 20,79 Wet: 17,21 Dry(B415 20,79 Must be 19-25 must be 15,2-22 Coal Bed Range: 2,7 lbs. to 3,3 lbs. TEST CHARGE: Project nu. PI 20152 Coal bed weight: 3,1 lbs. Date 20-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Load Data Page 1 of 1 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Tunnel Traverse Worksheet (for velocity calculations) Static Pressure: in. H20 Barometer: 29,900 in. Hg Pour un tunnel de 12" et plus, prendre 6 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,0000 B center 0,0000 A1 0,0000 A2 0,0000 A3 0,0000 A4 0,0000 A5 0,0000 A6 0,0000 B1 0,0000 B2 0,0000 B3 0,0000 B4 0,0000 B5 0,0000 B6 0,0000 PITOT CONSTANT= AVERAGE #DIV/0! #DIV/0! 0,0000 0,942 Pour un tunnel moins de 12", prendre 4 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,059 78,97 0,2429 B center 0,058 78,7 0,2408 A1 0,048 78,99 0,2191 A2 0,060 78,86 0,2449 A3 0,049 78,92 0,2214 A4 0,050 78,86 0,2236 B1 0,048 78,650 0,2191 B2 0,049 78,630 0,2214 B3 0,050 78,600 0,2236 B4 0,049 78,610 0,2214 AVERAGE 0,0520 78,7790 0,2278 Project nu. PI 20152 Date 20-07-2017 Technicien M.M Traverse Page 1 of 1 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Filter set weight Ambient blank (g) Date Heure probe front back gasket probe front back gasket probe front back gasket Filter Number 15 11 202 8 38 603 606 21 41 607 626 51 904 Before (1) Before (2) Before (3) Before (4) Before (5) 108,7836 0,1273 0,1274 11,9363 110,4332 0,1266 0,1259 11,9425 110,3641 0,1284 0,1289 11,8729 0,1287 19/07/2017 17:30 Before (6) 108,7837 0,1273 0,1275 11,9362 110,4333 0,1267 0,1258 11,9426 110,3641 0,1284 0,1290 11,8728 0,1288 20/07/2017 10:00 After (1) 108,7852 0,1285 0,1270 11,9402 110,4341 0,1262 0,1255 11,9463 110,3654 0,1296 0,1287 11,8767 0,1289 20/07/2017 18:30 After (2) 108,7845 0,1284 0,1269 11,9374 110,4335 0,1262 0,1253 11,9439 110,3646 0,1295 0,1287 11,8742 0,1288 26/07/2017 08:00 After (3) 108,7845 0,1284 0,1269 11,9374 110,4335 0,1262 0,1253 11,9439 110,3646 0,1295 0,1287 11,8742 0,1288 27/07/2017 08:00 After (4) After (5) After (6) 108,7845 0,1284 0,1269 11,9374 110,4335 0,1262 0,1253 11,9439 110,3646 0,1295 0,1287 11,8742 0,1288 27/07/2017 08:00 Difference 0,0008 0,0011 -0,0006 0,0012 0,0002 -0,0005 -0,0005 0,0013 0,0005 0,0011 -0,0003 0,0014 0,0000 Total (mg) 2,5 3 2,7 0 Total ajusté (mg) 2,50 3,00 2,70 Project nu. PI 20152 Date 20-07-2017 Technicien M.M System 2 (g) System 1 (g) 1st hour System 1 (g) Filter set weight Page 1 of 1 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 SFBA EPA EMISSION RESULTS RESULTS Average emission rate: 0,5 g/hr Burn Rate : 0,950 Dry kg/hr Test Duration: 315 min PRESSURE FACTOR: DGM 1 0,96684 BAROMETRIC PRESSURE DGM 2 0,96933 Average: 29,633344 in Hg DGM 3 0,99042 Start: 29,648109 in Hg End: 29,618579 in Hg TEMPERATURE FACTORS DGM 1 0,96946 DGM 2 0,96904 DGM CONTROLLER VALUES DGM 3 0,97099 DGM 1 Final: 19366,167 Cuft Initial: 19302,660 Cuft VOLUMES SAMPLED DGM 1 58,752 SCft DGM 2 Final: 16510,737 Cuft DGM 2 58,170 Scft Initial: 16448,561 Cuft DGM 3 41,968 SCft DGM #3 Final: 367,420 Cuft Initial: 323,160 Cuft TOTAL TUNNEL VOLUME : 51129 TEMPERATURES SAMPLE RATIOS DGM 1 544,633 °R Sample Train 1: 870,247 DGM 2 544,871 °R Sample Train 2: 878,957 CALIBRATION FACTORS Paticulate concentration DGM 1 0,9870 Sample Train 1 0,000051 g/dscf DGM 2 0,9960 Sample Train 2 0,000046 g/dscf DGM #3 0,9860 Room 0,000000 g/dscf TUNNEL FLOW RATE: 162,313 Dscfm TOTAL EMISSIONS PARTICULATE CATCH Sample Train 1 2,61 g Total Sample Train 1: 3,00 mg Sample Train 2 2,37 g Total Sample Train 2: 2,70 mg Total Sample Train 1 1st hour: 2,50 mg EMISSION RATES Sample Train 1 0,50 g/hr Sample Train 2 0,45 g/hr 1st hour emission rate 2,18 g/hr DEVIATION: 4,77% Train 1 Train 2 Cs 5,106E-05 4,64158E-05 Particulates Calculations Page 1 of 1 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Average 0,21 7,72 361,70 261,28 83,78 93,36 367,16 329,05 381,00 381,37 349,90 774,53 ***** *1 *2 *3 *4 *5 *6 *7 *8 * Elapsed Weight Flue Room Tunnel Unit Unit Unit Unit Unit Catalyst Time Raw data row Remaining CO CO2 O2 Gas Temp Dry Bulb Top Back R.Side L.Side Bottom Center min lbs %%% °F °F °F °F °F °F °F °F °F 0,00 289,00 13,0 0,2 2,6 420,1 273,4 82,8 130,0 361,8 398,2 446,9 431,3 462,3 438,7 1,0 290,0 13,0 0,4 4,3 418,5 269,4 83,0 101,7 358,5 396,9 445,2 429,8 462,2 396,4 2,0 291,0 13,0 0,5 2,6 417,1 271,8 82,9 98,9 358,6 395,6 443,3 427,4 460,8 432,9 3,0 292,0 13,0 0,5 2,4 414,9 277,5 83,0 98,6 354,6 393,7 440,8 425,0 460,4 487,4 4,0 293,0 12,9 0,5 3,2 412,7 290,3 82,8 99,2 352,9 391,2 438,2 421,8 459,2 525,1 5,0 294,0 12,9 0,5 3,7 409,9 262,0 82,8 94,5 349,3 388,8 435,1 418,7 457,6 525,7 6,0 295,0 12,8 0,5 2,1 407,2 242,3 83,0 93,1 347,2 385,9 431,9 414,9 456,1 519,6 7,0 296,0 12,8 0,1 2,3 404,2 234,0 82,9 92,3 344,0 382,8 428,3 411,4 454,4 550,9 8,0 297,0 12,8 0,0 2,4 401,2 229,1 82,9 92,1 342,1 379,5 424,6 407,1 452,8 558,9 9,0 298,0 12,8 0,0 2,4 398,3 225,8 82,8 91,7 341,1 376,1 420,8 403,3 450,3 556,7 10,0 299,0 12,8 0,0 2,4 395,1 223,2 82,9 91,4 337,9 372,9 416,6 399,0 448,9 554,1 11,0 300,0 12,7 0,0 2,4 391,7 221,7 82,9 91,1 336,1 369,0 412,5 395,0 446,2 555,4 12,0 301,0 12,7 0,0 2,6 388,8 220,1 82,9 90,7 334,2 365,9 408,4 390,9 444,4 557,2 13,0 302,0 12,7 0,0 2,6 385,7 219,7 83,0 90,6 331,6 362,6 404,3 387,2 442,6 562,3 14,0 303,0 12,6 0,0 2,7 382,7 219,1 82,8 90,4 329,9 359,3 400,5 383,2 440,6 571,8 15,0 304,0 12,6 0,0 2,8 379,5 219,3 82,7 90,6 327,1 356,1 396,5 379,4 438,4 581,5 16,0 305,0 12,5 0,0 2,8 376,4 220,4 82,9 90,4 323,9 353,1 392,9 375,6 436,6 593,6 17,0 306,0 12,5 0,0 2,7 373,7 220,3 82,7 90,6 322,5 350,0 389,2 372,1 434,7 595,5 18,0 307,0 12,5 0,0 2,8 370,7 219,7 82,7 90,3 320,1 347,0 385,6 368,4 432,4 596,1 19,0 308,0 12,5 0,0 2,9 367,8 219,6 82,7 90,3 317,5 343,8 382,1 365,0 430,4 601,7 20,0 309,0 12,3 0,0 3,0 364,9 220,2 82,6 90,6 314,9 340,9 378,7 361,6 428,2 609,0 21,0 310,0 12,2 0,0 3,3 362,1 219,7 82,8 90,3 312,6 337,9 375,5 358,3 426,3 606,1 22,0 311,0 12,3 0,0 3,0 359,5 219,3 82,5 90,2 311,2 335,0 372,3 354,9 424,4 611,1 23,0 312,0 12,3 0,0 3,0 356,9 218,9 82,7 90,2 309,0 332,3 369,1 351,7 422,3 610,6 24,0 313,0 12,2 0,0 3,2 354,2 219,5 82,7 90,0 306,9 329,6 366,0 348,6 419,9 609,8 25,0 314,0 12,2 0,0 3,8 351,7 221,1 82,8 90,5 305,2 326,9 363,0 345,7 417,8 620,8 26,0 315,0 12,1 0,0 4,4 349,3 224,0 82,7 90,6 302,8 324,5 360,1 342,8 416,1 655,7 27,0 316,0 12,1 0,0 4,5 346,8 227,1 82,6 90,4 301,1 321,7 357,3 339,9 413,8 676,6 28,0 317,0 12,1 0,0 4,5 344,3 230,5 82,7 90,6 299,2 319,3 354,4 337,2 411,6 686,7 29,0 318,0 12,0 0,1 4,5 342,1 232,6 82,8 90,7 297,4 316,8 351,7 334,7 409,7 691,0 30,0 319,0 12,0 0,1 4,5 339,9 234,6 82,7 90,6 296,2 314,4 349,0 332,0 407,8 696,3 31,0 320,0 11,9 0,0 4,3 337,6 235,7 82,7 90,8 294,1 312,3 346,4 329,4 406,0 701,4 32,0 321,0 11,9 0,0 4,4 335,6 236,5 82,7 90,9 293,1 309,9 344,0 327,0 404,1 708,5 33,0 322,0 11,8 0,1 4,5 333,4 238,2 82,7 90,9 291,0 307,8 341,7 324,5 402,1 720,5 34,0 323,0 11,8 0,1 4,5 331,4 238,8 82,8 90,8 289,3 305,7 339,3 322,2 400,3 730,2 35,0 324,0 11,7 0,1 4,5 329,5 240,2 82,7 90,7 288,7 303,5 337,1 319,9 398,3 736,0 36,0 325,0 11,6 0,1 4,6 327,6 242,0 82,7 90,6 287,3 301,4 334,9 317,6 396,5 744,6 37,0 326,0 11,5 0,1 5,0 325,8 243,3 82,8 91,2 285,8 299,6 332,9 315,5 395,1 753,4 38,0 327,0 11,5 0,1 5,1 323,9 245,1 82,7 91,5 284,6 297,7 330,9 313,5 393,1 746,3 39,0 328,0 11,5 0,1 7,5 322,2 249,4 82,7 91,7 283,8 295,6 328,8 311,6 391,3 778,3 40,0 329,0 11,4 0,0 8,0 320,6 253,9 82,7 91,8 282,9 293,7 327,0 309,7 389,7 813,9 41,0 330,0 11,4 0,1 7,6 319,2 258,2 82,7 91,8 283,4 292,0 325,1 307,9 387,6 834,1 42,0 331,0 11,3 0,1 7,4 318,1 261,4 82,8 92,2 284,4 290,3 323,4 306,3 386,3 843,8 43,0 332,0 11,2 0,1 7,1 317,0 264,9 82,9 92,3 285,9 288,5 321,7 304,6 384,4 848,4 44,0 333,0 11,1 0,1 7,5 316,1 268,4 82,7 92,6 288,0 286,9 320,0 302,9 382,8 864,9 45,0 334,0 11,1 0,1 7,9 315,2 273,6 82,7 92,7 289,8 285,4 318,4 301,2 381,3 879,3 46,0 335,0 11,0 0,1 8,9 314,5 276,7 82,8 93,1 292,2 283,9 317,0 299,8 379,6 881,9 47,0 336,0 10,8 0,1 8,9 313,8 279,9 82,8 93,2 294,7 282,3 315,5 298,4 378,1 884,2 48,0 337,0 10,8 0,1 9,4 313,3 283,9 83,0 94,0 297,4 281,0 314,2 297,2 376,6 892,9 49,0 338,0 10,7 0,1 9,8 312,9 288,2 82,9 93,7 301,3 279,5 312,9 296,0 374,9 901,7 50,0 339,0 10,7 0,1 9,9 312,8 292,4 82,9 94,1 305,3 278,3 311,9 295,1 373,7 906,8 51,0 340,0 10,5 0,1 10,2 312,8 296,3 82,9 94,3 309,3 277,1 310,9 294,3 372,2 912,5 52,0 341,0 10,4 0,1 9,9 312,9 299,2 82,9 94,8 313,9 276,0 310,0 293,5 370,8 914,7 53,0 342,0 10,4 0,1 10,0 313,0 301,9 82,8 94,7 318,5 274,9 309,3 292,9 369,4 917,0 54,0 343,0 10,3 0,1 10,0 313,4 303,9 83,0 95,0 324,2 273,9 308,6 292,2 368,2 916,6 55,0 344,0 10,2 0,1 9,9 313,8 305,1 82,9 95,1 329,0 272,9 308,2 291,6 367,2 920,1 56,0 345,0 10,0 0,1 10,0 314,0 306,9 83,0 95,1 333,5 272,0 307,7 291,3 365,6 928,0 57,0 346,0 10,0 0,0 10,4 314,5 308,9 83,1 95,4 338,3 271,2 307,2 291,0 364,5 928,9 58,0 347,0 9,9 0,0 10,6 314,8 310,9 82,9 95,5 342,2 270,4 307,0 290,8 363,3 929,9 59,0 348,0 9,8 0,0 10,5 315,1 311,5 83,1 95,7 346,7 269,7 306,7 290,7 361,9 930,3 60,0 349,0 9,7 0,0 10,6 315,4 312,7 83,0 96,0 350,0 269,0 306,5 290,7 360,8 928,0 61,0 350,0 9,7 0,0 11,0 315,9 314,3 83,0 95,8 354,4 268,5 306,4 290,7 359,6 924,2 62,0 351,0 9,6 0,0 11,1 316,2 314,5 83,1 96,2 358,4 267,9 306,0 290,6 358,2 927,3 63,0 352,0 9,5 0,0 11,3 316,8 316,8 83,2 96,2 362,3 267,4 306,3 290,7 357,3 929,6 64,0 353,0 9,3 0,0 11,4 317,4 318,5 83,2 96,5 365,8 267,1 306,5 291,0 356,4 933,3 65,0 354,0 9,2 0,0 11,7 318,0 320,2 83,2 97,0 369,6 266,7 306,6 291,6 355,3 943,5 66,0 355,0 9,1 0,1 12,3 318,7 323,6 83,3 97,1 373,9 266,4 306,9 292,0 354,2 964,8 67,0 356,0 9,0 0,3 13,2 319,3 328,9 83,2 97,5 377,3 266,1 307,2 292,8 353,2 989,6 68,0 357,0 8,9 0,9 13,6 320,2 336,7 83,3 98,2 381,6 265,9 307,6 293,5 352,4 1001,2 69,0 358,0 8,8 0,8 13,9 321,1 341,2 83,4 98,4 386,0 265,8 308,0 294,5 351,4 1010,7 70,0 359,0 8,7 0,4 13,5 322,2 341,7 83,3 98,8 390,8 265,6 308,7 295,6 350,5 998,8 71,0 360,0 8,5 0,1 12,7 323,6 339,3 83,5 97,8 396,0 265,7 309,7 296,9 349,7 981,5 72,0 361,0 8,4 0,1 12,2 325,0 337,3 83,5 97,8 400,9 265,8 311,0 298,3 349,0 977,8 73,0 362,0 8,3 0,1 12,5 326,5 338,7 83,4 98,6 405,9 265,9 312,5 299,9 348,4 990,3 74,0 363,0 8,2 0,5 13,5 327,8 342,8 83,4 99,0 409,8 266,0 314,0 301,4 347,6 1006,4 75,0 364,0 8,1 0,2 13,6 329,4 346,3 83,5 99,2 415,1 266,3 315,8 303,2 346,6 1010,5 76,0 365,0 8,0 0,3 13,7 330,9 349,9 83,7 99,6 419,5 266,6 317,6 305,0 345,8 1011,3 77,0 366,0 7,8 0,8 13,8 332,4 351,7 83,6 99,6 424,1 267,1 319,1 306,9 345,1 1014,3 78,0 367,0 7,7 0,7 13,7 334,1 352,5 83,8 99,7 428,9 267,5 321,0 308,9 344,1 1018,9 79,0 368,0 7,6 0,7 13,7 335,9 354,1 83,5 99,9 434,1 268,0 323,1 310,8 343,3 1022,6 80,0 369,0 7,4 1,2 13,7 337,4 356,7 83,5 100,1 438,3 268,4 325,1 313,0 342,4 1023,2 81,0 370,0 7,4 1,4 13,6 339,2 358,7 83,6 100,3 442,7 269,1 327,2 315,1 342,1 1020,0 82,0 371,0 7,2 1,3 13,6 341,1 359,3 83,8 100,3 448,1 269,8 329,3 317,3 341,2 1018,4 83,0 372,0 7,1 1,3 13,7 342,7 360,7 83,8 100,1 451,7 270,4 331,4 319,6 340,7 1022,5 84,0 373,0 7,0 1,0 13,8 344,5 360,9 83,7 101,0 456,0 271,3 333,5 322,0 340,0 1023,8 85,0 374,0 6,9 1,0 13,8 346,4 360,6 83,9 100,9 461,0 272,0 335,7 324,3 339,0 1027,8 86,0 375,0 6,7 1,4 13,7 348,3 362,7 84,0 100,9 465,4 272,8 337,9 326,7 338,7 1031,3 87,0 376,0 6,6 1,5 13,7 349,9 363,8 83,9 101,1 468,4 273,7 340,0 329,2 337,9 1033,6 88,0 377,0 6,4 1,6 13,7 351,9 364,5 84,0 100,7 473,1 274,6 342,4 331,8 337,4 1035,6 89,0 378,0 6,4 1,6 13,7 353,6 365,3 84,0 101,4 476,2 275,7 344,7 334,5 336,9 1037,8 90,0 379,0 6,2 1,6 13,8 355,6 365,2 83,9 101,1 480,6 276,7 347,0 337,1 336,3 1040,8 91,0 380,0 6,1 1,5 13,8 357,4 365,3 84,0 101,0 484,4 277,8 349,4 339,6 335,6 1042,5 92,0 381,0 6,0 1,5 13,8 359,0 364,7 84,1 101,1 487,4 278,8 351,7 342,2 335,2 1044,0 93,0 382,0 5,9 1,4 13,8 361,1 364,6 83,9 101,0 492,1 280,0 354,0 344,9 334,5 1046,1 94,0 383,0 5,7 1,2 13,8 362,8 365,2 84,1 101,0 494,7 281,1 356,4 347,4 334,3 1047,9 95,0 384,0 5,7 1,2 13,8 364,6 364,3 84,1 101,4 497,8 282,4 358,9 349,9 333,9 1048,3 96,0 385,0 5,5 1,1 13,8 366,3 364,3 84,3 101,7 499,7 283,7 361,4 352,6 333,9 1046,9 97,0 386,0 5,4 1,2 13,8 368,1 362,9 84,2 101,4 503,1 284,8 363,9 355,1 333,6 1047,0 98,0 387,0 5,3 1,1 13,7 370,1 362,3 84,4 101,0 506,7 286,3 366,5 357,6 333,5 1047,0 99,0 388,0 5,2 0,9 13,7 371,5 361,6 84,4 101,2 507,8 287,4 368,9 360,3 333,1 1046,7 100,0 389,0 5,1 0,9 13,7 373,5 360,6 84,4 101,0 511,9 288,8 371,5 362,8 332,7 1044,4 101,0 390,0 5,0 0,9 13,6 375,3 359,8 84,4 101,1 514,7 290,2 373,9 365,3 332,4 1039,6 102,0 391,0 4,9 0,9 13,6 376,8 358,6 84,3 101,0 516,3 291,5 376,4 367,8 331,8 1038,3 103,0 392,0 4,8 0,8 13,6 378,7 357,1 84,5 101,1 519,8 292,8 378,9 370,4 331,5 1037,3 104,0 393,0 4,7 0,8 13,5 380,4 355,9 84,6 100,7 522,1 294,2 381,2 372,8 331,8 1034,9 105,0 394,0 4,6 0,7 13,5 381,9 354,4 84,3 100,7 523,6 295,7 383,6 375,4 331,3 1031,1 106,0 395,0 4,5 0,7 13,4 383,6 352,1 84,4 100,5 525,5 297,2 386,0 377,9 331,2 1023,3 107,0 396,0 4,4 0,6 13,4 385,2 350,4 84,6 100,6 527,4 298,6 388,3 380,4 331,2 1017,2 Particulates Calculations Page 1 of 3 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 108,0 397,0 4,3 0,4 13,3 386,6 347,8 84,8 100,4 528,3 300,0 390,7 383,0 331,0 1014,2 109,0 398,0 4,2 0,3 13,2 388,0 346,0 84,8 100,0 529,4 301,3 393,0 385,6 330,9 1016,1 110,0 399,0 4,1 0,2 12,9 389,7 343,9 84,7 99,6 530,9 302,9 395,2 388,2 331,1 1017,6 111,0 400,0 4,0 0,1 12,6 390,8 341,8 84,4 99,8 530,8 304,2 397,5 390,9 330,8 1015,6 112,0 401,0 4,0 0,1 12,5 392,2 339,5 84,6 99,5 531,3 305,8 399,7 393,7 330,7 1014,3 113,0 402,0 3,9 0,1 12,4 393,6 337,6 84,6 99,6 532,1 307,3 401,8 396,3 330,4 1008,6 114,0 403,0 3,8 0,0 12,3 394,8 335,9 84,4 98,9 532,0 308,8 403,9 399,1 330,4 1003,0 115,0 404,0 3,8 0,0 12,2 396,0 333,9 84,6 99,2 531,4 310,4 405,9 401,7 330,4 994,9 116,0 405,0 3,7 0,0 12,1 397,3 331,6 84,6 98,8 531,6 312,0 407,9 404,5 330,3 984,2 117,0 406,0 3,6 0,0 12,0 398,4 329,1 84,2 98,9 531,1 313,7 409,8 407,1 330,3 973,7 118,0 407,0 3,5 0,0 11,8 399,6 327,4 84,3 98,6 531,2 315,4 411,5 409,7 330,3 965,1 119,0 408,0 3,5 0,0 11,6 400,7 326,3 84,6 98,2 530,8 317,0 413,3 412,3 330,4 956,7 120,0 409,0 3,4 0,0 11,5 401,8 323,6 84,8 98,6 529,8 318,8 415,1 414,7 330,4 952,3 121,0 410,0 3,4 0,0 11,3 402,8 321,6 84,5 98,0 529,4 320,4 416,8 417,1 330,3 947,9 122,0 411,0 3,3 0,0 11,3 404,0 319,8 84,6 98,0 529,5 322,1 418,4 419,5 330,6 949,2 123,0 412,0 3,3 0,0 11,2 404,9 318,0 84,6 97,6 528,5 323,6 419,9 421,7 330,5 946,1 124,0 413,0 3,2 0,0 11,1 405,6 316,8 84,5 98,0 526,9 325,2 421,5 423,9 330,7 937,4 125,0 414,0 3,2 0,0 11,0 406,7 315,1 84,5 97,1 527,4 326,7 423,0 426,0 330,7 928,3 126,0 415,0 3,1 0,0 10,9 407,6 313,5 84,5 97,3 526,0 328,6 424,6 428,1 330,8 925,2 127,0 416,0 3,1 0,0 10,9 408,3 311,5 84,5 97,3 524,6 330,0 426,0 430,0 330,7 923,4 128,0 417,0 3,1 0,0 10,6 409,1 308,7 84,4 97,2 523,8 331,6 427,3 431,8 331,0 911,4 129,0 418,0 3,0 0,0 10,4 409,7 306,6 84,5 97,1 522,3 332,9 428,7 433,7 330,9 913,6 130,0 419,0 2,9 0,1 10,4 410,3 306,5 84,7 97,1 520,4 334,5 430,0 435,5 331,2 907,0 131,0 420,0 2,9 0,1 10,1 410,7 305,3 84,5 96,8 518,5 336,0 431,1 437,0 331,1 893,7 132,0 421,0 2,8 0,1 10,1 411,2 303,5 84,6 96,7 516,6 337,3 432,3 438,5 331,3 882,9 133,0 422,0 2,8 0,1 10,0 411,4 301,2 84,5 96,8 513,6 338,8 433,3 440,1 331,3 873,8 134,0 423,0 2,8 0,1 9,9 411,7 299,4 84,4 96,6 510,9 340,3 434,4 441,5 331,3 864,1 135,0 424,0 2,7 0,1 9,8 412,0 297,1 84,5 96,3 508,3 341,7 435,3 442,9 331,6 854,9 136,0 425,0 2,7 0,1 9,6 412,1 294,7 84,5 95,8 505,4 343,0 436,3 444,2 331,7 844,2 137,0 426,0 2,7 0,0 9,4 412,3 291,3 84,5 95,9 502,7 344,5 437,1 445,4 331,9 831,8 138,0 427,0 2,6 0,0 9,2 412,3 288,7 84,5 95,6 499,1 345,9 437,8 446,6 331,9 825,0 139,0 428,0 2,6 0,0 9,0 412,4 286,4 84,5 95,2 496,2 347,2 438,7 447,9 332,2 816,9 140,0 429,0 2,6 0,0 8,9 412,5 283,8 84,2 95,2 492,9 348,8 439,5 448,9 332,4 808,6 141,0 430,0 2,5 0,0 8,6 412,7 281,0 84,5 94,8 490,2 350,2 440,3 449,9 332,9 796,4 142,0 431,0 2,5 0,0 8,5 412,7 277,9 84,5 94,9 486,6 351,9 441,2 450,9 333,0 786,1 143,0 432,0 2,5 0,0 8,4 412,6 275,1 84,6 94,4 482,9 353,2 441,8 451,8 333,3 778,9 144,0 433,0 2,5 0,0 8,4 412,8 272,7 84,5 94,9 480,6 354,6 442,4 452,7 333,5 774,2 145,0 434,0 2,4 0,0 8,4 412,6 269,8 84,4 94,8 476,0 356,5 443,1 453,4 333,9 772,1 146,0 435,0 2,4 0,1 8,3 412,6 268,3 84,6 94,6 473,1 358,0 443,6 454,1 334,0 771,9 147,0 436,0 2,4 0,1 8,3 412,6 266,6 84,4 94,3 470,2 359,8 444,1 454,7 334,3 769,7 148,0 437,0 2,4 0,1 8,3 412,7 265,3 84,5 94,3 466,9 361,7 444,8 455,2 334,7 766,1 149,0 438,0 2,4 0,1 8,3 412,8 263,9 84,8 94,2 464,3 363,6 445,4 455,5 335,1 761,9 150,0 439,0 2,3 0,1 8,3 412,6 262,4 84,6 93,9 460,5 365,6 445,6 455,9 335,5 758,8 151,0 440,0 2,3 0,1 8,3 412,7 261,0 84,5 93,5 457,8 367,4 446,1 456,3 335,8 755,6 152,0 441,0 2,3 0,1 8,3 412,8 259,7 84,7 93,9 455,2 369,3 446,4 456,5 336,4 748,3 153,0 442,0 2,3 0,1 8,3 412,6 258,4 84,5 93,4 451,6 371,1 446,7 456,8 336,6 742,8 154,0 443,0 2,2 0,1 8,3 412,6 256,8 84,3 93,4 448,9 372,8 447,2 457,2 337,0 738,3 155,0 444,0 2,3 0,1 8,3 412,3 255,1 84,5 93,2 445,2 374,8 447,3 457,2 337,2 736,0 156,0 445,0 2,2 0,1 8,3 412,3 253,7 84,3 93,2 442,2 376,5 447,5 457,4 337,8 734,1 157,0 446,0 2,2 0,1 8,3 412,3 252,9 84,5 93,2 439,7 378,4 447,8 457,4 338,2 730,2 158,0 447,0 2,2 0,1 8,3 412,2 251,6 84,7 93,3 436,7 380,3 447,9 457,3 338,7 728,1 159,0 448,0 2,2 0,1 8,3 411,9 251,1 84,4 92,7 433,5 382,0 447,9 457,5 338,7 727,2 160,0 449,0 2,1 0,1 8,3 411,8 249,9 84,6 93,0 430,6 383,4 448,1 457,4 339,4 725,7 161,0 450,0 2,1 0,1 8,3 411,7 249,2 84,4 92,7 427,6 385,1 448,3 457,5 339,8 724,7 162,0 451,0 2,1 0,1 8,3 411,7 247,9 84,6 93,2 425,3 387,0 448,4 457,4 340,6 724,6 163,0 452,0 2,1 0,1 8,2 411,4 247,4 84,3 93,1 422,2 388,2 448,4 457,4 340,9 726,9 164,0 453,0 2,0 0,1 8,2 411,4 246,6 84,5 93,0 420,3 389,7 448,4 457,1 341,4 728,1 165,0 454,0 2,0 0,1 8,2 411,2 245,5 84,2 92,9 417,9 391,0 448,3 456,9 341,7 729,4 166,0 455,0 2,0 0,1 8,2 411,0 244,8 84,3 92,7 415,6 392,3 448,2 456,7 342,0 730,6 167,0 456,0 2,0 0,1 8,2 410,6 244,6 84,3 92,7 412,7 393,7 447,9 456,4 342,4 731,9 168,0 457,0 2,0 0,1 8,3 410,3 243,9 84,2 92,4 410,7 394,7 447,6 456,0 342,8 732,4 169,0 458,0 2,0 0,1 8,2 409,9 243,6 84,5 92,1 407,3 395,7 447,4 455,8 343,2 732,2 170,0 459,0 2,0 0,1 8,3 409,9 243,2 84,5 92,3 406,1 396,7 447,2 455,7 343,7 732,3 171,0 460,0 2,0 0,1 8,3 409,5 242,3 84,7 92,6 402,6 398,1 447,1 455,4 344,4 732,4 172,0 461,0 1,9 0,1 8,2 409,4 241,9 84,3 91,9 401,8 398,9 446,7 455,1 344,8 732,5 173,0 462,0 1,9 0,1 8,2 409,0 241,3 84,2 91,9 399,0 399,8 446,3 454,6 345,1 732,6 174,0 463,0 1,9 0,1 8,2 408,4 241,0 84,3 92,4 395,6 400,4 446,0 454,6 345,4 732,1 175,0 464,0 1,9 0,1 8,2 408,3 240,9 84,2 92,3 394,4 401,2 445,7 454,1 345,9 732,2 176,0 465,0 1,9 0,1 8,2 407,7 240,4 84,1 92,2 391,5 402,0 445,3 453,8 346,2 732,4 177,0 466,0 1,9 0,1 8,2 407,6 239,5 84,3 92,5 390,6 402,6 444,9 453,3 346,8 732,5 178,0 467,0 1,9 0,1 8,2 407,2 239,4 84,2 92,0 388,1 403,1 444,7 453,1 347,0 731,9 179,0 468,0 1,8 0,1 8,2 406,8 239,5 84,0 91,9 385,8 403,6 444,4 452,9 347,3 732,3 180,0 469,0 1,8 0,1 8,2 406,6 239,2 84,2 92,3 384,7 404,1 444,0 452,6 347,6 732,7 181,0 470,0 1,8 0,1 8,2 406,0 239,1 84,2 92,6 381,6 404,4 443,6 452,1 348,3 732,2 182,0 471,0 1,8 0,1 8,2 405,6 238,7 84,3 91,9 379,4 404,8 443,3 451,8 348,6 732,5 183,0 472,0 1,8 0,1 8,1 405,6 238,9 84,4 92,2 379,0 405,3 443,1 451,4 349,1 733,6 184,0 473,0 1,8 0,1 8,1 405,0 238,8 84,3 92,0 376,4 405,4 442,7 451,0 349,4 735,1 185,0 474,0 1,7 0,1 8,1 404,7 238,5 84,2 92,4 375,0 405,9 442,2 450,8 349,7 736,6 186,0 475,0 1,7 0,1 8,1 404,5 238,7 84,2 91,7 373,8 406,3 441,8 450,2 350,1 736,0 187,0 476,0 1,7 0,1 8,1 404,0 238,1 84,3 92,2 372,0 406,3 441,4 449,9 350,5 735,3 188,0 477,0 1,7 0,1 8,1 403,6 238,2 84,1 91,8 370,3 406,7 440,9 449,6 350,6 735,6 189,0 478,0 1,7 0,1 8,1 403,4 237,5 84,1 91,6 369,7 406,8 440,3 449,1 351,0 736,1 190,0 479,0 1,6 0,1 8,1 402,9 237,6 84,2 91,5 367,3 407,1 439,9 448,6 351,5 736,9 191,0 480,0 1,6 0,1 8,1 402,5 237,2 84,2 91,6 365,9 407,1 439,5 448,3 351,7 737,0 192,0 481,0 1,6 0,1 8,1 402,0 237,4 84,1 91,9 363,7 407,4 439,0 447,8 352,0 737,3 193,0 482,0 1,6 0,1 8,0 401,8 237,3 84,1 91,6 363,2 407,6 438,6 447,5 352,3 737,8 194,0 483,0 1,6 0,1 8,0 401,4 237,1 84,1 92,1 361,5 407,6 438,0 447,2 352,4 737,5 195,0 484,0 1,6 0,1 8,1 400,9 237,1 84,1 91,9 359,8 407,9 437,6 446,7 352,8 736,5 196,0 485,0 1,5 0,1 8,1 400,6 237,1 84,5 91,6 358,8 407,9 437,0 446,2 353,2 736,3 197,0 486,0 1,6 0,1 7,2 400,1 237,3 84,1 91,9 356,5 408,1 436,5 445,9 353,6 738,9 198,0 487,0 1,5 0,2 7,0 399,9 237,3 84,1 92,0 355,8 408,4 435,9 445,5 353,8 747,9 199,0 488,0 1,5 0,2 6,7 399,5 237,8 84,3 91,9 354,7 408,3 435,6 444,9 354,1 755,2 200,0 489,0 1,5 0,2 6,5 398,9 238,4 84,2 92,0 353,0 408,0 434,9 444,4 354,2 760,3 201,0 490,0 1,5 0,2 6,3 398,4 239,0 84,1 91,9 352,3 407,5 434,1 443,9 354,2 765,7 202,0 491,0 1,5 0,2 6,2 397,8 239,3 84,1 91,6 351,1 406,9 433,5 442,9 354,4 766,7 203,0 492,0 1,4 0,2 6,1 397,0 239,8 84,1 91,9 349,6 405,9 432,6 442,4 354,4 765,5 204,0 493,0 1,5 0,2 6,0 396,0 239,6 84,2 92,3 348,3 404,7 431,6 441,3 354,3 763,1 205,0 494,0 1,4 0,2 5,9 395,1 239,8 84,2 91,6 347,6 403,3 430,5 440,1 354,0 760,7 206,0 495,0 1,4 0,2 5,8 394,1 239,2 84,4 91,7 346,3 401,7 429,5 439,1 353,9 750,3 207,0 496,0 1,4 0,2 5,6 392,9 238,9 84,2 91,6 345,0 400,2 428,1 438,0 353,5 742,6 208,0 497,0 1,4 0,2 5,5 391,7 238,2 84,0 91,3 343,5 398,4 426,8 436,8 353,1 739,0 209,0 498,0 1,4 0,2 5,4 390,7 237,8 84,1 91,5 342,8 396,7 425,6 435,8 352,9 739,8 210,0 499,0 1,4 0,2 5,4 389,4 237,4 84,2 91,4 341,4 394,7 424,2 434,4 352,5 741,1 211,0 500,0 1,4 0,2 5,4 388,2 237,0 84,3 92,0 339,7 392,8 423,0 433,0 352,3 738,7 212,0 501,0 1,4 0,2 5,5 386,9 236,7 84,2 91,5 338,3 390,9 421,5 431,6 352,0 735,3 213,0 502,0 1,4 0,2 5,5 385,7 236,4 84,1 91,5 337,9 388,8 420,2 430,2 351,5 731,9 214,0 503,0 1,4 0,2 5,5 384,3 235,7 84,1 91,3 336,0 386,8 418,7 428,7 351,1 730,6 215,0 504,0 1,3 0,2 5,5 383,0 235,6 84,0 91,6 335,1 384,6 417,3 427,4 350,5 730,0 216,0 505,0 1,3 0,2 5,5 381,5 235,0 84,3 91,5 333,6 382,4 415,6 426,0 350,0 728,6 217,0 506,0 1,3 0,2 5,5 380,1 234,7 84,0 91,5 331,9 380,7 414,0 424,5 349,5 727,1 218,0 507,0 1,3 0,2 5,5 378,8 234,3 84,1 91,3 330,9 378,9 412,3 423,0 348,9 724,8 219,0 508,0 1,3 0,2 5,6 377,5 233,6 84,2 91,4 329,8 376,9 410,9 421,5 348,5 723,3 220,0 509,0 1,3 0,2 5,5 376,3 233,4 84,1 91,3 328,9 375,0 409,4 420,0 348,0 722,2 221,0 510,0 1,3 0,2 5,5 374,8 233,2 84,2 91,2 327,3 372,9 407,9 418,6 347,4 721,4 Particulates Calculations Page 2 of 3 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 222,0 511,0 1,3 0,2 5,5 373,5 232,9 84,1 91,3 325,8 371,1 406,3 417,2 346,9 720,6 223,0 512,0 1,3 0,2 5,6 372,3 232,3 84,2 91,1 325,1 369,3 404,9 415,8 346,2 719,7 224,0 513,0 1,2 0,2 5,6 370,1 231,5 84,1 91,2 323,6 366,3 402,1 413,5 345,1 717,4 225,0 514,0 1,2 0,2 4,9 368,0 230,8 84,2 91,4 322,2 363,3 399,2 411,2 343,9 715,1 226,0 515,0 1,2 0,2 5,0 365,8 230,0 84,1 91,3 320,7 360,4 396,3 408,9 342,8 712,8 227,0 516,0 1,2 0,1 5,2 363,7 229,2 84,2 91,2 319,3 357,4 393,5 406,7 341,6 710,5 228,0 517,0 1,2 0,1 5,2 361,5 228,5 84,1 91,3 317,8 354,5 390,6 404,4 340,5 708,2 229,0 518,0 1,1 0,1 5,2 359,4 227,7 84,2 91,1 316,3 351,5 387,7 402,1 339,3 705,9 230,0 519,0 1,1 0,1 5,3 357,3 226,9 84,1 91,2 314,9 348,6 384,9 399,8 338,1 703,6 231,0 520,0 1,1 0,1 5,3 355,1 226,2 84,1 91,2 313,4 345,6 382,0 397,6 337,0 701,3 232,0 521,0 1,1 0,1 5,4 354,5 227,8 84,1 90,7 310,4 343,7 384,4 396,7 337,4 699,9 233,0 522,0 1,1 0,1 5,4 353,7 227,7 84,2 90,8 309,9 342,4 383,4 395,5 337,3 700,2 234,0 523,0 1,1 0,1 5,4 352,6 227,7 84,1 91,0 308,8 341,0 382,3 394,4 336,5 699,3 235,0 524,0 1,0 0,1 5,6 351,6 227,1 83,9 90,6 307,7 339,7 381,3 393,3 336,0 698,5 236,0 525,0 1,0 0,1 5,5 350,5 226,4 83,8 90,3 306,8 338,3 380,0 391,8 335,6 699,1 237,0 526,0 1,0 0,2 4,9 349,4 227,7 84,0 90,0 305,9 337,0 378,8 390,3 335,1 699,7 238,0 527,0 1,0 0,2 5,0 348,3 227,7 83,9 90,0 304,9 335,6 377,5 388,8 334,7 700,3 239,0 528,0 1,0 0,1 5,2 347,2 226,9 84,0 90,3 304,0 334,3 376,2 387,3 334,3 700,9 240,0 529,0 1,0 0,1 5,2 346,1 226,2 83,8 90,1 303,0 333,0 374,9 385,8 333,9 701,5 241,0 530,0 1,0 0,1 5,2 345,0 227,8 83,7 90,0 302,1 331,6 373,6 384,3 333,5 702,1 242,0 531,0 1,0 0,1 5,3 343,9 227,7 83,5 89,9 301,2 330,3 372,3 382,8 333,1 702,8 243,0 532,0 0,9 0,1 5,3 342,8 227,7 83,6 89,6 300,2 328,9 371,1 381,2 332,7 703,4 244,0 533,0 0,9 0,1 5,4 341,7 227,1 83,8 90,6 299,3 327,6 369,8 379,7 332,3 704,0 245,0 534,0 0,9 0,1 5,4 340,2 226,4 83,7 89,6 298,3 324,3 368,5 378,2 331,9 704,6 246,0 535,0 0,9 0,2 4,9 338,7 227,9 84,0 90,0 297,8 322,3 366,1 377,6 329,5 706,3 247,0 536,0 0,9 0,2 5,0 337,7 227,3 83,9 90,3 296,8 321,1 365,1 376,3 329,4 704,3 248,0 537,0 0,9 0,1 5,2 336,9 225,8 84,0 90,1 296,4 320,0 364,0 375,1 328,8 693,7 249,0 538,0 0,9 0,1 5,2 335,9 224,2 83,8 90,0 295,5 318,9 362,9 374,1 328,2 679,5 250,0 539,0 0,9 0,1 5,2 334,9 222,4 83,7 89,9 294,5 317,7 361,8 373,0 327,6 671,0 251,0 540,0 0,8 0,1 5,3 334,0 221,2 83,5 89,6 293,2 316,6 360,9 371,9 327,5 666,7 252,0 541,0 0,8 0,1 5,3 333,2 219,9 83,6 90,6 292,8 315,8 359,8 370,9 326,8 664,9 253,0 542,0 0,8 0,1 5,4 332,4 219,1 83,8 89,6 292,3 314,7 358,8 369,7 326,3 665,9 254,0 543,0 0,8 0,1 5,4 331,5 218,5 83,7 89,6 291,1 313,7 357,9 368,7 326,0 666,8 255,0 544,0 0,8 0,1 5,4 330,8 218,4 83,6 89,7 290,6 312,7 357,1 367,7 325,7 669,6 256,0 545,0 0,8 0,1 5,4 329,8 217,7 83,7 89,7 289,3 311,7 356,2 366,8 325,0 672,9 257,0 546,0 0,8 0,1 5,4 329,2 217,9 83,8 89,4 289,2 310,6 355,5 365,9 324,6 676,2 258,0 547,0 0,8 0,1 5,5 328,4 217,5 83,7 89,3 288,3 309,7 354,7 365,0 324,3 678,5 259,0 548,0 0,7 0,1 5,5 327,7 217,5 83,6 89,4 287,5 308,8 354,2 364,1 324,0 679,6 260,0 549,0 0,8 0,1 5,6 327,2 217,0 83,6 89,3 286,8 307,9 353,5 363,4 324,1 681,7 261,0 550,0 0,7 0,1 5,6 326,5 217,3 83,8 89,4 285,7 307,1 353,0 362,6 323,9 683,6 262,0 551,0 0,7 0,1 5,6 325,8 217,1 83,6 89,5 285,1 306,3 352,3 362,0 323,4 684,7 263,0 552,0 0,7 0,1 5,6 325,3 217,1 83,8 89,6 284,8 305,4 351,8 361,2 323,5 685,7 264,0 553,0 0,7 0,1 5,6 324,7 217,1 83,7 89,2 284,3 304,6 351,3 360,4 322,9 686,8 265,0 554,0 0,7 0,1 5,6 324,2 216,9 83,7 89,3 283,8 303,9 350,7 359,6 322,8 686,4 266,0 555,0 0,7 0,1 5,6 323,5 216,2 83,7 89,0 283,0 303,1 350,1 358,8 322,4 686,7 267,0 556,0 0,6 0,1 5,6 323,0 215,9 83,7 89,1 282,3 302,4 349,6 358,2 322,5 686,8 268,0 557,0 0,6 0,1 5,6 322,4 216,0 83,6 89,2 281,0 301,7 349,1 357,6 322,5 685,0 269,0 558,0 0,6 0,1 5,6 321,9 216,0 83,6 89,3 280,6 301,2 348,7 356,9 322,3 682,5 270,0 559,0 0,6 0,1 5,7 321,4 215,3 83,5 89,0 280,2 300,3 348,1 356,4 322,0 679,9 271,0 560,0 0,6 0,1 5,9 320,9 214,8 83,4 89,1 279,4 299,7 347,7 355,7 321,8 678,3 272,0 561,0 0,6 0,1 5,7 320,4 214,8 83,5 89,2 278,5 299,1 347,3 355,3 321,7 677,3 273,0 562,0 0,5 0,1 5,5 320,0 214,2 83,4 89,0 278,5 298,4 346,8 354,4 321,9 668,8 274,0 563,0 0,6 0,1 5,4 319,5 213,2 83,3 89,2 277,8 297,9 346,5 353,6 321,9 659,9 275,0 564,0 0,5 0,1 5,3 318,9 212,9 83,5 89,1 276,8 297,2 346,0 353,3 321,4 654,7 276,0 565,0 0,5 0,1 5,3 318,3 212,4 83,6 89,3 275,6 296,6 345,5 352,8 321,3 651,9 277,0 566,0 0,5 0,1 5,3 318,0 211,4 83,3 88,8 275,4 296,0 345,1 352,5 320,9 650,5 278,0 567,0 0,5 0,1 5,3 317,3 210,9 83,4 89,1 274,7 295,6 344,5 351,6 320,3 650,0 279,0 568,0 0,5 0,1 5,3 316,8 210,0 83,1 89,2 274,1 295,0 343,9 351,0 320,2 649,0 280,0 569,0 0,5 0,1 5,3 316,3 209,2 83,4 89,1 272,9 294,4 343,4 350,3 320,4 647,2 281,0 570,0 0,5 0,1 5,3 316,0 208,6 83,6 89,1 273,0 293,9 342,9 349,7 320,3 644,0 282,0 571,0 0,5 0,1 5,2 315,5 208,1 83,7 88,7 272,1 293,3 342,5 349,3 320,4 641,0 283,0 572,0 0,4 0,1 5,3 315,0 207,2 83,6 89,0 271,4 292,8 342,1 348,7 320,2 639,1 284,0 573,0 0,4 0,1 5,3 314,6 207,3 83,5 89,1 271,1 292,3 341,5 348,4 319,8 638,1 285,0 574,0 0,4 0,1 5,3 313,9 207,0 83,5 88,8 269,5 291,8 341,0 347,7 319,6 638,3 286,0 575,0 0,4 0,1 5,3 313,4 206,3 83,6 89,0 269,3 291,3 340,5 347,1 319,1 639,2 287,0 576,0 0,4 0,1 5,2 312,9 206,5 83,5 88,6 268,6 290,7 339,8 346,5 319,1 639,5 288,0 577,0 0,4 0,1 5,2 312,5 206,1 83,4 88,9 268,2 290,1 339,2 345,7 319,3 640,0 289,0 578,0 0,4 0,1 5,2 312,1 205,9 83,5 88,4 267,8 289,8 338,7 345,3 319,0 640,9 290,0 579,0 0,3 0,1 5,2 311,5 206,0 83,6 88,5 266,4 289,3 338,0 344,8 319,0 643,2 291,0 580,0 0,3 0,1 5,2 311,2 205,9 83,7 88,6 266,6 288,8 337,4 344,3 319,1 645,5 292,0 581,0 0,3 0,1 5,2 310,7 205,8 83,6 88,7 265,9 288,4 336,7 343,7 319,2 648,7 293,0 582,0 0,3 0,1 5,1 310,2 206,2 83,5 88,7 265,0 287,9 336,1 343,0 318,9 651,1 294,0 583,0 0,3 0,1 5,1 309,9 206,8 83,6 88,8 264,6 287,7 335,5 342,7 318,9 653,2 295,0 584,0 0,3 0,2 5,1 309,4 206,6 83,6 88,8 264,1 287,3 334,8 342,0 318,7 655,1 296,0 585,0 0,3 0,2 5,0 308,8 206,8 83,5 88,9 263,4 286,8 334,1 341,5 318,5 657,1 297,0 586,0 0,3 0,2 5,0 308,3 206,9 83,4 88,9 262,6 286,2 333,6 340,7 318,6 659,2 298,0 587,0 0,3 0,2 4,9 307,8 207,3 83,5 88,7 261,9 285,9 332,9 340,1 318,3 661,0 299,0 588,0 0,2 0,2 4,9 307,2 208,2 83,6 88,7 261,0 285,6 332,2 339,5 317,9 662,0 300,0 589,0 0,2 0,2 4,8 306,9 209,1 83,4 88,8 260,7 285,2 331,5 338,9 318,1 662,6 301,0 590,0 0,2 0,2 4,7 306,5 209,0 83,4 89,0 260,6 284,8 330,8 338,3 318,0 663,6 302,0 591,0 0,2 0,2 4,7 306,1 209,5 83,6 88,8 260,4 284,4 330,0 337,8 317,8 664,7 303,0 592,0 0,2 0,2 4,6 305,4 209,5 83,5 88,7 259,3 283,8 329,3 337,2 317,5 664,8 304,0 593,0 0,2 0,2 4,6 304,9 209,4 83,6 88,8 258,7 283,4 328,6 336,7 317,0 666,1 305,0 594,0 0,2 0,2 4,6 304,5 209,8 83,4 89,0 258,8 283,1 327,9 336,0 316,9 667,1 306,0 595,0 0,2 0,2 4,6 303,8 211,2 83,3 89,2 257,7 282,5 327,1 335,4 316,1 672,0 307,0 596,0 0,1 0,1 6,3 303,2 211,1 83,4 88,7 257,2 282,1 326,5 334,8 315,6 665,2 308,0 597,0 0,1 0,1 6,7 302,6 208,8 83,5 88,7 256,7 281,6 325,7 334,1 315,1 636,0 309,0 598,0 0,1 0,1 6,7 302,1 206,8 83,5 88,7 256,1 281,2 325,0 333,6 314,5 622,5 310,0 599,0 0,1 0,1 6,8 301,6 205,1 83,5 88,7 255,6 280,7 324,4 333,0 314,1 617,3 311,0 600,0 0,1 0,1 6,8 301,2 203,6 83,4 88,7 255,1 280,4 323,9 332,4 314,2 614,0 312,0 601,0 0,1 0,1 6,7 300,9 202,5 83,6 88,7 255,2 279,9 323,4 332,0 313,8 611,8 313,0 602,0 0,1 0,1 6,6 300,4 201,4 83,6 88,8 253,6 279,6 323,2 331,7 313,8 614,7 314,0 603,0 0,1 0,1 6,6 300,4 201,0 83,5 88,8 254,0 279,4 323,0 331,3 314,2 618,3 315,0 604,0 0,0 0,1 6,5 300,2 200,9 83,4 88,6 253,8 279,1 322,8 331,0 314,4 620,7 Particulates Calculations Page 3 of 3 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Manufacturer: HEARTHSTONE Model: Castleton 8031 Overall Heating Efficiency: 78,56% 29,74 Run: 4 Combustion Efficiency: 97,71% 482,02 Project #: PI 20152 Heat Transfer Efficiency: 80,40% 13,82 Test Duration: 315 min HHV LHV Heat Output: 13 781 Btu/h 14 527 kJ/h Eff 78,56% 84,91% Heat Input: 17 542 Btu/h 18 492 kJ/h Comb Eff 97,71% 97,71% Ultimate CO2 HT Eff 80,40% 86,90% CO2-ult 19,64 Burn Duration: 5,25 h Output 14 527 kJ/h F0 Burn Rate 0,93 kg/h 1,061 Burn Rate: 2,06 lb/h 0,933 kg/h Grams CO 178 g Input 18 492 kJ/h Stack Temp: 266,1 Deg. F 130,1 Deg. C MC wet 17,21 Air Fuel Ratio (A/F) Dry Molecular Weight (Md) Dry Moles Exhaust Gas (Nr): Air Fuel Ratio (A/F) Note: In the “Input data”, "Calc. % O2", "Fuel Properties", and “Mass Balance” columns, [e], [d], [g], [a]. [b], [c], [h], [u], [w], [j], and [k] refer to their respective variables in Clauses 13.7.3 CSA B415.1 OE Calculations Page 1 of 1 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Paramètres Tous les facteurs de corrections et autres paramètres qui peuvent être modifiés par l’utilisateur du fichier sont regroupés ici. Code verrouillage: HEA Description du test Test standard EPA Run # 5 Date 21-07-2017 Technicien M.M Project # PI 20152 Description de l'unité Manufacturier HEARTHSTONE Modèle Castleton 8031 Combustion system Cat Appliance type WOOD STOVE Firebox volume 1,9 cu ft. Appliance weight empty N.A lbs Appliance weight full N.A lbs Paramètres du test Logging time 1 min Manufacturer's rated heat output N.A BTU/h Donnée fournie par le manfacturier Targeted category 1 Targeted output N.A BTU/h Cp steel N.A BTU/lb-°F Échantillonnage Blank sampling rate 0,20 cuft/min Internal probe diameter 0,18 in. Calibration Factor (DGM #1): 0,987 Dimensionless Equipment number (DGM #1): EM 178 Calibration Factor (DGM #2): 0,996 Dimensionless Equipment number (DGM #2): EM 179 Calibration Factor (DGM #3): 0,986 Equipment number (DGM #3): EM 070 Dimensionless Tunnel Targeted tunnel flow rate 140 scfm Tunnel diameter 6 in. Molecular weight 28,78 May be assumed to be 28,78 (EPA) Si B-415 = 29 Pitot tube type Standard Pitot tube coefficient 0,99 Dimensionless Project nu. PI 20152 Date 21-07-2017 Technicien M.M Fuel data Fuel type Dimension Fuel specie D. Fir HHV 19810,0 kJ/kg D. Fir Oak/Maple %C 48,7 HHV 19 810 19 887 %H 6,9 %C 48,73 50 %O 43,9 %H 6,87 6,6 %Ash 0,5 %O 43,9 42,9 HHV 8519,2 Btu/lb %Ash 0,5 0,5 LHV 7451,0 Btu/lb HHV (Btu/lb) 8519 8552 LHV (Btu/lb) 7451 7480 Default Fuel Values Paramètres Page 1 of 1 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Start End Barometer (kPa): 100,2 100,1 Barometer (in.Hg): 29,589049 29,559519 Dry Bulb (F): 82,58 86,87 Humidity (%): 38 35 Air velocity (ft/min) 6 9 DGM #1 Final: ####### cuft Final: 550394,100 Liter Initial: ####### cuft Initial: 548390,680 Liter DGM #2 Final: ####### cuft Final: 469497,580 Liter Initial: ####### cuft Initial: 467535,180 Liter DGM room Final: 420,900 cuft Initial: 367,420 cuft Numéro de la ligne dans "Raw data" à partir duquel les données du VRAI test commencent 313 Autres données à rentrer: dans preload data, load data, traverse et filter set weight Project nu. PI 20152 Date 21-07-2017 Technicien M.M Key in data Page 1 of 1 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Preload data sheet Lower Ideal Upper 11,97 13,30 14,63 Load Volume: 0,9074 cu. ft Loading Density: 13,757 lbs./ft3 Number of Spaces: Load Density (wet): 28,805 lbs./ft3 Spacer weight (lbs): Dry Wood Density: 23,824486 Weight Ave. MC x Volume Thick Wide x Length lbs Weight Cubic Inches 2 4 14 1,812 22,1 22,3 21,9 21,3 20,9 39,3204 112,00 2 4 14 1,808 21,6 21,3 21,8 21,7 21,7 39,08896 112,00 2 4 14 1,898 20,9 21 21,3 21,2 21,1 40,0478 112,00 2 4 14 1,756 21,6 21 20,8 20,7 20,9 36,876 112,00 2 4 14 1,862 22 22,1 21,8 21,6 21,9 40,74056 112,00 2 4 14 1,91 21,6 21,4 20,9 20,8 21 40,3774 112,00 2 4 14 2,096 20,6 20,9 20,3 20,9 20,8 43,3872 112,00 0,00 2 4 14 1,614 20,6 20,3 21 21 21,1 33,5712 112,00 2 4 14 2,34 20,9 20,6 20,3 20,9 20,2 48,1572 112,00 2 4 14 2,226 19,9 19,6 20 20,3 20,5 44,65356 112,00 2 4 14 1,816 20,6 20,8 20,7 20,8 20,6 37,5912 112,00 2 4 14 1,828 20,8 20,7 20,6 20,9 20,6 37,87616 112,00 2 4 14 1,592 20,5 20,8 20,9 20,8 20,3 32,89072 112,00 2 4 14 1,58 19,9 19,6 20,3 20,4 20,6 31,8528 112,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 546,43116 PreTest Load Weight: 26,14 lbs. Dry Weight: 9,81 kg. Average Moisture Content: % Dry: 20,91 20,91 Wet: 17,29 Must be 18-28 must be 15,2-22 Project nu. PI 20152 Date 21-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Preload Data Page 1 of 1 Confidentiel 27/07/2017 Page 1 FUEL LOAD DATA SHEET, CSA B415 Lower Ideal Upper 12,0 13,3 14,6 * For boilers, a loading density factor of 10 lb/ft3 is applied Load Volume: 0,60 cu. ft Loading Density: 7,0 lbs./ft3 Number of Spaces: 16 Load Density (wet): 22,1 lbs./ft3 Spacer weight: lbs Dry Wood Density: 18,2 lbs./ft3 Weight Ave. MC x Volume Ave. MC Thick Wide xLength lbs Weight Cubic Inches % 1,5 3,5 13 1,42 20,90 20,70 20,20 20,30 20,80 29,2236 68,25 20,6 1,5 3,5 13 1,33 20,80 20,90 20,70 20,70 20,50 27,64048 68,25 20,7 1,5 3,5 13 1,40 21,00 21,60 21,20 21,90 21,80 30,1 68,25 21,5 3,5 3,5 13 3,31 20,90 20,80 21,00 20,90 21,10 69,22764 159,25 20,9 3,5 3,5 13 3,56 20,90 20,70 21,10 21,80 21,50 75,472 159,25 21,2 1,5 3,5 5 0,14 21,10 2,8696 26,25 21,1 1,5 3,5 5 0,13 21,60 2,8512 26,25 21,6 1,5 3,5 5 0,14 20,80 2,8288 26,25 20,8 1,5 3,5 5 0,14 20,90 2,9678 26,25 20,9 1,5 3,5 5 0,14 20,60 2,9252 26,25 20,6 1,5 3,5 5 0,14 20,30 2,842 26,25 20,3 1,5 3,5 5 0,12 20,60 2,5544 26,25 20,6 1,5 3,5 5 0,13 20,90 2,8006 26,25 20,9 1,5 3,5 5 0,14 21,30 2,982 26,25 21,3 1,5 3,5 5 0,13 20,30 2,639 26,25 20,3 1,5 3,5 5 0,14 20,30 2,842 26,25 20,3 1,5 3,5 5 0,13 20,60 2,7604 26,25 20,6 1,5 3,5 5 0,14 21,30 2,9394 26,25 21,3 1,5 3,5 5 0,13 21,90 2,847 26,25 21,9 1,5 3,5 5 0,136 21,60 2,9376 26,25 21,6 1,5 3,5 5 0,152 22,00 3,344 26,25 22,0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 277,59472 21,0 % Test Load Weight: 13,21 lbs. Dry Weight: 4,95 kg. Average Moisture Content: % Dry: 21,02 Dry(EPA) 21,02 21,02 Wet: 17,37 Dry(B415 21,02 Must be 19-25 must be 15,2-22 Coal Bed Range: 2,6 lbs. to 3,3 lbs. TEST CHARGE: Project nu. PI 20152 Coal bed weight: 3 lbs. Date 21-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Load Data Page 1 of 1 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Tunnel Traverse Worksheet (for velocity calculations) Static Pressure: in. H20 Barometer: 29,900 in. Hg Pour un tunnel de 12" et plus, prendre 6 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,0000 B center 0,0000 A1 0,0000 A2 0,0000 A3 0,0000 A4 0,0000 A5 0,0000 A6 0,0000 B1 0,0000 B2 0,0000 B3 0,0000 B4 0,0000 B5 0,0000 B6 0,0000 PITOT CONSTANT= AVERAGE #DIV/0! #DIV/0! 0,0000 0,952 Pour un tunnel moins de 12", prendre 4 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,060 76,71 0,2449 B center 0,059 76,6 0,2429 A1 0,049 76,7 0,2214 A2 0,063 76,66 0,2510 A3 0,052 76,63 0,2280 A4 0,050 76,61 0,2236 B1 0,048 76,580 0,2191 B2 0,059 76,630 0,2429 B3 0,052 76,630 0,2280 B4 0,049 76,610 0,2214 AVERAGE 0,0541 76,6360 0,2323 Project nu. PI 20152 Date 21-07-2017 Technicien M.M Traverse Page 1 of 1 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Filter set weight Ambient blank (g) Date Heure probe front back gasket probe front back gasket probe front back gasket Filter Number 6 13 20 3 13 24 26 7 30 28 65 10 234 Before (1) Before (2) Before (3) Before (4) Before (5) 61,3763 0,1258 0,1293 11,8630 95,1521 0,1272 0,1298 11,9698 110,2398 0,1258 0,1258 11,6469 0,1266 20/07/2017 18:00 Before (6) 61,3764 0,1258 0,1294 11,8629 95,1522 0,1273 0,1299 11,9697 110,2397 0,1259 0,1257 11,6470 0,1266 21/07/2017 09:30 After (1) 61,3769 0,1273 0,129 11,8674 95,1534 0,1271 0,1295 11,9738 110,2399 0,1273 0,1253 11,6513 0,1267 21/07/2017 20:00 After (2) 61,3765 0,1272 0,129 11,8642 95,1525 0,1271 0,1295 11,9708 110,2397 0,1272 0,1252 11,6483 0,1267 26/07/2017 08:00 After (3) 61,3765 0,1272 0,129 11,864 95,1525 0,1271 0,1295 11,9704 110,2398 0,1273 0,1252 11,6484 0,1267 27/07/2017 08:00 After (4) 61,3765 0,1272 0,129 11,864 95,1525 0,1271 0,1295 11,9704 110,2398 0,1273 0,1252 11,6484 0,1267 31/07/2017 08:00 After (5) After (6) 61,3765 0,1272 0,129 11,864 95,1525 0,1271 0,1295 11,9704 110,2398 0,1273 0,1252 11,6484 0,1267 31/07/2017 08:00 Difference 0,0001 0,0014 -0,0004 0,0011 0,0003 -0,0002 -0,0004 0,0007 0,0001 0,0014 -0,0005 0,0014 0,0001 Total (mg) 2,2 2,6 2,4 0,1 Total ajusté (mg) 2,10 2,50 2,30 Project nu. PI 20152 Date 21-07-2017 Technicien M.M System 2 (g) System 1 (g) 1st hour System 1 (g) Filter set weight Page 1 of 1 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN SFBA EPA EMISSION RESULTS RESULTS Average emission rate: 0,4 g/hr Burn Rate : 0,816 Dry kg/hr Test Duration: 364 min PRESSURE FACTOR: DGM 1 0,96360 BAROMETRIC PRESSURE DGM 2 0,96817 Average: 29,574284 in Hg DGM 3 0,98845 Start: 29,589049 in Hg End: 29,559519 in Hg TEMPERATURE FACTORS DGM 1 0,97291 DGM 2 0,97262 DGM CONTROLLER VALUES DGM 3 0,97352 DGM 1 Final: 19436,985 Cuft Initial: 19366,235 Cuft VOLUMES SAMPLED DGM 1 65,466 SCft DGM 2 Final: 16580,151 Cuft DGM 2 64,997 Scft Initial: 16510,849 Cuft DGM 3 50,742 SCft DGM #3 Final: 420,900 Cuft Initial: 367,420 Cuft TOTAL TUNNEL VOLUME : 62304 TEMPERATURES SAMPLE RATIOS DGM 1 542,702 °R Sample Train 1: 951,703 DGM 2 542,865 °R Sample Train 2: 958,563 CALIBRATION FACTORS Paticulate concentration DGM 1 0,9870 Sample Train 1 0,000040 g/dscf DGM 2 0,9960 Sample Train 2 0,000037 g/dscf DGM #3 0,9860 Room 0,000002 g/dscf TUNNEL FLOW RATE: 171,164 Dscfm TOTAL EMISSIONS PARTICULATE CATCH Sample Train 1 2,35 g Total Sample Train 1: 2,60 mg Sample Train 2 2,18 g Total Sample Train 2: 2,40 mg Total Sample Train 1 1st hour: 2,20 mg EMISSION RATES Sample Train 1 0,39 g/hr Sample Train 2 0,36 g/hr 1st hour emission rate 2,09 g/hr DEVIATION: 3,84% Train 1 Train 2 Cs 3,972E-05 3,69247E-05 Particulates Calculations Page 1 of 1 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Average 0,13 7,28 352,38 255,98 82,36 91,66 379,64 306,45 373,40 369,96 332,46 756,63 ***** *1 *2 *3 *4 *5 *6 *7 *8 * Elapsed Weight Flue Room Tunnel Unit Unit Unit Unit Unit Catalyst Time Raw data row Remaining CO CO2 O2 Gas Temp Dry Bulb Top Back R.Side L.Side Bottom Center min lbs %%% °F °F °F °F °F °F °F °F °F 0,00 313,00 13,2 0,2 2,0 422,3 288,2 81,1 127,7 388,1 418,7 441,5 432,6 430,5 478,9 1,0 314,0 12,9 0,5 1,2 420,6 288,9 81,1 100,3 386,5 416,3 439,4 431,0 429,7 434,7 2,0 315,0 12,9 0,5 2,7 418,8 301,9 81,4 99,7 384,4 414,1 437,2 429,3 429,3 476,7 3,0 316,0 12,9 0,4 3,2 416,5 312,4 81,4 99,9 382,4 411,3 434,6 426,4 427,6 538,4 4,0 317,0 12,8 0,5 3,5 414,1 326,6 81,2 100,9 379,9 408,4 431,5 423,9 426,8 584,6 5,0 318,0 12,8 0,3 4,5 411,7 297,5 81,1 94,8 378,8 404,9 428,2 420,6 425,8 679,5 6,0 319,0 12,7 0,0 3,3 408,9 275,4 80,8 92,8 377,4 401,2 424,8 417,0 423,9 701,9 7,0 320,0 12,7 0,0 2,6 406,0 262,3 81,1 91,7 375,8 397,2 421,6 413,0 422,5 654,7 8,0 321,0 12,7 0,0 2,5 402,9 253,8 81,3 91,5 373,8 392,6 417,9 409,1 421,1 621,3 9,0 322,0 12,6 0,0 2,4 400,0 247,4 81,3 90,9 372,4 388,9 414,0 405,1 419,6 605,1 10,0 323,0 12,6 0,0 2,4 397,0 242,7 81,3 90,6 370,4 384,9 410,3 400,9 418,4 597,0 11,0 324,0 12,6 0,0 2,4 393,8 239,4 81,2 90,4 368,1 380,4 406,4 397,2 416,7 595,1 12,0 325,0 12,6 0,0 2,4 390,8 237,1 81,0 90,0 366,7 376,6 402,8 393,2 415,0 596,3 13,0 326,0 12,5 0,0 2,5 387,6 235,5 81,0 89,8 364,3 372,2 398,9 389,1 413,8 601,7 14,0 327,0 12,5 0,0 2,5 384,7 234,2 80,8 89,7 362,0 368,6 395,1 385,4 412,4 609,7 15,0 328,0 12,5 0,0 2,6 381,6 232,8 81,2 89,8 359,6 364,5 391,3 381,4 411,2 617,4 16,0 329,0 12,3 0,0 2,7 378,6 233,0 81,3 90,5 357,5 360,8 387,4 377,9 409,6 626,1 17,0 330,0 12,3 0,0 2,8 375,7 232,7 81,2 90,2 355,6 357,2 383,7 374,0 408,0 634,0 18,0 331,0 12,3 0,0 2,9 372,9 233,2 81,3 89,6 353,7 353,3 380,1 370,7 406,6 643,9 19,0 332,0 12,3 0,0 3,0 369,9 233,3 81,1 90,0 351,6 349,7 376,6 366,8 404,9 653,9 20,0 333,0 12,2 0,0 3,2 367,0 234,6 81,0 89,6 349,3 346,0 373,1 363,0 403,4 657,3 21,0 334,0 12,2 0,0 3,7 364,3 235,6 81,2 89,9 347,4 342,8 369,5 359,9 401,6 655,5 22,0 335,0 12,2 0,0 4,0 361,5 236,7 81,0 90,0 345,1 339,5 366,3 356,6 400,0 670,5 23,0 336,0 12,1 0,0 4,0 359,0 239,4 81,1 89,6 344,0 336,1 363,2 353,3 398,2 680,7 24,0 337,0 12,1 0,0 5,4 356,2 242,7 81,0 90,2 340,9 333,1 360,1 350,2 396,5 713,0 25,0 338,0 12,0 0,1 5,8 353,8 247,5 81,1 90,6 339,9 329,9 357,2 347,1 395,0 753,1 26,0 339,0 12,0 0,1 5,6 351,4 251,0 81,0 90,5 337,9 326,9 354,5 344,1 393,4 766,1 27,0 340,0 11,9 0,1 5,0 348,9 253,4 81,1 90,6 336,4 323,8 351,8 341,1 391,4 753,7 28,0 341,0 11,9 0,1 5,1 346,7 254,8 81,1 90,5 335,1 321,2 349,4 338,0 390,0 750,4 29,0 342,0 11,8 0,0 5,2 344,5 255,5 81,2 90,9 333,1 318,4 346,9 335,3 388,7 754,5 30,0 343,0 11,7 0,0 5,3 342,4 257,0 81,1 90,8 332,0 315,5 344,6 332,9 386,8 764,3 31,0 344,0 11,7 0,1 5,5 340,3 259,2 81,2 90,7 330,9 313,0 342,4 330,5 384,9 776,0 32,0 345,0 11,5 0,1 5,7 338,3 261,1 81,2 91,0 329,7 310,2 340,5 328,1 383,2 787,9 33,0 346,0 11,4 0,1 6,4 336,7 265,1 81,1 91,7 329,3 307,5 338,5 325,8 382,1 796,1 34,0 347,0 11,5 0,0 8,6 334,7 268,1 81,1 92,1 328,0 305,1 336,6 323,7 380,3 830,9 35,0 348,0 11,4 0,0 8,5 333,2 271,3 81,1 91,8 328,3 302,9 334,7 321,7 378,5 846,9 36,0 349,0 11,3 0,0 8,1 331,9 273,9 81,0 91,8 329,3 300,4 333,1 319,6 377,1 853,2 37,0 350,0 11,3 0,1 8,1 330,9 276,9 81,2 91,9 331,4 298,4 331,6 317,7 375,6 859,0 38,0 351,0 11,2 0,1 8,1 330,0 278,9 81,2 92,1 333,5 296,2 330,2 315,9 374,0 864,9 39,0 352,0 11,1 0,1 7,6 328,9 280,7 81,1 92,2 335,4 293,9 328,9 314,1 372,3 874,3 40,0 353,0 11,0 0,1 7,1 328,2 282,6 81,0 92,0 337,3 292,3 327,5 312,7 371,1 884,6 41,0 354,0 11,0 0,1 7,0 327,3 284,4 81,1 92,6 339,3 290,3 326,2 311,0 369,9 887,3 42,0 355,0 10,8 0,1 7,3 326,2 286,5 81,1 92,9 340,1 288,1 325,2 309,8 367,7 890,8 43,0 356,0 10,8 0,1 8,3 325,5 290,0 81,0 93,2 341,6 286,4 324,2 308,4 366,8 907,1 44,0 357,0 10,7 0,1 8,8 324,5 293,7 81,1 93,5 342,0 284,8 323,3 307,2 365,1 915,3 45,0 358,0 10,6 0,1 9,9 323,7 296,5 81,2 93,1 343,1 283,2 322,5 306,1 363,9 918,5 46,0 359,0 10,5 0,1 9,5 323,2 299,1 81,2 93,7 344,7 281,6 321,7 305,0 362,9 910,6 47,0 360,0 10,5 0,1 9,8 322,8 301,2 81,2 93,4 346,8 280,2 321,2 304,2 361,4 901,0 48,0 361,0 10,3 0,1 9,8 322,4 302,7 81,2 94,0 349,2 278,6 320,6 303,8 360,0 904,7 49,0 362,0 10,3 0,1 9,7 322,2 303,6 81,3 93,8 351,8 277,4 320,2 303,0 358,4 908,1 50,0 363,0 10,2 0,1 9,4 322,1 303,3 81,3 93,9 354,6 276,4 319,9 302,5 357,3 912,8 51,0 364,0 10,1 0,1 8,9 322,2 304,7 81,5 94,0 357,7 275,2 319,5 302,3 356,3 925,4 52,0 365,0 10,0 0,1 8,7 322,1 305,5 81,3 94,0 360,6 273,8 319,3 301,9 354,9 931,1 53,0 366,0 10,0 0,1 8,6 322,0 306,3 81,4 94,2 362,8 273,0 319,1 301,7 353,5 930,0 54,0 367,0 9,9 0,1 8,7 322,1 306,4 81,5 94,3 364,9 272,3 319,0 301,6 352,5 916,1 55,0 368,0 9,8 0,1 8,8 321,9 306,7 81,2 94,6 366,5 271,1 319,0 301,4 351,4 900,4 56,0 369,0 9,7 0,1 8,9 321,9 306,2 81,4 94,3 368,3 270,5 319,2 301,3 349,9 900,1 57,0 370,0 9,7 0,1 8,9 321,8 306,5 81,4 94,2 369,9 269,6 319,6 301,2 348,7 908,9 58,0 371,0 9,6 0,1 9,2 321,9 306,8 81,2 94,8 371,7 268,9 319,8 301,4 347,5 911,4 59,0 372,0 9,5 0,1 9,5 322,0 307,6 81,5 94,7 373,7 268,3 320,1 301,2 346,4 900,4 60,0 373,0 9,4 0,1 9,8 321,8 307,7 81,2 94,2 375,1 267,7 320,2 301,6 344,4 887,6 61,0 374,0 9,3 0,1 10,0 322,1 307,7 81,5 94,1 377,0 267,5 320,7 301,5 343,8 881,4 62,0 375,0 9,3 0,1 10,1 322,4 307,9 81,5 95,3 379,2 267,0 321,1 301,9 343,0 880,9 63,0 376,0 9,2 0,1 10,2 322,7 308,4 81,6 94,4 381,7 266,2 321,6 302,1 341,7 879,1 64,0 377,0 9,1 0,1 10,3 322,9 308,5 81,6 94,4 383,9 265,4 322,1 302,5 340,5 878,3 65,0 378,0 9,0 0,0 10,5 323,6 308,2 81,7 94,9 386,9 265,6 322,9 303,1 339,7 880,9 66,0 379,0 8,9 0,0 10,6 324,1 308,7 81,7 95,4 389,5 265,0 323,7 303,5 338,9 882,4 67,0 380,0 8,8 0,0 10,6 324,8 308,9 81,5 94,6 392,5 264,9 324,7 303,8 337,9 883,4 68,0 381,0 8,7 0,0 10,7 325,4 309,4 81,7 95,4 395,6 264,4 325,7 304,4 337,2 884,4 69,0 382,0 8,7 0,0 10,7 326,1 309,4 81,5 94,9 398,6 264,3 326,7 304,8 336,0 886,6 70,0 383,0 8,6 0,0 10,7 326,7 309,6 81,3 94,9 401,4 263,8 327,9 305,4 335,1 887,2 71,0 384,0 8,5 0,0 10,6 327,6 310,1 81,7 95,2 404,3 263,9 329,1 306,3 334,2 886,1 72,0 385,0 8,4 0,0 10,7 328,3 310,5 81,8 95,1 407,2 263,7 330,1 307,1 333,2 887,0 73,0 386,0 8,3 0,0 10,7 329,2 310,6 81,8 95,2 410,2 263,5 331,5 307,9 332,6 888,8 74,0 387,0 8,2 0,0 10,7 330,0 310,6 81,6 95,4 413,1 263,5 332,9 308,8 331,5 891,2 75,0 388,0 8,1 0,0 10,8 330,7 310,6 81,2 94,9 415,4 263,6 334,3 309,6 330,5 894,7 76,0 389,0 8,1 0,0 10,9 331,6 310,9 81,8 95,3 418,3 263,6 335,7 310,2 330,0 898,3 77,0 390,0 7,9 0,0 11,1 332,5 312,0 81,9 95,6 421,1 263,7 336,9 311,5 329,1 905,9 78,0 391,0 7,8 0,0 11,5 333,3 312,7 81,6 95,8 424,1 263,7 338,4 312,5 328,0 919,8 79,0 392,0 7,8 0,0 11,9 334,1 315,0 82,0 95,8 426,3 263,8 339,7 313,5 327,2 928,8 80,0 393,0 7,7 0,0 12,4 335,1 317,1 82,1 95,9 429,2 263,8 341,4 314,5 326,3 943,4 81,0 394,0 7,6 0,1 12,7 336,0 320,5 82,1 96,4 432,2 264,0 342,5 315,6 325,8 961,1 82,0 395,0 7,5 0,1 12,9 337,0 323,8 82,1 96,5 435,0 264,1 344,0 316,9 324,9 971,7 83,0 396,0 7,4 0,1 13,2 338,1 326,5 81,7 96,9 438,2 264,3 345,5 318,3 324,2 975,9 84,0 397,0 7,3 0,2 13,2 339,3 328,4 82,1 96,9 442,0 264,5 346,9 319,9 323,4 979,6 85,0 398,0 7,2 0,2 13,3 340,7 330,4 82,2 96,6 446,3 264,7 348,7 321,2 322,8 982,7 86,0 399,0 7,1 0,3 13,2 341,9 332,3 82,2 96,8 449,6 265,0 350,2 322,8 321,9 985,5 87,0 400,0 6,9 0,3 13,3 343,4 334,1 82,5 97,2 454,1 265,4 351,8 324,6 321,2 987,9 88,0 401,0 6,9 0,3 13,3 344,8 336,0 82,2 97,5 458,0 266,0 353,3 326,4 320,5 990,7 89,0 402,0 6,8 0,3 13,3 346,4 335,9 82,2 97,6 462,5 266,4 354,9 328,3 319,9 992,9 90,0 403,0 6,7 0,3 13,3 347,8 337,1 82,5 97,6 465,8 266,8 356,5 330,4 319,3 995,0 91,0 404,0 6,6 0,2 13,3 349,2 337,8 82,5 97,8 469,8 267,2 358,1 332,3 318,7 995,3 92,0 405,0 6,4 0,3 13,4 350,7 338,4 82,5 97,7 473,5 267,6 359,9 334,4 318,0 995,8 93,0 406,0 6,3 0,3 13,4 352,1 339,4 82,7 98,0 476,7 268,1 361,5 336,7 317,4 995,8 94,0 407,0 6,3 0,3 13,5 353,5 339,9 82,3 97,9 479,7 268,7 363,2 338,9 316,9 996,6 95,0 408,0 6,2 0,4 13,5 355,0 340,2 82,2 97,6 483,6 269,4 364,8 341,0 316,5 997,2 96,0 409,0 6,1 0,4 13,5 356,5 341,1 82,8 97,7 486,8 270,2 366,5 343,1 315,9 998,8 97,0 410,0 5,9 0,5 13,5 358,1 341,8 82,8 98,1 490,0 270,9 368,3 345,5 315,6 1002,5 98,0 411,0 5,9 0,6 13,5 359,6 341,6 82,6 98,2 493,6 271,5 370,1 347,6 315,1 1004,0 99,0 412,0 5,8 0,6 13,6 361,2 342,4 82,8 98,4 496,8 272,3 371,9 349,8 315,0 1005,5 100,0 413,0 5,6 0,6 13,6 362,5 342,9 82,5 98,1 499,2 273,1 373,8 352,0 314,5 1006,7 101,0 414,0 5,6 0,7 13,5 364,2 343,5 82,9 98,5 502,6 274,3 375,7 354,2 314,3 1007,6 102,0 415,0 5,5 0,6 13,5 365,8 343,1 83,0 98,2 505,6 275,0 377,8 356,2 314,2 1008,5 103,0 416,0 5,3 0,5 13,5 367,3 342,3 82,3 98,2 508,5 275,9 380,0 358,5 313,9 1008,4 104,0 417,0 5,3 0,4 13,4 368,8 341,9 82,3 98,1 510,7 277,0 382,1 360,8 313,2 1005,3 105,0 418,0 5,2 0,3 13,2 370,4 341,2 83,1 98,5 513,3 277,6 384,2 363,3 313,4 1001,0 106,0 419,0 5,1 0,2 13,0 372,0 340,0 82,3 98,2 516,7 278,5 386,3 365,7 313,0 993,8 107,0 420,0 5,0 0,2 13,0 373,5 339,4 83,2 98,5 518,8 279,8 388,5 367,6 312,9 990,7 Particulates Calculations Page 1 of 4 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 108,0 421,0 4,9 0,2 13,0 374,7 339,0 82,9 98,3 520,1 280,6 390,4 370,0 312,5 986,4 109,0 422,0 4,8 0,2 12,9 376,1 338,0 82,8 97,8 522,2 281,7 392,4 372,0 312,4 984,2 110,0 423,0 4,7 0,2 12,9 377,4 337,0 83,3 97,9 523,7 282,8 394,3 374,2 312,2 980,1 111,0 424,0 4,7 0,2 12,9 378,9 336,3 83,0 98,2 525,8 283,9 396,2 376,3 312,4 978,3 112,0 425,0 4,6 0,2 12,8 380,3 335,8 83,3 98,3 528,0 284,9 397,9 378,5 312,3 976,0 113,0 426,0 4,5 0,1 12,8 381,4 334,2 82,9 97,3 528,9 286,3 399,7 380,7 311,4 971,9 114,0 427,0 4,4 0,1 12,7 382,5 333,1 82,8 97,8 529,7 287,3 401,3 382,9 311,4 968,9 115,0 428,0 4,3 0,1 12,6 384,0 331,7 83,3 97,6 531,8 288,3 403,1 384,9 311,9 968,3 116,0 429,0 4,2 0,1 12,5 385,2 330,9 83,3 97,8 532,7 289,6 404,7 387,1 311,9 965,3 117,0 430,0 4,2 0,1 12,3 386,6 330,1 83,2 97,5 534,7 290,6 406,4 389,2 312,0 962,0 118,0 431,0 4,1 0,1 12,1 387,7 327,8 83,6 97,5 535,4 291,8 408,1 391,2 312,2 956,3 119,0 432,0 4,0 0,1 11,8 388,8 325,0 83,5 97,1 536,2 292,7 409,9 393,1 312,0 948,4 120,0 433,0 3,9 0,1 11,5 390,1 323,0 83,7 96,9 537,6 293,8 411,5 395,2 312,2 943,1 121,0 434,0 3,9 0,1 11,1 391,0 320,5 83,3 96,5 537,7 295,0 413,3 397,0 312,1 928,4 122,0 435,0 3,8 0,1 10,8 392,3 317,9 83,4 96,6 538,8 296,2 414,8 399,1 312,4 905,0 123,0 436,0 3,8 0,1 10,8 393,2 316,1 83,7 96,7 539,1 297,2 416,2 401,1 312,4 892,5 124,0 437,0 3,7 0,1 10,8 394,0 314,8 83,4 96,6 538,4 298,8 417,5 402,9 312,5 888,1 125,0 438,0 3,7 0,1 10,9 395,0 312,6 83,2 96,6 538,7 300,0 418,7 404,6 312,8 895,1 126,0 439,0 3,6 0,1 11,0 395,6 310,9 83,5 95,9 537,7 301,3 420,0 406,5 312,5 899,2 127,0 440,0 3,6 0,1 11,1 396,4 310,1 82,7 96,2 536,9 302,6 421,4 408,3 312,7 900,1 128,0 441,0 3,5 0,1 11,1 397,1 308,9 83,5 95,6 536,1 303,8 422,7 409,9 312,7 917,7 129,0 442,0 3,4 0,0 11,1 397,8 308,1 83,7 96,2 535,3 305,0 424,1 411,4 313,1 925,7 130,0 443,0 3,4 0,0 11,0 398,6 306,6 83,8 96,1 535,7 306,0 425,6 413,0 313,0 928,4 131,0 444,0 3,4 0,0 10,7 399,2 305,3 83,5 95,6 534,2 307,4 426,9 414,5 313,3 926,1 132,0 445,0 3,3 0,0 10,4 399,9 303,8 83,6 95,7 533,3 308,5 428,2 416,2 313,2 919,1 133,0 446,0 3,3 0,0 10,0 400,5 301,4 83,7 95,4 532,0 310,0 429,5 417,6 313,5 883,2 134,0 447,0 3,2 0,0 9,6 401,1 298,7 83,7 95,0 531,1 311,1 430,7 419,4 313,1 848,3 135,0 448,0 3,2 0,0 9,5 401,8 295,4 83,7 94,7 530,1 312,6 432,2 420,6 313,6 838,7 136,0 449,0 3,1 0,0 9,4 402,4 293,3 83,6 95,6 528,9 313,7 433,3 422,3 313,7 835,1 137,0 450,0 3,1 0,0 9,3 402,9 290,7 83,8 94,6 527,6 315,0 434,6 423,4 313,9 829,6 138,0 451,0 3,0 0,0 9,2 403,3 289,1 83,8 94,5 526,2 316,4 435,6 424,5 313,9 826,1 139,0 452,0 3,0 0,0 9,1 403,7 286,4 83,7 94,3 524,1 317,6 436,8 425,7 314,2 819,6 140,0 453,0 3,0 0,0 8,8 404,0 283,7 83,6 94,1 522,7 318,6 437,8 426,7 314,4 817,2 141,0 454,0 2,9 0,1 8,5 404,3 281,3 82,9 94,2 520,8 319,7 438,8 427,8 314,2 816,9 142,0 455,0 2,9 0,1 8,5 404,4 279,4 83,2 94,2 518,6 320,8 439,5 429,0 314,0 812,8 143,0 456,0 2,9 0,1 8,2 404,6 277,8 83,5 93,8 516,6 322,0 440,3 429,9 314,3 806,1 144,0 457,0 2,9 0,1 8,1 404,4 276,5 83,2 93,9 513,1 322,9 440,8 431,0 314,5 798,1 145,0 458,0 2,8 0,1 8,1 404,4 274,5 83,3 92,4 510,3 324,3 441,5 431,8 314,2 791,2 146,0 459,0 2,8 0,1 8,1 404,4 272,6 83,3 93,4 507,6 325,1 441,7 432,8 314,7 786,3 147,0 460,0 2,8 0,1 8,1 404,2 270,9 83,1 93,2 504,7 325,9 442,0 433,6 314,8 783,3 148,0 461,0 2,8 0,1 8,1 404,1 269,2 83,6 93,2 502,0 327,0 442,3 434,4 315,0 780,2 149,0 462,0 2,8 0,1 8,0 403,9 267,8 83,1 93,0 498,9 327,8 442,4 435,1 315,1 777,1 150,0 463,0 2,8 0,1 8,0 403,7 266,7 83,0 92,7 496,4 328,8 442,5 435,6 315,2 774,4 151,0 464,0 2,7 0,1 8,0 403,4 265,2 83,2 92,8 492,5 329,9 442,6 436,4 315,4 772,7 152,0 465,0 2,7 0,1 8,0 403,2 264,2 83,2 92,7 489,8 331,0 442,6 437,0 315,5 770,1 153,0 466,0 2,6 0,1 8,0 403,1 263,5 83,5 92,7 487,2 331,8 442,7 437,6 316,1 767,3 154,0 467,0 2,6 0,1 8,0 402,8 261,9 83,1 92,7 484,2 332,7 442,6 438,1 316,4 765,1 155,0 468,0 2,6 0,1 7,9 402,4 261,1 83,5 92,5 481,1 333,1 442,7 438,4 316,6 763,2 156,0 469,0 2,6 0,1 7,9 402,2 260,4 83,8 92,7 478,8 334,0 442,5 438,7 317,2 761,8 157,0 470,0 2,6 0,1 7,9 401,9 259,1 83,3 92,4 475,5 335,3 442,4 438,9 317,3 760,1 158,0 471,0 2,6 0,1 7,9 401,6 258,4 83,3 92,4 472,9 336,0 442,3 439,1 317,7 758,9 159,0 472,0 2,5 0,1 7,9 401,3 257,7 83,5 92,4 469,8 336,9 442,1 439,3 318,3 758,0 160,0 473,0 2,5 0,1 7,9 400,9 256,7 83,5 92,5 467,2 337,7 441,8 439,6 318,5 757,1 161,0 474,0 2,5 0,1 7,8 400,7 255,9 83,2 92,4 464,7 338,6 441,6 439,4 319,0 755,8 162,0 475,0 2,5 0,1 7,8 400,3 255,6 82,9 92,4 462,0 339,4 441,3 439,6 319,4 754,5 163,0 476,0 2,4 0,1 7,8 400,1 255,1 83,0 92,0 459,9 339,9 441,2 439,4 319,8 753,8 164,0 477,0 2,4 0,1 7,8 399,5 254,1 82,9 91,7 456,3 340,6 440,9 439,6 320,0 753,6 165,0 478,0 2,4 0,1 7,8 399,3 252,9 83,5 91,8 454,7 341,3 440,7 439,6 320,4 754,1 166,0 479,0 2,4 0,1 7,8 399,1 252,0 83,1 92,1 452,6 342,0 440,3 439,6 320,8 754,2 167,0 480,0 2,4 0,1 7,8 398,6 251,8 83,3 91,7 449,4 342,5 440,0 439,6 321,3 754,2 168,0 481,0 2,4 0,1 7,7 398,2 251,0 83,5 91,4 447,4 343,1 439,9 439,3 321,5 754,4 169,0 482,0 2,4 0,1 7,7 397,9 250,2 83,0 91,7 445,0 343,9 439,3 439,4 321,8 754,2 170,0 483,0 2,3 0,1 7,7 397,5 249,9 83,0 91,9 442,4 344,9 438,9 439,2 322,3 753,6 171,0 484,0 2,3 0,1 7,7 397,1 249,7 83,4 91,1 440,2 345,3 439,0 438,6 322,6 753,6 172,0 485,0 2,3 0,1 7,7 396,8 249,2 83,3 91,3 437,9 346,2 438,5 438,6 322,8 755,3 173,0 486,0 2,3 0,1 7,7 396,4 249,1 83,0 91,7 435,8 346,4 438,1 438,4 323,3 757,1 174,0 487,0 2,3 0,1 7,7 395,8 248,6 83,0 91,1 432,9 347,1 437,7 438,2 323,2 757,6 175,0 488,0 2,2 0,1 7,7 395,7 247,6 82,8 91,2 431,7 347,9 437,2 437,8 323,9 758,3 176,0 489,0 2,2 0,1 7,6 395,3 247,5 83,2 90,8 429,2 348,4 436,7 437,6 324,5 759,2 177,0 490,0 2,2 0,1 7,6 394,9 247,6 83,1 91,0 427,3 348,8 436,1 437,4 324,7 760,2 178,0 491,0 2,2 0,1 7,6 394,5 247,4 83,0 91,3 425,8 349,3 435,8 437,1 324,7 761,0 179,0 492,0 2,2 0,1 7,6 394,3 247,3 83,0 91,0 424,2 350,1 435,2 436,7 325,2 761,6 180,0 493,0 2,2 0,1 7,6 393,7 247,3 83,0 91,1 421,4 350,4 434,8 436,4 325,5 761,8 181,0 494,0 2,2 0,1 7,6 393,3 246,4 83,0 90,9 419,7 350,9 434,4 435,9 325,8 762,8 182,0 495,0 2,2 0,1 7,5 392,9 246,5 83,0 90,7 418,0 351,2 433,7 435,7 326,0 763,7 183,0 496,0 2,1 0,1 7,5 392,6 246,7 83,1 90,9 416,5 351,4 433,3 435,3 326,4 763,5 184,0 497,0 2,1 0,1 7,4 392,0 246,5 83,1 90,8 414,3 351,7 432,7 434,9 326,5 763,9 185,0 498,0 2,1 0,1 7,4 391,7 246,4 83,3 90,7 412,7 352,4 432,2 434,1 327,1 765,2 186,0 499,0 2,1 0,1 7,3 391,2 246,8 82,9 90,7 410,5 352,7 431,7 433,8 327,1 765,8 187,0 500,0 2,1 0,1 7,3 390,8 246,0 82,9 90,8 409,4 352,7 431,3 433,0 327,5 765,6 188,0 501,0 2,0 0,1 7,3 390,3 246,1 83,0 90,7 407,1 353,2 430,8 432,8 327,6 765,9 189,0 502,0 2,0 0,1 7,3 390,0 245,7 82,9 91,0 406,1 353,4 430,4 432,3 327,8 764,8 190,0 503,0 2,0 0,1 7,2 389,4 244,9 83,0 90,8 403,7 353,6 429,8 431,6 328,1 765,2 191,0 504,0 2,0 0,1 7,2 388,9 245,5 83,1 90,4 402,3 353,9 429,1 431,1 328,1 765,7 192,0 505,0 2,0 0,1 7,2 388,3 244,9 82,8 90,4 400,6 353,8 428,6 430,5 328,2 765,6 193,0 506,0 1,9 0,1 7,2 387,9 245,0 83,1 90,3 399,2 353,9 427,8 430,1 328,2 765,9 194,0 507,0 1,9 0,1 7,2 387,5 245,0 83,1 90,9 397,6 354,7 427,3 429,3 328,7 767,6 195,0 508,0 1,9 0,1 7,2 386,9 245,5 83,0 90,9 395,7 354,8 426,5 429,0 328,4 767,1 196,0 509,0 1,9 0,1 7,1 386,4 245,0 82,9 90,7 394,2 354,8 425,8 428,2 328,9 766,0 197,0 510,0 1,9 0,2 7,1 385,9 245,6 83,1 90,4 393,2 354,7 425,2 427,8 328,6 766,0 198,0 511,0 1,9 0,2 7,1 385,3 245,0 82,9 90,3 391,1 354,8 424,5 427,5 328,6 768,6 199,0 512,0 1,8 0,2 7,1 385,0 244,3 83,1 90,4 390,4 355,0 424,0 426,8 329,0 771,7 200,0 513,0 1,9 0,2 7,1 384,5 245,0 82,8 90,4 388,8 355,0 423,4 426,2 329,1 772,9 201,0 514,0 1,8 0,2 7,1 383,8 244,8 82,7 90,4 387,1 354,5 422,9 425,6 329,1 774,1 202,0 515,0 1,8 0,2 7,3 383,4 245,6 82,8 90,8 386,0 354,6 422,3 425,0 329,0 763,9 203,0 516,0 1,8 0,2 7,6 382,9 244,5 83,0 90,5 384,7 354,9 421,6 424,2 329,3 748,8 204,0 517,0 1,8 0,2 7,3 382,4 243,5 83,0 90,1 383,5 354,8 421,1 423,5 329,4 742,6 205,0 518,0 1,8 0,2 7,1 381,8 242,9 82,9 90,6 382,0 354,7 420,3 422,8 329,4 738,6 206,0 519,0 1,7 0,1 7,0 381,3 241,8 82,7 90,5 380,9 354,3 419,8 421,9 329,6 735,4 207,0 520,0 1,8 0,2 7,0 380,8 241,6 82,6 90,4 379,9 354,3 419,1 421,3 329,5 734,7 208,0 521,0 1,7 0,2 6,9 380,1 241,3 82,8 90,3 378,4 353,4 418,4 420,5 329,5 734,7 209,0 522,0 1,7 0,1 6,9 379,6 240,5 82,8 90,5 377,8 353,1 417,9 419,8 329,5 733,8 210,0 523,0 1,7 0,2 6,9 378,8 239,7 82,6 90,4 376,3 352,4 417,3 418,5 329,7 733,6 211,0 524,0 1,7 0,2 6,8 378,2 240,1 82,9 90,3 375,2 351,8 416,5 417,9 329,6 734,5 212,0 525,0 1,7 0,1 6,7 377,5 239,6 82,9 90,2 373,9 351,1 415,7 417,1 329,8 734,4 213,0 526,0 1,7 0,1 6,6 376,8 239,4 82,8 90,1 372,8 350,4 414,9 416,1 329,9 732,7 214,0 527,0 1,6 0,1 6,6 376,2 238,9 82,9 90,4 371,9 349,2 414,2 415,5 330,2 732,2 215,0 528,0 1,6 0,1 6,6 375,5 238,6 82,8 90,2 370,9 348,3 413,6 414,6 330,0 731,9 216,0 529,0 1,6 0,1 6,6 374,8 238,2 82,8 90,0 369,9 347,4 412,7 413,8 330,1 732,3 217,0 530,0 1,6 0,1 6,6 374,1 237,9 82,8 90,1 368,8 346,7 411,9 413,0 330,3 732,7 218,0 531,0 1,6 0,2 6,6 373,3 237,4 82,9 90,2 367,4 345,5 411,1 412,2 330,4 734,8 219,0 532,0 1,6 0,2 6,5 372,7 237,4 82,8 90,5 366,6 344,6 410,3 411,2 330,7 736,0 220,0 533,0 1,6 0,2 6,5 372,0 236,9 82,9 90,1 365,5 343,9 409,6 410,6 330,6 737,1 221,0 534,0 1,6 0,2 6,6 371,4 237,1 82,8 90,1 364,6 342,8 408,8 409,6 330,8 737,9 Particulates Calculations Page 2 of 4 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 222,0 535,0 1,6 0,2 6,5 370,5 237,1 82,9 90,0 363,1 341,7 408,0 408,8 330,8 738,3 223,0 536,0 1,5 0,2 6,5 369,8 236,5 82,6 90,2 362,4 340,7 407,2 408,0 330,9 738,3 224,0 537,0 1,5 0,2 6,5 369,1 235,8 82,9 90,0 361,3 339,8 406,4 407,0 330,8 738,7 225,0 538,0 1,5 0,2 6,5 368,4 236,6 82,6 90,3 360,2 338,7 405,6 406,1 331,3 738,4 226,0 539,0 1,5 0,2 6,5 367,7 236,2 82,9 89,7 359,4 337,9 404,7 405,2 331,1 738,6 227,0 540,0 1,4 0,2 6,4 366,9 236,3 82,8 90,1 358,2 336,7 403,8 404,5 331,1 738,2 228,0 541,0 1,5 0,2 6,5 366,2 235,9 82,7 90,2 357,5 335,7 402,9 403,7 331,1 728,5 229,0 542,0 1,5 0,1 6,2 365,5 235,7 82,9 90,0 356,7 334,7 402,0 402,8 331,2 720,1 230,0 543,0 1,4 0,1 6,0 364,8 235,1 82,7 89,9 355,6 333,9 401,1 401,9 331,3 715,2 231,0 544,0 1,4 0,1 5,9 364,2 234,1 82,8 90,1 355,4 333,0 400,2 401,1 331,3 709,2 232,0 545,0 1,4 0,1 5,8 363,3 233,3 82,8 89,9 354,1 332,0 399,2 400,0 331,4 703,9 233,0 546,0 1,4 0,1 5,7 362,7 232,2 82,8 89,5 353,2 331,3 398,3 399,2 331,3 699,9 234,0 547,0 1,4 0,1 5,6 361,9 231,1 82,6 89,7 351,8 330,7 397,2 398,4 331,2 698,5 235,0 548,0 1,4 0,1 5,6 361,0 230,8 82,7 89,5 350,8 329,4 396,3 397,6 331,0 697,7 236,0 549,0 1,4 0,1 5,6 360,3 230,0 82,6 89,7 350,0 328,3 395,2 396,6 331,2 697,8 237,0 550,0 1,4 0,1 5,6 359,5 229,3 82,6 90,0 349,5 327,2 394,2 395,6 331,2 696,0 238,0 551,0 1,3 0,1 5,6 358,7 228,8 82,7 89,6 347,9 326,8 393,1 394,8 331,1 694,6 239,0 552,0 1,3 0,1 5,6 357,9 228,3 82,7 89,6 347,1 325,4 392,2 393,5 331,0 693,9 240,0 553,0 1,4 0,1 5,6 357,1 227,8 82,7 89,6 346,1 324,4 391,2 392,5 331,1 694,5 241,0 554,0 1,3 0,1 5,6 356,3 227,6 82,9 89,9 345,2 323,4 390,1 391,6 331,1 693,7 242,0 555,0 1,3 0,1 5,6 355,5 227,2 82,5 89,3 344,3 322,7 389,1 390,8 330,8 692,8 243,0 556,0 1,3 0,1 5,6 354,7 226,5 82,6 89,4 343,0 321,7 388,0 389,8 330,8 692,4 244,0 557,0 1,3 0,1 5,7 353,8 226,0 82,8 89,3 342,1 320,6 386,9 388,7 330,6 691,8 245,0 558,0 1,2 0,1 5,6 353,0 226,0 82,6 89,3 341,3 319,9 385,8 387,6 330,7 691,8 246,0 559,0 1,3 0,1 5,6 352,2 225,5 82,6 89,4 340,2 319,1 384,8 386,5 330,4 691,9 247,0 560,0 1,3 0,1 5,5 351,3 224,9 82,7 89,3 339,1 317,7 383,7 385,3 330,6 682,7 248,0 561,0 1,2 0,1 5,3 350,7 224,6 82,7 89,4 338,6 317,0 382,8 384,4 330,6 672,7 249,0 562,0 1,3 0,1 5,3 349,9 223,9 82,4 89,5 337,6 316,2 381,7 383,3 330,8 667,0 250,0 563,0 1,2 0,1 5,2 349,1 223,4 82,5 89,4 336,6 315,2 380,5 382,4 330,8 663,3 251,0 564,0 1,2 0,1 5,2 348,3 222,6 82,8 89,4 335,4 314,2 379,5 381,7 330,6 661,8 252,0 565,0 1,2 0,1 5,2 347,6 221,6 82,5 89,5 334,5 313,6 378,5 381,0 330,4 660,3 253,0 566,0 1,2 0,1 5,2 346,7 221,2 82,7 88,8 333,6 312,3 377,5 380,0 330,0 659,6 254,0 567,0 1,2 0,1 5,2 346,0 220,4 82,7 89,0 332,9 311,4 376,4 379,2 330,0 658,7 255,0 568,0 1,2 0,1 5,2 345,1 219,6 82,4 88,9 331,7 310,6 375,3 378,1 329,8 659,2 256,0 569,0 1,2 0,1 5,2 344,2 219,3 82,6 89,0 330,7 309,6 374,2 377,1 329,6 659,0 257,0 570,0 1,2 0,1 5,2 343,4 219,3 82,7 89,1 329,6 308,8 373,2 376,1 329,5 658,6 258,0 571,0 1,2 0,1 5,2 342,7 218,7 82,6 88,8 328,8 307,9 372,0 375,3 329,4 659,0 259,0 572,0 1,1 0,1 5,3 341,9 218,1 82,8 89,0 328,1 307,0 370,8 374,2 329,5 657,6 260,0 573,0 1,1 0,1 5,2 341,0 217,7 82,6 89,1 326,6 306,2 369,8 373,3 329,1 654,3 261,0 574,0 1,1 0,1 5,1 340,2 217,0 82,3 88,9 325,8 305,3 368,6 372,3 329,1 651,2 262,0 575,0 1,1 0,1 5,1 339,4 216,6 82,8 88,9 325,0 304,3 367,5 371,2 329,1 650,1 263,0 576,0 1,1 0,1 5,1 338,7 216,2 82,6 88,6 324,2 303,5 366,4 370,3 328,9 648,9 264,0 577,0 1,1 0,1 5,1 337,9 215,7 82,7 88,9 323,2 302,6 365,3 369,5 329,1 647,5 265,0 578,0 1,1 0,1 5,2 337,2 215,6 82,5 88,8 322,4 301,8 364,2 368,6 329,0 648,2 266,0 579,0 1,1 0,1 5,1 336,4 215,1 82,6 88,4 321,5 301,1 363,1 367,4 328,9 649,5 267,0 580,0 1,0 0,1 5,1 335,7 214,8 82,5 88,7 320,7 300,3 362,1 366,4 328,8 651,1 268,0 581,0 1,0 0,1 5,2 335,1 215,1 82,7 88,6 320,3 299,4 361,1 365,6 328,9 655,5 269,0 582,0 1,1 0,1 5,1 334,3 214,8 82,5 88,4 319,2 298,7 360,1 364,6 328,7 656,0 270,0 583,0 1,1 0,1 4,9 333,6 214,2 82,8 88,6 318,8 297,9 359,1 363,6 328,7 653,9 271,0 584,0 1,0 0,1 4,8 332,9 214,0 82,5 88,6 317,7 297,2 358,2 362,7 329,0 652,3 272,0 585,0 1,1 0,1 4,8 332,1 214,3 82,4 88,5 316,3 296,3 357,2 361,7 328,8 652,2 273,0 586,0 1,0 0,1 4,8 331,5 214,4 82,6 89,0 315,8 295,9 356,2 360,6 328,9 648,8 274,0 587,0 1,0 0,1 4,9 330,7 213,5 82,4 88,8 314,8 294,8 355,4 359,6 328,7 642,4 275,0 588,0 1,0 0,1 4,9 330,0 213,3 82,4 88,3 314,1 294,0 354,5 358,6 328,7 639,8 276,0 589,0 1,0 0,1 4,9 329,3 213,2 82,3 88,2 313,0 293,6 353,5 357,7 328,6 639,7 277,0 590,0 1,0 0,1 4,9 328,6 213,0 82,6 88,9 312,7 292,5 352,6 356,9 328,3 640,3 278,0 591,0 1,0 0,1 4,8 327,9 212,7 82,3 88,1 311,8 291,9 351,7 355,6 328,5 639,8 279,0 592,0 0,9 0,1 4,8 327,2 212,4 82,4 88,4 310,5 291,4 350,7 354,8 328,4 638,0 280,0 593,0 1,0 0,1 4,8 326,5 212,4 82,5 88,4 309,8 290,6 349,7 354,0 328,2 634,9 281,0 594,0 0,9 0,1 4,8 325,8 212,1 82,2 88,3 309,2 290,0 348,7 353,2 327,9 633,0 282,0 595,0 0,9 0,1 4,7 325,2 212,0 82,2 88,1 308,2 289,5 347,8 352,4 327,9 631,8 283,0 596,0 0,9 0,1 4,8 324,6 211,6 82,2 88,0 307,7 288,7 347,0 351,5 327,9 623,1 284,0 597,0 0,9 0,1 4,7 323,8 210,1 82,2 88,3 306,9 287,8 346,1 350,6 328,0 609,0 285,0 598,0 0,9 0,1 4,7 323,1 208,6 82,4 88,4 305,8 287,1 345,2 349,8 327,7 600,2 286,0 599,0 0,9 0,1 4,7 322,6 208,1 82,4 88,0 305,4 286,8 344,5 348,8 327,7 597,3 287,0 600,0 0,9 0,1 4,7 321,9 207,7 82,4 88,3 304,3 286,1 343,6 347,9 327,6 596,2 288,0 601,0 0,9 0,1 4,8 321,2 207,3 82,3 88,0 303,7 285,4 342,5 347,1 327,2 595,4 289,0 602,0 0,9 0,1 5,0 320,5 207,0 82,1 87,8 302,7 284,8 341,6 346,3 327,0 595,8 290,0 603,0 0,9 0,1 5,2 319,8 206,9 82,3 88,0 302,1 284,0 340,7 345,6 326,6 598,6 291,0 604,0 0,9 0,1 5,3 319,3 206,6 82,0 87,9 301,7 283,5 339,7 345,1 326,6 601,0 292,0 605,0 0,8 0,1 5,3 318,6 206,3 82,2 87,9 300,7 282,7 339,1 344,0 326,4 603,3 293,0 606,0 0,8 0,1 5,4 318,0 206,3 82,3 88,0 299,9 282,6 338,1 343,8 325,9 605,4 294,0 607,0 0,8 0,1 5,3 317,5 206,7 82,6 87,9 299,4 281,9 337,3 343,3 325,8 607,7 295,0 608,0 0,8 0,1 5,3 316,9 206,4 82,4 87,9 298,5 281,2 336,5 343,0 325,3 610,1 296,0 609,0 0,8 0,1 5,3 316,3 206,6 82,5 87,6 297,7 280,5 335,7 342,5 325,1 615,4 297,0 610,0 0,7 0,1 5,5 316,0 207,1 82,4 88,4 297,4 280,2 334,9 342,4 325,0 621,7 298,0 611,0 0,7 0,2 5,6 315,5 206,6 82,3 88,4 296,8 279,9 333,9 342,1 324,9 627,0 299,0 612,0 0,7 0,2 5,6 315,0 207,5 82,4 88,1 296,1 279,3 333,4 341,4 324,6 633,2 300,0 613,0 0,7 0,2 5,6 314,4 208,4 82,5 87,9 295,3 279,0 332,6 340,9 324,4 638,0 301,0 614,0 0,7 0,2 5,6 314,0 209,1 82,1 88,2 294,9 278,4 331,8 340,9 324,0 637,9 302,0 615,0 0,7 0,2 5,6 313,5 209,2 82,3 88,1 294,1 278,0 330,9 340,8 323,5 636,9 303,0 616,0 0,7 0,2 5,3 313,0 209,5 82,3 88,3 293,6 277,6 330,0 340,6 323,3 634,7 304,0 617,0 0,7 0,2 5,2 312,7 209,5 82,5 88,0 293,4 277,3 329,4 340,1 323,2 634,2 305,0 618,0 0,6 0,2 5,2 312,3 209,7 82,3 88,0 292,8 277,1 328,7 340,0 322,9 632,6 306,0 619,0 0,7 0,1 5,1 311,9 209,1 82,4 88,1 292,3 276,8 328,1 339,8 322,5 628,8 307,0 620,0 0,7 0,1 5,0 311,5 208,6 82,5 88,0 291,8 276,4 327,6 339,5 322,1 624,8 308,0 621,0 0,6 0,1 5,0 311,0 208,4 82,3 88,2 291,5 276,0 326,8 338,8 322,0 622,5 309,0 622,0 0,6 0,1 5,0 310,6 207,8 82,3 88,6 290,9 275,5 326,2 338,7 321,6 621,9 310,0 623,0 0,6 0,1 4,9 310,2 207,2 82,4 88,1 290,4 275,5 325,7 338,1 321,5 621,6 311,0 624,0 0,6 0,1 4,9 309,7 207,1 82,1 88,1 289,4 275,1 325,2 337,6 321,0 621,1 312,0 625,0 0,6 0,1 4,9 309,3 207,3 82,2 87,9 289,4 274,9 324,6 337,4 320,4 621,7 313,0 626,0 0,6 0,1 4,9 308,9 207,2 82,2 88,1 289,0 274,4 324,0 337,0 319,9 625,0 314,0 627,0 0,6 0,2 4,9 308,4 206,8 82,1 88,1 288,1 274,3 323,3 336,4 320,0 627,1 315,0 628,0 0,6 0,2 4,9 307,9 206,9 82,4 88,0 287,8 273,7 322,9 335,9 319,3 628,1 316,0 629,0 0,6 0,2 4,9 307,4 207,6 82,2 87,9 287,0 273,3 322,4 335,5 318,7 628,7 317,0 630,0 0,6 0,2 4,9 307,0 207,6 82,2 87,9 286,6 273,4 321,8 335,1 318,2 629,8 318,0 631,0 0,6 0,2 4,9 306,6 207,9 82,2 87,5 286,2 273,1 321,2 334,6 317,7 630,4 319,0 632,0 0,5 0,2 4,9 306,1 208,1 82,4 88,0 285,5 272,9 320,6 334,2 317,3 630,2 320,0 633,0 0,6 0,2 4,9 305,6 208,0 82,3 87,9 285,0 272,6 320,0 334,0 316,6 630,2 321,0 634,0 0,5 0,2 4,9 305,2 208,6 82,1 87,9 284,6 272,2 319,4 333,5 316,1 630,3 322,0 635,0 0,5 0,2 4,9 304,8 208,2 82,3 88,0 284,3 272,1 318,8 333,0 315,8 628,6 323,0 636,0 0,5 0,2 4,9 304,3 208,2 82,2 87,8 283,4 272,0 318,2 332,5 315,5 625,8 324,0 637,0 0,5 0,2 4,8 303,9 207,5 82,2 87,8 283,2 271,8 317,8 331,9 315,0 625,8 325,0 638,0 0,5 0,2 4,8 303,5 207,7 82,1 87,8 282,5 271,7 317,1 331,6 314,6 626,7 326,0 639,0 0,5 0,2 4,7 303,1 207,4 82,2 87,8 282,2 271,3 316,6 331,2 314,2 626,8 327,0 640,0 0,5 0,2 4,8 302,6 207,7 82,2 87,4 281,4 271,0 316,1 330,7 313,6 627,9 328,0 641,0 0,5 0,2 4,7 302,2 208,0 82,2 87,8 281,3 270,8 315,6 330,1 313,1 629,1 329,0 642,0 0,5 0,2 4,8 301,7 207,5 82,1 87,8 280,9 270,5 315,0 329,5 312,5 629,8 330,0 643,0 0,4 0,2 4,8 301,3 207,9 81,9 87,6 280,5 270,3 314,4 329,2 311,9 629,5 331,0 644,0 0,4 0,2 4,7 300,8 207,8 82,0 87,7 280,0 270,2 313,9 328,6 311,3 628,6 332,0 645,0 0,4 0,2 4,7 300,4 207,2 82,0 87,8 279,4 269,9 313,5 328,4 310,7 625,6 333,0 646,0 0,4 0,2 4,7 300,0 206,9 81,9 87,9 279,2 269,7 313,0 327,8 310,2 622,8 334,0 647,0 0,4 0,2 4,7 299,5 207,1 82,1 87,8 278,7 269,4 312,6 327,4 309,6 620,4 335,0 648,0 0,4 0,2 4,6 299,1 206,7 82,1 87,9 278,3 269,4 311,9 326,5 309,4 618,5 Particulates Calculations Page 3 of 4 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 336,0 649,0 0,4 0,2 4,5 298,7 206,5 81,9 88,0 277,8 269,2 311,6 326,1 308,7 618,3 337,0 650,0 0,4 0,2 4,5 298,2 206,7 82,0 87,9 277,3 268,8 311,1 325,7 308,1 618,8 338,0 651,0 0,4 0,2 4,5 297,7 206,4 81,9 87,9 276,7 268,5 310,8 325,1 307,7 619,6 339,0 652,0 0,4 0,2 4,5 297,3 205,9 81,9 88,0 276,4 268,2 310,3 324,7 306,9 621,3 340,0 653,0 0,4 0,2 4,5 296,8 206,1 81,8 87,9 275,7 268,0 309,9 324,2 306,4 621,8 341,0 654,0 0,3 0,2 4,5 296,5 206,5 82,0 87,8 275,6 268,0 309,2 323,7 306,1 622,7 342,0 655,0 0,3 0,2 4,8 296,1 206,3 81,9 87,8 275,1 267,6 308,8 323,4 305,4 622,2 343,0 656,0 0,4 0,2 4,9 295,8 206,5 81,9 87,8 274,8 267,7 308,3 323,0 305,0 624,6 344,0 657,0 0,3 0,2 5,8 295,1 207,1 81,6 87,9 273,8 267,3 307,7 322,5 304,3 644,7 345,0 658,0 0,3 0,2 6,1 294,8 208,6 81,9 88,0 273,6 267,1 307,2 322,0 303,8 665,7 346,0 659,0 0,3 0,3 6,2 294,3 209,9 81,9 87,6 273,3 267,0 306,9 321,3 303,1 678,2 347,0 660,0 0,3 0,3 6,2 293,9 210,1 81,8 88,1 272,9 266,8 306,4 320,6 302,9 683,9 348,0 661,0 0,3 0,3 6,1 293,5 211,7 81,9 88,1 272,5 266,7 306,0 320,0 302,4 686,9 349,0 662,0 0,3 0,3 6,0 293,2 212,6 81,7 88,1 272,3 266,6 305,5 319,9 301,7 688,2 350,0 663,0 0,3 0,2 5,9 292,8 213,4 81,8 87,5 271,6 266,8 304,9 319,5 301,1 688,2 351,0 664,0 0,2 0,2 5,7 292,6 213,9 81,8 88,0 271,4 266,8 304,3 319,2 301,1 683,7 352,0 665,0 0,2 0,2 5,7 292,4 214,3 81,8 88,0 271,5 266,8 304,0 319,1 300,6 680,9 353,0 666,0 0,2 0,2 5,6 292,2 214,9 81,7 88,0 271,1 266,7 303,7 319,2 300,0 679,6 354,0 667,0 0,2 0,2 5,6 292,0 215,0 81,8 88,3 271,0 267,0 303,2 319,1 299,7 679,4 355,0 668,0 0,2 0,2 5,6 291,8 215,3 81,8 87,9 270,8 266,9 302,9 319,1 299,3 679,0 356,0 669,0 0,2 0,2 5,5 291,8 215,7 81,7 88,1 270,9 267,0 302,6 319,0 299,4 678,0 357,0 670,0 0,1 0,2 5,4 291,5 216,1 81,8 88,2 270,0 267,2 302,2 318,9 299,1 676,1 358,0 671,0 0,1 0,2 5,4 291,4 215,8 81,8 88,1 270,3 267,4 301,9 318,8 298,7 674,1 359,0 672,0 0,1 0,2 5,3 291,4 215,7 81,8 88,1 270,3 267,6 301,7 318,8 298,7 672,0 360,0 673,0 0,1 0,2 5,3 291,2 215,7 81,8 88,3 270,0 267,5 301,4 318,9 298,2 670,9 361,0 674,0 0,1 0,2 5,2 291,1 215,8 81,8 87,9 269,7 267,8 301,1 318,5 298,3 670,1 362,0 675,0 0,1 0,2 5,2 291,0 216,2 81,7 88,1 269,6 267,9 300,9 318,5 298,0 669,0 363,0 676,0 0,1 0,2 5,2 290,9 216,4 81,7 88,3 269,5 268,0 300,5 318,7 297,6 668,7 364,0 677,0 0,0 0,2 5,2 290,7 216,2 81,8 88,0 269,3 268,3 300,2 318,2 297,5 668,9 Particulates Calculations Page 4 of 4 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Manufacturer: HEARTHSTONE Model: Castleton 8031 Overall Heating Efficiency: 78,51% 29,69 Run: 5 Combustion Efficiency: 98,83% 512,40 Project #: PI 20152 Heat Transfer Efficiency: 79,45% 14,70 Test Duration: 364 min HHV LHV Heat Output: 12 041 Btu/h 12 694 kJ/h Eff 78,51% 84,86% Heat Input: 15 336 Btu/h 16 167 kJ/h Comb Eff 98,83% 98,83% Ultimate CO2 HT Eff 79,45% 85,87% CO2-ult 19,64 Burn Duration: 6,07 h Output 12 694 kJ/h F0 Burn Rate 0,82 kg/h 1,061 Burn Rate: 1,80 lb/h 0,816 kg/h Grams CO 110 g Input 16 167 kJ/h Stack Temp: 268,0 Deg. F 131,1 Deg. C MC wet 17,37 Air Fuel Ratio (A/F) Dry Molecular Weight (Md) Dry Moles Exhaust Gas (Nr): Air Fuel Ratio (A/F) Note: In the “Input data”, "Calc. % O2", "Fuel Properties", and “Mass Balance” columns, [e], [d], [g], [a]. [b], [c], [h], [u], [w], [j], and [k] refer to their respective variables in Clauses 13.7.3 CSA B415.1 OE Calculations Page 1 of 1 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN Paramètres Tous les facteurs de corrections et autres paramètres qui peuvent être modifiés par l’utilisateur du fichier sont regroupés ici. Code verrouillage: HEA Description du test Test standard EPA Run # 6 Date 25-07-2017 Technicien M.M Project # PI 20152 Description de l'unité Manufacturier HEARTHSTONE Modèle Castleton 8031 Combustion system Cat Appliance type WOOD STOVE Firebox volume 1,9 cu ft. Appliance weight empty N.A lbs Appliance weight full N.A lbs Paramètres du test Logging time 1 min Manufacturer's rated heat output N.A BTU/h Donnée fournie par le manfacturier Targeted category 1 Targeted output N.A BTU/h Cp steel N.A BTU/lb-°F Échantillonnage Blank sampling rate 0,20 cuft/min Internal probe diameter 0,18 in. Calibration Factor (DGM #1): 0,987 Dimensionless Equipment number (DGM #1): EM 178 Calibration Factor (DGM #2): 0,996 Dimensionless Equipment number (DGM #2): EM 179 Calibration Factor (DGM #3): 0,986 Equipment number (DGM #3): EM 070 Dimensionless Tunnel Targeted tunnel flow rate 140 scfm Tunnel diameter 6 in. Molecular weight 28,78 May be assumed to be 28,78 (EPA) Si B-415 = 29 Pitot tube type Standard Pitot tube coefficient 0,99 Dimensionless Project nu. PI 20152 Date 25-07-2017 Technicien M.M Fuel data Fuel type Dimension Fuel specie D. Fir HHV 19810,0 kJ/kg D. Fir Oak/Maple %C 48,7 HHV 19 810 19 887 %H 6,9 %C 48,73 50 %O 43,9 %H 6,87 6,6 %Ash 0,5 %O 43,9 42,9 HHV 8519,2 Btu/lb %Ash 0,5 0,5 LHV 7451,0 Btu/lb HHV (Btu/lb) 8519 8552 LHV (Btu/lb) 7451 7480 Default Fuel Values Paramètres Page 1 of 1 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN Start End Barometer (kPa): 100,2 100,1 Barometer (in.Hg): 29,589049 29,559519 Dry Bulb (F): 75,74 80,83 Humidity (%): 49,5 43,6 Air velocity (ft/min) 3 6 DGM #1 Final: ####### cuft Final: 552378,860 Liter Initial: ####### cuft Initial: 550640,170 Liter DGM #2 Final: ####### cuft Final: 471436,210 Liter Initial: ####### cuft Initial: 469735,400 Liter DGM room Final: 462,920 cuft Initial: 420,900 cuft Numéro de la ligne dans "Raw data" à partir duquel les données du VRAI test commencent 292 Autres données à rentrer: dans preload data, load data, traverse et filter set weight Project nu. PI 20152 Date 25-07-2017 Technicien M.M Key in data Page 1 of 1 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN Preload data sheet Lower Ideal Upper 11,97 13,30 14,63 Load Volume: 0,9074 cu. ft Loading Density: 13,264 lbs./ft3 Number of Spaces: Load Density (wet): 27,774 lbs./ft3 Spacer weight (lbs): Dry Wood Density: 22,894384 Weight Ave. MC x Volume Thick Wide x Length lbs Weight Cubic Inches 2 4 14 1,66 21,8 21,6 21,9 20,9 20,6 35,4576 112,00 2 4 14 1,674 22,1 22,1 21,8 21,9 21,7 36,69408 112,00 2 4 14 1,836 22,3 21,8 21,9 21,7 21,3 40,0248 112,00 2 4 14 2,31 21,8 21,3 21,9 21,6 21,4 49,896 112,00 2 4 14 1,81 22 22,1 22 21,8 21,6 39,639 112,00 2 4 14 1,72 21,3 21,8 21,9 21,6 21,7 37,2552 112,00 2 4 14 1,662 21,8 21,7 21,9 21,6 21,3 35,99892 112,00 0,00 2 4 14 1,744 20,3 20,6 20,9 21 20,8 36,13568 112,00 2 4 14 1,874 20,9 20,7 20,8 20,3 20,6 38,71684 112,00 2 4 14 1,736 21 21,3 21,6 21,8 21,7 37,28928 112,00 2 4 14 1,98 20,8 20,9 20,6 20,9 20,7 41,1444 112,00 2 4 14 1,768 21 21,6 21,3 21,9 21,7 38,012 112,00 2 4 14 1,728 20,8 21,1 21,8 21,9 21 36,84096 112,00 2 4 14 1,7 19,9 19,6 20,1 20,2 20,2 34 112,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 537,10476 PreTest Load Weight: 25,20 lbs. Dry Weight: 9,42 kg. Average Moisture Content: % Dry: 21,31 21,31 Wet: 17,57 Must be 18-28 must be 15,2-22 Project nu. PI 20152 Date 25-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Preload Data Page 1 of 1 Confidentiel 01/08/2017 Page 1 FUEL LOAD DATA SHEET, CSA B415 Lower Ideal Upper 12,0 13,3 14,6 * For boilers, a loading density factor of 10 lb/ft3 is applied Load Volume: 0,42 cu. ft Loading Density: 7,0 lbs./ft3 Number of Spaces: 16 Load Density (wet): 31,8 lbs./ft3 Spacer weight: lbs Dry Wood Density: 26,3 lbs./ft3 Weight Ave. MC x Volume Ave. MC Thick Wide xLength lbs Weight Cubic Inches % 1,5 3,5 13,5 1,36 20,90 20,60 20,40 20,60 20,20 27,97548 70,88 20,5 1,5 3,5 13,5 1,45 20,10 20,30 20,40 20,30 20,40 29,3538 70,88 20,3 1,5 3,5 13,5 1,44 20,30 20,90 20,10 20,40 20,50 29,39272 70,88 20,4 3,5 3,5 13,5 3,68 20,50 20,90 20,60 20,70 20,70 76,06104 165,38 20,7 3,5 3,5 13,5 3,39 20,60 20,80 20,90 20,80 20,90 70,4288 165,38 20,8 1,5 0,75 5 0,13 21,60 2,808 5,63 21,6 1,5 0,75 5 0,12 21,30 2,556 5,63 21,3 1,5 0,75 5 0,12 21,90 2,628 5,63 21,9 1,5 0,75 5 0,13 21,60 2,8512 5,63 21,6 1,5 0,75 5 0,12 20,60 2,472 5,63 20,6 1,5 0,75 5 0,12 20,80 2,496 5,63 20,8 1,5 0,75 5 0,13 20,90 2,6334 5,63 20,9 1,5 0,75 5 0,12 20,80 2,496 5,63 20,8 1,5 0,75 5 0,13 21,10 2,8274 5,63 21,1 1,5 0,75 5 0,13 21,60 2,7216 5,63 21,6 1,5 0,75 5 0,12 21,30 2,6412 5,63 21,3 1,5 0,75 5 0,12 21,90 2,7156 5,63 21,9 1,5 0,75 5 0,12 21,80 2,616 5,63 21,8 1,5 0,75 5 0,13 21,70 2,7342 5,63 21,7 1,5 0,75 5 0,126 20,90 2,6334 5,63 20,9 1,5 0,75 5 0,12 20,80 2,496 5,63 20,8 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 SUM MCx 275,53784 21,1 % Test Load Weight: 13,30 lbs. Dry Weight: 5,00 kg. Average Moisture Content: % Dry: 20,72 Dry(EPA) 20,72 20,72 Wet: 17,16 Dry(B415 20,72 Must be 19-25 must be 15,2-22 Coal Bed Range: 2,7 lbs. to 3,3 lbs. TEST CHARGE: Project nu. PI 20152 Coal bed weight: 2,7 lbs. Date 25-07-2017 Technicien M.M Test Load Weight: Piece Size (in): Meter Moisture Content Dry Uncorrected % Load Data Page 1 of 1 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN Tunnel Traverse Worksheet (for velocity calculations) Static Pressure: 0,36 in. H20 Barometer: 29,900 in. Hg Pour un tunnel de 12" et plus, prendre 6 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,0000 B center 0,0000 A1 0,0000 A2 0,0000 A3 0,0000 A4 0,0000 A5 0,0000 A6 0,0000 B1 0,0000 B2 0,0000 B3 0,0000 B4 0,0000 B5 0,0000 B6 0,0000 PITOT CONSTANT= AVERAGE #DIV/0! #DIV/0! 0,0000 0,960 Pour un tunnel moins de 12", prendre 4 lectures TUNNEL TUNNEL SQUARE VELOCITY TEMP ROOT In. wc °F A center 0,058 73,76 0,2408 B center 0,057 73,8 0,2387 A1 0,048 73,75 0,2191 A2 0,062 73,75 0,2490 A3 0,055 73,7 0,2345 A4 0,047 73,72 0,2168 B1 0,047 73,860 0,2168 B2 0,058 73,900 0,2408 B3 0,049 73,960 0,2214 B4 0,050 73,940 0,2236 AVERAGE 0,0531 73,8140 0,2302 Project nu. PI 20152 Date 25-07-2017 Technicien M.M Traverse Page 1 of 1 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN Filter set weight Ambient blank (g) Date Heure probe front back gasket probe front back gasket probe front back gasket Filter Number 20 776 777 9 35 779 780 22 36 781 786 32 787 Before (1) Before (2) Before (3) Before (4) Before (5) 108,8424 0,1278 0,1262 11,8501 109,2836 0,1261 0,1245 11,7230 107,7404 0,1250 0,1291 11,9878 0,1241 24/07/2017 18:00 Before (6) 108,8425 0,1278 0,1262 11,8500 109,2837 0,1262 0,1246 11,7231 107,7405 0,1250 0,1291 11,9877 0,1240 25/07/2017 09:00 After (1) 108,8430 0,1287 0,1261 11,8535 109,2844 0,1258 0,1242 11,7266 107,7416 0,1259 0,1288 11,9910 0,1242 25/07/2017 18:00 After (2) 108,8426 0,1284 0,1259 11,8514 109,2841 0,1257 0,1242 11,7249 107,7412 0,1258 0,1286 11,9892 0,1242 27/07/2017 08:00 After (3) 108,8426 0,1284 0,1259 11,8513 109,2840 0,1257 0,1242 11,7247 107,7412 0,1258 0,1286 11,9893 0,1242 31/07/2017 08:00 After (4) After (5) After (6) 108,8426 0,1284 0,1259 11,8513 109,2840 0,1257 0,1242 11,7247 107,7412 0,1258 0,1286 11,9893 0,1242 31/07/2017 08:00 Difference 0,0001 0,0006 -0,0003 0,0013 0,0003 -0,0005 -0,0004 0,0016 0,0007 0,0008 -0,0005 0,0016 0,0002 Total (mg) 1,7 2,7 2,6 0,2 Total ajusté (mg) 1,50 2,50 2,40 Project nu. PI 20152 Date 25-07-2017 Technicien System 2 (g) System 1 (g) 1st hour System 1 (g) Filter set weight Page 1 of 1 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN SFBA EPA EMISSION RESULTS RESULTS Average emission rate: 0,4 g/hr Burn Rate : 0,934 Dry kg/hr Test Duration: 321 min PRESSURE FACTOR: DGM 1 0,96507 BAROMETRIC PRESSURE DGM 2 0,96741 Average: 29,574284 in Hg DGM 3 0,98845 Start: 29,589049 in Hg End: 29,559519 in Hg TEMPERATURE FACTORS DGM 1 0,97174 DGM 2 0,97149 DGM CONTROLLER VALUES DGM 3 0,97538 DGM 1 Final: 19507,076 Cuft Initial: 19445,674 Cuft VOLUMES SAMPLED DGM 1 56,833 SCft DGM 2 Final: 16648,613 Cuft DGM 2 56,224 Scft Initial: 16588,549 Cuft DGM 3 39,945 SCft DGM #3 Final: 462,920 Cuft Initial: 420,900 Cuft TOTAL TUNNEL VOLUME : 56363 TEMPERATURES SAMPLE RATIOS DGM 1 543,353 °R Sample Train 1: 991,721 DGM 2 543,494 °R Sample Train 2: 1002,470 CALIBRATION FACTORS Paticulate concentration DGM 1 0,9870 Sample Train 1 0,000048 g/dscf DGM 2 0,9960 Sample Train 2 0,000046 g/dscf DGM #3 0,9860 Room 0,000005 g/dscf TUNNEL FLOW RATE: 175,585 Dscfm TOTAL EMISSIONS PARTICULATE CATCH Sample Train 1 2,40 g Total Sample Train 1: 2,70 mg Sample Train 2 2,32 g Total Sample Train 2: 2,60 mg Total Sample Train 1 1st hour: 1,70 mg EMISSION RATES Sample Train 1 0,45 g/hr Sample Train 2 0,43 g/hr 1st hour emission rate 1,69 g/hr DEVIATION: 1,51% Train 1 Train 2 Cs 4,751E-05 4,62436E-05 Particulates Calculations Page 1 of 1 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN ***** *1 *2 *3 *4 *5 *6 *7 *8 * Elapsed Weight Flue Room Tunnel Unit Unit Unit Unit Unit Catalyst Time Raw data row Remaining CO CO2 O2 Gas Temp Dry Bulb Top Back R.Side L.Side Bottom Center min lbs %%% °F °F °F °F °F °F °F °F °F 0,00 292,00 13,0 0,2 2,7 0,0 296,9 79,5 129,9 391,1 408,5 444,8 445,7 489,0 451,1 1,0 293,0 13,0 0,6 1,9 0,0 295,0 79,9 102,9 389,6 407,7 443,3 444,4 488,2 418,4 2,0 294,0 12,9 0,5 2,8 0,0 307,1 79,5 102,2 387,5 406,7 441,0 442,6 488,0 470,2 3,0 295,0 12,9 0,5 4,3 0,0 323,1 79,6 103,0 385,3 404,9 438,6 440,6 487,3 540,3 4,0 296,0 12,8 0,5 1,0 0,0 360,0 79,5 106,1 383,4 403,4 436,0 438,0 486,2 601,5 5,0 297,0 12,7 0,2 1,5 0,0 323,7 79,7 97,9 381,2 400,3 433,1 435,0 484,6 724,1 6,0 298,0 12,7 0,1 3,7 0,0 296,3 80,0 94,9 380,6 397,3 430,0 431,6 482,2 723,1 7,0 299,0 12,7 0,0 2,9 0,0 280,7 79,6 94,2 379,3 394,0 426,8 428,4 480,0 673,8 8,0 300,0 12,6 0,0 2,7 0,0 270,1 79,4 93,6 378,3 390,5 423,2 425,2 478,1 641,7 9,0 301,0 12,6 0,0 2,6 0,0 262,5 79,1 93,4 376,2 387,1 419,5 421,9 476,3 625,5 10,0 302,0 12,6 0,0 2,7 0,0 256,9 79,6 93,0 374,5 383,4 415,5 418,7 474,6 622,7 11,0 303,0 12,5 0,0 2,7 0,0 253,0 79,2 92,4 373,3 379,7 411,5 415,2 472,8 623,5 12,0 304,0 12,5 0,0 2,8 0,0 250,5 79,2 92,4 371,1 375,7 407,4 411,8 471,2 627,2 13,0 305,0 12,3 0,0 2,9 0,0 248,4 79,4 92,4 369,3 372,6 403,4 408,4 469,5 636,8 14,0 306,0 12,3 0,0 3,1 0,0 246,8 79,4 92,3 366,6 368,8 399,6 404,9 467,6 650,1 15,0 307,0 12,3 0,0 3,4 0,0 247,5 79,6 92,2 365,3 365,5 395,6 401,3 465,7 669,8 16,0 308,0 12,2 0,0 4,0 0,0 248,9 79,6 92,6 362,9 362,5 391,8 397,7 463,7 696,0 17,0 309,0 12,2 0,0 4,2 0,0 250,8 79,3 92,3 360,6 358,9 388,3 394,3 461,9 707,7 18,0 310,0 12,2 0,0 3,9 0,0 251,2 79,5 92,1 359,4 356,0 384,7 390,9 460,3 702,1 19,0 311,0 12,2 0,0 3,7 0,0 251,2 79,4 91,9 357,0 352,2 381,3 387,5 458,1 690,1 20,0 312,0 12,1 0,0 3,9 0,0 250,8 79,7 92,1 355,0 349,1 377,9 384,0 456,1 694,1 21,0 313,0 12,1 0,0 3,6 0,0 250,4 79,5 92,2 353,2 346,1 374,8 380,7 453,9 690,9 22,0 314,0 12,1 0,0 3,5 0,0 250,4 79,6 91,8 351,2 343,0 371,6 377,6 451,9 691,5 23,0 315,0 12,0 0,0 3,6 0,0 249,9 79,2 91,7 349,3 340,0 368,4 374,7 450,0 698,8 24,0 316,0 11,9 0,0 3,8 0,0 250,1 79,3 91,9 347,8 337,1 365,4 371,7 448,0 713,0 25,0 317,0 11,9 0,0 4,2 0,0 253,1 79,5 91,9 345,7 334,3 362,6 368,6 446,1 733,0 26,0 318,0 11,8 0,1 6,9 0,0 257,2 79,7 92,6 344,0 331,4 359,9 365,6 444,2 792,0 27,0 319,0 11,7 0,1 8,2 0,0 266,4 79,6 92,9 342,7 328,7 357,3 362,8 442,2 891,8 28,0 320,0 11,5 0,1 9,6 0,0 275,3 79,7 93,2 341,5 326,4 355,0 360,0 440,2 914,4 29,0 321,0 11,5 0,1 9,5 0,0 281,9 79,5 93,4 341,0 323,7 352,5 357,3 438,4 923,2 30,0 322,0 11,5 0,1 8,7 0,0 286,9 79,4 93,9 342,2 320,9 350,0 355,0 436,7 918,9 31,0 323,0 11,4 0,1 8,7 0,0 291,7 79,8 94,2 343,3 318,8 347,7 352,5 434,9 928,8 32,0 324,0 11,3 0,1 9,1 0,0 296,5 79,8 94,3 345,6 316,2 345,5 350,2 433,1 949,1 33,0 325,0 11,2 0,1 9,1 0,0 301,2 79,6 94,5 348,9 314,2 343,4 348,1 431,4 964,8 34,0 326,0 11,1 0,1 9,1 0,0 306,2 79,8 94,5 352,0 311,9 341,3 346,1 429,6 965,0 35,0 327,0 11,0 0,1 9,2 0,0 307,7 79,4 95,3 354,3 310,0 339,4 344,1 427,7 966,8 36,0 328,0 10,9 0,1 9,4 0,0 309,8 79,7 95,0 357,7 307,9 337,8 342,4 426,0 969,8 37,0 329,0 10,8 0,1 9,5 0,0 312,8 79,7 95,7 360,9 306,2 335,9 340,5 424,4 966,9 38,0 330,0 10,7 0,1 9,7 0,0 314,7 79,3 95,5 363,9 304,0 334,2 339,1 422,8 966,8 39,0 331,0 10,6 0,1 9,7 0,0 316,2 79,3 95,6 367,6 302,1 332,6 337,6 421,0 972,6 40,0 332,0 10,5 0,1 10,0 0,0 318,3 79,9 95,9 370,6 300,7 331,1 336,1 419,3 971,5 41,0 333,0 10,4 0,1 10,0 0,0 319,5 79,6 96,2 373,8 298,8 329,8 335,0 417,8 968,5 42,0 334,0 10,3 0,1 9,8 0,0 320,3 79,9 96,2 377,7 297,0 328,8 334,0 416,1 976,9 43,0 335,0 10,2 0,1 10,0 0,0 321,1 79,8 96,3 380,9 295,8 327,8 332,9 414,5 988,3 44,0 336,0 10,1 0,1 10,0 0,0 320,7 79,6 96,5 382,9 294,7 327,0 331,7 413,1 993,4 45,0 337,0 10,0 0,1 9,9 0,0 321,7 79,9 96,3 386,3 292,8 326,3 331,2 411,6 997,8 46,0 338,0 9,9 0,1 9,9 0,0 321,0 80,2 96,3 388,7 291,6 325,5 330,8 410,1 991,7 47,0 339,0 9,9 0,1 10,1 0,0 322,3 79,9 96,3 391,3 290,2 324,8 330,4 408,5 977,3 48,0 340,0 9,8 0,1 10,2 0,0 321,7 79,9 96,4 393,5 289,2 324,0 330,3 407,2 956,3 49,0 341,0 9,6 0,0 10,5 0,0 321,6 80,0 96,5 396,9 288,2 323,4 330,3 405,7 940,8 50,0 342,0 9,5 0,1 10,9 0,0 322,9 79,7 96,6 399,5 287,3 322,7 330,4 404,5 942,6 51,0 343,0 9,5 0,1 12,0 0,0 325,8 79,8 96,9 402,4 286,5 322,5 330,5 403,0 964,9 52,0 344,0 9,3 0,3 12,3 0,0 328,5 80,1 97,4 406,5 285,7 322,6 330,6 401,4 972,6 53,0 345,0 9,2 0,4 12,3 0,0 330,2 79,9 97,3 410,1 285,1 322,5 330,9 400,3 973,3 54,0 346,0 9,1 0,3 12,2 0,0 333,1 79,8 97,3 414,2 284,3 322,6 331,6 399,3 972,1 55,0 347,0 9,0 0,3 12,2 0,0 333,8 79,8 97,7 418,5 283,5 322,7 332,3 398,0 979,7 56,0 348,0 8,9 0,4 12,2 0,0 334,9 80,0 97,6 422,8 282,8 323,3 333,2 397,1 984,6 57,0 349,0 8,8 0,4 12,3 0,0 336,1 79,9 97,7 427,5 282,4 323,9 334,0 395,8 991,5 58,0 350,0 8,7 0,4 12,4 0,0 337,3 80,6 97,8 431,8 282,2 324,6 334,7 394,8 993,0 59,0 351,0 8,6 0,5 12,5 0,0 338,3 80,7 97,6 436,4 281,9 325,7 335,4 393,4 997,0 60,0 352,0 8,5 0,6 12,5 0,0 340,0 80,7 98,0 440,4 281,4 326,8 336,4 392,1 999,6 61,0 353,0 8,3 0,7 12,6 0,0 340,7 80,3 98,6 445,5 280,8 327,9 337,7 391,2 1001,9 62,0 354,0 8,2 0,8 12,7 0,0 343,0 80,4 98,3 449,9 280,7 329,0 339,2 390,4 1004,8 63,0 355,0 8,1 1,0 12,7 0,0 345,4 80,5 98,8 453,8 280,8 330,2 340,6 389,5 1007,7 64,0 356,0 8,0 1,0 12,9 0,0 346,0 80,8 98,9 458,1 280,4 331,5 342,1 388,6 1009,9 65,0 357,0 7,9 1,1 12,9 0,0 347,5 80,2 98,8 463,1 280,4 333,0 343,8 387,9 1014,5 66,0 358,0 7,8 1,1 12,9 0,0 348,7 80,6 98,6 466,2 280,1 334,3 345,7 387,0 1016,7 67,0 359,0 7,7 1,1 12,8 0,0 349,8 80,7 98,9 469,8 280,3 335,6 347,5 386,2 1018,1 68,0 360,0 7,5 1,1 12,9 0,0 350,2 80,4 99,1 473,6 280,3 337,2 349,3 385,3 1020,5 69,0 361,0 7,4 1,1 12,9 0,0 350,2 80,4 99,1 476,8 280,5 338,5 351,1 384,4 1021,4 70,0 362,0 7,4 0,9 13,0 0,0 350,5 81,0 99,1 480,3 280,4 340,1 353,0 383,7 1021,3 71,0 363,0 7,2 0,9 13,2 0,0 351,3 80,4 99,3 483,8 281,0 341,7 354,9 382,7 1020,4 72,0 364,0 7,1 0,2 13,2 0,0 352,9 80,6 99,5 487,2 281,4 343,4 356,8 382,0 1023,3 73,0 365,0 7,0 0,2 13,3 0,0 353,7 80,3 99,6 490,1 281,7 345,0 358,8 381,4 1025,5 74,0 366,0 6,9 0,3 13,2 0,0 354,6 80,9 99,7 494,7 282,1 346,6 360,8 380,6 1027,8 75,0 367,0 6,7 0,3 13,2 0,0 356,2 80,8 99,7 497,5 282,4 348,4 362,9 380,0 1030,8 76,0 368,0 6,6 0,3 13,2 0,0 357,4 80,8 100,1 501,4 283,0 350,2 365,0 379,5 1029,5 77,0 369,0 6,5 0,3 13,2 0,0 357,8 80,9 100,3 504,5 283,3 351,9 367,1 378,9 1030,0 78,0 370,0 6,4 0,3 13,2 0,0 358,4 80,8 100,3 507,5 283,8 353,9 369,2 378,4 1027,3 79,0 371,0 6,2 0,3 13,2 0,0 357,8 80,9 100,4 510,3 284,4 355,7 371,4 377,9 1027,1 80,0 372,0 6,2 0,3 13,1 0,0 357,3 80,7 100,2 512,7 285,1 357,6 373,6 377,3 1026,7 81,0 373,0 6,1 0,3 13,2 0,0 357,0 80,5 100,4 515,6 285,8 359,7 375,8 376,9 1026,4 82,0 374,0 6,0 0,3 13,2 0,0 357,0 80,3 100,2 517,9 286,4 361,8 378,0 376,3 1025,2 83,0 375,0 5,8 0,3 13,2 0,0 356,4 80,9 100,2 520,6 287,4 363,8 380,3 375,9 1023,2 84,0 376,0 5,7 0,3 13,2 0,0 356,1 80,7 100,3 523,1 288,0 365,8 382,6 375,5 1024,6 85,0 377,0 5,6 0,4 13,1 0,0 355,7 80,6 100,3 524,6 289,0 367,8 384,8 375,0 1029,7 86,0 378,0 5,5 0,4 13,0 0,0 356,3 80,5 100,3 526,1 289,7 370,1 387,1 374,5 1033,8 87,0 379,0 5,4 0,4 13,0 0,0 355,7 80,4 100,4 527,7 290,6 372,2 389,4 374,0 1030,5 88,0 380,0 5,3 0,4 13,0 0,0 355,0 80,6 100,3 529,7 291,6 374,3 391,8 373,8 1022,9 89,0 381,0 5,2 0,4 13,0 0,0 353,9 80,8 100,6 530,1 292,8 376,6 394,0 373,4 1015,6 90,0 382,0 5,1 0,3 13,0 0,0 352,7 80,7 100,3 531,8 293,6 378,8 396,5 373,1 1013,1 91,0 383,0 5,0 0,3 13,0 0,0 350,7 80,9 99,6 532,7 294,8 381,0 398,9 373,0 1012,0 92,0 384,0 5,0 0,2 12,9 0,0 348,0 81,0 99,9 533,7 296,1 383,3 401,3 372,9 1017,7 93,0 385,0 4,8 0,4 12,8 0,0 345,1 81,1 99,4 534,8 297,2 385,6 403,8 372,9 1015,0 94,0 386,0 4,7 0,2 12,4 0,0 342,7 80,9 99,3 535,7 298,2 388,0 406,4 372,8 1005,6 95,0 387,0 4,7 0,1 12,0 0,0 339,5 80,6 99,0 536,6 299,4 390,5 408,9 372,8 991,3 96,0 388,0 4,6 0,1 11,7 0,0 336,1 80,8 98,9 538,1 301,0 392,8 411,5 372,8 979,0 97,0 389,0 4,5 0,1 11,5 0,0 333,7 81,5 99,1 538,7 302,1 395,2 413,9 372,6 968,3 98,0 390,0 4,4 0,1 11,4 0,0 331,2 81,1 98,7 539,2 303,4 397,7 416,3 372,5 958,5 99,0 391,0 4,4 0,1 11,3 0,0 328,8 81,0 98,9 539,7 304,9 399,8 418,7 372,5 950,8 100,0 392,0 4,3 0,1 11,2 0,0 327,4 81,3 98,4 541,7 306,2 402,2 421,0 372,1 947,5 101,0 393,0 4,2 0,1 11,2 0,0 325,0 81,5 98,8 541,2 307,3 404,2 423,2 372,0 946,0 102,0 394,0 4,2 0,1 11,2 0,0 323,7 80,8 98,1 541,0 308,6 406,1 425,4 372,0 944,8 103,0 395,0 4,1 0,1 11,1 0,0 322,2 81,0 98,0 540,3 309,8 408,0 427,5 371,7 941,2 104,0 396,0 4,0 0,1 11,1 0,0 320,5 81,6 98,2 539,9 311,3 409,9 429,4 371,4 937,8 105,0 397,0 4,0 0,1 11,2 0,0 318,7 81,3 98,1 540,2 312,7 411,4 431,0 371,4 937,6 106,0 398,0 3,9 0,1 11,2 0,0 317,5 80,9 97,9 540,3 313,3 412,8 432,9 371,3 936,0 107,0 399,0 3,8 0,1 11,1 0,0 317,2 81,0 97,7 540,1 314,5 414,2 434,8 371,2 934,8 108,0 400,0 3,8 0,1 11,2 0,0 315,7 81,7 97,5 539,4 315,6 415,6 436,3 371,0 933,8 Particulates Calculations Page 1 of 3 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN 109,0 401,0 3,7 0,1 11,2 0,0 314,7 81,8 97,5 538,8 316,4 416,9 437,9 370,8 935,0 110,0 402,0 3,7 0,1 11,2 0,0 313,4 81,1 98,2 538,8 317,6 418,3 439,2 370,7 935,1 111,0 403,0 3,6 0,1 11,2 0,0 312,7 81,2 97,5 538,8 318,5 419,3 440,6 370,6 936,5 112,0 404,0 3,5 0,1 11,3 0,0 313,0 81,1 97,7 537,2 319,3 420,3 441,9 370,6 939,6 113,0 405,0 3,4 0,1 11,4 0,0 311,7 80,8 97,7 536,8 319,9 421,4 443,1 370,5 940,1 114,0 406,0 3,4 0,1 11,4 0,0 311,0 81,5 97,4 537,3 320,7 422,4 444,4 370,4 939,3 115,0 407,0 3,3 0,1 11,4 0,0 310,7 81,1 97,3 537,1 321,5 423,1 445,5 370,4 936,0 116,0 408,0 3,2 0,1 11,2 0,0 309,8 81,7 97,4 537,4 322,2 424,4 446,6 370,3 932,3 117,0 409,0 3,2 0,1 11,2 0,0 309,0 81,4 97,3 536,7 322,9 425,5 447,5 370,0 935,4 118,0 410,0 3,2 0,1 10,8 0,0 307,5 81,2 96,9 536,1 323,4 426,4 448,4 369,9 927,8 119,0 411,0 3,1 0,1 10,5 0,0 304,7 82,1 96,7 535,9 323,9 427,4 449,2 369,6 919,9 120,0 412,0 3,1 0,1 10,4 0,0 302,5 81,5 96,4 536,2 324,8 428,2 450,0 369,6 908,6 121,0 413,0 3,0 0,1 10,1 0,0 299,0 81,9 96,6 535,3 325,1 428,7 450,8 369,4 892,8 122,0 414,0 3,0 0,1 9,6 0,0 296,6 81,8 96,2 534,7 325,7 429,2 451,5 369,3 880,7 123,0 415,0 3,0 0,1 9,3 0,0 294,1 81,5 96,0 534,2 326,2 429,9 452,0 369,3 881,2 124,0 416,0 3,0 0,1 8,8 0,0 292,1 81,8 95,9 532,6 326,6 430,4 452,5 369,3 880,0 125,0 417,0 2,9 0,1 8,3 0,0 290,1 81,7 96,1 530,5 327,3 431,0 452,9 369,2 877,4 126,0 418,0 2,9 0,1 8,0 0,0 288,9 81,4 95,7 529,0 327,5 431,5 453,4 369,1 874,2 127,0 419,0 2,9 0,1 7,8 0,0 287,5 81,4 95,4 526,8 327,9 432,0 453,6 369,0 868,6 128,0 420,0 2,9 0,1 7,7 0,0 285,5 81,2 95,4 524,1 328,6 432,5 453,8 369,2 864,3 129,0 421,0 2,8 0,1 7,7 0,0 283,4 81,3 95,3 521,2 328,8 432,7 453,9 369,0 859,7 130,0 422,0 2,8 0,1 7,7 0,0 282,0 81,3 95,3 518,0 329,3 433,1 453,7 368,8 854,6 131,0 423,0 2,8 0,1 7,7 0,0 279,7 81,9 94,9 515,3 329,7 433,3 453,5 368,9 849,3 132,0 424,0 2,7 0,1 7,7 0,0 278,0 81,3 95,1 511,2 330,0 433,4 453,5 369,0 845,4 133,0 425,0 2,7 0,1 7,7 0,0 276,8 81,4 94,9 508,8 330,1 433,2 453,4 369,1 842,1 134,0 426,0 2,7 0,1 7,7 0,0 275,9 81,2 94,5 505,6 330,4 433,2 453,1 369,1 839,1 135,0 427,0 2,7 0,1 7,7 0,0 274,2 81,4 94,8 502,5 330,9 433,0 452,9 369,2 835,1 136,0 428,0 2,7 0,1 7,7 0,0 273,1 81,7 94,6 499,2 331,2 432,9 452,4 369,2 830,9 137,0 429,0 2,7 0,1 7,7 0,0 271,8 81,9 94,6 496,2 331,2 432,6 452,0 369,1 826,9 138,0 430,0 2,6 0,1 7,8 0,0 270,2 81,2 94,6 491,8 331,4 432,4 451,7 369,4 823,3 139,0 431,0 2,7 0,1 7,7 0,0 268,4 81,9 94,7 489,2 331,6 431,8 451,2 369,5 820,0 140,0 432,0 2,6 0,1 7,8 0,0 267,3 81,5 94,2 486,1 331,9 431,5 450,7 369,6 817,6 141,0 433,0 2,6 0,1 7,8 0,0 266,6 81,7 94,1 483,3 332,3 431,4 450,2 369,6 815,4 142,0 434,0 2,6 0,1 7,8 0,0 264,6 81,2 94,1 480,5 332,2 430,7 449,9 369,9 812,9 143,0 435,0 2,6 0,1 7,8 0,0 263,9 81,7 93,8 478,4 332,3 430,3 449,6 370,1 810,6 144,0 436,0 2,5 0,1 7,8 0,0 263,5 81,3 93,9 475,1 332,3 429,9 449,0 370,1 808,8 145,0 437,0 2,5 0,1 7,8 0,0 262,6 81,4 93,9 471,7 332,6 429,5 448,7 370,3 807,3 146,0 438,0 2,5 0,1 7,7 0,0 261,7 81,3 94,1 468,7 332,6 429,1 448,2 370,4 806,2 147,0 439,0 2,5 0,1 7,7 0,0 261,0 81,3 94,0 466,8 333,2 428,7 447,6 370,5 805,2 148,0 440,0 2,5 0,1 7,7 0,0 259,6 81,6 94,1 464,2 333,2 428,2 447,2 370,7 802,7 149,0 441,0 2,5 0,1 7,6 0,0 258,8 81,2 93,8 461,3 333,0 427,7 446,9 370,9 800,1 150,0 442,0 2,4 0,1 7,6 0,0 258,3 81,2 93,6 459,9 333,4 427,1 446,6 371,2 799,1 151,0 443,0 2,4 0,1 7,6 0,0 257,1 81,3 93,7 456,7 333,4 426,6 446,2 371,5 798,1 152,0 444,0 2,4 0,1 7,6 0,0 256,6 81,5 93,5 454,5 333,5 426,2 445,7 371,7 797,6 153,0 445,0 2,4 0,1 7,6 0,0 256,0 81,8 93,6 451,9 333,5 425,6 445,4 371,9 796,9 154,0 446,0 2,4 0,1 7,6 0,0 256,0 81,3 93,4 449,5 333,3 425,0 445,0 372,0 795,5 155,0 447,0 2,3 0,1 7,5 0,0 255,3 81,4 93,3 447,4 333,6 424,5 444,4 372,1 795,2 156,0 448,0 2,3 0,1 7,5 0,0 254,6 81,4 93,4 444,6 333,4 423,9 444,1 372,4 794,8 157,0 449,0 2,4 0,1 7,5 0,0 254,4 81,6 93,3 443,0 333,6 423,2 443,7 372,6 793,7 158,0 450,0 2,3 0,1 7,5 0,0 253,4 81,4 93,0 440,2 333,6 422,8 443,3 372,6 789,5 159,0 451,0 2,3 0,1 7,3 0,0 252,7 81,4 93,2 438,4 333,5 422,2 442,6 372,8 784,9 160,0 452,0 2,3 0,1 7,2 0,0 252,3 81,6 92,9 436,3 333,8 421,5 442,4 373,1 782,0 161,0 453,0 2,2 0,1 7,2 0,0 252,0 81,6 93,1 434,3 333,4 420,8 442,1 373,1 780,7 162,0 454,0 2,3 0,1 7,2 0,0 251,5 81,4 92,7 432,1 333,2 420,2 441,8 373,0 779,5 163,0 455,0 2,2 0,1 7,2 0,0 251,2 81,3 92,7 430,6 333,2 419,6 441,5 373,1 779,1 164,0 456,0 2,2 0,1 7,2 0,0 250,3 81,4 92,7 427,5 333,3 418,9 441,3 373,2 778,4 165,0 457,0 2,2 0,1 7,2 0,0 249,6 81,3 93,1 425,4 333,2 418,2 440,9 373,2 778,1 166,0 458,0 2,2 0,1 7,3 0,0 249,3 81,4 92,9 424,2 332,9 417,4 440,3 373,2 777,2 167,0 459,0 2,2 0,1 7,2 0,0 248,8 81,7 92,7 422,3 332,7 416,8 440,1 373,2 776,8 168,0 460,0 2,2 0,1 7,2 0,0 248,4 81,7 92,7 420,6 332,9 416,1 439,6 373,2 775,9 169,0 461,0 2,2 0,2 7,2 0,0 248,3 81,7 92,9 418,5 332,9 415,5 439,1 373,1 775,5 170,0 462,0 2,1 0,2 7,2 0,0 248,2 81,3 92,7 416,7 332,6 414,9 438,7 373,0 775,8 171,0 463,0 2,1 0,2 7,1 0,0 248,0 81,4 92,5 414,4 332,8 413,9 438,2 372,9 776,9 172,0 464,0 2,1 0,2 7,2 0,0 247,5 81,4 92,6 413,1 332,6 413,3 437,8 372,9 778,5 173,0 465,0 2,1 0,2 7,2 0,0 247,3 81,3 92,8 411,4 332,4 412,5 437,4 372,8 779,5 174,0 466,0 2,1 0,2 7,2 0,0 247,5 81,6 92,7 409,6 332,4 411,9 436,6 372,7 780,6 175,0 467,0 2,1 0,2 7,2 0,0 246,7 81,9 93,2 407,3 332,6 411,3 436,1 372,7 780,6 176,0 468,0 2,0 0,2 7,2 0,0 246,7 81,6 92,9 405,5 332,3 410,6 435,5 372,5 782,5 177,0 469,0 2,0 0,2 7,1 0,0 246,9 81,6 92,5 404,6 331,9 409,8 435,0 372,3 783,5 178,0 470,0 2,0 0,2 7,1 0,0 247,2 81,3 92,9 402,3 331,7 409,1 434,4 372,1 784,8 179,0 471,0 2,0 0,2 7,1 0,0 246,3 81,8 92,6 401,3 331,7 408,3 433,6 372,0 785,4 180,0 472,0 2,0 0,2 7,0 0,0 246,7 81,9 92,7 399,7 331,6 407,7 433,0 371,8 786,3 181,0 473,0 2,0 0,2 7,0 0,0 246,8 81,9 92,8 398,6 331,4 406,7 432,5 371,6 786,8 182,0 474,0 1,9 0,2 6,9 0,0 246,7 82,1 92,6 397,0 331,3 406,1 431,8 371,7 777,5 183,0 475,0 1,9 0,2 7,0 0,0 245,6 81,8 93,2 395,3 331,5 405,4 431,0 371,4 773,2 184,0 476,0 1,9 0,2 6,9 0,0 245,7 81,7 92,7 393,3 331,4 404,7 430,2 371,2 773,7 185,0 477,0 1,9 0,2 6,8 0,0 245,1 81,5 92,9 392,6 331,3 403,8 429,5 371,4 773,9 186,0 478,0 1,9 0,2 6,8 0,0 245,0 81,2 93,0 391,5 330,9 403,0 428,7 371,2 773,7 187,0 479,0 1,8 0,2 6,7 0,0 245,2 81,6 93,0 390,5 330,5 402,1 428,0 371,2 774,3 188,0 480,0 1,9 0,2 6,7 0,0 245,2 82,0 92,6 389,1 330,0 401,3 427,4 371,0 775,1 189,0 481,0 1,9 0,2 6,6 0,0 245,1 81,9 92,7 387,6 329,8 400,6 426,7 370,6 774,3 190,0 482,0 1,8 0,2 6,6 0,0 244,4 82,0 93,2 386,3 329,4 399,8 425,8 370,5 774,1 191,0 483,0 1,8 0,2 6,6 0,0 244,3 81,8 93,1 384,8 329,2 399,0 425,0 370,3 772,7 192,0 484,0 1,8 0,2 6,6 0,0 244,1 82,0 92,9 384,1 328,5 398,1 424,1 370,0 771,1 193,0 485,0 1,7 0,2 6,7 0,0 244,0 81,6 93,1 382,9 328,2 397,5 423,1 369,7 768,3 194,0 486,0 1,8 0,2 6,6 0,0 243,4 81,3 93,1 381,3 327,5 396,6 422,2 369,4 766,3 195,0 487,0 1,8 0,2 6,6 0,0 243,2 81,6 93,0 380,7 327,3 395,8 421,1 369,1 764,8 196,0 488,0 1,7 0,2 6,7 0,0 242,6 81,7 93,1 379,2 327,3 395,1 420,0 368,9 761,2 197,0 489,0 1,7 0,2 6,6 0,0 242,4 81,8 92,8 377,7 326,5 394,3 419,1 368,8 757,7 198,0 490,0 1,7 0,2 6,5 0,0 242,2 81,5 92,7 376,8 326,1 393,4 418,4 368,7 755,7 199,0 491,0 1,7 0,2 6,5 0,0 241,6 81,7 92,8 375,7 325,5 392,6 417,5 368,3 754,2 200,0 492,0 1,7 0,2 6,4 0,0 240,7 81,7 92,7 374,6 325,0 392,0 416,6 368,0 752,9 201,0 493,0 1,7 0,2 6,4 0,0 240,8 81,7 93,0 373,6 324,4 391,0 415,6 367,8 752,8 202,0 494,0 1,6 0,2 6,4 0,0 240,4 81,5 93,1 372,5 323,8 390,4 414,7 367,6 752,8 203,0 495,0 1,6 0,2 6,4 0,0 240,3 81,8 92,6 371,6 323,1 389,5 413,9 367,2 752,4 204,0 496,0 1,6 0,2 6,4 0,0 240,0 81,8 92,8 370,3 322,8 388,6 413,0 367,0 752,2 205,0 497,0 1,7 0,2 6,3 0,0 239,8 81,9 92,5 369,4 322,0 387,8 412,2 366,7 753,2 206,0 498,0 1,6 0,2 6,3 0,0 239,4 81,9 92,7 367,8 321,5 387,0 411,3 366,4 754,4 207,0 499,0 1,7 0,2 6,3 0,0 239,3 81,9 92,5 366,9 321,0 386,3 410,3 366,0 753,7 208,0 500,0 1,6 0,2 6,3 0,0 238,9 81,9 92,7 365,8 320,4 385,5 409,6 365,9 751,9 209,0 501,0 1,6 0,2 6,3 0,0 239,3 81,7 92,7 365,0 320,2 384,7 408,8 365,6 751,5 210,0 502,0 1,5 0,2 6,3 0,0 239,0 81,9 92,7 363,6 319,6 384,0 408,0 365,4 750,3 211,0 503,0 1,6 0,2 6,9 0,0 238,2 82,1 92,5 363,2 318,7 383,1 407,3 365,1 740,5 212,0 504,0 1,6 0,1 6,5 0,0 237,3 81,9 92,7 362,1 318,4 382,5 406,2 364,9 733,5 213,0 505,0 1,5 0,1 6,4 0,0 236,4 81,9 92,6 361,0 317,7 381,7 405,4 364,5 728,5 214,0 506,0 1,5 0,1 6,4 0,0 235,1 81,9 92,5 360,2 317,3 381,2 404,4 364,0 724,8 215,0 507,0 1,5 0,2 6,4 0,0 234,4 82,0 92,5 358,4 316,8 380,4 403,6 363,8 722,4 216,0 508,0 1,5 0,2 6,4 0,0 233,8 81,7 92,2 357,7 316,3 379,8 402,9 363,5 721,5 217,0 509,0 1,5 0,2 6,3 0,0 233,9 81,9 92,3 356,7 315,9 379,0 402,2 363,4 721,4 218,0 510,0 1,5 0,2 6,3 0,0 233,4 82,1 92,1 355,3 315,2 378,2 401,7 363,1 722,2 219,0 511,0 1,5 0,2 6,3 0,0 233,3 81,9 92,2 355,2 314,5 377,5 401,0 362,9 722,2 220,0 512,0 1,5 0,2 6,3 0,0 233,3 82,1 92,3 353,8 314,1 376,7 400,3 362,8 723,0 221,0 513,0 1,4 0,2 6,3 0,0 232,5 81,8 92,4 352,7 313,5 376,1 399,9 362,7 723,1 222,0 514,0 1,4 0,2 6,4 0,0 232,4 81,9 92,6 352,4 313,1 375,5 399,2 362,5 723,4 Particulates Calculations Page 2 of 3 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN 223,0 515,0 1,4 0,2 6,4 0,0 232,1 81,9 92,4 351,4 312,4 374,7 398,6 362,4 723,8 224,0 516,0 1,4 0,2 6,4 0,0 232,1 81,8 92,1 350,8 311,7 374,1 398,1 362,1 724,2 225,0 517,0 1,4 0,2 6,4 0,0 231,8 82,3 91,8 349,4 311,1 373,3 397,8 361,9 724,4 226,0 518,0 1,3 0,2 6,5 0,0 231,8 82,0 92,3 348,2 310,8 372,7 397,1 361,8 725,4 227,0 519,0 1,4 0,2 6,5 0,0 231,4 81,9 92,2 347,4 310,4 372,2 396,6 361,7 725,7 228,0 520,0 1,3 0,2 6,4 0,0 231,7 82,0 92,5 347,0 309,8 371,6 396,0 361,5 725,2 229,0 521,0 1,3 0,2 6,3 0,0 231,4 82,3 92,1 345,9 309,3 371,0 395,3 361,2 725,9 230,0 522,0 1,3 0,2 6,3 0,0 231,5 82,5 92,2 345,8 308,9 370,3 394,9 361,4 726,2 231,0 523,0 1,3 0,2 6,3 0,0 231,1 82,1 92,1 344,6 308,4 369,7 394,3 360,9 726,1 232,0 524,0 1,3 0,2 6,4 0,0 230,7 82,1 91,9 344,0 308,3 369,0 393,5 360,6 725,9 233,0 525,0 1,2 0,2 6,3 0,0 231,0 81,8 92,1 342,7 307,5 368,5 393,1 360,4 725,1 234,0 526,0 1,2 0,2 6,3 0,0 231,0 82,0 92,2 342,8 307,0 367,6 392,6 360,4 722,6 235,0 527,0 1,2 0,2 6,3 0,0 230,6 82,3 92,3 341,4 306,7 367,0 392,1 360,4 722,1 236,0 528,0 1,2 0,2 6,4 0,0 230,7 82,4 92,2 340,6 306,0 366,4 391,7 360,1 725,5 237,0 529,0 1,2 0,2 6,6 0,0 231,1 81,9 92,7 339,9 305,8 365,8 391,1 360,0 728,5 238,0 530,0 1,2 0,2 6,5 0,0 231,0 82,6 92,5 339,0 305,3 365,3 390,3 359,9 732,9 239,0 531,0 1,2 0,2 6,5 0,0 231,6 82,2 92,6 338,7 305,1 364,7 390,0 359,9 730,9 240,0 532,0 1,2 0,1 7,2 0,0 230,8 82,4 92,5 337,8 304,2 364,0 389,6 359,8 709,3 241,0 533,0 1,2 0,1 7,1 0,0 229,0 82,2 92,5 337,0 304,0 363,5 389,0 359,6 693,6 242,0 534,0 1,1 0,1 7,0 0,0 228,2 82,0 92,4 336,5 303,5 362,9 388,6 359,5 686,5 243,0 535,0 1,1 0,1 6,9 0,0 227,0 82,4 92,5 335,5 303,3 362,6 388,0 359,4 683,0 244,0 536,0 1,1 0,1 7,0 0,0 226,6 82,3 92,4 334,8 302,8 362,1 387,6 359,4 682,6 245,0 537,0 1,1 0,1 7,0 0,0 225,3 82,6 92,4 334,7 302,5 361,9 387,2 359,5 682,6 246,0 538,0 1,1 0,1 6,9 0,0 224,3 82,5 92,2 334,2 302,3 361,6 386,6 359,7 682,8 247,0 539,0 1,0 0,1 6,9 0,0 223,2 82,4 91,9 333,2 301,9 361,3 386,2 359,7 682,5 248,0 540,0 1,1 0,1 6,9 0,0 222,9 82,3 92,1 333,5 301,5 361,1 385,8 360,2 682,7 249,0 541,0 1,0 0,1 6,9 0,0 222,3 82,4 92,0 331,9 301,2 361,2 385,2 360,4 682,3 250,0 542,0 1,0 0,1 6,9 0,0 221,5 82,3 92,0 332,1 301,0 361,2 384,8 360,9 682,0 251,0 543,0 1,0 0,1 6,8 0,0 220,8 82,2 92,2 331,5 300,8 361,1 384,3 361,4 681,9 252,0 544,0 1,0 0,1 6,9 0,0 220,6 82,3 92,0 330,7 300,4 361,0 384,2 362,0 682,2 253,0 545,0 1,0 0,1 6,9 0,0 220,5 82,1 92,1 330,0 299,8 360,9 383,8 362,6 681,8 254,0 546,0 0,9 0,1 6,9 0,0 219,8 82,3 92,0 329,7 299,6 361,0 383,5 363,0 681,8 255,0 547,0 0,9 0,1 6,9 0,0 219,4 82,3 91,9 328,3 299,3 361,0 383,1 363,5 681,9 256,0 548,0 0,9 0,1 6,8 0,0 219,3 82,2 91,6 327,9 298,9 361,0 382,8 364,1 682,4 257,0 549,0 0,9 0,1 6,9 0,0 219,1 82,5 91,7 327,6 298,6 361,3 382,5 364,5 681,9 258,0 550,0 0,9 0,1 6,8 0,0 218,9 82,2 91,8 326,3 298,3 361,2 382,1 365,4 679,5 259,0 551,0 0,9 0,1 6,8 0,0 218,8 82,3 91,8 326,0 298,2 361,3 381,8 365,8 680,0 260,0 552,0 0,9 0,1 6,7 0,0 218,7 82,1 92,0 325,5 297,7 361,2 381,6 366,3 681,6 261,0 553,0 0,9 0,1 6,7 0,0 218,5 82,1 91,3 324,4 297,5 361,4 381,0 366,7 682,6 262,0 554,0 0,8 0,1 6,6 0,0 218,6 82,5 91,6 323,6 297,2 361,2 380,7 367,4 683,2 263,0 555,0 0,8 0,1 6,6 0,0 218,5 82,2 91,9 323,5 296,7 361,3 380,5 368,0 683,1 264,0 556,0 0,8 0,1 6,6 0,0 218,6 82,3 91,8 322,7 296,2 361,1 380,3 368,5 683,6 265,0 557,0 0,8 0,1 6,6 0,0 218,8 82,3 91,7 322,5 295,9 360,8 379,9 368,9 683,4 266,0 558,0 0,8 0,1 6,6 0,0 218,7 82,4 91,8 321,4 295,7 360,6 379,7 369,4 681,6 267,0 559,0 0,8 0,1 6,6 0,0 218,3 82,6 91,8 320,5 295,6 360,5 379,2 369,8 678,7 268,0 560,0 0,7 0,1 6,6 0,0 217,9 82,1 91,3 319,9 295,3 360,4 378,8 370,1 676,9 269,0 561,0 0,7 0,1 6,3 0,0 218,1 82,7 91,6 320,0 294,9 360,1 378,6 370,6 674,8 270,0 562,0 0,7 0,1 6,3 0,0 217,7 82,4 91,6 319,4 294,8 359,9 378,2 371,1 672,9 271,0 563,0 0,7 0,1 6,3 0,0 217,4 82,3 91,5 319,0 294,2 359,8 377,9 371,4 672,3 272,0 564,0 0,7 0,1 6,3 0,0 217,0 82,4 91,9 318,5 294,0 359,6 377,5 371,7 671,7 273,0 565,0 0,7 0,1 6,3 0,0 216,9 82,5 91,5 317,5 293,8 359,2 377,1 371,9 670,7 274,0 566,0 0,7 0,1 6,2 0,0 216,3 82,5 91,6 316,8 293,2 359,1 376,8 372,1 666,4 275,0 567,0 0,7 0,1 6,3 0,0 216,0 82,2 91,5 315,9 293,1 359,0 376,7 372,4 664,1 276,0 568,0 0,7 0,1 6,1 0,0 215,9 82,7 91,3 315,6 292,7 358,6 376,3 372,3 665,7 277,0 569,0 0,7 0,1 6,1 0,0 216,0 82,4 91,7 314,9 292,6 358,3 376,2 372,6 667,6 278,0 570,0 0,6 0,1 6,1 0,0 216,5 82,3 91,4 314,2 292,1 358,1 376,0 372,6 669,0 279,0 571,0 0,6 0,1 6,1 0,0 215,9 82,4 91,6 313,9 291,8 357,7 375,7 372,6 669,3 280,0 572,0 0,6 0,1 6,2 0,0 216,2 82,5 91,3 313,6 291,8 357,3 375,2 372,7 668,5 281,0 573,0 0,6 0,1 6,2 0,0 215,9 82,2 91,7 312,8 291,4 356,9 375,0 372,7 666,7 282,0 574,0 0,6 0,1 6,2 0,0 215,8 82,1 91,5 312,2 291,0 356,5 374,8 372,7 665,4 283,0 575,0 0,5 0,1 6,2 0,0 215,5 82,3 91,5 312,3 290,9 356,1 374,3 372,8 667,0 284,0 576,0 0,5 0,1 6,3 0,0 215,7 82,4 91,5 311,0 290,5 355,7 374,0 372,8 670,1 285,0 577,0 0,5 0,1 6,3 0,0 215,9 82,1 91,6 310,2 290,6 355,4 373,6 372,9 671,2 286,0 578,0 0,5 0,1 6,3 0,0 215,7 82,5 91,4 309,8 290,2 354,9 373,3 373,1 671,1 287,0 579,0 0,5 0,1 6,3 0,0 215,5 82,4 91,2 309,7 289,7 354,6 372,9 373,1 669,3 288,0 580,0 0,5 0,1 6,4 0,0 215,7 82,4 91,5 308,4 289,6 354,5 372,8 373,3 666,6 289,0 581,0 0,5 0,1 6,5 0,0 215,4 82,2 91,4 308,4 289,4 354,1 372,7 373,4 664,7 290,0 582,0 0,5 0,1 6,5 0,0 215,3 82,2 91,1 307,7 289,2 353,7 372,5 373,5 663,9 291,0 583,0 0,5 0,1 6,5 0,0 215,1 82,4 91,5 307,0 288,9 353,4 372,1 373,5 663,3 292,0 584,0 0,4 0,1 6,5 0,0 215,5 82,5 91,5 306,4 288,8 353,1 371,8 373,8 663,0 293,0 585,0 0,4 0,1 6,5 0,0 215,3 82,5 91,3 306,6 288,7 352,9 371,5 373,9 662,3 294,0 586,0 0,4 0,1 6,5 0,0 214,9 82,5 91,4 305,9 288,6 352,6 371,3 374,1 660,9 295,0 587,0 0,4 0,1 6,5 0,0 214,6 82,3 91,3 305,7 288,4 352,5 370,9 374,4 660,0 296,0 588,0 0,4 0,1 6,5 0,0 214,0 82,6 91,3 305,4 288,3 352,2 370,6 374,7 660,8 297,0 589,0 0,4 0,1 6,5 0,0 214,4 82,2 91,4 304,9 288,2 352,0 370,3 375,0 660,2 298,0 590,0 0,4 0,1 6,5 0,0 214,4 82,3 91,3 304,4 288,1 351,8 370,1 375,4 659,9 299,0 591,0 0,3 0,1 6,4 0,0 214,1 82,1 91,4 303,9 287,9 351,8 369,8 375,6 658,2 300,0 592,0 0,3 0,1 6,5 0,0 214,2 82,1 91,3 303,7 287,6 351,7 369,8 376,2 656,1 301,0 593,0 0,3 0,1 6,4 0,0 213,8 82,3 91,4 302,9 287,4 351,5 369,6 376,4 659,3 302,0 594,0 0,3 0,1 6,4 0,0 214,0 82,3 91,4 303,0 287,6 351,4 369,4 376,8 662,0 303,0 595,0 0,3 0,1 6,4 0,0 213,7 82,4 91,4 302,2 287,2 351,3 369,2 377,1 665,0 304,0 596,0 0,3 0,1 6,5 0,0 213,9 82,4 91,3 301,9 287,5 351,3 368,9 377,5 665,2 305,0 597,0 0,3 0,1 6,5 0,0 214,3 82,3 91,5 301,9 287,1 351,3 368,9 377,9 666,9 306,0 598,0 0,2 0,1 6,5 0,0 214,0 82,4 91,4 301,4 287,4 351,1 368,4 378,2 669,5 307,0 599,0 0,3 0,1 6,5 0,0 213,9 82,0 91,2 301,2 287,2 351,0 368,1 378,4 671,4 308,0 600,0 0,2 0,1 6,5 0,0 214,2 82,2 90,9 301,1 287,2 351,0 367,6 378,7 673,8 309,0 601,0 0,2 0,1 6,6 0,0 214,1 82,3 91,3 300,7 287,0 350,9 367,4 378,9 675,7 310,0 602,0 0,2 0,1 6,6 0,0 214,1 82,0 91,2 300,3 287,0 350,7 367,1 379,3 676,2 311,0 603,0 0,2 0,2 6,6 0,0 214,4 82,0 91,4 299,8 287,0 350,6 366,7 379,6 677,9 312,0 604,0 0,2 0,2 6,5 0,0 215,0 82,3 91,4 299,6 286,7 350,5 366,6 379,8 681,4 313,0 605,0 0,1 0,2 6,5 0,0 214,9 82,1 91,4 299,1 286,5 350,3 366,5 380,0 682,3 314,0 606,0 0,2 0,2 6,4 0,0 215,2 82,3 91,4 299,0 286,4 350,1 366,5 380,1 682,3 315,0 607,0 0,1 0,2 6,4 0,0 215,3 82,1 91,4 298,0 286,8 350,1 366,2 380,3 681,9 316,0 608,0 0,1 0,2 6,4 0,0 215,3 82,4 91,4 297,8 286,9 349,7 366,0 380,5 681,2 317,0 609,0 0,1 0,1 6,3 0,0 214,9 82,1 91,4 297,7 286,8 349,5 365,8 380,6 679,7 318,0 610,0 0,1 0,2 6,3 0,0 215,1 82,1 91,3 297,8 287,1 349,5 365,4 380,2 679,5 319,0 611,0 0,1 0,1 6,3 0,0 215,2 82,0 90,9 297,2 287,0 349,1 365,0 380,2 679,6 320,0 612,0 0,1 0,1 6,3 0,0 215,3 82,4 91,6 297,3 286,9 348,9 364,8 380,3 680,3 321,0 613,0 0,0 0,1 6,3 0,0 215,0 82,3 91,6 296,5 286,9 348,7 364,5 380,3 680,9 Particulates Calculations Page 3 of 3 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN Manufacturer: HEARTHSTONE Model: Castleton 8031 Overall Heating Efficiency: 78,04% 29,76 Run: 6 Combustion Efficiency: 98,16% 472,88 Project #: PI 20152 Heat Transfer Efficiency: 79,50% 13,56 Test Duration: 321 min HHV LHV Heat Output: 13 442 Btu/h 14 170 kJ/h Eff 78,04% 84,35% Heat Input: 17 224 Btu/h 18 157 kJ/h Comb Eff 98,16% 98,16% Ultimate CO2 HT Eff 79,50% 85,93% CO2-ult 19,64 Burn Duration: 5,35 h Output 14 170 kJ/h F0 Burn Rate 0,92 kg/h 1,061 Burn Rate: 2,02 lb/h 0,917 kg/h Grams CO 149 g Input 18 157 kJ/h Stack Temp: 272,4 Deg. F 133,6 Deg. C MC wet 17,16 Air Fuel Ratio (A/F) Dry Molecular Weight (Md) Dry Moles Exhaust Gas (Nr): Air Fuel Ratio (A/F) Note: In the “Input data”, "Calc. % O2", "Fuel Properties", and “Mass Balance” columns, [e], [d], [g], [a]. [b], [c], [h], [u], [w], [j], and [k] refer to their respective variables in Clauses 13.7.3 CSA B415.1 OE Calculations Page 1 of 1 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 17 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th APPENDIX 2: Proportionality results DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 Average Average Average Average 15,74 Inlet + Inlet + 0,242 Outlet Outlet Average Average #1 #2 Tunnel Temp. Temp. 100,36 99,20 System 1 System 2 SQRT Velocity Meter 1 Meter 2 Vol.Std. Vol.Std. Delta-P PR1 PR2 Time Ft/Sec Deg. R Deg. R %% (ft3) (ft3) min (in H2O)2 15,921 542,5 542,8 0,173 0,170 0 0,2404117 15,746 542,6 542,8 101,36 100,17 0,173 0,171 1 0,2404168 15,760 542,6 542,8 101,16 99,97 0,173 0,171 2 0,2408519 15,731 542,6 542,8 101,24 100,05 0,173 0,171 3 0,2404169 15,747 542,6 542,8 101,48 100,23 0,173 0,171 4 0,2404167 15,661 542,6 542,8 101,22 99,95 0,173 0,171 5 0,2400416 15,731 542,6 542,9 100,41 99,18 0,173 0,171 6 0,2414699 15,677 542,7 542,9 100,61 99,64 0,173 0,171 7 0,2408378 15,808 542,7 542,9 99,81 98,54 0,173 0,171 8 0,2429373 15,800 542,8 543,0 99,75 98,54 0,173 0,171 9 0,2429372 15,795 542,8 543,0 99,65 98,38 0,173 0,171 10 0,2429445 15,661 542,8 543,0 100,67 99,33 0,173 0,171 11 0,240838 15,858 542,8 543,0 99,21 98,08 0,173 0,171 12 0,2439794 15,791 542,8 543,0 99,49 98,50 0,173 0,171 13 0,2429371 15,652 542,8 543,0 100,52 99,27 0,173 0,171 14 0,2408378 15,850 542,8 543,1 99,13 98,17 0,173 0,171 15 0,2439794 15,650 542,8 543,1 100,46 99,35 0,173 0,171 16 0,2408378 15,858 542,9 543,1 99,16 97,97 0,173 0,171 17 0,2439794 15,716 542,9 543,1 100,02 98,78 0,173 0,171 18 0,2418901 15,622 543,0 543,1 100,56 99,54 0,173 0,171 19 0,240417 15,925 543,0 543,1 98,67 97,67 0,173 0,171 20 0,2450176 15,732 543,0 543,2 100,08 98,86 0,173 0,171 21 0,2418895 15,807 543,0 543,2 99,68 98,41 0,173 0,171 22 0,2429371 15,683 543,0 543,2 100,53 99,35 0,173 0,171 23 0,2410437 15,903 543,0 543,2 99,14 97,84 0,173 0,171 24 0,2443947 15,673 543,0 543,2 100,73 99,46 0,173 0,171 25 0,2408384 15,676 543,0 543,2 100,58 99,38 0,173 0,171 26 0,2408386 15,649 543,0 543,2 100,88 99,55 0,173 0,171 27 0,2404171 15,719 543,0 543,2 100,53 99,48 0,173 0,171 28 0,2414706 15,747 543,0 543,2 100,25 99,25 0,173 0,171 29 0,2418899 15,628 543,0 543,2 101,04 99,82 0,173 0,171 30 0,239994 15,730 543,0 543,2 100,61 99,40 0,173 0,171 31 0,2414698 15,640 543,1 543,2 101,18 100,20 0,173 0,171 32 0,239994 15,644 543,0 543,3 101,38 99,89 0,173 0,171 33 0,2399934 15,777 543,1 543,3 100,46 99,11 0,173 0,171 34 0,2418896 15,712 543,1 543,3 100,97 99,94 0,173 0,171 35 0,2408386 15,691 543,1 543,3 101,13 99,76 0,173 0,171 36 0,2404167 15,629 543,1 543,3 101,67 100,28 0,173 0,171 37 0,2393588 15,701 543,1 543,3 101,25 99,98 0,173 0,171 38 0,2404175 15,636 543,1 543,3 101,91 100,59 0,173 0,171 39 0,2393595 15,705 543,1 543,3 101,23 99,92 0,173 0,171 40 0,2404174 15,772 543,1 543,3 100,79 99,62 0,173 0,171 41 0,2414607 15,869 543,1 543,3 100,17 99,09 0,173 0,171 42 0,2429367 15,775 543,1 543,3 100,84 99,55 0,173 0,171 43 0,2414704 15,944 543,1 543,3 99,68 98,88 0,173 0,171 44 0,2439797 15,813 543,1 543,3 100,65 99,33 0,173 0,171 45 0,2418899 15,721 543,2 543,3 101,38 100,27 0,173 0,171 46 0,2404195 15,749 543,2 543,3 101,09 99,79 0,173 0,171 47 0,2408384 15,755 543,2 543,3 101,09 100,04 0,173 0,171 48 0,2408382 15,703 543,2 543,3 101,62 100,40 0,173 0,171 49 0,2399937 15,733 543,2 543,4 101,26 100,07 0,173 0,171 50 0,2404171 15,733 543,2 543,4 101,32 100,48 0,173 0,171 51 0,2404175 15,897 543,3 543,4 100,31 98,98 0,173 0,171 52 0,2429375 15,704 543,3 543,4 101,46 100,30 0,173 0,171 53 0,2399942 Proportional Rates Particulates Calculations Page 1 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 15,766 543,3 543,4 101,15 100,37 0,173 0,171 54 0,2408388 15,642 543,3 543,4 101,98 100,82 0,173 0,171 55 0,2389348 15,904 543,3 543,4 100,39 99,53 0,173 0,171 56 0,2429376 15,767 543,3 543,4 101,24 100,01 0,173 0,171 57 0,240858 15,671 543,3 543,4 101,86 100,68 0,173 0,171 58 0,2393588 15,835 543,3 543,4 100,63 99,60 0,173 0,171 59 0,24189 15,835 543,3 543,4 100,73 99,75 0,173 0,171 60 0,2418902 15,680 543,4 543,4 101,78 101,13 0,173 0,171 61 0,2393591 15,817 543,4 543,4 101,02 99,94 0,173 0,171 62 0,2414706 15,849 543,4 543,5 100,81 99,64 0,173 0,171 63 0,2418898 15,749 543,4 543,5 101,39 100,42 0,173 0,171 64 0,2404167 15,753 543,4 543,5 101,44 100,30 0,173 0,171 65 0,2404172 15,818 543,4 543,5 100,97 99,81 0,173 0,171 66 0,2414705 15,654 543,4 543,5 102,09 100,92 0,173 0,171 67 0,2389348 15,852 543,4 543,5 100,88 99,79 0,173 0,171 68 0,2418898 15,778 543,5 543,5 101,20 100,06 0,173 0,171 69 0,2408387 15,685 543,5 543,5 101,93 100,91 0,173 0,171 70 0,2393586 15,751 543,5 543,5 101,39 100,20 0,173 0,171 71 0,2404168 15,780 543,5 543,6 101,37 100,21 0,173 0,171 72 0,2408388 15,838 543,5 543,5 101,01 99,81 0,173 0,171 73 0,2416931 15,727 543,5 543,5 101,70 100,36 0,173 0,171 74 0,239994 15,755 543,5 543,6 101,28 100,28 0,173 0,171 75 0,2404174 15,686 543,5 543,6 101,88 100,80 0,173 0,171 76 0,2393585 15,726 543,5 543,6 101,57 100,58 0,173 0,171 77 0,2399938 15,730 543,5 543,6 101,79 100,39 0,173 0,171 78 0,2399936 15,759 543,5 543,6 101,72 100,24 0,173 0,171 79 0,240435 15,663 543,6 543,6 102,22 100,80 0,173 0,171 80 0,2389344 15,658 543,6 543,6 102,15 100,97 0,173 0,171 81 0,238934 15,659 543,6 543,6 102,05 100,75 0,173 0,171 82 0,2389343 15,729 543,6 543,7 101,65 100,32 0,173 0,170 83 0,2399942 15,730 543,6 543,7 101,74 100,45 0,173 0,171 84 0,2399946 15,659 543,6 543,7 102,15 100,91 0,173 0,171 85 0,2389354 15,618 543,6 543,7 102,31 101,30 0,173 0,171 86 0,2382965 15,920 543,6 543,7 100,42 99,16 0,173 0,171 87 0,2429377 15,729 543,7 543,7 101,73 100,76 0,173 0,171 88 0,2399944 15,821 543,7 543,7 101,01 99,83 0,173 0,171 89 0,2414707 15,749 543,7 543,7 101,40 100,46 0,173 0,171 90 0,2404175 15,829 543,7 543,7 101,09 99,73 0,173 0,171 91 0,241653 15,749 543,7 543,8 101,54 100,29 0,173 0,171 92 0,2404175 15,776 543,7 543,8 101,13 100,20 0,173 0,171 93 0,2408386 15,844 543,7 543,8 100,80 99,73 0,173 0,171 94 0,2418901 15,718 543,7 543,8 101,73 100,56 0,173 0,171 95 0,239994 15,840 543,8 543,8 100,64 99,74 0,173 0,171 96 0,2418899 15,769 543,8 543,8 101,24 100,47 0,173 0,171 97 0,2408387 15,739 543,8 543,8 101,35 100,15 0,173 0,171 98 0,2404172 15,712 543,8 543,8 101,78 100,48 0,173 0,171 99 0,2399943 15,903 543,8 543,9 100,43 99,42 0,173 0,171 100 0,2429376 15,833 543,8 543,9 100,79 99,72 0,173 0,171 101 0,2418901 15,734 543,8 543,9 101,43 100,32 0,173 0,171 102 0,2404176 15,761 543,8 543,9 101,32 100,14 0,173 0,171 103 0,2408389 15,664 543,8 543,9 101,78 100,67 0,173 0,171 104 0,2393592 15,638 543,8 543,9 102,09 100,74 0,173 0,171 105 0,2389347 15,964 543,9 543,9 99,86 98,76 0,173 0,171 106 0,2439801 15,828 543,9 543,9 100,63 99,85 0,173 0,171 107 0,2418907 15,799 543,9 543,9 100,88 99,60 0,173 0,171 108 0,2414707 15,755 543,9 543,9 101,08 100,05 0,173 0,171 109 0,2408387 15,754 543,9 543,9 101,10 99,91 0,173 0,171 110 0,2408407 15,789 543,9 543,9 100,78 99,72 0,173 0,171 111 0,2414711 15,792 543,9 544,0 100,78 99,81 0,173 0,171 112 0,2414711 15,688 543,9 544,0 101,25 100,09 0,173 0,171 113 0,2399943 15,884 543,9 544,0 100,07 99,08 0,173 0,171 114 0,2429371 Particulates Calculations Page 2 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 15,812 543,9 544,0 100,68 99,50 0,173 0,171 115 0,2418903 15,738 543,9 544,0 100,93 100,04 0,173 0,171 116 0,2408388 15,777 543,9 544,0 100,65 99,45 0,173 0,171 117 0,2414711 15,867 543,9 544,0 100,00 98,79 0,173 0,170 118 0,2429379 15,770 543,9 544,0 100,74 99,27 0,173 0,170 119 0,2414715 15,699 543,9 544,0 101,07 99,91 0,173 0,170 120 0,2404176 15,720 543,9 544,0 100,89 99,59 0,173 0,171 121 0,2408386 15,785 543,9 544,0 100,44 99,27 0,173 0,171 122 0,2418903 15,679 543,9 544,0 101,09 100,00 0,173 0,171 123 0,2402879 15,784 543,9 544,0 100,27 99,24 0,173 0,171 124 0,2419152 15,681 543,9 544,0 100,99 99,95 0,173 0,171 125 0,2404177 15,751 544,0 544,0 100,71 99,24 0,173 0,171 126 0,2414709 15,679 544,0 544,1 100,89 99,81 0,173 0,171 127 0,2404179 15,747 543,9 544,1 100,76 99,32 0,173 0,171 128 0,2414706 15,841 543,9 544,1 100,11 99,01 0,173 0,171 129 0,2429383 15,767 544,0 544,1 100,28 99,22 0,173 0,171 130 0,2418911 15,670 544,0 544,1 100,82 99,76 0,173 0,171 131 0,2404177 15,899 544,0 544,1 99,57 98,25 0,173 0,171 132 0,243981 15,698 544,0 544,1 100,69 99,53 0,173 0,171 133 0,2408394 15,834 544,0 544,1 99,92 98,77 0,173 0,171 134 0,2429383 15,729 543,9 544,1 100,65 99,26 0,173 0,171 135 0,2414208 15,694 543,9 544,0 100,72 99,62 0,173 0,171 136 0,2408391 15,759 543,9 544,0 100,28 99,20 0,173 0,171 137 0,2418906 15,730 543,9 544,0 100,43 99,38 0,173 0,171 138 0,2414712 15,822 543,9 544,1 99,79 98,87 0,173 0,171 139 0,2429381 15,888 543,9 544,0 99,51 98,40 0,173 0,171 140 0,2439807 15,750 543,9 544,0 100,24 99,14 0,173 0,171 141 0,2418915 15,512 543,9 544,0 101,65 100,44 0,173 0,171 142 0,2382971 15,723 543,9 544,0 100,46 99,20 0,173 0,171 143 0,2414711 15,650 543,9 544,0 100,70 99,55 0,173 0,171 144 0,2404152 15,883 543,9 544,1 99,46 98,12 0,173 0,171 145 0,24398 15,679 543,9 544,1 100,66 99,51 0,173 0,171 146 0,2408393 15,811 543,9 544,1 99,63 98,40 0,173 0,171 147 0,2429378 15,673 543,9 544,1 100,86 99,36 0,173 0,170 148 0,2408394 15,713 543,9 544,1 100,44 99,05 0,173 0,171 149 0,2414714 15,645 543,9 544,1 100,77 99,52 0,173 0,171 150 0,2404179 15,672 543,9 544,1 100,43 99,66 0,173 0,171 151 0,2408388 15,672 543,9 544,1 100,52 99,37 0,173 0,171 152 0,2408394 15,740 543,9 544,1 100,13 98,86 0,173 0,171 153 0,2418912 15,807 543,9 544,0 99,64 98,48 0,173 0,171 154 0,2429388 15,640 543,9 544,0 100,42 99,44 0,172 0,171 155 0,2404186 15,665 543,9 544,0 100,47 99,33 0,172 0,171 156 0,240839 15,735 543,8 544,0 100,12 98,98 0,173 0,171 157 0,2418896 15,730 543,8 544,0 99,95 98,90 0,173 0,171 158 0,2418909 15,801 543,8 544,0 99,51 98,62 0,173 0,171 159 0,2429378 15,801 543,8 544,0 99,51 98,65 0,173 0,171 160 0,2429389 15,660 543,8 544,0 100,51 99,23 0,173 0,171 161 0,2408406 15,863 543,8 544,0 99,15 98,00 0,173 0,171 162 0,243981 15,663 543,8 544,0 100,54 99,23 0,173 0,171 163 0,2408399 15,701 543,8 544,0 100,22 99,09 0,173 0,171 164 0,2414714 15,701 543,8 544,0 100,25 99,05 0,173 0,171 165 0,2414639 15,730 543,8 544,0 100,07 98,79 0,173 0,171 166 0,2418911 15,705 543,8 544,0 100,28 99,03 0,173 0,171 167 0,2414711 15,797 543,9 544,0 99,61 98,61 0,173 0,171 168 0,2429383 15,799 543,9 544,0 99,65 98,28 0,173 0,171 169 0,2429384 15,702 543,8 544,0 100,43 98,99 0,173 0,170 170 0,241471 15,701 543,9 544,0 100,22 99,22 0,173 0,171 171 0,2414719 15,633 543,9 544,0 100,72 99,58 0,173 0,171 172 0,2404179 15,729 543,9 544,1 100,05 99,08 0,173 0,171 173 0,2418908 15,795 543,9 544,1 99,68 98,69 0,173 0,171 174 0,2429386 15,723 543,9 544,1 99,98 98,96 0,173 0,171 175 0,2418908 Particulates Calculations Page 3 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 15,727 543,9 544,1 100,13 98,91 0,173 0,171 176 0,2418913 15,726 543,9 544,1 100,07 98,94 0,173 0,171 177 0,241891 15,792 543,9 544,1 99,57 98,36 0,173 0,171 178 0,2429387 15,792 543,9 544,1 99,82 98,43 0,173 0,171 179 0,2429389 15,723 543,9 544,1 100,02 98,73 0,173 0,171 180 0,2418916 15,699 543,9 544,1 100,17 99,03 0,173 0,171 181 0,2414716 15,701 543,9 544,1 100,18 99,15 0,173 0,171 182 0,241472 15,726 543,9 544,1 100,19 98,85 0,173 0,171 183 0,2418914 15,660 543,9 544,1 100,50 99,49 0,173 0,171 184 0,2408397 15,630 543,9 544,1 100,54 99,34 0,173 0,171 185 0,2404185 15,792 544,0 544,1 99,57 98,43 0,173 0,171 186 0,2429389 15,726 543,9 544,1 100,03 98,77 0,173 0,171 187 0,2418915 15,725 544,0 544,1 100,01 98,68 0,173 0,170 188 0,2418915 15,859 544,0 544,2 99,09 97,90 0,173 0,170 189 0,2439813 15,626 544,0 544,2 100,62 99,49 0,173 0,171 190 0,2404182 15,657 544,0 544,2 100,53 99,42 0,173 0,171 191 0,2408404 15,655 544,0 544,2 100,45 99,31 0,173 0,171 192 0,2408402 15,791 544,0 544,2 99,78 98,49 0,173 0,171 193 0,2429389 15,656 544,0 544,2 100,64 99,33 0,173 0,171 194 0,24084 15,797 544,0 544,2 99,60 98,73 0,173 0,171 195 0,2429391 15,795 544,0 544,2 99,56 98,39 0,173 0,171 196 0,2429387 15,884 544,0 544,2 99,03 97,65 0,173 0,170 197 0,2443971 15,856 544,0 544,2 99,13 98,00 0,173 0,171 198 0,2439816 15,654 544,0 544,2 100,30 99,14 0,173 0,171 199 0,24084 15,655 544,0 544,2 100,51 99,20 0,173 0,170 200 0,2408402 15,531 544,0 544,2 101,16 100,31 0,173 0,171 201 0,238937 15,720 544,0 544,2 99,83 98,79 0,173 0,171 202 0,2418915 15,694 544,0 544,2 100,23 99,03 0,173 0,171 203 0,2414718 15,694 544,0 544,2 100,14 98,93 0,173 0,171 204 0,2414723 15,879 544,0 544,2 98,93 97,67 0,173 0,170 205 0,244397 15,787 544,0 544,2 99,50 98,38 0,173 0,171 206 0,2429391 15,721 544,0 544,2 99,91 98,59 0,173 0,170 207 0,2418918 15,689 544,0 544,2 99,99 98,91 0,173 0,170 208 0,2414695 15,826 544,0 544,2 99,29 98,15 0,173 0,171 209 0,2435834 15,782 544,0 544,3 99,48 98,31 0,173 0,171 210 0,2429392 15,783 544,0 544,2 99,37 98,48 0,173 0,171 211 0,2429391 15,691 544,0 544,2 100,04 98,92 0,173 0,171 212 0,2415291 15,851 544,0 544,2 99,04 98,00 0,173 0,171 213 0,2439815 15,782 544,0 544,2 99,47 98,33 0,173 0,171 214 0,2429391 15,619 544,0 544,2 100,63 99,43 0,173 0,171 215 0,2404187 15,711 544,0 544,2 99,88 98,81 0,173 0,171 216 0,2418919 15,713 544,0 544,2 99,85 98,79 0,173 0,171 217 0,2418914 15,642 544,0 544,2 100,47 99,24 0,173 0,171 218 0,24084 15,684 544,0 544,2 100,09 99,05 0,173 0,171 219 0,2414719 15,710 544,0 544,2 99,84 98,87 0,173 0,171 220 0,2418913 15,707 544,0 544,2 99,74 98,90 0,173 0,171 221 0,2418915 15,776 544,0 544,3 99,44 98,34 0,173 0,171 222 0,2429396 15,704 544,0 544,3 99,70 98,84 0,173 0,171 223 0,2418911 15,839 544,0 544,2 99,07 97,61 0,173 0,171 224 0,2439809 15,839 544,1 544,3 98,95 97,96 0,173 0,170 225 0,2439815 15,842 544,1 544,3 99,01 97,82 0,173 0,171 226 0,243969 15,640 544,0 544,3 100,26 99,31 0,173 0,171 227 0,2408396 15,639 544,1 544,3 100,27 99,04 0,173 0,171 228 0,2408401 15,839 544,1 544,3 99,00 97,76 0,173 0,170 229 0,2439812 15,706 544,1 544,3 100,00 98,72 0,173 0,171 230 0,2418912 15,781 544,1 544,3 99,45 98,32 0,173 0,171 231 0,2429392 15,705 544,1 544,3 99,76 98,67 0,173 0,171 232 0,2418912 15,840 544,1 544,3 98,97 97,66 0,173 0,170 233 0,2439819 15,771 544,1 544,3 99,34 98,26 0,173 0,170 234 0,242939 15,679 544,0 544,3 99,90 98,94 0,173 0,171 235 0,2414722 15,637 544,0 544,3 100,24 99,04 0,173 0,171 236 0,2408404 Particulates Calculations Page 4 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 15,608 544,1 544,3 100,44 99,23 0,173 0,170 237 0,240419 15,679 544,1 544,3 99,94 98,78 0,173 0,170 238 0,2414718 15,865 544,1 544,3 98,71 97,65 0,173 0,170 239 0,2443971 15,866 544,1 544,3 98,77 97,57 0,173 0,170 240 0,2443965 15,767 544,1 544,3 99,41 98,08 0,173 0,170 241 0,2429386 15,609 544,1 544,3 100,39 99,07 0,173 0,170 242 0,2404184 15,636 544,1 544,3 100,26 99,00 0,173 0,170 243 0,2408401 15,770 544,1 544,3 99,36 98,18 0,173 0,170 244 0,2428883 15,772 544,1 544,3 99,42 98,25 0,173 0,170 245 0,2429385 15,706 544,1 544,3 99,77 98,55 0,173 0,170 246 0,2418914 15,677 544,1 544,3 99,89 98,74 0,172 0,170 247 0,2414717 15,702 544,1 544,4 99,68 98,59 0,172 0,170 248 0,2418914 15,703 544,1 544,4 99,78 98,54 0,173 0,170 249 0,2418917 15,678 544,1 544,4 99,94 98,82 0,173 0,170 250 0,2414722 15,678 544,1 544,4 100,07 98,58 0,173 0,170 251 0,2414722 15,647 544,2 544,4 100,30 98,90 0,173 0,170 252 0,2409754 15,609 544,2 544,4 100,50 99,32 0,173 0,170 253 0,2404184 15,703 544,2 544,4 99,91 98,81 0,173 0,171 254 0,2418916 15,580 544,1 544,4 100,51 99,45 0,173 0,171 255 0,2400048 15,772 544,2 544,4 99,47 98,23 0,173 0,171 256 0,2429397 15,705 544,2 544,4 99,65 98,81 0,173 0,171 257 0,2418903 15,773 544,2 544,4 99,45 98,21 0,173 0,171 258 0,2429399 15,840 544,2 544,4 98,84 97,90 0,173 0,171 259 0,2439818 15,770 544,2 544,4 99,39 98,30 0,173 0,171 260 0,2429397 15,701 544,2 544,4 99,88 98,28 0,173 0,170 261 0,2418921 15,633 544,2 544,4 100,29 99,10 0,173 0,170 262 0,24084 15,701 544,2 544,4 99,78 98,74 0,173 0,171 263 0,2418917 15,654 544,2 544,4 100,21 99,02 0,173 0,171 264 0,2411356 15,705 544,2 544,4 99,95 98,75 0,173 0,171 265 0,2418923 15,583 544,2 544,4 100,60 99,55 0,173 0,171 266 0,2399955 15,704 544,2 544,4 99,83 98,75 0,173 0,171 267 0,241892 15,870 544,2 544,4 98,90 97,73 0,173 0,171 268 0,2443966 15,678 544,2 544,4 100,15 99,04 0,173 0,171 269 0,2414721 15,839 544,2 544,4 99,01 97,75 0,173 0,171 270 0,2439818 15,707 544,2 544,5 100,06 98,71 0,173 0,171 271 0,241892 15,677 544,2 544,4 100,08 98,88 0,173 0,171 272 0,2414725 15,634 544,2 544,4 100,17 99,20 0,173 0,171 273 0,2408401 15,834 544,3 544,5 99,06 97,97 0,173 0,171 274 0,2439813 15,675 544,3 544,5 100,02 98,77 0,173 0,171 275 0,2414724 15,902 544,3 544,5 98,59 97,49 0,173 0,171 276 0,2450197 15,633 544,2 544,5 100,16 99,29 0,173 0,171 277 0,2408402 15,704 544,2 544,5 99,97 98,61 0,173 0,171 278 0,2418915 15,582 544,2 544,5 100,74 99,37 0,173 0,170 279 0,2399965 15,695 544,2 544,5 100,02 98,74 0,173 0,170 280 0,2417352 15,637 544,3 544,5 100,50 99,13 0,173 0,171 281 0,2408402 15,832 544,3 544,5 99,14 98,11 0,173 0,171 282 0,2438727 15,703 544,3 544,6 99,92 98,73 0,173 0,171 283 0,2418916 15,606 544,3 544,6 100,44 99,37 0,173 0,171 284 0,240419 15,772 544,3 544,5 99,49 98,11 0,173 0,171 285 0,2429393 15,772 544,3 544,5 99,47 98,27 0,173 0,170 286 0,2429399 15,511 544,3 544,6 100,96 99,65 0,173 0,170 287 0,2389369 15,607 544,3 544,6 100,45 99,46 0,173 0,171 288 0,2404188 15,635 544,4 544,6 100,22 99,25 0,173 0,171 289 0,2408404 15,699 544,3 544,5 99,89 98,86 0,173 0,171 290 0,2418919 15,634 544,4 544,6 100,38 99,02 0,173 0,171 291 0,2408404 15,607 544,4 544,6 100,54 99,17 0,173 0,170 292 0,2404191 15,773 544,4 544,6 99,73 98,21 0,173 0,170 293 0,2429385 15,696 544,4 544,6 99,92 98,63 0,173 0,170 294 0,2417886 15,705 544,4 544,7 99,88 98,92 0,173 0,171 295 0,2418922 15,704 544,4 544,7 99,96 98,70 0,173 0,171 296 0,2418915 15,864 544,4 544,7 98,87 97,73 0,173 0,171 297 0,2443972 Particulates Calculations Page 5 of 6 DATA 2017-07-17 EPA PI 20152 RUN 1 CAT 2 15,542 544,4 544,7 100,91 99,60 0,173 0,171 298 0,2394641 15,701 544,4 544,7 99,82 98,51 0,173 0,170 299 0,241892 15,702 544,5 544,7 99,77 98,70 0,173 0,170 300 0,2418919 15,700 544,5 544,8 99,87 98,65 0,173 0,171 301 0,2418921 15,836 544,4 544,8 99,05 97,61 0,173 0,170 302 0,2439822 15,670 544,4 544,7 99,87 98,88 0,173 0,170 303 0,2414721 15,838 544,4 544,7 99,08 97,85 0,173 0,171 304 0,2439819 15,699 544,4 544,7 99,88 98,63 0,173 0,171 305 0,2418919 15,632 544,4 544,7 100,26 99,06 0,173 0,171 306 0,2408408 15,703 544,4 544,7 99,85 98,60 0,173 0,170 307 0,2418919 Particulates Calculations Page 6 of 6 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 Average Average Average Average 15,59 Inlet + Inlet + 0,235 Outlet Outlet Average Average #1 #2 Tunnel Temp. Temp. 99,98 99,88 System 1 System 2 SQRT Velocity Meter 1 Meter 2 Vol.Std. Vol.Std. Delta-P PR1 PR2 Time Ft/Sec Deg. R Deg. R %% (ft3) (ft3) min (in H2O)2 15,978 544,0 544,2 0,172 0,170 0 0,2342167 15,704 544,2 544,3 100,32 100,21 0,172 0,170 1 0,2357286 15,807 544,2 544,3 99,09 99,06 0,172 0,170 2 0,2378722 15,696 544,2 544,4 99,84 99,65 0,172 0,170 3 0,2363742 15,951 544,3 544,4 97,99 97,78 0,172 0,170 4 0,240351 15,827 544,2 544,4 98,29 98,33 0,172 0,170 5 0,2389366 15,809 544,3 544,4 98,41 98,33 0,172 0,170 6 0,2389372 15,753 544,3 544,5 98,44 98,23 0,172 0,170 7 0,2382983 15,819 544,3 544,5 97,83 97,82 0,172 0,170 8 0,2393608 15,867 544,3 544,5 97,72 97,86 0,172 0,170 9 0,2399959 15,836 544,3 544,5 97,91 98,08 0,172 0,170 10 0,2393611 15,738 544,3 544,5 98,67 98,56 0,172 0,170 11 0,2378719 15,885 544,3 544,5 97,89 97,72 0,172 0,170 12 0,2399956 15,825 544,3 544,5 98,19 98,23 0,172 0,170 13 0,2389365 15,593 544,2 544,5 99,94 99,73 0,172 0,170 14 0,2352981 15,805 544,3 544,5 98,76 98,56 0,172 0,170 15 0,238298 15,686 544,3 544,5 99,67 99,33 0,172 0,170 16 0,2363752 15,822 544,3 544,5 98,91 98,77 0,172 0,170 17 0,238298 15,697 544,3 544,5 99,64 99,46 0,172 0,170 18 0,2363736 15,662 544,3 544,5 100,06 100,05 0,172 0,170 19 0,2357277 15,879 544,3 544,6 98,66 98,63 0,172 0,170 20 0,2389362 15,844 544,3 544,6 99,00 98,90 0,172 0,170 21 0,2382975 15,821 544,4 544,6 99,21 99,54 0,172 0,170 22 0,2378719 15,803 544,4 544,6 99,60 99,42 0,172 0,170 23 0,2374884 15,830 544,4 544,6 99,20 99,04 0,172 0,170 24 0,2378718 15,735 544,4 544,6 99,92 99,65 0,172 0,170 25 0,236374 15,740 544,4 544,6 99,86 99,75 0,172 0,170 26 0,2363737 15,846 544,5 544,7 99,22 99,15 0,172 0,170 27 0,2378718 15,651 544,5 544,7 100,51 100,67 0,172 0,170 28 0,2348646 15,655 544,5 544,7 100,69 100,46 0,172 0,170 29 0,2348654 15,762 544,5 544,7 100,03 99,80 0,172 0,170 30 0,2363735 15,695 544,6 544,8 100,53 100,38 0,172 0,170 31 0,2352975 15,658 544,6 544,8 100,81 100,36 0,172 0,170 32 0,2348654 15,934 544,7 544,8 98,96 99,00 0,172 0,170 33 0,2389363 15,938 544,7 544,9 98,93 99,11 0,172 0,170 34 0,238936 15,669 544,7 544,9 100,73 100,54 0,172 0,170 35 0,2348653 15,878 544,7 544,9 99,66 99,39 0,172 0,170 36 0,2378721 15,791 544,8 544,9 100,10 100,27 0,172 0,170 37 0,2365027 15,884 544,8 545,0 99,54 99,59 0,172 0,170 38 0,237872 15,790 544,8 545,0 100,23 100,22 0,172 0,170 39 0,2363733 15,860 544,9 545,0 99,83 99,52 0,172 0,170 40 0,237444 15,918 544,9 545,0 99,32 99,41 0,172 0,170 41 0,2382979 15,724 544,9 545,1 100,54 100,88 0,172 0,170 42 0,235297 15,897 545,0 545,1 99,57 99,52 0,172 0,170 43 0,2378724 15,896 545,0 545,1 99,58 99,49 0,172 0,170 44 0,2378721 15,725 545,0 545,1 100,58 100,24 0,172 0,169 45 0,2352976 15,900 545,1 545,2 99,65 99,42 0,172 0,169 46 0,2378728 15,754 545,1 545,2 100,47 100,45 0,172 0,170 47 0,2357287 15,756 545,1 545,2 100,56 100,34 0,172 0,170 48 0,2357287 15,871 545,2 545,3 99,73 99,61 0,172 0,170 49 0,2374448 15,901 545,2 545,3 99,47 99,41 0,172 0,170 50 0,2378724 15,869 545,2 545,3 99,59 99,64 0,171 0,170 51 0,2374445 15,759 545,2 545,3 100,42 100,25 0,172 0,169 52 0,2357286 15,873 545,3 545,4 99,76 99,48 0,172 0,169 53 0,2374445 Proportional Rates Particulates Calculations Page 1 of 4 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 15,901 545,3 545,4 99,46 99,42 0,172 0,169 54 0,2378722 15,899 545,3 545,4 99,36 99,58 0,171 0,170 55 0,2378721 15,897 545,4 545,5 99,48 99,30 0,171 0,170 56 0,2378727 15,795 545,4 545,5 100,00 99,82 0,172 0,169 57 0,2363737 15,748 545,4 545,5 100,26 100,15 0,171 0,169 58 0,235728 15,693 545,5 545,5 100,79 100,55 0,172 0,169 59 0,234865 15,546 545,5 545,6 101,57 101,31 0,172 0,169 60 0,2326956 15,505 545,5 545,6 101,85 101,70 0,171 0,169 61 0,2320403 15,502 545,5 545,6 101,80 101,75 0,171 0,169 62 0,2320401 15,496 545,5 545,7 101,92 101,83 0,171 0,169 63 0,2320394 15,612 545,6 545,7 101,09 101,07 0,172 0,170 64 0,2337832 15,572 545,6 545,7 101,42 101,41 0,172 0,170 65 0,2331311 15,640 545,6 545,7 100,75 100,78 0,171 0,169 66 0,2342166 15,361 545,6 545,7 102,57 102,60 0,171 0,169 67 0,2300641 15,386 545,7 545,7 102,60 102,40 0,171 0,169 68 0,2305041 15,489 545,7 545,8 101,82 101,84 0,172 0,170 69 0,2320397 15,557 545,7 545,8 101,25 101,12 0,171 0,169 70 0,2331308 15,380 545,7 545,8 102,38 102,47 0,171 0,169 71 0,2305043 15,478 545,7 545,8 101,75 101,59 0,171 0,169 72 0,2320398 15,593 545,8 545,8 101,07 100,82 0,172 0,169 73 0,2337837 15,658 545,8 545,9 100,53 100,49 0,172 0,169 74 0,2348664 15,457 545,8 545,9 101,65 101,87 0,172 0,170 75 0,2320412 15,539 545,8 545,9 101,13 101,09 0,171 0,170 76 0,2331312 15,532 545,9 546,0 101,20 101,26 0,171 0,170 77 0,233038 15,602 545,9 546,0 100,77 100,49 0,172 0,169 78 0,2342172 15,576 546,0 546,1 100,91 100,75 0,172 0,169 79 0,2337838 15,528 546,0 546,1 101,16 101,10 0,172 0,169 80 0,2331314 15,450 546,1 546,1 101,73 101,71 0,172 0,170 81 0,2320407 15,317 546,1 546,1 102,59 102,44 0,172 0,170 82 0,2300642 15,515 546,1 546,2 100,98 101,10 0,172 0,170 83 0,2332071 15,581 546,1 546,2 100,60 100,55 0,172 0,170 84 0,2342174 15,578 546,2 546,2 100,56 100,26 0,172 0,169 85 0,2342176 15,544 546,2 546,3 100,67 100,77 0,172 0,169 86 0,2337843 15,499 546,2 546,3 101,07 101,06 0,172 0,170 87 0,2331315 15,537 546,3 546,4 100,77 100,44 0,172 0,170 88 0,2337845 15,489 546,3 546,4 101,05 100,84 0,172 0,169 89 0,2331316 15,530 546,4 546,4 100,66 100,81 0,172 0,170 90 0,2337847 15,411 546,4 546,5 101,67 101,23 0,172 0,170 91 0,2320416 15,350 546,4 546,5 101,87 101,72 0,172 0,170 92 0,2311654 15,516 546,5 546,5 100,64 100,53 0,172 0,170 93 0,2337849 15,517 546,5 546,6 100,54 100,50 0,172 0,170 94 0,2337846 15,584 546,6 546,6 100,16 100,19 0,172 0,170 95 0,2348671 15,582 546,6 546,6 100,13 99,83 0,172 0,170 96 0,2348674 15,463 546,6 546,7 100,74 100,82 0,172 0,170 97 0,233132 15,534 546,6 546,7 100,19 100,20 0,172 0,170 98 0,2342179 15,461 546,7 546,7 100,83 100,82 0,172 0,170 99 0,2331322 15,572 546,7 546,8 100,04 99,99 0,172 0,170 100 0,234867 15,529 546,8 546,8 100,29 100,24 0,172 0,170 101 0,2342183 15,575 546,8 546,9 99,97 99,72 0,172 0,169 102 0,2348673 15,522 546,8 546,9 100,28 100,06 0,172 0,169 103 0,2342183 15,599 546,9 547,0 99,84 99,62 0,172 0,169 104 0,2353003 15,572 546,9 547,0 99,90 99,69 0,172 0,169 105 0,2348678 15,570 547,0 547,1 99,69 99,88 0,171 0,169 106 0,2348678 15,596 547,0 547,1 99,60 99,59 0,171 0,169 107 0,2352999 15,422 547,1 547,2 100,80 100,78 0,171 0,169 108 0,2326972 15,491 547,1 547,2 100,26 100,19 0,171 0,169 109 0,233785 15,560 547,1 547,2 99,75 99,58 0,171 0,169 110 0,2348683 15,516 547,1 547,3 99,87 99,80 0,171 0,169 111 0,2342184 15,515 547,2 547,3 99,94 99,72 0,171 0,169 112 0,2342187 15,513 547,2 547,4 100,06 99,94 0,171 0,169 113 0,2342186 15,486 547,2 547,4 100,24 100,12 0,171 0,169 114 0,2337852 Particulates Calculations Page 2 of 4 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 15,510 547,2 547,5 99,95 99,73 0,171 0,169 115 0,2342189 15,509 547,3 547,5 99,89 99,97 0,171 0,169 116 0,2342202 15,509 547,3 547,6 99,84 99,72 0,171 0,169 117 0,2342187 15,502 547,4 547,6 99,94 99,74 0,171 0,169 118 0,2342194 15,433 547,4 547,6 100,42 100,38 0,171 0,169 119 0,2331331 15,475 547,4 547,6 100,15 99,99 0,171 0,169 120 0,2337858 15,478 547,5 547,7 100,13 100,04 0,171 0,169 121 0,2337858 15,547 547,5 547,7 99,64 99,47 0,171 0,169 122 0,2348684 15,602 547,5 547,8 99,37 99,20 0,171 0,169 123 0,2357314 15,547 547,6 547,8 99,60 99,58 0,171 0,169 124 0,2348689 15,548 547,6 547,9 99,70 99,54 0,171 0,169 125 0,2348684 15,474 547,7 548,0 100,09 99,85 0,171 0,169 126 0,2337858 15,543 547,8 548,0 99,61 99,42 0,171 0,169 127 0,2348684 15,401 547,8 548,0 100,58 100,43 0,171 0,169 128 0,2326996 15,399 547,8 548,1 100,40 100,56 0,171 0,169 129 0,2326983 15,472 547,8 548,1 100,32 100,03 0,171 0,169 130 0,2337864 15,540 547,9 548,2 99,49 99,38 0,171 0,169 131 0,234869 15,546 547,9 548,2 99,69 99,44 0,171 0,169 132 0,2348688 15,566 547,9 548,2 99,34 99,20 0,171 0,169 133 0,2353018 15,595 548,0 548,3 99,24 98,90 0,171 0,169 134 0,2357319 15,572 548,1 548,4 99,50 99,29 0,171 0,169 135 0,2353017 15,401 548,1 548,4 100,42 100,35 0,171 0,169 136 0,2326993 15,546 548,1 548,5 99,56 99,44 0,171 0,169 137 0,2348694 15,472 548,1 548,5 100,02 99,74 0,171 0,169 138 0,2337874 15,543 548,1 548,5 99,60 99,58 0,171 0,169 139 0,2348696 15,499 548,2 548,5 99,85 99,79 0,171 0,169 140 0,2342206 15,498 548,3 548,6 99,65 99,62 0,171 0,169 141 0,2342198 15,502 548,3 548,7 99,61 99,59 0,171 0,169 142 0,2342209 15,298 548,3 548,7 101,05 101,00 0,171 0,169 143 0,2311675 15,544 548,3 548,7 99,40 99,48 0,171 0,169 144 0,2349098 15,496 548,4 548,7 99,66 99,51 0,171 0,169 145 0,2342204 15,356 548,4 548,8 100,74 100,65 0,171 0,169 146 0,2320438 15,426 548,5 548,8 100,30 100,27 0,171 0,169 147 0,2331343 15,569 548,5 548,8 99,46 99,32 0,171 0,169 148 0,2353026 15,541 548,5 548,8 99,59 99,30 0,171 0,169 149 0,2348704 15,496 548,5 548,8 99,71 99,63 0,171 0,169 150 0,2342208 15,496 548,5 548,8 99,65 99,67 0,171 0,169 151 0,2342214 15,466 548,6 548,9 99,87 99,90 0,171 0,169 152 0,2337879 15,537 548,6 548,9 99,33 99,36 0,171 0,169 153 0,2348702 15,540 548,6 548,9 99,37 99,44 0,171 0,169 154 0,2348709 15,494 548,6 548,9 99,67 99,54 0,171 0,169 155 0,2342218 15,495 548,7 548,9 99,67 99,42 0,171 0,169 156 0,2342213 15,494 548,7 549,0 99,78 99,56 0,171 0,169 157 0,2342218 15,537 548,7 549,0 99,26 99,16 0,171 0,169 158 0,2348698 15,493 548,8 549,1 99,80 99,53 0,171 0,169 159 0,2342214 15,492 548,8 549,1 99,56 99,52 0,171 0,169 160 0,2342217 15,465 548,9 549,2 99,93 99,77 0,171 0,169 161 0,233788 15,492 548,9 549,2 99,77 99,46 0,171 0,169 162 0,2342215 15,533 548,9 549,2 99,39 99,22 0,171 0,169 163 0,2348505 15,494 548,9 549,2 99,63 99,53 0,171 0,169 164 0,2342216 15,536 548,9 549,3 99,34 99,14 0,171 0,169 165 0,234871 15,532 549,0 549,3 99,45 99,19 0,171 0,169 166 0,2348708 15,536 549,0 549,3 99,42 99,28 0,171 0,169 167 0,2348709 15,492 549,0 549,4 99,53 99,47 0,171 0,169 168 0,2342221 15,535 549,1 549,4 99,24 99,17 0,171 0,169 169 0,2348724 15,534 549,1 549,4 99,32 99,32 0,171 0,169 170 0,2348713 15,349 549,1 549,5 100,52 100,42 0,171 0,169 171 0,2320457 15,536 549,2 549,5 99,16 99,28 0,171 0,169 172 0,2348709 15,370 549,2 549,5 100,29 100,24 0,171 0,169 173 0,232361 15,493 549,2 549,5 99,46 99,50 0,171 0,169 174 0,2342225 15,466 549,3 549,6 99,77 99,63 0,171 0,169 175 0,2337893 Particulates Calculations Page 3 of 4 DATA 2017-07-18 EPA PI 20152 RUN 2 CAT 3 15,495 549,3 549,6 99,57 99,33 0,171 0,169 176 0,2342225 15,393 549,3 549,6 100,12 100,10 0,171 0,169 177 0,2327009 15,536 549,3 549,7 99,05 99,13 0,171 0,169 178 0,2348716 15,489 549,3 549,7 99,51 99,43 0,171 0,169 179 0,2342223 15,565 549,4 549,7 99,13 99,05 0,171 0,169 180 0,2353036 15,534 549,4 549,7 99,21 99,33 0,171 0,169 181 0,2348721 15,293 549,4 549,7 100,87 100,85 0,171 0,169 182 0,2311699 15,491 549,4 549,7 99,58 99,42 0,171 0,169 183 0,2342233 15,493 549,4 549,7 99,59 99,44 0,171 0,169 184 0,2342226 15,532 549,4 549,7 99,23 99,25 0,171 0,169 185 0,2348616 15,492 549,4 549,8 99,53 99,41 0,171 0,169 186 0,2342228 15,391 549,5 549,8 100,10 100,07 0,171 0,169 187 0,2327015 15,423 549,5 549,8 100,04 99,93 0,171 0,169 188 0,2331366 15,535 549,6 549,9 99,26 99,15 0,171 0,169 189 0,2348711 15,537 549,6 549,9 99,22 99,04 0,171 0,169 190 0,234872 15,488 549,6 549,9 99,42 99,26 0,171 0,168 191 0,2342229 15,534 549,6 549,9 99,08 98,86 0,171 0,168 192 0,2348718 15,460 549,6 549,9 99,71 99,72 0,171 0,169 193 0,2337892 15,219 549,6 549,9 101,26 100,97 0,171 0,169 194 0,2300698 15,490 549,6 550,0 99,43 99,26 0,171 0,168 195 0,2342228 15,534 549,7 550,0 99,08 98,87 0,171 0,168 196 0,2348722 15,463 549,7 550,0 99,52 99,42 0,170 0,168 197 0,2337895 15,490 549,7 550,0 99,55 99,31 0,171 0,168 198 0,2342232 15,463 549,7 550,0 99,50 99,66 0,171 0,169 199 0,2337898 15,492 549,7 550,1 99,65 99,14 0,171 0,168 200 0,2342228 Particulates Calculations Page 4 of 4 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 Average Average Average Average 15,61 Inlet + Inlet + 0,238 Outlet Outlet Average Average #1 #2 Tunnel Temp. Temp. 100,58 99,71 System 1 System 2 SQRT Velocity Meter 1 Meter 2 Vol.Std. Vol.Std. Delta-P PR1 PR2 Time Ft/Sec Deg. R Deg. R %% (ft3) (ft3) min (in H2O)2 15,931 546,5 546,5 0,171 0,169 0 0,2326959 15,803 546,6 546,5 99,87 98,97 0,171 0,169 1 0,2408408 15,696 546,6 546,6 99,91 98,93 0,171 0,169 2 0,2399969 15,731 546,6 546,6 99,50 98,69 0,171 0,169 3 0,2408409 15,736 546,5 546,5 99,38 98,78 0,171 0,169 4 0,2408408 15,782 546,5 546,6 99,15 98,35 0,171 0,169 5 0,2414729 15,657 546,5 546,6 100,04 99,36 0,171 0,169 6 0,2393606 15,769 546,5 546,6 99,67 98,83 0,171 0,169 7 0,2408407 15,751 546,4 546,5 99,89 98,80 0,171 0,169 8 0,2404192 15,756 546,4 546,5 99,89 99,11 0,171 0,169 9 0,2404195 15,789 546,4 546,5 99,70 99,03 0,171 0,169 10 0,2408404 15,752 546,4 546,5 100,36 99,41 0,171 0,169 11 0,2399966 15,765 546,4 546,5 100,44 99,57 0,171 0,169 12 0,2399962 15,735 546,4 546,6 100,60 99,79 0,171 0,169 13 0,2393609 15,807 546,5 546,6 100,28 99,43 0,171 0,169 14 0,2404198 15,785 546,5 546,6 100,57 99,83 0,171 0,169 15 0,2399945 15,792 546,6 546,6 100,50 99,61 0,171 0,169 16 0,239997 15,803 546,6 546,7 100,66 99,74 0,171 0,169 17 0,2399963 15,741 546,6 546,7 100,91 100,32 0,171 0,169 18 0,2389368 15,781 546,6 546,7 100,83 100,03 0,171 0,169 19 0,2394358 15,759 546,7 546,7 101,25 100,37 0,171 0,169 20 0,2389372 15,853 546,7 546,8 100,62 99,87 0,171 0,169 21 0,2402419 15,702 546,7 546,8 101,72 100,94 0,171 0,169 22 0,2378735 15,711 546,7 546,8 101,73 100,81 0,171 0,169 23 0,2378733 15,855 546,8 546,8 100,90 100,07 0,171 0,169 24 0,2399962 15,785 546,8 546,9 101,48 100,51 0,171 0,169 25 0,2389377 15,722 546,8 546,9 101,88 100,95 0,171 0,169 26 0,2378732 15,726 546,9 546,9 101,92 100,70 0,171 0,169 27 0,2378732 15,490 546,9 546,9 103,49 102,51 0,171 0,168 28 0,2342177 15,737 546,9 547,0 101,81 100,93 0,171 0,169 29 0,2378735 15,599 547,0 547,0 102,93 101,93 0,171 0,169 30 0,2357296 15,643 547,0 547,0 102,49 101,67 0,171 0,169 31 0,2363749 15,766 547,1 547,1 101,56 100,56 0,171 0,168 32 0,2382987 15,741 547,1 547,1 101,72 100,79 0,170 0,168 33 0,2378737 15,499 547,1 547,2 103,55 102,56 0,171 0,168 34 0,234217 15,805 547,2 547,2 101,36 100,43 0,171 0,169 35 0,2389371 15,708 547,2 547,3 101,93 101,12 0,171 0,169 36 0,2374452 15,706 547,2 547,3 101,94 100,90 0,171 0,168 37 0,2374452 15,638 547,3 547,3 102,37 101,66 0,171 0,168 38 0,236375 15,637 547,3 547,3 102,24 101,47 0,170 0,169 39 0,2363751 15,563 547,4 547,4 102,90 102,02 0,170 0,169 40 0,235299 15,765 547,4 547,4 101,65 100,66 0,171 0,169 41 0,2382995 15,704 547,4 547,4 101,86 100,85 0,171 0,168 42 0,2374461 15,490 547,5 547,5 103,25 102,37 0,170 0,168 43 0,2342203 15,559 547,5 547,5 102,90 101,91 0,171 0,168 44 0,2352994 15,586 547,5 547,5 102,58 101,83 0,171 0,169 45 0,2357295 15,561 547,6 547,6 102,82 101,87 0,170 0,169 46 0,2352996 15,618 547,6 547,6 102,31 101,50 0,170 0,168 47 0,236279 15,526 547,7 547,6 102,71 102,03 0,170 0,168 48 0,2348672 15,625 547,7 547,7 102,12 101,27 0,170 0,168 49 0,2363753 15,623 547,7 547,7 102,21 101,39 0,170 0,168 50 0,2363753 15,748 547,8 547,8 101,33 100,39 0,170 0,168 51 0,2383002 15,690 547,8 547,8 101,83 101,00 0,170 0,168 52 0,2374462 15,686 547,8 547,8 101,72 100,73 0,170 0,168 53 0,2374465 Proportional Rates Particulates Calculations Page 1 of 3 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 15,543 547,9 547,9 102,58 101,74 0,170 0,168 54 0,2352994 15,465 547,9 547,9 103,09 101,95 0,170 0,168 55 0,2342176 15,706 548,0 547,9 101,47 100,62 0,170 0,168 56 0,237874 15,534 548,0 548,0 102,58 101,78 0,170 0,168 57 0,2352997 15,670 548,0 548,0 101,51 100,91 0,170 0,169 58 0,2374465 15,620 548,1 548,0 101,97 100,92 0,170 0,168 59 0,2366791 15,717 548,1 548,1 101,24 100,25 0,170 0,168 60 0,2382998 15,659 548,1 548,1 101,47 100,59 0,170 0,168 61 0,2374469 15,545 548,1 548,1 102,35 101,06 0,170 0,168 62 0,2357304 15,682 548,2 548,2 101,21 100,55 0,170 0,168 63 0,2378743 15,773 548,2 548,2 100,52 99,67 0,170 0,168 64 0,2393626 15,639 548,2 548,2 101,35 100,32 0,170 0,168 65 0,2374464 15,567 548,2 548,2 101,72 101,06 0,170 0,168 66 0,2363765 15,628 548,3 548,2 101,17 100,54 0,170 0,168 67 0,2374471 15,651 548,3 548,3 101,03 100,09 0,170 0,168 68 0,2378753 15,616 548,3 548,3 101,15 100,31 0,170 0,168 69 0,2374486 15,496 548,3 548,3 101,94 101,06 0,170 0,168 70 0,2357302 15,608 548,3 548,3 101,18 100,31 0,170 0,168 71 0,2374467 15,624 548,3 548,3 100,88 99,99 0,170 0,168 72 0,237875 15,477 548,3 548,4 101,80 100,81 0,170 0,168 73 0,2357311 15,444 548,4 548,4 101,82 100,89 0,170 0,168 74 0,2353002 15,747 548,4 548,4 99,93 99,16 0,170 0,168 75 0,2399984 15,633 548,3 548,4 100,77 99,81 0,171 0,168 76 0,2383004 15,632 548,3 548,4 100,73 99,67 0,171 0,168 77 0,2383006 15,626 548,4 548,4 100,63 99,61 0,171 0,168 78 0,2383006 15,693 548,4 548,4 100,21 99,39 0,170 0,168 79 0,2393633 15,689 548,4 548,4 100,04 99,05 0,170 0,168 80 0,2393632 15,560 548,4 548,4 100,79 99,97 0,170 0,168 81 0,2374475 15,684 548,4 548,4 100,14 99,25 0,170 0,168 82 0,2393631 15,652 548,4 548,4 100,19 99,38 0,170 0,168 83 0,2389397 15,566 548,4 548,4 100,52 99,55 0,170 0,168 84 0,2378748 15,636 548,4 548,5 100,19 99,06 0,170 0,168 85 0,2389393 15,693 548,4 548,5 99,62 98,83 0,170 0,168 86 0,2399988 15,579 548,4 548,5 100,36 99,54 0,170 0,169 87 0,2383004 15,620 548,5 548,5 99,92 98,95 0,170 0,168 88 0,2389394 15,616 548,4 548,5 99,90 99,01 0,170 0,168 89 0,2389393 15,682 548,5 548,5 99,72 98,68 0,170 0,168 90 0,2399989 15,608 548,4 548,5 99,84 99,00 0,170 0,168 91 0,2389397 15,564 548,4 548,5 100,03 99,07 0,170 0,168 92 0,2383012 15,672 548,4 548,5 99,34 98,68 0,170 0,168 93 0,2399993 15,432 548,4 548,5 100,91 100,19 0,170 0,168 94 0,236377 15,597 548,5 548,5 99,84 99,08 0,170 0,168 95 0,2389396 15,548 548,4 548,5 100,04 99,25 0,170 0,168 96 0,2383013 15,617 548,4 548,5 99,63 98,71 0,170 0,168 97 0,239364 15,584 548,4 548,5 99,75 99,00 0,170 0,168 98 0,2389396 15,583 548,4 548,5 99,67 98,92 0,170 0,168 99 0,2389396 15,512 548,4 548,5 100,15 99,13 0,170 0,168 100 0,2378747 15,606 548,4 548,5 99,56 98,97 0,170 0,168 101 0,2393629 15,433 548,4 548,5 100,77 99,90 0,170 0,169 102 0,2366521 15,537 548,4 548,5 100,12 99,27 0,171 0,168 103 0,2383017 15,477 548,4 548,5 100,24 99,27 0,170 0,168 104 0,2374477 15,574 548,4 548,5 99,75 98,66 0,170 0,168 105 0,2389394 15,573 548,4 548,5 99,80 98,69 0,170 0,168 106 0,23894 15,531 548,4 548,5 100,05 99,07 0,171 0,168 107 0,2383014 15,361 548,4 548,5 101,09 100,28 0,170 0,168 108 0,2357315 15,530 548,4 548,5 100,08 99,20 0,171 0,169 109 0,2383011 15,527 548,4 548,5 99,91 99,05 0,170 0,168 110 0,2383012 15,402 548,4 548,5 100,65 99,99 0,170 0,168 111 0,236377 15,501 548,4 548,5 100,20 99,10 0,170 0,168 112 0,2378753 15,568 548,4 548,5 99,79 98,73 0,171 0,168 113 0,2389397 15,514 548,4 548,6 99,91 99,15 0,170 0,168 114 0,238121 Particulates Calculations Page 2 of 3 DATA 2017-07-19 EPA PI 20152 RUN 3 CAT 4 15,565 548,4 548,6 99,70 98,82 0,170 0,168 115 0,2389394 15,493 548,4 548,6 100,16 99,38 0,170 0,168 116 0,2378744 15,564 548,4 548,6 99,66 98,75 0,170 0,168 117 0,2389396 15,561 548,4 548,6 99,74 98,98 0,170 0,168 118 0,2389392 15,494 548,4 548,5 100,20 99,15 0,171 0,168 119 0,2378754 15,394 548,4 548,6 100,76 99,61 0,171 0,168 120 0,236377 15,588 548,4 548,6 99,40 98,72 0,170 0,168 121 0,239362 15,627 548,4 548,6 99,08 98,37 0,170 0,168 122 0,2399988 15,557 548,4 548,6 99,67 98,81 0,170 0,168 123 0,23894 15,516 548,5 548,6 99,89 98,95 0,170 0,168 124 0,2383015 15,558 548,5 548,6 99,54 98,71 0,170 0,168 125 0,2389397 15,318 548,4 548,6 101,20 100,28 0,170 0,168 126 0,2353013 15,624 548,4 548,6 99,27 98,30 0,171 0,168 127 0,2399994 15,533 548,4 548,6 99,82 98,84 0,171 0,168 128 0,2385824 15,583 548,4 548,6 99,51 98,76 0,171 0,168 129 0,2393638 15,513 548,4 548,6 99,80 98,93 0,170 0,168 130 0,2383015 15,623 548,4 548,6 99,25 98,04 0,170 0,168 131 0,2399987 15,556 548,3 548,5 99,79 98,88 0,171 0,168 132 0,2389395 15,515 548,3 548,5 99,93 99,10 0,171 0,169 133 0,2383018 15,677 548,3 548,5 98,83 97,91 0,170 0,168 134 0,2408436 15,514 548,3 548,5 99,80 98,90 0,170 0,168 135 0,2383004 15,461 548,4 548,5 100,29 99,54 0,170 0,168 136 0,2374472 15,489 548,4 548,5 100,14 99,27 0,170 0,169 137 0,2378755 15,586 548,3 548,5 99,53 98,64 0,171 0,168 138 0,2393641 15,640 548,4 548,5 98,95 98,11 0,170 0,168 139 0,2402541 15,513 548,4 548,6 99,95 98,93 0,170 0,168 140 0,2383013 15,485 548,4 548,6 100,02 99,15 0,170 0,168 141 0,2378757 15,623 548,4 548,6 99,20 98,46 0,170 0,168 142 0,2399996 15,621 548,4 548,6 99,24 98,26 0,171 0,168 143 0,2399993 15,456 548,4 548,6 100,17 99,44 0,170 0,168 144 0,2374475 15,552 548,4 548,6 99,51 99,20 0,170 0,169 145 0,2389265 15,580 548,4 548,6 99,42 98,46 0,170 0,169 146 0,2393637 15,390 548,4 548,6 100,73 99,71 0,170 0,168 147 0,2363769 15,489 548,4 548,6 100,15 99,04 0,170 0,168 148 0,237875 15,513 548,4 548,6 99,99 99,17 0,171 0,168 149 0,2383012 15,484 548,4 548,6 100,02 99,13 0,170 0,168 150 0,2378755 15,582 548,4 548,6 99,48 98,60 0,170 0,168 151 0,2393637 15,554 548,4 548,6 99,54 98,85 0,170 0,168 152 0,2389398 15,346 548,4 548,6 100,98 100,08 0,170 0,168 153 0,2357315 15,513 548,4 548,6 99,75 99,11 0,170 0,168 154 0,2383005 15,552 548,4 548,6 99,73 98,84 0,170 0,169 155 0,2389395 15,510 548,4 548,6 99,88 98,84 0,171 0,168 156 0,2383008 15,511 548,5 548,6 99,86 99,09 0,170 0,168 157 0,2383007 15,651 548,5 548,6 99,06 98,02 0,170 0,168 158 0,2404219 15,578 548,4 548,6 99,42 98,38 0,170 0,168 159 0,2393633 15,650 548,4 548,6 98,97 98,09 0,170 0,168 160 0,240422 15,551 548,5 548,7 99,61 98,86 0,170 0,168 161 0,2389396 15,507 548,5 548,7 99,84 99,11 0,170 0,169 162 0,2383011 15,578 548,5 548,7 99,50 98,47 0,171 0,168 163 0,2393639 15,505 548,4 548,7 99,92 99,13 0,171 0,168 164 0,2383008 15,547 548,5 548,7 99,62 98,86 0,171 0,169 165 0,2389395 15,546 548,5 548,7 99,61 98,81 0,171 0,169 166 0,238939 15,638 548,5 548,7 98,97 97,99 0,171 0,168 167 0,240422 15,478 548,5 548,7 100,02 99,01 0,170 0,168 168 0,2378752 Particulates Calculations Page 3 of 3 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 Average Average Average Average 14,89 Inlet + Inlet + 0,232 Outlet Outlet Average Average #1 #2 Tunnel Temp. Temp. 99,57 99,43 System 1 System 2 SQRT Velocity Meter 1 Meter 2 Vol.Std. Vol.Std. Delta-P PR1 PR2 Time Ft/Sec Deg. R Deg. R %% (ft3) (ft3) min (in H2O)2 15,180 543,8 544,0 0,176 0,176 0 0,228953 15,012 543,8 544,1 100,39 99,96 0,176 0,176 1 0,2320358 14,945 543,9 544,1 100,39 100,11 0,176 0,176 2 0,2315972 14,942 543,9 544,1 100,23 100,18 0,176 0,176 3 0,2315969 14,636 543,9 544,1 102,47 102,60 0,176 0,176 4 0,2267261 14,887 543,9 544,1 100,01 99,49 0,176 0,176 5 0,2315976 14,669 543,9 544,1 101,13 101,10 0,176 0,176 6 0,2285095 14,886 543,9 544,1 99,59 99,49 0,176 0,176 7 0,2320356 14,757 543,9 544,1 100,45 100,28 0,177 0,176 8 0,2300595 14,918 543,9 544,1 99,19 99,08 0,176 0,176 9 0,2326704 14,943 543,8 544,1 99,05 98,72 0,176 0,176 10 0,233126 14,771 543,8 544,1 100,17 100,07 0,177 0,176 11 0,2304987 14,695 543,8 544,1 100,58 100,36 0,177 0,176 12 0,2293963 14,763 543,8 544,1 100,00 99,85 0,176 0,176 13 0,2304788 14,860 543,9 544,1 99,39 99,27 0,176 0,176 14 0,2320356 14,862 543,9 544,1 99,36 99,01 0,176 0,176 15 0,2320354 14,762 543,9 544,2 100,07 99,94 0,176 0,176 16 0,2304992 14,863 543,9 544,2 99,50 99,35 0,177 0,176 17 0,2320355 14,929 543,9 544,2 98,76 98,69 0,176 0,176 18 0,233126 14,761 543,9 544,1 100,17 100,14 0,176 0,176 19 0,2304993 14,594 543,9 544,1 101,17 100,88 0,177 0,176 20 0,2278424 14,760 543,9 544,1 100,12 99,82 0,176 0,176 21 0,2304994 14,899 543,9 544,1 99,07 98,75 0,177 0,176 22 0,232691 14,730 543,8 544,1 100,17 100,16 0,176 0,176 23 0,2300593 14,925 543,8 544,1 98,94 98,84 0,176 0,176 24 0,2331256 14,903 543,9 544,1 99,16 99,30 0,177 0,176 25 0,2326911 14,863 543,8 544,1 99,40 99,30 0,176 0,176 26 0,2320359 14,901 543,8 544,1 99,15 98,87 0,176 0,176 27 0,2326913 14,905 543,8 544,1 99,17 99,04 0,177 0,176 28 0,2326911 14,666 543,8 544,1 100,71 100,87 0,176 0,176 29 0,228953 14,904 543,8 544,1 99,06 99,00 0,176 0,176 30 0,2326908 14,865 543,8 544,1 99,52 99,34 0,176 0,176 31 0,2320355 14,866 543,8 544,0 99,49 99,27 0,177 0,176 32 0,2320355 14,839 543,8 544,0 99,72 99,61 0,177 0,176 33 0,2315969 14,739 543,8 544,0 100,36 100,21 0,177 0,176 34 0,230059 14,906 543,8 544,0 99,26 99,44 0,177 0,176 35 0,2326908 14,834 543,8 544,1 99,78 99,61 0,177 0,177 36 0,2315975 14,673 543,8 544,0 100,99 100,81 0,177 0,176 37 0,2289533 14,777 543,8 544,1 100,26 100,22 0,177 0,176 38 0,2304998 14,850 543,9 544,1 99,80 99,71 0,177 0,176 39 0,2315972 14,844 543,8 544,1 99,95 99,63 0,177 0,176 40 0,2314832 14,850 543,9 544,1 99,78 99,68 0,177 0,176 41 0,2315972 14,926 543,9 544,1 99,34 99,31 0,177 0,176 42 0,232691 14,928 543,9 544,1 99,29 99,22 0,177 0,176 43 0,2326913 14,790 543,9 544,1 100,25 100,27 0,176 0,176 44 0,2304713 14,891 543,9 544,1 99,61 99,45 0,176 0,176 45 0,2320357 14,727 543,9 544,1 100,90 100,56 0,177 0,176 46 0,2293964 14,771 543,9 544,1 100,60 100,52 0,177 0,176 47 0,2300588 14,951 543,8 544,1 99,62 99,55 0,177 0,176 48 0,2326907 14,946 543,9 544,1 99,52 99,39 0,177 0,176 49 0,232691 14,882 543,9 544,1 99,91 99,96 0,177 0,176 50 0,2315977 14,912 543,9 544,1 99,82 99,64 0,177 0,176 51 0,2320354 14,920 543,9 544,1 99,85 99,72 0,177 0,176 52 0,2320352 14,819 543,9 544,1 100,50 100,15 0,177 0,176 53 0,2304992 Proportional Rates Particulates Calculations Page 1 of 6 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 14,823 543,9 544,2 100,52 100,47 0,177 0,176 54 0,2304989 14,895 543,9 544,1 100,02 99,90 0,177 0,176 55 0,2315972 14,965 543,9 544,1 99,54 99,23 0,176 0,176 56 0,2326905 14,800 543,9 544,2 100,68 100,79 0,176 0,176 57 0,2300588 14,928 543,9 544,2 99,82 99,97 0,176 0,176 58 0,2320353 14,931 543,9 544,2 100,00 99,71 0,177 0,176 59 0,2320361 14,935 544,0 544,2 100,06 99,89 0,177 0,176 60 0,2320357 14,834 544,0 544,2 100,51 100,44 0,177 0,176 61 0,2304995 14,768 544,0 544,2 101,20 100,70 0,177 0,176 62 0,2293961 14,980 544,0 544,2 99,64 99,58 0,177 0,176 63 0,2326907 14,984 544,0 544,2 99,76 99,48 0,177 0,176 64 0,2326907 14,779 544,0 544,2 101,29 100,94 0,177 0,176 65 0,2293972 14,922 544,1 544,3 100,14 100,19 0,177 0,176 66 0,2315969 14,928 544,1 544,3 100,22 100,18 0,176 0,176 67 0,2315976 14,866 544,1 544,3 100,88 100,89 0,177 0,176 68 0,2304997 15,010 544,1 544,3 99,96 99,81 0,177 0,176 69 0,2326915 14,874 544,1 544,3 100,78 100,59 0,177 0,176 70 0,2304967 14,789 544,1 544,3 101,27 101,28 0,176 0,176 71 0,2293967 14,790 544,2 544,3 101,17 100,97 0,176 0,176 72 0,229396 15,012 544,2 544,4 99,95 99,68 0,177 0,176 73 0,2326915 14,805 544,2 544,4 101,26 101,39 0,176 0,176 74 0,2293967 14,808 544,2 544,4 101,26 101,32 0,176 0,176 75 0,2293969 14,784 544,2 544,4 101,69 101,21 0,176 0,176 76 0,2289532 14,956 544,2 544,4 100,47 100,22 0,177 0,176 77 0,2315983 14,886 544,3 544,4 101,02 100,57 0,177 0,176 78 0,2304994 14,788 544,3 544,4 101,49 101,37 0,176 0,176 79 0,2289534 14,846 544,3 544,5 101,28 101,14 0,176 0,176 80 0,2298048 14,794 544,3 544,5 101,68 101,58 0,177 0,176 81 0,2289535 14,865 544,3 544,5 101,27 101,18 0,177 0,176 82 0,2300596 14,862 544,4 544,5 101,30 101,08 0,177 0,176 83 0,2300597 14,963 544,4 544,5 100,65 100,59 0,177 0,176 84 0,2314336 15,072 544,4 544,6 99,83 99,74 0,176 0,176 85 0,2331268 14,873 544,5 544,6 101,16 101,05 0,176 0,176 86 0,230056 14,833 544,5 544,6 101,50 101,42 0,176 0,176 87 0,2293971 15,069 544,5 544,6 99,97 99,83 0,177 0,176 88 0,2331271 14,879 544,5 544,6 101,34 101,15 0,177 0,176 89 0,2300592 14,875 544,5 544,7 101,22 101,11 0,177 0,176 90 0,2300592 14,975 544,5 544,7 100,42 100,44 0,176 0,176 91 0,2315982 14,834 544,6 544,7 101,45 101,45 0,176 0,176 92 0,2293972 14,875 544,6 544,7 101,15 100,89 0,176 0,176 93 0,2300599 14,875 544,6 544,7 101,11 101,08 0,176 0,176 94 0,23006 14,979 544,6 544,8 100,45 100,61 0,176 0,176 95 0,2315976 14,841 544,7 544,8 101,60 101,21 0,176 0,176 96 0,2293972 14,979 544,7 544,8 100,54 100,55 0,176 0,176 97 0,2316035 14,974 544,7 544,8 100,42 100,21 0,176 0,176 98 0,2315981 14,907 544,7 544,9 101,02 101,08 0,176 0,176 99 0,2305219 14,804 544,7 544,9 101,68 101,62 0,176 0,176 100 0,2289537 15,004 544,7 544,9 100,32 99,85 0,176 0,176 101 0,2320368 14,904 544,8 544,9 100,92 101,08 0,176 0,176 102 0,2305007 14,975 544,8 544,9 100,50 100,33 0,176 0,176 103 0,2315982 14,871 544,8 544,9 100,91 101,07 0,176 0,176 104 0,2300598 14,971 544,8 545,0 100,26 100,32 0,176 0,176 105 0,2315982 14,825 544,8 545,0 101,37 101,08 0,176 0,176 106 0,2293973 14,870 544,8 545,0 101,12 100,75 0,176 0,176 107 0,2300601 14,994 544,9 545,0 100,16 99,66 0,176 0,175 108 0,2320368 14,861 544,9 545,0 100,81 100,68 0,176 0,175 109 0,2300596 14,856 544,9 545,0 100,94 100,69 0,176 0,176 110 0,2300599 14,888 544,9 545,1 100,68 100,52 0,176 0,176 111 0,2305005 14,855 544,9 545,1 100,85 100,65 0,176 0,176 112 0,23006 15,026 544,9 545,1 99,69 99,65 0,176 0,176 113 0,2326915 14,875 544,9 545,1 100,42 100,23 0,176 0,175 114 0,2305003 Particulates Calculations Page 2 of 6 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 14,850 545,0 545,1 100,73 100,71 0,176 0,175 115 0,23006 14,746 545,0 545,1 101,36 101,27 0,176 0,176 116 0,2285091 14,974 545,0 545,1 99,82 99,73 0,176 0,175 117 0,2320366 15,012 545,0 545,1 99,60 99,56 0,176 0,176 118 0,232692 15,007 545,0 545,1 99,66 99,56 0,176 0,176 119 0,2326914 14,970 545,0 545,2 100,06 99,82 0,176 0,176 120 0,232037 14,934 545,0 545,2 100,03 100,00 0,176 0,176 121 0,2315982 14,934 545,0 545,2 100,22 99,73 0,176 0,176 122 0,2315983 14,957 545,0 545,2 99,76 99,74 0,176 0,175 123 0,2320371 14,934 545,1 545,2 99,91 100,00 0,176 0,176 124 0,2315985 14,951 545,1 545,2 99,73 99,81 0,176 0,176 125 0,2320373 14,924 545,1 545,2 99,90 99,72 0,176 0,176 126 0,2315982 14,995 545,1 545,2 99,57 99,12 0,176 0,175 127 0,2326923 14,853 545,1 545,2 100,44 100,20 0,176 0,175 128 0,230501 14,922 545,1 545,2 99,88 99,74 0,176 0,175 129 0,2315992 14,992 545,1 545,3 99,48 99,31 0,176 0,175 130 0,2326907 14,988 545,1 545,3 99,40 99,33 0,176 0,176 131 0,2326924 14,917 545,1 545,3 99,99 99,95 0,176 0,176 132 0,2315992 14,988 545,1 545,3 99,43 99,43 0,176 0,176 133 0,2326924 14,943 545,1 545,3 99,59 99,45 0,176 0,176 134 0,2320376 14,982 545,2 545,3 99,21 99,18 0,176 0,175 135 0,2326923 14,834 545,2 545,3 100,35 99,91 0,176 0,175 136 0,2305007 14,934 545,2 545,4 99,51 99,48 0,176 0,175 137 0,2320368 14,930 545,2 545,4 99,55 99,46 0,176 0,176 138 0,2320373 14,924 545,2 545,4 99,54 99,58 0,176 0,176 139 0,2320373 14,727 545,2 545,4 100,84 100,54 0,176 0,175 140 0,228955 14,919 545,2 545,4 99,54 99,17 0,176 0,175 141 0,2320361 14,921 545,2 545,4 99,37 99,33 0,176 0,175 142 0,2320374 14,914 545,2 545,4 99,51 99,43 0,176 0,176 143 0,2320373 14,920 545,2 545,4 99,36 99,50 0,176 0,176 144 0,2320373 14,919 545,2 545,4 99,50 99,20 0,176 0,175 145 0,2320374 14,958 545,2 545,4 99,12 98,87 0,176 0,175 146 0,2326929 14,885 545,2 545,4 99,58 99,32 0,176 0,175 147 0,2315989 14,954 545,2 545,4 99,11 98,99 0,176 0,175 148 0,2326926 14,813 545,2 545,4 100,15 99,78 0,176 0,175 149 0,2305015 14,823 545,2 545,4 99,85 99,70 0,176 0,175 150 0,2307231 14,902 545,2 545,4 99,23 99,08 0,176 0,175 151 0,2320377 14,808 545,2 545,4 99,96 99,70 0,176 0,175 152 0,2305013 14,872 545,2 545,4 99,45 99,49 0,176 0,175 153 0,2315989 14,942 545,2 545,4 99,04 98,98 0,176 0,176 154 0,2326931 14,870 545,2 545,4 99,43 99,49 0,176 0,176 155 0,2315991 14,940 545,2 545,4 98,97 98,85 0,176 0,175 156 0,2326929 14,870 545,2 545,4 99,54 99,23 0,176 0,175 157 0,2315991 14,969 545,2 545,5 98,93 98,75 0,176 0,175 158 0,2331277 14,873 545,2 545,4 99,23 99,11 0,176 0,175 159 0,2317674 14,895 545,2 545,5 99,15 99,12 0,176 0,175 160 0,2320377 14,764 545,2 545,5 100,08 100,01 0,176 0,175 161 0,2300608 14,940 545,2 545,4 98,89 98,98 0,176 0,175 162 0,2326928 14,939 545,2 545,5 99,09 98,84 0,176 0,175 163 0,2326928 14,937 545,2 545,5 99,04 98,97 0,176 0,175 164 0,2326921 15,005 545,2 545,5 98,50 98,43 0,176 0,175 165 0,2337805 14,961 545,2 545,5 98,80 98,51 0,176 0,175 166 0,2331281 14,961 545,2 545,5 98,87 98,74 0,176 0,175 167 0,2331275 14,929 545,2 545,5 98,97 98,78 0,176 0,175 168 0,2326925 14,925 545,2 545,5 98,86 98,90 0,176 0,175 169 0,2326928 14,758 545,2 545,5 100,08 99,86 0,176 0,175 170 0,2300607 14,932 545,2 545,5 98,99 98,99 0,176 0,175 171 0,2326926 14,992 545,2 545,5 98,38 98,15 0,176 0,175 172 0,2337805 14,922 545,1 545,4 98,89 98,85 0,176 0,175 173 0,2326925 15,027 545,1 545,4 98,36 98,13 0,176 0,175 174 0,2342139 14,759 545,2 545,4 100,04 100,08 0,176 0,175 175 0,2300612 Particulates Calculations Page 3 of 6 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 14,996 545,2 545,4 98,62 98,48 0,176 0,176 176 0,2337806 14,860 545,2 545,5 99,61 99,20 0,176 0,175 177 0,2315995 14,923 545,2 545,4 98,87 98,89 0,176 0,175 178 0,2326924 14,881 545,2 545,5 99,13 98,99 0,176 0,175 179 0,2320377 14,927 545,2 545,5 99,05 99,10 0,176 0,176 180 0,2326926 14,791 545,2 545,5 100,06 99,76 0,176 0,176 181 0,2305008 14,881 545,2 545,5 99,07 98,95 0,176 0,175 182 0,2320373 14,884 545,2 545,5 99,17 99,18 0,176 0,175 183 0,2320374 14,882 545,2 545,5 99,16 99,00 0,176 0,175 184 0,2320374 14,887 545,2 545,5 99,32 98,95 0,176 0,175 185 0,2320375 14,850 545,1 545,5 99,33 99,24 0,176 0,175 186 0,2315992 14,884 545,1 545,5 99,23 99,32 0,176 0,176 187 0,2320372 14,922 545,2 545,5 99,05 98,78 0,176 0,176 188 0,2326928 14,777 545,2 545,5 99,78 99,54 0,176 0,175 189 0,2305016 14,875 545,2 545,5 99,07 99,15 0,176 0,175 190 0,2320375 14,849 545,2 545,5 99,27 99,11 0,176 0,175 191 0,2315988 14,950 545,1 545,4 98,73 98,53 0,176 0,175 192 0,2331279 14,946 545,1 545,5 98,77 98,56 0,176 0,175 193 0,2331281 14,925 545,2 545,5 99,05 98,75 0,176 0,175 194 0,2326929 14,880 545,2 545,5 99,11 98,92 0,176 0,175 195 0,2320374 14,848 545,2 545,5 99,36 99,35 0,176 0,175 196 0,2315993 14,853 545,2 545,5 99,32 99,33 0,176 0,176 197 0,2315994 14,755 545,2 545,5 99,99 99,58 0,176 0,175 198 0,2300609 14,992 545,2 545,5 98,45 98,20 0,176 0,175 199 0,2337807 14,854 545,2 545,5 99,30 99,18 0,176 0,175 200 0,2315985 14,922 545,2 545,4 98,89 98,74 0,176 0,175 201 0,2326933 14,918 545,2 545,4 98,93 98,84 0,176 0,175 202 0,2326928 14,951 545,2 545,5 98,81 98,54 0,176 0,175 203 0,2331281 14,928 545,1 545,4 98,99 98,74 0,176 0,175 204 0,2326928 14,876 545,1 545,4 99,13 99,09 0,176 0,175 205 0,2320383 14,849 545,1 545,4 99,45 99,33 0,176 0,176 206 0,2315973 14,918 545,1 545,4 98,92 98,70 0,176 0,175 207 0,2326929 14,675 545,1 545,4 100,48 100,41 0,176 0,175 208 0,2289612 14,875 545,1 545,4 99,12 99,09 0,176 0,176 209 0,2320368 14,915 545,1 545,4 98,90 98,88 0,176 0,176 210 0,2326923 14,924 545,1 545,4 98,98 98,80 0,176 0,176 211 0,2326926 14,875 545,1 545,4 99,08 99,08 0,176 0,175 212 0,2320394 14,875 545,1 545,4 99,23 99,17 0,176 0,176 213 0,2320368 14,943 545,1 545,4 98,72 98,59 0,176 0,176 214 0,233128 14,918 545,1 545,4 99,16 98,73 0,176 0,175 215 0,2326923 14,987 545,1 545,4 98,39 98,29 0,176 0,175 216 0,2337805 14,944 545,1 545,4 98,93 98,83 0,176 0,176 217 0,2331278 14,873 545,1 545,4 99,26 99,04 0,176 0,176 218 0,2320372 14,873 545,1 545,4 99,25 99,09 0,176 0,176 219 0,2320378 14,879 545,1 545,4 99,15 98,99 0,176 0,175 220 0,2321392 14,842 545,1 545,4 99,44 99,45 0,176 0,176 221 0,2315993 14,872 545,1 545,4 99,24 99,27 0,176 0,176 222 0,2320377 14,911 545,1 545,4 98,93 98,57 0,176 0,176 223 0,2326921 14,941 545,1 545,4 98,79 98,52 0,176 0,175 224 0,2331275 14,915 544,7 545,0 98,90 98,82 0,176 0,176 225 0,2326924 14,914 544,7 545,0 98,90 98,82 0,176 0,176 226 0,2326919 14,913 544,7 545,0 99,16 98,72 0,176 0,175 227 0,2326923 14,984 544,7 545,0 98,60 98,42 0,176 0,176 228 0,2337772 14,981 544,6 544,9 98,57 98,24 0,176 0,176 229 0,23378 14,983 544,6 544,9 98,53 98,27 0,176 0,175 230 0,2337802 14,843 544,6 544,9 99,52 99,39 0,176 0,176 231 0,2315984 14,906 544,6 544,9 98,98 98,79 0,176 0,176 232 0,2326919 14,935 544,7 545,2 98,55 98,48 0,176 0,175 233 0,2331272 14,939 544,9 545,2 98,80 98,62 0,176 0,175 234 0,2331276 14,835 544,9 545,2 99,27 99,17 0,176 0,176 235 0,2315981 14,831 544,9 545,2 99,40 99,06 0,176 0,175 236 0,231598 Particulates Calculations Page 4 of 6 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 14,925 544,7 545,0 98,67 98,52 0,176 0,175 237 0,2331275 14,897 544,7 545,0 98,93 98,70 0,176 0,176 238 0,2326924 14,900 544,7 545,0 98,95 98,73 0,176 0,176 239 0,2326919 14,898 544,7 545,0 98,79 98,62 0,176 0,175 240 0,2326923 14,966 544,7 545,0 98,52 98,31 0,176 0,176 241 0,2337772 14,965 544,6 544,9 98,24 98,14 0,176 0,176 242 0,23378 14,961 544,6 544,9 98,40 98,13 0,176 0,175 243 0,2337802 14,835 544,6 544,9 99,36 99,33 0,176 0,176 244 0,2315984 14,891 544,6 544,9 98,88 98,69 0,176 0,176 245 0,2326919 14,925 544,7 545,0 98,66 98,52 0,176 0,176 246 0,2331275 14,900 544,7 545,0 98,95 98,73 0,176 0,176 247 0,2326924 14,898 544,7 545,0 98,93 98,62 0,176 0,175 248 0,2326919 14,897 544,7 545,0 98,79 98,77 0,176 0,176 249 0,2326923 14,965 544,6 544,9 98,52 98,14 0,176 0,176 250 0,2337772 14,961 544,6 544,9 98,22 98,13 0,176 0,175 251 0,23378 14,975 544,6 544,9 98,49 98,41 0,176 0,176 252 0,2337802 14,821 544,6 544,9 99,27 99,16 0,176 0,176 253 0,2315984 14,891 544,6 544,9 98,88 98,83 0,176 0,176 254 0,2326919 14,962 544,6 544,9 98,38 98,22 0,176 0,176 255 0,2337802 14,893 544,5 544,9 98,77 98,51 0,176 0,175 256 0,2326922 14,917 544,5 544,9 98,58 98,67 0,176 0,176 257 0,2331273 14,915 544,5 544,9 98,63 98,35 0,176 0,176 258 0,2331269 14,917 544,5 544,8 98,58 98,36 0,176 0,175 259 0,2331273 14,916 544,5 544,8 98,78 98,58 0,176 0,176 260 0,2331274 14,916 544,5 544,8 98,60 98,52 0,176 0,176 261 0,233127 14,890 544,5 544,8 98,78 98,65 0,176 0,176 262 0,2326916 14,820 544,5 544,8 99,29 99,12 0,176 0,176 263 0,2315978 14,955 544,5 544,8 98,49 98,03 0,176 0,175 264 0,2337794 14,845 544,5 544,8 99,06 99,24 0,176 0,176 265 0,2320361 14,911 544,4 544,7 98,74 98,40 0,176 0,176 266 0,2331264 14,815 544,4 544,7 99,26 99,16 0,176 0,176 267 0,2315976 14,886 544,4 544,7 98,87 98,58 0,176 0,176 268 0,2326915 14,915 544,4 544,7 98,61 98,52 0,176 0,176 269 0,233127 14,841 544,4 544,7 99,22 99,17 0,176 0,176 270 0,2320363 14,954 544,3 544,7 98,39 98,08 0,176 0,176 271 0,2337791 14,844 544,3 544,6 99,08 98,92 0,176 0,176 272 0,2320361 14,952 544,3 544,6 98,45 98,19 0,176 0,176 273 0,2337793 14,885 544,4 544,7 98,80 98,78 0,176 0,176 274 0,2326913 14,815 544,4 544,6 99,27 99,17 0,176 0,176 275 0,2315983 14,817 544,3 544,6 99,29 99,14 0,176 0,176 276 0,2315975 14,950 544,3 544,6 98,41 98,22 0,176 0,176 277 0,2337799 14,815 544,4 544,7 99,43 99,05 0,176 0,176 278 0,2315983 14,843 544,4 544,7 99,11 98,82 0,176 0,175 279 0,2320366 14,954 544,4 544,7 98,25 98,06 0,176 0,175 280 0,2337799 14,885 544,4 544,7 99,04 98,64 0,176 0,175 281 0,2326917 14,837 544,3 544,6 98,96 98,89 0,176 0,176 282 0,2320363 14,813 544,3 544,6 99,22 99,45 0,176 0,176 283 0,2315982 14,912 544,3 544,6 98,79 98,56 0,176 0,176 284 0,233127 14,881 544,3 544,6 98,74 98,65 0,176 0,176 285 0,2326913 14,911 544,3 544,6 98,71 98,75 0,176 0,176 286 0,2331266 14,808 544,3 544,6 99,46 99,16 0,176 0,176 287 0,2315972 14,812 544,3 544,6 99,42 99,22 0,176 0,176 288 0,2315973 14,944 544,3 544,6 98,22 98,33 0,176 0,176 289 0,2337784 14,876 544,3 544,6 98,71 98,81 0,176 0,176 290 0,2326913 14,808 544,3 544,6 99,13 98,95 0,176 0,176 291 0,2315976 14,949 544,2 544,6 98,39 98,30 0,176 0,176 292 0,233779 14,838 544,2 544,5 99,18 98,88 0,176 0,176 293 0,2320357 14,880 544,2 544,5 98,88 98,91 0,176 0,176 294 0,2326908 14,908 544,2 544,5 98,78 98,56 0,176 0,176 295 0,233126 14,812 544,2 544,5 99,25 99,20 0,176 0,176 296 0,2315972 14,909 544,2 544,5 98,67 98,52 0,176 0,176 297 0,2331259 Particulates Calculations Page 5 of 6 DATA 2017-07-20 EPA PI 20152 RUN 4 CAT 2 14,906 544,2 544,5 98,67 98,35 0,176 0,176 298 0,2331259 14,907 544,2 544,5 98,70 98,55 0,176 0,176 299 0,2331264 14,838 544,2 544,5 99,24 99,04 0,176 0,176 300 0,2320352 14,743 544,2 544,5 99,68 99,64 0,176 0,176 301 0,2304989 14,816 544,2 544,5 99,25 99,15 0,176 0,176 302 0,2316918 14,838 544,2 544,5 99,20 98,94 0,176 0,176 303 0,2320356 14,839 544,2 544,5 99,13 99,13 0,176 0,176 304 0,2320353 14,883 544,2 544,5 98,81 98,91 0,176 0,176 305 0,2326907 14,815 544,2 544,5 99,52 99,17 0,176 0,176 306 0,2315972 14,906 544,2 544,5 98,68 98,43 0,176 0,176 307 0,233126 14,907 544,2 544,5 98,85 98,49 0,176 0,176 308 0,2331259 14,837 544,2 544,5 99,03 99,10 0,176 0,176 309 0,232032 14,949 544,2 544,5 98,28 98,17 0,176 0,176 310 0,233779 14,947 544,2 544,5 98,42 98,33 0,176 0,176 311 0,2337587 14,976 544,1 544,5 98,24 98,09 0,176 0,176 312 0,2342125 14,880 544,1 544,4 98,81 98,57 0,176 0,176 313 0,232691 14,839 544,1 544,4 99,19 98,85 0,176 0,176 314 0,2320355 14,836 544,1 544,4 99,14 98,93 0,176 0,176 315 0,232035 Particulates Calculations Page 6 of 6 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN Average Average Average Average 15,70 Inlet + Inlet + 0,242 Outlet Outlet Average Average #1 #2 Tunnel Temp. Temp. 99,81 98,42 System 1 System 2 SQRT Velocity Meter 1 Meter 2 Vol.Std. Vol.Std. Delta-P PR1 PR2 Time Ft/Sec Deg. R Deg. R %% (ft3) (ft3) min (in H2O)2 15,862 541,8 541,9 0,171 0,169 0 0,236794 15,585 541,9 542,0 102,26 100,84 0,171 0,169 1 0,2382894 15,521 541,9 542,0 102,70 101,18 0,171 0,169 2 0,2374357 15,745 541,9 542,0 101,15 99,78 0,171 0,169 3 0,2408318 15,663 541,9 542,0 101,99 100,66 0,171 0,169 4 0,239352 15,577 542,0 542,0 101,25 99,84 0,171 0,169 5 0,2393522 15,645 541,9 542,0 100,66 99,22 0,171 0,169 6 0,2408314 15,670 542,0 542,1 100,28 98,92 0,171 0,169 7 0,241464 15,667 542,0 542,1 100,16 98,60 0,171 0,169 8 0,2414639 15,659 542,0 542,1 100,23 98,68 0,171 0,169 9 0,2414627 15,656 542,0 542,1 100,16 98,70 0,171 0,169 10 0,2414638 15,350 542,0 542,1 101,99 100,64 0,171 0,169 11 0,2367935 15,742 542,0 542,1 99,41 98,05 0,171 0,169 12 0,2429309 15,328 541,9 542,1 102,31 100,64 0,171 0,169 13 0,2365982 15,601 541,9 542,1 100,15 98,95 0,171 0,169 14 0,2408319 15,735 542,0 542,1 99,37 98,25 0,171 0,169 15 0,2428641 15,681 542,0 542,1 99,88 98,64 0,171 0,169 16 0,2418815 15,650 542,0 542,1 100,05 98,66 0,171 0,169 17 0,2414639 15,504 541,9 542,1 100,85 99,49 0,171 0,169 18 0,2393528 15,741 541,9 542,1 99,46 98,03 0,171 0,169 19 0,242931 15,641 541,9 542,1 100,13 98,80 0,171 0,169 20 0,2414636 15,508 541,9 542,1 100,96 99,45 0,171 0,169 21 0,2393522 15,647 541,9 542,1 100,13 98,64 0,171 0,169 22 0,2414636 15,600 541,9 542,1 100,19 99,00 0,171 0,169 23 0,2408319 15,649 541,9 542,1 100,03 98,66 0,171 0,169 24 0,2414637 15,491 541,9 542,1 101,15 99,59 0,171 0,169 25 0,2389275 15,681 541,9 542,1 99,93 98,88 0,171 0,169 26 0,2418827 15,750 541,9 542,1 99,35 98,03 0,171 0,169 27 0,2429304 15,517 541,9 542,1 100,85 99,42 0,171 0,169 28 0,2393521 15,754 541,9 542,1 99,38 97,89 0,171 0,169 29 0,2429307 15,684 541,9 542,1 99,93 98,39 0,171 0,169 30 0,2418796 15,779 541,9 542,1 99,18 98,02 0,171 0,169 31 0,2433477 15,823 541,9 542,1 99,15 97,93 0,171 0,169 32 0,2439729 15,437 541,9 542,1 101,76 100,14 0,171 0,169 33 0,2378634 15,704 542,0 542,1 99,94 98,71 0,171 0,169 34 0,241883 15,699 542,0 542,1 100,06 98,64 0,171 0,169 35 0,2418835 15,699 542,0 542,1 99,93 98,55 0,171 0,169 36 0,241883 15,701 542,0 542,1 99,95 98,61 0,171 0,169 37 0,2418836 15,839 541,9 542,1 99,21 97,84 0,171 0,169 38 0,243973 15,637 541,9 542,1 100,48 99,26 0,171 0,169 39 0,2408316 15,702 542,0 542,1 100,01 98,65 0,171 0,169 40 0,2418837 15,684 542,0 542,2 100,16 98,94 0,171 0,169 41 0,2414639 15,715 542,0 542,2 100,12 98,89 0,171 0,169 42 0,2418832 15,719 542,0 542,2 100,22 98,69 0,171 0,169 43 0,2418832 15,792 542,0 542,2 99,73 98,38 0,171 0,169 44 0,2429301 15,650 542,0 542,2 100,51 99,19 0,171 0,169 45 0,240831 15,699 542,1 542,2 100,31 98,94 0,171 0,169 46 0,241463 15,818 542,1 542,2 99,59 98,22 0,171 0,169 47 0,243348 15,498 542,1 542,2 101,79 100,37 0,171 0,169 48 0,2382893 15,659 542,1 542,3 100,70 98,90 0,171 0,169 49 0,2408319 15,824 542,1 542,2 99,58 97,98 0,171 0,168 50 0,2433476 15,566 542,1 542,2 101,16 99,62 0,171 0,169 51 0,2393524 15,607 542,1 542,2 100,97 99,62 0,171 0,169 52 0,2399882 15,734 542,1 542,2 100,19 98,69 0,171 0,169 53 0,2418834 Proportional Rates Particulates Calculations Page 1 of 7 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 15,612 542,1 542,2 101,05 99,48 0,171 0,169 54 0,239994 15,711 542,1 542,2 100,60 99,01 0,171 0,169 55 0,2414636 15,612 542,1 542,3 100,98 99,65 0,171 0,169 56 0,2399874 15,734 542,1 542,3 100,36 98,89 0,171 0,169 57 0,2418837 15,809 542,1 542,3 99,77 98,40 0,171 0,169 58 0,2429309 15,740 542,2 542,3 100,35 98,92 0,171 0,169 59 0,2418837 15,665 542,1 542,3 100,58 99,31 0,171 0,169 60 0,2408322 15,800 542,2 542,3 99,69 98,42 0,171 0,169 61 0,2429309 15,556 542,2 542,3 101,62 100,09 0,171 0,169 62 0,2389285 15,678 542,2 542,3 100,56 99,24 0,171 0,169 63 0,2409969 15,668 542,2 542,3 100,61 99,15 0,171 0,169 64 0,2408317 15,579 542,2 542,3 101,45 99,82 0,171 0,169 65 0,2393526 15,682 542,2 542,4 100,70 99,31 0,171 0,169 66 0,2408324 15,616 542,2 542,3 101,10 99,60 0,171 0,169 67 0,2399875 15,751 542,2 542,3 100,29 99,02 0,171 0,169 68 0,2418833 15,716 542,2 542,3 100,38 99,04 0,171 0,169 69 0,2414642 15,481 542,2 542,3 102,01 100,44 0,171 0,169 70 0,237864 15,817 542,2 542,4 99,87 98,46 0,171 0,169 71 0,2429319 15,581 542,3 542,4 101,39 99,91 0,171 0,169 72 0,2393524 15,552 542,3 542,4 101,64 100,09 0,171 0,169 73 0,2388881 15,628 542,3 542,4 101,21 99,47 0,171 0,169 74 0,2399875 15,839 542,3 542,4 99,78 98,22 0,171 0,169 75 0,2433483 15,584 542,3 542,4 101,25 99,89 0,171 0,169 76 0,2393529 15,560 542,3 542,4 101,58 100,27 0,171 0,169 77 0,2389286 15,591 542,3 542,4 101,30 99,87 0,171 0,169 78 0,2393525 15,728 542,3 542,4 100,44 99,27 0,171 0,169 79 0,2414643 15,597 542,3 542,4 101,38 100,01 0,171 0,169 80 0,2394259 15,697 542,3 542,4 100,87 99,49 0,171 0,169 81 0,240833 15,697 542,3 542,4 100,82 99,42 0,171 0,169 82 0,2408324 15,580 542,3 542,5 101,65 100,29 0,171 0,169 83 0,2389282 15,607 542,4 542,5 101,46 99,95 0,171 0,169 84 0,2393524 15,575 542,4 542,5 101,74 100,08 0,171 0,169 85 0,2389285 15,770 542,3 542,5 100,34 98,99 0,171 0,169 86 0,2418836 15,748 542,4 542,5 100,63 99,66 0,171 0,169 87 0,2414648 15,654 542,4 542,5 101,37 99,93 0,171 0,169 88 0,2399587 15,547 542,4 542,5 101,88 100,75 0,171 0,169 89 0,2382903 15,617 542,4 542,6 101,57 100,36 0,171 0,169 90 0,2393523 15,661 542,5 542,6 101,30 99,63 0,171 0,169 91 0,2399873 15,783 542,5 542,6 100,60 99,26 0,171 0,169 92 0,2418841 15,594 542,5 542,6 101,78 100,35 0,171 0,169 93 0,2389285 15,717 542,5 542,6 100,81 99,45 0,171 0,169 94 0,2408315 15,850 542,5 542,6 99,98 98,63 0,171 0,169 95 0,2429314 15,755 542,5 542,7 100,45 99,21 0,171 0,169 96 0,2414644 15,666 542,6 542,7 101,25 99,97 0,171 0,169 97 0,2399877 15,667 542,6 542,7 101,28 99,93 0,171 0,169 98 0,2399881 15,669 542,6 542,7 101,34 99,97 0,171 0,169 99 0,2399879 15,857 542,7 542,8 100,17 98,79 0,171 0,169 100 0,2429314 15,863 542,7 542,8 100,11 98,87 0,171 0,169 101 0,2429314 15,666 542,7 542,8 101,16 99,77 0,171 0,169 102 0,2399879 15,722 542,7 542,8 100,92 99,60 0,171 0,169 103 0,2408325 15,624 542,7 542,8 101,62 100,04 0,171 0,169 104 0,2393533 15,724 542,7 542,8 101,04 99,49 0,171 0,169 105 0,2408042 15,528 542,7 542,9 102,28 100,91 0,171 0,169 106 0,2378647 15,629 542,8 542,9 101,58 100,07 0,171 0,169 107 0,2393527 15,764 542,8 542,9 100,70 99,29 0,171 0,169 108 0,2414645 15,757 542,8 542,9 100,64 99,13 0,171 0,169 109 0,2414644 15,621 542,8 542,9 101,43 100,32 0,171 0,169 110 0,2393517 15,790 542,8 542,9 100,35 99,04 0,171 0,169 111 0,2418837 15,765 542,9 542,9 100,70 99,37 0,171 0,169 112 0,2414645 15,654 542,9 543,0 101,31 99,74 0,171 0,169 113 0,2399875 15,785 542,9 543,0 100,38 98,81 0,171 0,168 114 0,2418842 Particulates Calculations Page 2 of 7 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 15,658 542,9 543,0 101,01 99,76 0,171 0,168 115 0,2399881 15,716 542,9 543,0 100,75 99,34 0,171 0,169 116 0,2408324 15,780 542,9 543,1 100,45 99,08 0,171 0,169 117 0,241883 15,711 543,0 543,1 100,86 99,45 0,171 0,169 118 0,2408331 15,706 543,0 543,1 100,76 99,31 0,171 0,169 119 0,2408318 15,840 543,0 543,1 99,84 98,29 0,171 0,168 120 0,2429322 15,834 543,0 543,1 99,82 98,11 0,171 0,168 121 0,2429318 15,699 543,0 543,1 100,77 99,12 0,171 0,168 122 0,2408326 15,646 543,1 543,1 100,84 99,72 0,171 0,169 123 0,2399883 15,477 543,1 543,2 102,18 100,59 0,171 0,169 124 0,2374381 15,699 543,1 543,2 100,49 99,18 0,171 0,168 125 0,2408329 15,690 543,1 543,2 100,54 99,13 0,170 0,168 126 0,2408324 15,734 543,1 543,2 100,26 99,15 0,171 0,169 127 0,2414655 15,653 543,1 543,2 100,78 99,19 0,171 0,169 128 0,2403466 15,762 543,2 543,3 100,13 98,86 0,171 0,168 129 0,2418847 15,733 543,1 543,3 100,30 98,82 0,171 0,168 130 0,2414652 15,630 543,2 543,3 100,94 99,52 0,171 0,168 131 0,2399888 15,562 543,2 543,3 101,26 99,83 0,171 0,168 132 0,2389295 15,724 543,2 543,3 100,32 98,68 0,171 0,168 133 0,2414657 15,718 543,2 543,3 100,08 98,82 0,171 0,168 134 0,2414656 15,588 543,2 543,3 100,86 99,67 0,170 0,169 135 0,239554 15,684 543,3 543,3 100,39 99,16 0,170 0,169 136 0,2408335 15,712 543,3 543,4 99,99 98,63 0,170 0,168 137 0,2414649 15,710 543,3 543,4 100,05 98,75 0,170 0,168 138 0,2414653 15,666 543,3 543,4 100,46 99,13 0,171 0,169 139 0,2408334 15,732 543,2 543,4 99,79 98,80 0,170 0,169 140 0,2418849 15,707 543,2 543,4 100,08 98,67 0,170 0,169 141 0,2414652 15,541 543,3 543,4 101,11 99,93 0,170 0,169 142 0,2389306 15,660 543,3 543,4 100,28 98,82 0,170 0,168 143 0,240833 15,703 543,2 543,4 100,03 98,57 0,170 0,168 144 0,2414652 15,640 543,2 543,4 100,09 98,70 0,170 0,168 145 0,2408332 15,661 543,3 543,4 100,23 98,64 0,170 0,168 146 0,2409404 15,651 543,3 543,4 100,26 98,94 0,170 0,168 147 0,2408333 15,719 543,3 543,5 99,72 98,31 0,170 0,168 148 0,2418849 15,784 543,3 543,5 99,36 98,18 0,170 0,168 149 0,2429328 15,808 543,3 543,5 99,23 97,77 0,171 0,169 150 0,2433524 15,809 543,3 543,5 99,24 97,75 0,171 0,168 151 0,2433495 15,699 543,4 543,5 99,92 98,55 0,171 0,168 152 0,2416888 15,780 543,4 543,5 99,35 97,98 0,171 0,168 153 0,2429328 15,780 543,4 543,5 99,40 97,96 0,171 0,168 154 0,2429328 15,777 543,4 543,5 99,32 98,13 0,171 0,169 155 0,2429327 15,712 543,4 543,5 99,68 98,42 0,170 0,169 156 0,2418847 15,640 543,3 543,5 100,14 98,75 0,170 0,168 157 0,2408332 15,708 543,3 543,5 99,81 98,54 0,171 0,169 158 0,2418854 15,911 543,3 543,5 98,39 97,07 0,170 0,169 159 0,2450126 15,804 543,3 543,5 99,10 97,78 0,170 0,168 160 0,2433491 15,844 543,3 543,5 98,83 97,50 0,170 0,168 161 0,2439711 15,776 543,3 543,4 99,29 97,73 0,170 0,168 162 0,2429329 15,798 543,3 543,5 99,13 97,62 0,170 0,168 163 0,2433494 15,534 543,3 543,4 100,79 99,24 0,171 0,168 164 0,239354 15,631 543,2 543,4 100,16 98,68 0,171 0,168 165 0,2408336 15,635 543,2 543,4 100,06 98,69 0,170 0,168 166 0,240834 15,698 543,2 543,4 99,72 98,17 0,170 0,168 167 0,2418855 15,829 543,2 543,4 98,81 97,49 0,171 0,168 168 0,2439748 15,766 543,2 543,4 99,27 97,64 0,171 0,168 169 0,242933 15,624 543,2 543,4 100,29 98,65 0,171 0,168 170 0,2406884 15,429 543,2 543,4 101,31 99,78 0,171 0,168 171 0,2378654 15,693 543,2 543,4 99,64 98,29 0,170 0,168 172 0,2418853 15,794 543,2 543,4 99,14 97,67 0,171 0,168 173 0,2433496 15,662 543,2 543,4 100,00 98,38 0,171 0,168 174 0,2414651 15,759 543,2 543,4 99,23 97,84 0,171 0,168 175 0,2429324 Particulates Calculations Page 3 of 7 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 15,658 543,1 543,4 99,79 98,48 0,171 0,168 176 0,2414656 15,829 543,1 543,4 98,61 97,21 0,170 0,168 177 0,244057 15,760 543,1 543,4 99,17 97,84 0,170 0,168 178 0,242934 15,689 543,1 543,3 99,55 98,05 0,170 0,168 179 0,241886 15,892 543,1 543,3 98,23 97,01 0,170 0,168 180 0,2450125 15,619 543,1 543,3 99,95 98,86 0,170 0,169 181 0,240834 15,561 543,1 543,3 100,41 99,03 0,170 0,169 182 0,2399893 15,782 543,1 543,3 99,02 97,63 0,171 0,168 183 0,2433497 15,780 543,1 543,3 99,01 97,74 0,170 0,168 184 0,2433502 15,751 543,1 543,3 99,36 97,61 0,171 0,168 185 0,2429328 15,657 543,1 543,3 99,69 98,44 0,171 0,168 186 0,2414651 15,781 543,1 543,3 98,87 97,70 0,170 0,168 187 0,2433495 15,751 543,1 543,3 99,21 98,00 0,170 0,169 188 0,242933 15,689 543,0 543,3 99,66 98,25 0,171 0,169 189 0,2418856 15,781 543,0 543,3 99,17 97,77 0,171 0,169 190 0,2433502 15,679 543,0 543,3 99,78 98,32 0,171 0,169 191 0,2418855 15,748 543,0 543,2 99,10 97,69 0,171 0,168 192 0,2429325 15,556 543,0 543,2 100,43 99,21 0,171 0,169 193 0,2399893 15,782 543,0 543,3 99,10 97,77 0,171 0,169 194 0,2433489 15,619 543,0 543,3 100,20 98,75 0,171 0,169 195 0,2408335 15,616 543,1 543,3 100,14 98,86 0,171 0,169 196 0,2408337 15,515 543,1 543,3 100,81 99,08 0,171 0,168 197 0,2393542 15,746 543,0 543,3 99,16 97,74 0,171 0,168 198 0,2429321 15,775 543,1 543,2 99,09 97,73 0,171 0,169 199 0,2433498 15,842 543,0 543,2 98,66 97,26 0,171 0,169 200 0,2443902 15,679 543,0 543,2 99,57 98,28 0,171 0,169 201 0,2418851 15,657 543,0 543,2 99,91 98,57 0,171 0,169 202 0,241447 15,843 543,0 543,2 98,48 97,08 0,171 0,168 203 0,2443875 15,771 543,0 543,2 99,03 97,65 0,170 0,168 204 0,2433492 15,817 543,0 543,2 98,84 97,43 0,171 0,169 205 0,2439748 15,777 543,0 543,2 99,00 97,50 0,171 0,168 206 0,2433495 15,825 543,0 543,2 98,60 97,22 0,170 0,168 207 0,2441372 15,745 543,0 543,2 99,02 97,67 0,170 0,168 208 0,2429331 15,776 543,0 543,2 99,07 97,60 0,170 0,168 209 0,2433443 15,653 543,0 543,2 99,82 98,43 0,171 0,168 210 0,2414655 15,677 543,0 543,2 99,64 98,25 0,171 0,169 211 0,2418854 15,772 543,0 543,2 98,95 97,48 0,171 0,168 212 0,2433503 15,770 543,0 543,2 99,01 97,58 0,171 0,168 213 0,2433497 15,774 543,0 543,2 98,97 97,75 0,171 0,169 214 0,2433501 15,650 543,0 543,2 99,87 98,18 0,171 0,168 215 0,2414659 15,647 543,0 543,2 99,66 98,26 0,171 0,168 216 0,2414658 15,607 543,0 543,2 100,00 98,59 0,170 0,168 217 0,2408337 15,745 543,0 543,2 99,12 97,78 0,171 0,168 218 0,2429329 15,816 543,0 543,2 98,84 97,27 0,171 0,168 219 0,2439749 15,716 543,0 543,2 99,29 97,90 0,171 0,168 220 0,2425271 15,676 543,0 543,2 99,59 98,08 0,171 0,168 221 0,2418852 15,606 543,0 543,2 99,87 98,54 0,170 0,168 222 0,2408334 15,771 543,0 543,2 98,96 97,54 0,170 0,168 223 0,2433499 15,742 543,0 543,2 99,07 97,88 0,170 0,168 224 0,2429312 15,679 543,0 543,2 99,65 98,31 0,171 0,169 225 0,2418852 15,765 543,0 543,2 99,08 97,54 0,171 0,169 226 0,2433497 15,811 542,9 543,2 98,78 97,25 0,171 0,168 227 0,2439749 15,812 542,9 543,2 98,69 97,35 0,171 0,168 228 0,2439748 15,606 542,9 543,2 99,96 98,57 0,170 0,168 229 0,2408337 15,579 542,9 543,2 100,05 98,72 0,170 0,168 230 0,2404365 15,511 542,9 543,1 100,71 99,25 0,171 0,168 231 0,2393549 15,672 542,9 543,1 99,49 98,39 0,171 0,169 232 0,2418852 15,762 542,9 543,1 98,94 97,39 0,171 0,168 233 0,2433499 15,805 542,9 543,1 98,72 97,27 0,171 0,168 234 0,2439749 15,869 542,9 543,1 98,24 96,83 0,171 0,168 235 0,2450126 15,738 542,9 543,1 99,27 97,75 0,171 0,168 236 0,2429321 Particulates Calculations Page 4 of 7 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 15,809 542,9 543,2 98,70 97,42 0,171 0,169 237 0,2439748 15,736 542,9 543,2 99,12 97,92 0,171 0,169 238 0,2429326 15,736 543,0 543,2 99,20 97,92 0,171 0,169 239 0,2429326 15,736 543,0 543,2 99,10 97,87 0,171 0,169 240 0,2429326 15,604 542,9 543,1 100,06 98,84 0,171 0,169 241 0,2408336 15,637 542,9 543,1 99,87 98,34 0,171 0,169 242 0,241465 15,800 542,9 543,1 98,62 97,35 0,171 0,169 243 0,2439751 15,759 542,9 543,2 99,02 97,47 0,171 0,168 244 0,2433492 15,637 542,9 543,1 99,61 98,10 0,171 0,168 245 0,2414654 15,800 542,9 543,2 98,74 97,35 0,171 0,168 246 0,243975 15,637 542,9 543,1 99,70 98,39 0,171 0,169 247 0,2414658 15,638 542,9 543,1 99,72 98,37 0,171 0,169 248 0,2414657 15,639 542,9 543,1 99,84 98,32 0,171 0,169 249 0,2414653 15,733 542,9 543,1 99,06 97,66 0,171 0,168 250 0,2429334 15,544 542,9 543,1 100,33 98,88 0,171 0,168 251 0,240016 15,762 542,9 543,1 99,01 97,61 0,171 0,168 252 0,2433498 15,630 542,9 543,1 99,70 98,19 0,171 0,168 253 0,2414655 15,592 542,9 543,1 99,96 98,58 0,171 0,168 254 0,2408335 15,587 542,9 543,1 99,84 98,32 0,171 0,168 255 0,2407757 15,755 542,9 543,1 98,97 97,69 0,171 0,168 256 0,2433495 15,864 542,9 543,1 98,19 96,95 0,171 0,169 257 0,2450124 15,751 542,9 543,1 98,92 97,43 0,171 0,168 258 0,2433378 15,754 542,9 543,1 98,85 97,64 0,171 0,169 259 0,2433496 15,660 542,9 543,1 99,46 98,00 0,171 0,168 260 0,2418854 15,794 542,9 543,1 98,62 97,43 0,171 0,169 261 0,2439751 15,659 542,9 543,1 99,42 98,06 0,171 0,169 262 0,2418852 15,654 542,8 543,1 99,43 98,03 0,170 0,168 263 0,2418848 15,753 542,9 543,1 98,81 97,24 0,170 0,168 264 0,2433486 15,792 542,9 543,1 98,67 97,38 0,171 0,168 265 0,2439743 15,813 542,9 543,1 98,54 97,19 0,171 0,169 266 0,2443898 15,858 542,9 543,1 98,11 97,01 0,171 0,169 267 0,2450122 15,722 542,9 543,1 99,02 97,82 0,170 0,169 268 0,2429319 15,651 542,9 543,1 99,38 98,06 0,171 0,169 269 0,2418854 15,721 542,9 543,1 99,03 97,41 0,171 0,168 270 0,2429323 15,789 542,9 543,1 98,49 97,44 0,170 0,168 271 0,2439744 15,653 542,8 543,1 99,18 97,80 0,170 0,168 272 0,2418848 15,795 542,8 543,1 98,58 97,30 0,170 0,168 273 0,243975 15,588 542,8 543,1 100,00 98,72 0,171 0,169 274 0,240833 15,581 542,8 543,0 99,83 98,26 0,171 0,168 275 0,2408335 15,536 542,8 543,0 100,08 98,74 0,171 0,168 276 0,2401487 15,631 542,8 543,0 99,64 98,36 0,171 0,169 277 0,2414656 15,876 542,8 543,0 97,93 96,75 0,171 0,169 278 0,2454268 15,652 542,8 543,0 99,52 98,07 0,171 0,169 279 0,2418931 15,718 542,8 543,0 99,00 97,71 0,171 0,169 280 0,2429328 15,526 542,8 543,0 100,24 98,86 0,171 0,169 281 0,2399888 15,782 542,8 543,0 98,61 97,22 0,171 0,169 282 0,2439748 15,875 542,8 543,0 97,95 96,90 0,171 0,169 283 0,2454272 15,582 542,8 543,0 99,96 98,30 0,171 0,169 284 0,2408333 15,584 542,8 543,0 99,92 98,68 0,171 0,168 285 0,2408505 15,713 542,8 543,0 99,06 97,73 0,171 0,169 286 0,2429323 15,744 542,8 543,0 98,92 97,51 0,171 0,169 287 0,2433494 15,781 542,8 543,1 98,45 97,18 0,171 0,169 288 0,2439747 15,872 542,9 543,1 98,09 96,58 0,171 0,168 289 0,2454275 15,780 542,8 543,1 98,58 97,02 0,171 0,168 290 0,2439745 15,806 542,9 543,1 98,41 97,04 0,171 0,168 291 0,2443902 15,739 542,9 543,1 98,77 97,41 0,171 0,168 292 0,2433497 15,740 542,9 543,1 98,83 97,42 0,171 0,168 293 0,2433499 15,738 542,9 543,1 98,80 97,42 0,171 0,168 294 0,2433502 15,780 542,9 543,1 98,53 97,41 0,171 0,169 295 0,2439816 15,869 542,9 543,1 97,97 96,56 0,171 0,169 296 0,2454271 15,813 542,9 543,1 98,49 96,89 0,171 0,168 297 0,2443905 Particulates Calculations Page 5 of 7 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 15,651 542,9 543,2 99,42 98,03 0,171 0,168 298 0,2418859 15,742 542,9 543,1 98,89 97,35 0,171 0,168 299 0,2433493 15,779 542,9 543,1 98,56 97,18 0,171 0,168 300 0,2439753 15,716 542,9 543,1 98,92 97,50 0,171 0,168 301 0,2429325 15,620 542,9 543,1 99,79 98,20 0,171 0,168 302 0,2414657 15,744 542,9 543,2 98,75 97,47 0,171 0,168 303 0,2433495 15,808 542,9 543,1 98,45 96,82 0,171 0,168 304 0,2443901 15,645 542,9 543,1 99,52 98,15 0,171 0,168 305 0,2418849 15,734 542,9 543,1 98,86 97,46 0,171 0,169 306 0,2432307 15,713 542,9 543,1 98,95 97,49 0,171 0,168 307 0,2429326 15,783 542,9 543,1 98,53 97,43 0,171 0,169 308 0,2439754 15,748 542,9 543,1 98,89 97,72 0,171 0,169 309 0,2433497 15,620 542,9 543,1 99,71 98,23 0,171 0,169 310 0,2414656 15,714 542,9 543,1 98,99 97,50 0,171 0,168 311 0,242933 15,739 542,8 543,1 98,85 97,42 0,171 0,168 312 0,2433496 15,715 542,8 543,1 98,93 97,60 0,171 0,168 313 0,2429329 15,524 542,8 543,0 100,29 98,80 0,171 0,168 314 0,2399892 15,578 542,8 543,0 99,78 98,49 0,171 0,169 315 0,2408333 15,806 542,8 543,0 98,34 96,77 0,171 0,168 316 0,2443902 15,846 542,8 543,0 98,16 96,85 0,171 0,168 317 0,2450124 15,773 542,8 543,0 98,52 97,02 0,171 0,168 318 0,2439746 15,645 542,7 543,0 99,39 98,03 0,171 0,168 319 0,2418848 15,617 542,7 543,0 99,76 98,12 0,171 0,168 320 0,2414611 15,617 542,7 543,0 99,66 98,26 0,171 0,168 321 0,2414648 15,740 542,7 543,0 98,97 97,67 0,171 0,169 322 0,2433486 15,804 542,7 542,9 98,35 97,09 0,171 0,169 323 0,24439 15,519 542,7 542,9 100,30 98,57 0,171 0,168 324 0,2399886 15,574 542,7 542,9 99,83 98,53 0,171 0,168 325 0,2408332 15,649 542,7 542,9 99,48 98,12 0,171 0,169 326 0,2419751 15,569 542,7 542,9 99,80 98,55 0,171 0,169 327 0,2408336 15,778 542,6 542,9 98,69 97,30 0,171 0,169 328 0,2439747 15,478 542,6 542,9 100,47 99,24 0,171 0,169 329 0,2393538 15,517 542,6 542,9 100,13 98,81 0,171 0,169 330 0,2399883 15,736 542,6 542,9 98,91 97,49 0,171 0,169 331 0,2433495 15,710 542,6 542,9 99,07 97,58 0,171 0,169 332 0,2429324 15,846 542,6 542,9 98,11 96,86 0,171 0,169 333 0,245012 15,844 542,6 542,8 98,08 96,90 0,171 0,169 334 0,2450122 15,712 542,6 542,8 99,05 97,55 0,171 0,169 335 0,2429324 15,645 542,6 542,9 99,51 98,03 0,171 0,168 336 0,2418848 15,712 542,6 542,8 99,10 97,67 0,171 0,169 337 0,2429315 15,670 542,6 542,8 99,37 97,93 0,171 0,169 338 0,242279 15,807 542,6 542,8 98,37 97,01 0,171 0,169 339 0,2443899 15,712 542,6 542,8 99,10 97,80 0,171 0,169 340 0,2429324 15,616 542,6 542,8 99,75 98,22 0,171 0,169 341 0,2414655 15,643 542,5 542,8 99,57 98,13 0,171 0,169 342 0,2418849 15,710 542,5 542,8 99,11 97,68 0,171 0,169 343 0,2429327 15,779 542,5 542,7 98,67 97,38 0,171 0,169 344 0,2439739 15,646 542,5 542,8 99,52 98,29 0,171 0,169 345 0,2418843 15,572 542,5 542,7 99,95 98,45 0,171 0,169 346 0,240833 15,809 542,5 542,7 98,39 97,09 0,171 0,169 347 0,2443899 15,579 542,5 542,7 99,88 98,56 0,171 0,169 348 0,2408332 15,742 542,5 542,7 99,06 97,44 0,171 0,169 349 0,2433491 15,801 542,5 542,7 98,60 97,02 0,171 0,169 350 0,2443898 15,578 542,5 542,7 100,03 98,54 0,171 0,169 351 0,2408327 15,745 542,5 542,7 99,01 97,42 0,171 0,169 352 0,2434231 15,875 542,5 542,7 98,10 96,72 0,171 0,169 353 0,245426 15,744 542,5 542,7 98,89 97,55 0,171 0,169 354 0,2433486 15,644 542,4 542,7 99,45 98,09 0,171 0,169 355 0,2418848 15,742 542,5 542,7 98,80 97,63 0,171 0,169 356 0,243349 15,743 542,5 542,7 98,97 97,52 0,171 0,169 357 0,2433492 15,742 542,5 542,7 99,00 97,54 0,171 0,169 358 0,2433518 Particulates Calculations Page 6 of 7 DATA 2017-07-21 EPA PI 20152 RUN 5 CAT 1 NO FAN 15,850 542,5 542,7 98,27 96,74 0,171 0,169 359 0,2450118 15,744 542,4 542,7 98,88 97,67 0,171 0,169 360 0,2433489 15,522 542,4 542,7 100,21 98,83 0,171 0,169 361 0,2399889 15,741 542,4 542,7 98,98 97,57 0,171 0,169 362 0,2433488 15,744 542,4 542,7 98,93 97,62 0,171 0,169 363 0,2433491 15,481 542,4 542,7 100,38 98,95 0,171 0,169 364 0,2393535 Particulates Calculations Page 7 of 7 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN Average Average Average Average 16,16 Inlet + Inlet + 0,246 Outlet Outlet Average Average #1 #2 Tunnel Temp. Temp. 101,75 100,71 System 1 System 2 SQRT Velocity Meter 1 Meter 2 Vol.Std. Vol.Std. Delta-P PR1 PR2 Time Ft/Sec Deg. R Deg. R %% (ft3) (ft3) min (in H2O)2 16,365 541,1 541,2 0,171 0,169 0 0,2418801 16,193 541,2 541,3 103,17 102,06 0,171 0,169 1 0,2450052 16,238 541,3 541,4 103,02 101,83 0,171 0,169 2 0,2458355 16,195 541,4 541,4 103,46 102,15 0,171 0,169 3 0,245008 16,266 541,4 541,5 103,53 102,41 0,171 0,169 4 0,2454224 16,176 541,5 541,5 102,57 101,34 0,171 0,169 5 0,2458357 16,241 541,5 541,6 101,61 100,54 0,171 0,169 6 0,2474819 16,190 541,5 541,6 101,72 100,71 0,171 0,169 7 0,2468655 16,113 541,5 541,6 102,09 101,09 0,171 0,169 8 0,2458358 16,151 541,5 541,6 101,70 100,84 0,171 0,169 9 0,2464552 16,010 541,5 541,6 102,67 101,51 0,171 0,169 10 0,2443858 16,136 541,5 541,6 101,59 100,65 0,171 0,169 11 0,2464547 16,041 541,5 541,7 102,32 101,29 0,171 0,169 12 0,2450083 16,068 541,6 541,7 102,14 101,01 0,171 0,169 13 0,2454228 16,040 541,5 541,7 102,44 101,05 0,171 0,169 14 0,2450082 16,294 541,6 541,7 100,59 99,43 0,171 0,169 15 0,2489141 16,072 541,6 541,7 102,19 101,04 0,171 0,169 16 0,2454228 16,161 541,6 541,7 101,56 100,44 0,171 0,169 17 0,2468667 16,199 541,6 541,7 101,22 100,16 0,171 0,169 18 0,2474806 16,048 541,6 541,7 102,14 101,13 0,171 0,169 19 0,2452293 16,092 541,6 541,7 101,96 100,99 0,171 0,169 20 0,2458359 15,930 541,7 541,8 102,74 101,94 0,171 0,169 21 0,243351 16,195 541,7 541,8 101,09 100,01 0,171 0,169 22 0,2474816 16,031 541,7 541,8 102,33 101,18 0,171 0,169 23 0,2450086 16,223 541,7 541,8 101,08 100,09 0,171 0,169 24 0,2478922 16,130 541,7 541,9 101,73 100,94 0,171 0,169 25 0,246455 16,152 541,7 541,9 101,60 100,81 0,171 0,170 26 0,2466456 16,171 541,8 541,9 101,53 100,56 0,171 0,169 27 0,2468664 16,107 541,7 541,9 102,01 100,90 0,171 0,169 28 0,2458357 16,219 541,7 541,9 101,51 100,41 0,171 0,169 29 0,2474817 16,186 541,7 541,9 101,76 100,81 0,171 0,169 30 0,2468659 16,094 541,7 541,9 102,56 101,21 0,171 0,169 31 0,2454228 15,960 541,7 541,8 103,42 102,45 0,172 0,169 32 0,2433456 16,194 541,7 541,9 101,91 100,85 0,172 0,169 33 0,2468663 16,167 541,7 541,9 101,97 100,98 0,171 0,169 34 0,2464549 15,947 541,7 541,9 103,50 102,68 0,171 0,169 35 0,2429289 16,077 541,8 541,9 102,53 101,43 0,171 0,169 36 0,2449572 16,184 541,8 541,9 102,22 101,14 0,171 0,169 37 0,2464547 16,141 541,8 541,9 102,34 101,09 0,171 0,169 38 0,2458358 16,115 541,8 541,9 102,43 101,67 0,171 0,169 39 0,2454231 16,119 541,8 541,9 102,41 101,51 0,171 0,169 40 0,245423 16,192 541,8 542,0 101,99 100,91 0,171 0,169 41 0,2464551 16,219 541,9 542,0 101,90 100,81 0,171 0,169 42 0,2468662 16,125 541,9 542,0 102,48 101,39 0,171 0,169 43 0,2454242 16,129 541,9 542,1 102,47 101,56 0,171 0,169 44 0,2454232 16,153 541,9 542,1 102,29 101,36 0,171 0,169 45 0,2458358 16,219 542,0 542,1 101,79 100,85 0,171 0,169 46 0,246866 16,152 542,0 542,1 102,50 101,14 0,171 0,169 47 0,2458357 16,195 542,1 542,2 102,09 100,80 0,171 0,169 48 0,2464555 16,196 542,1 542,2 102,04 101,44 0,171 0,169 49 0,2464552 16,198 542,1 542,2 102,17 100,86 0,171 0,169 50 0,2464552 16,161 542,1 542,3 102,44 101,36 0,171 0,169 51 0,2458361 16,004 542,1 542,3 103,47 102,13 0,171 0,169 52 0,2433452 16,275 542,1 542,3 101,79 100,57 0,171 0,169 53 0,2474828 Proportional Rates Particulates Calculations Page 1 of 6 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN 16,113 542,2 542,3 102,61 101,83 0,171 0,169 54 0,2450094 16,145 542,1 542,3 102,63 101,47 0,171 0,169 55 0,2454231 16,145 542,2 542,3 102,53 101,41 0,171 0,169 56 0,2454227 16,146 542,2 542,3 102,60 101,47 0,171 0,169 57 0,2454233 16,242 542,2 542,3 102,00 101,04 0,171 0,169 58 0,2468656 15,786 542,2 542,3 104,95 103,73 0,171 0,169 59 0,2399853 16,218 542,2 542,3 102,18 101,10 0,171 0,169 60 0,2464552 16,158 542,2 542,3 102,71 101,61 0,171 0,169 61 0,2454235 15,993 542,3 542,4 103,65 102,84 0,171 0,169 62 0,2429751 16,161 542,3 542,4 102,78 101,85 0,171 0,169 63 0,2454231 16,191 542,3 542,4 102,47 101,49 0,171 0,169 64 0,2458358 16,140 542,4 542,4 102,76 101,56 0,171 0,169 65 0,2450976 16,254 542,4 542,5 101,92 100,90 0,171 0,169 66 0,2468657 16,026 542,4 542,5 103,57 102,59 0,171 0,169 67 0,2433459 16,260 542,5 542,6 102,07 101,03 0,171 0,169 68 0,246866 16,233 542,5 542,6 102,39 101,25 0,171 0,169 69 0,246455 16,193 542,5 542,6 102,61 101,68 0,171 0,169 70 0,245836 16,223 542,5 542,6 102,41 101,52 0,171 0,169 71 0,2462511 16,035 542,5 542,6 103,62 102,63 0,171 0,169 72 0,2433457 16,241 542,6 542,7 102,30 101,45 0,171 0,169 73 0,2464553 16,175 542,6 542,7 102,80 101,65 0,171 0,169 74 0,2454231 16,148 542,6 542,7 102,84 102,01 0,171 0,169 75 0,2450091 16,180 542,6 542,7 102,97 101,77 0,171 0,169 76 0,2454235 16,210 542,7 542,8 102,57 101,74 0,171 0,169 77 0,2458365 16,156 542,7 542,8 102,84 102,19 0,171 0,169 78 0,2450091 16,253 542,7 542,8 102,34 101,29 0,171 0,169 79 0,2464557 16,250 542,8 542,8 102,41 101,36 0,171 0,169 80 0,246456 16,166 542,8 542,9 103,01 101,98 0,171 0,169 81 0,2451428 16,181 542,8 542,9 102,72 101,88 0,171 0,169 82 0,2454235 16,114 542,8 542,9 103,20 102,14 0,171 0,169 83 0,2443874 16,319 542,8 542,9 102,08 101,19 0,171 0,169 84 0,2474833 16,251 542,9 542,9 102,25 101,57 0,171 0,169 85 0,2464558 16,278 542,9 543,0 102,23 101,36 0,171 0,169 86 0,2468669 16,212 542,9 543,0 102,70 101,62 0,171 0,169 87 0,2458365 16,211 542,9 543,0 102,53 101,62 0,171 0,169 88 0,2458368 16,215 543,0 543,0 102,57 101,62 0,171 0,169 89 0,2458367 16,156 543,0 543,1 103,00 101,91 0,171 0,169 90 0,2450094 16,200 543,0 543,1 102,64 101,53 0,171 0,169 91 0,2458372 16,177 543,0 543,1 102,75 101,86 0,171 0,169 92 0,2454242 16,170 543,1 543,1 102,56 101,63 0,171 0,169 93 0,2454242 16,005 543,1 543,2 103,74 102,55 0,171 0,169 94 0,24293 16,301 543,1 543,2 101,70 100,74 0,171 0,169 95 0,247484 16,231 543,1 543,2 102,26 101,11 0,171 0,169 96 0,2464567 16,193 543,1 543,2 102,50 101,57 0,171 0,169 97 0,245837 16,188 543,1 543,2 102,51 101,46 0,171 0,169 98 0,2458371 16,258 543,2 543,3 101,92 100,98 0,171 0,169 99 0,2468675 16,156 543,2 543,3 102,66 101,26 0,171 0,169 100 0,2454392 16,134 543,2 543,3 102,83 101,83 0,171 0,169 101 0,2450097 16,083 543,2 543,3 102,99 102,00 0,171 0,169 102 0,2443879 16,217 543,2 543,3 102,03 101,18 0,171 0,169 103 0,2464565 16,180 543,2 543,3 102,50 101,47 0,171 0,169 104 0,2458372 16,220 543,3 543,3 102,24 101,24 0,171 0,169 105 0,2464564 16,148 543,3 543,4 102,38 101,43 0,171 0,169 106 0,2454248 16,146 543,3 543,4 102,49 101,27 0,171 0,169 107 0,2454245 16,143 543,3 543,4 102,52 101,26 0,171 0,169 108 0,2454244 16,140 543,3 543,4 102,57 101,38 0,171 0,169 109 0,2453829 16,084 543,4 543,4 103,12 101,58 0,171 0,169 110 0,2443875 16,237 543,4 543,5 101,94 100,76 0,171 0,169 111 0,2468673 16,118 543,4 543,5 102,62 101,58 0,171 0,169 112 0,2450098 16,146 543,4 543,5 102,49 101,24 0,171 0,169 113 0,245425 16,141 543,4 543,5 102,34 101,64 0,171 0,169 114 0,2454248 Particulates Calculations Page 2 of 6 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN 16,139 543,4 543,5 102,48 101,28 0,171 0,169 115 0,245425 16,209 543,5 543,5 101,91 100,78 0,171 0,169 116 0,2464567 16,208 543,5 543,6 101,97 101,04 0,171 0,169 117 0,2464563 16,175 543,5 543,6 102,21 101,00 0,171 0,169 118 0,2460379 16,226 543,5 543,6 101,90 100,77 0,171 0,169 119 0,246868 16,199 543,6 543,6 101,87 100,91 0,171 0,169 120 0,2465134 16,225 543,6 543,7 101,66 100,55 0,171 0,169 121 0,2468681 16,259 543,6 543,7 101,64 100,36 0,171 0,169 122 0,2474839 15,985 543,6 543,7 103,05 102,15 0,171 0,169 123 0,2433539 16,187 543,6 543,7 102,05 100,74 0,171 0,169 124 0,246457 16,258 543,6 543,7 101,61 100,41 0,171 0,169 125 0,247484 16,279 543,7 543,8 101,29 100,32 0,171 0,169 126 0,2478947 16,180 543,7 543,8 101,81 100,69 0,171 0,169 127 0,2464572 16,207 543,7 543,8 101,75 100,70 0,171 0,169 128 0,2468678 16,246 543,7 543,8 101,45 100,26 0,171 0,169 129 0,2474835 15,879 543,7 543,8 103,80 102,48 0,171 0,169 130 0,2418838 16,200 543,7 543,8 101,75 100,52 0,171 0,169 131 0,2468681 16,203 543,7 543,8 101,59 100,59 0,171 0,169 132 0,2468687 16,240 543,7 543,8 101,53 100,26 0,171 0,169 133 0,2474838 16,235 543,7 543,8 101,39 100,44 0,171 0,169 134 0,2474842 16,103 543,7 543,8 102,34 101,27 0,171 0,169 135 0,2454252 16,128 543,7 543,8 101,98 100,93 0,171 0,169 136 0,2458379 16,169 543,7 543,8 101,77 100,68 0,171 0,169 137 0,2464577 16,128 543,7 543,8 101,97 100,83 0,171 0,169 138 0,2458381 16,034 543,7 543,8 102,66 101,47 0,171 0,169 139 0,2443882 16,163 543,7 543,8 101,69 100,67 0,171 0,169 140 0,2464574 16,188 543,7 543,8 101,58 100,36 0,171 0,169 141 0,2468681 16,256 543,7 543,9 101,04 99,94 0,171 0,169 142 0,247895 16,090 543,7 543,9 102,07 100,95 0,171 0,169 143 0,2454255 16,091 543,7 543,9 102,07 101,07 0,171 0,169 144 0,2454249 16,214 543,7 543,9 101,30 100,41 0,171 0,169 145 0,2473145 16,161 543,7 543,9 101,69 100,74 0,171 0,169 146 0,2464494 16,160 543,7 543,9 101,77 100,74 0,171 0,169 147 0,2464566 16,229 543,7 543,9 101,30 100,09 0,171 0,169 148 0,2474841 16,224 543,7 543,9 101,14 100,28 0,171 0,169 149 0,2474847 16,180 543,8 543,9 101,31 100,34 0,171 0,169 150 0,2468684 16,222 543,8 543,9 101,32 100,29 0,171 0,169 151 0,2474851 16,085 543,8 544,0 101,93 100,97 0,171 0,169 152 0,2454252 16,221 543,8 544,0 101,17 99,90 0,171 0,169 153 0,2474848 16,219 543,8 544,0 101,29 99,86 0,171 0,168 154 0,2474847 16,176 543,8 544,0 101,32 100,40 0,171 0,169 155 0,2468684 16,219 543,9 544,0 101,21 99,79 0,171 0,168 156 0,2474844 16,244 543,9 544,1 100,96 99,84 0,171 0,168 157 0,247895 16,280 543,9 544,0 100,68 99,69 0,171 0,169 158 0,2485089 16,197 543,9 544,0 101,30 100,31 0,171 0,169 159 0,2471925 16,049 543,8 544,0 102,15 101,14 0,171 0,169 160 0,2450113 16,106 543,9 544,0 101,80 100,82 0,171 0,169 161 0,2458387 16,141 543,8 544,0 101,68 100,62 0,171 0,169 162 0,2464576 16,167 543,8 544,0 101,34 100,70 0,171 0,169 163 0,2468685 16,141 543,8 544,0 101,58 100,69 0,171 0,169 164 0,2464574 16,214 543,8 544,0 101,24 100,17 0,171 0,169 165 0,2474848 16,238 543,8 544,0 101,09 100,09 0,171 0,169 166 0,2478949 16,167 543,8 544,0 101,50 100,59 0,171 0,169 167 0,2468685 16,208 543,8 544,0 101,12 100,33 0,171 0,169 168 0,2474853 16,210 543,8 544,0 101,08 100,11 0,171 0,169 169 0,2474841 16,208 543,8 544,0 101,29 100,17 0,171 0,169 170 0,247485 16,232 543,8 544,0 101,12 100,15 0,171 0,169 171 0,2478954 16,273 543,8 544,0 100,70 99,72 0,171 0,169 172 0,2485085 16,101 543,9 544,0 101,80 100,94 0,171 0,169 173 0,2458382 16,141 543,8 544,0 101,57 100,73 0,171 0,169 174 0,2464574 16,175 543,9 544,1 101,41 100,57 0,171 0,169 175 0,2468684 Particulates Calculations Page 3 of 6 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN 16,144 543,9 544,1 101,65 100,68 0,171 0,169 176 0,2464576 16,272 543,9 544,1 100,71 99,44 0,171 0,169 177 0,2485087 16,211 543,9 544,1 101,11 100,49 0,171 0,169 178 0,2474846 16,166 543,9 544,1 101,50 100,44 0,171 0,169 179 0,2468691 16,235 543,9 544,1 100,82 99,87 0,171 0,169 180 0,2478993 16,048 543,9 544,1 102,14 101,27 0,171 0,169 181 0,2450111 16,234 544,0 544,1 100,95 100,02 0,171 0,169 182 0,2478952 16,148 544,0 544,2 101,45 100,57 0,171 0,169 183 0,2464579 16,235 544,0 544,2 101,13 99,89 0,171 0,169 184 0,2478958 16,102 544,0 544,2 101,90 100,79 0,171 0,169 185 0,245839 16,105 544,0 544,2 101,81 100,66 0,171 0,169 186 0,2458383 16,172 544,1 544,2 101,46 100,31 0,171 0,169 187 0,2468693 16,206 544,1 544,2 101,12 100,04 0,171 0,169 188 0,2474854 16,208 544,1 544,3 101,02 100,38 0,171 0,169 189 0,2474853 16,148 544,1 544,3 101,56 100,48 0,171 0,169 190 0,2464581 16,215 544,1 544,3 101,17 99,95 0,171 0,169 191 0,2474857 16,301 544,1 544,3 100,59 99,35 0,171 0,168 192 0,2488598 16,240 544,2 544,3 100,95 99,84 0,171 0,168 193 0,247896 16,106 544,1 544,3 101,67 100,81 0,171 0,169 194 0,2458395 15,940 544,2 544,3 102,83 101,68 0,171 0,169 195 0,2433319 16,106 544,2 544,3 101,66 100,69 0,171 0,169 196 0,2458393 16,007 544,2 544,3 102,41 101,19 0,171 0,169 197 0,2443894 16,006 544,2 544,3 102,46 101,41 0,171 0,169 198 0,244389 16,142 544,2 544,3 101,55 100,70 0,171 0,169 199 0,2464584 16,168 544,2 544,4 101,33 100,36 0,171 0,169 200 0,2468694 16,173 544,2 544,4 101,41 100,42 0,171 0,169 201 0,2468697 16,173 544,2 544,4 101,38 100,49 0,171 0,169 202 0,2468695 16,167 544,2 544,4 101,22 100,30 0,171 0,169 203 0,2468695 16,142 544,2 544,4 101,55 100,38 0,171 0,169 204 0,2464584 16,165 544,2 544,4 101,36 100,28 0,171 0,169 205 0,2468697 16,141 544,2 544,4 101,53 100,44 0,171 0,169 206 0,2464584 16,165 544,2 544,4 101,35 100,39 0,171 0,169 207 0,2468698 16,168 544,2 544,4 101,35 100,13 0,171 0,169 208 0,2468699 16,100 544,2 544,4 101,64 100,74 0,171 0,169 209 0,2458394 16,140 544,2 544,4 101,52 100,63 0,171 0,169 210 0,2464583 16,272 544,2 544,4 100,72 99,58 0,171 0,169 211 0,2485089 16,046 544,2 544,4 101,95 100,88 0,171 0,169 212 0,2450118 16,098 544,2 544,4 101,57 100,50 0,171 0,168 213 0,2458386 15,837 544,3 544,5 103,35 102,28 0,171 0,168 214 0,2418643 16,098 544,3 544,5 101,62 100,72 0,171 0,169 215 0,2458394 16,227 544,3 544,5 100,71 99,76 0,171 0,169 216 0,2478962 16,202 544,3 544,5 101,04 99,94 0,171 0,169 217 0,2474859 16,064 544,4 544,6 101,68 100,77 0,171 0,169 218 0,2454264 16,094 544,4 544,6 101,75 100,56 0,171 0,169 219 0,2458392 16,202 544,4 544,6 100,86 100,05 0,171 0,169 220 0,2474856 16,231 544,4 544,6 100,85 99,96 0,171 0,169 221 0,2478965 16,166 544,3 544,5 101,24 100,11 0,171 0,169 222 0,2468698 16,230 544,4 544,6 100,81 99,94 0,171 0,169 223 0,2478964 16,091 544,4 544,6 101,66 100,63 0,171 0,169 224 0,2458394 16,060 544,5 544,6 101,72 100,64 0,171 0,169 225 0,2454271 16,202 544,5 544,7 101,07 100,10 0,171 0,169 226 0,2474854 16,268 544,5 544,7 100,68 99,66 0,171 0,169 227 0,2485094 16,205 544,6 544,7 100,83 100,09 0,171 0,169 228 0,2474861 16,160 544,6 544,7 101,29 100,32 0,171 0,169 229 0,2468697 16,201 544,6 544,8 100,84 99,94 0,171 0,169 230 0,2474858 16,092 544,6 544,8 101,66 100,53 0,171 0,169 231 0,2458394 16,263 544,6 544,8 100,48 99,51 0,171 0,169 232 0,2485096 16,092 544,6 544,7 101,78 100,43 0,171 0,168 233 0,2458396 16,133 544,6 544,8 101,59 100,32 0,171 0,168 234 0,2464583 16,203 544,6 544,8 100,82 100,13 0,171 0,169 235 0,2474864 16,067 544,6 544,8 101,98 100,74 0,171 0,169 236 0,2454266 Particulates Calculations Page 4 of 6 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN 16,100 544,6 544,8 101,61 100,73 0,171 0,169 237 0,24584 16,138 544,7 544,8 101,51 100,56 0,171 0,169 238 0,2464594 16,140 544,7 544,8 101,57 100,22 0,171 0,169 239 0,2464586 16,138 544,7 544,8 101,52 100,54 0,171 0,169 240 0,2464597 16,232 544,7 544,8 100,78 99,74 0,171 0,169 241 0,2478969 16,204 544,6 544,8 100,98 99,87 0,171 0,168 242 0,2474861 16,138 544,7 544,8 101,36 100,45 0,171 0,169 243 0,2464591 16,164 544,7 544,9 101,50 100,17 0,171 0,169 244 0,2468699 16,204 544,7 544,8 100,92 99,93 0,171 0,169 245 0,2474867 16,227 544,7 544,8 100,83 99,51 0,171 0,168 246 0,2478973 16,157 544,7 544,9 101,16 100,18 0,171 0,168 247 0,2468701 16,092 544,7 544,9 101,78 100,55 0,171 0,169 248 0,2458402 16,265 544,7 544,9 100,59 99,51 0,171 0,169 249 0,2485104 16,090 544,7 544,9 101,67 100,62 0,171 0,169 250 0,2458401 16,228 544,7 544,9 100,83 99,96 0,171 0,169 251 0,2478972 16,036 544,7 544,9 102,08 101,18 0,171 0,169 252 0,2450124 16,159 544,7 544,9 101,41 100,05 0,171 0,169 253 0,2468701 16,157 544,7 544,9 101,20 100,20 0,171 0,169 254 0,2468702 16,156 544,7 544,9 101,34 100,23 0,171 0,169 255 0,2468707 16,259 544,7 544,9 100,50 99,67 0,171 0,169 256 0,2485102 16,153 544,7 544,9 101,14 100,34 0,171 0,169 257 0,2468711 16,155 544,7 544,9 101,19 100,28 0,171 0,169 258 0,2468709 16,195 544,7 544,9 100,84 100,21 0,171 0,169 259 0,2474867 16,131 544,7 544,9 101,49 100,49 0,171 0,169 260 0,2464598 16,052 544,7 544,9 101,71 100,78 0,171 0,169 261 0,2454276 16,124 544,7 544,9 101,42 100,35 0,171 0,169 262 0,2464596 16,290 544,7 544,9 100,33 99,44 0,171 0,169 263 0,2489188 16,155 544,7 544,9 101,09 100,34 0,171 0,169 264 0,2468718 16,194 544,7 544,9 100,96 99,98 0,171 0,169 265 0,2474867 16,033 544,7 544,9 101,87 100,83 0,171 0,169 266 0,2450127 16,195 544,7 544,9 101,02 100,03 0,171 0,169 267 0,2474862 16,120 544,7 544,9 101,20 100,28 0,171 0,169 268 0,246459 16,191 544,7 544,9 101,01 100,14 0,171 0,169 269 0,2474867 16,031 544,8 544,9 102,02 101,14 0,171 0,169 270 0,2450126 16,191 544,8 544,9 100,79 99,93 0,171 0,169 271 0,2474865 16,129 544,8 544,9 101,44 100,30 0,171 0,169 272 0,2464588 16,218 544,8 544,9 100,83 99,77 0,171 0,169 273 0,2478967 16,124 544,7 544,9 101,35 100,58 0,171 0,169 274 0,2464589 16,124 544,8 544,9 101,30 100,29 0,171 0,169 275 0,2464592 16,121 544,8 544,9 101,29 100,42 0,171 0,169 276 0,2464592 16,153 544,8 545,0 101,41 100,34 0,171 0,169 277 0,2468698 16,122 544,8 545,0 101,28 100,22 0,171 0,169 278 0,246459 16,192 544,8 545,0 100,96 99,91 0,171 0,169 279 0,2474864 16,121 544,8 545,0 101,46 100,48 0,171 0,169 280 0,2464594 16,381 544,8 545,0 99,74 98,80 0,171 0,169 281 0,2503425 16,123 544,8 545,0 101,33 100,34 0,171 0,169 282 0,2464572 16,150 544,8 545,0 101,16 100,24 0,171 0,169 283 0,2468701 16,218 544,8 544,9 100,84 99,71 0,171 0,169 284 0,247897 16,259 544,7 544,9 100,53 99,41 0,171 0,169 285 0,2485099 16,189 544,8 544,9 101,02 99,98 0,171 0,169 286 0,2474863 16,186 544,8 544,9 100,85 99,93 0,171 0,169 287 0,2474861 16,190 544,8 545,0 101,08 99,95 0,171 0,169 288 0,2474859 16,122 544,8 545,0 101,32 100,29 0,171 0,169 289 0,2464594 16,212 544,8 545,0 100,84 99,69 0,171 0,169 290 0,247897 16,124 544,8 544,9 101,51 100,21 0,171 0,169 291 0,2464591 16,123 544,8 544,9 101,36 100,43 0,171 0,169 292 0,2464588 16,147 544,7 544,9 101,26 100,01 0,171 0,169 293 0,2468702 16,216 544,7 544,9 100,61 99,83 0,171 0,169 294 0,247897 16,187 544,7 544,9 100,90 99,88 0,171 0,169 295 0,2474856 16,080 544,7 544,9 101,68 100,42 0,171 0,169 296 0,2458402 16,215 544,7 544,9 100,71 99,65 0,171 0,168 297 0,247897 Particulates Calculations Page 5 of 6 DATA 2017-07-25 EPA PI 20152 RUN 6 CAT 1 NO FAN 16,120 544,7 544,9 101,32 100,42 0,171 0,169 298 0,2464593 16,256 544,7 544,9 100,64 99,28 0,171 0,169 299 0,2485099 16,188 544,7 544,9 101,00 99,88 0,171 0,168 300 0,2474865 16,216 544,7 544,9 100,70 99,53 0,171 0,168 301 0,2478972 16,121 544,7 544,9 101,16 100,24 0,171 0,168 302 0,2464595 16,189 544,8 544,9 100,91 99,76 0,171 0,168 303 0,2474863 16,215 544,7 544,9 100,67 99,72 0,171 0,169 304 0,2478968 16,217 544,7 544,9 100,99 99,84 0,171 0,169 305 0,247897 16,189 544,7 544,9 100,85 99,80 0,171 0,169 306 0,2474883 16,147 544,7 544,9 101,29 100,10 0,171 0,169 307 0,2468706 16,048 544,7 544,9 101,68 100,59 0,171 0,169 308 0,2454272 16,281 544,7 544,9 100,28 99,25 0,171 0,169 309 0,2489183 16,118 544,8 544,9 101,38 100,25 0,171 0,169 310 0,2464589 16,188 544,8 544,9 100,85 100,15 0,171 0,169 311 0,2474781 16,189 544,7 544,9 100,75 99,74 0,171 0,169 312 0,247487 16,082 544,8 544,9 101,61 100,45 0,171 0,168 313 0,2458395 16,054 544,7 545,0 101,87 100,83 0,171 0,169 314 0,2454274 16,081 544,8 544,9 101,50 100,50 0,171 0,169 315 0,2458402 16,027 544,8 544,9 102,08 100,92 0,171 0,169 316 0,2450127 16,054 544,7 544,9 101,67 100,59 0,171 0,169 317 0,2454275 16,121 544,7 544,9 101,47 100,47 0,171 0,169 318 0,2464588 16,182 544,7 544,9 100,89 99,67 0,171 0,169 319 0,2474864 16,191 544,8 545,0 100,98 99,87 0,171 0,168 320 0,2474856 16,193 544,8 545,0 100,96 99,85 0,171 0,169 321 0,247487 Particulates Calculations Page 6 of 6 St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 20 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th APPENDIX 5: Participants Danick Power ing. v-p operation Services Polytests inc. 450.741.3636 www.polytests.com Maxime Martin Technicien Services Polytests inc. 450.741.3636 www.polytests.com William G. Engel Project engineer Hearthstone Justin White Product development manager Hearthstone St-jean-sur-Richelieu, July 31st 2017 Client: Hearthstone Project: PI-20152 Model: Castleton I 8031 Page 22 of 29 M_rap_EPAwoodstove V1 – 2015 july 30th APPENDIX 7: Operator’s manual Castleton I (Model 8031) Manual: 6400-41406 R: 10/10/17 Castleton I (Model 8031) Woodstove OWNER'S MANUAL Installation And Operating Instructions SAVE THIS OWNER’S MANUAL FOR FUTURE REFERENCE PLEASE READ THIS ENTIRE OWNER’S MANUAL BEFORE YOU INSTALL AND USE YOUR NEW CASTLETON 8031 WOOD STOVE. If this room heater is not properly installed, a house fire may result. To reduce the risk of fire, follow the installation instructions. Failure to follow these instructions can result in property damage, bodily injury, or even death. Conforms to UL Std. 1482 Certified to ULC Std. S627 CONTACT LOCAL AUTHORITIES WITH JURISDICTION (BUILDING DEPARTMENT or FIRE OFFICIALS), ABOUT PERMITS REQUIRED, RESTRICTIONS AND INSTALLATION INSPECTION IN YOUR AREA. Hearthstone Quality Home Heating Products, Inc ® Page 1 of 40 Castleton 8031 NOTES ON STOVE OPERATION AND EFFICIENCY Rating: You have purchased a Hearthstone Castleton 8031 tested to EPA Method 28R 40 CFR Part 60 where applicable. This stove is certified to comply with the U.S. Environmental Protection Agency 2020 particulate emissions standard using crib wood. It is certified at 0.69 gr/hr. emission rate and under specific test conditions has been shown to deliver heat at rates ranging from 13,781 to 24,292 Btu (output). This wood heater has a manufacturer-set minimum allowable low burn rate that must not be altered. It is against federal regulations to alter this setting or otherwise operate this wood heater in a manner inconsistent with operating instructions in this manual. Please refer to the Warranty section of this manual for registration instructions. In case of warranty claims, please contact the point of original sale or the nearest authorized Hearthstone dealer. Our dealer network processes all warranty claims. Authorized Hearthstone dealers can be located at www.hearthstonestoves.com. This heater is designed to burn natural wood only. Higher efficiencies and lower emissions generally result when burning air-dried seasoned hardwoods, as compared to softwoods or to green or freshly cut hardwoods. DO NOT BURN: Garbage, lawn clippings, material containing rubber (including tires), materials containing plastic, waste petroleum products paints or paint thinners, asphalt products, materials containing asbestos, construction or demolition debris, railroad ties, pressure treated wood, manure or animal remains, salt water driftwood or other previously salt water saturated materials, unseasoned wood, paper products, cardboard, plywood or particleboard. This prohibition against burning these materials does not prohibit the use of fire starters made from paper, cardboard, sawdust, wax and similar substances for the purpose of starting a fire in an affected wood heater. Burning these materials may result in a release toxic fumes, render the heater ineffective, cause smoke and may damage catalysts. Following the maintenance guidelines set forth in this manual will help insure the efficient use of your wood heater and minimize visible emissions. Having your stove inspected by a trained professional on a regular basis will greatly increase the potential for recognizing possible impacts to efficiency. Proper draft is important to the efficient operation of your heater. Refer to the Normal Operation section of this manual for information regarding adequate draft. Both excessive and sub-minimum draft can affect the efficiency of your wood heater. Excessive draft can lead to over-consumption of fuel, lower overall heating capacity of the stove and potential over firing. Low draft can result in inefficient burns, low heat output, expulsion of smoke into the living area when stove doors are opened and an increased potential for build-up of flammable materials in the flue. Efficiency: Efficiency was measured and weighted using EPA Method 28R and CSA B415-10 methodology. A weighted average was used to calculate the overall efficiency across all of the 4 burn rate categories using the higher heating value (HHV). The weighted average efficiency is 77% (HHV). To maximize the efficiency of your wood stove make sure it is sized properly for the space you plan to heat. An oversized stove will often be forced to burn at a lower and dirtier burn rate. Consult with your dealer for sizing and correctly placing the stove in your home. An incorrectly placed stove can greatly reduce efficiency. Maximizing the efficiency of your stove will heat your house quickly, burn cleaner and use less wood. Refer to the Choosing Firewood section of this manual for appropriate fuel selection. Seasoned firewood is typically at or near 20% moisture content. This can be measured with any number of hand-held moisture meters available through your local hearth shop. Follow instructions included with the meter you purchase to measure fuel wood moisture content. Burn only dry, seasoned wood as using wet wood will greatly reduce your efficiency. CO Emissions: The Castleton 8031 has the following CO emission rates by burn level: Category 1 (low) – .57 g/min., Category 2 (med. low) – .47 g/min., Category 3 (med. high) – .60 g/min. and Category 4 – 1.55 g/min. Wet wood or unapproved fuel described above can greatly affect the emissions of a wood burning stove. Smoke/Fire/CO Detectors: It is highly recommended that smoke and CO detectors be installed throughout the heated space when a wood burning heater is installed. Be certain to install these devices not only in the area where the wood appliance is located, but also in bedrooms, hallways leading to other areas of the house and all common areas of the heated space. Check the batteries in these devices and assure operation by performing whatever test operations are recommended by the manufacturer. Hearthstone Quality Home Heating Products, Inc ® Page 2 of 40 Castleton 8031 TABLE OF CONTENTS INTRODUCTION ..................................................................................................................... 3 CODES ................................................................................................................................................................... 3 SAFETY INFORMATION ............................................................................................................................................ 3 PERIODIC CHECKLIST ............................................................................................................................................. 4 EMERGENCY PROCEDURES .................................................................................................................................... 5 SPECIFICATIONS .................................................................................................................. 6 INSTALLATION ...................................................................................................................... 7 UNPACKING ............................................................................................................................................................ 7 PACK LIST .............................................................................................................................................................. 7 INSTALLING YOUR STOVE........................................................................................................................................ 7 HEARTH REQUIREMENTS & FLOOR PROTECTION...................................................................................................... 8 COMBUSTIBLE SURFACE REQUIRED CLEARANCES ................................................................................................. 10 CHIMNEY CONNECTOR SYSTEMS AND CLEARANCES FROM COMBUSTIBLE WALLS .................................................... 12 OUTSIDE AIR SUPPLY ........................................................................................................................................... 13 VENTING COMPONENTS & CONFIGURATION REQUIREMENTS ................................................................................... 14 INSTALLING IN A MOBILE HOME ............................................................................................................................. 18 OPERATION ......................................................................................................................... 18 CONTROLS AND FEATURES ................................................................................................................................... 19 BUILDING A FIRE .................................................................................................................................................. 21 BREAKING IN YOUR WOOD STOVE ........................................................................................................................ 21 NORMAL OPERATION ............................................................................................................................................ 22 CATALYTIC COMBUSTOR OPERATION .................................................................................................................... 23 MAINTENANCE .................................................................................................................... 24 CATALYTIC COMBUSTOR INSPECTION AND REPLACEMENT PROCEDURES ................................................................ 24 INSPECTING THE CATALYST ................................................................................................................................... 25 REPLACING THE CATALYST .................................................................................................................................... 26 REPLACING THE BAFFLE ....................................................................................................................................... .26 GLASS REPLACEMENT PROCEDURES .................................................................................................................... 27 CREOSOTE FORMATION & REMOVAL ..................................................................................................................... 27 GASKETS ............................................................................................................................................................. 27 GLASS ................................................................................................................................................................. 28 TROUBLESHOOTING .......................................................................................................... 28 TROUBLESHOOTING GUIDE ................................................................................................................................... 30 REPLACEMENT PARTS & OPTIONAL ACCESSORIES ................................................................................................. 32 SAFETY LABEL ................................................................................................................... 33 WARRANTY .......................................................................................................................... 34 Hearthstone Quality Home Heating Products, Inc ® Page 3 of 40 Castleton 8031 INTRODUCTION Thank you for purchasing a Castleton 8031 woodstove from Hearthstone Quality Home Heating Products. This stove will provide years of comfortable heat. This stove combines the warmth and comfort of soapstone and cast iron with the efficiency of advanced catalytic technology. The Castleton 8031 blends modern technology with the unique beauty and qualities of cast iron. We trust that you will appreciate the quality of this handcrafted product. Your Castleton 8031 woodstove burns very efficiently, and produces a large amount of heat. However, you should not consider your Castleton 8031 the primary heat source for your home. The Castleton 8031’s large glass window allows you to enjoy the fire from a variety of locations in the room. Please read this manual in its entirety. Its purpose is to familiarize you with your stove's safe installation, proper break-in, operation and maintenance. It contains extremely important information so keep it handy and refer to it often. A qualified heating technician may need this owner’s manual as a reference when installing this stove in your home. There are national, state, and local building codes that direct the technician on how to install your stove. These codes stipulate the dimension of stovepipe and clearances to walls, ceilings, hearth, and other combustible surfaces. The codes exist to reduce the risk of fire. Failure to follow these instructions can result in fire, property damage, bodily injury, and even death. Install the stove in a safe, open area, away from traffic flow, doors, and hallways. If possible, try to install the stove near an existing chimney and chimney connector. It is extremely important to install this stove with the proper clearance from combustible surfaces. You can purchase specific connector pipe and special wall coverings as specified by this manual and the NFPA 211 code to protect combustible surfaces. As a general rule, keep furniture, drapes, curtains, wood, paper, and other combustibles at least 36 inches (92 cm) away from the stove. Never install the stove in or near a storage location for gasoline, kerosene, charcoal lighter fluid or any other flammable liquids. Install the stove in your central living area to allow heat to radiate naturally to distant rooms. Do not install your stove in a poorly insulated area. This is inefficient and would likely result in higher fuel usage. • SAFETY NOTICE: AN IMPROPERLY INSTALLED STOVE CAN RESULT IN A HOUSE FIRE. FOR YOUR SAFETY, CAREFULLY FOLLOW THE INSTALLATION DIRECTIONS. CONTACT LOCAL BUILDING OR FIRE OFFICIALS ABOUT RESTRICTIONS AND INSTALLATION INSPECTION IN YOUR AREA. The safety of your stove will depend on many factors, some of which include: distance to combustible objects, correct venting, and adequate chimney maintenance. Should you have any questions, do not hesitate to contact your dealer for additional information. Contact your dealer for any necessary warranty service. This Castleton 8031 stove is warranted by: Hearthstone Quality Home Heating Products, Inc® 317 Stafford Ave. Morrisville, Vermont 05661, USA www.Hearthstonestoves.com CODES When you install your Castleton 8031 woodstove, it is imperative that you adhere to all Federal and local codes. Obtain these codes from either of the following sources: American National Standards Institute, Inc. (ANSI) 1430 Broadway New York, NY 10018 www.ansi.org National Fire Protection Association, Inc. (NFPA) Battery March Park Quincy, MA 02269 www.nfpa.org If you are installing your Castleton 8031 in a mobile or manufactured home, follow the guidelines described in the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (United States). SAFETY INFORMATION Read and understand this Owner's Manual thoroughly before installing and using this stove. Hearthstone Quality Home Heating Products, Inc ® Page 4 of 40 Castleton 8031 Make sure to install your stove: • According to the manufacturer's recommendations • In accordance with all applicable codes • With the proper sized chimney When using your stove, follow these safety precautions: • Never modify this stove in any way. • Never burn kiln dried, painted or treated wood in this stove. • DO NOT BURN GARBAGE. Never burn garbage or trash, colored or glossy paper, solvents, plywood, artificial logs, cardboard, or driftwood, in this stove. • Never burn coal in this stove. • DO NOT BURN FLAMMABLE FLUIDS. • DO NOT USE CHEMICALS OR FLUIDS TO START THE FIRE. Never use gasoline, kerosene, charcoal lighter fluid, or other flammable fluids to start or invigorate the fire. These fuels will cause dangerous burning conditions in the stove. Keep all such materials away from the stove. • Never use a wood grate or other device to elevate the fire. • Never allow logs in the firebox to hit the glass when the door is closed. • Never slam the door or use the door to force wood in to the stove. • Never over-fire your stove. (See page 23) • Never put articles of clothing or candles on a hot stove. • Never connect the stove to a flue used by another appliance. Other safety guidelines: • Keep all combustible items such as furniture, drapes, clothing, and other items, at least 36" (0.92 m) from the stove (See page 9) • Install a smoke detector, preferably in an area away from your wood stove. • Keep a fire extinguisher handy. We recommend the type rated "A B C." • Dispose of ashes properly (See page 23). • Keep children and pets away from the stove when it is burning; they could be seriously injured by touching a hot stove. • Clean your chimney system as needed. (See page 29) • Outside combustion air may be required if: 1. This solid-fuel-fired appliance does not draw steadily, smoke rollout occurs, fuel burns poorly, or back-drafts occur whether or not there is combustion present. 2. Existing fuel-fired equipment in the house, such as fireplaces or other heating appliances, smell, do not operate properly, suffer smoke roll-out when opened, or back-draft whether or not there is combustion present. 3. Opening a window slightly on a calm (windless) day alleviates any of the above symptoms. 4. The house is equipped with a well-sealed vapor barrier and tight fitting windows and/or has any powered devices that exhaust house air. 5. There is excessive condensation on windows in the winter. 6. A ventilation system is installed in the house. If these or other indications suggest that infiltration air is inadequate, additional combustion air should be provided from the outdoors. Outside combustion air can be provided to the appliance by using the optional outside air kit #90-53300 PERIODIC CHECKLIST Perform each of these tasks at the specified intervals. At the End of Every Week: • Empty ashes from the firebox, sooner if the firebox is full. At the Beginning of Every Other Month: • Depending upon your use of the stove, visually inspect the chimney connector and chimney for creosote. (see page 29) • Check door seals using the "dollar bill test." - When the stove is cool, shut the door on a dollar bill. If the bill pulls out without any resistance, then your stove’s door is not sealing properly. To tighten the seal, adjust the door latch mechanism or change the door gasket. (Refer to page 29.) Hearthstone Quality Home Heating Products, Inc ® Page 5 of 40 Castleton 8031 • Inspect the face of the catalytic combustor for fly ash and soot. Use a soft-bristled brush to remove if present. It is recommended to visually inspect the catalytic combustor at least 3 times during the heating season, or every 2-3 months. At the End of Every Season: • Dismantle the chimney connector and clean it thoroughly. Replace any pieces that show signs of rust or deterioration. • Inspect and, if necessary, clean your chimney. • Clean out the inside of the stove thoroughly. • Check and clean the catalytic combustor, if necessary • Inspect all door gasket material and replace if worn, frayed, cracked or extremely hard. EMERGENCY PROCEDURES Establish a routine for the fuel, wood burner and firing technique. Check daily for creosote build-up until experience shows how often you need to clean to be safe. Be aware that the hotter the fire the less creosote is deposited, and weekly cleaning may be necessary in mild weather even though monthly cleaning may be enough in the coldest months. Contact your local municipal or provincial fire authority for information on how to handle a chimney fire. Have a clearly understood plan to handle a chimney fire If you have a stovepipe or chimney fire, follow these instructions: 1. If the fire is too threatening, leave the area and call the fire department immediately! If not, perform the next three steps. 2. Close the primary air control. 3. Close the stovepipe damper (if present). 4. Close the bypass damper 5. Keep the stove front door closed! • WARNING: DO NOT ATTEMPT TO PUT OUT A STOVEPIPE OR CHIMNEY FIRE BY THROWING WATER ONTO THE STOVE, STOVEPIPE, OR CHIMNEY. THE EXTREMELY HIGH TEMPERATURE OF SUCH FIRES CAN CAUSE INSTANTANEOUS STEAM AND SERIOUS BODILY HARM. Once the chimney fire expires, leave the primary air control and bypass handle closed and let the fire in the stove die out completely. Inspect the stove, stovepipe, and chimney thoroughly for any sign of damage before firing the stove again. You must correct any damage before using your stove again. Hearthstone Quality Home Heating Products, Inc ® Page 6 of 40 Castleton 8031 SPECIFICATIONS Maximum Heat Output: 45,000 BTUs per hour of cordwood (based on independent laboratory test results). Floor Size of Heated Area: Up to a maximum of 1,500 square feet. Factors unique to your home can reduce the square footage the stove will heat. Home insulation value, number and efficiency of windows, floor plan, stove placement, quality of the fuel and other conditions may limit the heating ability of the stove. Firebox Capacity: 1.9 cubic feet. Maximum Log Length: Up To 18” (45.7cm). Emissions: .69 g/hr. Burn Time: Up to 8+ hrs. (Heat Life™: Up to 10 hours) Note: The amount and weight of wood contained per cubic foot of firebox volume can vary from 10 to 25 lbs. per cubic foot depending on type of wood, moisture content, packing density and other factors. Stove Dimensions: Height: 27 1/2” (69.8cm) Width: 25 1/2" (64.7cm) Depth: 21 7/8" (55.5cm) Weight: 464 lbs. (210 kg) Connector Size: 6" (152 mm) diameter Metal Chimney: 6" (152 mm) inside diameter Masonry Chimney: 6” (152 mm) inside diameter (round flue), 8” x 8” (203 x 203 mm) (square flue) Crate Dimensions: H-39” W-29” L-36” or 99x73.7x 91.5cm (add 4” or 10.2cm for pallet). Optional Equipment: Outside Air Kit 90-53300 Blower 90-57210 Spark Screen 90-69300 Rear Heat Shield 90-68300 Figure 1 – Castleton 8031 Dimensions Hearthstone Quality Home Heating Products, Inc ® Page 7 of 40 Castleton 8031 INSTALLATION UNPACKING Hearthstone packages your Castleton 8031 woodstove with the greatest care so that it ships safely. Under certain circumstances, however, damage may occur during transit and handling. When you receive the Castleton 8031, carefully unpack and inspect the stove and all accompanying parts. Ensure that all parts are included in the ash pan. If any parts are damaged or missing, please contact your authorized Hearthstone dealer immediately. PACK LIST Castleton 8031 Woodstove Owner’s Manual Wood Handles, Screws, And Washers (See Illustration 1 on page 8 for installation) Canadian Handle Kit 90-71310 (Where Applicable) The door and bypass handles are shipped inside the stove to protect them during shipping and installation. It is best not to install them until after stove is moved into its final location. For US installations, the handles can be installed directly on the stove. For Canadian installations, use the removable Canadian Handle Kit 90-71310 supplied with stove and DO NOT permanently install handles directly to stove. The label is attached by a cable to the bottom of the stove. Take care when lifting the stove not to damage the label or cable. After final positioning of the stove, the label may be stored in the holding clip on the bottom shield of the stove. Figure 2 - Label Location Installing Your Stove Choose a place to install your Castleton 8031 woodstove. Consider the location of your stove for optimum heating efficiency. In general, it is better to place your stove in a main living area, rather than in a basement or other confined space. Inspect this location to make sure that the stove and stovepipes will have the required clearance from combustible materials that are near the stove. Combustibles include walls, floor, ceiling, and chimney chase. You must carefully consider the clearances to all of these combustibles before actually connecting your stove. If the floor is made of combustible material, then a non-combustible floor protector is required between the floor and the stove. An example of a non- combustible floor protector is a hearth constructed with a continuous layer of tile, brick, slate, glass or another non-combustible facing. There is no R-value requirement. If you lift your stove from underneath, be sure to temporarily remove the lower heat shield to avoid damage. Once the stove is installed in position, replace the lower heat shield. The lower heat shield is required for safe operation. If you use a rear connector pipe, ensure it is listed with Underwriter’s Laboratories. Check the listing of your pipe with UL for the correct clearances. The diagrams in this manual represent typical installations, but are specific to the Simpson Dura- Vent DVL brand. Clearances to NFPA Code 211 Protected Surfaces You can reduce the clearances to combustible surfaces by using any National Fire Protection Agency (NFPA) approved wall protection system with additional approval of the regulatory authority having jurisdiction in your area.. Please refer to NFPA Code 211 for specifications and complete details. You can obtain this information directly from the NFPA National Fire Protection Agency Batterymarch Park Quincy, MA 02269 1-800-344-3555 1-617-770-3000 www.nfpa.org Hearthstone Quality Home Heating Products, Inc ® Page 8 of 40 Castleton 8031 Illustration 1 – Handle Installation (US) HEARTH REQUIREMENTS & FLOOR PROTECTION Ensure you protect combustible flooring with a covering of noncombustible material. The Castleton 8031 does not require an insulated hearth pad. The minimum floor protection must be met under the stove and extend beyond the stove as follows: The minimum floor protection for US installations is 37in x 31-1/2in. The minimum floor protection for installations in Canada is 47in x 41in. Hearthstone Quality Home Heating Products, Inc ® Page 9 of 40 Castleton 8031 Figure 3 – Hearth Dimensions Hearthstone Quality Home Heating Products, Inc ® Page 10 of 40 Castleton 8031 COMBUSTIBLE SURFACE REQUIRED CLEARANCES Note: Dimensions shown in the following figures are from the top casting of the stove unless otherwise indicated. It is very important to follow minimum clearances for chimney connectors to combustibles such as walls and ceilings when installing the stove near combustible surfaces. Figure 4 – Clearance to Combustibles Parallel Corner Corner Clearances ABCDEF Single wall Connector – No Rear Heat Shield 17”-44cm 15”-39cm 20”-51cm 29.25”-75cm 8”-21cm 20.5”-53cm Single Wall Connector – With Rear Heat Shield 17”-44cm 9”-23cm 14”-36cm 29.25”-75cm 8”-21cm 20.5”-53cm Double Wall Connector – No Rear Heat Shield 17”-44cm 15”-39cm 20”-51cm 29.25”-75cm 8”-21cm 20.5”-53cm Double Wall Connector – With Rear Heat Shield 17”-44cm 8”-21cm 13”-33cm 29.25”-75cm 8”-21cm 20.5”-53cm Alcove W/Single Wall Conn – No Rear Heat Shield 17”-44cm 16”-41cm 21”-54cm 29.25”-75cm 8”-21cm 20.5”-53cm Alcove W/Single Wall Conn – With Rear Heat Shield 17”-44cm 16”-41cm 21”-54cm 29.25”-75cm 8”-21cm 20.5”-53cm Alcove W/Dbl Wall Conn – No Rear Heat Shield 17”-44cm 16”-41cm 21”-54cm 29.25”-75cm 8”-21cm 20.5”-53cm Alcove W/Dbl Wall Conn – With Rear Heat Shield 17”-44cm 16”-41cm 21”-54cm 29.25”-75cm 8”-21cm 20.5”-53cm Alcove Clearances (inches) Unprotected Surfaces Protected Surfaces (NFPA-211) Minimum alcove width 59” – 149.9cm See NFPA-211 Maximum alcove depth 52” – 132.0cm See NFPA-211 Min. Alcove ceiling from floor with single wall connector 60” – 152.4cm See NFPA-211 Min. Alcove ceiling from floor with double wall connector 60” – 152.4cm See NFPA-211 FOR REAR HEAT SHIELD, USE KIT #90-68300 Hearthstone Quality Home Heating Products, Inc ® Page 11 of 40 Castleton 8031 Figure 5 Chimney Connector Clearances Single Wall Pipe Double Wall Pipe Through the wall top flue or direct rear exit With Heat Shield** Without Heat Shield** With Heat Shield** Without Heat Shield** A 11” (27.94cm) 17” (43.2cm) 10” (25.4cm) 17” (43.2cm) B 16” (40.6cm) 22” (55.9cm) 15” (38.1cm) 22” (55.9cm) *For double wall pipe clearance to ceiling, refer to pipe manufacturer specifications. ** Rear Heatshield, kit #90-68300 See Parallel Clearance to Combustibles for clearances to the sides of the stove. Hearthstone Quality Home Heating Products, Inc ® Page 12 of 40 Castleton 8031 CHIMNEY CONNECTOR SYSTEMS AND CLEARANCES FROM COMBUSTIBLE WALLS FOR RESIDENTIAL HEATING APPLIANCES A. Minimum 3.5in thick brick masonry all framed into combustible wall with a minimum of 12in. brick separation from clay liner to combustibles. The fire clay liner shall run from outer surface of brick wall to, but not beyond, the inner surface of chimney flue liner and shall be firmly cemented in place. B. Solid-insulated, listed factory-built chimney length of the same inside diameter as the chimney connector and having 1in. or more of insulation with a minimum 9in. air space between the outer wall of the chimney length and combustibles. C. Sheet steel chimney connector, minimum 24 gauge in thickness, with a ventilated thimble, minimum 24 gauge in thickness, having two 1in. air channels, separated from combustibles by a minimum of 6in of glass fiber insulation. Opening shall be covered, and thimble supported with a sheet steel support, minimum 24 gauge in thickness. D. Solid insulated, listed factory-built chimney length with an inside diameter 2in. larger than the chimney connector and having 1in. or more of insulation, serving as a pass-through for a single wall sheet steel chimney connector of minimum 24 gauge thickness, with a minimum 2in. air space between the outer wall of chimney section and combustibles. Minimum length of chimney section shall be 12in. chimney section spaced 1in. away from connector using sheet steel support plates on both ends of chimney section. Opening shall be covered, and chimney section supported on both sides with sheet steel supports securely fastened to wall surfaces of minimum 24-gauge thickness. Fasteners used to secure chimney section shall not penetrate chimney flue liner. Hearthstone Quality Home Heating Products, Inc ® Page 13 of 40 Castleton 8031 Figure 6 Trim and Mantle Clearances OUTSIDE AIR SUPPLY (Optional Kit #90-53300) You can connect an outside air source directly to this stove using an optional outside air kit. The advantage of providing outside air directly to the stove is that the air used by the stove for combustion is taken from outside the residence rather than from within the room where the stove is located. The outside air kit for this stove allows for the direct connection of the stove's air intake to a minimum 3" (76 mm) diameter duct (supplied by others)* which leads to the outside of the house. When considering placement of the duct from the outside of the house to the hearth, keep in mind the need to avoid structural members of the house. The outside air kit attaches to the underside of the stove. Refer to the instructions provided with the kit for installation. *An adaptor for 4” duct is available if needed. KIT #90-53308 Figure 7 – Outside Air Kit Detail The International Residential Code (IRC) does not allow the outside air duct to terminate higher than the appliance. Some building officials restrict vertical rise in the duct’s termination. Hearthstone recommends the termination be at the same level, or lower than the air intake on the stove. Locate the termination of the duct on the outside wall of the home in such a manner to avoid the possibility of obstruction by snow, leaves or other material. Screen the termination using ¼” x ¼” mesh rodent screen and cover it with a rain/wind proof hood (flex pipe, outside termination, mesh, and hood supplied by others) Contact your dealer for availability. Hearthstone Quality Home Heating Products, Inc ® Page 14 of 40 Castleton 8031 VENTING COMPONENTS & CONFIGURATION REQUIREMENTS • DO NOT CONNECT THIS UNIT TO A CHIMNEY FLUE USED BY ANOTHER APPLIANCE • Single wall connector that is at least 24 MSG or 25 MSG blued steel stovepipe. • Double wall connector (Rear pipe) which is used with a listed, factory-built “Type HT" chimney or with a masonry chimney to reduce clearances, is available from several manufacturers, your dealer can help you choose. Some air insulated connector pipe models available are Simpson Dura Vent DVL and Metalbestos DS. Security, GSW and Ameritec also have acceptable Rear connector pipe. • When used in a mobile home, a spark arrester is required. (See page 18) • The chimney connector cannot pass through a floor or ceiling, nor any attic or roof space, closet or similar concealed space. Where venting requires passage through a wall or partition of combustible construction, the installation must conform to NFPA Code 211 or CAN/CSA - B365. • It is very important to follow minimum clearances for chimney connectors to combustibles such as walls and ceilings when installing the stove. Typical chimney connector clearances are outlined below. The single wall clearances are generic; the double wall clearances shown are specifically for Simpson DuraVent DVL and may vary with other brands. Check the specifications from the manufacturer of your connector. COMPONENTS OF A VENTING SYSTEM The complete venting system consists of several components: chimney connector, wall thimble, wall pass-through, chimney, and liner. It is absolutely necessary that you install all of these components and maintain the clearances to combustibles discussed earlier to ensure a safe stove installation. Failure to follow these instructions and specified components or using make-shift compromises can result in fire, property damage, bodily injury, and even death. Be sure to follow the manufacturer’s instructions to maintain an effective vapor barrier at the location where the chimney of other component penetrates the exterior of the structure. To protect against the possibility of a house fire, you must properly install and constantly maintain the venting system in good condition. Be sure to inspect the chimney connector and keep it clean. Upon inspection, immediately replace rusted, cracked, or broken components. • The chimney connector is the stovepipe from the woodstove to the chimney. The chimney connector stovepipe is 6" (152 mm) diameter, 24 MSG or 25 MSG blued steel connector pipe. Do not use aluminum or galvanized steel pipe - they cannot withstand the extreme temperatures of a wood fire. • The thimble is a manufactured (or site- constructed) device installed in combustible walls through which the chimney connector passes to the chimney. It keeps the walls from igniting. You must use a wall thimble when installing a chimney connector through a combustible wall to the chimney. • A wall pass-through (or chimney support package) also keeps the walls from igniting. You must use one when connecting through a wall or ceiling to a prefabricated chimney. • Only install this stove to a lined masonry chimney or an approved high temperature prefabricated residential type building heating appliance chimney. Do not connect this stove to a chimney serving another appliance; you will compromise the safe operation of both the wood stove and the connected appliance. • A liner is the UL 1777 or ULC S635 (for factory built fireplace or masonry) chimney. You must connect your stove to a chimney comparable to those recommended in this manual. Do not use stovepipe as a chimney. Use stovepipe for freestanding installations only to connect the stove to a proper chimney. • WARNING: DO NOT CONNECT THIS APPLIANCE TO ANY AIR DISTRIBUTION DUCT OR SYSTEM. INSTALLING A VENTING SYSTEM Attach stovepipe sections to the flue collar and to each other with the crimped end toward the stove. If creosote builds up, this allows the creosote to run into the stove and not on the outside of the stovepipe or onto the stove. Secure all joints, including attaching the stovepipe to the stove's flue collar, with three sheet metal screws. Install #10 x 1/2" (3 mm x 13 mm) sheet metal screws into the holes pre-drilled in the flue collar. Disregarding the screws can cause joints to Hearthstone Quality Home Heating Products, Inc ® Page 15 of 40 Castleton 8031 separate from the vibrations that result from a creosote chimney fire. You can simplify connecting stovepipe by using additional accessories such as telescoping pipes, slip-connectors or clean-out tees. These accessories ease the periodic inspection of your chimney, as well as allow you to dismantle the stovepipe easily (without moving the stove). Install the stove as close as practical to the chimney, while maintaining all proper clearances. Install stovepipe that is as short and as straight as possible. Horizontal runs of stovepipe must always rise away from the stove at a minimum of 1/4" per foot (21mm/m). We do not recommend long runs of stovepipe to increase heat dispersal. Longer lengths of stovepipe, or more connecting elbows, than necessary increase the chances of draft resistance and the accumulation of creosote buildup. In general, you do not need to install a stovepipe damper with the Castleton 8031. Some installations, however, could benefit from a stovepipe damper, such as a tall chimney which can create a higher than normal draft. In such cases, a damper can help regulate the draft. The Castleton 8031 requires a draft between 0.06" and 0.1" WC. For drafts above 0.1" WC, install a stovepipe damper. Check the draft at stove installation time. Remember, the NFPA recommends minimum clearances for chimney connectors to combustibles such as walls and ceilings. Once the stove is installed at safe distances from these combustible surfaces, it is also important to maintain these connector clearances for the remainder of the installation. CONNECTING THE STOVE TO A CHIMNEY You can install your Castleton 8031 to a prefabricated metal chimney, or to a masonry chimney. This room heater must be connected to (1) a listed Type HT (2100° F) chimney per UL 103 or ULC S629, or (2) a code-approved masonry chimney with a flue liner. The chimney size should not be less than the flue collar, or more than three times greater than the cross-sectional area of the flue collar. We recommend installing a cleanout tee where possible to simplify chimney cleaning and maintenance. Connecting to a Prefabricated Metal Chimney There are two ways to install a prefabricated metal chimney: • An interior installation where the chimney passes inside the residence through the ceiling and roof. • An exterior installation where the chimney passes through the wall behind the stove then up the outside of the residence. Whenever possible, choose an interior chimney. An interior chimney heats up quickly and retains its heat; thus promotes a better draft and discourages the formation of creosote. An exterior chimney does not benefit from the warmth of the building, so it typically operates at lower flue temperatures than an interior chimney and may experience increased creosote accumulation. When connecting the Castleton 8031 to a prefabricated metal chimney, you must follow, precisely, the manufacturer's installation instructions. Use only Type HT (2100° F), prefabricated metal chimneys listed per UL 103 or ULC S629 standards. Ensure the size of the prefabricated chimney’s flue is appropriate for the Castleton 8031. The Castleton 8031 requires a 6" (152 mm) inside diameter flue for new installations. A 6” diameter flue provides adequate draft and performance. You can use an 8" (203 mm) diameter existing flue with a reducer. An oversized flue contributes to creosote accumulation. (In this case, bigger is NOT better.) When purchasing a prefabricated chimney to install with your stove, Ensure you also purchase from the same manufacturer the wall pass-through (or ceiling support package), "T" section package, fire-stops (when needed), insulation shield, roof flashing, chimney cap, and any other required accessories. Follow the manufacturer’s instructions when installing the chimney and accessories. In addition, ensure you maintain all manufacturers’ recommendations for the proper clearances to the chimney. Connection to a Masonry Chimney Consider two primary elements when connecting your stove to a masonry chimney: the chimney itself and the thimble where the stovepipe connects to the chimney. Use only code approved masonry chimneys containing a proper flue liner. Before connecting to a masonry chimney, hire a professional to examine the chimney for cracks, loose mortar, and other signs of deterioration and blockage. If the chimney needs repair, complete Hearthstone Quality Home Heating Products, Inc ® Page 16 of 40 Castleton 8031 them before installing and using your stove. Do not install your stove until the chimney is safe for use. Ensure the chimney’s cleanout is complete and working properly. To avoid a loss of draft, the cleanout door must close completely and provide a tight seal. If the cleanout door leaks, the chimney will cool, your stove will perform poorly, and creosote can form. Ensure the size of the chimney’s flue is appropriate for this stove and that it is not too large. Use a masonry chimney with a maximum 6” Diameter or 8" x 8" (203 mm x 203 mm) tile size for best results. An oversized flue contributes to the accumulation of creosote. Use the following checklist to ensure that your masonry chimney meets these minimum requirements: MASONRY CHIMNEY WALL CONSTRUCTION: • Mortared brick or modular block at least 4" (102 mm) thick – must use liner • A mortared rubble or stone wall – must use liner FLUE LINER OPTIONS: • Tile - minimum wall thickness of 5/8" (16 mm), installed with refractory mortar, and with at least 1" (25 mm) air space around the liner • Stainless steel - UL listed 6” diameter, insulated or wrapped liner, or the space around the liner filled with vermiculite or suitable material (these keep the liner warmer for better performance) • Ensure any equivalent flue liner is a listed chimney liner system meeting type HT requirements or other approved material. INTERIOR CHIMNEY REQUIREMENTS: • Must have at least 2" (51 mm) clearance to combustible materials • Must install fire stops at the spaces where the chimney passes through floors and/or ceiling • Any insulation material must be at least 2" (51 mm) from the chimney EXTERIOR CHIMNEY REQUIREMENTS: • At least 1" (25 mm) clearance to combustible materials CHIMNEY HEIGHT REQUIREMENTS (SEE FIGURE 9): • At least 3 feet (0.9 m) higher than the highest part of the roof opening through which it passes. • At least 2 feet (0.6 m) higher than any part of the roof within 10 feet (3 m) measured horizontally from the top of the chimney. The recommended minimum chimney height is 10 feet (3 m) off the floor. The recommended maximum chimney height is 30 feet (9m).The Castleton 8031 requires a draft between 0.06” and 0.1” water column. Ensure your chimney is long enough to provide the minimum draft, and use a damper if your installation has a required chimney height that provides too much draft. 3'-0" MINIMUM 10'-0" 2'-0" MINIMUM 3'-0" MINIMUM 2'-0" MINIMUM Figure 8 – Chimney Height Requirements Hearthstone Quality Home Heating Products, Inc ® Page 17 of 40 Castleton 8031 Figure 9 – Typical Chimney Configuration Hearthstone Quality Home Heating Products, Inc ® Page 18 of 40 Castleton 8031 INSTALLING IN A MOBILE HOME Follow these special requirements for installing your stove in a mobile home. • Install the stove in accordance with 24 CFR, Part 3280 (HUD) • An outside air kit must be used in all mobile home installations. See page 12 for details. • Permanently attach the stove to your mobile home’s floor. Use the shipping clips that came with the stove and fasteners long enough to attach securely to the subfloor. (The clips and fastener heads may be painted to minimize visibility). Figure 10 - Lock Down Detail • Install a Mobile Home Chimney & Connector Kit conforming to US/UL103 or CAN/ULC-S629, Standard for Factory-Built Chimneys. The system must be removable for transportation and meet all applicable local and federal guidelines for termination height. Each kit must include: Stainless spark arrester cap, storm collar, Adjustable vented flashing – 0/12 – 6/12, Two 24” chimney pipes, 24” support box with built-in starter section and trim.  Failure to follow these instructions and specified components or using make-shift compromises can result in fire, property damage, bodily injury, and even death. • WARNING: DO NOT INSTALL IN A SLEEPING ROOM IN A MOBILE HOME. • CAUTION: MAINTAIN THE STRUCTURAL INTEGRITY OF THE MOBILE HOME WALLS, FLOOR, CEILING, AND ROOF WHEN INSTALLING AND USING YOUR STOVE. • Burning any fuel other than wood in this unit could generate dangerous levels of carbon monoxide within the living space. • THE FRONT DOOR MUST REMAIN CLOSED WHEN IN OPERATION EXCEPT FOR START UP AND LOADING. Leaving the door open during use could cause any smoke or fire detectors in the home to be set off or a fire could escape the firebox and start the room on fire. • If this unit is installed in a mobile home, care must be taken to ensure adequate air is available. If not enough air is available it could starve the room of all the oxygen. (See page 27 for more details) • CAUTION: REMOVE THE CHIMNEY WHEN TRANSPORTING THE MOBILE HOME! • Be sure to follow the manufacturer’s instructions to maintain an effective vapor barrier at the location where the chimney of other component penetrates the exterior of the structure. Figure 11 – Mobile Home Installation Hearthstone Quality Home Heating Products, Inc ® Page 19 of 40 Castleton 8031 OPERATION Once your Castleton 8031 is installed, you are ready to light a fire. Every installation, season’s firewood, and operator’s technique varies. Learn how to use your stove most efficiently for your installation. We can give you the basic principles, but only you can ensure maximizing the potential of your stove while also operating it safely. • WARNING: HOT WHILE IN OPERATION! KEEP CHILDREN, PETS, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE SKIN BURNS. Read this entire chapter before lighting your first fire. It explains the controls and features of your wood stove, how to choose firewood, and how to use your stove on a daily basis. CONTROLS AND FEATURES Before lighting any fires, become familiar with the location and operation of your stove's controls and features and learn how to use them (See Figure 12). For your own safety, do not modify these features in any way. We recommend you use fireplace gloves when the stove is in operation and hot. Figure 8 - Controls & Features FRONT DOOR HANDLE: The firebox door allows you to load wood into your stove; a wood handle operates the door. To open the door, pull up on the handle and swing the door away from the stove. To latch the door, push the door tightly towards the firebox then continue to push the handle in and down until it latches shut. Gently pull on the door handle to make sure it is properly latched. PRIMARY AIR CONTROL: The primary air control lever is located under the ash lip. The primary air control allows you to regulate the amount of air entering the firebox. Generally, the more air allowed into the firebox, the faster the rate of burn and the higher the heat output; conversely, less air creates a slower burn, with lower heat output. For maximum airflow, move the lever left as far as possible; move the lever right as far as possible for minimum airflow (does not close completely). Figure 9 – Air Control BYPASS HANDLE: The bypass handle controls the bypass door inside the stove. When the handle is pointed towards the front of the stove, the bypass door is open, and when the handle is pointed towards the rear of the stove, the bypass door is closed. The bypass door directs the flow of combustion products through or around the catalytic combustor. When the bypass handle is open, combustion products are directed around the catalytic combustor. The bypass handle should be open when first staring a fire until the catalytic combustor heats up to activation temperature, and whenever opening the front door to load the stove. When the bypass handle is closed, combustion products are directed through the catalytic combustor. The bypass handle should be closed once the catalytic combustor heats up to activation temperature, and remain closed whenever the stove is burning and in the active temperature range. Hearthstone Quality Home Heating Products, Inc ® Page 20 of 40 Castleton 8031 Figure 14 – Bypass Closed Figure 15 – Bypass Open CATALYST PROBE: The catalyst probe monitors the downstream temperature of the catalyst, and indicates when the stove is in the active range for the catalyst. When the stove is in the “active” range, the bypass handle should be closed. When the stove is in the “Inactive” range, the bypass handle should be opened until the stove heats up. If the probe is in the “Too Hot” range, keep the door closed, fully close the air control, and allow the stove to cool down until the probe falls into the “Active” Range. Once the catalyst probe has reached the active range, heat generated from burning smoke keeps the catalyst warm and active as long as fuel remains in the stove. The Castleton 8031 typically operates in the 800 ⁰F to 1300 ⁰F range. Figure 16 – Catalyst Probe CHOOSING FIREWOOD Burn only natural firewood (known as cordwood) in the Castleton 8031 Model 8640 Wood Heater. This stove is not designed to burn other fuels. • CAUTION: DO NOT USE CHEMICALS OR FLAMMABLE FLUIDS TO START THE FIRE. DO NOT USE CHARCOAL, PELLETS, COAL, ARTIFICIAL LOGS OR ANY OTHER MATERIALS AS FUEL; THEY ARE NOT SAFE. DO NOT BURN GARBAGE OR FLAMMABLE FLUIDS. • THE USE OF UNAUTHORIZED FUEL SUCH AS COAL COULD PRODUCE HIGH LEVELS OF CARBON DIOXIDE IN THE LIVING SPACE. AT HIGH LEVELS CARBON DIOXIDE COULD RESULT IN PERSONAL INJURY OR DEATH. The quality of your firewood directly affects heat output, duration of burn and performance of your stove. Softwoods generally burn hotter and faster, while hardwoods burn longer and produce better coals. Density and moisture content are two critical factors to consider when purchasing wood for your stove. The following is a list of some wood species and their relative BTU (British Thermal Unit) content. The higher the BTU content, the longer the burn. Firewood with higher BTUs is generally ideal for a wood stove Wood Heat Value: Sorted By Btu Content Common Name Lb/ cord MBTU/ cord High Osage Orange (Hedge) 4,728 32.9 Hickory, Shagbark 4,327 27.7 Hop Hornbeam (Ironwood) 4,267 27.3 Beech, Blue (Ironwood) 3,890 26.8 Birch, Black 3,890 26.8 Locust, Black 3,890 26.8 Hickory, Bitternut 3,832 26.7 Locust, Honey 3,832 26.7 Apple 4,100 26.5 Mulberry 3,712 25.8 Oak, White 4,012 25.7 Medium High Beech, European 3,757 24 Maple, Sugar 3,757 24 Oak, Red 3,757 24 Ash, White 3,689 23.6 Birch, Yellow 3,689 23.6 Hearthstone Quality Home Heating Products, Inc ® Page 21 of 40 Castleton 8031 Medium Juniper, Rocky Mtn 3,150 21.8 Elm, Red 3,112 21.6 Coffee tree, Kentucky 3.112 21.6 Hackberry 3,247 20.8 Tamarack 3,247 20.8 Birch, Gray 3,179 20.3 Birch, White (Paper) 3,179 20.3 Walnut, Black 3,192 20.2 Cherry 3,120 20 Ash, Green 2,880 19.9 Cherry, Black 2,880 19.9 Elm, American 3,052 19.5 Elm, White 3,052 19.5 Sycamore 2,808 19.5 Ash, Black 2,992 19.1 Maple, Red 2,924 18.7 Fir, Douglas 2,900 18.1 Medium Low Boxelder 2,797 17.9 Alder, Red 2,710 17.2 Pine, Jack 2,669 17.1 Pine, Norway (Red Pine) 2,669 17.1 Pine, Pitch 2,669 17.1 Catalpa 2,360 16.4 Hemlock 2,482 15.9 Spruce, Black 2,482 15.9 Pine, Ponderosa 2,380 15.2 Low Aspen, American 2,290 14.7 Butternut (Walnut, White) 2,100 14.5 Spruce 2,100 14.5 Willow 2,100 14.5 Fir, Balsam 2,236 14.3 Pine, White (Eastern, Western) 2,236 14.3 Fir, Concolor (White) 2,104 14.1 Basswood (Linden) 2,108 13.8 Buckeye, Ohio 1,984 13.8 Cottonwood 2,108 13.5 Cedar, White 1,913 12.2 Moisture content also plays a key role in the performance of your stove. Wood freshly cut from a living tree (green wood) contains a great deal of moisture. As you might expect, green wood burns poorly. You must season green wood before using it in your wood stove. To season green wood properly, split, stack, and allow it to air dry for a period of one year. Green wood may provide less than 2000 Btu per pound, whereas dry wood can provide up to 7000 Btu per pound. Stack the firewood on skids or blocks to keep it off the ground, cover only the top of the stack. Plastic or tarps that cover the sides of the woodpile trap moisture and prevent the wood from drying. As for stacking, an old Vermonter said, "The spaces between the logs should be large enough for a mouse to get through, but not for the cat that's chasing it." • CAUTION: DO NOT STORE FIREWOOD WITHIN THE STOVE'S SPECIFIED CLEARANCES TO COMBUSTIBLE MATERIALS. BUILDING A FIRE Once you understand the controls of your wood stove and have the appropriate firewood, you are ready to start a fire. • WARNING: NEVER USE GASOLINE, GASOLINE- TYPE LANTERN FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR SIMILAR LIQUIDS TO START OR 'FRESHEN UP' A FIRE IN THIS HEATER. KEEP ALL SUCH LIQUIDS WELL AWAY FROM THE HEATER WHILE IT IS IN USE. BREAKING IN YOUR WOOD STOVE It is imperative that your stove is "broken in" gradually. Soapstone must be "seasoned"; over- firing a new stove may cause soapstone to crack or may damage other stove parts. Natural moisture in the freshly quarried soapstone must be driven out slowly to minimize the “shock” to the stone of its first exposure to high firebox temperatures. In addition, the asbestos-free furnace cement must be cured slowly to ensure adequate sealing and bonding. When you light your first fires, the woodstove will emit some smoke and fumes. This is normal “off- gassing” of the paints and oils used when manufacturing the woodstove. If you find it necessary, open a few windows to vent your room. The smoke and fumes will usually subside after 10 to 20 minutes of operation. The odor and smoke will end once the stove is “cured”. The first few fires of the season may produce other odors from impurities that exist in the area immediately surrounding the stove. Some potential impurities are cleaning solvents, paint solvents, Hearthstone Quality Home Heating Products, Inc ® Page 22 of 40 Castleton 8031 cigarette smoke, and soot from scented candles, pet hair, dust, adhesives, a new carpet, and new textiles. These odors will dissipate over time. You can alleviate these odors by opening a few windows or otherwise creating additional ventilation around your stove. If any odor persists, contact your dealer or an authorized service technician. If you adhere to the operating procedures in this manual, the steel, cast iron, and soapstone components of your stove will give you many years of trouble-free use. With use, the color of the soapstone may change and small fractures may appear on the surface. These changes do not affect the function of the stove. If a panel breaks completely, it must be replaced Avoid the following conditions that can cause the glass, soapstone, steel or cast iron pieces to break: • Do not throw wood into the stove. • Do not use the door as a lever to force wood into the stove. • Do not load wood encrusted with ice into a burning stove - the thermal shock can cause damage. • Do not use a manufactured log grate or otherwise support the fuel. Burn the fire directly on the floor of the firebox. BUILDING A BREAK IN FIRE 1) Open the bypass handle. Open the front door and place five or six double sheets of tightly twisted newspaper in the center of the firebox. Arrange kindling in a crisscross pattern over the newspaper. Kindling should be approximately ten pieces, 1/2" (13 mm) in diameter and 10" to 16" (254 mm to 457 mm) long. 2) Fully open the primary air control by pulling the control handle fully to the left stop. 3) Light the paper under the kindling. Leave the door slightly ajar momentarily until the kindling has started to burn and draft begins to pull. 4) Close the door and allow the fire to burn. Keep the door closed while the stove is in use. 5) KEEP A WATCHFUL EYE ON YOUR STOVE to maintain a steady, low-heat fire. Your first fire should make the stove warm but not hot to the touch. Visible steam, or boiling moisture and hissing indicate the soapstone is too hot. At most, a few small chunks of wood should be added to the fire to reach safe break-in temperatures. 6) Once the stove is warm but not hot to the touch, close the primary air control by pushing it fully inward toward the stove to allow the fire to die out completely. 7) Let the stove return to room temperature. Your first fire and first fire each season thereafter should be built and maintained as outlined above. Your patience will be rewarded by a properly seasoned stove. • NOTE: The cool flue gas temperatures present during the break-in procedure may cause rapid creosote build-up. The door glass may also get dirty. A good hot fire will clean it. We recommend a visual inspection (and cleaning if necessary) of your stovepipe and chimney once the break-in procedure is completed. NORMAL OPERATION BUILDING A FIRE FOR EVERYDAY USE 1) Open the bypass handle. Open the front door and place five or six double sheets of tightly twisted newspaper in the center of the firebox. Arrange kindling in a tee-pee configuration over the newspaper. Use approximately 10 pieces of kindling, 1/2" (13 mm) in diameter and 10" to 16" (254 mm to 406 mm) long. 2) Fully open the primary air control by sliding it fully to the left. 3) Light the paper under the kindling. Leave the front door slightly ajar momentarily until the kindling begins to burn and draft begins to pull. 4) Close the door and allow the fire to burn. 5) Once the kindling is burning, open the front door and add logs, small at first, to build the fire up. Ensure you keep the logs away from the glass in front in order for the air-wash system to work properly. Keep the front door closed while the stove is in use. CAUTION: DO NOT BUILD THE FIRE TOO CLOSE TO THE GLASS. KEEPING THE FIRE TOWARDS THE CENTER OF THE FIRE BOX WILL KEEP COALS FROM BUILDING UP AGAINST THE GLASS DURING RELOADING. 6) Once the fire is burning well, and the catalyst probe indicates that the stove is in the active range, close the bypass handle. Now the combustion products are passing through the catalytic combustor, and your stove will be burning at its optimal efficiency. 7) After closing the bypass door, allow the stove to run on a high setting for around 20 minutes to ensure the catalytic combustor stays in the active range. This will also allow the fire to burn off any residue on the door glass from any previous low-burn fires Hearthstone Quality Home Heating Products, Inc ® Page 23 of 40 Castleton 8031 8) Use the primary air control to regulate the desired rate of burn. Pull the handle towards you for a higher burn rate, and push the handle towards the stove for a lower burn rate. The air control does not close completely. Note: Always remember to open the bypass handle before opening the front door. When opening the front door to reload or re-arrange logs, it is advisable to open the door just a crack, pause for a moment then open the door completely. This procedure allows the firebox to clear of smoke before the door is open fully. In addition, reloading on a bed of hot, red coals reduces smoking time and brings fresh fuel up to a high temperature rapidly. During the refueling and rekindling of a cool fire, or a fire that has burned down to the charcoal phase, operate the stove at a medium to high firing rate for about 10 minutes to ensure that the catalyst reaches approximately 600 °F. Once catalyst reaches operating temperature, the bypass handle can be closed. When reloading the stove, try to keep an open path behind the Lower Primary Air Opening (LPAO). It is helpful to leave a small valley in the coal bed behind the LPAO to insure faster re- lighting. CATALYTIC COMBUSTOR OPERATION The Castleton 8031 uses a catalytic combustor to ensure highly clean and efficient burns. The catalytic combustor is made from a stainless steel corrugation that is coated with a catalytic material. The catalytic combustor becomes active around 500 ⁰F (260⁰C), helping to burn up smoke and any remaining particles that were not fully burned in the firebox. During the startup of a cold stove, a medium to high firing rate must be maintained for about 20 minutes. This ensures that the stove, catalyst, and fuel are all stabilized and at proper operating temperatures. Even though it is possible to have gas temperatures reach 500 °F (260⁰C) within 2 to 3 minutes after a fire is started, if the fire is allowed to die down immediately, it may go out or the combustor may stop working. Once the stove and catalytic combustor heat up, heat generated from burning smoke keeps the catalyst warm and active as long as fuel remains in the stove. You stove will burn the cleanest and most efficiently when the catalyst is in the active range. There should be little to no visible smoke from your chimney when the catalyst is in the active zone and fully functional. Burn Rate This wood heater has a manufacturer-set minimum low burn rate that must not be altered. It is against federal regulations to alter this setting or otherwise operate this wood heater in a manner inconsistent with operating instructions in this manual LOW BURN: Move the air control lever all the way to the right. (see figure 17). This closes the air shutter to its minimum opening. A low burn rate over extended periods is not advisable as it can promote the accumulation of creosote. Inspect the venting system frequently if using low burn rates consistently. Figure 17 – Air Control Settings MEDIUM BURN: Any setting from low to high will deliver varying rates of burn depending on the chimney setup, fuel and other local conditions. It is best to experiment to find the most comfortable setting for your situation. HIGH BURN: Completely open the primary air control by moving it all the way to the left. Fully load the firebox with wood on a bed of hot coals or on an actively flaming fire. To minimize creosote accumulation, run the stove on high once or twice daily for 35 to 45 minutes to fully heat the stovepipe and chimney. OPEN DOOR BURNING: Before using the optional screen (90-69300) a fire should be built to warm the stove and establish a good draft. Burning the stove with a screen will need additional makeup air. Be sure to provide adequate ventilation for the stove such as an open window. Air may be pulled through other vents and appliances in the house causing them to ice up or malfunction. Open door burning is intended for short periods only. The Castleton 8031 burns cleanest with the door closed. CAUTION: Do not burn fuel other than cord wood in your stove. OVER-FIRE CAUTION Over-firing means the stove is operating at temperatures above normal temperatures reached Hearthstone Quality Home Heating Products, Inc ® Page 24 of 40 Castleton 8031 during High Burns outlined in the BURN RATE section. Carefully avoid over-firing, as it will damage the stove. Symptoms of chronic over-firing can include warped components, short burn times, a roaring sound in the stove or stovepipe, and discoloration of the stovepipe. A properly installed stove using fuel and following operating procedures as outlined in this manual should not over-fire. Excessive draft, inappropriate fuel, and operator error can cause over-firing. Correct an over-fire situation as follows: • EXCESSIVE DRAFT: Contact your local dealer to have a draft reading taken. Any draft in excess of 0.1 WC requires a damper in the stovepipe. Some installations may require more than one damper. • INAPPROPRIATE FUEL: Do not burn coal; kiln dried lumber, wax logs, compressed wood, highly volatile fuel and combustible material or anything other than natural cordwood. OPERATOR ERROR: Ensure all the gaskets are in good condition. Replace worn out or compressed gaskets. Only burn the stove with the firing and ash doors in the closed position. If you suspect your stove is over-firing, discontinue use and contact your dealer immediately. Damage caused by over-firing is not covered by your warranty. Results of over-firing can include warped or burned out internal parts, cracked refractory panels, discolored or warped external parts, and damaged finish. • ANY SIGNS OF OVER-FIRING WILL VOID YOUR WARRANTY! • THE FRONT DOOR MUST REMAIN CLOSED WHEN IN OPERATION REMOVAL AND DISPOSAL OF ASHES You can leave a thin layer of ashes in the firebox if preferred. Allow fire to die down or go out completely. It is important to prevent ashes from building up around the front door opening or they will spill out, or they can pack into the gasket channel and prevent proper sealing. To remove ashes, use a fireplace shovel. Avoid removing large live coals by pushing them to the side and removing only the finer ash with a shovel. Disposal of ashes - Ashes should be placed directly into a metal container with a tight fitting lid. Do not place any other items or trash into the metal container. Do not pour water into the container. Replace the container’s lid and allow the ashes to cool. Never place the ash disposal container on a combustible surface or vinyl flooring, as the container could be hot! Pending disposal, place the closed ash container on a noncombustible floor or on the ground outside, well away from all combustible materials, liquid fuels, or vehicles. Retain ashes in the closed container until all coals thoroughly cool. If the ashes are disposed of by burial in soil or otherwise locally dispersed, they should be retained in the closed container until all cinders have thoroughly cooled. NEVER place ashes in wooden or plastic containers, in trashcans with other trash, or in paper or plastic bags, no matter how long the fire has been out. Coals within a bed of ashes can remain hot for several days once removed from the firebox. MAINTENANCE CATALYTIC COMBUSTOR INSPECTION AND REPLACEMENT PROCEDURES • WARNING: THIS WOOD HEATER CONTAINS CATALYTIC COMBUSTORS, WHICH NEED PERIODIC INSPECTION AND REPLACEMENT FOR PROPER OPERATION. IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH OPERATING INSTRUCTIONS IN THIS MANUAL, OR IF THE CATALYTIC ELEMENTS ARE DEACTIVATED OR REMOVED. DO NOT OPERATE YOUR STOVE WITH THE CATALYTIC ELEMENTS REMOVED. It is important to periodically monitor the operation of the catalytic combustors to ensure that they are functioning properly and to determine when they need to be replaced. A non-functioning combustor will result in a loss of heating efficiency, and an increase in creosote and emissions. Following is a list of items that should be checked on a periodic basis -Combustors should be visually inspected at least three times during the heating season to determine if physical degradation has occurred. Actual removal of the combustors is not recommended unless more detailed inspection is warranted because of decreased performance. If any of these conditions exists, refer to Catalyst Troubleshooting section of this owner’s manual. -This catalytic (or hybrid) heater is equipped with a temperature probe to monitor catalyst operation. Properly functioning combustors typically maintain temperatures in excess of 500 °F, and often reach Hearthstone Quality Home Heating Products, Inc ® Page 25 of 40 Castleton 8031 temperatures in excess of 1,000 °F. If catalyst temperatures are not in excess of 500 °F, refer to Catalyst Troubleshooting section of this owner’s manual. -You can get an indication of whether the catalysts are working by comparing the amount of smoke leaving the chimney when the smoke is going through the combustor and catalyst light-off has been achieved, to the amount of smoke leaving the chimney when the smoke is not routed through the combustors (bypass mode). 1. Light stove in accordance with instructions in section 3.3.5. 2. With smoke routed through the catalyst, go outside and observe the emissions leaving the chimney. 3. Engage the bypass mechanism and again observe the emissions leaving the chimney. Significantly more smoke will be seen when the exhaust is not routed through the combustor (bypass mode) INSPECTING THE CATALYST AND REMOVING/REPLACING THE BAFFLE 1. Allow the stove and ashes to fully cool. 2. Remove the metal baffle retainer by removing the cotter pin (A) through the front air tube, and lifting the retainer upwards (B) away from the baffle. 3. Gently pull the front baffle towards the front of the stove (C), over the front tube, and out of the stove. CAUTION - Do not force the baffle out of the stove. Gently adjust the baffle orientation until it can be removed freely from the stove. 4. The middle air tube may be removed for easier access to the catalysts, but it is not required 5. To remove the middle tube, remove the cotter pin on the right-hand side of the middle air tube, and push the tube to the right until the left end is free. Tip the left side of the tube downwards and pull the tube out of the stove 6. Use a small vacuum nozzle or soft bristled brush to remove any accumulated ash or soot on the face of the catalyst. Figure 18 – Removing the Front Baffle Hearthstone Quality Home Heating Products, Inc ® Page 26 of 40 Castleton 8031 7. Inspect the catalyst for any unusual warping, corrosion, or plugged openings. 8. If any unusual conditions are found, remove the catalyst blocks – See replacing the catalysts. 9. Once the catalysts are inspected and cleaned, replace the middle air tube, baffle, and baffle retainer. Installation is the reverse of removal. REMOVING OR REPLACING THE CATALYST Refer to the Catalytic combustor warranty on page 35 for additional catalyst replacement information. 1. Allow the stove and ashes to fully cool. 2. Follow the procedures from “INSPECTING THE CATALYSTS AND REMOVING/REPLACING THE FRONT BAFFLE” to gain access to the catalysts. 3. Inspect the catalysts for visible damage or fly ash. If fly ash exists, gently brush the catalyst off with a narrow soft-bristle brush, or vacuum with a crevice tool. 4. If excessive fly ash exists, or if there is suspected catalyst performance issues, fully remove the catalysts by gently pulling the catalysts outwards towards the front of the stove. It may be necessary to gently rock the catalysts from side to side and top to bottom while pulling outwards to free the catalysts from the opening. 5. Remove any remaining gasket material from the openings and from the catalysts. 6. Inspect the catalysts for any fly ash or clogging, and remove with a soft bristled brush or vacuum crevice tool. If extra cleaning is needed, follow the guidelines below: -You may use compressed air under 35 psi, air only, no chemicals. -You may soak the catalysts in a hot water mix (not boiling), 4 parts water, 1 part vinegar. Rinse with cold water until vinegar smell is mostly gone. Figure 19 – Removing the Middle Air Tube Figure 20 - Installing Gasket on Catalyst Hearthstone Quality Home Heating Products, Inc ® Page 27 of 40 Castleton 8031 -No metal tools such as gun cleaners should be used. -No detergents or chemicals. 7. Re-install ceramic wool gasket material on the catalysts. Keep the gasket material flush with one side of the catalyst. Masking tape can be used to hold the gasket in place on the catalyst. It will burn away when the stove gets hot. Wrap the tape around the gasket and catalyst so it is reasonably tight and some of the tape side is hanging over the edge of the catalyst, all around. Fold the edges of the tape in over the catalyst face. Finally add 3 smaller strips of tape as shown to hold gasket snug at ends and in the middle. This will reduce snagging and make it easier to reinstall the catalyst. 8. Only remove the catalysts if required. In general, the less you handle the catalysts, the better. If any unusual conditions are found, remove the catalyst blocks – See replacing the catalysts. 9. Some warping or bowing of the catalysts over time is acceptable, as long as the catalyst gasket continues to seal. Measure the catalyst in the middle section – if the dimensions are outside the range shown in Figure 21 above, replace the catalyst. 10. Once the gasket is installed on the catalysts, gently push the catalyst into the catalyst opening until the catalyst hits against the back wall of the cavity. Take care to ensure the gasket is not damaged. REMOVING/REPLACING THE REAR BAFFLE 1. Allow the stove and ashes to fully cool. 2. Follow the procedures from “INSPECTING THE CATALYSTS AND REMOVING/REPLACING THE FRONT BAFFLE” to remove the front baffle. 3. Remove the cotter pin securing the rear baffle support to the catalyst housing (A). See Figure 22. 4. Support the rear baffle while pulling the rear baffle support outwards towards the front of the stove (B) 5. Remove the rear baffle. 6. Installation is the reverse of removal. 7. Allow the stove and ashes to fully cool. 8. Follow the procedures from “INSPECTING THE CATALYSTS AND REMOVING/REPLACING THE FRONT BAFFLE” to remove the front baffle. 9. Remove the cotter pin securing the rear baffle support to the catalyst housing (A) 10. Support the rear baffle while pulling the rear baffle support outwards towards the front of the stove (B) 11. Remove the rear baffle. 12. Installation is the reverse of removal. 13. Allow the stove and ashes to fully cool. 14. Follow the procedures from “INSPECTING THE CATALYSTS AND REMOVING/REPLACING THE FRONT BAFFLE” to remove the front baffle. 15. Remove the cotter pin securing the rear baffle support to the catalyst housing (A) 16. Support the rear baffle while pulling the rear baffle support outwards towards the front of the stove (B) 17. Remove the rear baffle. 18. Installation is the reverse of removal. Figure 21 - Acceptable Catalytic Distortion Hearthstone Quality Home Heating Products, Inc ® Page 28 of 40 Castleton 8031 GLASS REPLACEMENT PROCEDURES • WARNING: DO NOT OPERATE THIS APPLIANCE WITH THE GLASS PANEL REMOVED, CRACKED, OR BROKEN. DO NOT SUBJECT THE DOOR TO ABUSE, SUCH AS STRIKING OR SLAMMING SHUT. ONLY A QUALIFIED SERVICE PERSON SHOULD REPLACE THE GLASS PANEL. 1. Follow the instructions included with the replacement glass kit. 2. Remove the door. 3. Remove the screws from the glass retainer (use penetrating oil if necessary) – lift the retainer off the glass. Set aside for reinstallation. 4. Carefully lift the damaged glass out of the door and discard. 5. Remove any remaining glass and old gasket material. 6. Clean the screw holes and place a small amount of anti-seize compound in each one. 7. Place the new glass onto the door. Ensure sticker indicating the coated side is on the exterior face of the glass. 8. Important! Center the glass and ensure that the edges of the glass are parallel with the edges of the opening. 9. Check glass position again (centered, and parallel), then screw the glass retainer clips with the glass pads back on the door using a crisscross pattern. Tighten the screws no more Figure 22 - Removing the Rear Baffle Hearthstone Quality Home Heating Products, Inc ® Page 29 of 40 Castleton 8031 than 1/8th of a turn after they seat. The glass will break at this point if not positioned correctly. 10. Apply a light film of anti-seize lubricant on the door’s hinge pins if needed. 11. Install the door. 12. After 5 or 6 fires, check the glass retainer screws, and retighten if necessary. Required Glass Kit: Part Number: 90-58300. Use only 5mm x 241mm x 390mm Ceramic IR, or Neoceram IR glass. Contact your Hearthstone dealer. CREOSOTE FORMATION & REMOVAL When wood burns slowly at low temperatures, it may produce tar and other organic vapors, which combine with expelled moisture to form creosote. These creosote vapors condense in the relatively cool chimney flue of a slow-burning fire. As a result, creosote residue accumulates on the flue lining. When ignited, this creosote makes an extremely hot fire, which may damage the chimney or even destroy the house. When burning wood, inspect the chimney connector and chimney at least once every two months during the heating season to determine if there is a creosote buildup. If a creosote build-up occurs, inspect the stovepipe connector and chimney more often, at least monthly during the heating season to monitor the accumulation. If a creosote residue greater that 1/4" (6 mm) accumulates, remove it to reduce the risk of a chimney fire. PREVENTION Burn the stove with the primary air control fully open for 35 - 45 minutes daily to burn out creosote deposits from within the stove and the venting system. After reloading with wood, burn the stove with the primary air control fully open for 15 to 20 minutes. This manner of operation ensures early engagement of the secondary combustion system that minimizes creosote buildup in the chimney. If your glass always remains dirty, your operating temperatures are too low or your wood is wet; therefore, there is a higher risk of creosote buildup. Inspect the venting system at the stove connection and at the chimney top. Cooler surfaces tend to build creosote deposits faster, so it is important to check the chimney at the top (where it is coolest) as well as from the bottom near the stove. CLEANING Remove accumulated creosote with a cleaning brush specifically designed for the type of chimney in use. We recommend you use a certified chimney sweep to perform this service. Contact your dealer for the name of a certified chimney sweep in your area (your dealer may be a certified sweep!). We recommend that before each heating season you have the entire system professionally inspected, cleaned and repaired, if necessary. GASKETS Replace door gasket material every two to three seasons, or whenever it becomes deteriorated or loose, depending on stove use. If the door seal leaks, a new gasket will ensure a tight seal and improve stove performance. We recommend you only use Hearthstone replacement gaskets when you need to replace your door gasket. Contact your dealer for a gasket kit that includes instructions, and the gasket for your stove. GLASS The glass used in our stoves is actually not plain glass, but a tough, clear ceramic material capable of operating at temperatures up to 2300° F. Do not operate the stove with a broken door glass. Do not abuse the front door by striking or slamming. When necessary, clean the glass. For the inside surface of the glass, we recommend using a damp paper towel dipped in gray ash. Rub the inside of the glass with a circular motion. When all the deposits are removed, clean up with window cleaner or with commercial stove glass cleaners, which are available from your local dealer. Use this type of cleaner for the outside surface as well. Never attempt to clean the glass while the fire is burning or while the glass is hot. Remove deposits by following the instructions provided with the cleaner. Wipe the cleaner off with a soft cloth, or black & white newsprint. Important: scratching or etching the glass will weaken the integrity of the glass. Do not use a razor blade, steel wool, or any other abrasive material to clean the glass. Use a cleaner specifically manufactured for woodstoves only. The front door glass is a ceramic, thermal shock- resistant glass, made specifically for use in woodstoves. Do not use any replacement glass other than the ceramic glass manufactured and Hearthstone Quality Home Heating Products, Inc ® Page 30 of 40 Castleton 8031 supplied for use in this woodstove. Replacement glass is available through your local dealer. Replace the door glass immediately if broken or chipped. Contact your local dealer for replacement glass. The glass kit includes instructions and everything needed for the repair. If you replace the glass yourself, wear work gloves and safety glasses. Required Glass Kit: PN: 90-58300. Troubleshooting COMMON ISSUES Virtually all woodstove operators experience basic common problems at one time or another. Most are correctable and generally require only a minor adjustment of the stove, installation, or operating technique. In cases where weather conditions dramatically affect stove performance, the problems are typically temporary and solve themselves once the weather changes. If you question whether your stove is producing adequate heat, the best way to troubleshoot the problem is to monitor the temperature of the stack no more than 12 inches (30 cm) above the flue collar. A 400° F (200° C) stovepipe confirms the stove is supplying sufficient heat. Keep in mind that your house itself will regulate room/house temperatures. How well the walls, floors and ceilings are insulated, the number and size of windows, the tightness of outside doors, and the construction or style of your house (vaulted ceilings or other open spaces which collect large percentages of heat, ceiling fans, etc.) all are determining factors of room temperature. Your stove's performance is also dependent on its installation. One common cause of poor performance is an oversized chimney flue. Oversized chimney flues result in decreased draft, which prevents the smoke from rising out the chimney. Oversized flues are also more difficult to heat effectively, especially when burning a high efficiency stove. Cool flue temperatures inhibit the establishment of a strong draft (and encourage the accumulation of creosote). The lack of a strong draft will cause the fire to die down and may even force smoke to pour into the room. If your chimney is the proper size and a strong draft is not easily established, there is the possibility that the chimney is too cold. Again, hot chimneys promote stronger drafts. Opening a window briefly in the room while lighting the stove may help. Other draft guidelines are as follows: An "AIRTIGHT" HOUSE: The air supply (infiltration) to the interior of the house may be inadequate if your home is super-insulated or especially well sealed. This phenomenon of air starvation within the building is exacerbated if exhaust fans, such as clothes dryers, bathroom fans or cook stove exhaust fans, are in operation within the home. Outfitting your stove with the optional outside air adaptor connected to an air duct, which leads to the outside of the building, can correct this problem. Tall Trees or Buildings: These obstructions, when located close to the top of the chimney can cause chronic or occasional downdrafts. When selecting a site for a new chimney, consider the placement of other objects near the proposed chimney location. Wind Velocity: Generally, the stronger and steadier a wind, the stronger (better) the draft. However, "gusty" wind conditions can cause erratic downdrafts. For consistent problems, consider a high wind cap, such as the Vacu-Stack. Barometric Pressure: Chimney drafts are typically sluggish on balmy, wet or muggy days (low barometric pressure). This is a weather-related phenomenon, which generally is self-correcting as the weather changes. Briskness of Fire: The hotter the fire in your stove, the hotter your chimney and, therefore, the stronger the draft. Breaks in the Venting System: An unsealed clean-out door at the bottom of the chimney, leaky stovepipe joints, a poor stovepipe-to-thimble connection, missing caps, or a leaky chimney all can cause inadequate draft. Seasonal Factors: Early fall and late spring are generally difficult seasons in which to establish proper drafts. The colder the outside air is relative to room temperature, the stronger the draft. OPERATING THE STOVE As outlined above, there are days when a good draft is just not easy to establish. The causes are usually seasonal factors or a cold chimney. Try starting the fire by using small kindling and fuel to obtain a quick, hot fire. Tend the fire frequently with small fuel until the chimney is hot and the draft is well established. Sometimes, partially opening a first floor window briefly will help quickly get draft established. Hearthstone Quality Home Heating Products, Inc ® Page 31 of 40 Castleton 8031 TROUBLESHOOTING GUIDE PROBLEM POSSIBLE CAUSE SOLUTIONS STOVE SMOKES Operating Technique Fully open the primary air control one minute before opening doors, and ensure the bypass is open before opening door. Cold Chimney or reverse draft Preheat the chimney when first starting a fire. Briefly open a window in the room containing the stove. Blocked Chimney Examine the chimney and stovepipe for blockage or creosote accumulations. Oversized Chimney Reline the chimney to the appropriate diameter Undersized Chimney Install a draft inducer or replace the chimney. Chimney Too Short Lengthen the chimney. Air Infiltration Into The Chimney Seal chimney connections and openings. Check clean-out doors. Bypass not closed Ensure that the bypass door is closed when the catalyst is in the active range. Catalyst not functioning Inspect catalyst for damage, ash build-up, or plugging. Brush catalyst with a soft-bristled brush, or vacuum lightly. Replace if required. Follow instructions to ensure catalyst light-off. Not burning proper fuel Ensure cordwood is seasoned and dry. More Than One Appliance Connected to the Flue Disconnect all other appliances and seal openings. BACK-PUFFING OR GAS EXPLOSIONS Operating Technique Fully open the primary air control one minute before opening the door and keep it fully open for a few minutes after reloading. Ensure the bypass door is open before opening the door Extra Low Burn Rate Burn the stove at a higher burn rate. Chimney Down-draft Install a chimney cap. Excessive Ash Build-up Empty the ash pan more frequently. Increase efficiency of burns, and avoid using poor quality or green wood. UNCONTROLL- ED OR SHORT BURN Unsealed or Open Door Close the door tightly or replace the gaskets. Air leakage around glass gasket – replace gasket Excessive Draft Check the installation. Operate at LOW BURN. Install stovepipe damper. Draft in excess of 0.1 wc should be corrected with a stovepipe damper(s) Extra Long Chimney Shorten the chimney. Install stovepipe damper(s). Oversized Chimney Reline the chimney to the proper diameter. High Winds or Hilltop Location: Install a chimney cap. INSUFFICIENT HEAT Poor Quality, low Btu content, or Green Wood Use only air-dried wood, preferably dried at least one year. Use a wood with a high Btu content if available. Low Burn Rate Operate the stove at a higher burn rate. Cold Exterior Chimney Reline or insulate the chimney. Leaky Stovepipe or Chimney Check the installation. Replace with a pre-fabricated insulated chimney system or a properly sized masonry chimney. Too Much Heat Loss From House Add insulation, use energy efficient windows, or caulk windows, and seal openings in home. Excessive Ash Build-up Empty the ash pan more frequently. Increase efficiency of burns, and avoid using poor quality or green wood. BLISTERING OF FINISH Operating Technique Do not over-fire the stove. Monitor stove temperatures. Use seasoned wood only. Excessive Draft Check the DRAFT. A damper may be required. Operate the stove at a LOW BURN range. Hearthstone Quality Home Heating Products, Inc ® Page 32 of 40 Castleton 8031 ADDITIONAL CATALYST TROUBLESHOOTING GUIDE PROBLEM POSSIBLE CAUSE SOLUTIONS FLY ASH BUILD UP ON CATALYST Catalyst has not maintained light-off temperature Brush cold combustor with soft-bristled brush or vacuum lightly. Follow instructions in the manual for a proper catalyst light-off Burning materials that cause a lot of char and fly-ash Don’t burn cardboard, gift wrap paper, or garbage. Burn only dry, seasoned wood, per the owner’s manual. Bypass closed too soon Follow instructions in the manual for a proper catalyst light-off CATALYST PLUGGING OR MASKING (SOOT/CRESO- TE) Burning wet, pitchy woods, or burning large loads of small diameter wood with the combustor in the operating position without catalyst light off occurring Burn dry seasoned wood. Follow instructions in the manual for a proper catalyst light-off, and ensure catalyst light-off as occurred before closing bypass damper. It may be possible to burn the soot or creosote off by building a hot fire, and allowing the stove to run until the catalyst is well within the operating range before closing the bypass. Continue to run the stove at a high temperature for one hour, while ensuring the catalyst stays in the upper operating range, but not too hot. WARPING OR BOWING OF THE CATALYST Excessive catalyst temperatures for long periods of time. Ensure that the catalyst remains in the operating zone, and does not get to hot. Reduce air control settings for a lower burn rate to ensure catalyst temperatures do not exceed the operating range. Hearthstone Quality Home Heating Products, Inc ® Page 33 of 40 Castleton 8031 REPLACEMENT PARTS & OPTIONAL ACCESSORIES Refer to the Illustrated Parts list for further detail about stove components, available online at www.hearthstonestoves.com. PART # DESCRIPTION Replacement Parts 5030-045 Hinge Bushing 5030-050 Hinge Pin Support 5030-055 Hinge Plate 5030-071 Secondary Combustion Tube #1 5031-072 Secondary Combustion Tube #2 5031-073 Secondary Combustion Tube #3 5210-2340 Tie Rod 7200-525 Catalyst Temperature Probe REPLACEMENT KITS AND ACCESSORIES 90-57210 BLOWER KIT 90-53300 OUTSIDE AIR KIT 90-68300 REAR HEAT SHIELD KIT 90-69300 SPARK SCREEN KIT 90-58300 GASKET KIT 90-58305 GLASS KIT 90-71100 DOOR HANDLE KIT 90-73212 DOOR LATCH KIT 90-76310 BAFFLE KIT 90-57310 CATALYST REPLACEMENT KIT Hearthstone Quality Home Heating Products, Inc ® Page 34 of 40 Castleton 8031 SAFETY LABEL (FRONT) Hearthstone Quality Home Heating Products, Inc ® Page 35 of 40 Castleton 8031 SAFETY LABEL (REAR) Hearthstone Quality Home Heating Products, Inc ® Page 36 of 40 Castleton 8031 LIMITED WARRANTY These warranties give you specific legal rights. You may also have other rights, which vary from State to State. Hearthstone Quality Home Heating Products, Inc. (Hearthstone) warrants to the original retail purchaser only (the “Original Purchaser”) the new appliance manufactured by Hearthstone, purchased by the Original Purchaser and installed by an authorized Hearthstone dealer or their designated representative against any of the occurrences listed in this document that result from defects in material or workmanship. This warranty is not transferrable. All obligations of Hearthstone under this document commence on the date of the Original Invoice (the “Purchase Date”). The term “Limited Lifetime” is defined as 10 years from the beginning of warranty coverage. Hearthstone appliances are designed to be operated only with the fuels listed in your owner’s manual. Catalytic combustor LIMITED LIFETIME WARRANTY: The catalytic combustors are covered directly by the combustor manufacturer, Applied Ceramics. Included with your stove you will find the LIMITED LIFETIME WARRANTY for the catalyst, as well as a warranty card. Catalyst Model Number: ACI-6M2 Catalyst Manufacturer: APPLIED CERAMICS APPLIED CERAMICS warrants to the consumer who purchases a FIRECAT STEEL COMBUSTOR as a component in an EPA certified solid fuel appliance, to replace at no charge to the consumer the FIRECAT STEEL COMBUSTOR that ceases to function with two (2) years from the date of purchase by the original consumer, provided that the following conditions are met: (1) A copy of the original bill of sale that includes place and date of purchase must be submitted with the warranty claim. (2) The original FIRECAT STEEL COMBUSTOR must be returned to APPLIED CERAMICS (3) The FIRECAT STEEL COMBUSTOR must not have been mechanically abused, nor must the wrong fuels have been used in the appliance. If after two years the FIRECAT STEEL COMBUSTOR fails to function, the prorated warranty will allow replacement at the following special price schedule: Year 3 $130.00 Year 4 $140.00 Year 5 $150.00 Year 6 $160.00 Year 7 and after at current retail price Conditions 1, 2, and 3 also apply to the Prorated portion of the warranty. Any EPA certified solid fuel appliance will receive one replacement catalyst for each defective catalyst returned during the three year period. The consumer will be responsible for any removal, any servicing, and return of any items required for filing the warranty claim. This warranty is APPLIED CERAMIC’S exclusive warranty, and APPLIED CERAMICS, disclaims any other express or implied warranty for the FIRECAT STEEL COMBUSTOR, including any warranty or merchantability fitness for a particular use. Ensure the catalyst is well wrapped and padded for shipment in bubble wrap, or similar material. Ship the catalyst with padding inside of a cardboard box. Hearthstone Quality Home Heating Products, Inc ® Page 37 of 40 Castleton 8031 All warranty claims must include $12.50 for postage and handling within the continental U.S. Alaska and Canada claims must include $35.00. Please allow 2-3 weeks for delivery. Order online @ www.firecatcombustors.com Please read and understand the full warranty. Please return the completed warranty card promptly to Applied Ceramics. The warranty card, and any warranty claims can be shipped to: Applied Ceramics 55555 Pleasantdale Road Doraville, GA, 30340 Stove components Limited Warranty Warranty Period Wood Gas Pellet Covered Components Limited Lifetime XXX Stone XXX Cast iron not listed elsewhere X Clean burning air supply system* 5 Year XXX Door handles and latches XXX Steel Components and Firebox X Burner and logs 3 Year X Burn Pot and Baffles 2 Year XXX Appliance Electrical and Gas Components XX Refractory, Vermiculite Panels, Baffles 1 Year XXX Enamel finish against peeling or fading XXX Accessories XXX Glass X Ash Grate XXX All components not listed elsewhere Any parts repaired or replaced during the limited warranty period will be warranted under the terms of the limited warranty for a period not to exceed the remaining term of the original limited warranty or one year, whichever is longer. Parts: Hearthstone will replace through an authorized dealer, defective parts covered by the foregoing warranty at no charge. Labor: Within the first (1st) year after the Purchase Date, Hearthstone will pay for warranty labor performed by an authorized Dealer at Hearthstone’s published labor rates in effect at the time the labor is performed only if the appliance is installed by an authorized dealer or their designated representative. Otherwise or thereafter, the Original Purchaser is responsible for the cost of labor. Shipping cost for parts: Within the first ninety (90) days after the Purchase Date, Hearthstone will pay for the shipping of appliance parts covered by any of the foregoing warranties to and from Hearthstone or an authorized Dealer, as the case may be. Thereafter, the Original Purchaser is responsible for all shipping costs related to shipping appliance parts to and from Hearthstone or an authorized Dealer, as the case may be. Shipping cost for the appliance: Within the first (1st) year after the Purchase Date, if the Original Purchaser is instructed to return the appliance to Hearthstone or an authorized Dealer for repair, Hearthstone will pay fifty percent (50%) and the Original Purchaser will pay fifty percent (50%) of the shipping costs related to shipping the appliance to and from Hearthstone or an authorized Dealer, as the case may be. Thereafter, the Original Purchaser is responsible for one hundred percent (100%) of all of the shipping costs related to shipping the appliance to and from Hearthstone or an authorized Dealer, as the case may be. Notwithstanding any other provision of this document, in no event will Hearthstone pay for any Dealer fees or other fees for pick up or delivery of the appliance returned for repair; the Original Purchaser shall be responsible for any such fees. Hearthstone Quality Home Heating Products, Inc ® Page 38 of 40 Castleton 8031 EXCLUSIONS & CONDITIONS The warranties contained in this document do not cover, nor is Hearthstone responsible for: 1. Damages resulting from: a. Failure to install, operate, or maintain the appliance in accordance with the owner’s manual, operating instructions, installation instructions, or safety rating label provided with the appliance. b. Over-firing the appliance. Over-firing can be identified by, but not limited to, warped cast iron or steel, rust colored cast iron, bubbling, cracking and discoloration of steel or enamel finishes. c. Failure to install the appliance in accordance with all national or local building codes. d. Shipping or improper handling. e. Improper operation, abuse, misuse, continued operation with damaged, corroded, or failed components, accident, or improper/incorrect service or repairs. f. Environmental conditions, inadequate ventilation, negative pressure, or improper drafting caused by tightly sealed constructions, insufficient make-up air supply, or air handling devices such as exhaust fans, forced air furnaces, or other such causes. g. Damage caused by direct exposure to water. h. Use of fuels other than those specified in the owner’s manual. I. Installation or use of components not supplied with the appliance, or any other components not expressly authorized and approved by Hearthstone. J. Modifications of the appliance not expressly authorized and approved by Hearthstone in writing K. Interruptions or fluctuations of electrical power supplied to the appliance. 2. All stones are warranted against cracking or breakage due to thermal stress, excluding surface and hairline cracks and scratches that do not affect the operation, or safety of the appliance. 3. Repair or replacement of wear parts. Such parts that are subject to normal wear and tear during the warranty period such as paint, gaskets, baffles, refractory materials, ash grates, and glass. 4. Damage resulting from installation, modification, alteration, repair or service of the appliance by any party other than an authorized Hearthstone dealer (a “Dealer”) or their designated representative, or Hearthstone. 5. Damage due to water or condensation due to installation of the appliance in a high moisture area. 6. Damage due to installation of the appliance in an atmosphere contaminated by damaging chemicals, including but not limited to chlorine, fluorine or salts. 7. Scratches on glass, enameled surfaces or stones due to mechanical abrasion. 8. Noise caused by expansion or contraction caused by the heating and cooling of the appliance. 9. Odors caused by the heating of the appliance, or surrounding materials 10. Consequential damage caused by leaking of condensate during startup 11. A defect in any part of the appliance if the Original Purchaser fails to comply with Hearthstone’s or a Dealer’s request to ship the part or the appliance to Hearthstone or a Dealer, as the case may be. 12. Replacement stones and enameled parts are taken from current stock, and may not match originals in color, grain, or pattern. Hearthstone will supply replacement parts for discontinued parts in finishes or colors as available, or at their discretion. 13. Hearthstone’s obligation under this warranty does not extend to the appliance’s ability to heat the desired space. Information is provided to assist the customer and the dealer in selecting the appropriate appliance for the application. Consideration must be given to appliance location and configuration, environmental conditions, insulation and air tightness of the structure. THE WARRANTIES CONTAINED IN THIS DOCUMENT ARE EXCLUSIVE AND ARE GIVEN BY HEARTHSTONE AND ACCEPTED BY THE ORIGINAL PURCHASER IN LIEU OF ALL OTHER EXPRESS WARRANTIES AND ANY OBLIGATIONS, LIABILITIES, RIGHTS, CLAIMS, OR REMEDIES IN CONTRACT OR TORT, WHETHER OR NOT ARISING FROM HEARTHSTONE’S NEGLIGENCE, ACTUAL OR IMPUTED. ALL IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE GIVEN ONLY TO THE EXTENT REQUIRED BY FEDERAL OR STATE LAW. EXCEPT AS OTHERWISE REQUIRED BY STATE LAW, UPON THE EXPIRATION OF THE EXPRESS LIMITED WARRANTIES CONTAINED HEREIN, NO IMPLIED WARRANTIES, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, SHALL APPLY TO THE SUBJECT APPLIANCE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU. Hearthstone Quality Home Heating Products, Inc ® Page 39 of 40 Castleton 8031 THE WARRANTIES CONTAINED IN THIS DOCUMENT EXTEND ONLY TO THE ORIGINAL PURCHASER OF THE APPLIANCE WARRANTED HEREUNDER. THEY ARE NOT TRANSFERRABLE AND DO NOT EXTEND TO ANY SUBSEQUENT OWNERS. UNDER NO CIRCUMSTANCES SHALL HEARTHSTONE BE LIABLE TO THE ORIGINAL PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO DAMAGE TO PROPERTY OR PERSONAL INJURIES, WHETHER ARISING OUT OF LOSS OF USE, BREACH OF WARRANTY, TORT, OR OTHERWISE, EVEN IF HEARTHSTONE HAS BEEN APPRAISED OF THE POSSIBILITY OF SUCH DAMAGES. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. QUALIFYING FOR WARRANTY COVERAGE To obtain performance of any obligation under this document, the Original Purchaser must, within the applicable warranty time period, contact their original Hearthstone dealer, or the current responsible local Hearthstone dealer, for instructions regarding the return of defective parts for repair, the return of the appliance for repair, or to schedule a Dealer service call. The Original Purchaser should refer to the Dealer Network search engine contained on Hearthstone’s Web site (www.hearthstonestoves.com) if the original dealer is not available, to find a Hearthstone dealer nearest to the Original Purchaser’s location. REMEDY The remedy for any breach of the foregoing warranties will consist of repair or replacement, at Hearthstone’s option, of any covered defect in the appliance. When the Original Purchaser contacts a Hearthstone Dealer, the Dealer on behalf of Hearthstone, as the case may be, will instruct the Original Purchaser to either return the defective part, or the entire appliance (if requested), to the Dealer or Hearthstone or allow a Dealer to make a service call at the place where the appliance is located. Hearthstone may require that a digital picture be provided to support the claim. Notwithstanding any other provision of this document, the Original Purchaser shall pay for any fees and service charges related to a Dealer’s service call or the shipping charges associated with the return. WARRANTY REGISTRATION The Original Purchaser can complete their warranty registration on our website at www.hearthstonestoves.com, or send a completed and signed Warranty Registration Form, which is enclosed in the appliance document packet, to the following address: Hearthstone Quality Home Heating Products, Inc. Warranty Department 317 Stafford Avenue Morrisville, VT 05661 NOTE: SENDING IN THE SIGNED WARRANTY REGISTRATION FORM IS NOT REQUIRED AS A CONDITION OF WARRANTY COVERAGE OR HEARTHSTONE’S PERFORMANCE. Run 1 Run 2 Run 3 Run 4 Run 5 Run 6
