ハースストーン ASHPAN KIT HERITAGE80228023_90 57220_REV.1803
技術資料

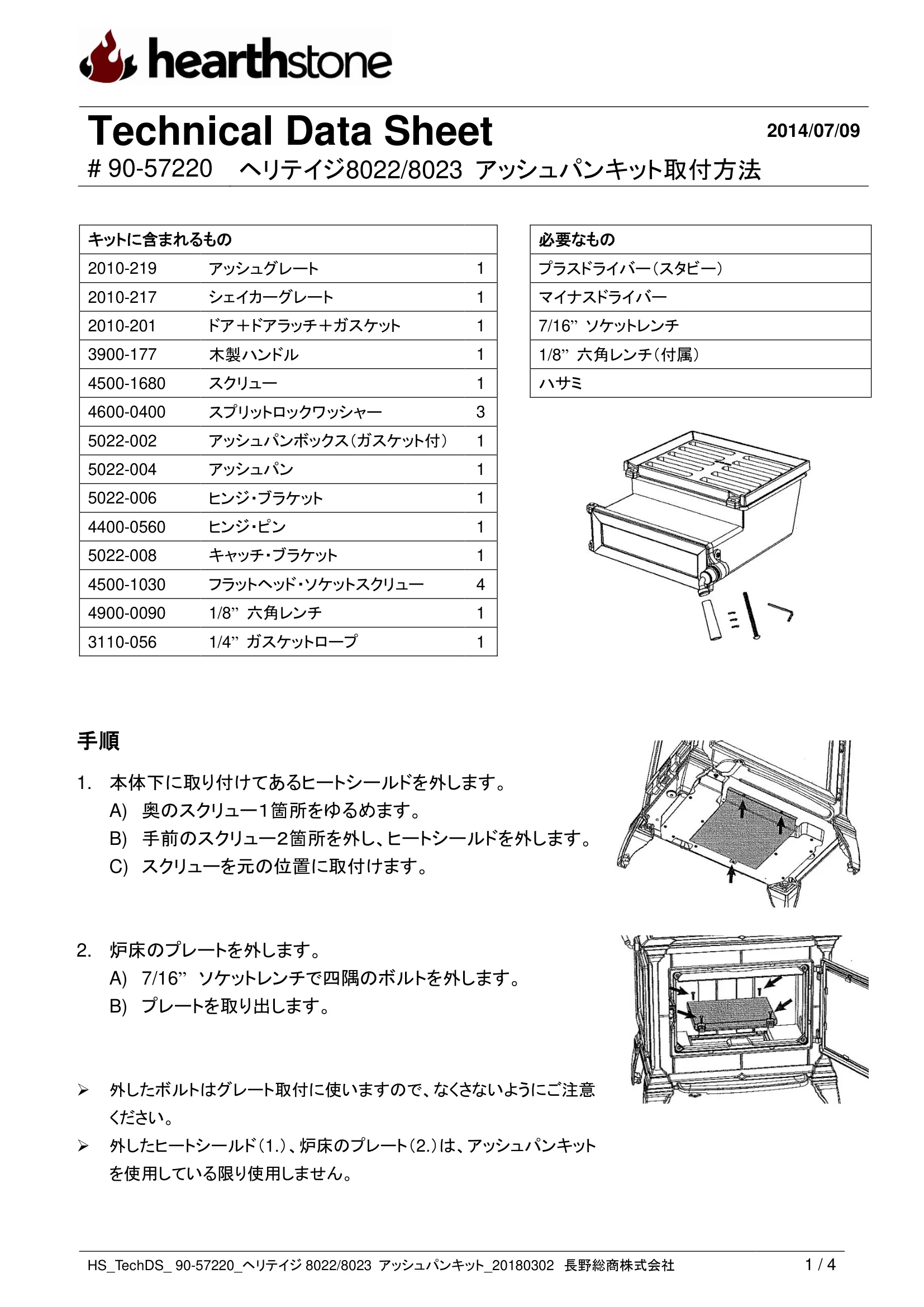

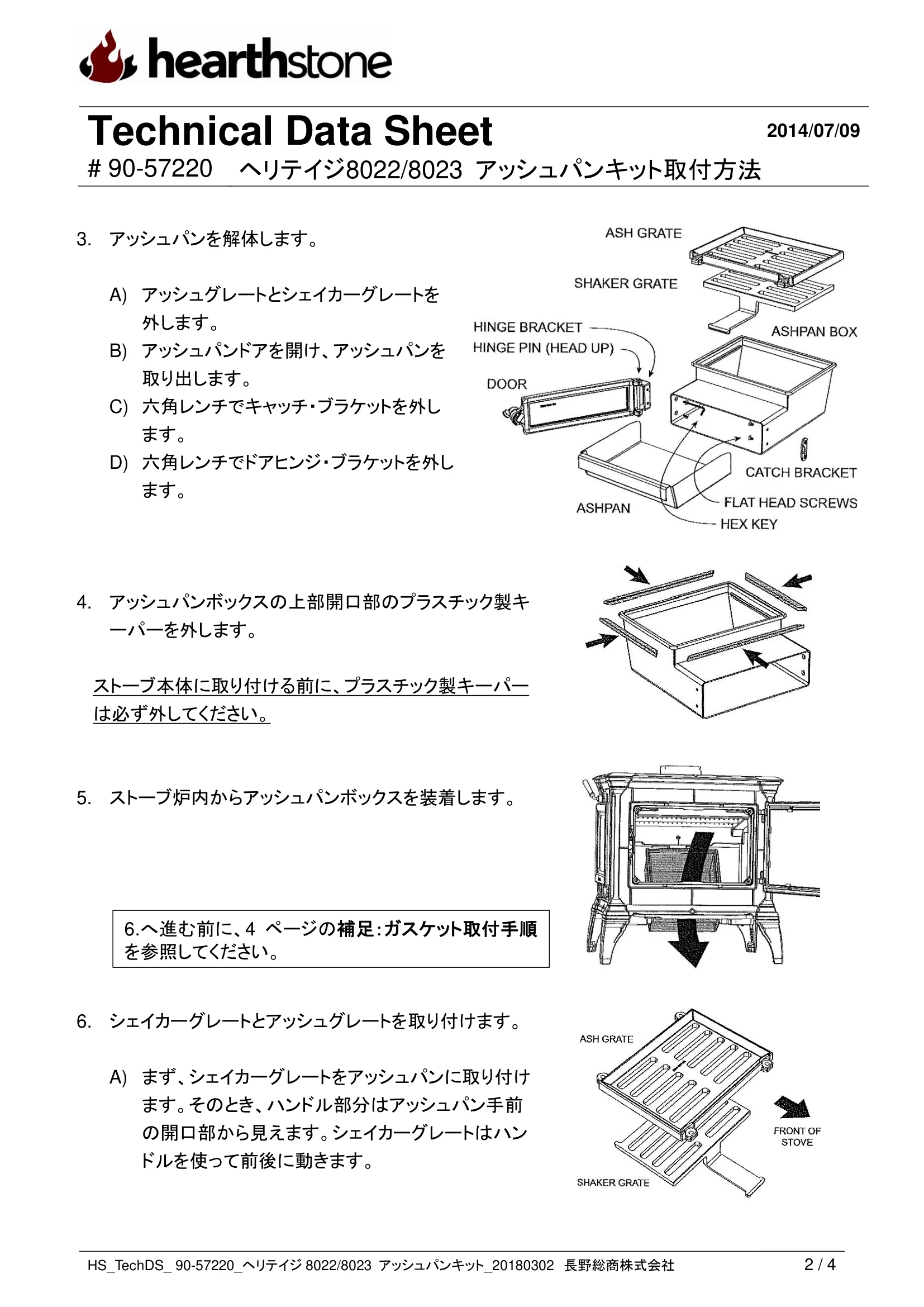

Technical Data Sheet 2014/07/09 # 90-57220 ヘリテイジ8022/8023 アッシュパンキット取付方法 HS_TechDS_ 90-57220_ヘリテイジ8022/8023 アッシュパンキット_20180302 長野総商株式会社 1 / 4 キットに含まれるもの 必要なもの 2010-219 アッシュグレート 1 プラスドライバー（スタビー） 2010-217 シェイカーグレート 1 マイナスドライバー 2010-201 ドア＋ドアラッチ＋ガスケット 1 7/16” ソケットレンチ 3900-177 木製ハンドル 1 1/8” 六角レンチ（付属） 4500-1680 スクリュー 1 ハサミ 4600-0400 スプリットロックワッシャー 3 5022-002 アッシュパンボックス（ガスケット付） 1 5022-004 アッシュパン 1 5022-006 ヒンジ・ブラケット 1 4400-0560 ヒンジ・ピン 1 5022-008 キャッチ・ブラケット 1 4500-1030 フラットヘッド・ソケットスクリュー 4 4900-0090 1/8” 六角レンチ 1 3110-056 1/4” ガスケットロープ 1 手順 1. 本体下に取り付けてあるヒートシールドを外します。 A) 奥のスクリュー１箇所をゆるめます。 B) 手前のスクリュー２箇所を外し、ヒートシールドを外します。 C) スクリューを元の位置に取付けます。 2. 炉床のプレートを外します。 A) 7/16” ソケットレンチで四隅のボルトを外します。 B) プレートを取り出します。  外したボルトはグレート取付に使いますので、なくさないようにご注意 ください。  外したヒートシールド（1.）、炉床のプレート（2.）は、アッシュパンキット を使用している限り使用しません。 Technical Data Sheet 2014/07/09 # 90-57220 ヘリテイジ8022/8023 アッシュパンキット取付方法 HS_TechDS_ 90-57220_ヘリテイジ8022/8023 アッシュパンキット_20180302 長野総商株式会社 2 / 4 3. アッシュパンを解体します。 A) アッシュグレートとシェイカーグレートを 外します。 B) アッシュパンドアを開け、アッシュパンを 取り出します。 C) 六角レンチでキャッチ・ブラケットを外し ます。 D) 六角レンチでドアヒンジ・ブラケットを外し ます。 4. アッシュパンボックスの上部開口部のプラスチック製キ ーパーを外します。 ストーブ本体に取り付ける前に、プラスチック製キーパー は必ず外してください。 5. ストーブ炉内からアッシュパンボックスを装着します。 6. シェイカーグレートとアッシュグレートを取り付けます。 A) まず、シェイカーグレートをアッシュパンに取り付け ます。そのとき、ハンドル部分はアッシュパン手前 の開口部から見えます。シェイカーグレートはハン ドルを使って前後に動きます。 6.へ進む前に、4 ページの補足：ガスケット取付手順 を参照してください。 Technical Data Sheet 2014/07/09 # 90-57220 ヘリテイジ8022/8023 アッシュパンキット取付方法 HS_TechDS_ 90-57220_ヘリテイジ8022/8023 アッシュパンキット_20180302 長野総商株式会社 3 / 4 B) 次に、炉床にアッシュグレートを取り付け ます。ボルトを取りつけるタブの平な面が 手前側に来るように取り付けてください。 C) ボルトで４ヵ所を固定します。アッシュグレ ートが下の鋳鉄部分と合わさるようにしっ かり締めてください。 7. マイナスドライバーで木製ハンドルを取り付 けます。 8. アッシュパンドアとキャッチを取り付けます。 A) 六角レンチで、アッシュパンボックスの右 側にキャッチを取り付けます。付属のフ ラットヘッド・ソケットスクリューを２つ使い ます。 B) アッシュドア（＋ヒンジ）をアッシュパンボ ックスの左側に取り付けます。付属のフ ラットヘッド・ソケットスクリューを２つ使い ます。 C) アッシュドアにヒンジを取り付けた状態で アッシュパンボックスに取り付ける必要 があります。また、ヒンジピンは上から取 り付けます。 Technical Data Sheet 2014/07/09 # 90-57220 ヘリテイジ8022/8023 アッシュパンキット取付方法 HS_TechDS_ 90-57220_ヘリテイジ8022/8023 アッシュパンキット_20180302 長野総商株式会社 4 / 4 9. アッシュドアの開閉 開けるには、ハンドルを真下へ回します。 閉めるには、ハンドルを右側へ反時計回りに 回します。 補足： ガスケット取付手順 手順 6. へ進む前に、アッシュグレートの裏面に付属の1/4”ガスケットロープを貼り付けます。 グレートの短い方 の辺でガスケット の端と端をしっか り合わせます。 ガスケット （粘着テープ付） この角に沿って ガスケットロー プを取り付け、 しっかりと押し て固定します。 しっかりと押して固定 アッシュグレート裏面 アッシュグレート裏面 アッシュグレートおもて
