ハースストーン ASHPAN KIT HERITAGE8024 MANSFIELD8013_90 54240_V2
技術資料

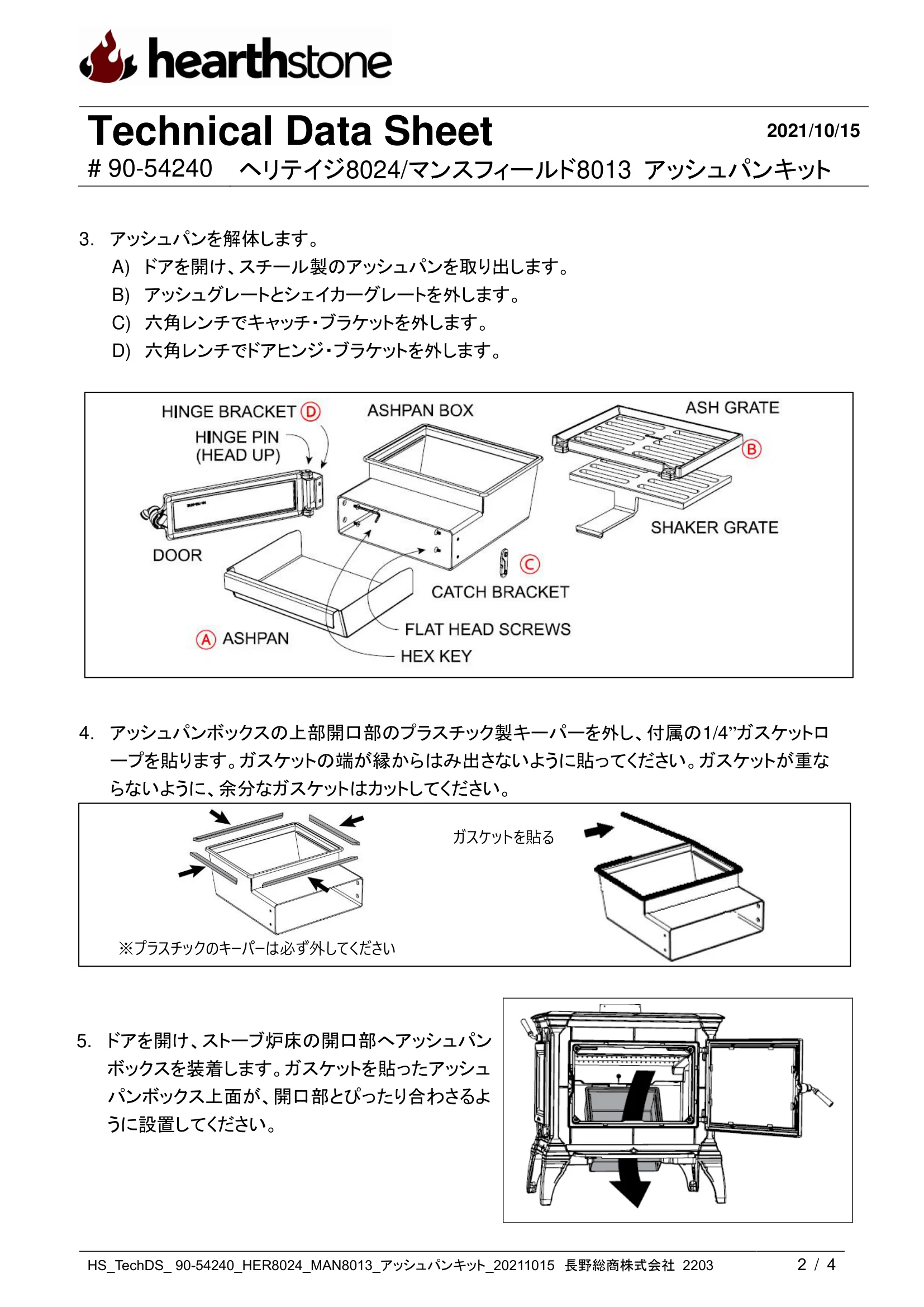

Technical Data Sheet 2021/10/15 # 90-54240 ヘリテイジ8024/マンスフィールド8013 アッシュパンキット HS_TechDS_ 90-54240_HER8024_MAN8013_アッシュパンキット_20211015 長野総商株式会社 2203 1 / 4 キットに含まれるもの 必要なもの 2010-219 アッシュグレート 1 プラスドライバー（スタビー） 2010-217 シェイカーグレート 1 マイナスドライバー 2010-201 ドア＋ドアラッチ＋ガスケット 1 7/16” ソケットレンチ 3900-179 木製ハンドル 1 1/8” 六角レンチ（付属） 4500-1680 スクリュー 1 ハサミ 4600-0400 スプリットロックワッシャー 3 5022-002 アッシュパンボックス（ガスケット付） 1 5022-004 アッシュパン 1 5022-006 ヒンジ・ブラケット 1 4400-0560 ヒンジ・ピン 1 5022-008 キャッチ・ブラケット 1 4500-1030 フラットヘッド・ソケットスクリュー 4 3110-056 1/4” ガスケットロープ 1 マンスフィールドのみ： 取付前の準備 ストーブ底面にあるボトムヒートシールドをストーブから外します。 アッシュパンの取り付けに必要なスペースを開けるため、右図のように カットしてください。カットした中央の部分も後程使用します。（手順11.） 手順 1. 本体下に取り付けてあるヒートシールドを外します。 A) 奥のスクリュー１箇所をゆるめます。 B) 手前のスクリュー２箇所を外し、ヒートシールドを外します。 C) 上記すべてのスクリューを元の位置に取付けます。 2. 炉床の鋳物プレートを外します。 A) 7/16” ソケットレンチで四隅のボルトを外します。 B) プレートを取り出します。 ➢ 外したボルトはアッシュグレートの取付に使います。 ➢ 外したヒートシールド（1.）、炉床のプレート（2.）は、アッシュパン キットを使用している限り使用しません。 Technical Data Sheet 2021/10/15 # 90-54240 ヘリテイジ8024/マンスフィールド8013 アッシュパンキット HS_TechDS_ 90-54240_HER8024_MAN8013_アッシュパンキット_20211015 長野総商株式会社 2203 2 / 4 3. アッシュパンを解体します。 A) ドアを開け、スチール製のアッシュパンを取り出します。 B) アッシュグレートとシェイカーグレートを外します。 C) 六角レンチでキャッチ・ブラケットを外します。 D) 六角レンチでドアヒンジ・ブラケットを外します。 4. アッシュパンボックスの上部開口部のプラスチック製キーパーを外し、付属の1/4”ガスケットロ ープを貼ります。ガスケットの端が縁からはみ出さないように貼ってください。ガスケットが重な らないように、余分なガスケットはカットしてください。 5. ドアを開け、ストーブ炉床の開口部へアッシュパン ボックスを装着します。ガスケットを貼ったアッシュ パンボックス上面が、開口部とぴったり合わさるよ うに設置してください。 ※プラスチックのキーパーは必ず外してください ガスケットを貼る Technical Data Sheet 2021/10/15 # 90-54240 ヘリテイジ8024/マンスフィールド8013 アッシュパンキット HS_TechDS_ 90-54240_HER8024_MAN8013_アッシュパンキット_20211015 長野総商株式会社 2203 3 / 4 6. シェイカーグレートとアッシュグレートを取り付けます。 A) まず、シェイカーグレートをアッシュパンに取り付けます。 そのとき、シェーカーハンドル部分はアッシュパン手前の 開口部から見えます。 ※シェイカーグレートはハンドルを使って前後に動きます。 B) 次に、炉床にアッシュグレートを取り付けます。ボルトを取 りつけるタブの平らな面が手前側に来るように取り付けて ください。 C) アッシュグレートをボルトで４ヵ 所固定します。アッシュグレート が下の鋳鉄部分と合わさるよう にしっかり締めてください。 7. アッシュドアに木製ハンドルを取り付けます。 8. アッシュドアとキャッチを取り付けます。 A) 右側にキャッチを取り付けます。フラットヘッド・ソ ケットスクリューを２つ使います。 B) ドアヒンジを左側に取り付けます。付属のフラット ヘッド・ソケットスクリューを２つ使います。 C) アッシュドアを取り付けます。ヒンジピンは上から 差し込んでください。 平らな面を手前へ ⒶⒷ Technical Data Sheet 2021/10/15 # 90-54240 ヘリテイジ8024/マンスフィールド8013 アッシュパンキット HS_TechDS_ 90-54240_HER8024_MAN8013_アッシュパンキット_20211015 長野総商株式会社 2203 4 / 4 9. アッシュドアの開閉方法 開けるには、ハンドルを真下へ回します。 右側へ反時計回りに回して閉めます。 マンスフィールドのみ 10. ヒートシールド・エクステンションブラケット（３ヶ） を、ボトムヒートシールドに取り付けます。 ※ヒートシールド・エクステンションブラケット（x3）とスクリュー（x6）は、ストーブ本体に同梱されています。 11. 取付前の準備でカットしたボトムヒートシールドの中央部分をストーブ底面に取り付けます。 品番 90-57240 機種 HERITAGE 8022/8023/8024 MANSFIELD 8013 オプション アッシュパンキット
