技術資料

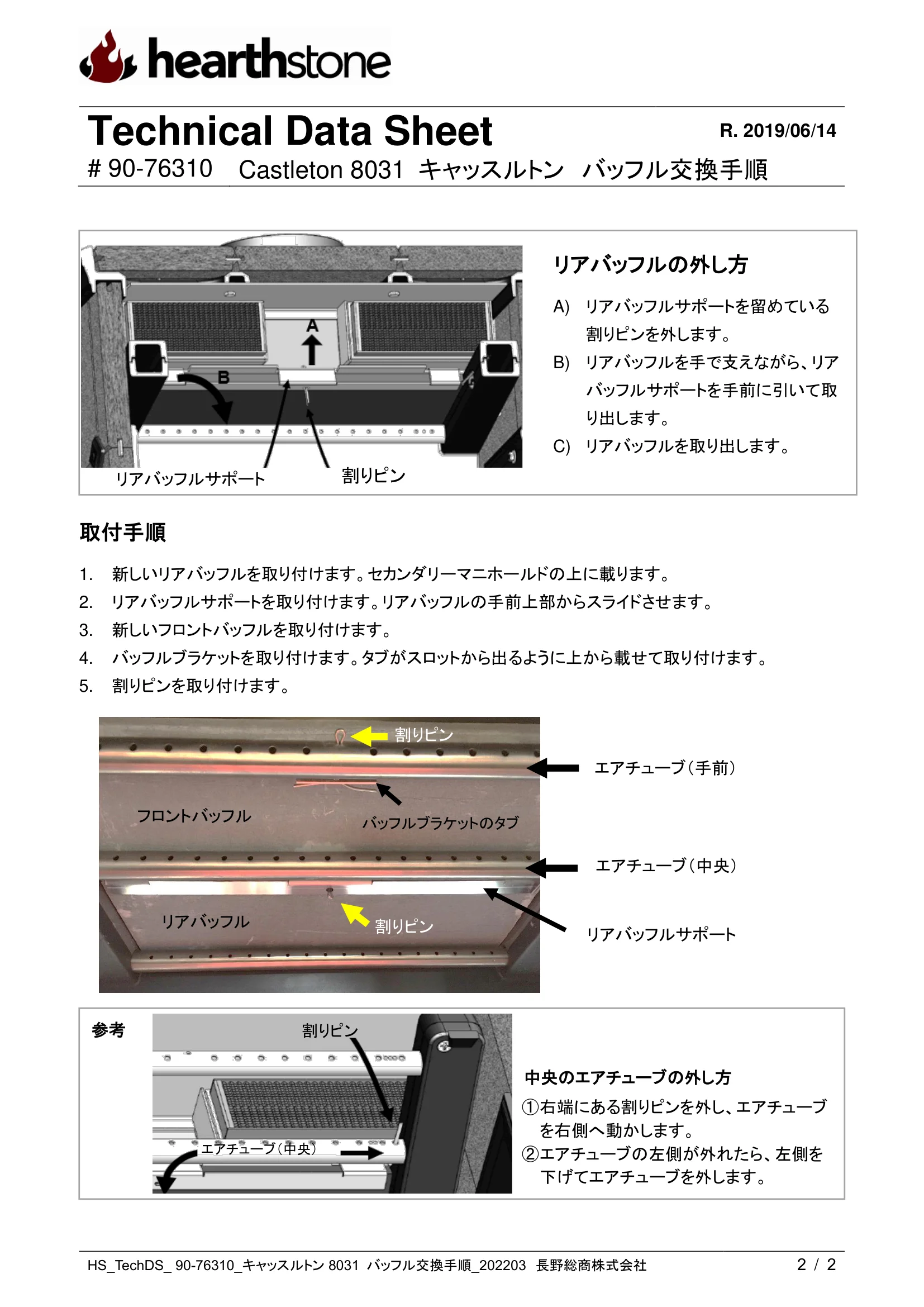

Technical Data Sheet R. 2019/06/14 # 90-76310 Castleton 8031 キャッスルトン バッフル交換手順 HS_TechDS_ 90-76310_キャッスルトン8031 バッフル交換手順_202203 長野総商株式会社 1 / 2 パーツ ご用意いただくもの 3120-031 フロントバッフル （□W386 x D135, t=13） ラジオペンチ 3120-032 リアバッフル （□W386 x D128, t=13） 作業用グローブ 4300-0120 割りピン（３本） 始める前に 必ずストーブが冷めた状態で作業してください。  バッフルを外すとコンバスターへ手が届きやすくなりますので、コンバスターの状態を目視で確認し、 必要に応じて、表面の汚れを掃除してください。 リアバッフル フロントバッフル 割りピン （３本） スロット バッフルブラケット 割りピン フロントバッフル フロントバッフルの外し方 A) 手前のエアチューブ中央の割りピンを抜いて外 します。 B) バッフル手前のバッフルブラケットを持ち上げ て外します。 C) フロントバッフルを手前へゆっくりと引き出して、 手前のエアチューブの上から外します。 注意： バッフルを無理に外そうとしないでくださ い。破損の原因となります。 タブ Technical Data Sheet R. 2019/06/14 # 90-76310 Castleton 8031 キャッスルトン バッフル交換手順 HS_TechDS_ 90-76310_キャッスルトン8031 バッフル交換手順_202203 長野総商株式会社 2 / 2 取付手順 1. 新しいリアバッフルを取り付けます。セカンダリーマニホールドの上に載ります。 2. リアバッフルサポートを取り付けます。リアバッフルの手前上部からスライドさせます。 3. 新しいフロントバッフルを取り付けます。 4. バッフルブラケットを取り付けます。タブがスロットから出るように上から載せて取り付けます。 5. 割りピンを取り付けます。 リアバッフルの外し方 A) リアバッフルサポートを留めている 割りピンを外します。 B) リアバッフルを手で支えながら、リア バッフルサポートを手前に引いて取 り出します。 C) リアバッフルを取り出します。 リアバッフルサポート 割りピン エアチューブ（中央） エアチューブ（手前） フロントバッフル リアバッフル 割りピン 割りピン バッフルブラケットのタブ リアバッフルサポート 割りピン 中央のエアチューブの外し方 ①右端にある割りピンを外し、エアチューブ を右側へ動かします。 ②エアチューブの左側が外れたら、左側を 下げてエアチューブを外します。 エアチューブ（中央） 参考
