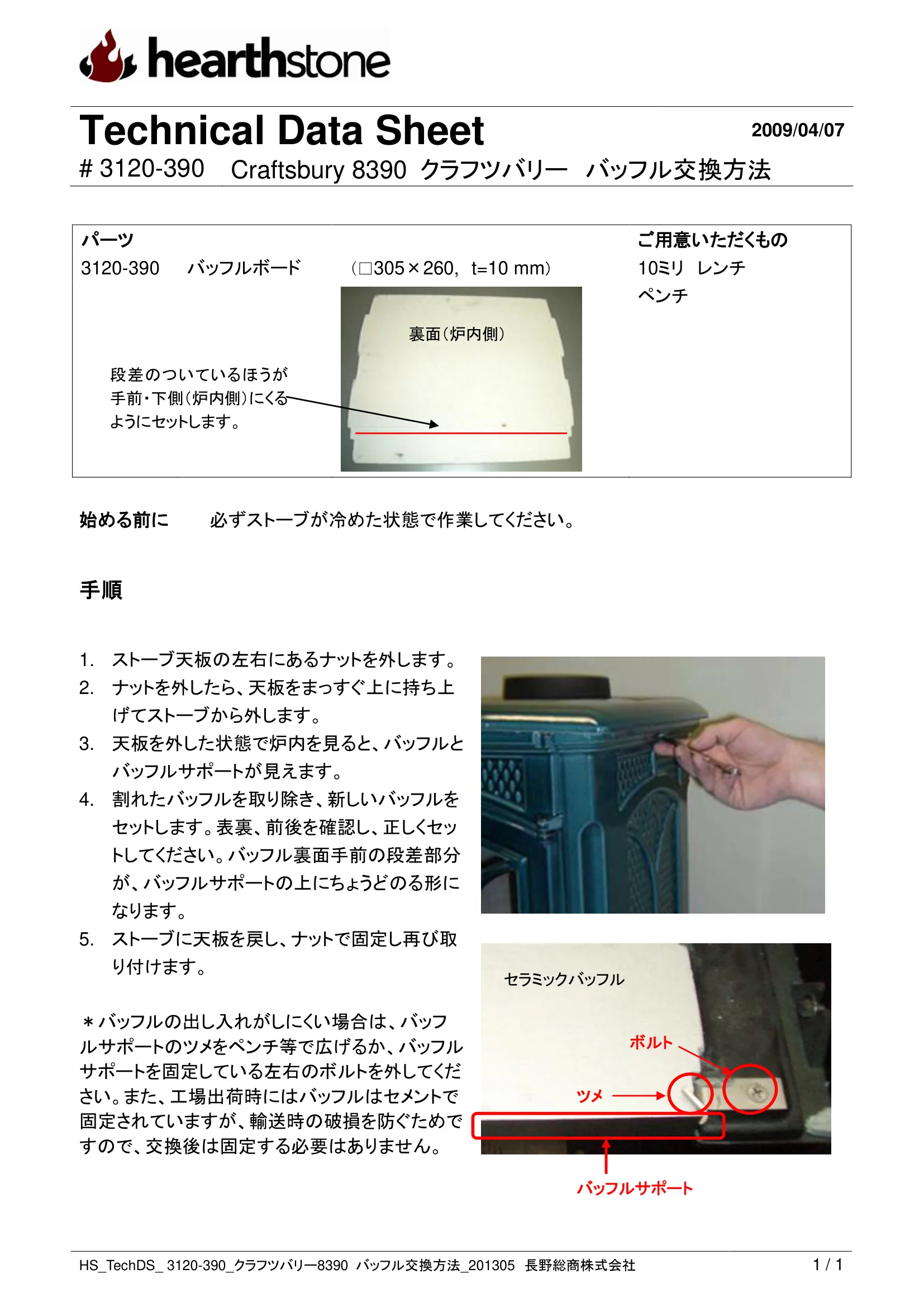

Technical Data Sheet 2009/04/07 # 3120-390 Craftsbury 8390 クラフツバリー バッフル交換方法 HS_TechDS_ 3120-390_クラフツバリー8390 バッフル交換方法_201305 長野総商株式会社 1 / 1 パーツ ご用意いただくもの 3120-390 バッフルボード （□305×260, t=10 mm） 10ミリ レンチ ペンチ 始める前に 必ずストーブが冷めた状態で作業してください。 手順 1. ストーブ天板の左右にあるナットを外します。 2. ナットを外したら、天板をまっすぐ上に持ち上 げてストーブから外します。 3. 天板を外した状態で炉内を見ると、バッフルと バッフルサポートが見えます。 4. 割れたバッフルを取り除き、新しいバッフルを セットします。表裏、前後を確認し、正しくセッ トしてください。バッフル裏面手前の段差部分 が、バッフルサポートの上にちょうどのる形に なります。 5. ストーブに天板を戻し、ナットで固定し再び取 り付けます。 ＊バッフルの出し入れがしにくい場合は、バッフ ルサポートのツメをペンチ等で広げるか、バッフル サポートを固定している左右のボルトを外してくだ さい。また、工場出荷時にはバッフルはセメントで 固定されていますが、輸送時の破損を防ぐためで すので、交換後は固定する必要はありません。 ツメ ボルト 裏面（炉内側） バッフルサポート セラミックバッフル 段差のついているほうが 手前・下側（炉内側）にくる ようにセットします。
