ハースストーン BAFFLE KOUKAN EQUINOX_90 76010
技術資料

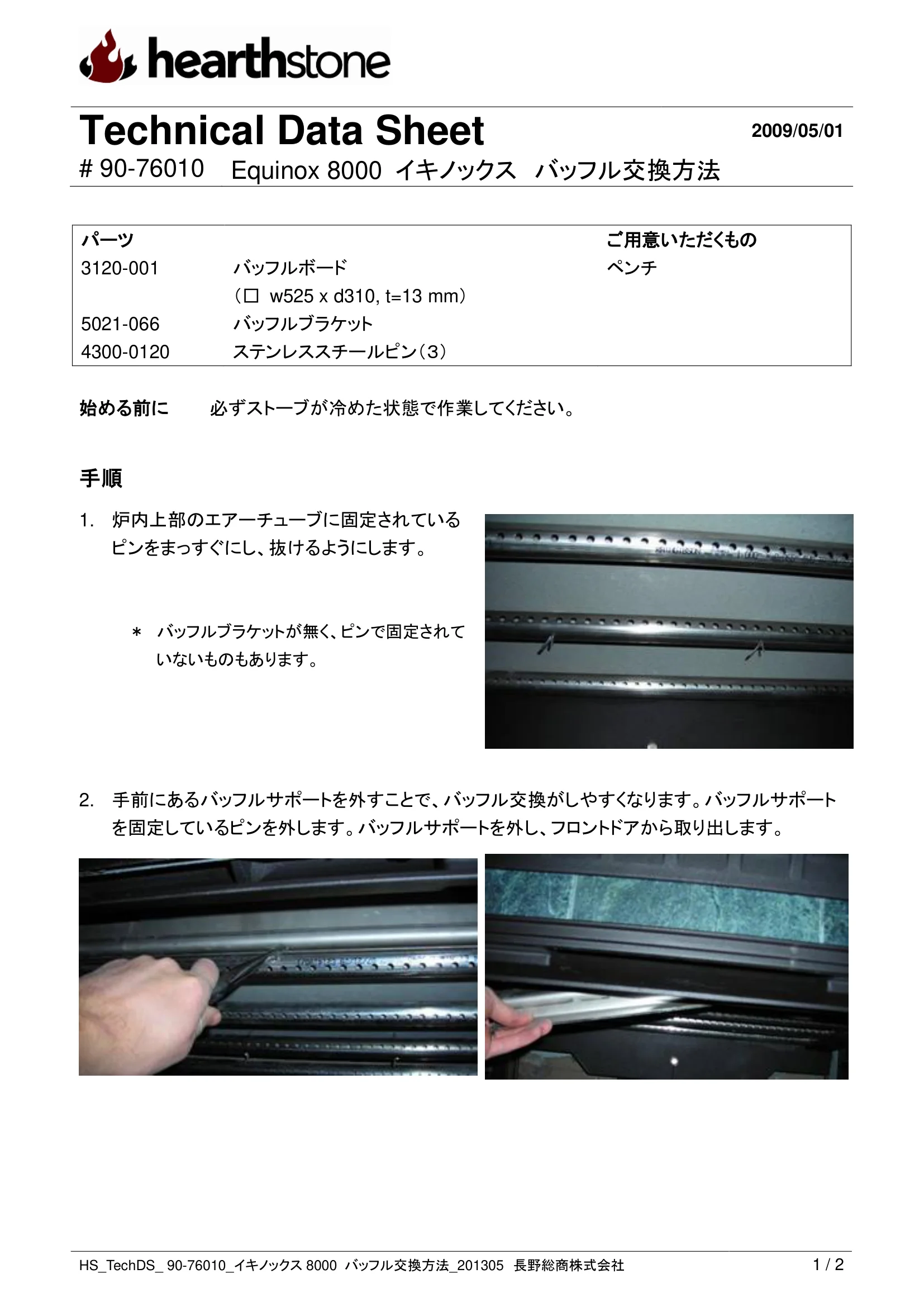

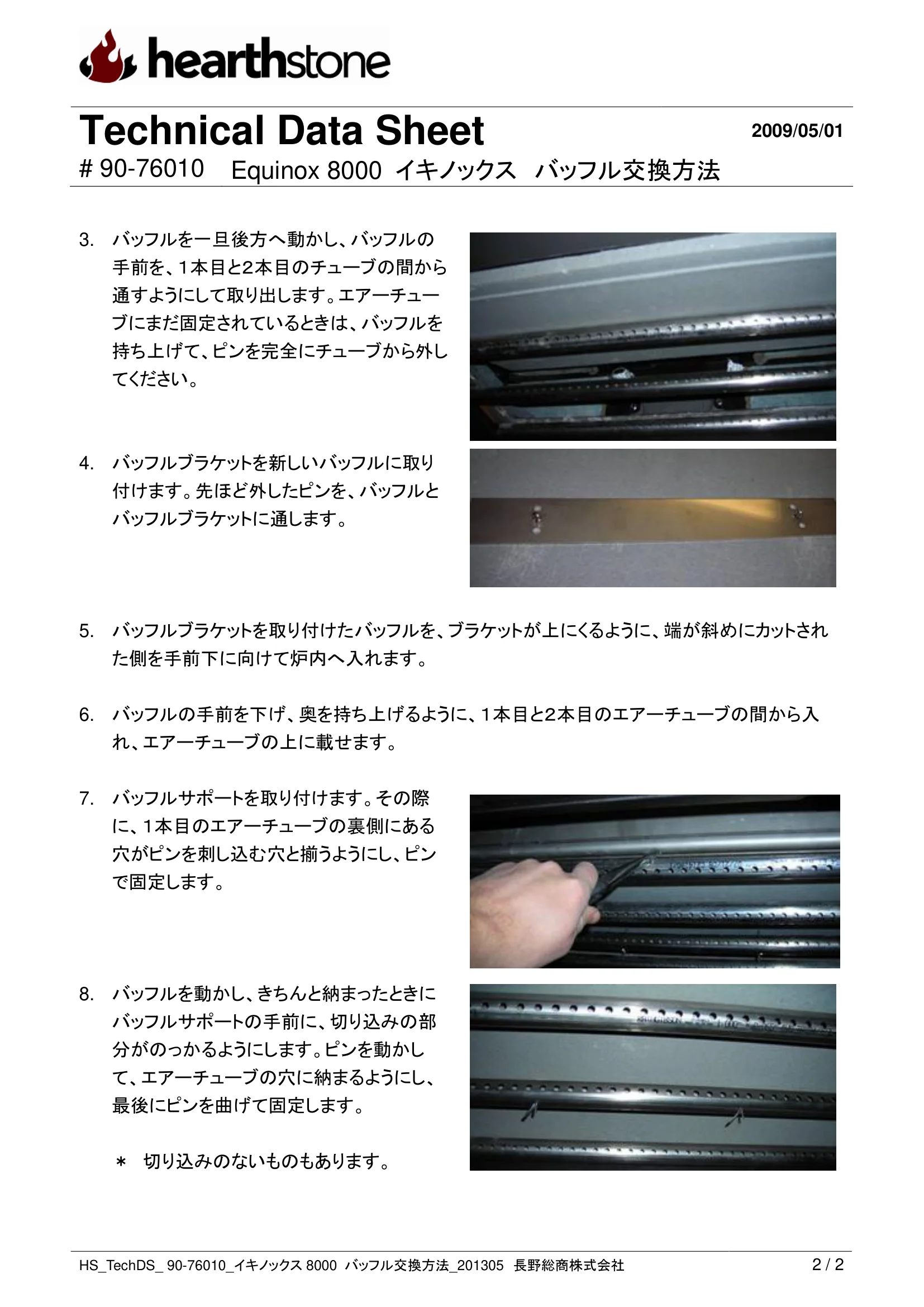

Technical Data Sheet 2009/05/01 # 90-76010 Equinox 8000 イキノックス バッフル交換方法 HS_TechDS_ 90-76010_イキノックス8000 バッフル交換方法_201305 長野総商株式会社 1 / 2 パーツ ご用意いただくもの 3120-001 バッフルボード （□ w525 x d310, t=13 mm） ペンチ 5021-066 バッフルブラケット 4300-0120 ステンレススチールピン（３） 始める前に 必ずストーブが冷めた状態で作業してください。 手順 1. 炉内上部のエアーチューブに固定されている ピンをまっすぐにし、抜けるようにします。 ＊ バッフルブラケットが無く、ピンで固定されて いないものもあります。 2. 手前にあるバッフルサポートを外すことで、バッフル交換がしやすくなります。バッフルサポート を固定しているピンを外します。バッフルサポートを外し、フロントドアから取り出します。 Technical Data Sheet 2009/05/01 # 90-76010 Equinox 8000 イキノックス バッフル交換方法 HS_TechDS_ 90-76010_イキノックス8000 バッフル交換方法_201305 長野総商株式会社 2 / 2 3. バッフルを一旦後方へ動かし、バッフルの 手前を、１本目と２本目のチューブの間から 通すようにして取り出します。エアーチュー ブにまだ固定されているときは、バッフルを 持ち上げて、ピンを完全にチューブから外し てください。 4. バッフルブラケットを新しいバッフルに取り 付けます。先ほど外したピンを、バッフルと バッフルブラケットに通します。 5. バッフルブラケットを取り付けたバッフルを、ブラケットが上にくるように、端が斜めにカットされ た側を手前下に向けて炉内へ入れます。 6. バッフルの手前を下げ、奥を持ち上げるように、１本目と２本目のエアーチューブの間から入 れ、エアーチューブの上に載せます。 7. バッフルサポートを取り付けます。その際 に、１本目のエアーチューブの裏側にある 穴がピンを刺し込む穴と揃うようにし、ピン で固定します。 8. バッフルを動かし、きちんと納まったときに バッフルサポートの手前に、切り込みの部 分がのっかるようにします。ピンを動かし て、エアーチューブの穴に納まるようにし、 最後にピンを曲げて固定します。 ＊ 切り込みのないものもあります。
