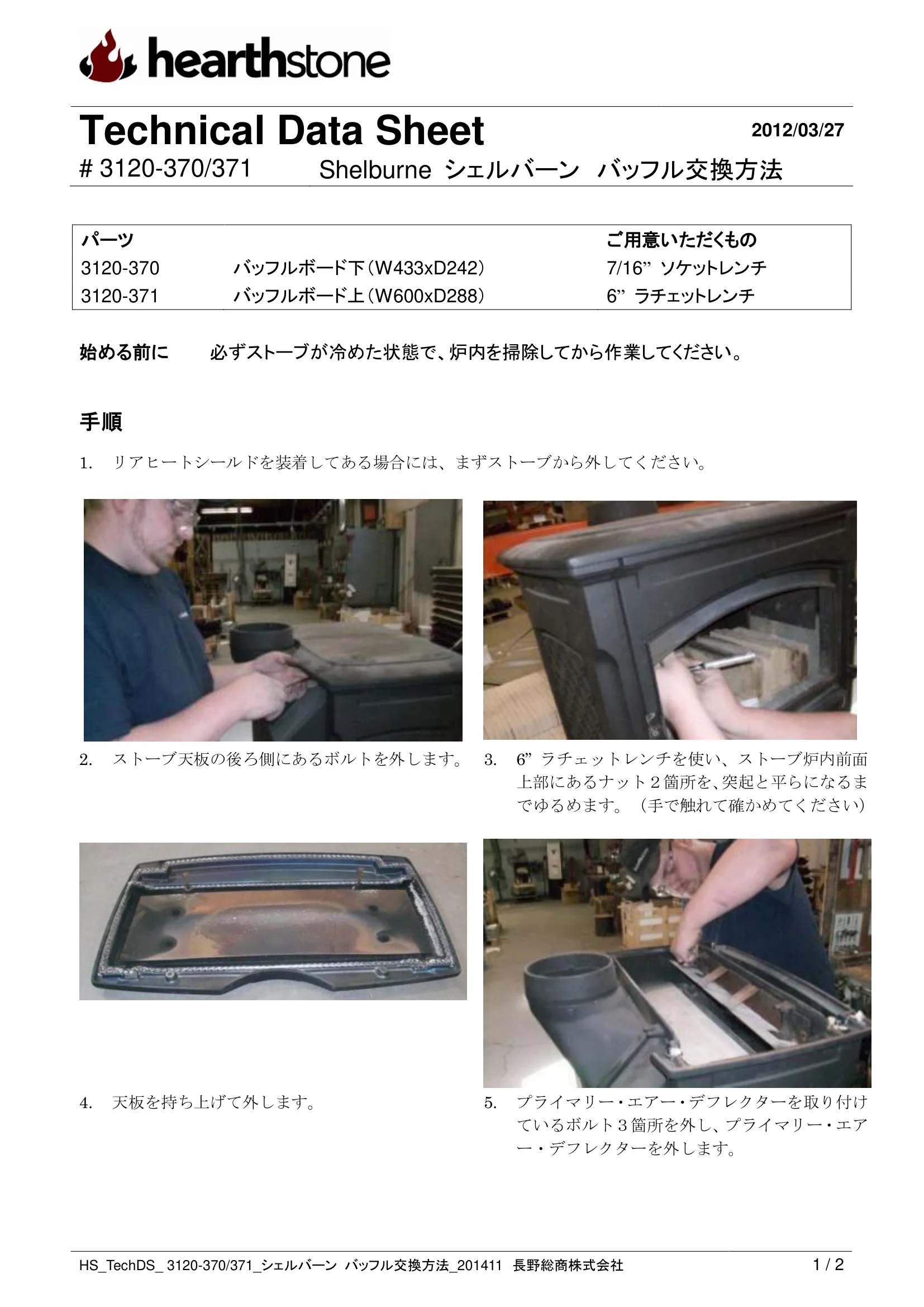

Technical Data Sheet
2012/03/27
# 3120-370/371
Shelburne シェルバーン バッフル交換方法
HS_TechDS_ 3120-370/371_シェルバーン バッフル交換方法_201411 長野総商株式会社
1 / 2
パーツ
ご用意いただくもの
3120-370
バッフルボード下（W433xD242）
7/16” ソケットレンチ
3120-371
バッフルボード上（W600xD288）
6” ラチェットレンチ
始める前に
必ずストーブが冷めた状態で、炉内を掃除してから作業してください。
手順
1.
リアヒートシールドを装着してある場合には、まずストーブから外してください。
2.
ストーブ天板の後ろ側にあるボルトを外します。
3.
6” ラチェットレンチを使い、ストーブ炉内前面
上部にあるナット２箇所を、突起と平らになるま
でゆるめます。（手で触れて確かめてください）
4.
天板を持ち上げて外します。
5.
プライマリー・エアー・デフレクターを取り付け
ているボルト３箇所を外し、プライマリー・エア
ー・デフレクターを外します。

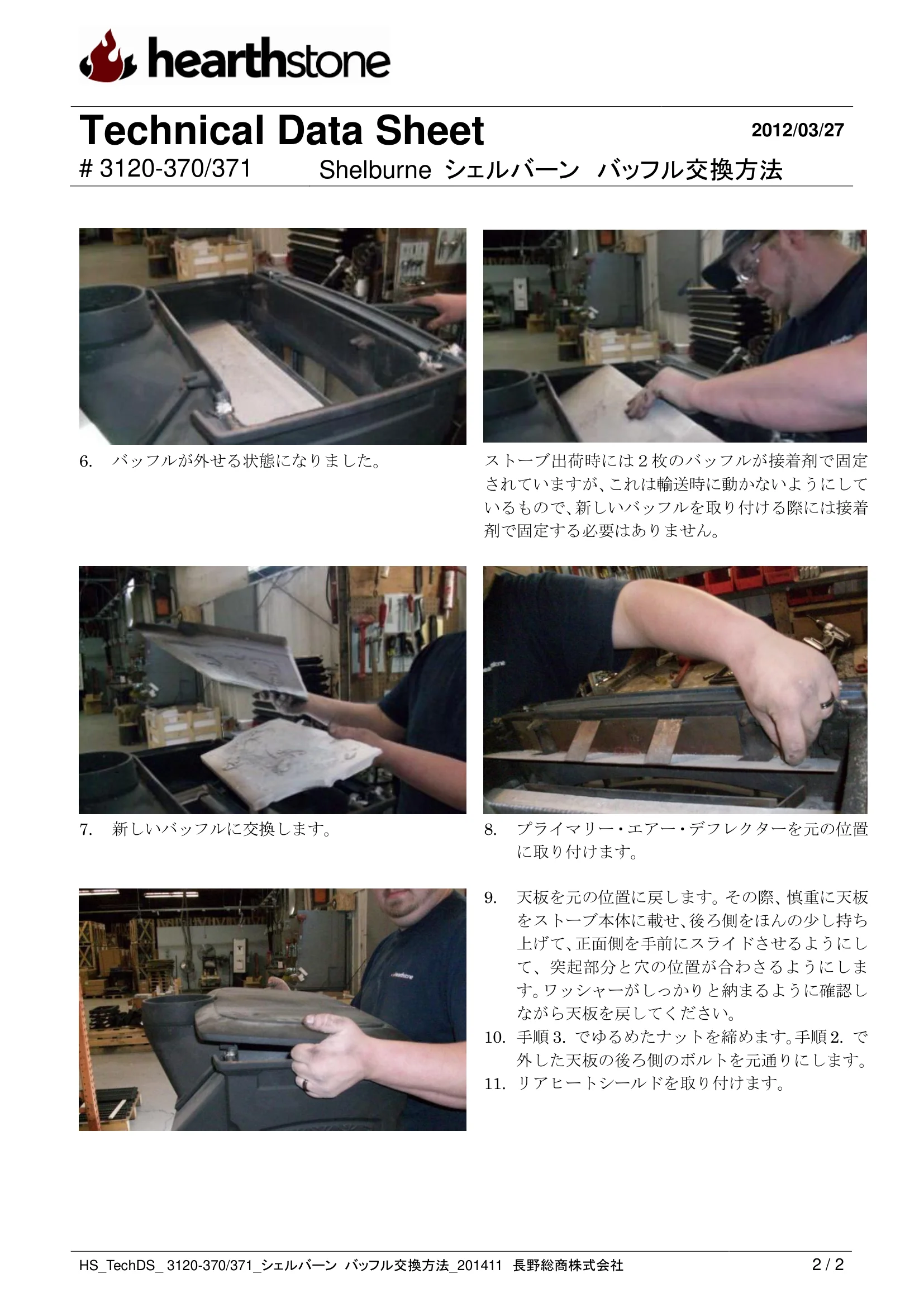

Technical Data Sheet
2012/03/27
# 3120-370/371
Shelburne シェルバーン バッフル交換方法
HS_TechDS_ 3120-370/371_シェルバーン バッフル交換方法_201411 長野総商株式会社
2 / 2
6.
バッフルが外せる状態になりました。
ストーブ出荷時には２枚のバッフルが接着剤で固定
されていますが、これは輸送時に動かないようにして
いるもので、新しいバッフルを取り付ける際には接着
剤で固定する必要はありません。
7.
新しいバッフルに交換します。
8.
プライマリー・エアー・デフレクターを元の位置
に取り付けます。
9.
天板を元の位置に戻します。その際、慎重に天板
をストーブ本体に載せ、後ろ側をほんの少し持ち
上げて、正面側を手前にスライドさせるようにし
て、突起部分と穴の位置が合わさるようにしま
す。ワッシャーがしっかりと納まるように確認し
ながら天板を戻してください。
10. 手順3. でゆるめたナットを締めます。手順2. で
外した天板の後ろ側のボルトを元通りにします。
11. リアヒートシールドを取り付けます。
