ハースストーン CASTLETON8031 KIJUN
技術資料

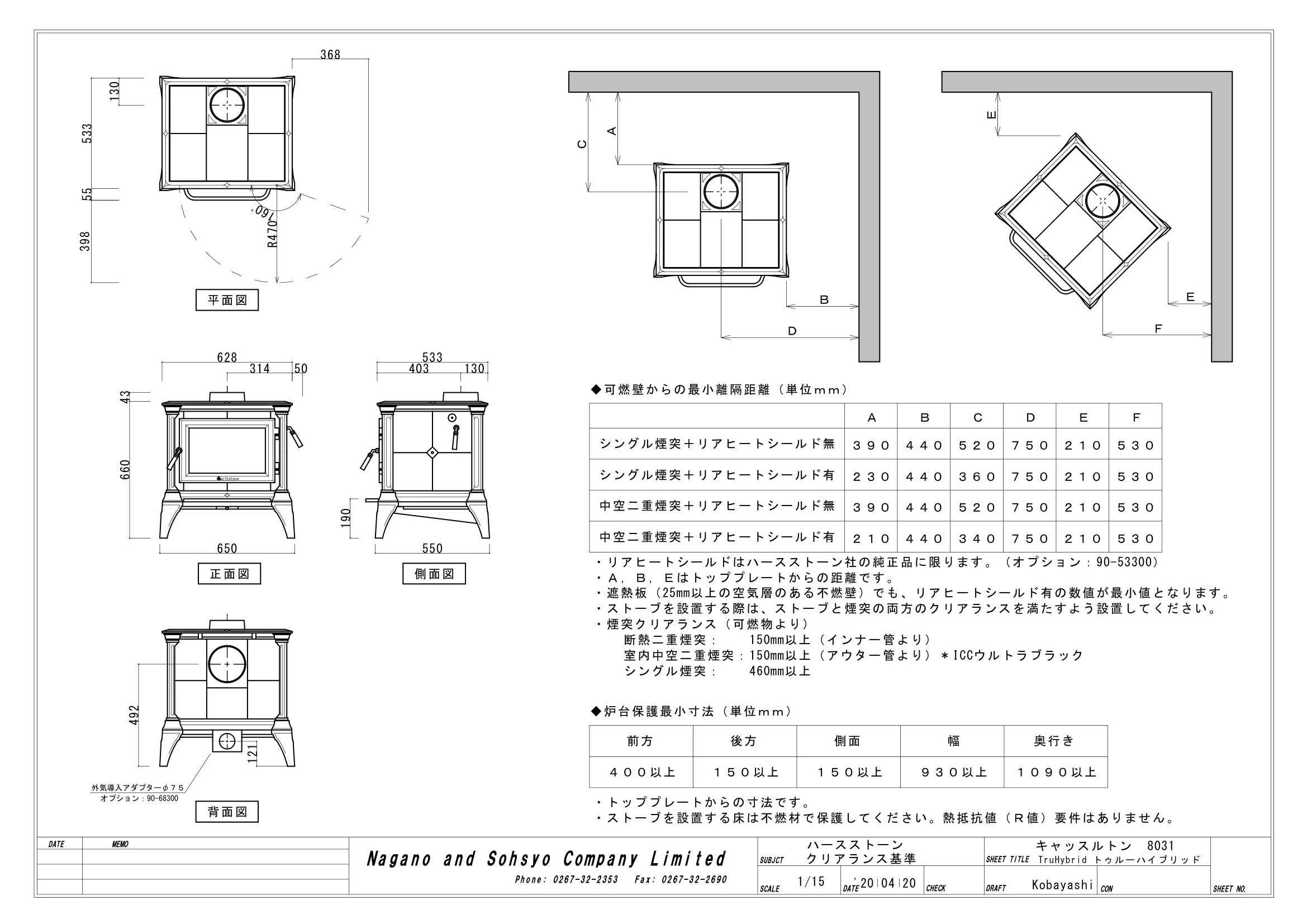

DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 1/15 クリアランス基準 ハースストーン TruHybrid トゥルーハイブリッド キャッスルトン　8031 Kobayashi '20 04 20 ＡＣＢＤ ◆可燃壁からの最小離隔距離（単位ｍｍ） シングル煙突＋リアヒートシールド無 ３９０ ２３０ ４４０ ４４０ ４４０ ５２０ ３６０ ７５０ ７５０ ７５０ ２１０ ２１０ ２１０ ５３０ ５３０ ５３０ ２１０ ４４０ ３４０ ７５０ ２１０ ５３０ ３９０ ５２０ シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド無 中空二重煙突＋リアヒートシールド有 ＡＢＣＤＥＦ 前方 後方 側面 奥行き 幅 １５０以上 ４００以上 ◆炉台保護最小寸法（単位ｍｍ） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 シングル煙突：　　460mm以上 ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） １５０以上 ・トッププレートからの寸法です。 ９３０以上 １０９０以上 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 ・リアヒートシールドはハースストーン社の純正品に限ります。（オプション：90-53300） R470 160ﾟ 368 130 533 55 398 平面図 314 628 650 hearthstone 50 43 660 正面図 403 130 533 190 550 側面図 492 121 外気導入アダプターφ７５ オプション：90-68300 背面図 ＥＥＦ 断熱二重煙突：　　150mm以上（インナー管より）
