ハースストーン CASTLETON8031 SYOUNINZU
告示225号

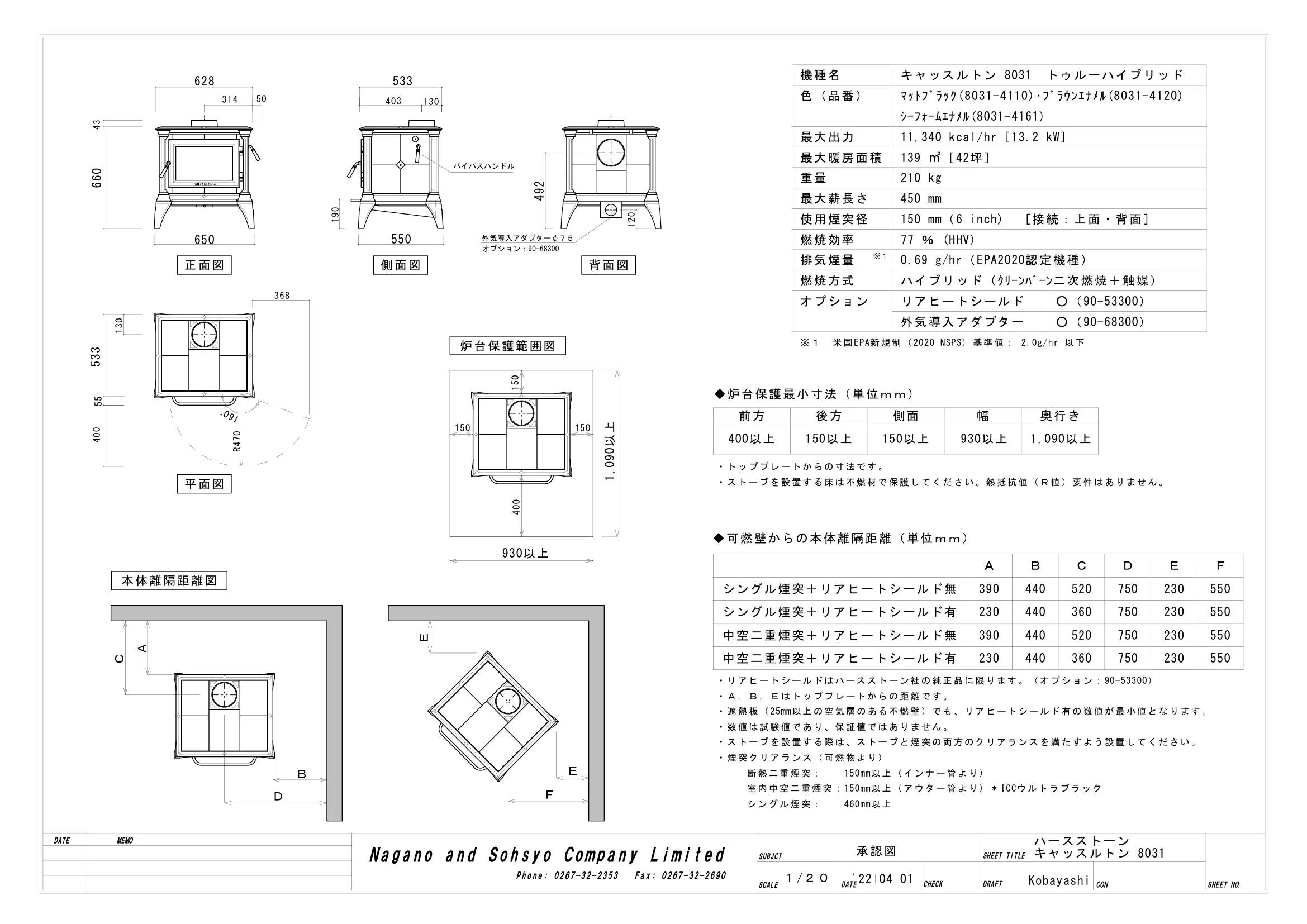

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi １/２０ ハースストーン 本体離隔距離図 ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ◆炉台保護最小寸法（単位ｍｍ） ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 400以上 前方 後方 側面 幅 奥行き 150以上 150以上 側面図 平面図 背面図 キャッスルトン 8031 機種名 使用煙突径 最大出力 最大暖房面積 重量 最大薪長さ 11,340 kcal/hr［13.2 kW］ 139 ㎡［42坪］ 210 kg 450 mm 150 mm（6 inch)　［接続：上面・背面］ 色（品番） ｼｰﾌｫｰﾑｴﾅﾒﾙ(8031-4161) 77 ％ (HHV) 燃焼効率 燃焼方式 排気煙量 ※１ オプション リアヒートシールド ○（90-53300） ﾏｯﾄﾌﾞﾗｯｸ(8031-4110)･ﾌﾞﾗｳﾝｴﾅﾒﾙ(8031-4120) 外気導入アダプター ○（90-68300） ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 ハイブリッド（ｸﾘｰﾝﾊﾞｰﾝ二次燃焼＋触媒） 0.69 g/hr（EPA2020認定機種） ・リアヒートシールドはハースストーン社の純正品に限ります。（オプション：90-53300） hearthstone 正面図 628 314 130 55 650 368 R470 160ﾟ 炉台保護範囲図 ＡＣＥＤＢＦＥ 660 533 400 43 50 492 120 オプション：90-68300 外気導入アダプターφ７５ 533 403 130 190 550 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 キャッスルトン 8031　トゥルーハイブリッド バイパスハンドル 400 150 150 150 '22 04 01 シングル煙突：　　460mm以上 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック 断熱二重煙突：　　150mm以上（インナー管より） ・煙突クリアランス（可燃物より） ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ＡＢＣＤＥＦ シングル煙突＋リアヒートシールド無 シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド無 中空二重煙突＋リアヒートシールド有 ◆可燃壁からの本体離隔距離（単位ｍｍ） 390 230 390 440 440 440 440 520 360 520 750 750 750 750 550 550 550 550 ・数値は試験値であり、保証値ではありません。 930以上 1,090以上 930以上 1,090以上 230 230 230 230 230 360 SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする 48.5 57.6 48.4 上面　　　Ａｈ＝62.8x58.8＝3692.6 側面　　　Ａｖ＝48.5x48.4＝2347.4 正面（ガラス）Ｌsop＝2.40√Ａｖ≒1268 側面　　　　　Ｌsop＝1.59√Ａｖ≒770 背面　　　　　Ｌssl＝1.59√Ａｖ≒840 正面　＝　423 側面　＝　300 背面　＝　300 上面　Ｈｓ＝1263 ハースストーン ※投影面積はアッシュリップを含む 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） キャッスルトン 8031 正面/背面 Ａｖ＝48.5x57.6＝2793.6 平行設置　平面図 れんが積み（遮熱板等）一例 ※３ 空気層 25以上 れんが等 Lsop＝1,268 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 430 840 770 300 550 コーナー設置　平面図 れんが積み（遮熱板等）一例 れんが等 空気層 25以上 ※３ Lsop＝1,268 ※ α ※ β 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 300 840 614 300 770 ※３ 空気層 25以上 '22 04 01 1,200 ※ β 304 275以上 ※２ ※ α 286 275以上 ※２ 1,400 300 25以上 平行設置　平面図 平行設置　正面図 遮熱板の幅 平行設置　側面図 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 遮熱板の高さ 25以上 空気層 ※ ３ hearthstone 遮熱板 ※ ４ 628 Lssl＝770 Lssl＝770 2,122 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 ※ β ※ α 遮熱板 ※４ 275以上 ※２ 25以上 空気層※３ 430 300 484 Lsop＝1,268 588 Lssl＝840 703 Hs＝1,263 576 485 遮熱板の幅 2,122 ※ β 628 Lsop＝1,268 770 770 840 300 770 300 ※ α 770 300 614 遮熱板の幅 ※ α 遮熱板 ※ ４ 588 遮熱板の幅 遮熱板 ※４ 空気層※ ３ 25以上 空気層 Lsop＝1,268 ※ β 430 840 コーナー設置　平面図 1,500 1,500 1,500
