ハースストーン CRAFTSBURY8390 PARTS（2018年版）
価格表

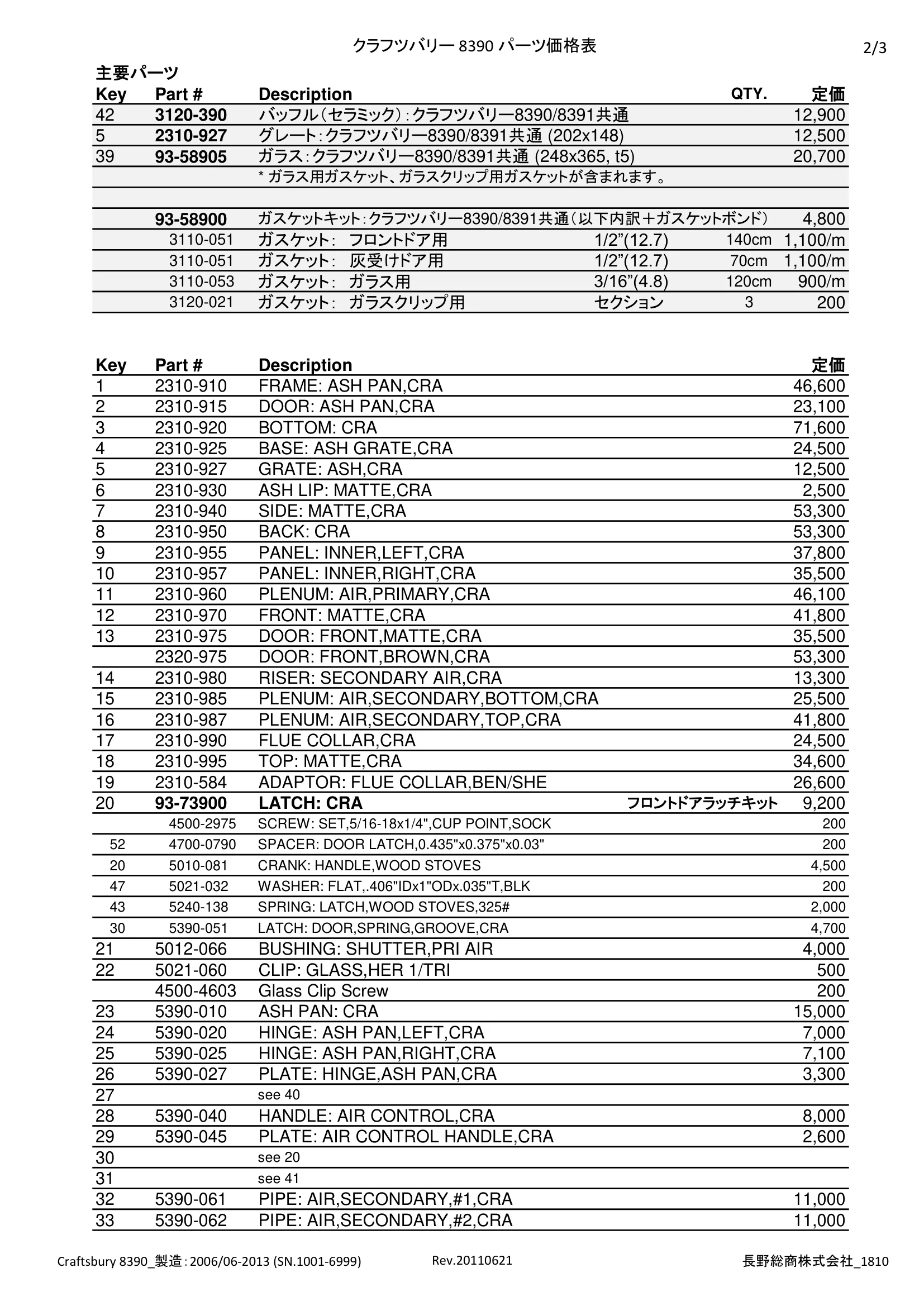

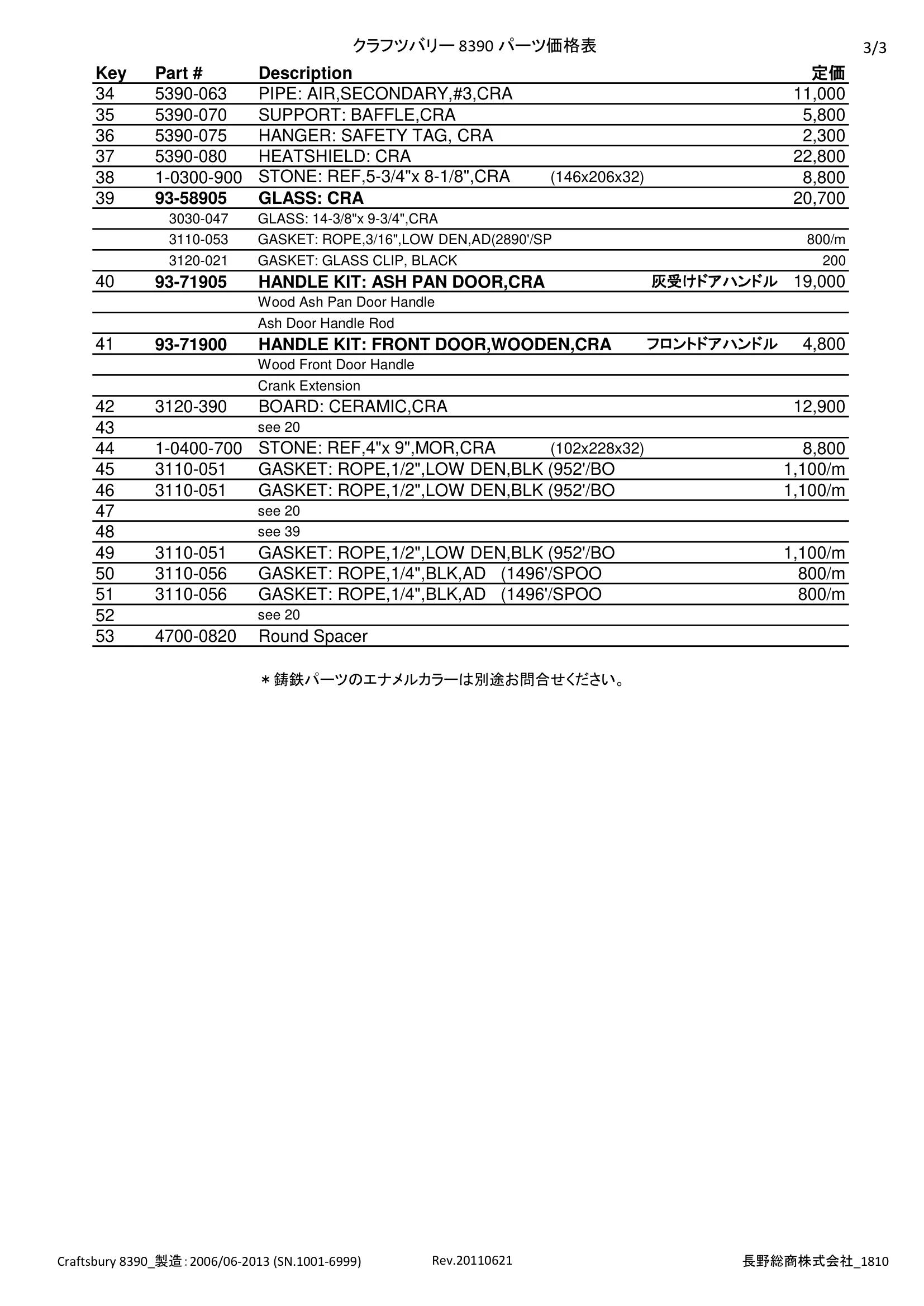

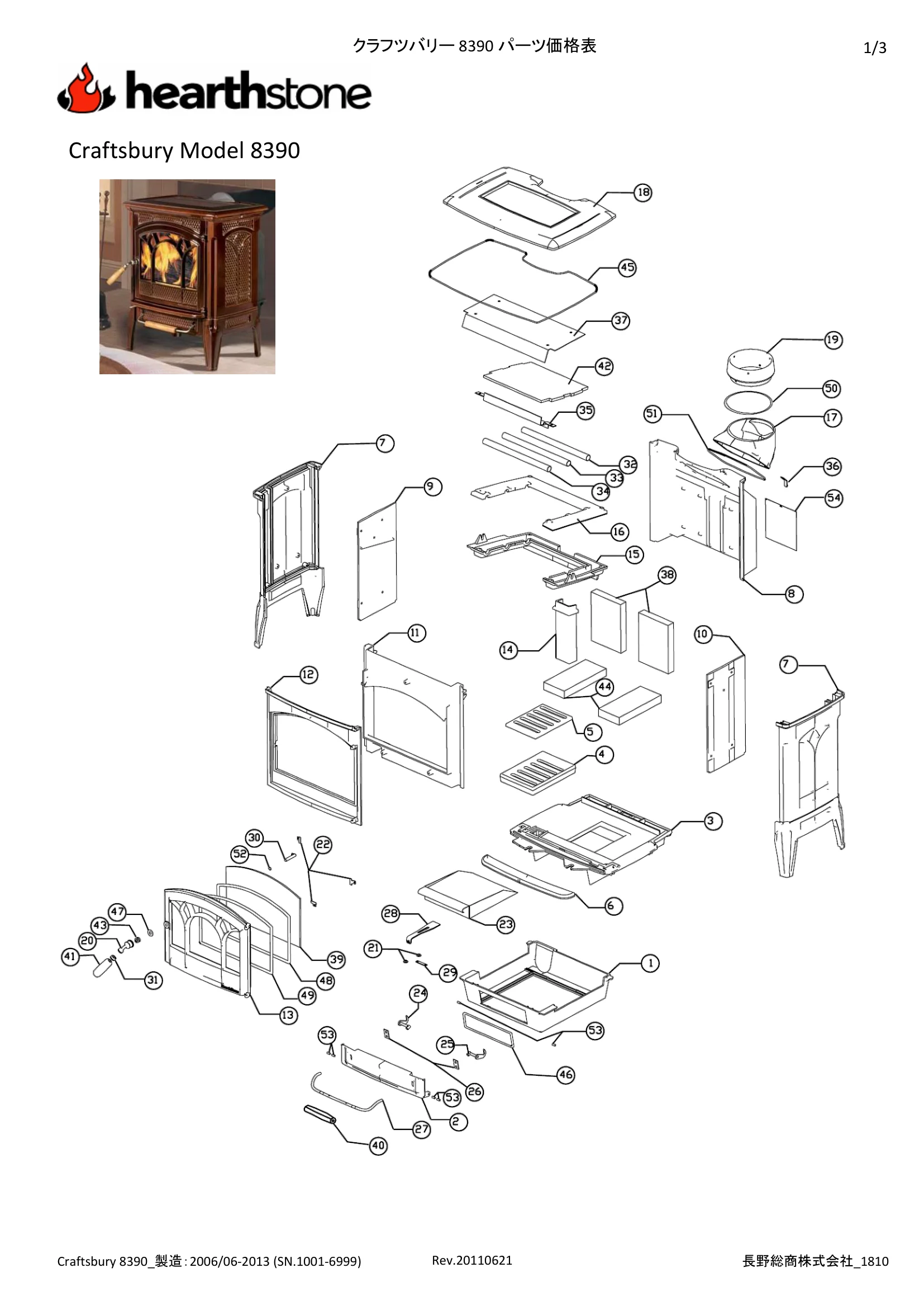

クラフツバリー 8390 パーツ価格表 1/3 Craftsbury Model 8390 Craftsbury 8390_製造：2006/06-2013 (SN.1001-6999) Rev.20110621 長野総商株式会社_1810 クラフツバリー 8390 パーツ価格表 2/3 主要パーツ Key Part # Description QTY. 定価 42 3120-390 バッフル（セラミック）：クラフツバリー8390/8391共通 12,900 5 2310-927 グレート：クラフツバリー8390/8391共通 (202x148) 12,500 39 93-58905 ガラス：クラフツバリー8390/8391共通 (248x365, t5) 20,700 * ガラス用ガスケット、ガラスクリップ用ガスケットが含まれます。 93-58900 4,800 3110-051 ガスケット：　フロントドア用 1/2”(12.7) 140cm 1,100/m 3110-051 ガスケット：　灰受けドア用 1/2”(12.7) 70cm 1,100/m 3110-053 ガスケット：　ガラス用 3/16”(4.8) 120cm 900/m 3120-021 ガスケット：　ガラスクリップ用 セクション 3 200 Key Part # Description 定価 1 2310-910 FRAME: ASH PAN,CRA 46,600 2 2310-915 DOOR: ASH PAN,CRA 23,100 3 2310-920 BOTTOM: CRA 71,600 4 2310-925 BASE: ASH GRATE,CRA 24,500 5 2310-927 GRATE: ASH,CRA 12,500 6 2310-930 ASH LIP: MATTE,CRA 2,500 7 2310-940 SIDE: MATTE,CRA 53,300 8 2310-950 BACK: CRA 53,300 9 2310-955 PANEL: INNER,LEFT,CRA 37,800 10 2310-957 PANEL: INNER,RIGHT,CRA 35,500 11 2310-960 PLENUM: AIR,PRIMARY,CRA 46,100 12 2310-970 FRONT: MATTE,CRA 41,800 13 2310-975 DOOR: FRONT,MATTE,CRA 35,500 2320-975 DOOR: FRONT,BROWN,CRA 53,300 14 2310-980 RISER: SECONDARY AIR,CRA 13,300 15 2310-985 PLENUM: AIR,SECONDARY,BOTTOM,CRA 25,500 16 2310-987 PLENUM: AIR,SECONDARY,TOP,CRA 41,800 17 2310-990 FLUE COLLAR,CRA 24,500 18 2310-995 TOP: MATTE,CRA 34,600 19 2310-584 ADAPTOR: FLUE COLLAR,BEN/SHE 26,600 20 93-73900 LATCH: CRA フロントドアラッチキット 9,200 4500-2975 SCREW: SET,5/16-18x1/4",CUP POINT,SOCK 200 52 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 200 20 5010-081 CRANK: HANDLE,WOOD STOVES 4,500 47 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 200 43 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,000 30 5390-051 LATCH: DOOR,SPRING,GROOVE,CRA 4,700 21 5012-066 BUSHING: SHUTTER,PRI AIR 4,000 22 5021-060 CLIP: GLASS,HER 1/TRI 500 4500-4603 Glass Clip Screw 200 23 5390-010 ASH PAN: CRA 15,000 24 5390-020 HINGE: ASH PAN,LEFT,CRA 7,000 25 5390-025 HINGE: ASH PAN,RIGHT,CRA 7,100 26 5390-027 PLATE: HINGE,ASH PAN,CRA 3,300 27 see 40 28 5390-040 HANDLE: AIR CONTROL,CRA 8,000 29 5390-045 PLATE: AIR CONTROL HANDLE,CRA 2,600 30 see 20 31 see 41 32 5390-061 PIPE: AIR,SECONDARY,#1,CRA 11,000 33 5390-062 PIPE: AIR,SECONDARY,#2,CRA 11,000 ガスケットキット：クラフツバリー8390/8391共通（以下内訳＋ガスケットボンド） Craftsbury 8390_製造：2006/06-2013 (SN.1001-6999) Rev.20110621 長野総商株式会社_1810 クラフツバリー 8390 パーツ価格表 3/3 Key Part # Description 定価 34 5390-063 PIPE: AIR,SECONDARY,#3,CRA 11,000 35 5390-070 SUPPORT: BAFFLE,CRA 5,800 36 5390-075 HANGER: SAFETY TAG, CRA 2,300 37 5390-080 HEATSHIELD: CRA 22,800 38 1-0300-900 (146x206x32) 8,800 39 93-58905 GLASS: CRA 20,700 3030-047 GLASS: 14-3/8"x 9-3/4",CRA 3110-053 GASKET: ROPE,3/16",LOW DEN,AD(2890'/SP 800/m 3120-021 GASKET: GLASS CLIP, BLACK 200 40 93-71905 HANDLE KIT: ASH PAN DOOR,CRA 灰受けドアハンドル 19,000 Wood Ash Pan Door Handle Ash Door Handle Rod 41 93-71900 HANDLE KIT: FRONT DOOR,WOODEN,CRA フロントドアハンドル 4,800 Wood Front Door Handle Crank Extension 42 3120-390 BOARD: CERAMIC,CRA 12,900 43 see 20 44 1-0400-700 (102x228x32) 8,800 45 3110-051 GASKET: ROPE,1/2",LOW DEN,BLK (952'/BO 1,100/m 46 3110-051 GASKET: ROPE,1/2",LOW DEN,BLK (952'/BO 1,100/m 47 see 20 48 see 39 49 3110-051 GASKET: ROPE,1/2",LOW DEN,BLK (952'/BO 1,100/m 50 3110-056 GASKET: ROPE,1/4",BLK,AD (1496'/SPOO 800/m 51 3110-056 GASKET: ROPE,1/4",BLK,AD (1496'/SPOO 800/m 52 see 20 53 4700-0820 Round Spacer ＊鋳鉄パーツのエナメルカラーは別途お問合せください。 STONE: REF,5-3/4"x 8-1/8",CRA STONE: REF,4"x 9",MOR,CRA Craftsbury 8390_製造：2006/06-2013 (SN.1001-6999) Rev.20110621 長野総商株式会社_1810
