ハースストーン GAIKI KIT CASTLETON8030 8031_90 53300_V2
技術資料

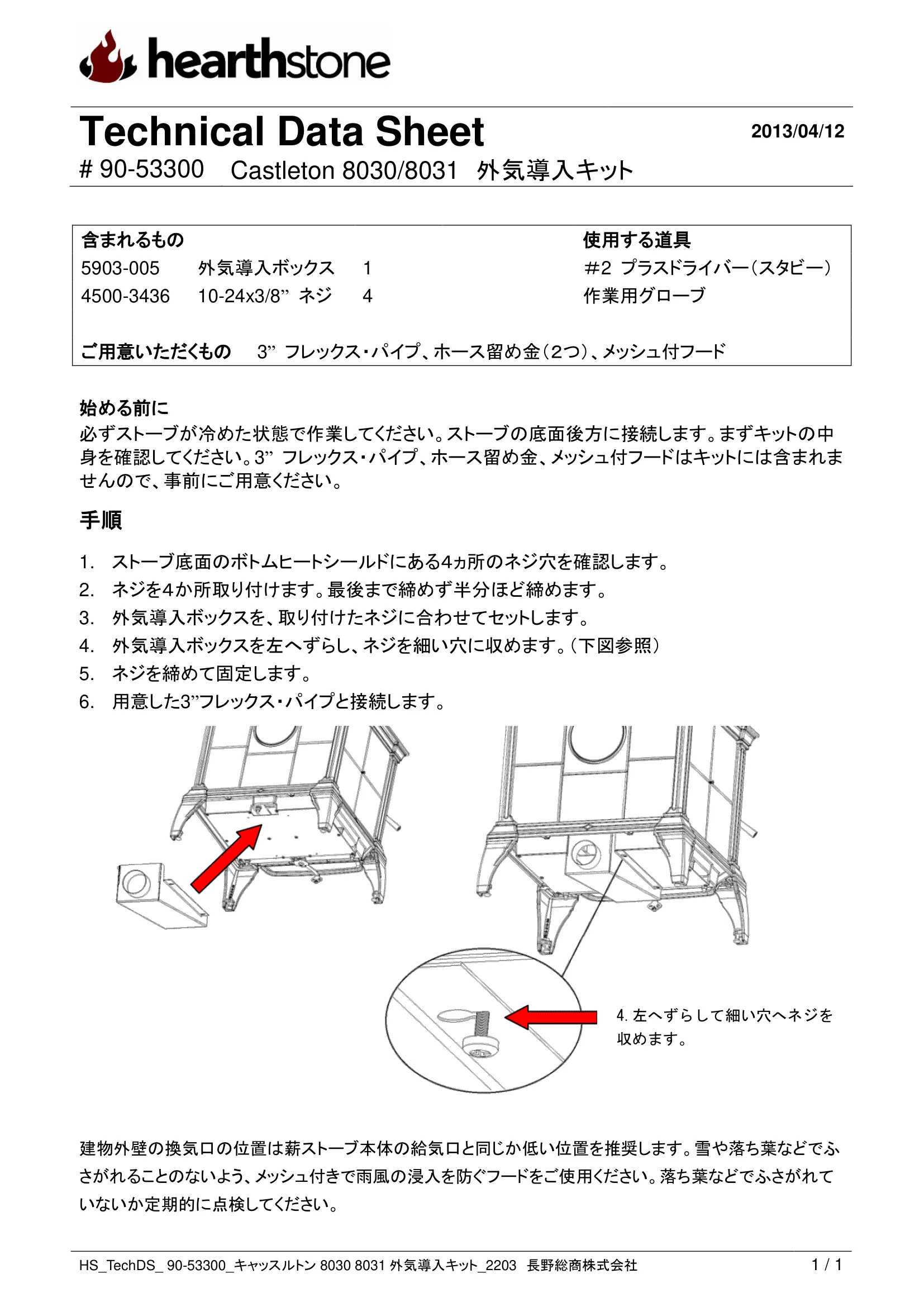

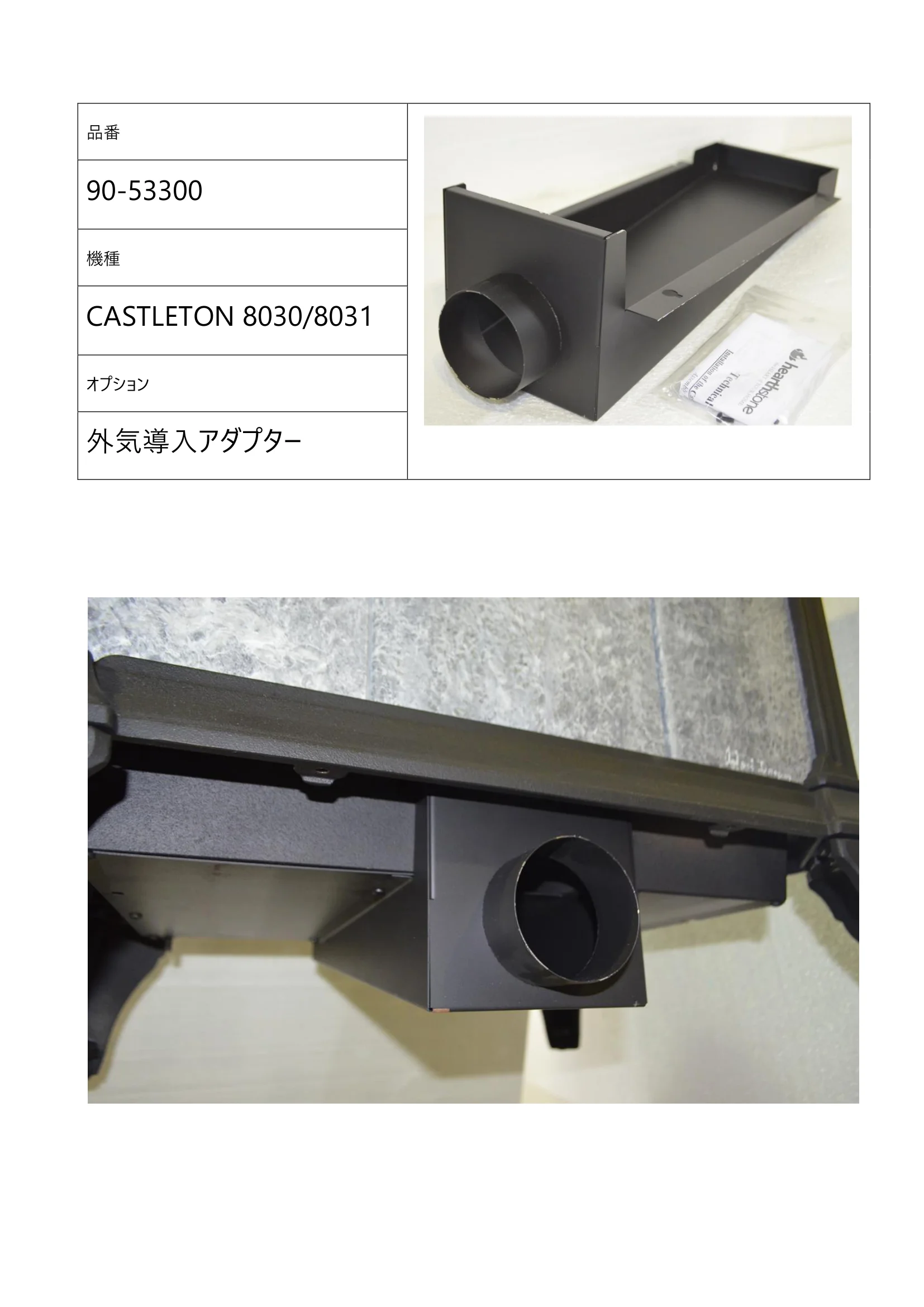

Technical Data Sheet 2013/04/12 # 90-53300 Castleton 8030/8031 外気導入キット HS_TechDS_ 90-53300_キャッスルトン8030 8031 外気導入キット_2203 長野総商株式会社 1 / 1 含まれるもの 使用する道具 5903-005 外気導入ボックス 1 ＃2 プラスドライバー（スタビー） 4500-3436 10-24x3/8” ネジ 4 作業用グローブ ご用意いただくもの 3” フレックス・パイプ、ホース留め金（２つ）、メッシュ付フード 始める前に 必ずストーブが冷めた状態で作業してください。ストーブの底面後方に接続します。まずキットの中 身を確認してください。3” フレックス・パイプ、ホース留め金、メッシュ付フードはキットには含まれま せんので、事前にご用意ください。 手順 1. ストーブ底面のボトムヒートシールドにある４ヵ所のネジ穴を確認します。 2. ネジを４か所取り付けます。最後まで締めず半分ほど締めます。 3. 外気導入ボックスを、取り付けたネジに合わせてセットします。 4. 外気導入ボックスを左へずらし、ネジを細い穴に収めます。（下図参照） 5. ネジを締めて固定します。 6. 用意した3”フレックス・パイプと接続します。 建物外壁の換気口の位置は薪ストーブ本体の給気口と同じか低い位置を推奨します。雪や落ち葉などでふ さがれることのないよう、メッシュ付きで雨風の浸入を防ぐフードをご使用ください。落ち葉などでふさがれて いないか定期的に点検してください。 4.左へずらして細い穴へネジを 収めます。 品番 90-53300 機種 CASTLETON 8030/8031 オプション 外気導入アダプター
