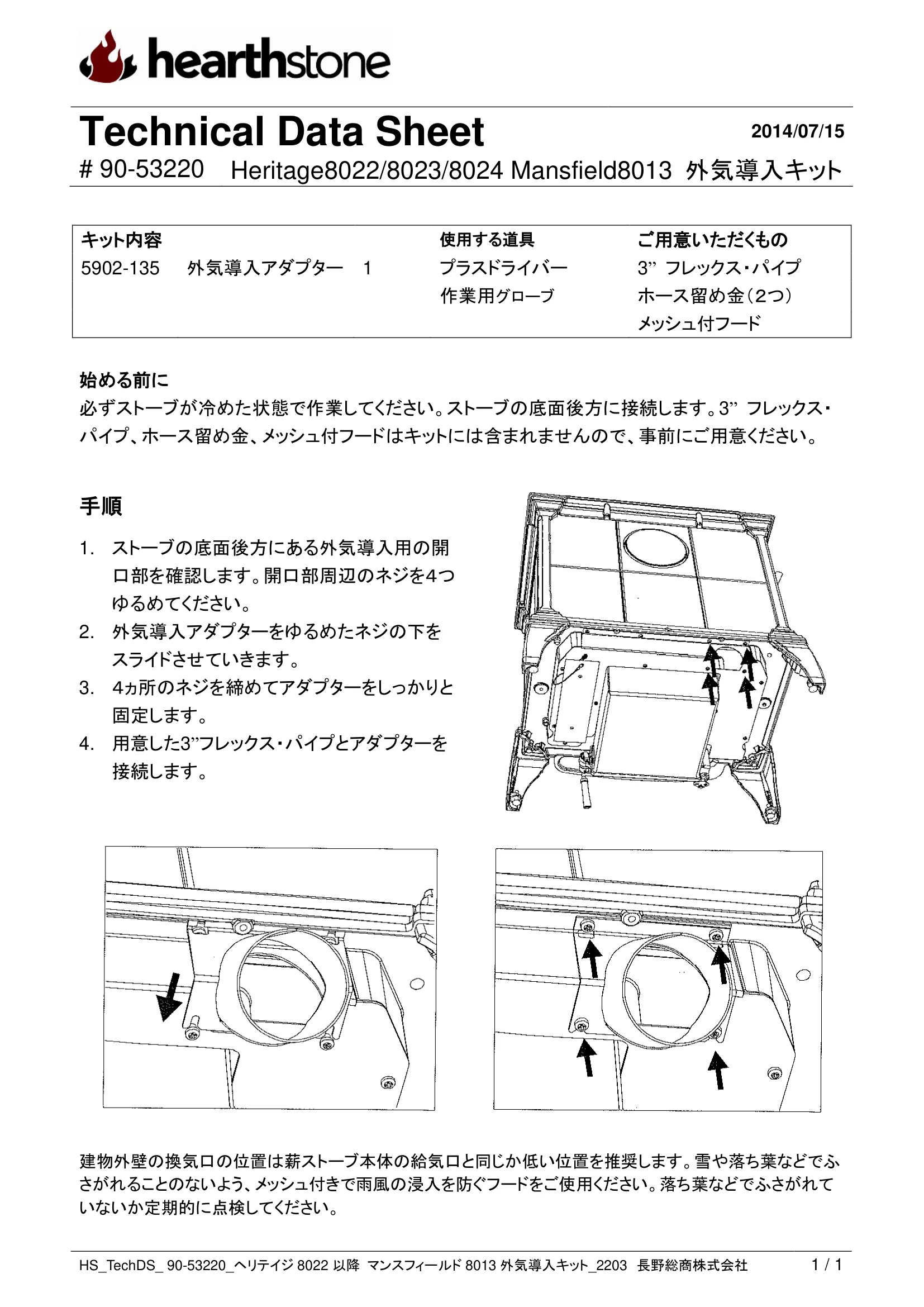

Technical Data Sheet
2014/07/15
# 90-53220 Heritage8022/8023/8024 Mansfield8013 外気導入キット
HS_TechDS_ 90-53220_ヘリテイジ8022 以降 マンスフィールド8013 外気導入キット_2203 長野総商株式会社
1 / 1
キット内容
使用する道具
ご用意いただくもの
5902-135
外気導入アダプター 1
プラスドライバー
3” フレックス・パイプ
作業用グローブ
ホース留め金（２つ）
メッシュ付フード
始める前に
必ずストーブが冷めた状態で作業してください。ストーブの底面後方に接続します。3” フレックス・
パイプ、ホース留め金、メッシュ付フードはキットには含まれませんので、事前にご用意ください。
手順
1. ストーブの底面後方にある外気導入用の開
口部を確認します。開口部周辺のネジを４つ
ゆるめてください。
2. 外気導入アダプターをゆるめたネジの下を
スライドさせていきます。
3. ４ヵ所のネジを締めてアダプターをしっかりと
固定します。
4. 用意した3”フレックス・パイプとアダプターを
接続します。
建物外壁の換気口の位置は薪ストーブ本体の給気口と同じか低い位置を推奨します。雪や落ち葉などでふ
さがれることのないよう、メッシュ付きで雨風の浸入を防ぐフードをご使用ください。落ち葉などでふさがれて
いないか定期的に点検してください。

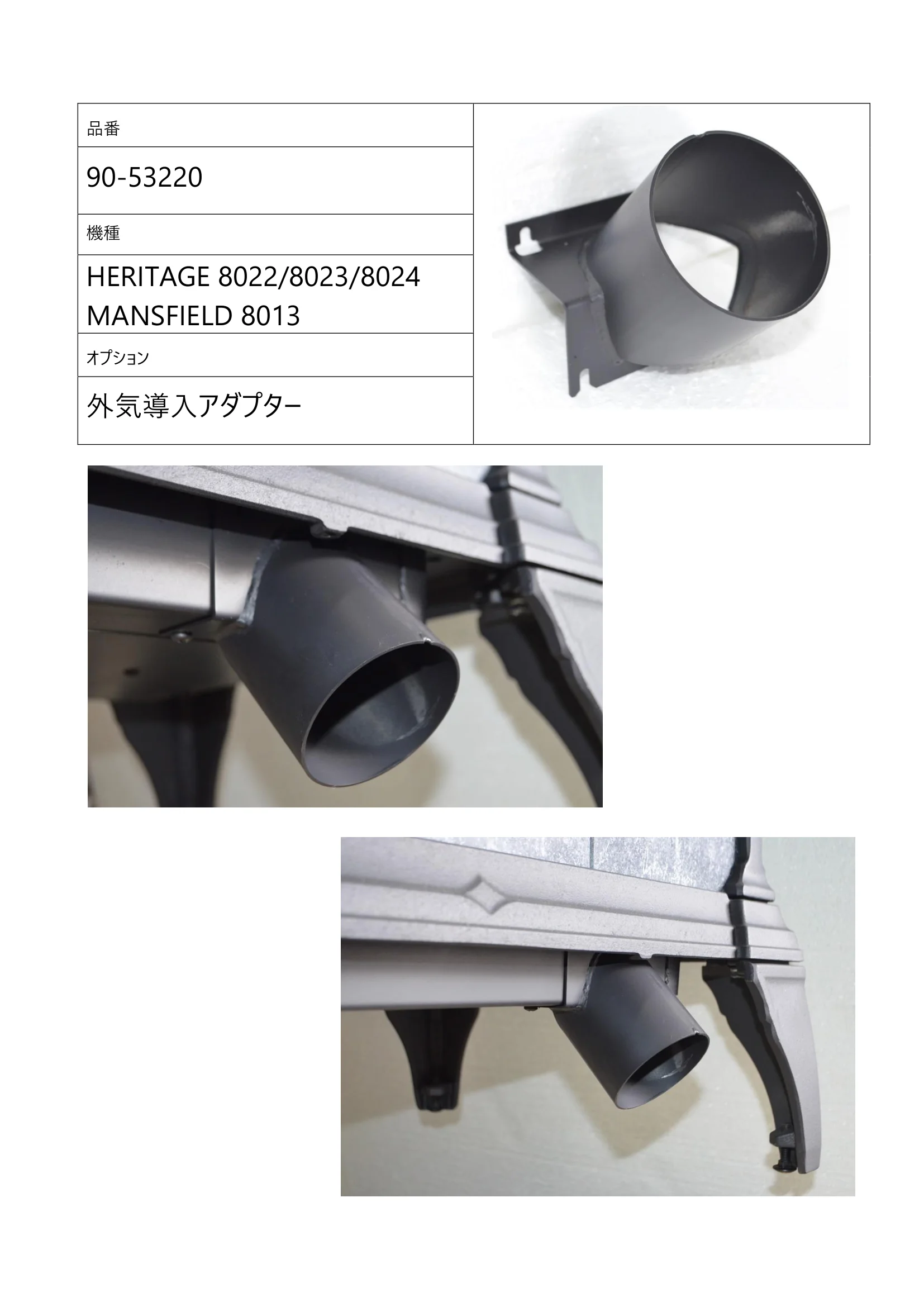

品番
90-53220
機種
HERITAGE 8022/8023/8024
MANSFIELD 8013
オプション
外気導入アダプター
