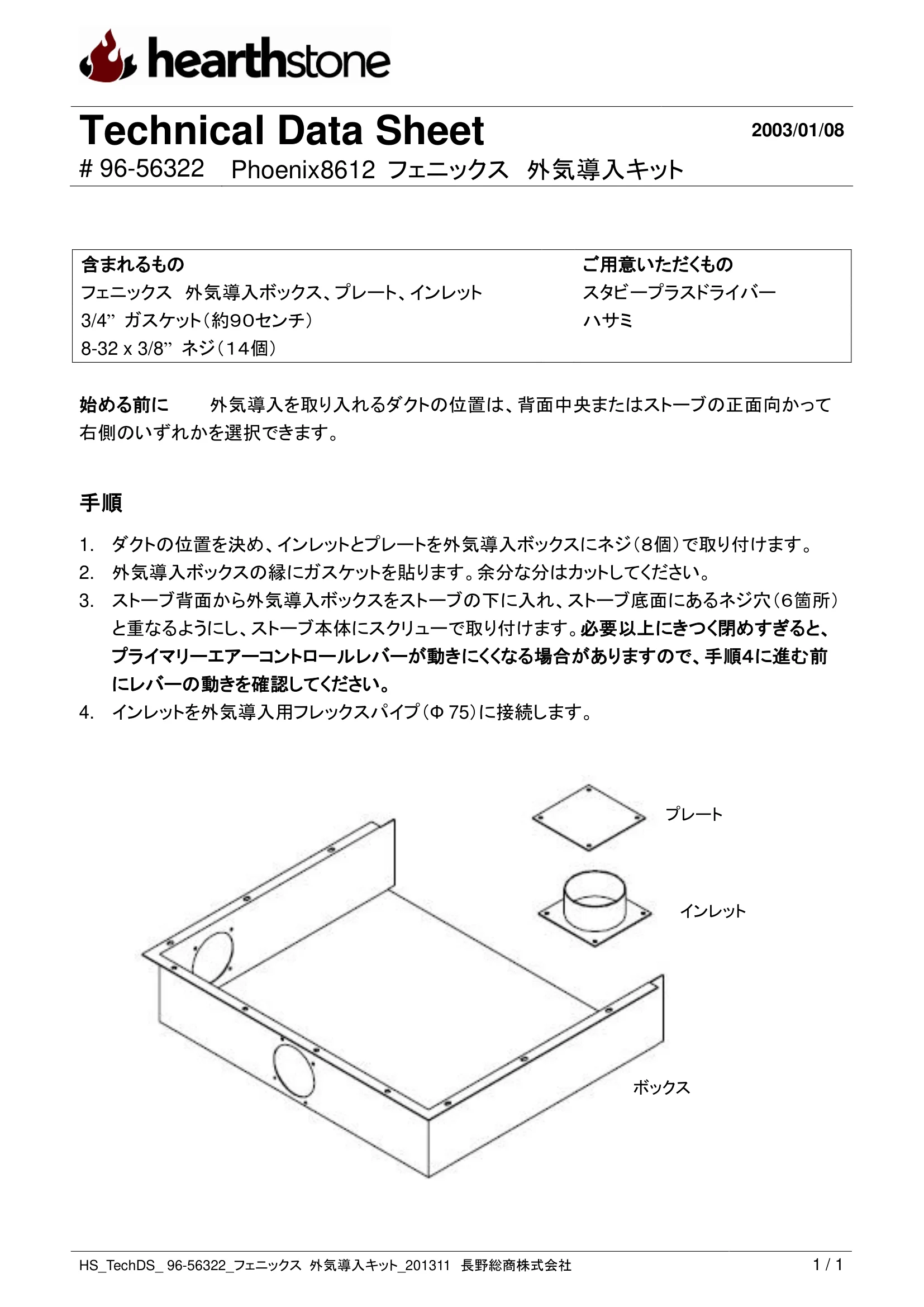

Technical Data Sheet
2003/01/08
# 96-56322 Phoenix8612 フェニックス 外気導入キット
HS_TechDS_ 96-56322_フェニックス 外気導入キット_201311 長野総商株式会社
1 / 1
含まれるもの
ご用意いただくもの
フェニックス 外気導入ボックス、プレート、インレット
スタビープラスドライバー
3/4” ガスケット（約９０センチ）
ハサミ
8-32 x 3/8” ネジ（１４個）
始める前に
外気導入を取り入れるダクトの位置は、背面中央またはストーブの正面向かって
右側のいずれかを選択できます。
手順
1. ダクトの位置を決め、インレットとプレートを外気導入ボックスにネジ（８個）で取り付けます。
2. 外気導入ボックスの縁にガスケットを貼ります。余分な分はカットしてください。
3. ストーブ背面から外気導入ボックスをストーブの下に入れ、ストーブ底面にあるネジ穴（６箇所）
と重なるようにし、ストーブ本体にスクリューで取り付けます。必要以上にきつく閉めすぎると、
プライマリーエアーコントロールレバーが動きにくくなる場合がありますので、手順４に進む前
にレバーの動きを確認してください。
4. インレットを外気導入用フレックスパイプ（Ф 75）に接続します。
プレート
インレット
ボックス

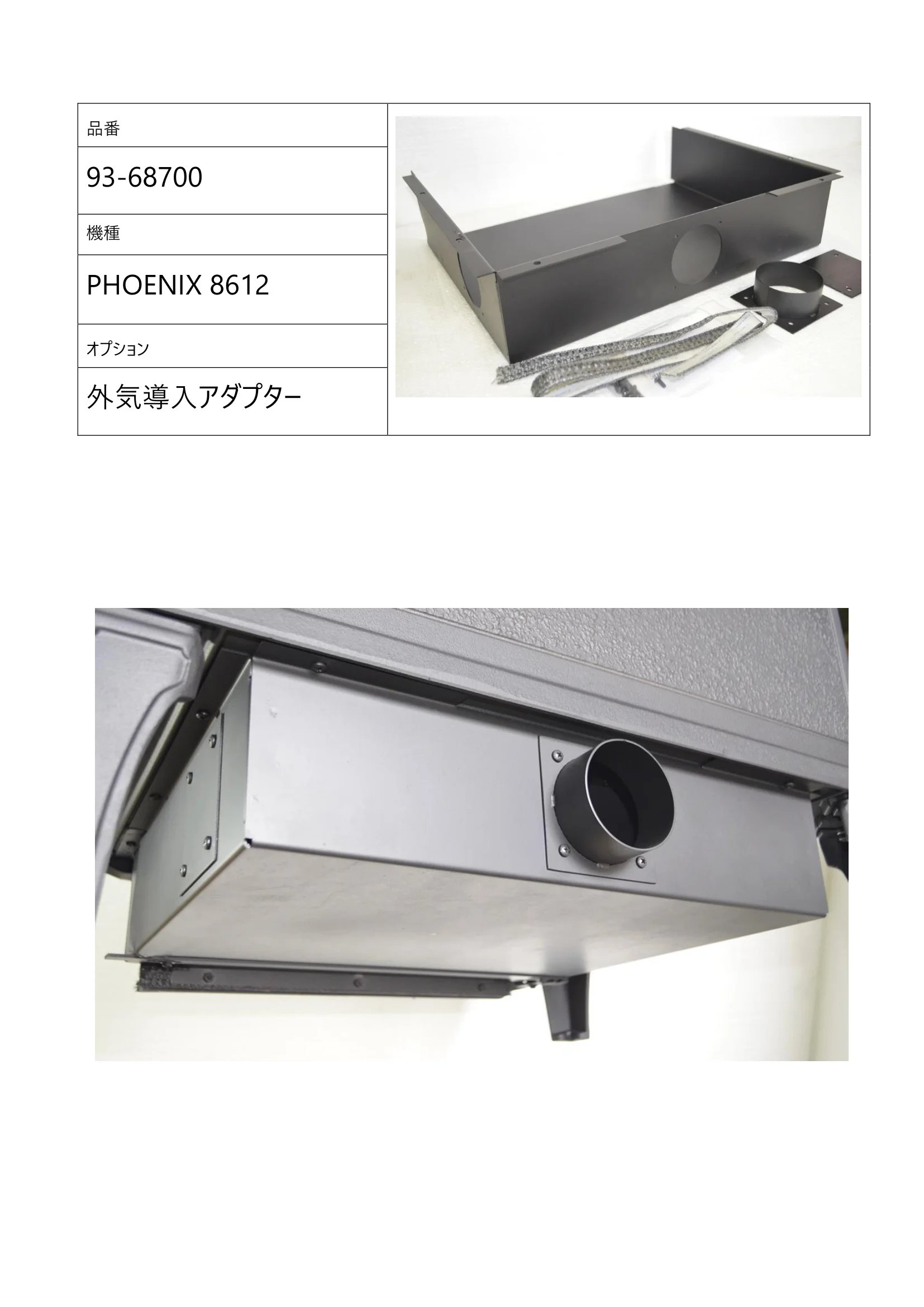

品番
93-68700
機種
PHOENIX 8612
オプション
外気導入アダプター
