ハースストーン GAIKI KIT SHELBURNE8370 8371_93 53700_V2
技術資料

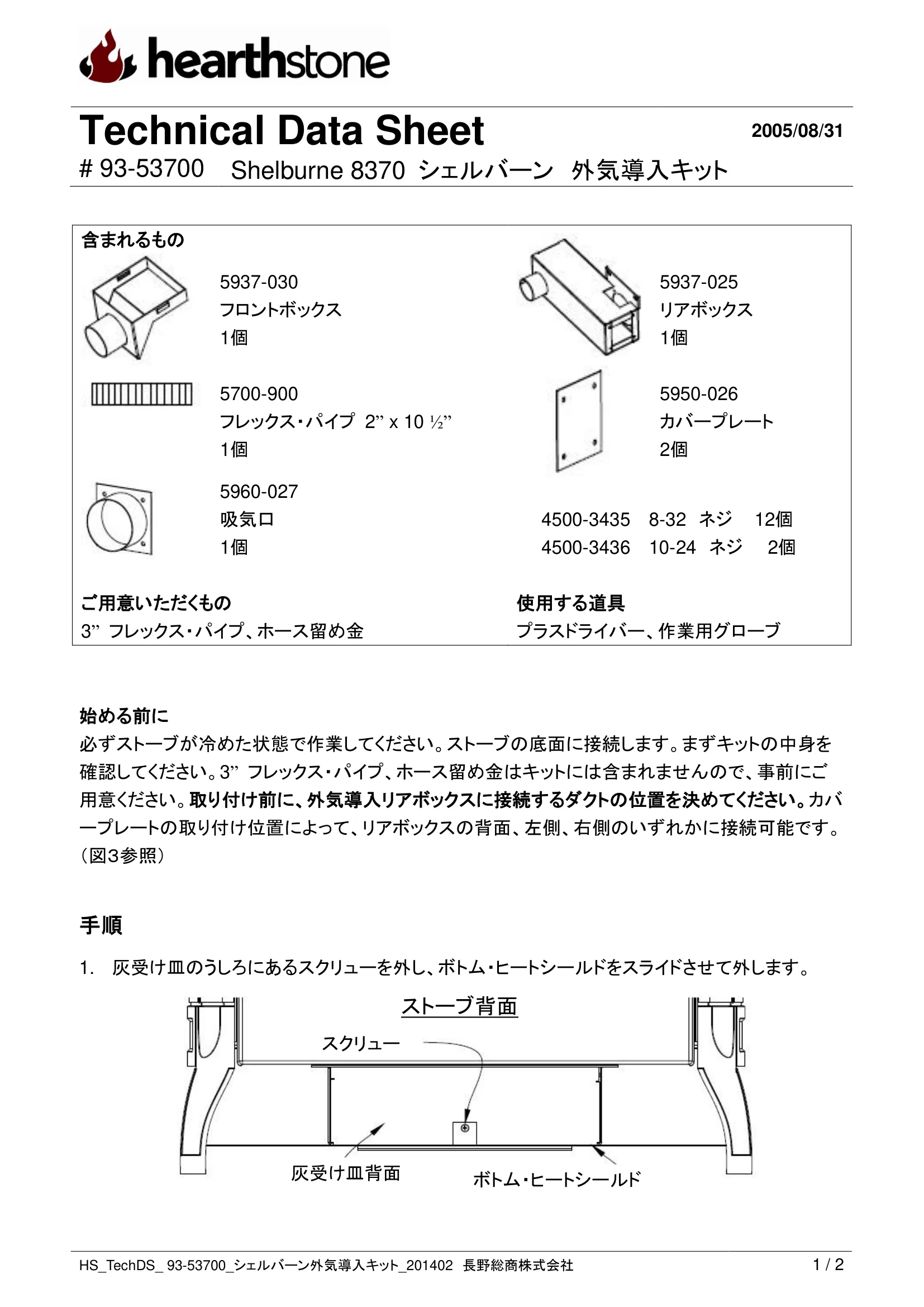

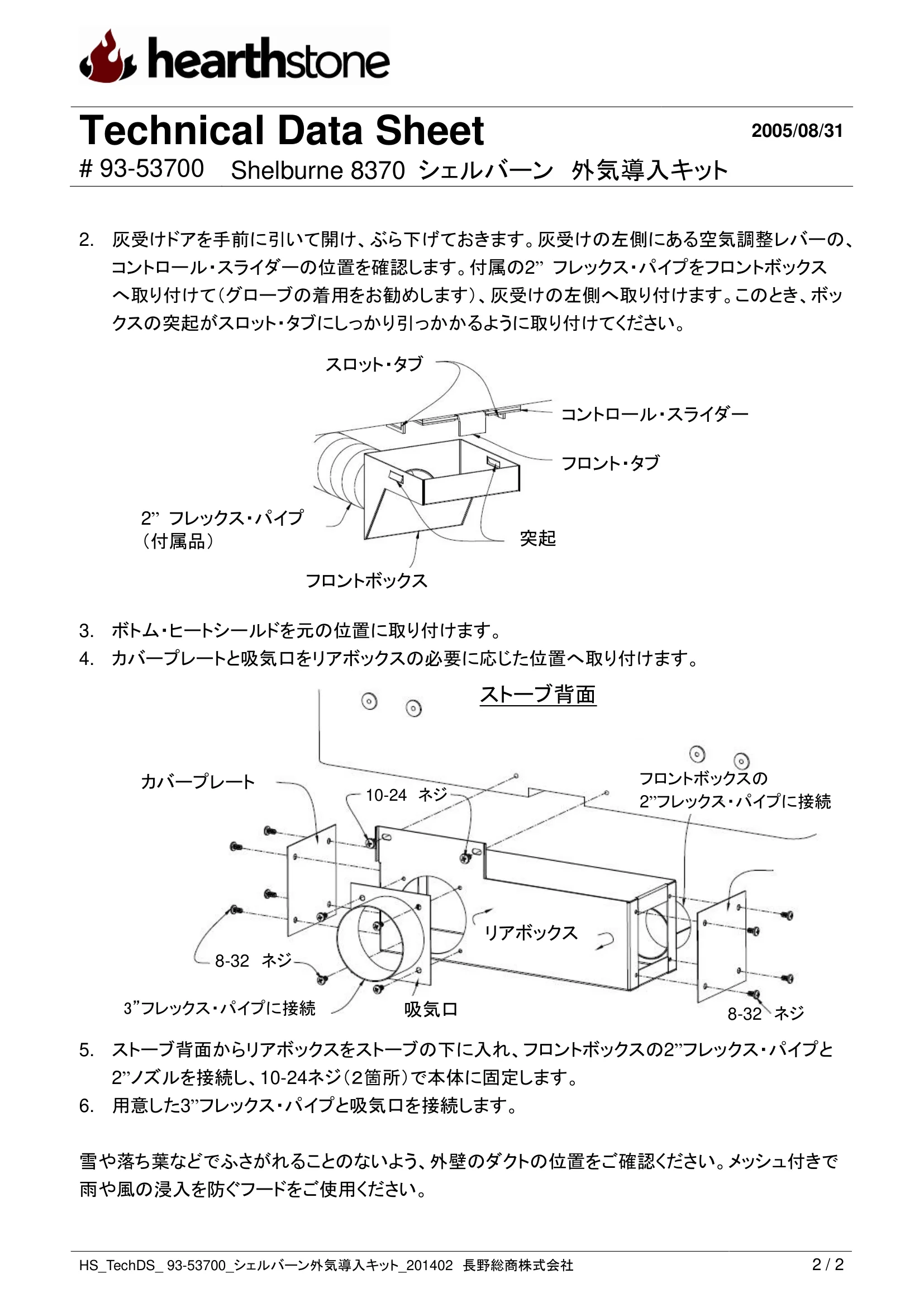

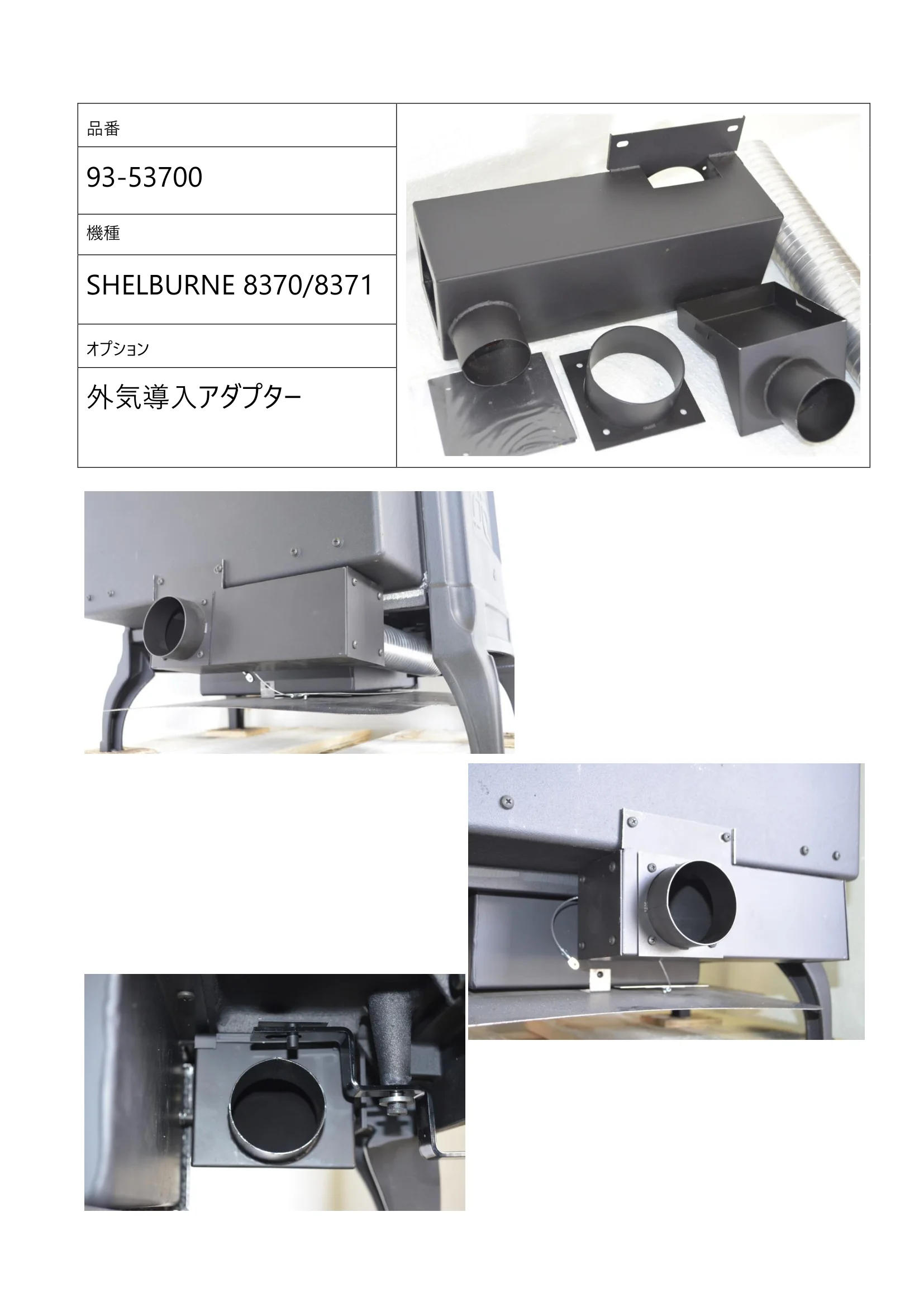

Technical Data Sheet 2005/08/31 # 93-53700 Shelburne 8370 シェルバーン 外気導入キット HS_TechDS_ 93-53700_シェルバーン外気導入キット_201402 長野総商株式会社 1 / 2 含まれるもの 5937-030 フロントボックス 1個 5937-025 リアボックス 1個 5700-900 フレックス・パイプ 2” x 10 ½” 1個 5950-026 カバープレート 2個 5960-027 吸気口 1個 4500-3435 8-32 ネジ 12個 4500-3436 10-24 ネジ 2個 ご用意いただくもの 使用する道具 3” フレックス・パイプ、ホース留め金 プラスドライバー、作業用グローブ 始める前に 必ずストーブが冷めた状態で作業してください。ストーブの底面に接続します。まずキットの中身を 確認してください。3” フレックス・パイプ、ホース留め金はキットには含まれませんので、事前にご 用意ください。取り付け前に、外気導入リアボックスに接続するダクトの位置を決めてください。カバ ープレートの取り付け位置によって、リアボックスの背面、左側、右側のいずれかに接続可能です。 （図３参照） 手順 1. 灰受け皿のうしろにあるスクリューを外し、ボトム・ヒートシールドをスライドさせて外します。 スクリュー 灰受け皿背面 ボトム・ヒートシールド ストーブ背面 Technical Data Sheet 2005/08/31 # 93-53700 Shelburne 8370 シェルバーン 外気導入キット HS_TechDS_ 93-53700_シェルバーン外気導入キット_201402 長野総商株式会社 2 / 2 2. 灰受けドアを手前に引いて開け、ぶら下げておきます。灰受けの左側にある空気調整レバーの、 コントロール・スライダーの位置を確認します。付属の2” フレックス・パイプをフロントボックス へ取り付けて（グローブの着用をお勧めします）、灰受けの左側へ取り付けます。このとき、ボッ クスの突起がスロット・タブにしっかり引っかかるように取り付けてください。 3. ボトム・ヒートシールドを元の位置に取り付けます。 4. カバープレートと吸気口をリアボックスの必要に応じた位置へ取り付けます。 5. ストーブ背面からリアボックスをストーブの下に入れ、フロントボックスの2”フレックス・パイプと 2”ノズルを接続し、10-24ネジ（２箇所）で本体に固定します。 6. 用意した3”フレックス・パイプと吸気口を接続します。 雪や落ち葉などでふさがれることのないよう、外壁のダクトの位置をご確認ください。メッシュ付きで 雨や風の浸入を防ぐフードをご使用ください。 カバープレート 8-32 ネジ リアボックス ストーブ背面 吸気口 3”フレックス・パイプに接続 10-24 ネジ 8-32 ネジ フロントボックスの 2”フレックス・パイプに接続 スロット・タブ コントロール・スライダー フロント・タブ 突起 2” フレックス・パイプ （付属品） フロントボックス 品番 93-53700 機種 SHELBURNE 8370/8371 オプション 外気導入アダプター
