ハースストーン GLASS KIT CRAFTSBURY8390 8391_93 58905_2110
技術資料

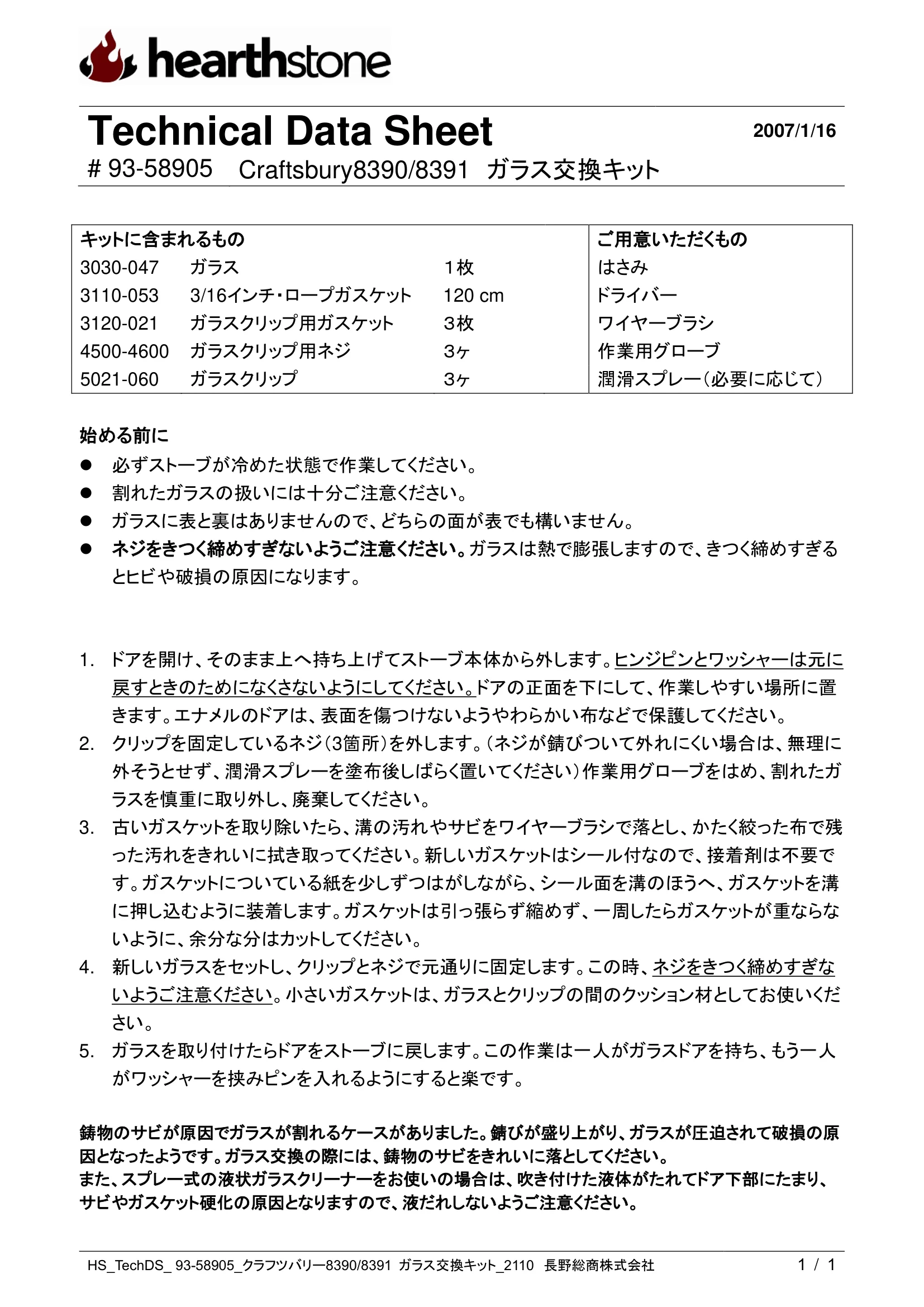

Technical Data Sheet 2007/1/16 # 93-58905 Craftsbury8390/8391 ガラス交換キット HS_TechDS_ 93-58905_クラフツバリー8390/8391 ガラス交換キット_2110 長野総商株式会社 1 / 1 キットに含まれるもの ご用意いただくもの 3030-047 ガラス １枚 はさみ 3110-053 3/16インチ・ロープガスケット 120 cm ドライバー 3120-021 ガラスクリップ用ガスケット ３枚 ワイヤーブラシ 4500-4600 ガラスクリップ用ネジ ３ヶ 作業用グローブ 5021-060 ガラスクリップ ３ヶ 潤滑スプレー（必要に応じて） 始める前に ⚫ 必ずストーブが冷めた状態で作業してください。 ⚫ 割れたガラスの扱いには十分ご注意ください。 ⚫ ガラスに表と裏はありませんので、どちらの面が表でも構いません。 ⚫ ネジをきつく締めすぎないようご注意ください。ガラスは熱で膨張しますので、きつく締めすぎる とヒビや破損の原因になります。 1. ドアを開け、そのまま上へ持ち上げてストーブ本体から外します。ヒンジピンとワッシャーは元に 戻すときのためになくさないようにしてください。ドアの正面を下にして、作業しやすい場所に置 きます。エナメルのドアは、表面を傷つけないようやわらかい布などで保護してください。 2. クリップを固定しているネジ（3箇所）を外します。（ネジが錆びついて外れにくい場合は、無理に 外そうとせず、潤滑スプレーを塗布後しばらく置いてください）作業用グローブをはめ、割れたガ ラスを慎重に取り外し、廃棄してください。 3. 古いガスケットを取り除いたら、溝の汚れやサビをワイヤーブラシで落とし、かたく絞った布で残 った汚れをきれいに拭き取ってください。新しいガスケットはシール付なので、接着剤は不要で す。ガスケットについている紙を少しずつはがしながら、シール面を溝のほうへ、ガスケットを溝 に押し込むように装着します。ガスケットは引っ張らず縮めず、一周したらガスケットが重ならな いように、余分な分はカットしてください。 4. 新しいガラスをセットし、クリップとネジで元通りに固定します。この時、ネジをきつく締めすぎな いようご注意ください。小さいガスケットは、ガラスとクリップの間のクッション材としてお使いくだ さい。 5. ガラスを取り付けたらドアをストーブに戻します。この作業は一人がガラスドアを持ち、もう一人 がワッシャーを挟みピンを入れるようにすると楽です。 鋳物のサビが原因でガラスが割れるケースがありました。錆びが盛り上がり、ガラスが圧迫されて破損の原 因となったようです。ガラス交換の際には、鋳物のサビをきれいに落としてください。 また、スプレー式の液状ガラスクリーナーをお使いの場合は、吹き付けた液体がたれてドア下部にたまり、 サビやガスケット硬化の原因となりますので、液だれしないようご注意ください。
