ハースストーン GLASS KIT HERITAGE8021 8024 MAN8013_90 58215_2411
技術資料

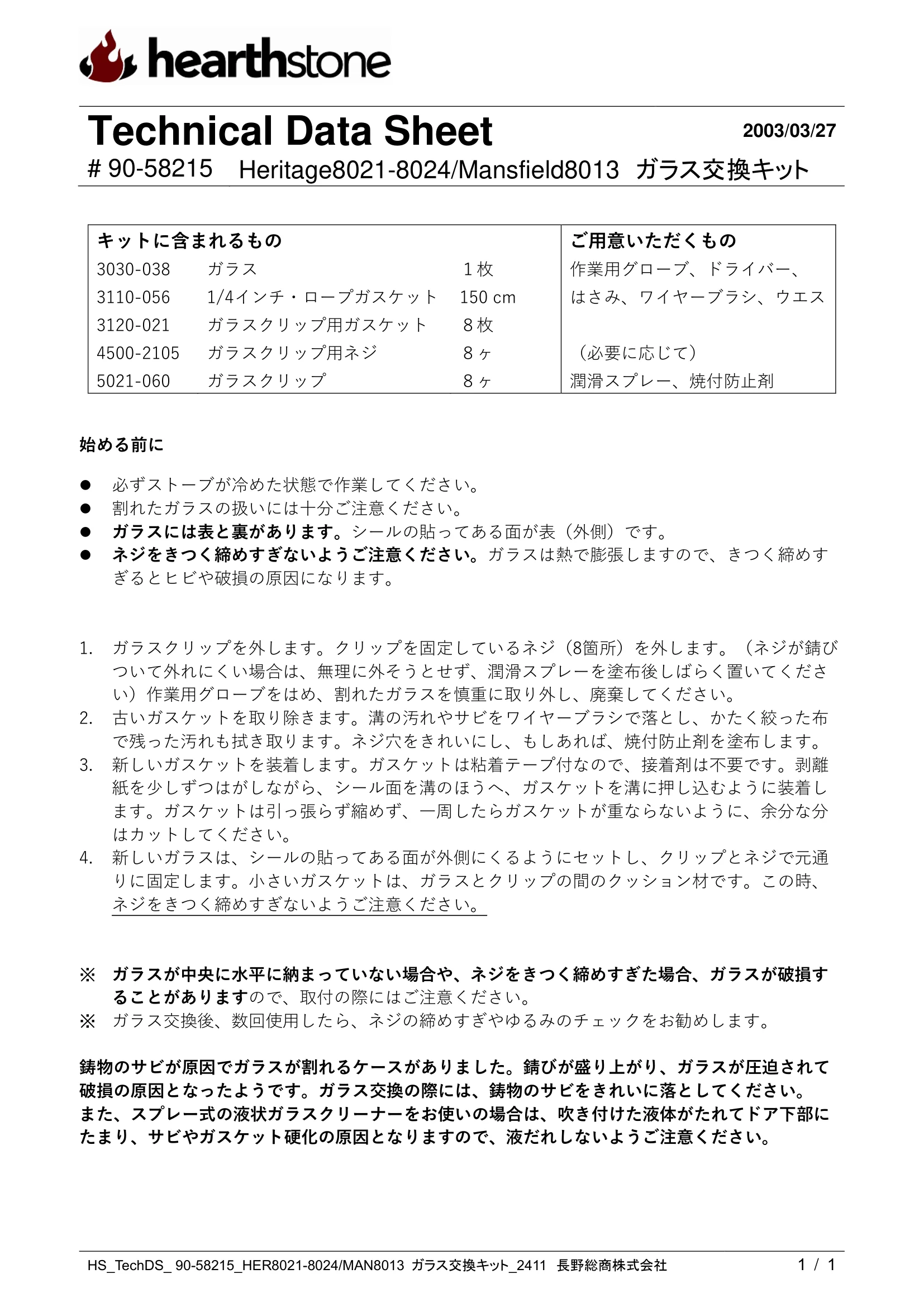

Technical Data Sheet 2003/03/27 # 90-58215 Heritage8021-8024/Mansfield8013 ガラス交換キット HS_TechDS_ 90-58215_HER8021-8024/MAN8013 ガラス交換キット_2411 長野総商株式会社 1 / 1 キットに含まれるもの ご用意いただくもの 3030-038 ガラス １枚 作業用グローブ、ドライバー、 3110-056 1/4インチ・ロープガスケット 150 cm はさみ、ワイヤーブラシ、ウエス 3120-021 ガラスクリップ用ガスケット ８枚 4500-2105 ガラスクリップ用ネジ ８ヶ （必要に応じて） 5021-060 ガラスクリップ ８ヶ 潤滑スプレー、焼付防止剤 始める前に ⚫ 必ずストーブが冷めた状態で作業してください。 ⚫ 割れたガラスの扱いには十分ご注意ください。 ⚫ ガラスには表と裏があります。シールの貼ってある面が表（外側）です。 ⚫ ネジをきつく締めすぎないようご注意ください。ガラスは熱で膨張しますので、きつく締めす ぎるとヒビや破損の原因になります。 1. ガラスクリップを外します。クリップを固定しているネジ（8箇所）を外します。（ネジが錆び ついて外れにくい場合は、無理に外そうとせず、潤滑スプレーを塗布後しばらく置いてくださ い）作業用グローブをはめ、割れたガラスを慎重に取り外し、廃棄してください。 2. 古いガスケットを取り除きます。溝の汚れやサビをワイヤーブラシで落とし、かたく絞った布 で残った汚れも拭き取ります。ネジ穴をきれいにし、もしあれば、焼付防止剤を塗布します。 3. 新しいガスケットを装着します。ガスケットは粘着テープ付なので、接着剤は不要です。剥離 紙を少しずつはがしながら、シール面を溝のほうへ、ガスケットを溝に押し込むように装着し ます。ガスケットは引っ張らず縮めず、一周したらガスケットが重ならないように、余分な分 はカットしてください。 4. 新しいガラスは、シールの貼ってある面が外側にくるようにセットし、クリップとネジで元通 りに固定します。小さいガスケットは、ガラスとクリップの間のクッション材です。この時、 ネジをきつく締めすぎないようご注意ください。 ※ ガラスが中央に水平に納まっていない場合や、ネジをきつく締めすぎた場合、ガラスが破損す ることがありますので、取付の際にはご注意ください。 ※ ガラス交換後、数回使用したら、ネジの締めすぎやゆるみのチェックをお勧めします。 鋳物のサビが原因でガラスが割れるケースがありました。錆びが盛り上がり、ガラスが圧迫されて 破損の原因となったようです。ガラス交換の際には、鋳物のサビをきれいに落としてください。 また、スプレー式の液状ガラスクリーナーをお使いの場合は、吹き付けた液体がたれてドア下部に たまり、サビやガスケット硬化の原因となりますので、液だれしないようご注意ください。
