ハースストーン GLASS KIT PHOENIX8610 8612_96 58605_2110
技術資料

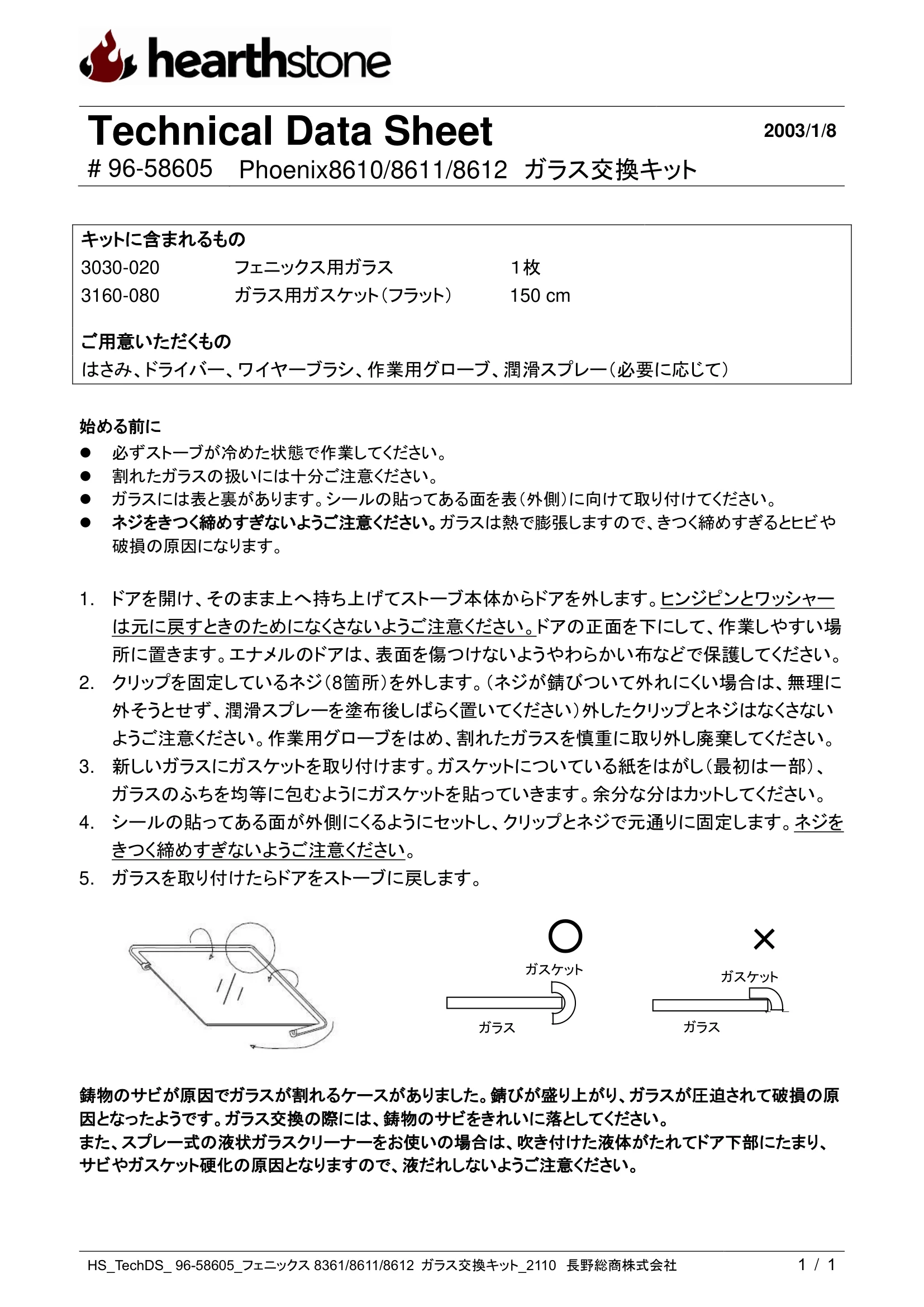

Technical Data Sheet 2003/1/8 # 96-58605 Phoenix8610/8611/8612 ガラス交換キット HS_TechDS_ 96-58605_フェニックス8361/8611/8612 ガラス交換キット_2110 長野総商株式会社 1 / 1 キットに含まれるもの 3030-020 フェニックス用ガラス １枚 3160-080 ガラス用ガスケット（フラット） 150 cm ご用意いただくもの はさみ、ドライバー、ワイヤーブラシ、作業用グローブ、潤滑スプレー（必要に応じて） 始める前に ⚫ 必ずストーブが冷めた状態で作業してください。 ⚫ 割れたガラスの扱いには十分ご注意ください。 ⚫ ガラスには表と裏があります。シールの貼ってある面を表（外側）に向けて取り付けてください。 ⚫ ネジをきつく締めすぎないようご注意ください。ガラスは熱で膨張しますので、きつく締めすぎるとヒビや 破損の原因になります。 1. ドアを開け、そのまま上へ持ち上げてストーブ本体からドアを外します。ヒンジピンとワッシャー は元に戻すときのためになくさないようご注意ください。ドアの正面を下にして、作業しやすい場 所に置きます。エナメルのドアは、表面を傷つけないようやわらかい布などで保護してください。 2. クリップを固定しているネジ（8箇所）を外します。（ネジが錆びついて外れにくい場合は、無理に 外そうとせず、潤滑スプレーを塗布後しばらく置いてください）外したクリップとネジはなくさない ようご注意ください。作業用グローブをはめ、割れたガラスを慎重に取り外し廃棄してください。 3. 新しいガラスにガスケットを取り付けます。ガスケットについている紙をはがし（最初は一部）、 ガラスのふちを均等に包むようにガスケットを貼っていきます。余分な分はカットしてください。 4. シールの貼ってある面が外側にくるようにセットし、クリップとネジで元通りに固定します。ネジを きつく締めすぎないようご注意ください。 5. ガラスを取り付けたらドアをストーブに戻します。 鋳物のサビが原因でガラスが割れるケースがありました。錆びが盛り上がり、ガラスが圧迫されて破損の原 因となったようです。ガラス交換の際には、鋳物のサビをきれいに落としてください。 また、スプレー式の液状ガラスクリーナーをお使いの場合は、吹き付けた液体がたれてドア下部にたまり、 サビやガスケット硬化の原因となりますので、液だれしないようご注意ください。 ガスケット ガスケット ガラス ガラス ○×
