ハースストーン GM60 KIJUN
技術資料

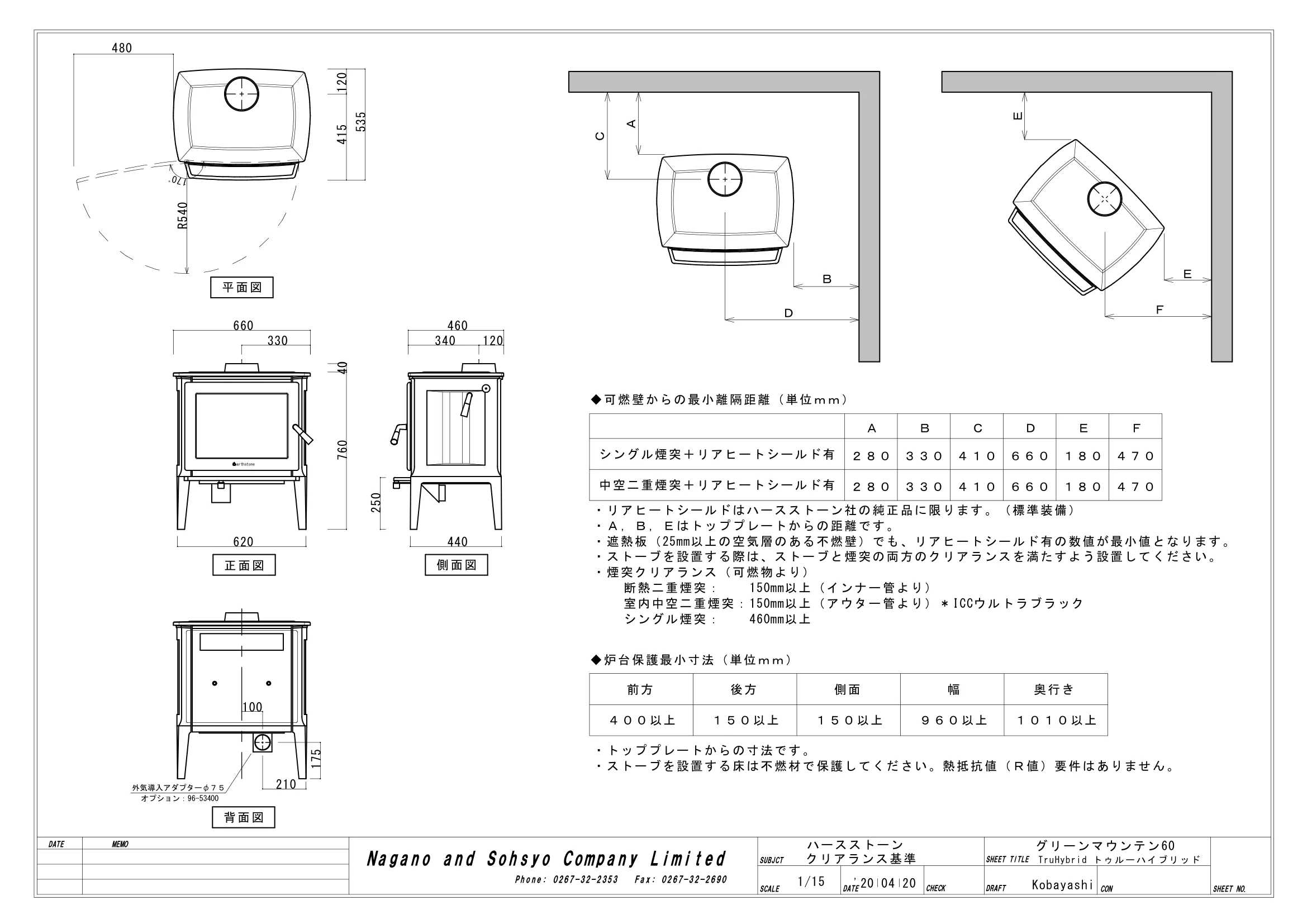

DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 1/15 クリアランス基準 ハースストーン TruHybrid トゥルーハイブリッド Kobayashi グリーンマウンテン60 R540 170ﾟ 120 415 535 480 平面図 660 330 40 760 620 hearthstone 正面図 100 175 210 背面図 440 250 120 340 460 側面図 '20 04 20 外気導入アダプターφ７５ オプション：96-53400 ＡＣＦＤＢＥＥ ◆可燃壁からの最小離隔距離（単位ｍｍ） シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド有 ６６０ １８０ ＡＢＣＤＥＦ ６６０ １８０ ２８０ ２８０ ３３０ ３３０ ４１０ ４１０ ４７０ ４７０ 前方 後方 側面 奥行き 幅 １５０以上 ４００以上 ◆炉台保護最小寸法（単位ｍｍ） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 シングル煙突：　　460mm以上 ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） ・リアヒートシールドはハースストーン社の純正品に限ります。（標準装備） １５０以上 ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 ９６０以上 １０１０以上 断熱二重煙突：　　150mm以上（インナー管より）
