ハースストーン GM80 SYOUNINZU
告示225号

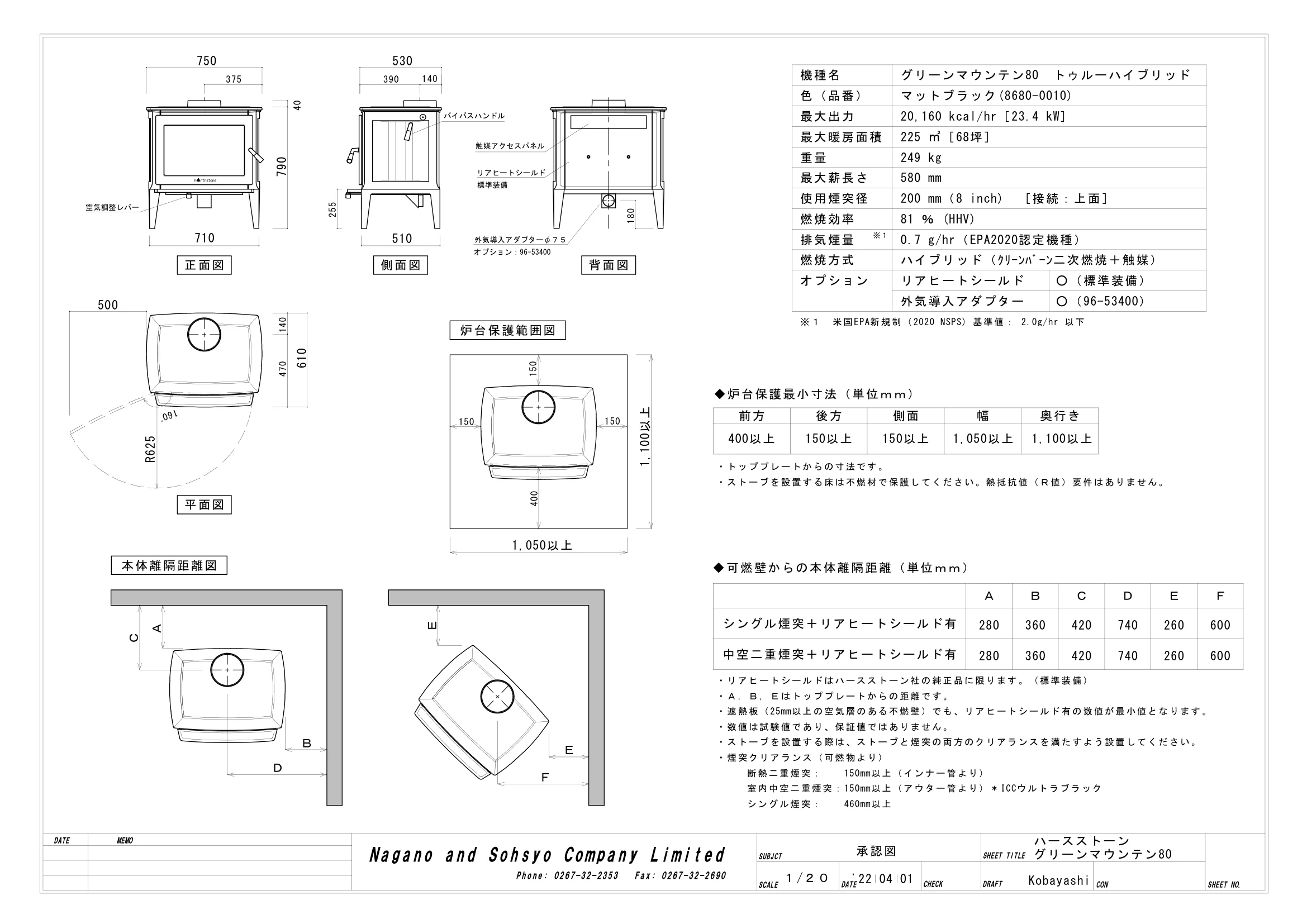

DATE MEMO DATE SHEET NO. SHEET TITLE SUBJCT SCALE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 承認図 Kobayashi １/２０ ハースストーン ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ◆炉台保護最小寸法（単位ｍｍ） ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 400以上 前方 後方 側面 幅 奥行き シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド有 ＡＢＣＤＥＦ ・リアヒートシールドはハースストーン社の純正品に限ります。（標準装備） 150以上 150以上 側面図 背面図 機種名 色（品番） 使用煙突径 最大出力 最大暖房面積 重量 最大薪長さ 燃焼効率 燃焼方式 排気煙量 ※１ オプション リアヒートシールド 外気導入アダプター ※ １　米国EPA新規制（2020 NSPS) 基準値： 2.0g/hr 以下 ハイブリッド（ｸﾘｰﾝﾊﾞｰﾝ二次燃焼＋触媒） ○（標準装備） ○（96-53400） マットブラック(8680-0010) 20,160 kcal/hr［23.4 kW］ 225 ㎡［68坪］ 249 kg 580 mm 200 mm（8 inch)　［接続：上面］ 81 ％ (HHV) 0.7 g/hr（EPA2020認定機種） hearthstone 正面図 平面図 750 530 375 390 140 790 140 40 標準装備 リアヒートシールド 触媒アクセスパネル バイパスハンドル 外気導入アダプターφ７５ オプション：96-53400 180 500 R625 160ﾟ グリーンマウンテン80 610 470 255 710 510 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 ◆可燃壁からの本体離隔距離（単位ｍｍ） グリーンマウンテン80　トゥルーハイブリッド ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） 断熱二重煙突：　　150mm以上（インナー管より） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック シングル煙突：　　460mm以上 ・数値は試験値であり、保証値ではありません。 '22 04 01 1,050以上 1,100以上 280 280 420 420 360 360 740 740 260 260 600 600 空気調整レバー 炉台保護範囲図 150 400 150 150 1,050以上 1,100以上 本体離隔距離図 ＣＢＤＡＥＥＦ 275以上 ※２ 550 SHEET NO. DATE MEMO SCALE CHECK : DRAFT CON Nagano and Sohsyo Company Limited 1 SUBJCT 内装制限告示内容に基づく設置図 機種名 Kobayashi DATE Phone: 0267-32-2353 Fax: 0267-32-2690 40 Ｄ　奥行 Ｗ　幅 Ｈ　高さ 本体寸法　（cm） Ａｈ：ストーブ水平投影面積（㎝2） Ａｖ：ストーブ鉛直投影面積（㎝2） ※投影面積はアッシュリップを含む Ｌｓ：可燃物燃焼水平距離（㎜） Ｈｓ：可燃物燃焼垂直距離（㎜） 遮熱板設置時最小距離（㎜） 側面　＝　300 結んだ直線上に、特定不燃材料等の遮熱板を設け有効に遮熱すること ストーブ角（※ α ）と、ストーブ等可燃物燃焼部分と可燃物の交点（※ β ）を ※ １：ストーブ等は１秒間当の発熱量が１８kw以下のもの ※ ２：遮熱板等とストーブ等との距離（遮熱板等の厚みを含む）は 27.5㎝以上とすること ※ ３：遮熱板等とストーブ等可燃物燃焼部分の壁との距離は 2.5㎝以上とすること ※ ４：特定不燃材料とする ハースストーン 特定不燃材料 ・鉄鋼 ・金属板 ・モルタル ・しっくい ・コンクリート ・れんが ・瓦 ・陶磁器質タイル （厚さ12mm以上でボード用原紙の厚さが0.6mm以下のもの） ・石 ・せっこうボード ・ロックウール ・グラスウール板 ・繊維強化セメント板 ・ガラス繊維混入セメント板 （厚さ3mm以上） ・繊維混入ケイ酸カルシウム板 （厚さ5mm以上） グリーンマウンテン80 57.0 72.0 51.8 正面/背面 Ａｖ＝57.0x72.0＝4104.0 側面　　　Ａｖ＝57.0x51.8＝2952.6 上面　　　Ａｈ＝75.0x61.0＝4575.0 正面（ガラス）Ｌsop＝2.40√Ａｖ≒1537 側面　　　　　Ｌsop＝1.59√Ａｖ≒864 背面　　　　　Ｌssl＝1.59√Ａｖ≒1019 上面　Ｈｓ＝1387 正面　＝　512 背面　＝　340 ※３ 空気層 25以上 れんが等 Lsop＝1,537 ※ α ※ β 340 480 1,019 864 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 平行設置　平面図 れんが積み（遮熱板等）一例 1,300 '22 04 01 ※ この資料に示す遮熱板範囲は一例です。 ストーブの設置の仕方（向き）、周壁や天井等との位置関係、 遮熱板を設ける位置によりさまざまな場合が考えられます。 Lsop＝1,537 れんが等 25以上 空気層※３ 340 1,019 676 340 ※ β ※ α 25以上 空気層 ※３ 864 1,450 400 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 コーナー設置　平面図 れんが積み（遮熱板等）一例 287 275以上 ※２ 平行設置　平面図 平行設置　正面図 平行設置　側面図 25以上 空気層※３ 遮熱板 ※ ４ 遮熱板の幅 遮熱板 ※ ４ 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 Lssl＝864 750 Lssl＝864 570 720 1,724 遮熱板の高さ hearthstone ※ α 275以上 ※２ ※ β ストーブ等可燃物燃焼部分 一点鎖線の範囲内 Lsop＝1,537 610 Lssl＝1,019 Hs＝1,387 830 480 518 340 25以上 空気層 ※ ３ 遮熱板 ※ ４ ※ β ※ α 遮熱板の幅 1,019 340 480 610 750 864 864 Lsop＝1,537 ストーブ等可燃物燃焼部分 一点鎖線の範囲内 ※ β ※ α 遮熱板 ※ ４ 空気層 25以上 遮熱板の幅 340 864 1,019 676 340 864 Lsop＝1,537 一点鎖線の範囲内 ストーブ等可燃物燃焼部分 コーナー設置　平面図 25以上 空気層※ ３ 遮熱板の幅 2,430 2,430 1,710 1,710
