ハースストーン HERITAGE MANSFIELD REAR HEATSHIELD
技術資料

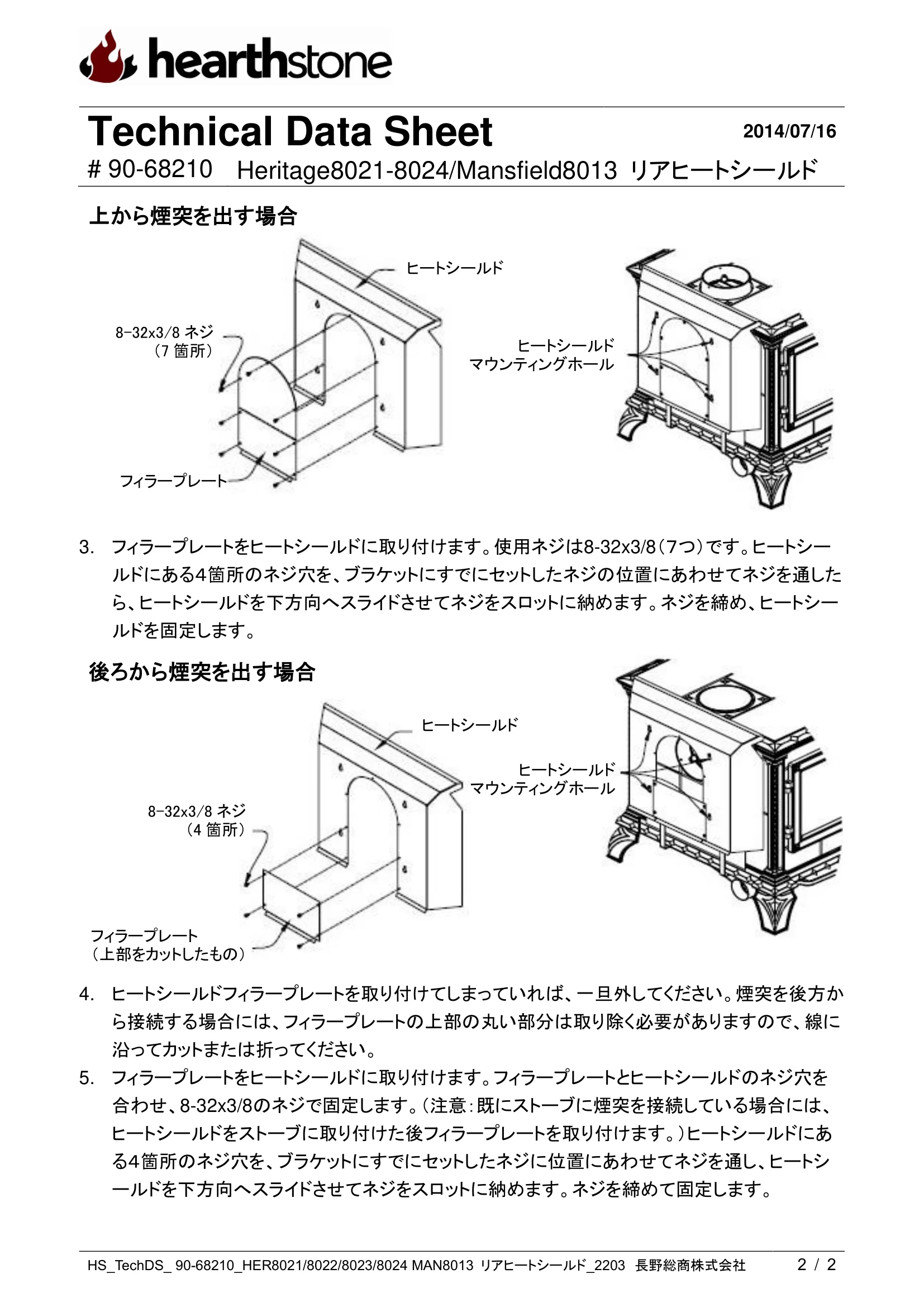

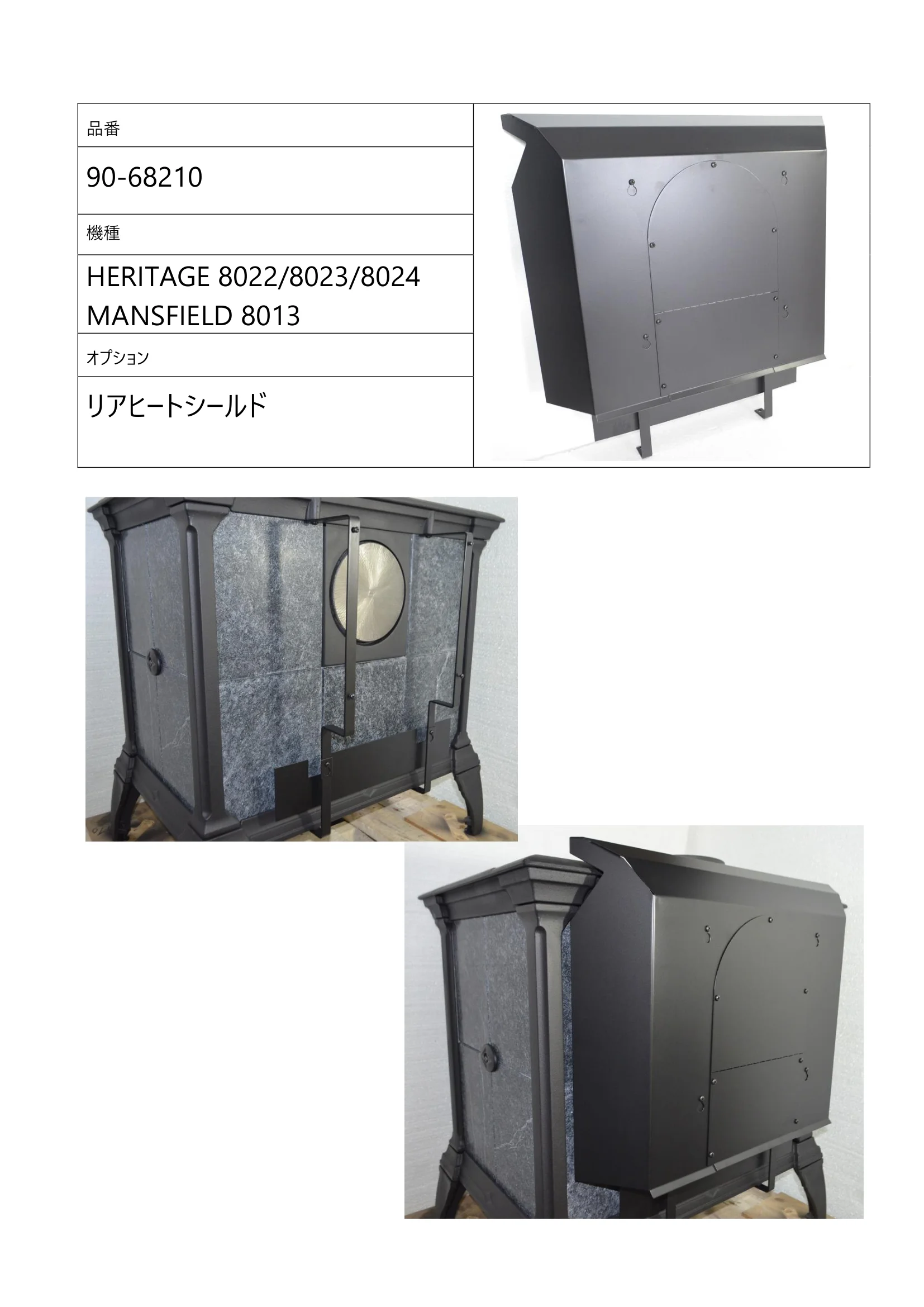

Technical Data Sheet 2014/07/16 # 90-68210 Heritage8021-8024/Mansfield8013 リアヒートシールド HS_TechDS_ 90-68210_HER8021/8022/8023/8024 MAN8013 リアヒートシールド_2203 長野総商株式会社 1 / 2 パーツ ご用意いただくもの 5902-110 ヒートシールド 1 プラスドライバー（スタビー） 5902-115 ブラケット 2 金切り鋏 5902-125 フィラープレート 1 5902-120 エクステンションボトム 1 4500-3435 8-32 x 3/8” ネジ 7 4500-3436 10-24 x 3/8” ネジ 6 4500-0540 1/4-20 x 3/8 ネジ 4 始める前に 必ずストーブが冷めた状態で作業してください。 手順 1. まず、ストーブにブラケットを取り付けます。ストーブ背面にあるネジ穴を４箇所確認してくださ い。天板の鋳物枠に２箇所、ボトムの枠底面には、両端から約15センチの場所に２箇所ありま す。下図を参照しながらブラケットを取り付けてください。使用ネジは1/4-20x 3/8（４つ）です。 2. 10-24x3/8のネジを６つ、ブラケットにセットし、ヒートシールドが取り付けられる準備をします。 まず、ヒートシールドエクステンションのネジ穴２箇所が、ブラケットの一番下のネジ穴と合うよう に位置を調節し、ネジをネジ穴に通したら、ヒートシールドを上からスライドさせてセットし、ブラ ケットに固定します。 ＜注意＞煙突方向が上の場合は手順 3.へ、後方の場合は手順 4.へ進んでください。 天板鋳物枠 1/4-20 ネジ ブラケット 10-24x3/8 ネジ（6 つ） ボトム鋳物枠 1/4-20 ネジ エクステンション ボトム Technical Data Sheet 2014/07/16 # 90-68210 Heritage8021-8024/Mansfield8013 リアヒートシールド HS_TechDS_ 90-68210_HER8021/8022/8023/8024 MAN8013 リアヒートシールド_2203 長野総商株式会社 2 / 2 3. フィラープレートをヒートシールドに取り付けます。使用ネジは8-32x3/8（７つ）です。ヒートシー ルドにある４箇所のネジ穴を、ブラケットにすでにセットしたネジの位置にあわせてネジを通した ら、ヒートシールドを下方向へスライドさせてネジをスロットに納めます。ネジを締め、ヒートシー ルドを固定します。 4. ヒートシールドフィラープレートを取り付けてしまっていれば、一旦外してください。煙突を後方か ら接続する場合には、フィラープレートの上部の丸い部分は取り除く必要がありますので、線に 沿ってカットまたは折ってください。 5. フィラープレートをヒートシールドに取り付けます。フィラープレートとヒートシールドのネジ穴を 合わせ、8-32x3/8のネジで固定します。（注意：既にストーブに煙突を接続している場合には、 ヒートシールドをストーブに取り付けた後フィラープレートを取り付けます。）ヒートシールドにあ る４箇所のネジ穴を、ブラケットにすでにセットしたネジに位置にあわせてネジを通し、ヒートシ ールドを下方向へスライドさせてネジをスロットに納めます。ネジを締めて固定します。 ヒートシールド マウンティングホール ヒートシールド 8-32x3/8 ネジ （7 箇所） フィラープレート ヒートシールド マウンティングホール ヒートシールド 8-32x3/8 ネジ （4 箇所） フィラープレート （上部をカットしたもの） 上から煙突を出す場合 後ろから煙突を出す場合 品番 90-68210 機種 HERITAGE 8022/8023/8024 MANSFIELD 8013 オプション リアヒートシールド
