ハースストーン HERITAGE8023 PARTS（2023年版）
価格表

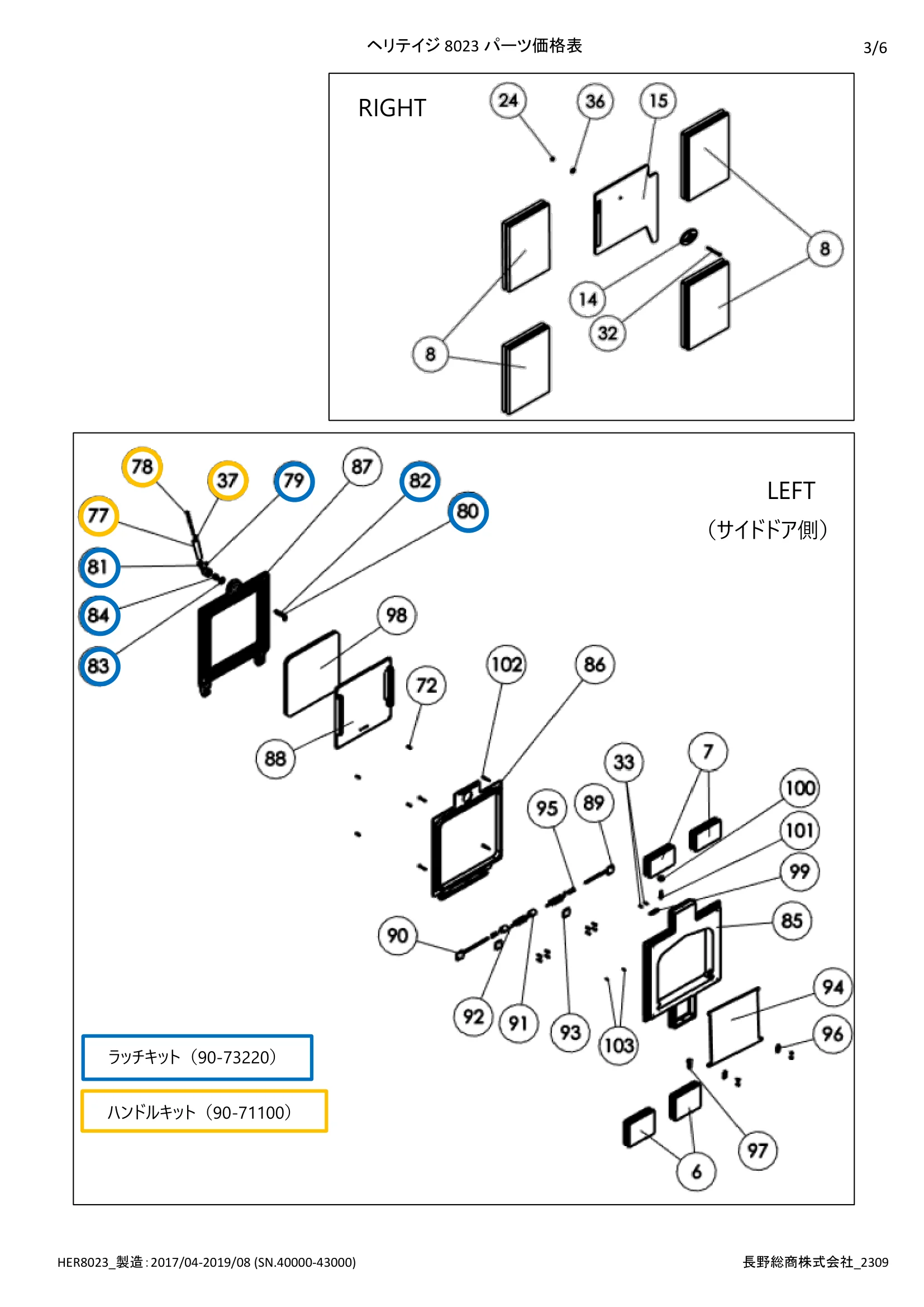

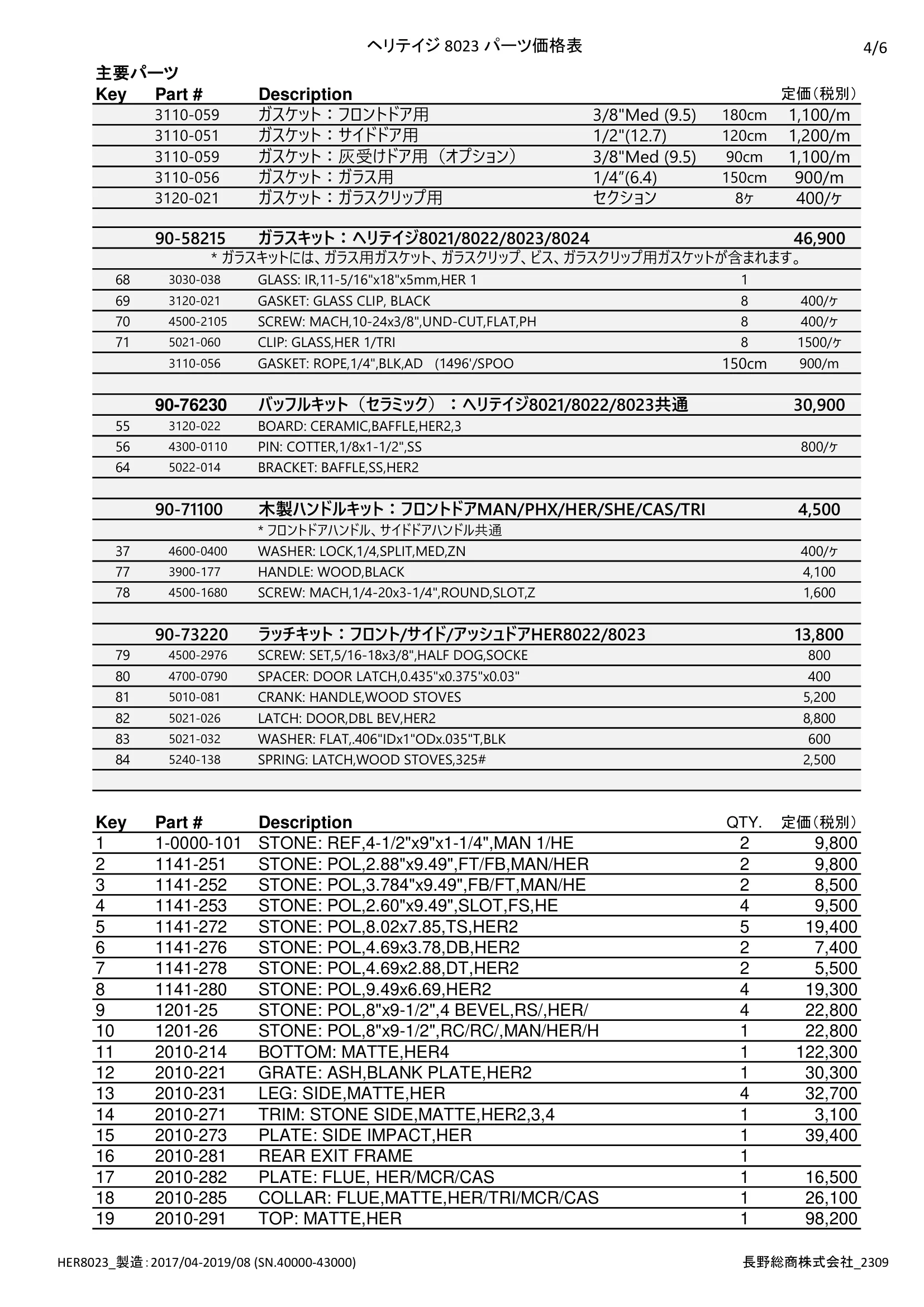

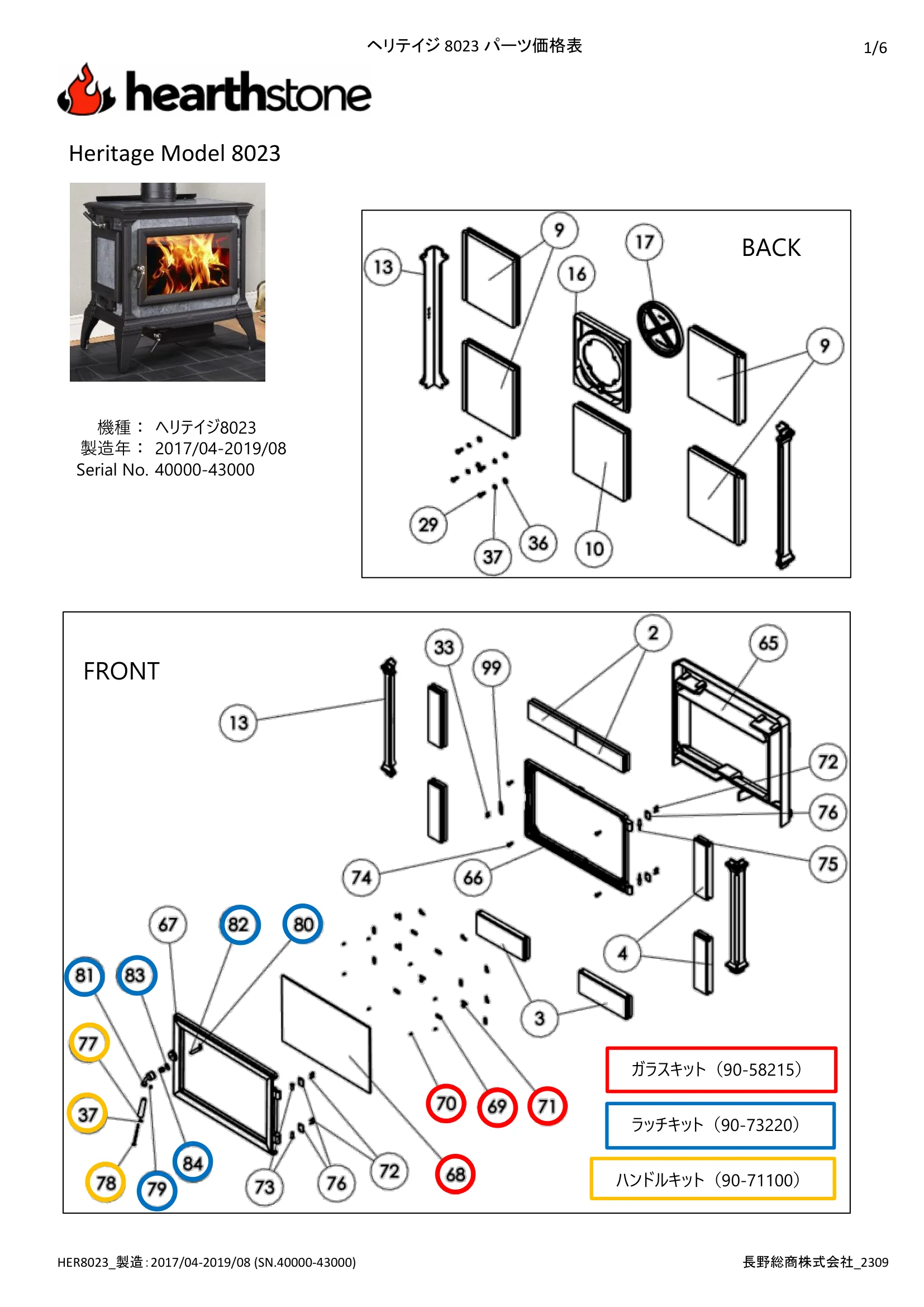

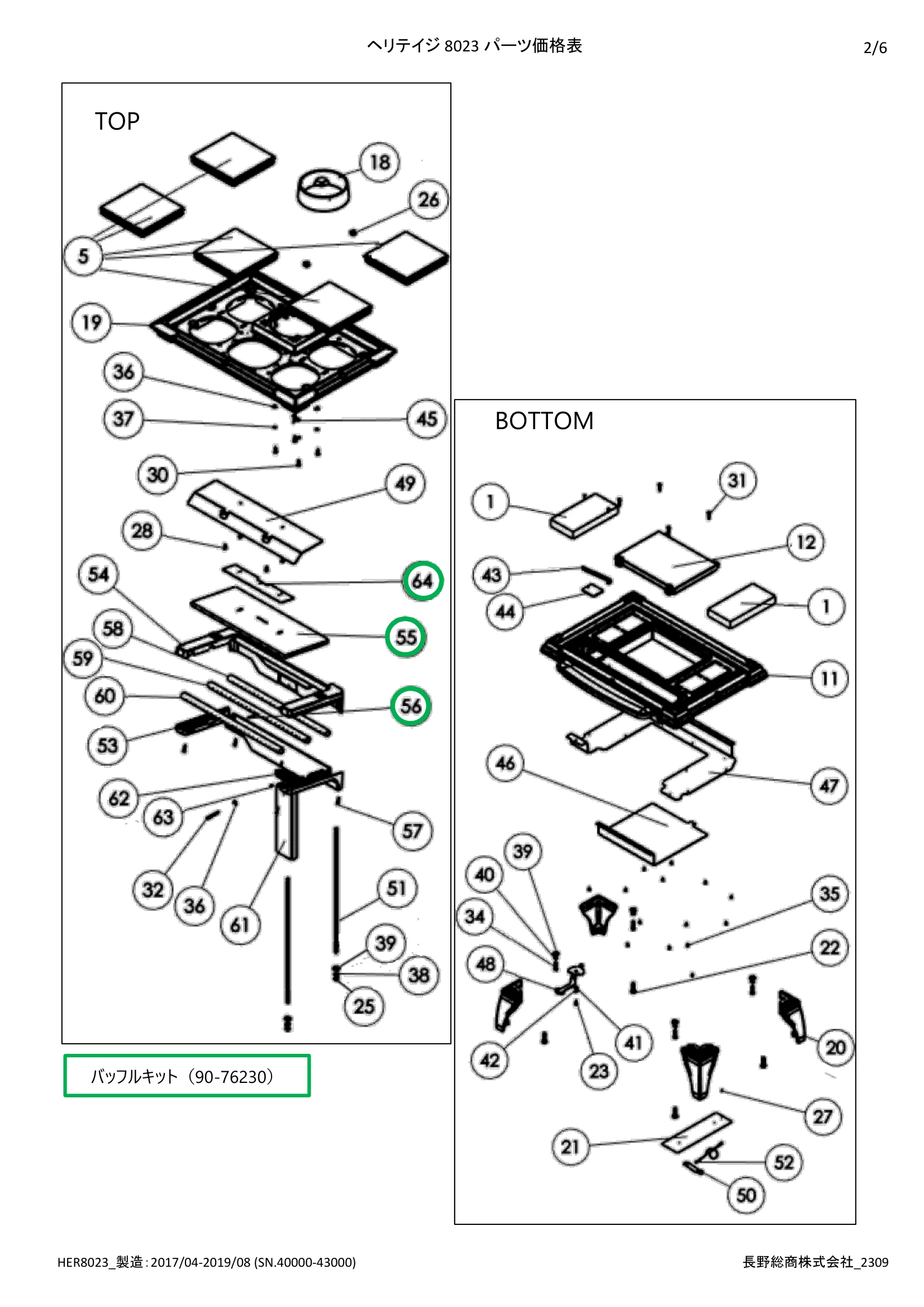

ヘリテイジ 8023 パーツ価格表 1/6 機種：ヘリテイジ8023 製造年：2017/04-2019/08 Serial No. 40000-43000 Heritage Model 8023 BACK FRONT ガラスキット（90-58215） ハンドルキット（90-71100） ラッチキット（90-73220） HER8023_製造：2017/04-2019/08 (SN.40000-43000) 長野総商株式会社_2309 ヘリテイジ 8023 パーツ価格表 2/6 TOP BOTTOM バッフルキット（90-76230） HER8023_製造：2017/04-2019/08 (SN.40000-43000) 長野総商株式会社_2309 ヘリテイジ 8023 パーツ価格表 3/6 RIGHT （サイドドア側） LEFT ハンドルキット（90-71100） ラッチキット（90-73220） HER8023_製造：2017/04-2019/08 (SN.40000-43000) 長野総商株式会社_2309 ヘリテイジ 8023 パーツ価格表 4/6 主要パーツ Key Part # Description 定価（税別） 3110-059 ガスケット：フロントドア用 3/8"Med (9.5) 180cm 1,100/m 3110-051 ガスケット：サイドドア用 1/2"(12.7) 120cm 1,200/m 3110-059 ガスケット：灰受けドア用（オプション） 3/8"Med (9.5) 90cm 1,100/m 3110-056 ガスケット：ガラス用 1/4”(6.4) 150cm 900/m 3120-021 ガスケット：ガラスクリップ用 セクション 8ヶ 400/ヶ 90-58215 ガラスキット：ヘリテイジ8021/8022/8023/8024 46,900 68 3030-038 GLASS: IR,11-5/16"x18"x5mm,HER 1 1 69 3120-021 GASKET: GLASS CLIP, BLACK 8 400/ヶ 70 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 8 400/ヶ 71 5021-060 CLIP: GLASS,HER 1/TRI 8 1500/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD (1496'/SPOO 150cm 900/m 90-76230 バッフルキット（セラミック）：ヘリテイジ8021/8022/8023共通 30,900 55 3120-022 BOARD: CERAMIC,BAFFLE,HER2,3 56 4300-0110 PIN: COTTER,1/8x1-1/2",SS 800/ヶ 64 5022-014 BRACKET: BAFFLE,SS,HER2 90-71100 木製ハンドルキット：フロントドアMAN/PHX/HER/SHE/CAS/TRI 4,500 * フロントドアハンドル、サイドドアハンドル共通 37 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 400/ヶ 77 3900-177 HANDLE: WOOD,BLACK 4,100 78 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1,600 90-73220 ラッチキット：フロント/サイド/アッシュドアHER8022/8023 13,800 79 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 800 80 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 400 81 5010-081 CRANK: HANDLE,WOOD STOVES 5,200 82 5021-026 LATCH: DOOR,DBL BEV,HER2 8,800 83 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 600 84 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,500 Key Part # Description QTY. 定価（税別） 1 1-0000-101 STONE: REF,4-1/2"x9"x1-1/4",MAN 1/HE 2 9,800 2 1141-251 STONE: POL,2.88"x9.49",FT/FB,MAN/HER 2 9,800 3 1141-252 STONE: POL,3.784"x9.49",FB/FT,MAN/HE 2 8,500 4 1141-253 STONE: POL,2.60"x9.49",SLOT,FS,HE 4 9,500 5 1141-272 STONE: POL,8.02x7.85,TS,HER2 5 19,400 6 1141-276 STONE: POL,4.69x3.78,DB,HER2 2 7,400 7 1141-278 STONE: POL,4.69x2.88,DT,HER2 2 5,500 8 1141-280 STONE: POL,9.49x6.69,HER2 4 19,300 9 1201-25 STONE: POL,8"x9-1/2",4 BEVEL,RS/,HER/ 4 22,800 10 1201-26 STONE: POL,8"x9-1/2",RC/RC/,MAN/HER/H 1 22,800 11 2010-214 BOTTOM: MATTE,HER4 1 122,300 12 2010-221 GRATE: ASH,BLANK PLATE,HER2 1 30,300 13 2010-231 LEG: SIDE,MATTE,HER 4 32,700 14 2010-271 TRIM: STONE SIDE,MATTE,HER2,3,4 1 3,100 15 2010-273 PLATE: SIDE IMPACT,HER 1 39,400 16 2010-281 REAR EXIT FRAME 1 17 2010-282 PLATE: FLUE, HER/MCR/CAS 1 16,500 18 2010-285 COLLAR: FLUE,MATTE,HER/TRI/MCR/CAS 1 26,100 19 2010-291 TOP: MATTE,HER 1 98,200 * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 HER8023_製造：2017/04-2019/08 (SN.40000-43000) 長野総商株式会社_2309 ヘリテイジ 8023 パーツ価格表 5/6 Key Part # Description QTY. 定価（税別） 20 2010-310 FOOT:MATTE,HER 1,2,3/CAS 4 26,100 21 3300-683 LABEL: SAFETY / RATING, HER8023 1 22 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 4 1,000 23 4100-0230 SCREW: SHOULDER,10-24x1/4"Dx1/4"L,SOCKET 1 24 4200-0250 NUT: FINISHING,1/4-20,HEX,SS 1 600 25 4200-0400 NUT: FINISHING,3/8-16,HEX,ZN 2 600 26 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 2 1,600 27 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 1 600 28 4500-0570 SCREW: CAP,1/4-20x1/2",HEX,SS 4 800 29 4500-0700 SCREW: CAP,1/4-20x5/8",HEX,SS 4 400 30 4500-0710 SCREW: CAP,1/4-20x3/4",HEX,SS 4 800 31 4500-0910 SCREW: CAP,1/4-20x1",HEX,SS 4 800 32 4500-1419 SCREW: SHCS,LOW,1/4-20X2",BL OX 2 1,400 33 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 4 400 34 4500-3220 SCREW: CAP,5/16-18x1-1/4",HEX,ZN,GR5 4 600 35 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 18 400 36 4600-0310 WASHER: FLAT,1/4,SAE,ZN (5/8" OD) 8 400 * 37 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 14 400 38 4600-0700 WASHER: LOCK,3/8,SPLIT,MED 2 400 39 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 6 400 40 4600-0850 WASHER: LOCK,5/16,SPLIT,MED,ZN 4 400 41 4600-1415 WASHER: BELLVILLE SPRING,1/4IDx5/8OD 1 3,700 42 4700-0850 SPACER: DOOR,1/4" IDx1/2" ODx1/8" T, 1 1,000 43 5021-020 RETAINER: SLIDE,PRI AIR CONTROL,HER1/TRI 1 6,000 44 5021-025 SLIDE: PRIMARY AIR CONTROL,HER 1/TRI 1 3,100 45 5021-070 BRUSH STOPPER:WD STVS,HER TYPE COLLAR 1 4,500 46 5022-010 COVER: NO ASHPAN VERS SHIELD,HER2 1 14,900 47 5022-012 PLENUM: COMBUSTION AIR,HER2 1 35,800 48 5022-020 HANDLE:PRI AIR CTRL,PWD COAT,HER2 1 19,400 49 5023-070 TOP HEAT SHIELD 1 50 5100-010 LABEL CLIP 1 51 5210-2330 ROD: THREAD,3/8-16x20.5",0.31"&2",H 2 3,400 52 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 1 53 2010-241 SECONDARY AIR PLENUM BOTTOM 1 54 2010-244 SECONDARY AIR PLENUM TOP 1 * 55 3120-022 →　90-76230：バッフルキット 1 * 56 4300-0110 →　90-76230：バッフルキット 2 57 4500-1010 SCREW: MACH,1/4-20x1",FLAT,PH,BL OX 4 600 58 5021-041 PIPE: AIR,SECONDARY,#1,HER 1,2,3,4 1 19,000 59 5022-022 PIPE: AIR,SECONDARY,#2,HER2, 3 1 25,000 60 5023-043 PIPE: AIR,SECONDARY,#3,HER 3 1 27,500 61 5023-045 SECONDARY RISER PIPE 1 62 5023-048 GASKET KEEPER 1 63 4500-3435 SCREW: T-CUT,8-32x3/8","F",PAN,PH,BL 1 400 * 64 5022-014 →　90-76230：バッフルキット 1 65 2010-251 PLENUM: PRIMARY AIR 1 66 2010-264 FRONT DOOR FRAME 1 67 2010-262 FRONT DOOR, MATTE 1 45,300 * 68 3030-038 →　90-58215：ガラスキット 1 * 69 3120-021 →　90-58215：ガラスキット 8 * 70 4500-2105 →　90-58215：ガラスキット 8 * 71 5021-060 →　90-58215：ガラスキット 8 72 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 20 73 5030-045 BUSHING:HINGE,CAS 2 3,100 74 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 4 HER8023_製造：2017/04-2019/08 (SN.40000-43000) 長野総商株式会社_2309 ヘリテイジ 8023 パーツ価格表 6/6 Key Part # Description QTY. 定価（税別） 75 5022-028 PIN: HINGE, HER2 2 3,700 76 5022-026 PLATE: HINGE, HER2 4 2,400 * 77 3900-177 →　90-71100：ハンドルキット 2 * 78 4500-1680 →　90-71100：ハンドルキット 2 * 79 4500-2976 →　90-73220：ラッチキット 2 * 80 4700-0790 →　90-73220：ラッチキット 4 * 81 5010-081 →　90-73220：ラッチキット 2 * 82 5021-026 →　90-73220：ラッチキット 2 * 83 5021-032 →　90-73220：ラッチキット 2 * 84 5240-138 →　90-73220：ラッチキット 2 85 2010-234 FRAME: DOOR,SIDE,HER 3,4 1 47,800 86 2010-236 COVER: DOOR,SIDE,HER 3,4 1 52,500 87 2010-238 DOOR: SIDE,MATTE,HER 3,4 1 52,500 88 2010-239 RETAINER: SIDE DOOR STONE,HER 1 35,700 89 5000-324 SHAFT:HINGE,R, EQU,HER3, HER4 1 3,500 90 5000-325 SHAFT:HINGE,L, EQU, HER3, HER4 1 3,500 91 5000-106 SLEEVE,SPRING RETAINING,EQU. HER3,HER4 2 4,500 92 5240-142 SPRING:TORSION,SIDE DOOR,EQU サイドドアスプリング 2 11,000 93 5000-320 PLATE: HINGE, DOOR, BLACK OXIDE, EQU 2 4,500 94 5022-018 SLIDER STOP: SIDE DOOR,HER2 1 16,300 95 5000-105 BUSHING:SHOULDER, EQU, HER3, HER4 2 3,100 96 5350-032 CLIP: HINGE,SIDE DOOR,BLACK OXIDE, HER2 2 600 97 4500-2810 SCREW: CAP,3/8-16X1",HEX,ZN,GR8,92620A624 1 98 1141-270 STONE: POL,9.66"x9.92"x.43",SIDE,HER2 1 22,900 99 5030-060 STRIKER:LATCH,CAS,HER2-L ストライカー：フロントドア（左ドア） 5,300 5022-070 STRIKER:LATCH,HER2,RHD ストライカー：フロントドア（右ドア） 5,300 5030-060 STRIKER:LATCH,CAS,HER2-L ストライカー：サイドドア（左右共通） 5,300 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 2 400 100 4200-0415 NUT: TAMPER-RESISTANT,5/16-18,ZN 1 3,700 101 4500-1035 SCREW:SHCS,5/16-18X7/8",Bl Ox 1 800 102 4500-1300 SCREW: MACH,1/4-20x1-1/4",FLAT,PH,BLK 4 600 103 4300-0195 PIN: SPIROL,1/8x3/4"(MC 95755A231) 2 800 * 主要パーツのキット内訳をご参照ください。 機種（モデル） 製造 Serial No. サイドドア クリーンバーン ヘリテイジ8021 2003/02-2014/05 1001-32000 左のみ（前後開閉式） クリーンバーン ヘリテイジ8022 2014/05-2017/04 35000-39000 左右（上下開閉式） クリーンバーン ヘリテイジ8023 2017/04-2019/08 40000-43000 左右（上下開閉式） ハイブリッド ヘリテイジ8024 2020/02- 50001- 左右（上下開閉式） 左ドア 右ドア ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、ブラックエナメル：50、シーフォーム：61） HER8023_製造：2017/04-2019/08 (SN.40000-43000) 長野総商株式会社_2309
