ハースストーン HERITAGE8024 KIJUN
技術資料

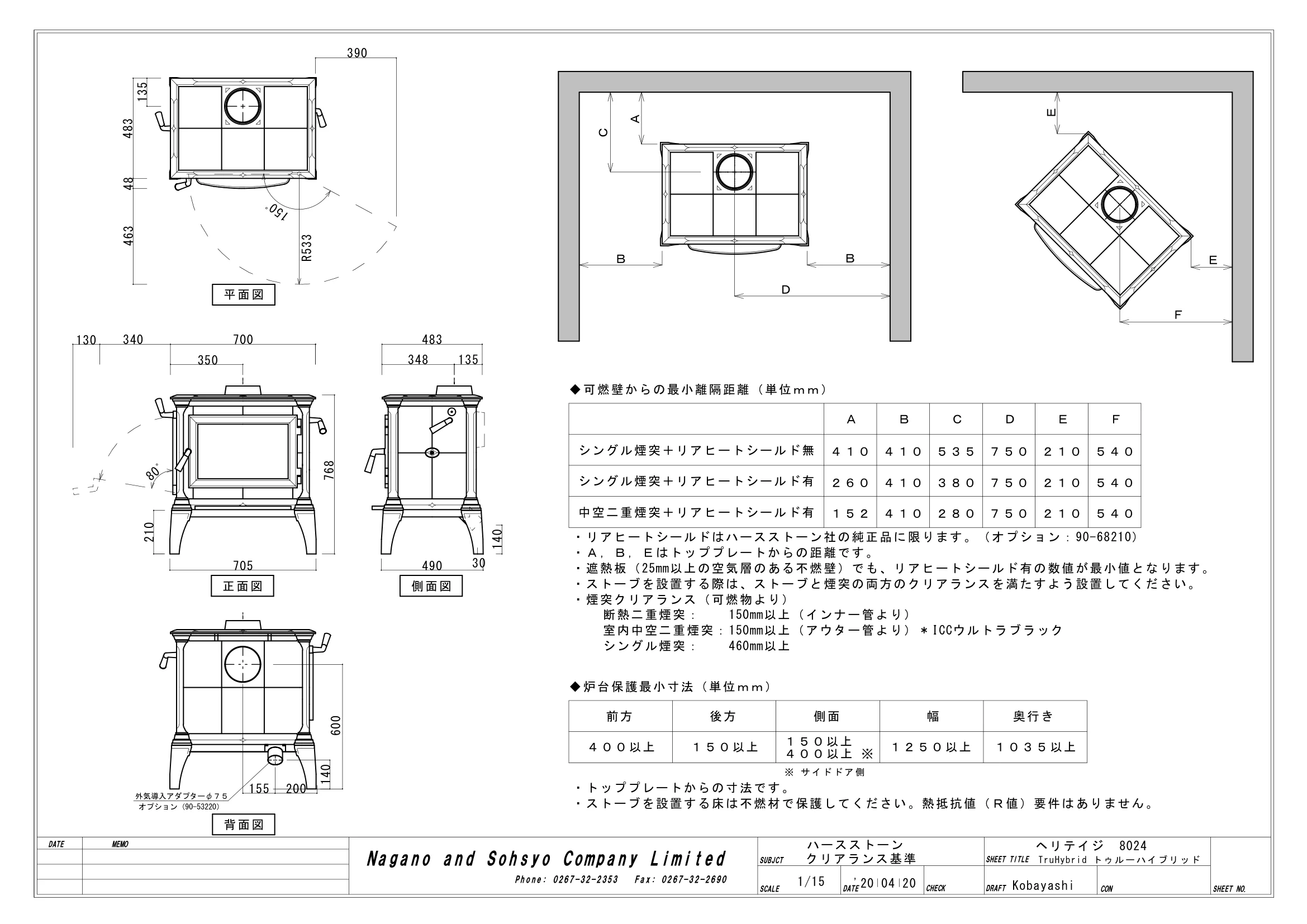

DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 ハースストーン クリアランス基準 1/15 Kobayashi TruHybrid トゥルーハイブリッド ヘリテイジ　8024 200 155 140 600 背面図 390 150ﾟ R533 135 48 483 463 平面図 210 80ﾟ 705 768 350 700 130 340 30 135 348 483 490 140 正面図 側面図 ＤＥＦＥＡＣＢＢ 外気導入アダプターφ７５ オプション（90-53220） '20 04 20 前方 後方 側面 奥行き 幅 １５０以上 １２５０以上 １０３５以上 ４００以上 ◆炉台保護最小寸法（単位ｍｍ） １５０以上 ４００以上 ※ ※ サイドドア側 ・トッププレートからの寸法です。 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック ◆可燃壁からの最小離隔距離（単位ｍｍ） シングル煙突＋リアヒートシールド無 シングル煙突＋リアヒートシールド有 中空二重煙突＋リアヒートシールド有 ４１０ ２６０ １５２ ４１０ ４１０ ４１０ ５３５ ３８０ ２８０ ７５０ ７５０ ７５０ ２１０ ２１０ ２１０ ５４０ ５４０ ５４０ ＡＢＣＤＥＦ ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ・遮熱板（25mm以上の空気層のある不燃壁）でも、リアヒートシールド有の数値が最小値となります。 シングル煙突：　　460mm以上 ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 ・リアヒートシールドはハースストーン社の純正品に限ります。（オプション：90-68210） 断熱二重煙突：　　150mm以上（インナー管より）
