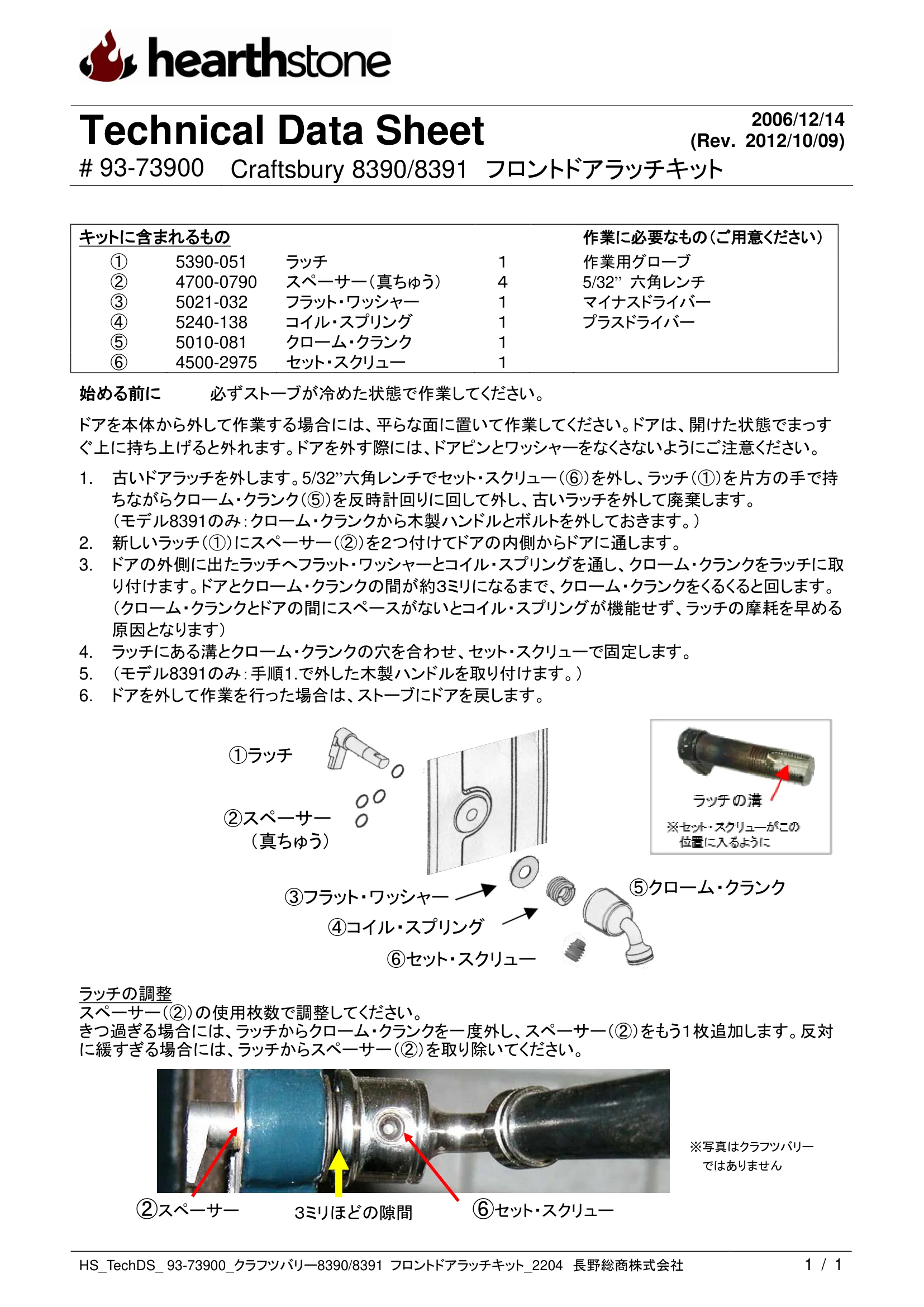

ハースストーン LATCH KIT CRAFTSBURY8390_8391_93 73900_2204
技術資料

Technical Data Sheet 2006/12/14 (Rev. 2012/10/09) # 93-73900 Craftsbury 8390/8391 フロントドアラッチキット HS_TechDS_ 93-73900_クラフツバリー8390/8391 フロントドアラッチキット_2204 長野総商株式会社 1 / 1 キットに含まれるもの 作業に必要なもの（ご用意ください） ① 5390-051 ラッチ １ 作業用グローブ ② 4700-0790 スペーサー（真ちゅう） ４ 5/32” 六角レンチ ③ 5021-032 フラット・ワッシャー １ マイナスドライバー ④ 5240-138 コイル・スプリング １ プラスドライバー ⑤ 5010-081 クローム・クランク １ ⑥ 4500-2975 セット・スクリュー １ 始める前に 必ずストーブが冷めた状態で作業してください。 ドアを本体から外して作業する場合には、平らな面に置いて作業してください。ドアは、開けた状態でまっす ぐ上に持ち上げると外れます。ドアを外す際には、ドアピンとワッシャーをなくさないようにご注意ください。 1. 古いドアラッチを外します。5/32”六角レンチでセット・スクリュー（⑥）を外し、ラッチ（①）を片方の手で持 ちながらクローム・クランク（⑤）を反時計回りに回して外し、古いラッチを外して廃棄します。 （モデル8391のみ：クローム・クランクから木製ハンドルとボルトを外しておきます。） 2. 新しいラッチ（①）にスペーサー（②）を２つ付けてドアの内側からドアに通します。 3. ドアの外側に出たラッチへフラット・ワッシャーとコイル・スプリングを通し、クローム・クランクをラッチに取 り付けます。ドアとクローム・クランクの間が約３ミリになるまで、クローム・クランクをくるくると回します。 （クローム・クランクとドアの間にスペースがないとコイル・スプリングが機能せず、ラッチの摩耗を早める 原因となります） 4. ラッチにある溝とクローム・クランクの穴を合わせ、セット・スクリューで固定します。 5. （モデル8391のみ：手順1.で外した木製ハンドルを取り付けます。） 6. ドアを外して作業を行った場合は、ストーブにドアを戻します。 ラッチの調整 スペーサー（②）の使用枚数で調整してください。 きつ過ぎる場合には、ラッチからクローム・クランクを一度外し、スペーサー（②）をもう１枚追加します。反対 に緩すぎる場合には、ラッチからスペーサー（②）を取り除いてください。 ⑤クローム・クランク ④コイル・スプリング ①ラッチ ②スペーサー （真ちゅう） ③フラット・ワッシャー ⑥セット・スクリュー ②スペーサー ⑥セット・スクリュー ３ミリほどの隙間 ※写真はクラフツバリー ではありません
