ハースストーン LATCH KIT CRAFTSBURYTH8392SHELBURNETH8372_93 73920_2204
技術資料

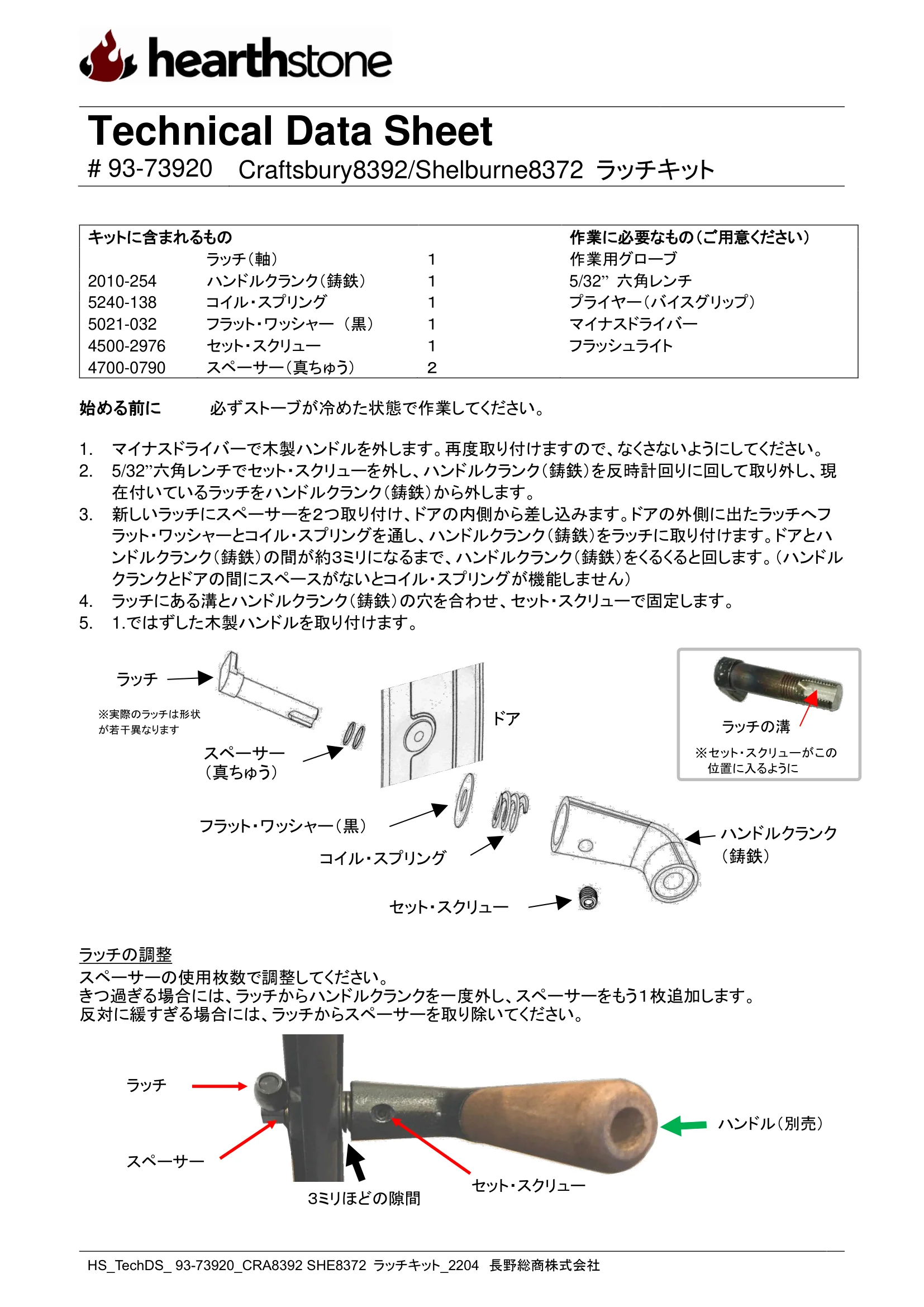

Technical Data Sheet # 93-73920 Craftsbury8392/Shelburne8372 ラッチキット HS_TechDS_ 93-73920_CRA8392 SHE8372 ラッチキット_2204 長野総商株式会社 キットに含まれるもの 作業に必要なもの（ご用意ください） ラッチ（軸） １ 作業用グローブ 2010-254 ハンドルクランク（鋳鉄） １ 5/32” 六角レンチ 5240-138 コイル・スプリング １ プライヤー（バイスグリップ） 5021-032 フラット・ワッシャー （黒） １ マイナスドライバー 4500-2976 セット・スクリュー １ フラッシュライト 4700-0790 スペーサー（真ちゅう） ２ 始める前に 必ずストーブが冷めた状態で作業してください。 1. マイナスドライバーで木製ハンドルを外します。再度取り付けますので、なくさないようにしてください。 2. 5/32”六角レンチでセット・スクリューを外し、ハンドルクランク（鋳鉄）を反時計回りに回して取り外し、現 在付いているラッチをハンドルクランク（鋳鉄）から外します。 3. 新しいラッチにスペーサーを２つ取り付け、ドアの内側から差し込みます。ドアの外側に出たラッチへフ ラット・ワッシャーとコイル・スプリングを通し、ハンドルクランク（鋳鉄）をラッチに取り付けます。ドアとハ ンドルクランク（鋳鉄）の間が約３ミリになるまで、ハンドルクランク（鋳鉄）をくるくると回します。（ハンドル クランクとドアの間にスペースがないとコイル・スプリングが機能しません） 4. ラッチにある溝とハンドルクランク（鋳鉄）の穴を合わせ、セット・スクリューで固定します。 5. 1.ではずした木製ハンドルを取り付けます。 ラッチの調整 スペーサーの使用枚数で調整してください。 きつ過ぎる場合には、ラッチからハンドルクランクを一度外し、スペーサーをもう１枚追加します。 反対に緩すぎる場合には、ラッチからスペーサーを取り除いてください。 スペーサー （真ちゅう） ドア ハンドルクランク （鋳鉄） ラッチ コイル・スプリング フラット・ワッシャー（黒） セット・スクリュー ※実際のラッチは形状 が若干異なります ラッチの溝 ※セット・スクリューがこの 位置に入るように スペーサー セット・スクリュー ３ミリほどの隙間 ハンドル（別売） ラッチ
