ハースストーン LATCH KIT EQUINOX8000_90 73010_2204
技術資料

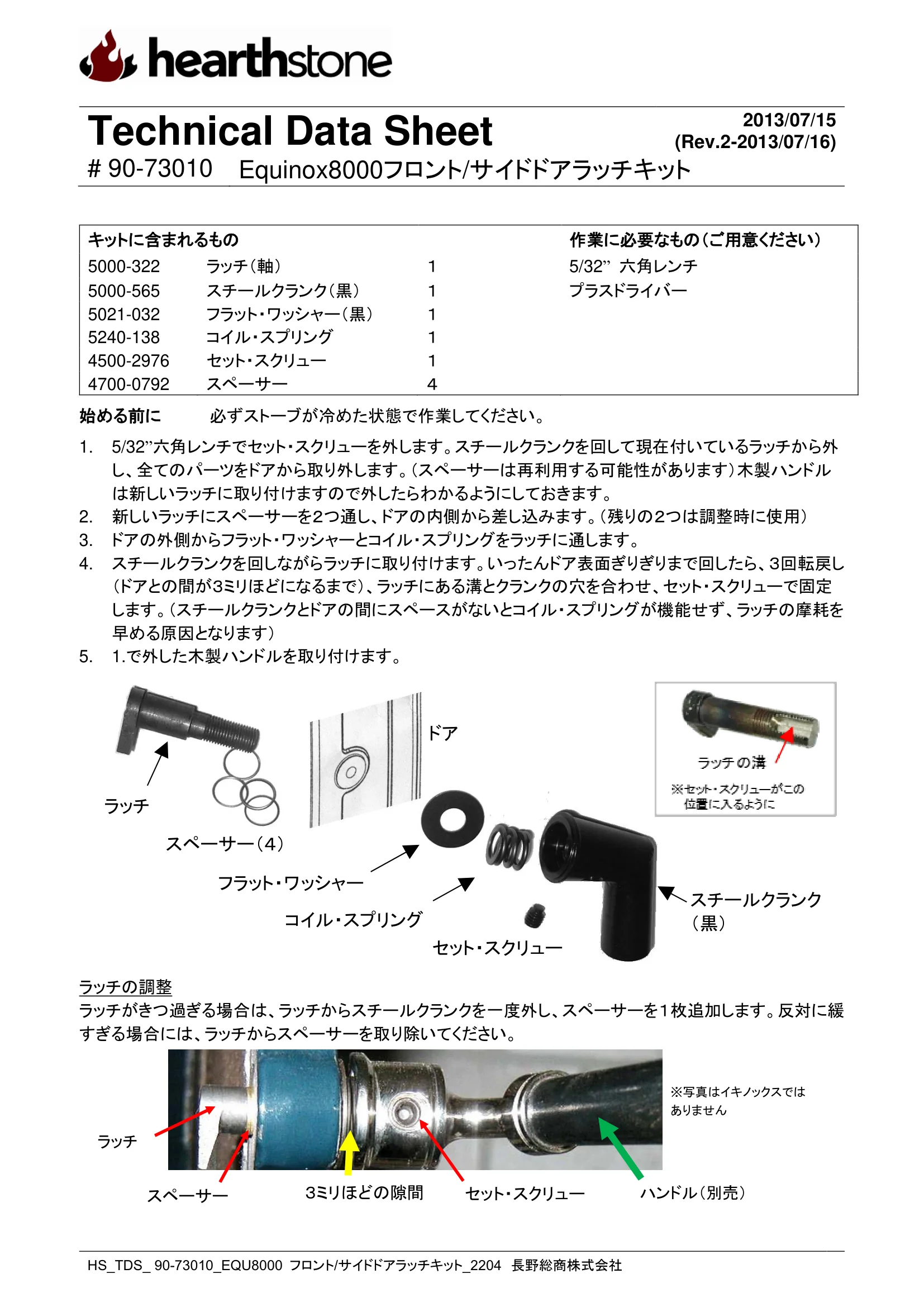

Technical Data Sheet 2013/07/15 (Rev.2-2013/07/16) # 90-73010 Equinox8000フロント/サイドドアラッチキット HS_TDS_ 90-73010_EQU8000 フロント/サイドドアラッチキット_2204 長野総商株式会社 キットに含まれるもの 作業に必要なもの（ご用意ください） 5000-322 ラッチ（軸） １ 5/32” 六角レンチ 5000-565 スチールクランク（黒） １ プラスドライバー 5021-032 フラット・ワッシャー（黒） １ 5240-138 コイル・スプリング １ 4500-2976 セット・スクリュー １ 4700-0792 スペーサー ４ 始める前に 必ずストーブが冷めた状態で作業してください。 1. 5/32”六角レンチでセット・スクリューを外します。スチールクランクを回して現在付いているラッチから外 し、全てのパーツをドアから取り外します。（スペーサーは再利用する可能性があります）木製ハンドル は新しいラッチに取り付けますので外したらわかるようにしておきます。 2. 新しいラッチにスペーサーを２つ通し、ドアの内側から差し込みます。（残りの２つは調整時に使用） 3. ドアの外側からフラット・ワッシャーとコイル・スプリングをラッチに通します。 4. スチールクランクを回しながらラッチに取り付けます。いったんドア表面ぎりぎりまで回したら、３回転戻し （ドアとの間が３ミリほどになるまで）、ラッチにある溝とクランクの穴を合わせ、セット・スクリューで固定 します。（スチールクランクとドアの間にスペースがないとコイル・スプリングが機能せず、ラッチの摩耗を 早める原因となります） 5. 1.で外した木製ハンドルを取り付けます。 ラッチの調整 ラッチがきつ過ぎる場合は、ラッチからスチールクランクを一度外し、スペーサーを１枚追加します。反対に緩 すぎる場合には、ラッチからスペーサーを取り除いてください。 フラット・ワッシャー スペーサー（４） スチールクランク （黒） ラッチ コイル・スプリング セット・スクリュー ドア スペーサー セット・スクリュー ３ミリほどの隙間 ハンドル（別売） ラッチ ※写真はイキノックスでは ありません
