ハースストーン LATCH KIT GM406080_96 73400_2204
技術資料

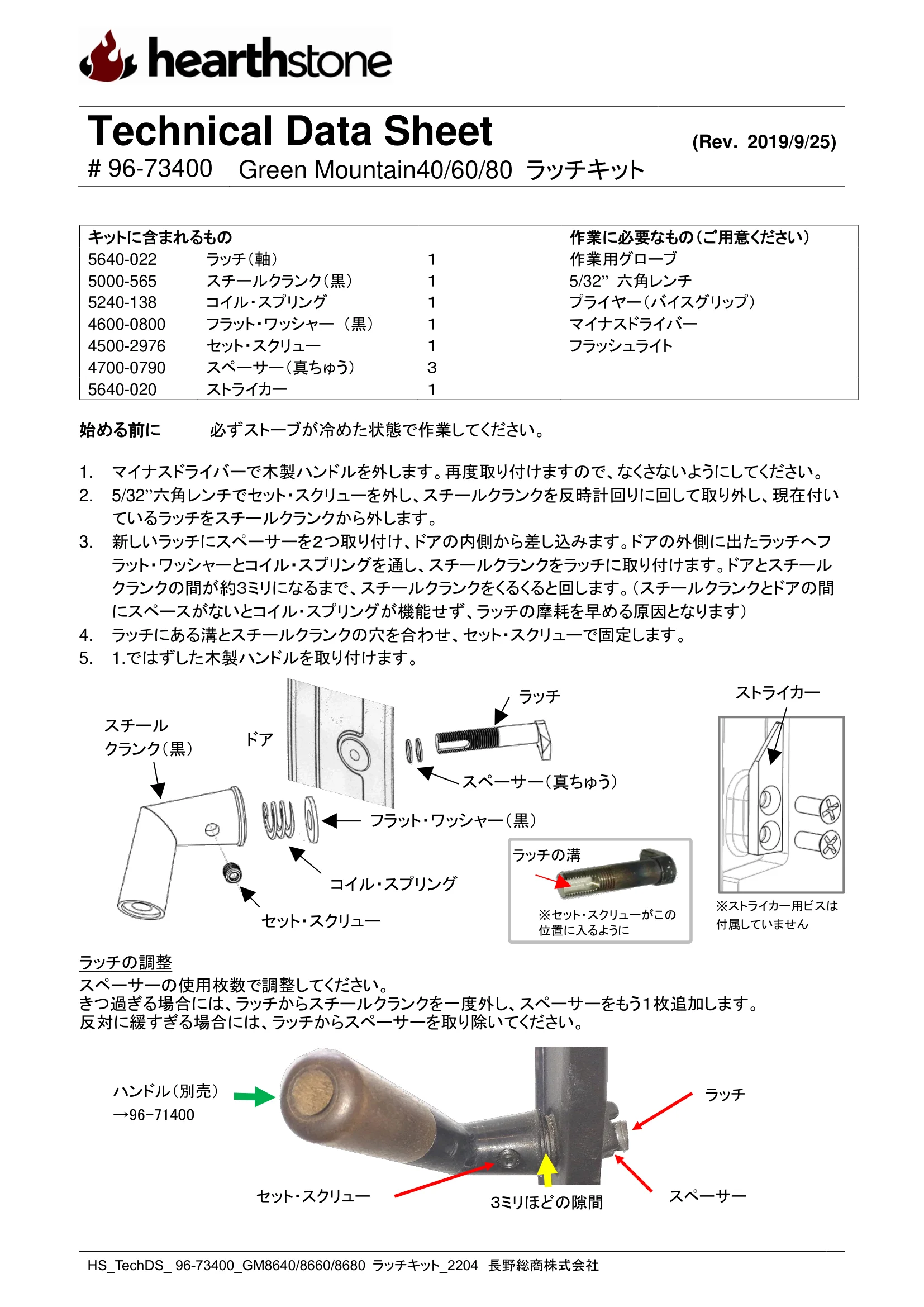

Technical Data Sheet (Rev. 2019/9/25) # 96-73400 Green Mountain40/60/80 ラッチキット HS_TechDS_ 96-73400_GM8640/8660/8680 ラッチキット_2204 長野総商株式会社 キットに含まれるもの 作業に必要なもの（ご用意ください） 5640-022 ラッチ（軸） １ 作業用グローブ 5000-565 スチールクランク（黒） １ 5/32” 六角レンチ 5240-138 コイル・スプリング １ プライヤー（バイスグリップ） 4600-0800 フラット・ワッシャー （黒） １ マイナスドライバー 4500-2976 セット・スクリュー １ フラッシュライト 4700-0790 スペーサー（真ちゅう） ３ 5640-020 ストライカー １ 始める前に 必ずストーブが冷めた状態で作業してください。 1. マイナスドライバーで木製ハンドルを外します。再度取り付けますので、なくさないようにしてください。 2. 5/32”六角レンチでセット・スクリューを外し、スチールクランクを反時計回りに回して取り外し、現在付い ているラッチをスチールクランクから外します。 3. 新しいラッチにスペーサーを２つ取り付け、ドアの内側から差し込みます。ドアの外側に出たラッチへフ ラット・ワッシャーとコイル・スプリングを通し、スチールクランクをラッチに取り付けます。ドアとスチール クランクの間が約３ミリになるまで、スチールクランクをくるくると回します。（スチールクランクとドアの間 にスペースがないとコイル・スプリングが機能せず、ラッチの摩耗を早める原因となります） 4. ラッチにある溝とスチールクランクの穴を合わせ、セット・スクリューで固定します。 5. 1.ではずした木製ハンドルを取り付けます。 ラッチの調整 スペーサーの使用枚数で調整してください。 きつ過ぎる場合には、ラッチからスチールクランクを一度外し、スペーサーをもう１枚追加します。 反対に緩すぎる場合には、ラッチからスペーサーを取り除いてください。 スペーサー（真ちゅう） ドア スチール クランク（黒） ラッチ コイル・スプリング フラット・ワッシャー（黒） セット・スクリュー ラッチの溝 ストライカー ※ストライカー用ビスは 付属していません ※セット・スクリューがこの 位置に入るように スペーサー セット・スクリュー ３ミリほどの隙間 ハンドル（別売） →96-71400 ラッチ
