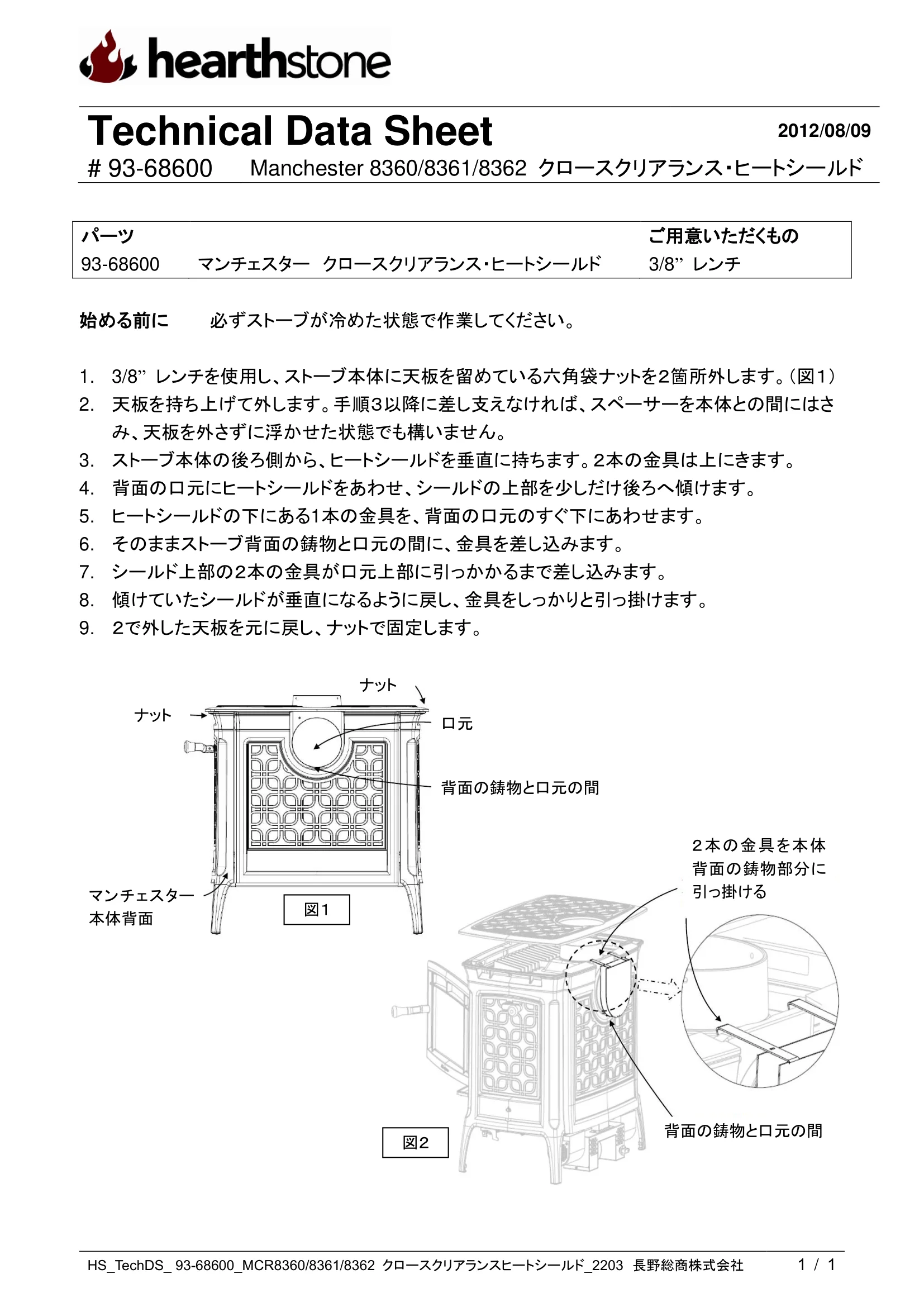

Technical Data Sheet
2012/08/09
# 93-68600
Manchester 8360/8361/8362 クロースクリアランス・ヒートシールド
HS_TechDS_ 93-68600_MCR8360/8361/8362 クロースクリアランスヒートシールド_2203 長野総商株式会社
1 / 1
パーツ
ご用意いただくもの
93-68600
マンチェスター クロースクリアランス・ヒートシールド
3/8” レンチ
始める前に
必ずストーブが冷めた状態で作業してください。
1. 3/8” レンチを使用し、ストーブ本体に天板を留めている六角袋ナットを２箇所外します。（図１）
2. 天板を持ち上げて外します。手順３以降に差し支えなければ、スペーサーを本体との間にはさ
み、天板を外さずに浮かせた状態でも構いません。
3. ストーブ本体の後ろ側から、ヒートシールドを垂直に持ちます。２本の金具は上にきます。
4. 背面の口元にヒートシールドをあわせ、シールドの上部を少しだけ後ろへ傾けます。
5. ヒートシールドの下にある1本の金具を、背面の口元のすぐ下にあわせます。
6. そのままストーブ背面の鋳物と口元の間に、金具を差し込みます。
7. シールド上部の２本の金具が口元上部に引っかかるまで差し込みます。
8. 傾けていたシールドが垂直になるように戻し、金具をしっかりと引っ掛けます。
9. ２で外した天板を元に戻し、ナットで固定します。
ナット
口元
背面の鋳物と口元の間
図１
マンチェスター
本体背面
図２
２本の金具を本体
背面の鋳物部分に
引っ掛ける
背面の鋳物と口元の間
ナット

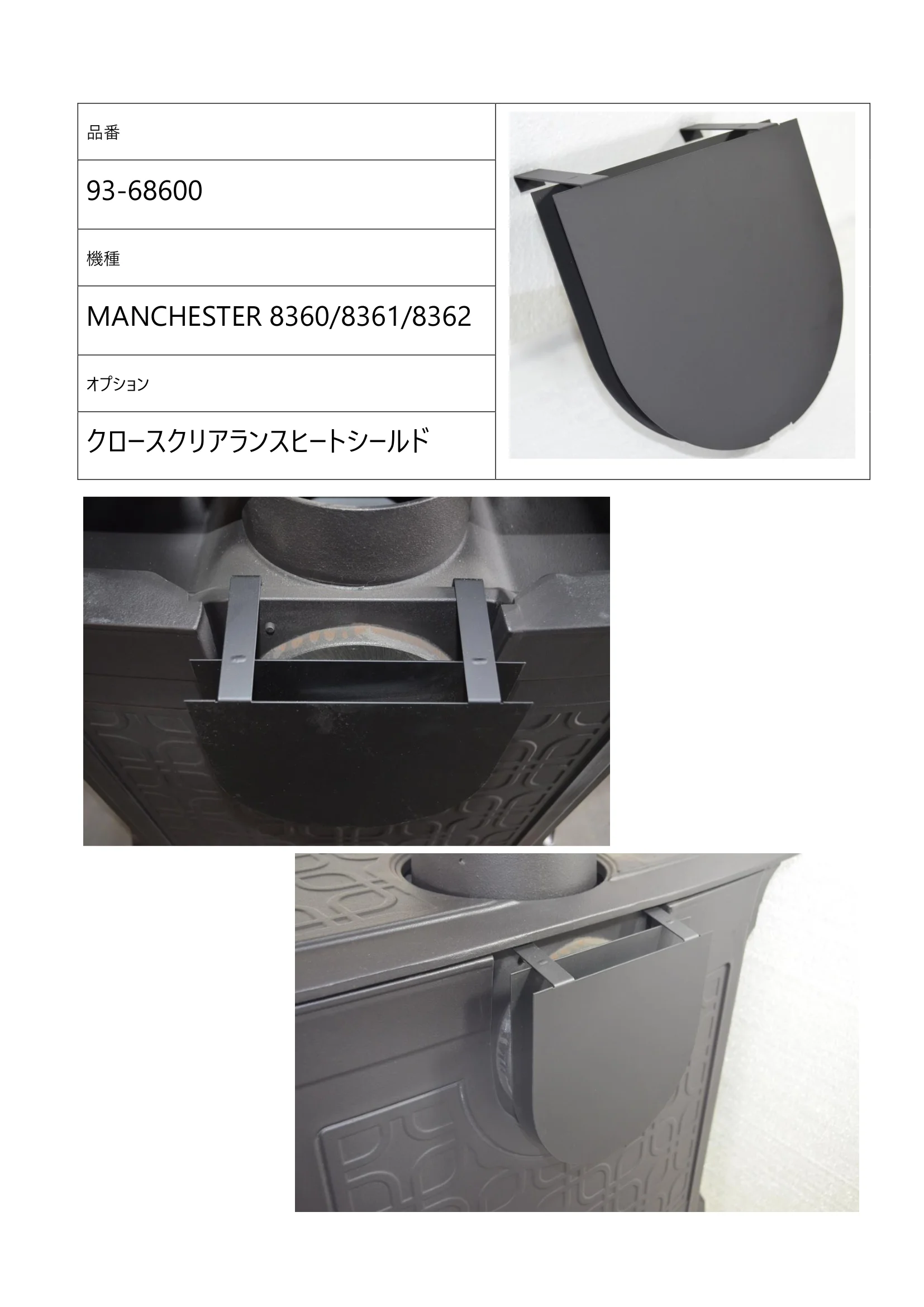

品番
93-68600
機種
MANCHESTER 8360/8361/8362
オプション
クロースクリアランスヒートシールド
