ハースストーン MANCHESTER8362 KIJUN
技術資料

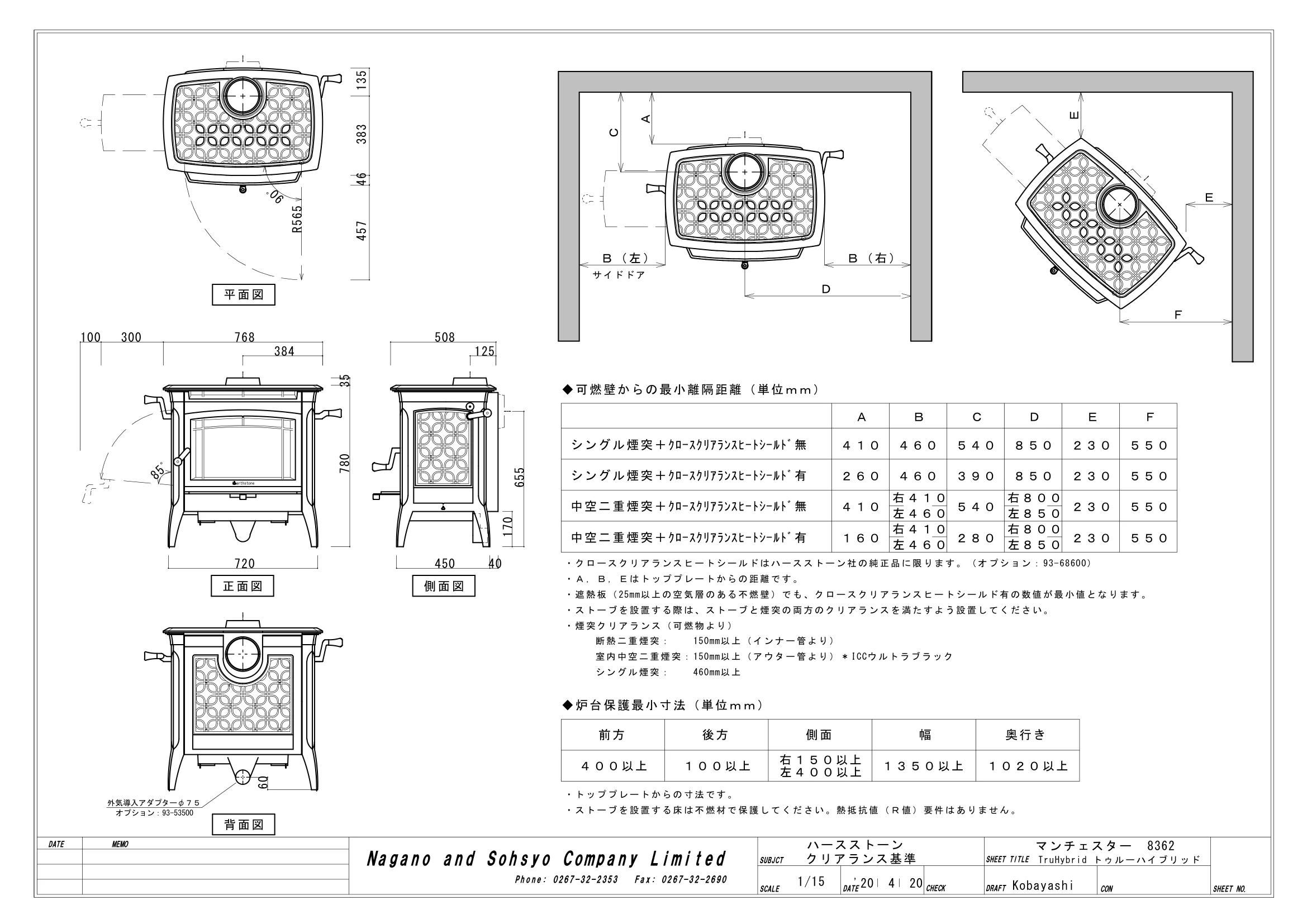

背面図 DATE MEMO SHEET NO. SHEET TITLE SUBJCT SCALE DATE CHECK DRAFT CON Nagano and Sohsyo Company Limited Phone: 0267-32-2353 Fax: 0267-32-2690 ハースストーン クリアランス基準 1/15 Kobayashi TruHybrid トゥルーハイブリッド '20 4 20 平面図 正面図 マンチェスター　8362 hearthstone 768 384 720 85ﾟ 100 300 780 35 508 125 655 170 450 40 60 側面図 90ﾟ R565 457 46 383 135 ＦＥＥＡＣＤ Ｂ（右） Ｂ（左） サイドドア 前方 後方 側面 奥行き 幅 ４００以上 ◆炉台保護最小寸法（単位ｍｍ） １００以上 １３５０以上 １０２０以上 左４００以上 右１５０以上 ・トッププレートからの寸法です。 ・ストーブを設置する床は不燃材で保護してください。熱抵抗値（Ｒ値）要件はありません。 ◆可燃壁からの最小離隔距離（単位ｍｍ） ＡＦＥＤＣＢ ・Ａ，Ｂ，Ｅはトッププレートからの距離です。 ・遮熱板（25mm以上の空気層のある不燃壁）でも、クロースクリアランスヒートシールド有の数値が最小値となります。 右４１０ 中空二重煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ無 中空二重煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ有 ４１０ １６０ ２３０ ２３０ ５４０ ２８０ 左４６０ 右４１０ 左４６０ 右８００ 左８５０ 右８００ 左８５０ ５５０ ５５０ シングル煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ無 ４１０ ２３０ ５４０ ４６０ ８５０ ５５０ シングル煙突＋ｸﾛｰｽｸﾘｱﾗﾝｽﾋｰﾄｼｰﾙﾄﾞ有 ２６０ ２３０ ３９０ ４６０ ８５０ ５５０ ・ストーブを設置する際は、ストーブと煙突の両方のクリアランスを満たすよう設置してください。 ・煙突クリアランス（可燃物より） 室内中空二重煙突：150mm以上（アウター管より）＊ICCウルトラブラック シングル煙突：　　460mm以上 外気導入アダプターφ７５ オプション：93-53500 ・クロースクリアランスヒートシールドはハースストーン社の純正品に限ります。（オプション：93-68600） 断熱二重煙突：　　150mm以上（インナー管より）
