ハースストーン MANCHESTER8362 PARTS（2025年版）
価格表

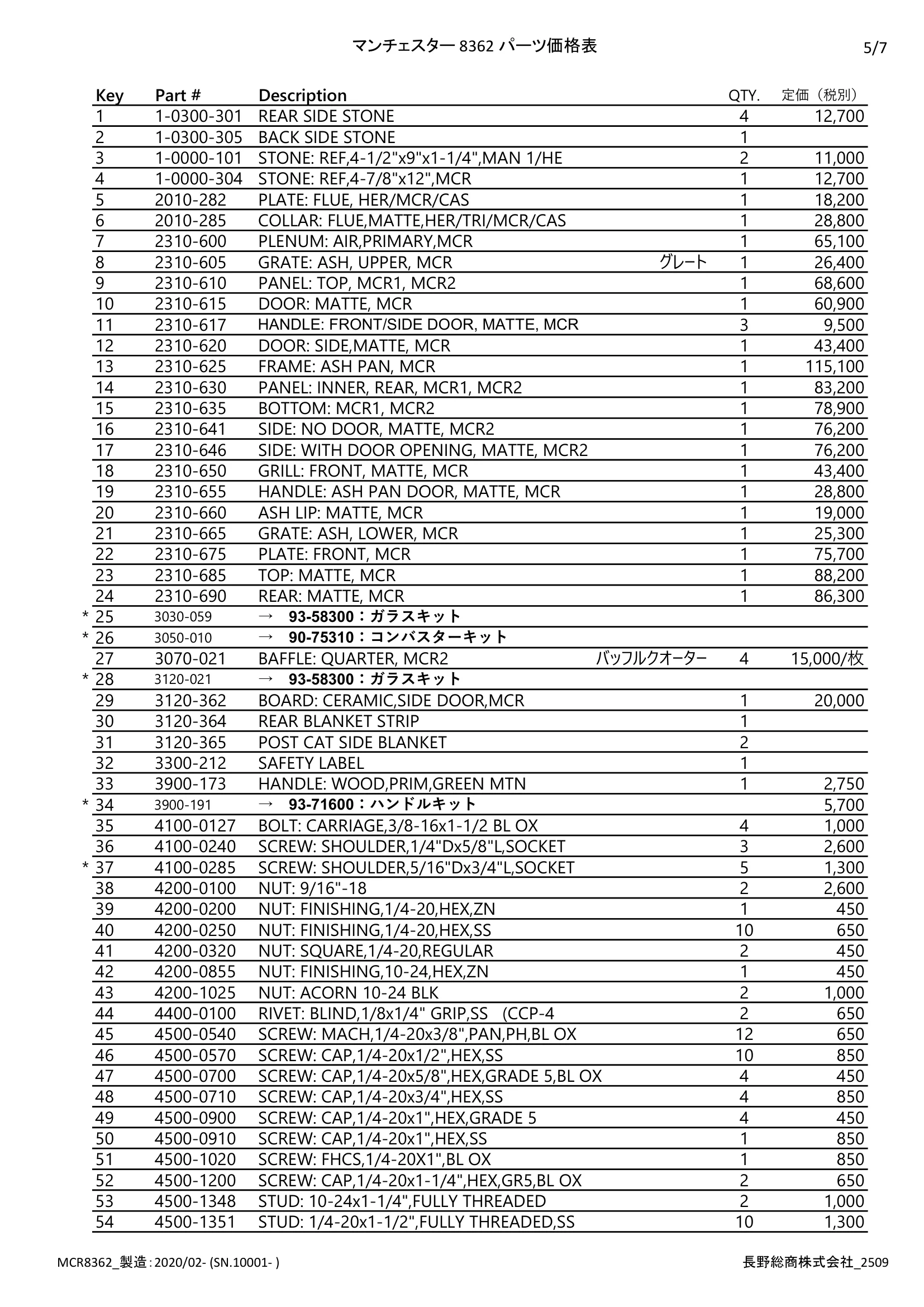

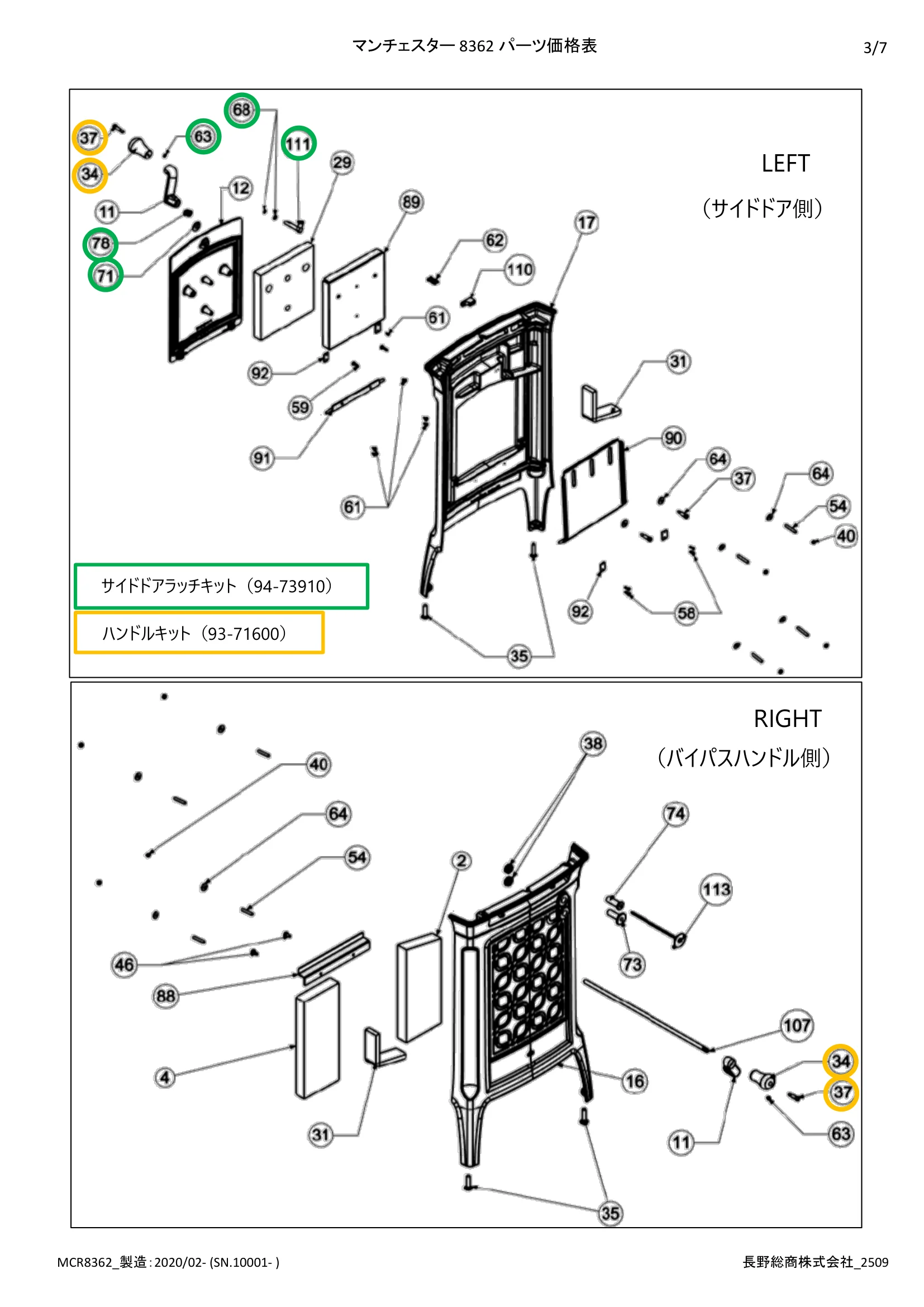

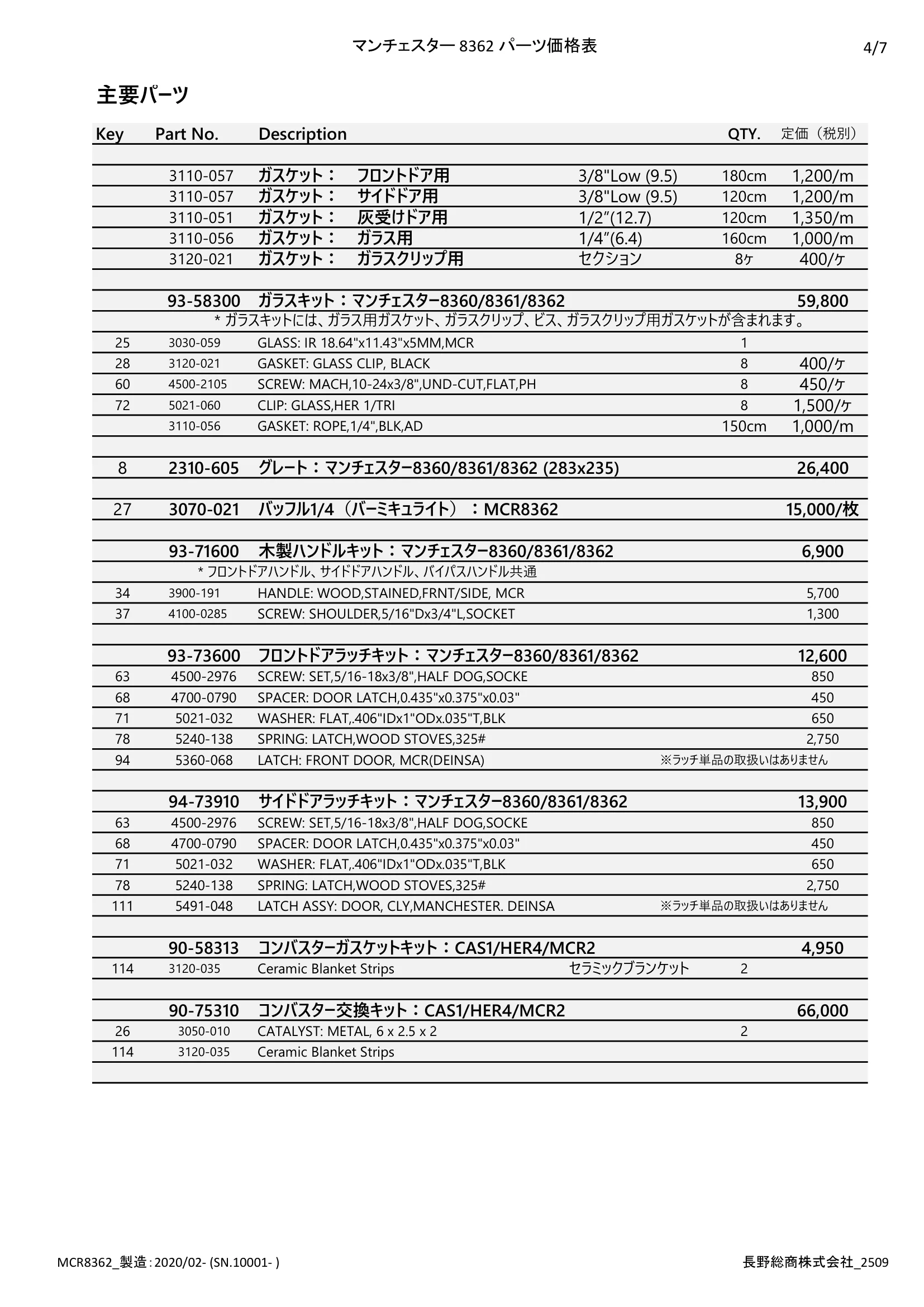

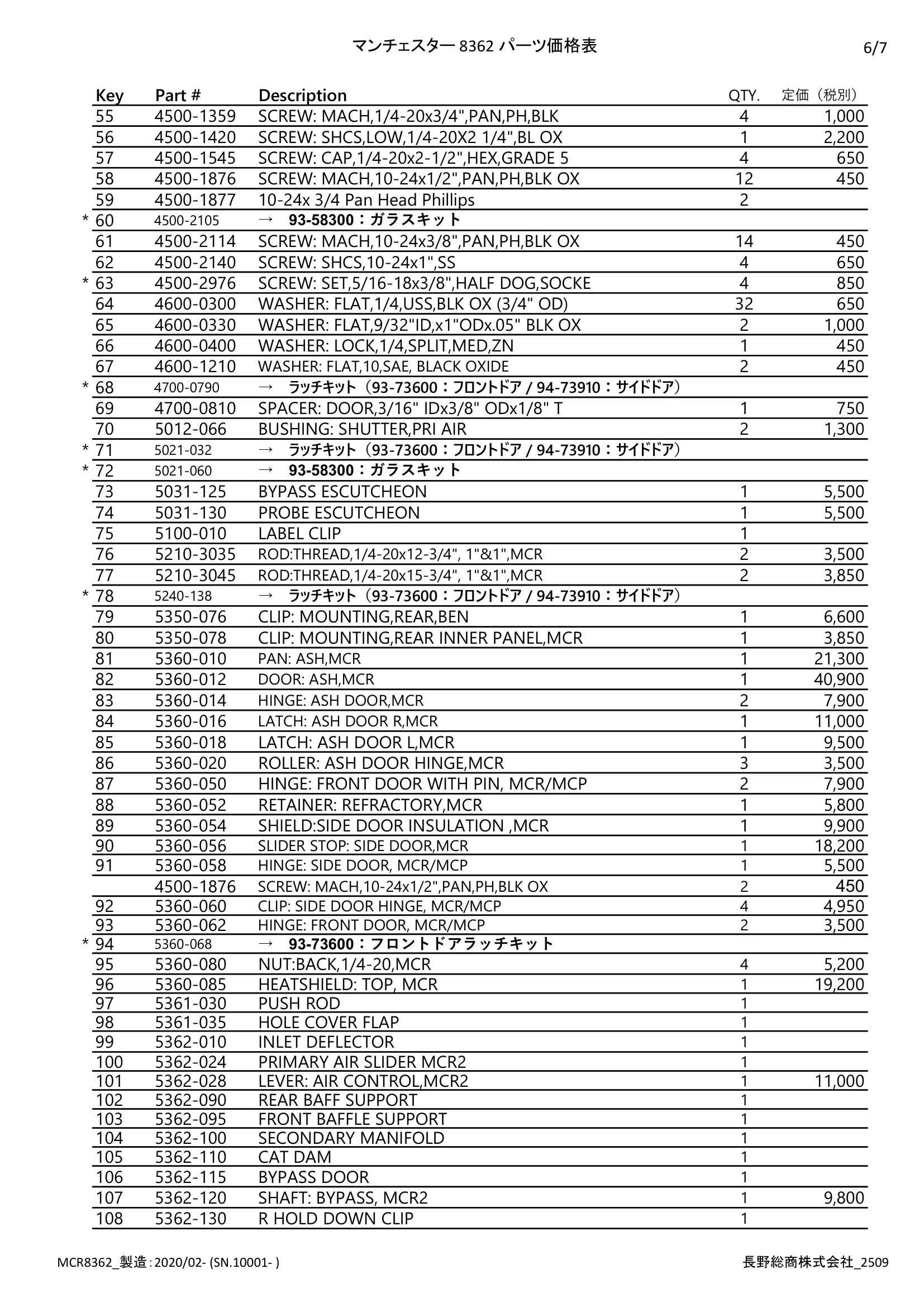

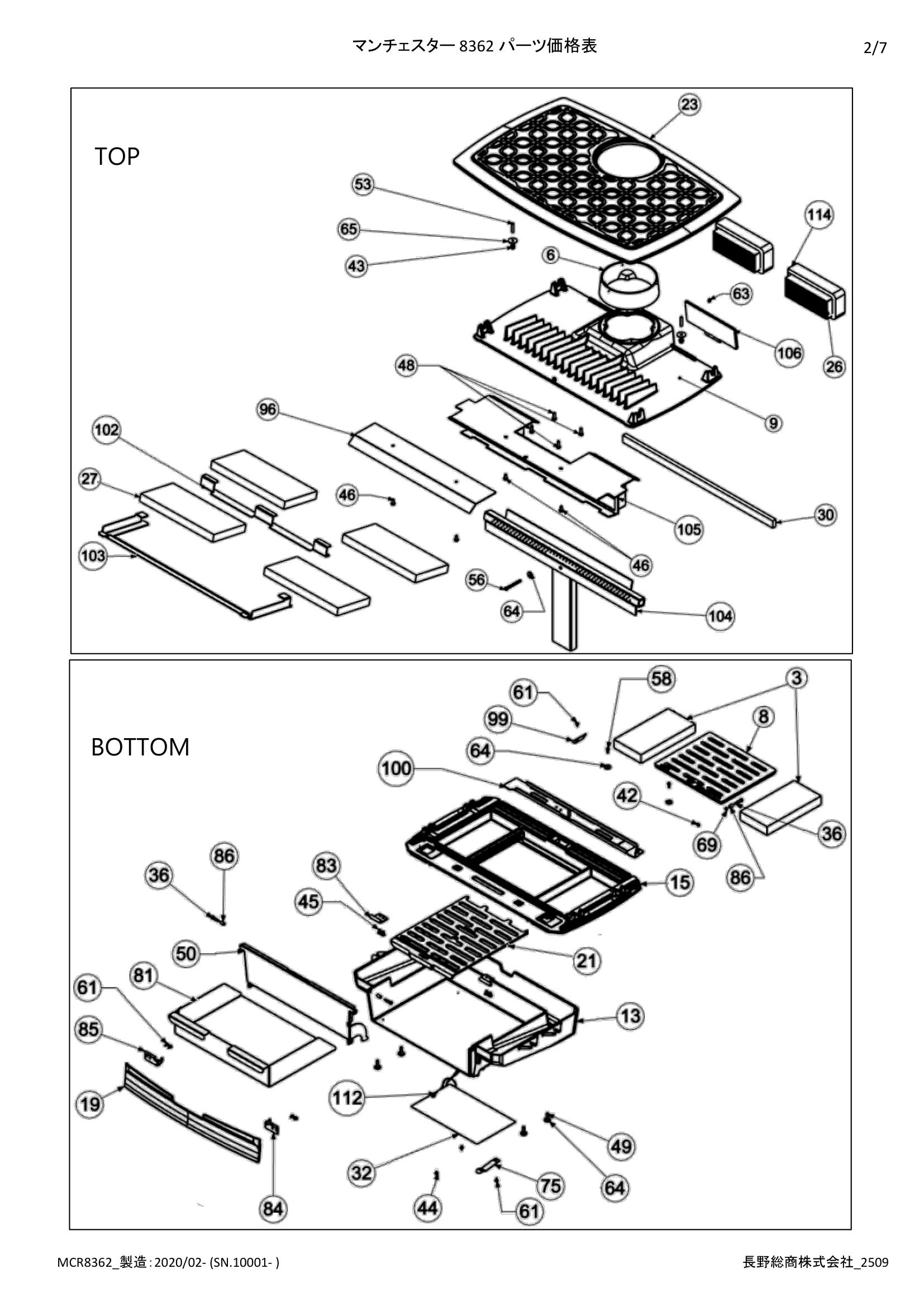

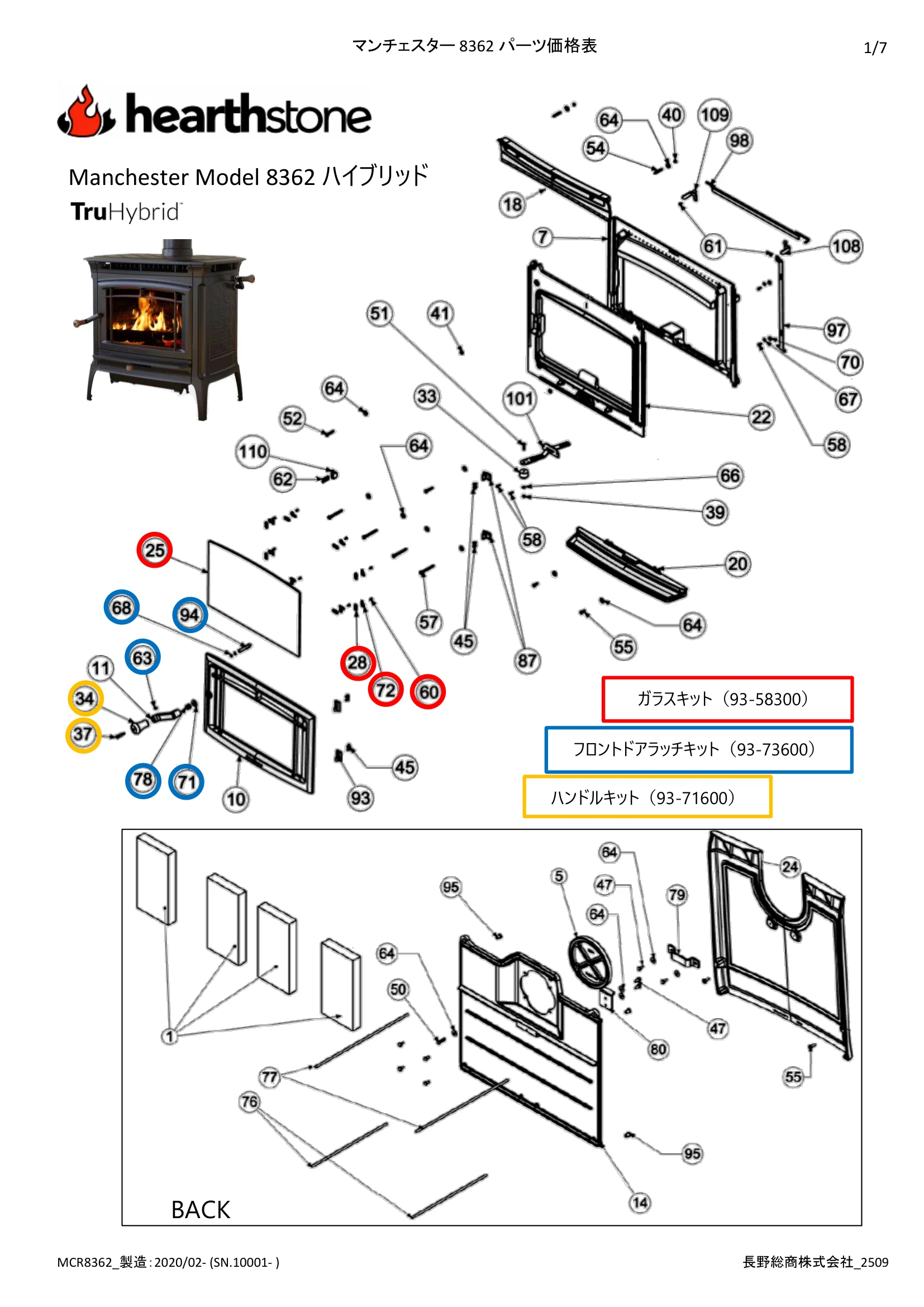

マンチェスター 8362 パーツ価格表 1/7 Manchester Model 8362 ハイブリッド BACK ハンドルキット（93-71600） フロントドアラッチキット（93-73600） ガラスキット（93-58300） MCR8362_製造：2020/02- (SN.10001- ) 長野総商株式会社_2509 マンチェスター 8362 パーツ価格表 2/7 TOP BOTTOM MCR8362_製造：2020/02- (SN.10001- ) 長野総商株式会社_2509 マンチェスター 8362 パーツ価格表 3/7 RIGHT （バイパスハンドル側） LEFT （サイドドア側） ハンドルキット（93-71600） サイドドアラッチキット（94-73910） MCR8362_製造：2020/02- (SN.10001- ) 長野総商株式会社_2509 マンチェスター 8362 パーツ価格表 4/7 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-057 ガスケット：　フロントドア用 3/8"Low (9.5) 180cm 1,200/m 3110-057 ガスケット：　サイドドア用 3/8"Low (9.5) 120cm 1,200/m 3110-051 ガスケット：　灰受けドア用 1/2”(12.7) 120cm 1,350/m 3110-056 ガスケット：　ガラス用 1/4”(6.4) 160cm 1,000/m 3120-021 ガスケット：　ガラスクリップ用 セクション 8ヶ 400/ヶ 93-58300 ガラスキット：マンチェスター8360/8361/8362 59,800 25 3030-059 GLASS: IR 18.64"x11.43"x5MM,MCR 1 28 3120-021 GASKET: GLASS CLIP, BLACK 8 400/ヶ 60 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 8 450/ヶ 72 5021-060 CLIP: GLASS,HER 1/TRI 8 1,500/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD 150cm 1,000/m 8 2310-605 グレート：マンチェスター8360/8361/8362 (283x235) 26,400 27 3070-021 バッフル1/4（バーミキュライト）：MCR8362 15,000/枚 93-71600 木製ハンドルキット：マンチェスター8360/8361/8362 6,900 34 3900-191 HANDLE: WOOD,STAINED,FRNT/SIDE, MCR 5,700 37 4100-0285 SCREW: SHOULDER,5/16"Dx3/4"L,SOCKET 1,300 93-73600 フロントドアラッチキット：マンチェスター8360/8361/8362 12,600 63 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 68 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 71 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 78 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 94 5360-068 LATCH: FRONT DOOR, MCR(DEINSA) ※ラッチ単品の取扱いはありません 94-73910 サイドドアラッチキット：マンチェスター8360/8361/8362 13,900 63 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 850 68 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 450 71 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 650 78 5240-138 SPRING: LATCH,WOOD STOVES,325# 2,750 111 5491-048 LATCH ASSY: DOOR, CLY,MANCHESTER. DEINSA ※ラッチ単品の取扱いはありません 90-58313 コンバスターガスケットキット：CAS1/HER4/MCR2 4,950 114 3120-035 Ceramic Blanket Strips セラミックブランケット 2 90-75310 コンバスター交換キット：CAS1/HER4/MCR2 66,000 26 3050-010 CATALYST: METAL, 6 x 2.5 x 2 2 114 3120-035 Ceramic Blanket Strips * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 * フロントドアハンドル、サイドドアハンドル、バイパスハンドル共通 MCR8362_製造：2020/02- (SN.10001- ) 長野総商株式会社_2509 マンチェスター 8362 パーツ価格表 5/7 Key Part # Description QTY. 定価（税別） 1 1-0300-301 REAR SIDE STONE 4 12,700 2 1-0300-305 BACK SIDE STONE 1 3 1-0000-101 STONE: REF,4-1/2"x9"x1-1/4",MAN 1/HE 2 11,000 4 1-0000-304 STONE: REF,4-7/8"x12",MCR 1 12,700 5 2010-282 PLATE: FLUE, HER/MCR/CAS 1 18,200 6 2010-285 COLLAR: FLUE,MATTE,HER/TRI/MCR/CAS 1 28,800 7 2310-600 PLENUM: AIR,PRIMARY,MCR 1 65,100 8 2310-605 GRATE: ASH, UPPER, MCR グレート 1 26,400 9 2310-610 PANEL: TOP, MCR1, MCR2 1 68,600 10 2310-615 DOOR: MATTE, MCR 1 60,900 11 2310-617 HANDLE: FRONT/SIDE DOOR, MATTE, MCR 3 9,500 12 2310-620 DOOR: SIDE,MATTE, MCR 1 43,400 13 2310-625 FRAME: ASH PAN, MCR 1 115,100 14 2310-630 PANEL: INNER, REAR, MCR1, MCR2 1 83,200 15 2310-635 BOTTOM: MCR1, MCR2 1 78,900 16 2310-641 SIDE: NO DOOR, MATTE, MCR2 1 76,200 17 2310-646 SIDE: WITH DOOR OPENING, MATTE, MCR2 1 76,200 18 2310-650 GRILL: FRONT, MATTE, MCR 1 43,400 19 2310-655 HANDLE: ASH PAN DOOR, MATTE, MCR 1 28,800 20 2310-660 ASH LIP: MATTE, MCR 1 19,000 21 2310-665 GRATE: ASH, LOWER, MCR 1 25,300 22 2310-675 PLATE: FRONT, MCR 1 75,700 23 2310-685 TOP: MATTE, MCR 1 88,200 24 2310-690 REAR: MATTE, MCR 1 86,300 * 25 3030-059 →　93-58300：ガラスキット * 26 3050-010 →　90-75310：コンバスターキット 27 3070-021 BAFFLE: QUARTER, MCR2 バッフルクオーター 4 15,000/枚 * 28 3120-021 →　93-58300：ガラスキット 29 3120-362 BOARD: CERAMIC,SIDE DOOR,MCR 1 20,000 30 3120-364 REAR BLANKET STRIP 1 31 3120-365 POST CAT SIDE BLANKET 2 32 3300-212 SAFETY LABEL 1 33 3900-173 HANDLE: WOOD,PRIM,GREEN MTN 1 2,750 * 34 3900-191 →　93-71600：ハンドルキット 5,700 35 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 4 1,000 36 4100-0240 SCREW: SHOULDER,1/4"Dx5/8"L,SOCKET 3 2,600 * 37 4100-0285 SCREW: SHOULDER,5/16"Dx3/4"L,SOCKET 5 1,300 38 4200-0100 NUT: 9/16"-18 2 2,600 39 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 1 450 40 4200-0250 NUT: FINISHING,1/4-20,HEX,SS 10 650 41 4200-0320 NUT: SQUARE,1/4-20,REGULAR 2 450 42 4200-0855 NUT: FINISHING,10-24,HEX,ZN 1 450 43 4200-1025 NUT: ACORN 10-24 BLK 2 1,000 44 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 2 650 45 4500-0540 SCREW: MACH,1/4-20x3/8",PAN,PH,BL OX 12 650 46 4500-0570 SCREW: CAP,1/4-20x1/2",HEX,SS 10 850 47 4500-0700 SCREW: CAP,1/4-20x5/8",HEX,GRADE 5,BL OX 4 450 48 4500-0710 SCREW: CAP,1/4-20x3/4",HEX,SS 4 850 49 4500-0900 SCREW: CAP,1/4-20x1",HEX,GRADE 5 4 450 50 4500-0910 SCREW: CAP,1/4-20x1",HEX,SS 1 850 51 4500-1020 SCREW: FHCS,1/4-20X1",BL OX 1 850 52 4500-1200 SCREW: CAP,1/4-20x1-1/4",HEX,GR5,BL OX 2 650 53 4500-1348 STUD: 10-24x1-1/4",FULLY THREADED 2 1,000 54 4500-1351 STUD: 1/4-20x1-1/2",FULLY THREADED,SS 10 1,300 MCR8362_製造：2020/02- (SN.10001- ) 長野総商株式会社_2509 マンチェスター 8362 パーツ価格表 6/7 Key Part # Description QTY. 定価（税別） 55 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 4 1,000 56 4500-1420 SCREW: SHCS,LOW,1/4-20X2 1/4",BL OX 1 2,200 57 4500-1545 SCREW: CAP,1/4-20x2-1/2",HEX,GRADE 5 4 650 58 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 12 450 59 4500-1877 10-24x 3/4 Pan Head Phillips 2 * 60 4500-2105 →　93-58300：ガラスキット 61 4500-2114 SCREW: MACH,10-24x3/8",PAN,PH,BLK OX 14 450 62 4500-2140 SCREW: SHCS,10-24x1",SS 4 650 * 63 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 4 850 64 4600-0300 WASHER: FLAT,1/4,USS,BLK OX (3/4" OD) 32 650 65 4600-0330 WASHER: FLAT,9/32"ID,x1"ODx.05" BLK OX 2 1,000 66 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 1 450 67 4600-1210 WASHER: FLAT,10,SAE, BLACK OXIDE 2 450 * 68 4700-0790 →　ラッチキット（93-73600：フロントドア / 94-73910：サイドドア） 69 4700-0810 SPACER: DOOR,3/16" IDx3/8" ODx1/8" T 1 750 70 5012-066 BUSHING: SHUTTER,PRI AIR 2 1,300 * 71 5021-032 →　ラッチキット（93-73600：フロントドア / 94-73910：サイドドア） * 72 5021-060 →　93-58300：ガラスキット 73 5031-125 BYPASS ESCUTCHEON 1 5,500 74 5031-130 PROBE ESCUTCHEON 1 5,500 75 5100-010 LABEL CLIP 1 76 5210-3035 ROD:THREAD,1/4-20x12-3/4", 1"&1",MCR 2 3,500 77 5210-3045 ROD:THREAD,1/4-20x15-3/4", 1"&1",MCR 2 3,850 * 78 5240-138 →　ラッチキット（93-73600：フロントドア / 94-73910：サイドドア） 79 5350-076 CLIP: MOUNTING,REAR,BEN 1 6,600 80 5350-078 CLIP: MOUNTING,REAR INNER PANEL,MCR 1 3,850 81 5360-010 PAN: ASH,MCR 1 21,300 82 5360-012 DOOR: ASH,MCR 1 40,900 83 5360-014 HINGE: ASH DOOR,MCR 2 7,900 84 5360-016 LATCH: ASH DOOR R,MCR 1 11,000 85 5360-018 LATCH: ASH DOOR L,MCR 1 9,500 86 5360-020 ROLLER: ASH DOOR HINGE,MCR 3 3,500 87 5360-050 HINGE: FRONT DOOR WITH PIN, MCR/MCP 2 7,900 88 5360-052 RETAINER: REFRACTORY,MCR 1 5,800 89 5360-054 SHIELD:SIDE DOOR INSULATION ,MCR 1 9,900 90 5360-056 SLIDER STOP: SIDE DOOR,MCR 1 18,200 91 5360-058 HINGE: SIDE DOOR, MCR/MCP 1 5,500 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 2 450 92 5360-060 CLIP: SIDE DOOR HINGE, MCR/MCP 4 4,950 93 5360-062 HINGE: FRONT DOOR, MCR/MCP 2 3,500 * 94 5360-068 →　93-73600：フロントドアラッチキット 95 5360-080 NUT:BACK,1/4-20,MCR 4 5,200 96 5360-085 HEATSHIELD: TOP, MCR 1 19,200 97 5361-030 PUSH ROD 1 98 5361-035 HOLE COVER FLAP 1 99 5362-010 INLET DEFLECTOR 1 100 5362-024 PRIMARY AIR SLIDER MCR2 1 101 5362-028 LEVER: AIR CONTROL,MCR2 1 11,000 102 5362-090 REAR BAFF SUPPORT 1 103 5362-095 FRONT BAFFLE SUPPORT 1 104 5362-100 SECONDARY MANIFOLD 1 105 5362-110 CAT DAM 1 106 5362-115 BYPASS DOOR 1 107 5362-120 SHAFT: BYPASS, MCR2 1 9,800 108 5362-130 R HOLD DOWN CLIP 1 MCR8362_製造：2020/02- (SN.10001- ) 長野総商株式会社_2509 マンチェスター 8362 パーツ価格表 7/7 Key Part # Description QTY. 定価（税別） 109 5362-135 L HOLD DOWN CLIP 1 110 5491-045 CATCH: DOOR LATCH, CLY 1 2 16,900 * 111 5491-048 →　94-73910：サイドドアラッチキット 112 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 1 113 7200-525 THERMOMETER: CATALYST, 7", CAS1 1 12,000 * 114 3120-035 →　90-58313：コンバスターガスケットキット * 主要パーツのキット内訳をご参照ください。 オプション ※オプションの詳細は各技術資料をご参照ください。 93-53500 外気導入キット：マンチェスター8360/8361/8362/EQU/BEN 5935-040 BOX: OUTSIDE AIR,BEN, EQU, MCR 93-68600 クロースクリアランスヒートシールド：マンチェスター8360/8361/8362 機種（モデル）製造 Serial No. クリーンバーン マンチェスター8360 2012-2016 1001-5583 クリーンバーン マンチェスター8361 2017-2019 6001-7600 ハイブリッド マンチェスター8362 2020/02- 10001- ※鋳鉄パーツのエナメルカラーは別途お問合せください。（ブラウンエナメル：20、バーンレッド：71） ※定価は１個あたりの価格（税別）です。 MCR8362_製造：2020/02- (SN.10001- ) 長野総商株式会社_2509
