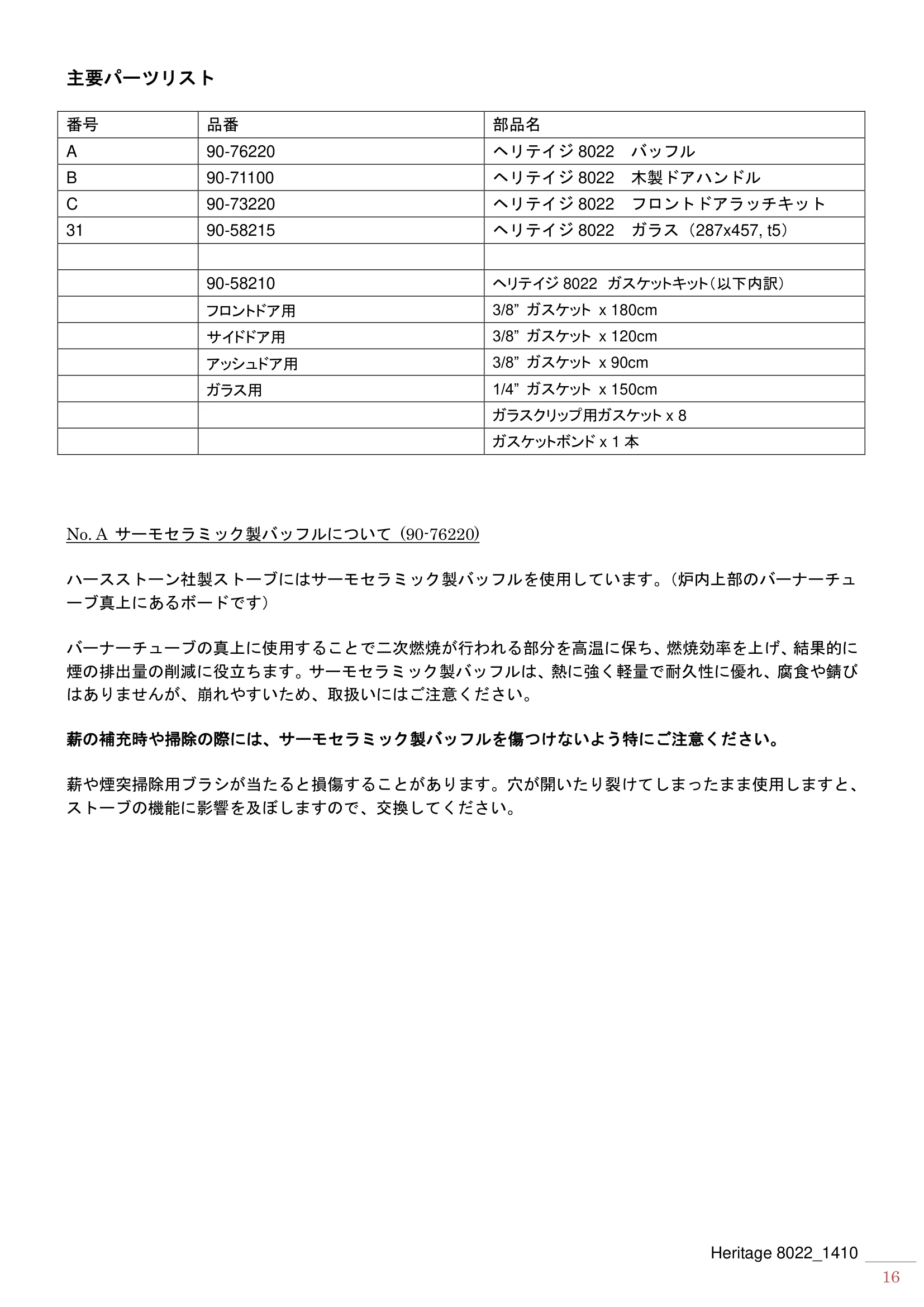

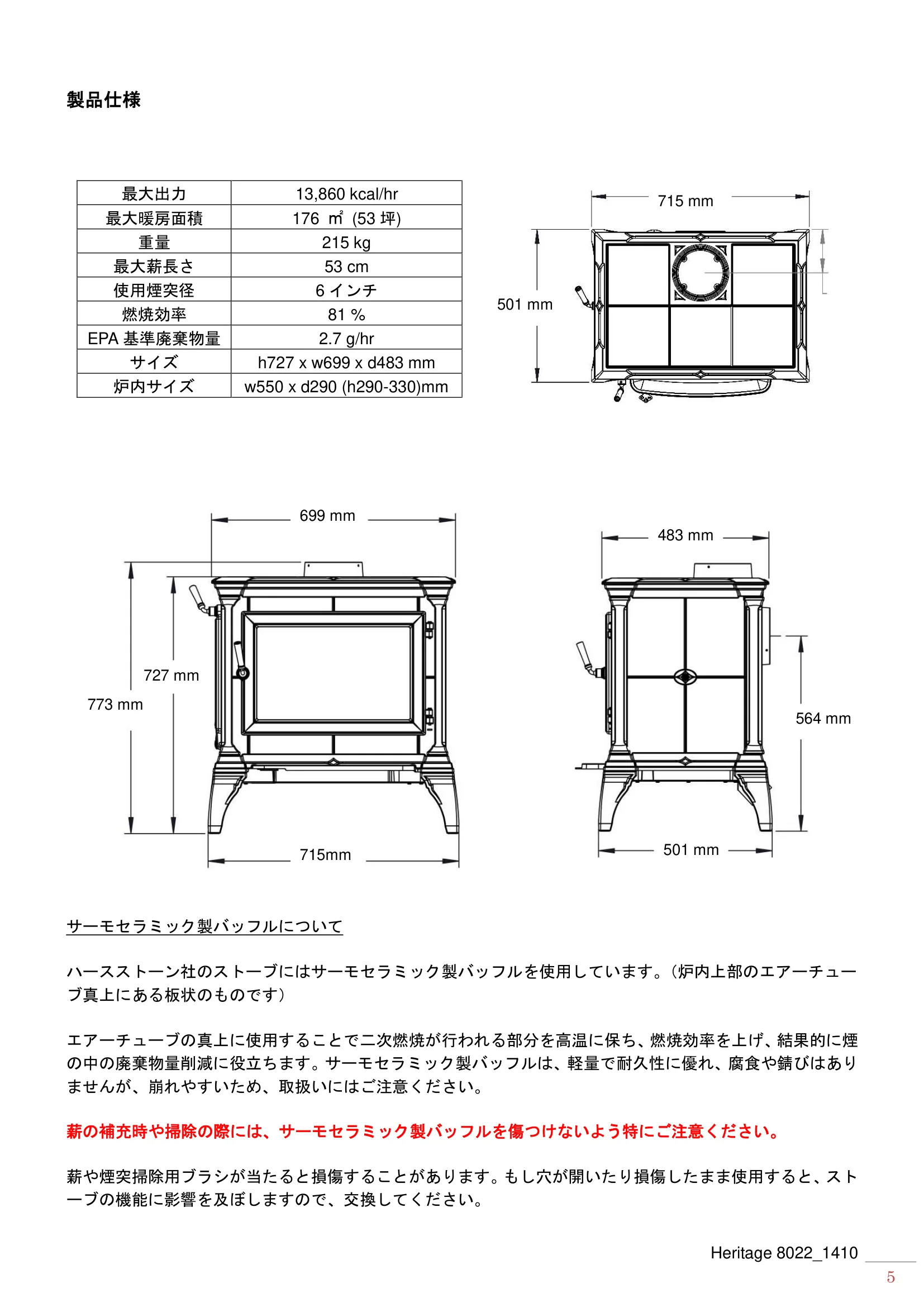

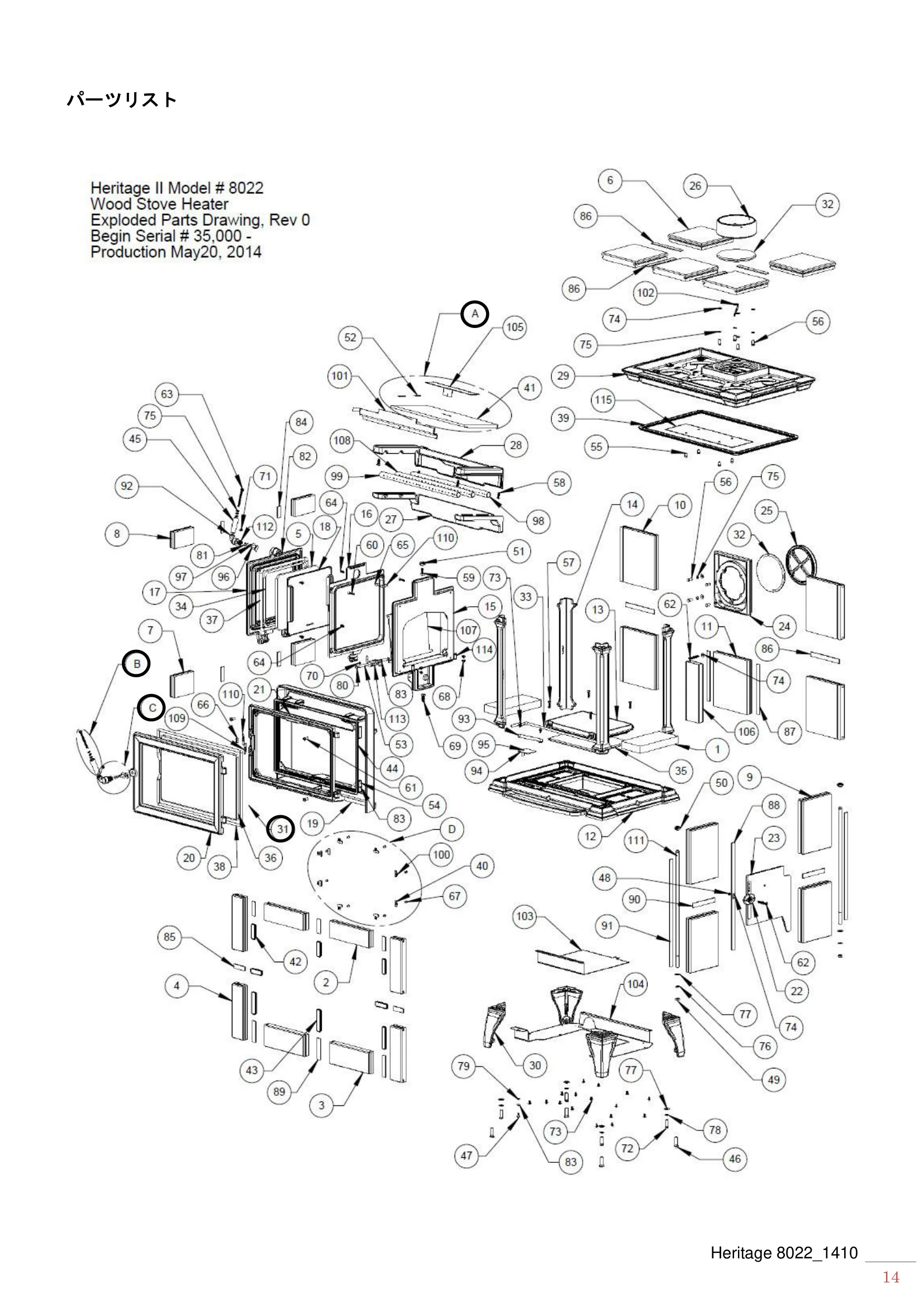

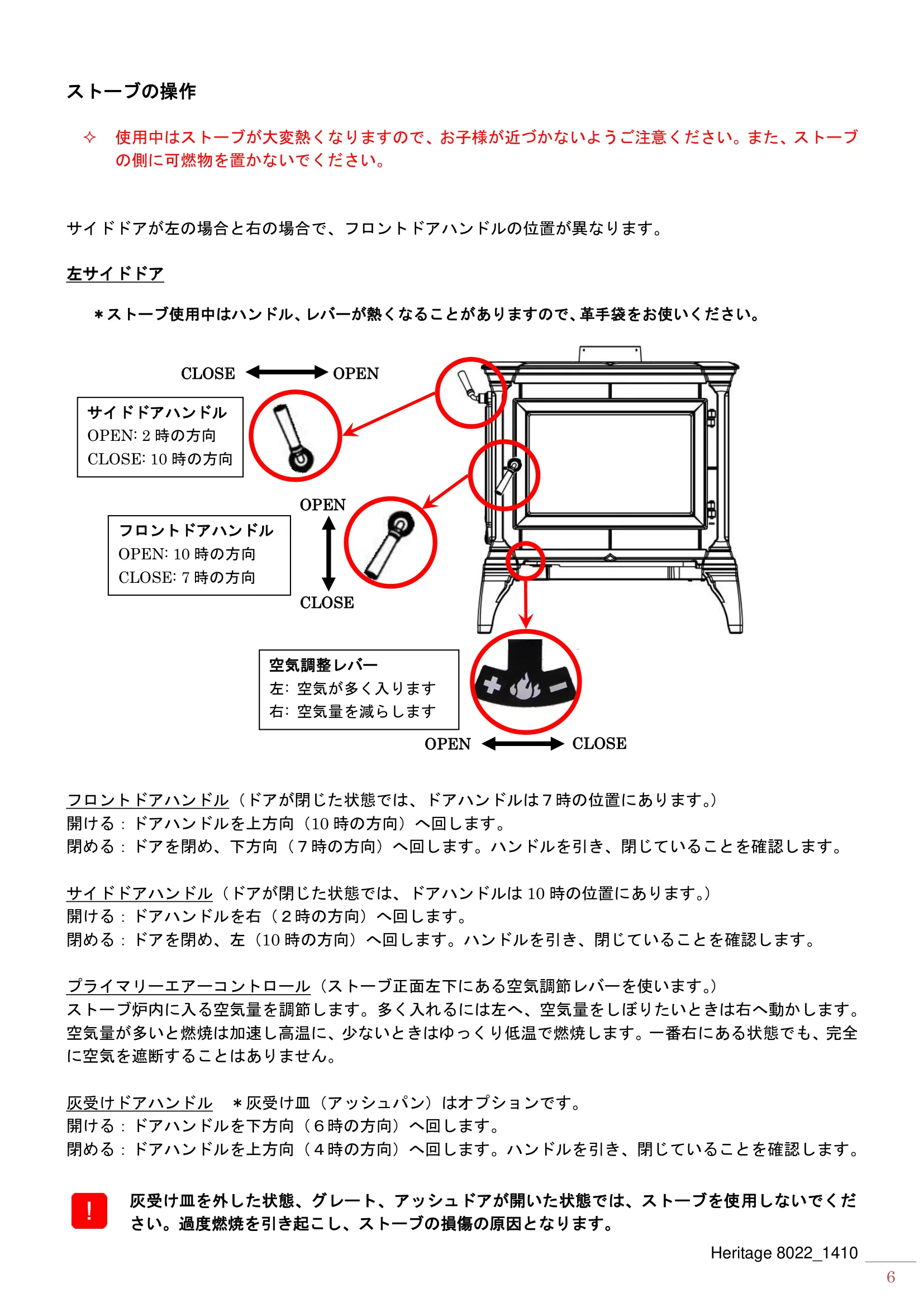

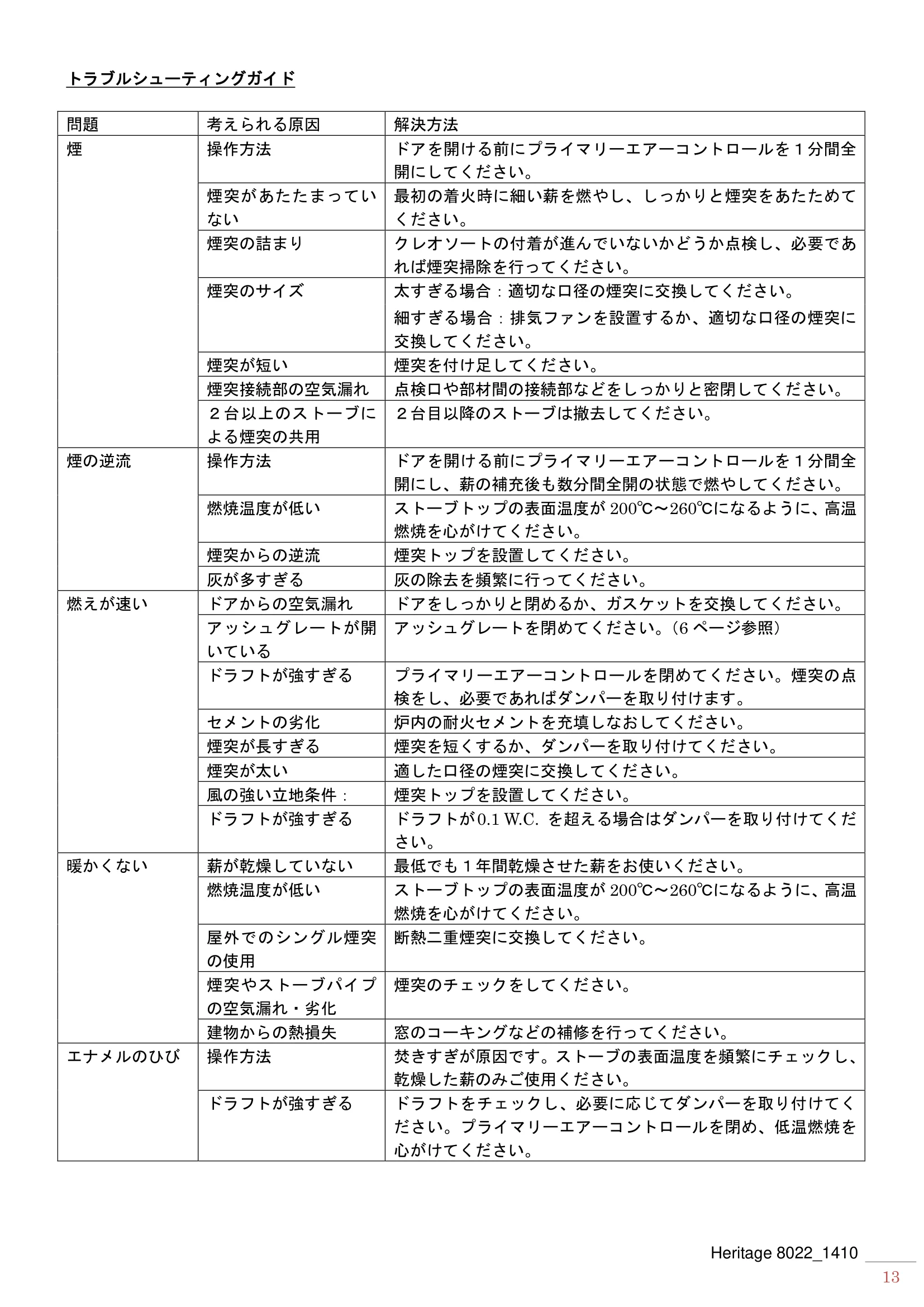

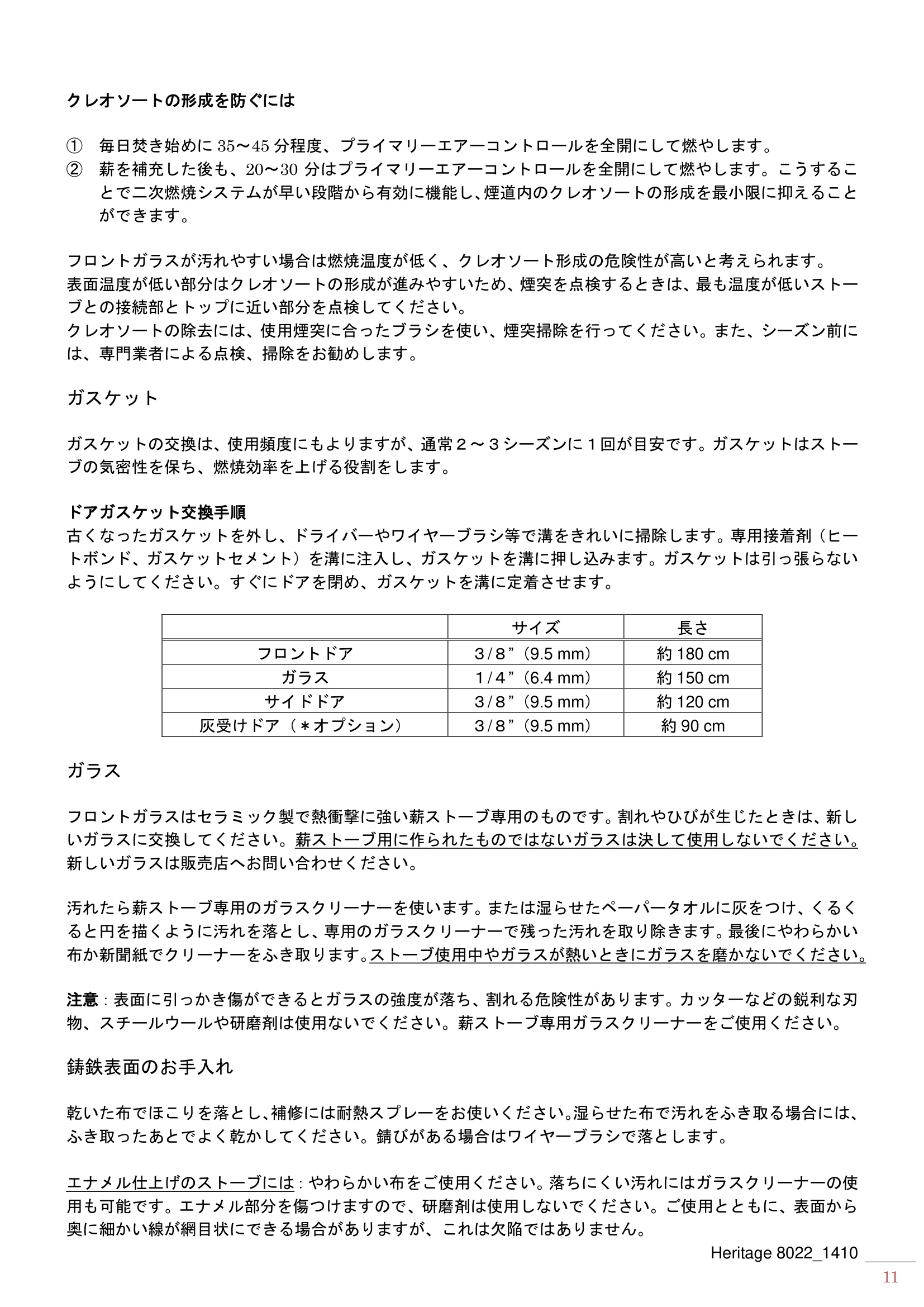

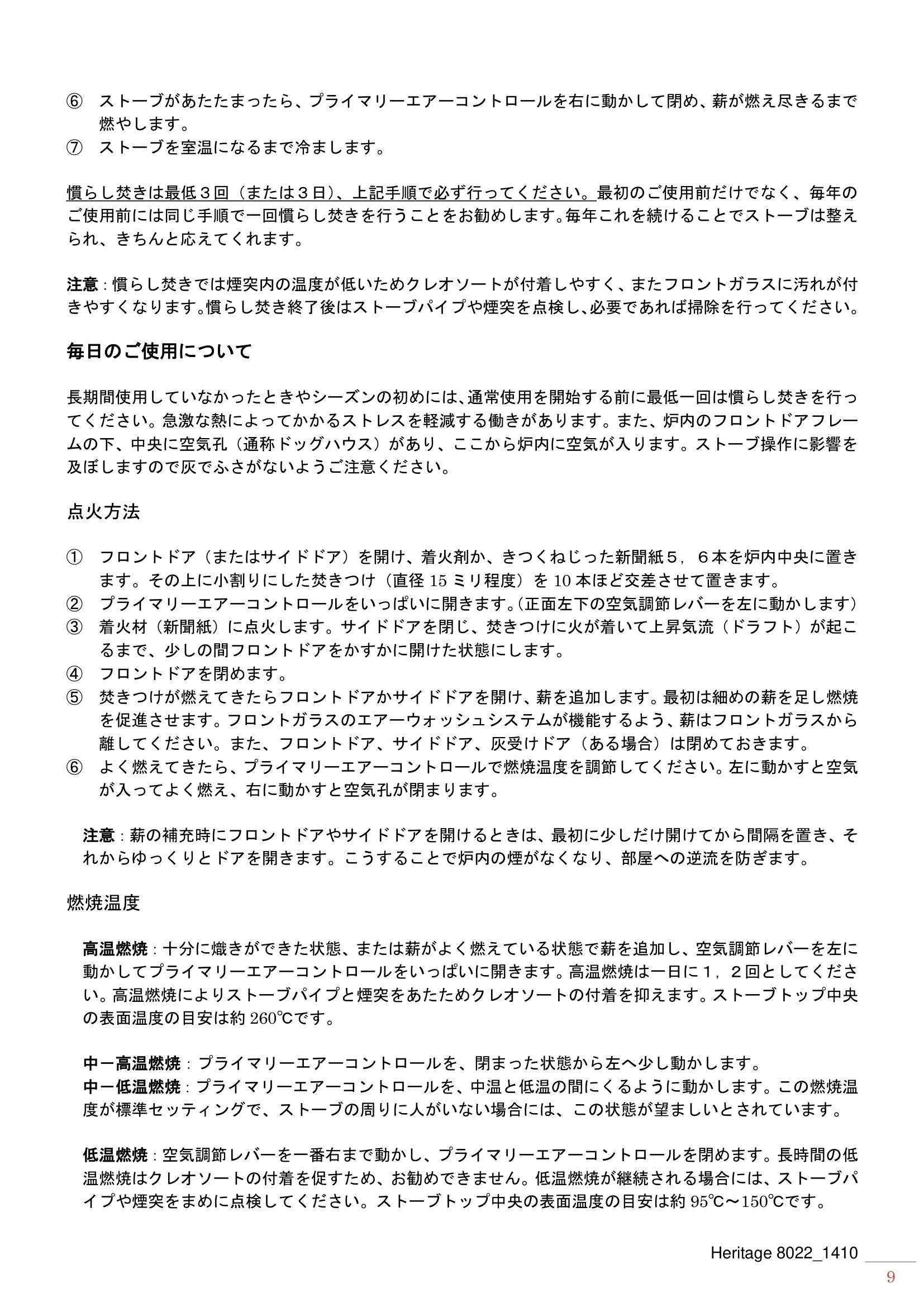

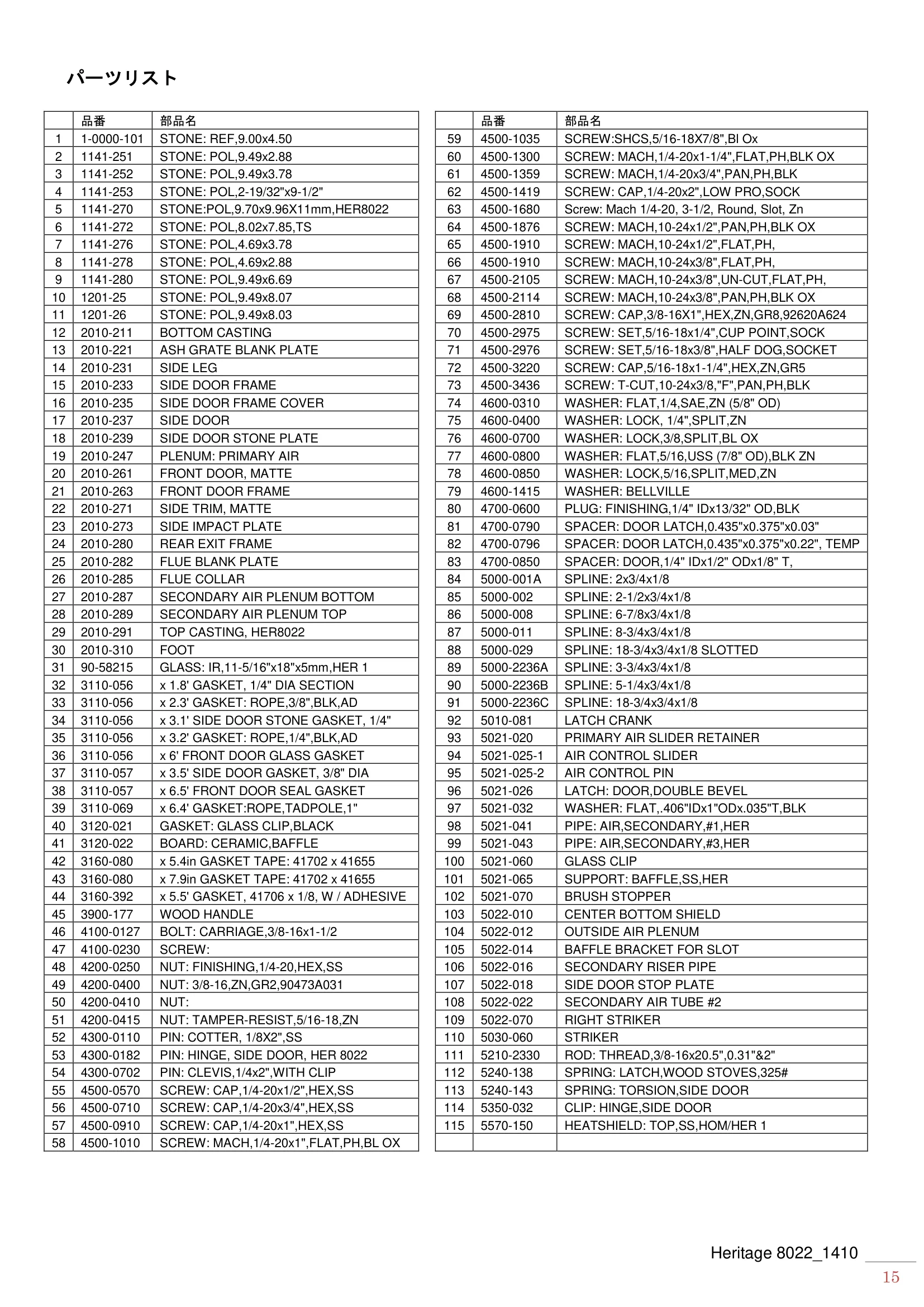

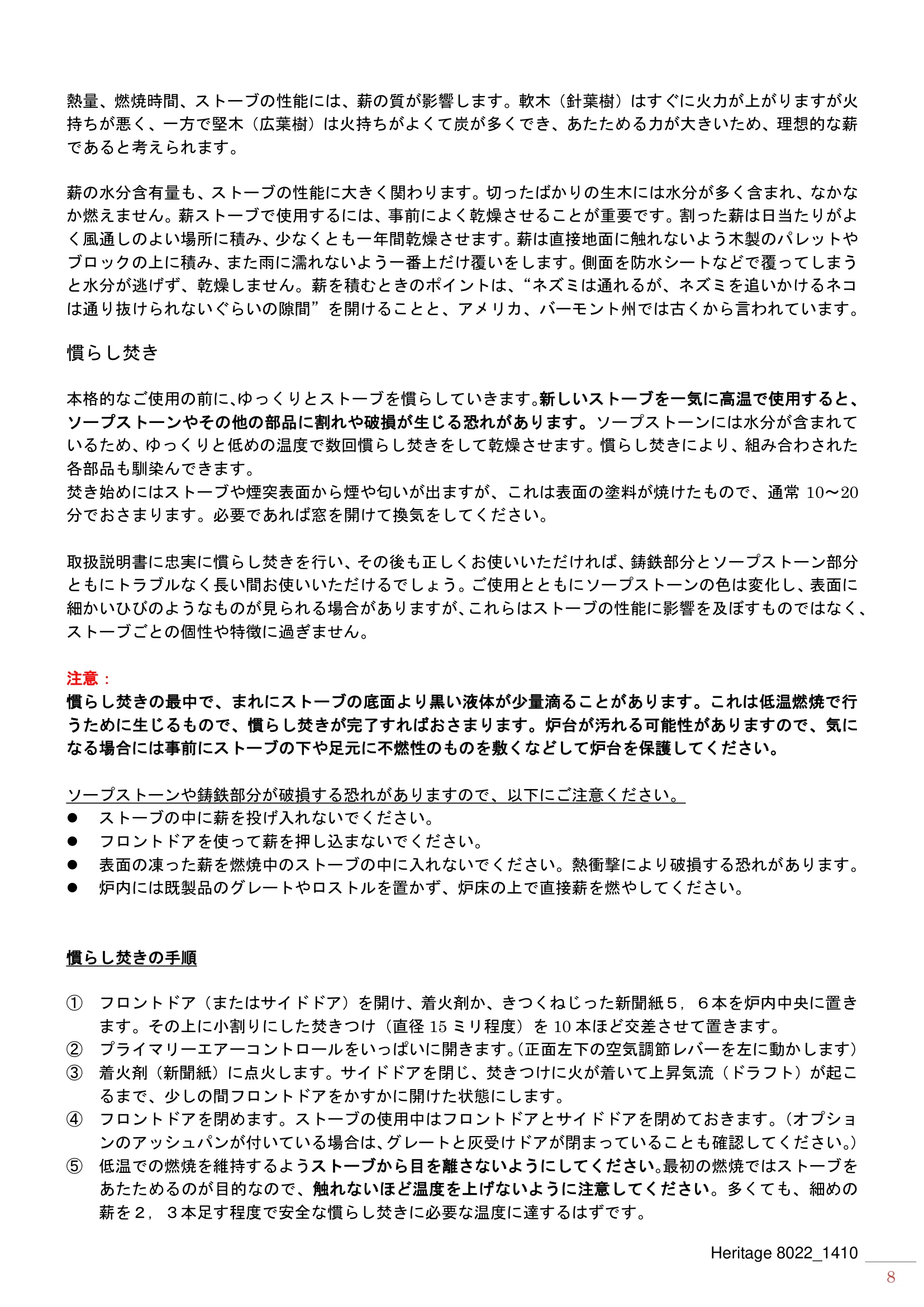

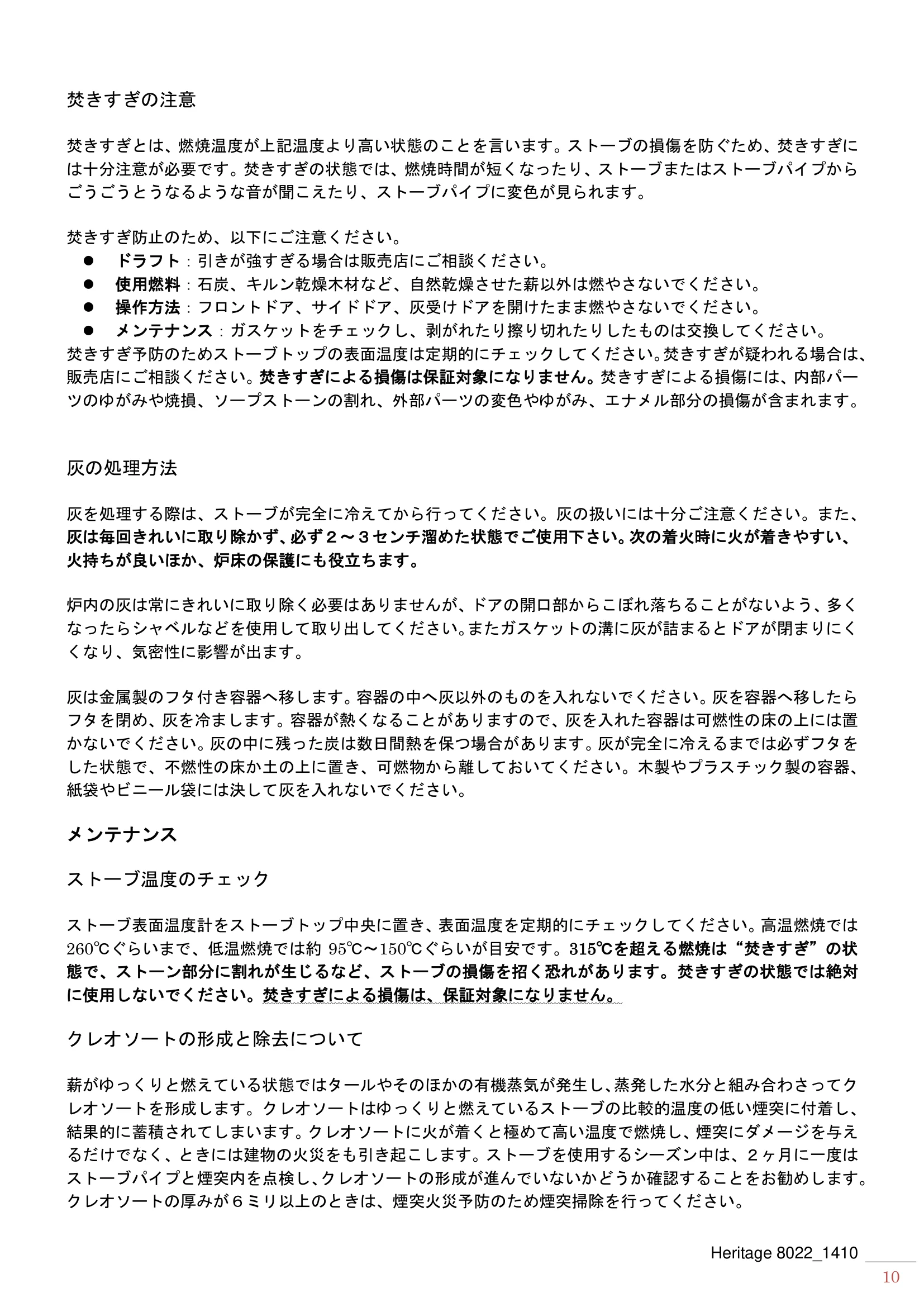

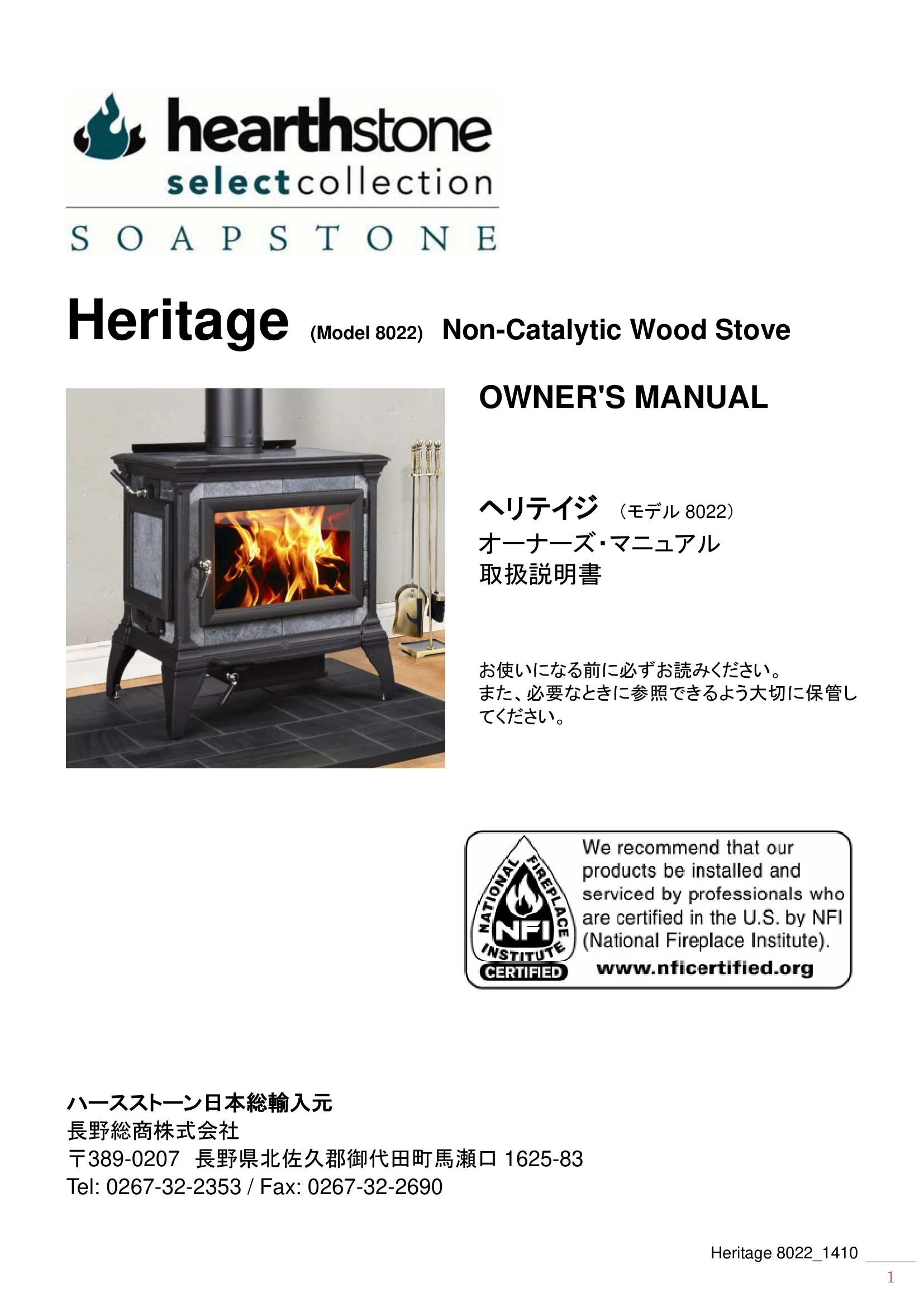

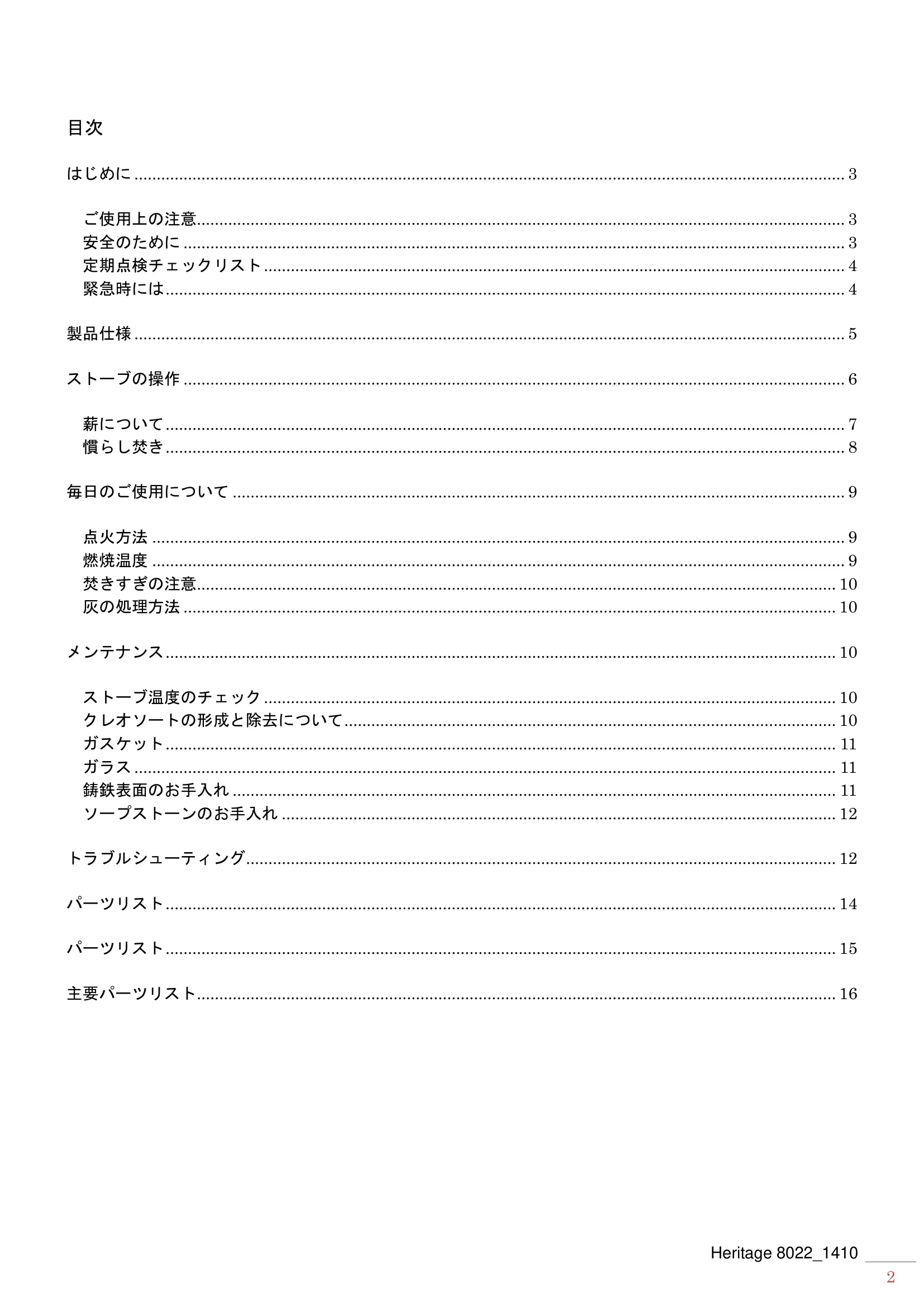

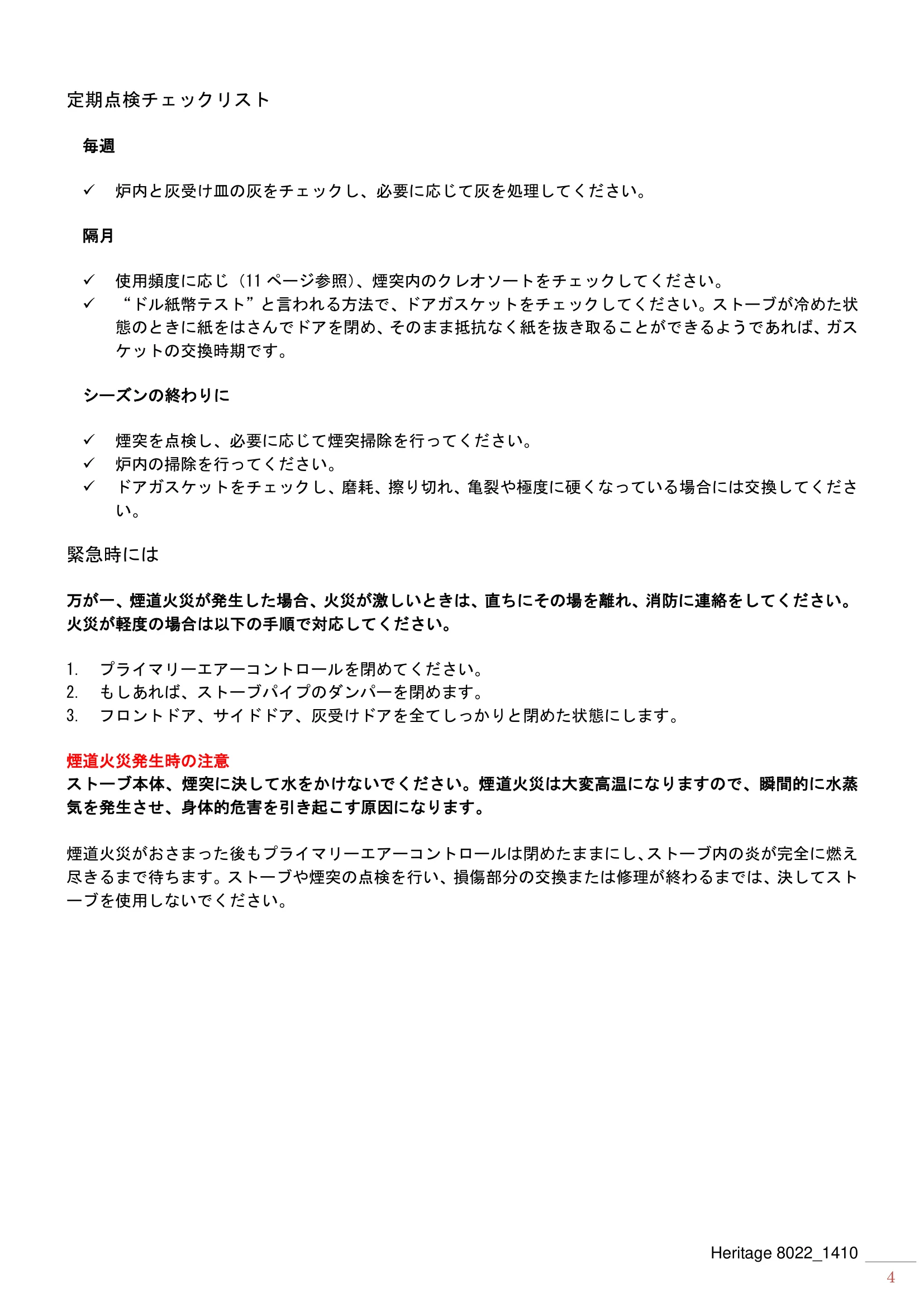

Heritage 8022_1410 1 Heritage (Model 8022) Non-Catalytic Wood Stove OWNER'S MANUAL ヘリテイジ （モデル8022） オーナーズ・マニュアル 取扱説明書 お使いになる前に必ずお読みください。 また、必要なときに参照できるよう大切に保管し てください。 ハースストーン日本総輸入元 長野総商株式会社 〒389-0207 長野県北佐久郡御代田町馬瀬口1625-83 Tel: 0267-32-2353 / Fax: 0267-32-2690 Heritage 8022_1410 2 目次 はじめに ............................................................................................................................................................... 3 ご使用上の注意................................................................................................................................................. 3 安全のために .................................................................................................................................................... 3 定期点検チェックリスト .................................................................................................................................. 4 緊急時には ........................................................................................................................................................ 4 製品仕様 ............................................................................................................................................................... 5 ストーブの操作 .................................................................................................................................................... 6 薪について ........................................................................................................................................................ 7 慣らし焚き ........................................................................................................................................................ 8 毎日のご使用について ......................................................................................................................................... 9 点火方法 ........................................................................................................................................................... 9 燃焼温度 ........................................................................................................................................................... 9 焚きすぎの注意............................................................................................................................................... 10 灰の処理方法 .................................................................................................................................................. 10 メンテナンス ...................................................................................................................................................... 10 ストーブ温度のチェック ................................................................................................................................ 10 クレオソートの形成と除去について .............................................................................................................. 10 ガスケット ...................................................................................................................................................... 11 ガラス ............................................................................................................................................................. 11 鋳鉄表面のお手入れ ....................................................................................................................................... 11 ソープストーンのお手入れ ............................................................................................................................ 12 トラブルシューティング .................................................................................................................................... 12 パーツリスト ...................................................................................................................................................... 14 パーツリスト ...................................................................................................................................................... 15 主要パーツリスト ............................................................................................................................................... 16 Heritage 8022_1410 3 はじめに ヘリテイジ（モデル8022）は、米国EPA（米環境保護局）認定クリーンバーン方式の薪ストーブです。触媒 式ストーブに必要なメンテナンスの手間やコストを抑えながら、クリーンで心地よい暖かさを提供します。ク リーンバーン方式という先端技術と、美しく蓄熱性に優れたソープストーンを融合したハースストーン社のス トーブをお楽しみください。 この取扱説明書は、ストーブの安全、慣らし焚き、操作方法、メンテナンスについて理解していただくための ものです。いつでも参照できるよう、お手元に保管してお持ちください。 ご使用上の注意  ストーブや煙突の近くに衣類、家具、カーテン、紙などの燃えやすいものがないことを確認してください。  ガソリン、灯油などの可燃性の液体をストーブの側に置かないでください。  小さなお子様がいる場合はハースゲート等を設置し、ストーブや煙突に近づけないようご注意ください。  ストーブ使用中は高温になりますので、火傷にご注意ください。  通常使用を始める前に、最低３回（３日）は必ず慣らし焚き（８ページ）を行ってください。  よく乾燥させた薪を燃やしてください。  熱くなったストーブに薪を補充する際は十分注意し、補充時以外はドアを閉めておいてください。  灰受け皿は常に取り付け、灰受けドアはしっかりと閉めてください。  煙突の点検を行ってください。 注意： 慣らし焚きの最中で、まれにストーブの底面より黒い液体が少量滴ることがあります。これは低温燃焼で行 うために生じるもので、慣らし焚きが完了すればおさまります。炉台が汚れる可能性がありますので、気に なる場合には事前にストーブの下や足元に不燃性のものを敷くなどして炉台を保護してください。 安全のために  ストーブを決して改造しないでください。  キルン乾燥材、塗装木材、処理済木材、溶剤、ゴミ、合板、カラー紙、光沢紙、ボール紙、石炭、流木は 燃やさないでください。特に、このストーブで石炭は決して燃やさないでください。  ガソリンタイプ燃料、灯油、木炭用ライターオイル、または他の液体燃料を着火目的や燃焼を促進する目 的で使用しないでください。これらの燃料は酸素を使い果たし一酸化炭素を発生させる恐れがあります。 ストーブの側には決して置かないようご注意ください。  灰受けドアの損傷時や、開けた状態でのストーブ使用は控えてください。  フロントガラスに薪を立て掛けたり、ガラスに触れた状態で使用しないでください。  ドアをバタンと強く閉めたり、ドアで薪を押し込むことはしないでください。  燃やしすぎないようご注意ください。（焚きすぎの注意：10 ページ）  衣類やキャンドルなどを熱くなったストーブに載せないでください。  他のストーブに接続された煙突に接続しないでください。 その他  家具、カーテン、衣類などの移動可能な可燃物は、ストーブから最低1 メートル離してください。  薪ストーブから離れた場所に煙探知器を設置することをお勧めします。  万一の場合に備え、消火器は手の届く場所に用意しておきましょう。  灰は適切に処理してください。（灰の処理方法：10 ページ）  お子様やペットがストーブに近づかないようご注意ください。火傷の恐れがあります。  必要に応じて煙突掃除を行ってください。 Heritage 8022_1410 4 定期点検チェックリスト 毎週  炉内と灰受け皿の灰をチェックし、必要に応じて灰を処理してください。 隔月  使用頻度に応じ（11 ページ参照）、煙突内のクレオソートをチェックしてください。  “ドル紙幣テスト”と言われる方法で、ドアガスケットをチェックしてください。ストーブが冷めた状 態のときに紙をはさんでドアを閉め、そのまま抵抗なく紙を抜き取ることができるようであれば、ガス ケットの交換時期です。 シーズンの終わりに  煙突を点検し、必要に応じて煙突掃除を行ってください。  炉内の掃除を行ってください。  ドアガスケットをチェックし、磨耗、擦り切れ、亀裂や極度に硬くなっている場合には交換してくださ い。 緊急時には 万が一、煙道火災が発生した場合、火災が激しいときは、直ちにその場を離れ、消防に連絡をしてください。 火災が軽度の場合は以下の手順で対応してください。 1. プライマリーエアーコントロールを閉めてください。 2. もしあれば、ストーブパイプのダンパーを閉めます。 3. フロントドア、サイドドア、灰受けドアを全てしっかりと閉めた状態にします。 煙道火災発生時の注意 ストーブ本体、煙突に決して水をかけないでください。煙道火災は大変高温になりますので、瞬間的に水蒸 気を発生させ、身体的危害を引き起こす原因になります。 煙道火災がおさまった後もプライマリーエアーコントロールは閉めたままにし、ストーブ内の炎が完全に燃え 尽きるまで待ちます。ストーブや煙突の点検を行い、損傷部分の交換または修理が終わるまでは、決してスト ーブを使用しないでください。 Heritage 8022_1410 5 製品仕様 最大出力 13,860 kcal/hr 最大暖房面積 176 ㎡ (53 坪) 重量 215 kg 最大薪長さ 53 cm 使用煙突径 6 インチ 燃焼効率 81 % EPA 基準廃棄物量 2.7 g/hr サイズ h727 x w699 x d483 mm 炉内サイズ w550 x d290 (h290-330)mm サーモセラミック製バッフルについて ハースストーン社のストーブにはサーモセラミック製バッフルを使用しています。（炉内上部のエアーチュー ブ真上にある板状のものです） エアーチューブの真上に使用することで二次燃焼が行われる部分を高温に保ち、燃焼効率を上げ、結果的に煙 の中の廃棄物量削減に役立ちます。サーモセラミック製バッフルは、軽量で耐久性に優れ、腐食や錆びはあり ませんが、崩れやすいため、取扱いにはご注意ください。 薪の補充時や掃除の際には、サーモセラミック製バッフルを傷つけないよう特にご注意ください。 薪や煙突掃除用ブラシが当たると損傷することがあります。もし穴が開いたり損傷したまま使用すると、スト ーブの機能に影響を及ぼしますので、交換してください。 715 mm 501 mm 699 mm 715mm 727 mm 773 mm 483 mm 501 mm 564 mm Heritage 8022_1410 6 ストーブの操作  使用中はストーブが大変熱くなりますので、お子様が近づかないようご注意ください。また、ストーブ の側に可燃物を置かないでください。 サイドドアが左の場合と右の場合で、フロントドアハンドルの位置が異なります。 左サイドドア フロントドアハンドル（ドアが閉じた状態では、ドアハンドルは７時の位置にあります。） 開ける：ドアハンドルを上方向（10 時の方向）へ回します。 閉める：ドアを閉め、下方向（７時の方向）へ回します。ハンドルを引き、閉じていることを確認します。 サイドドアハンドル（ドアが閉じた状態では、ドアハンドルは10 時の位置にあります。） 開ける：ドアハンドルを右（２時の方向）へ回します。 閉める：ドアを閉め、左（10 時の方向）へ回します。ハンドルを引き、閉じていることを確認します。 プライマリーエアーコントロール（ストーブ正面左下にある空気調節レバーを使います。） ストーブ炉内に入る空気量を調節します。多く入れるには左へ、空気量をしぼりたいときは右へ動かします。 空気量が多いと燃焼は加速し高温に、少ないときはゆっくり低温で燃焼します。一番右にある状態でも、完全 に空気を遮断することはありません。 灰受けドアハンドル ＊灰受け皿（アッシュパン）はオプションです。 開ける：ドアハンドルを下方向（６時の方向）へ回します。 閉める：ドアハンドルを上方向（４時の方向）へ回します。ハンドルを引き、閉じていることを確認します。 灰受け皿を外した状態、グレート、アッシュドアが開いた状態では、ストーブを使用しないでくだ さい。過度燃焼を引き起こし、ストーブの損傷の原因となります。 サイドドアハンドル OPEN: 2 時の方向 CLOSE: 10 時の方向 フロントドアハンドル OPEN: 10 時の方向 CLOSE: 7 時の方向 OPEN CLOSE OPEN CLOSE OPEN CLOSE 空気調整レバー 左: 空気が多く入ります 右: 空気量を減らします ＊ストーブ使用中はハンドル、レバーが熱くなることがありますので、革手袋をお使いください。 Heritage 8022_1410 7 右サイドドア フロントドアハンドル（ドアが閉じた状態では、ドアハンドルは５時の位置にあります。） 開ける：ドアハンドルを上方向（２時の方向）へ回します。 閉める：ドアを閉め、下方向（５時の方向）へ回します。ハンドルを引き、閉じていることを確認します。 サイドドアハンドル（ドアが閉じた状態では、ドアハンドルは10 時の位置にあります。） 開ける：ドアハンドルを右（２時の方向）へ回します。 閉める：ドアを閉め、左（10 時の方向）へ回します。ハンドルを引き、閉じていることを確認します。 プライマリーエアーコントロール（ストーブ正面左下にある空気調節レバーを使います。） ストーブ炉内に入る空気量を調節します。多く入れるには左へ、空気量をしぼりたいときは右へ動かします。 空気量が多いと燃焼は加速し高温に、少ないときはゆっくり低温で燃焼します。一番右にある状態でも、完全 に空気を遮断することはありません。 灰受けドアハンドル ＊灰受け皿（アッシュパン）はオプションです。 開ける：ドアハンドルを下方向（６時の方向）へ回します。 閉める：ドアハンドルを上方向（４時の方向）へ回します。ハンドルを引き、閉じていることを確認します。 ＊燃焼中アッシュドアは必ず閉めておいてください。灰を取り出す時にのみ使います。 灰受け皿を外した状態、グレート、アッシュドアが開いた状態では、ストーブを使用しないでくだ さい。過度燃焼を引き起こし、ストーブの損傷の原因となります。 薪について ヘリテイジは薪専用のストーブです。 化学薬品、またはガソリン、ナフサ、灯油、木炭用ライターオイル、エンジンオイルなどの可燃性の液体を 着火剤として使用しないでください。木炭、ペレット、石炭などの薪以外の燃料を使用しないでください。 また、ゴミを燃やさないでください。 サイドドアハンドル OPEN: 2 時の方向 CLOSE: 10 時の方向 フロントドアハンドル OPEN: 2 時の方向 CLOSE: 5 時の方向 OPEN CLOSE OPEN CLOSE OPEN CLOSE 空気調整レバー 左: 空気が多く入ります 右: 空気量を減らします ＊ストーブ使用中はハンドル、レバーが熱くなることがありますので、革手袋をお使いください。 Heritage 8022_1410 8 熱量、燃焼時間、ストーブの性能には、薪の質が影響します。軟木（針葉樹）はすぐに火力が上がりますが火 持ちが悪く、一方で堅木（広葉樹）は火持ちがよくて炭が多くでき、あたためる力が大きいため、理想的な薪 であると考えられます。 薪の水分含有量も、ストーブの性能に大きく関わります。切ったばかりの生木には水分が多く含まれ、なかな か燃えません。薪ストーブで使用するには、事前によく乾燥させることが重要です。割った薪は日当たりがよ く風通しのよい場所に積み、少なくとも一年間乾燥させます。薪は直接地面に触れないよう木製のパレットや ブロックの上に積み、また雨に濡れないよう一番上だけ覆いをします。側面を防水シートなどで覆ってしまう と水分が逃げず、乾燥しません。薪を積むときのポイントは、“ネズミは通れるが、ネズミを追いかけるネコ は通り抜けられないぐらいの隙間”を開けることと、アメリカ、バーモント州では古くから言われています。 慣らし焚き 本格的なご使用の前に、ゆっくりとストーブを慣らしていきます。新しいストーブを一気に高温で使用すると、 ソープストーンやその他の部品に割れや破損が生じる恐れがあります。ソープストーンには水分が含まれて いるため、ゆっくりと低めの温度で数回慣らし焚きをして乾燥させます。慣らし焚きにより、組み合わされた 各部品も馴染んできます。 焚き始めにはストーブや煙突表面から煙や匂いが出ますが、これは表面の塗料が焼けたもので、通常10～20 分でおさまります。必要であれば窓を開けて換気をしてください。 取扱説明書に忠実に慣らし焚きを行い、その後も正しくお使いいただければ、鋳鉄部分とソープストーン部分 ともにトラブルなく長い間お使いいただけるでしょう。ご使用とともにソープストーンの色は変化し、表面に 細かいひびのようなものが見られる場合がありますが、これらはストーブの性能に影響を及ぼすものではなく、 ストーブごとの個性や特徴に過ぎません。 注意： 慣らし焚きの最中で、まれにストーブの底面より黒い液体が少量滴ることがあります。これは低温燃焼で行 うために生じるもので、慣らし焚きが完了すればおさまります。炉台が汚れる可能性がありますので、気に なる場合には事前にストーブの下や足元に不燃性のものを敷くなどして炉台を保護してください。 ソープストーンや鋳鉄部分が破損する恐れがありますので、以下にご注意ください。  ストーブの中に薪を投げ入れないでください。  フロントドアを使って薪を押し込まないでください。  表面の凍った薪を燃焼中のストーブの中に入れないでください。熱衝撃により破損する恐れがあります。  炉内には既製品のグレートやロストルを置かず、炉床の上で直接薪を燃やしてください。 慣らし焚きの手順 ① フロントドア（またはサイドドア）を開け、着火剤か、きつくねじった新聞紙５，６本を炉内中央に置き ます。その上に小割りにした焚きつけ（直径15 ミリ程度）を10 本ほど交差させて置きます。 ② プライマリーエアーコントロールをいっぱいに開きます。 （正面左下の空気調節レバーを左に動かします） ③ 着火剤（新聞紙）に点火します。サイドドアを閉じ、焚きつけに火が着いて上昇気流（ドラフト）が起こ るまで、少しの間フロントドアをかすかに開けた状態にします。 ④ フロントドアを閉めます。ストーブの使用中はフロントドアとサイドドアを閉めておきます。（オプショ ンのアッシュパンが付いている場合は、グレートと灰受けドアが閉まっていることも確認してください。） ⑤ 低温での燃焼を維持するようストーブから目を離さないようにしてください。最初の燃焼ではストーブを あたためるのが目的なので、触れないほど温度を上げないように注意してください。多くても、細めの 薪を２，３本足す程度で安全な慣らし焚きに必要な温度に達するはずです。 Heritage 8022_1410 9 ⑥ ストーブがあたたまったら、プライマリーエアーコントロールを右に動かして閉め、薪が燃え尽きるまで 燃やします。 ⑦ ストーブを室温になるまで冷まします。 慣らし焚きは最低３回（または３日）、上記手順で必ず行ってください。最初のご使用前だけでなく、毎年の ご使用前には同じ手順で一回慣らし焚きを行うことをお勧めします。毎年これを続けることでストーブは整え られ、きちんと応えてくれます。 注意：慣らし焚きでは煙突内の温度が低いためクレオソートが付着しやすく、またフロントガラスに汚れが付 きやすくなります。慣らし焚き終了後はストーブパイプや煙突を点検し、必要であれば掃除を行ってください。 毎日のご使用について 長期間使用していなかったときやシーズンの初めには、通常使用を開始する前に最低一回は慣らし焚きを行っ てください。急激な熱によってかかるストレスを軽減する働きがあります。また、炉内のフロントドアフレー ムの下、中央に空気孔（通称ドッグハウス）があり、ここから炉内に空気が入ります。ストーブ操作に影響を 及ぼしますので灰でふさがないようご注意ください。 点火方法 ① フロントドア（またはサイドドア）を開け、着火剤か、きつくねじった新聞紙５，６本を炉内中央に置き ます。その上に小割りにした焚きつけ（直径15 ミリ程度）を10 本ほど交差させて置きます。 ② プライマリーエアーコントロールをいっぱいに開きます。 （正面左下の空気調節レバーを左に動かします） ③ 着火材（新聞紙）に点火します。サイドドアを閉じ、焚きつけに火が着いて上昇気流（ドラフト）が起こ るまで、少しの間フロントドアをかすかに開けた状態にします。 ④ フロントドアを閉めます。 ⑤ 焚きつけが燃えてきたらフロントドアかサイドドアを開け、薪を追加します。最初は細めの薪を足し燃焼 を促進させます。フロントガラスのエアーウォッシュシステムが機能するよう、薪はフロントガラスから 離してください。また、フロントドア、サイドドア、灰受けドア（ある場合）は閉めておきます。 ⑥ よく燃えてきたら、プライマリーエアーコントロールで燃焼温度を調節してください。左に動かすと空気 が入ってよく燃え、右に動かすと空気孔が閉まります。 注意：薪の補充時にフロントドアやサイドドアを開けるときは、最初に少しだけ開けてから間隔を置き、そ れからゆっくりとドアを開きます。こうすることで炉内の煙がなくなり、部屋への逆流を防ぎます。 燃焼温度 高温燃焼：十分に熾きができた状態、または薪がよく燃えている状態で薪を追加し、空気調節レバーを左に 動かしてプライマリーエアーコントロールをいっぱいに開きます。高温燃焼は一日に１，２回としてくださ い。高温燃焼によりストーブパイプと煙突をあたためクレオソートの付着を抑えます。ストーブトップ中央 の表面温度の目安は約260℃です。 中－高温燃焼：プライマリーエアーコントロールを、閉まった状態から左へ少し動かします。 中－低温燃焼：プライマリーエアーコントロールを、中温と低温の間にくるように動かします。この燃焼温 度が標準セッティングで、ストーブの周りに人がいない場合には、この状態が望ましいとされています。 低温燃焼：空気調節レバーを一番右まで動かし、プライマリーエアーコントロールを閉めます。長時間の低 温燃焼はクレオソートの付着を促すため、お勧めできません。低温燃焼が継続される場合には、ストーブパ イプや煙突をまめに点検してください。ストーブトップ中央の表面温度の目安は約95℃～150℃です。 Heritage 8022_1410 10 焚きすぎの注意 焚きすぎとは、燃焼温度が上記温度より高い状態のことを言います。ストーブの損傷を防ぐため、焚きすぎに は十分注意が必要です。焚きすぎの状態では、燃焼時間が短くなったり、ストーブまたはストーブパイプから ごうごうとうなるような音が聞こえたり、ストーブパイプに変色が見られます。 焚きすぎ防止のため、以下にご注意ください。  ドラフト：引きが強すぎる場合は販売店にご相談ください。  使用燃料：石炭、キルン乾燥木材など、自然乾燥させた薪以外は燃やさないでください。  操作方法：フロントドア、サイドドア、灰受けドアを開けたまま燃やさないでください。  メンテナンス：ガスケットをチェックし、剥がれたり擦り切れたりしたものは交換してください。 焚きすぎ予防のためストーブトップの表面温度は定期的にチェックしてください。焚きすぎが疑われる場合は、 販売店にご相談ください。焚きすぎによる損傷は保証対象になりません。焚きすぎによる損傷には、内部パー ツのゆがみや焼損、ソープストーンの割れ、外部パーツの変色やゆがみ、エナメル部分の損傷が含まれます。 灰の処理方法 灰を処理する際は、ストーブが完全に冷えてから行ってください。灰の扱いには十分ご注意ください。また、 灰は毎回きれいに取り除かず、必ず２～３センチ溜めた状態でご使用下さい。次の着火時に火が着きやすい、 火持ちが良いほか、炉床の保護にも役立ちます。 炉内の灰は常にきれいに取り除く必要はありませんが、ドアの開口部からこぼれ落ちることがないよう、多く なったらシャベルなどを使用して取り出してください。またガスケットの溝に灰が詰まるとドアが閉まりにく くなり、気密性に影響が出ます。 灰は金属製のフタ付き容器へ移します。容器の中へ灰以外のものを入れないでください。灰を容器へ移したら フタを閉め、灰を冷まします。容器が熱くなることがありますので、灰を入れた容器は可燃性の床の上には置 かないでください。灰の中に残った炭は数日間熱を保つ場合があります。灰が完全に冷えるまでは必ずフタを した状態で、不燃性の床か土の上に置き、可燃物から離しておいてください。木製やプラスチック製の容器、 紙袋やビニール袋には決して灰を入れないでください。 メンテナンス ストーブ温度のチェック ストーブ表面温度計をストーブトップ中央に置き、表面温度を定期的にチェックしてください。高温燃焼では 260℃ぐらいまで、低温燃焼では約95℃～150℃ぐらいが目安です。315℃を超える燃焼は“焚きすぎ”の状 態で、ストーン部分に割れが生じるなど、ストーブの損傷を招く恐れがあります。焚きすぎの状態では絶対 に使用しないでください。焚きすぎによる損傷は、保証対象になりません。 クレオソートの形成と除去について 薪がゆっくりと燃えている状態ではタールやそのほかの有機蒸気が発生し、蒸発した水分と組み合わさってク レオソートを形成します。クレオソートはゆっくりと燃えているストーブの比較的温度の低い煙突に付着し、 結果的に蓄積されてしまいます。クレオソートに火が着くと極めて高い温度で燃焼し、煙突にダメージを与え るだけでなく、ときには建物の火災をも引き起こします。ストーブを使用するシーズン中は、２ヶ月に一度は ストーブパイプと煙突内を点検し、クレオソートの形成が進んでいないかどうか確認することをお勧めします。 クレオソートの厚みが６ミリ以上のときは、煙突火災予防のため煙突掃除を行ってください。 Heritage 8022_1410 11 クレオソートの形成を防ぐには ① 毎日焚き始めに35～45 分程度、プライマリーエアーコントロールを全開にして燃やします。 ② 薪を補充した後も、20～30 分はプライマリーエアーコントロールを全開にして燃やします。こうするこ とで二次燃焼システムが早い段階から有効に機能し、煙道内のクレオソートの形成を最小限に抑えること ができます。 フロントガラスが汚れやすい場合は燃焼温度が低く、クレオソート形成の危険性が高いと考えられます。 表面温度が低い部分はクレオソートの形成が進みやすいため、煙突を点検するときは、最も温度が低いストー ブとの接続部とトップに近い部分を点検してください。 クレオソートの除去には、使用煙突に合ったブラシを使い、煙突掃除を行ってください。また、シーズン前に は、専門業者による点検、掃除をお勧めします。 ガスケット ガスケットの交換は、使用頻度にもよりますが、通常２～３シーズンに１回が目安です。ガスケットはストー ブの気密性を保ち、燃焼効率を上げる役割をします。 ドアガスケット交換手順 古くなったガスケットを外し、ドライバーやワイヤーブラシ等で溝をきれいに掃除します。専用接着剤（ヒー トボンド、ガスケットセメント）を溝に注入し、ガスケットを溝に押し込みます。ガスケットは引っ張らない ようにしてください。すぐにドアを閉め、ガスケットを溝に定着させます。 サイズ 長さ フロントドア ３/８”（9.5 mm） 約180 cm ガラス １/４”（6.4 mm） 約150 cm サイドドア ３/８”（9.5 mm） 約120 cm 灰受けドア（＊オプション） ３/８”（9.5 mm） 約90 cm ガラス フロントガラスはセラミック製で熱衝撃に強い薪ストーブ専用のものです。割れやひびが生じたときは、新し いガラスに交換してください。薪ストーブ用に作られたものではないガラスは決して使用しないでください。 新しいガラスは販売店へお問い合わせください。 汚れたら薪ストーブ専用のガラスクリーナーを使います。または湿らせたペーパータオルに灰をつけ、くるく ると円を描くように汚れを落とし、専用のガラスクリーナーで残った汚れを取り除きます。最後にやわらかい 布か新聞紙でクリーナーをふき取ります。ストーブ使用中やガラスが熱いときにガラスを磨かないでください。 注意：表面に引っかき傷ができるとガラスの強度が落ち、割れる危険性があります。カッターなどの鋭利な刃 物、スチールウールや研磨剤は使用ないでください。薪ストーブ専用ガラスクリーナーをご使用ください。 鋳鉄表面のお手入れ 乾いた布でほこりを落とし、補修には耐熱スプレーをお使いください。湿らせた布で汚れをふき取る場合には、 ふき取ったあとでよく乾かしてください。錆びがある場合はワイヤーブラシで落とします。 エナメル仕上げのストーブには：やわらかい布をご使用ください。落ちにくい汚れにはガラスクリーナーの使 用も可能です。エナメル部分を傷つけますので、研磨剤は使用しないでください。ご使用とともに、表面から 奥に細かい線が網目状にできる場合がありますが、これは欠陥ではありません。 Heritage 8022_1410 12 ソープストーンのお手入れ ソープストーン本来の美しさを保つために、水、研磨剤を含まない洗剤、やわらかい布を使い、ときどき拭い てください。化学薬品は使わないでください。また、ワックスや、その他の艶出し剤や研磨剤も使用しないで ください。ソープストーンの表面を傷つけたり、角を削ることのないように気をつけてください。 ご使用年月の経過とともに、石の表面に薄い茶、赤、黄色などのかすかな色の変化が現れることがありますが、 これはソープストーンに見られる自然な現象です。また、正常な使用においても細い線状のひびのようなもの が現れることがありますが、ストーブの性能や安全性に影響を及ぼすものではなく、交換の必要はありません。 トラブルシューティング 薪ストーブユーザーが遅かれ早かれ直面する問題は一般的に共通したものですが、それらのほとんどはちょっ とした操作方法の調整などで修正が可能です。天候状態がストーブのパフォーマンスに大きく影響する場合に は、問題は概して一時的なものである場合が多く、天候が戻れば自然と問題はなくなります。 ご使用中のストーブから適切な熱供給がされているのかどうか疑問に思うのであれば、ストーブパイプの温度 を監視することが一番効果的な方法です。ストーブパイプが200℃であれば、ストーブが十分な熱を供給でき ている証拠です。ただし、部屋の温度を決定するのはストーブからの熱量だけでなく、家自体の断熱性、気密 性、窓ガラスの数や大きさ、建築様式（吹き抜け天井など、熱が分散しやすいスペースの有無を含む）など、 全てが影響するということも頭に入れておいてください。 ストーブの性能は設置方法によって影響を受けることもあります。最もよくある原因は、太すぎる口径の煙突 を使用していることです。太すぎる煙突はドラフトが起こりにくく、煙の引きを妨げます。とりわけ熱効率の よいストーブの場合には、効率のよい燃焼が困難でもあり、煙道内の温度が低いということは、クレオソート の付着を促進させることにつながります。また、十分なドラフトが起こらないと火が消えてしまったり、煙が 部屋のほうへ逆流する原因にもなります。 ドラフトに影響を与えるその他の要因 高気密住宅：高気密住宅の場合には室内の空気が不足し、換気扇や衣類乾燥機などの使用により、さらに状況 を悪化させます。外気導入アダプターを取り付けることで問題は解決します。 背の高い木や建物：煙突のトップ近くに高い木や建物がある場合には、煙の逆流が起こることがあります。こ れは慢性的に起こる場合も一時的な場合もあります。煙突を設置する際には、設置場所近辺にある建物などの 位置を考慮する必要があります。 風：一般に、安定した強い風であれば、強いドラフトが起こりやすいと言われます。しかし突発的な風は煙の 逆流を招く原因となります。 気圧：一般に、穏やかな日、雨の日、蒸し暑い日などはドラフトが起こりにくいとされていますが、天候が変 われば解決するでしょう。 活発な燃焼：ストーブの火が強く、煙突の温度が上昇すると、強いドラフトが起こります。 煙突の部材接続部：点検口や部材接続部などがしっかりと密閉できていない場合、十分なドラフトが起こらな い原因となります。 季節：秋口や春の終わりは適度なドラフトが起こりにくい季節です。室温と比べて外気温が低いほうが、ドラ フトが発生しやすいと言われます。 ドラフトが簡単に起こらない日もありますが、ほとんどは季節的な要因と煙突があたたまりにくいことがその 原因です。そのようなときは、細い焚きつけを使って火をおこし、より速く火力が上がるようにします。煙突 があたたまって速くドラフトが発生するよう、こまめに細い薪を補充して火の面倒をみましょう。 Heritage 8022_1410 13 トラブルシューティングガイド 問題 考えられる原因 解決方法 煙 操作方法 ドアを開ける前にプライマリーエアーコントロールを１分間全 開にしてください。 煙突があたたまってい ない 最初の着火時に細い薪を燃やし、しっかりと煙突をあたためて ください。 煙突の詰まり クレオソートの付着が進んでいないかどうか点検し、必要であ れば煙突掃除を行ってください。 煙突のサイズ 太すぎる場合：適切な口径の煙突に交換してください。 細すぎる場合：排気ファンを設置するか、適切な口径の煙突に 交換してください。 煙突が短い 煙突を付け足してください。 煙突接続部の空気漏れ 点検口や部材間の接続部などをしっかりと密閉してください。 ２台以上のストーブに よる煙突の共用 ２台目以降のストーブは撤去してください。 煙の逆流 操作方法 ドアを開ける前にプライマリーエアーコントロールを１分間全 開にし、薪の補充後も数分間全開の状態で燃やしてください。 燃焼温度が低い ストーブトップの表面温度が200℃～260℃になるように、高温 燃焼を心がけてください。 煙突からの逆流 煙突トップを設置してください。 灰が多すぎる 灰の除去を頻繁に行ってください。 燃えが速い ドアからの空気漏れ ドアをしっかりと閉めるか、ガスケットを交換してください。 アッシュグレートが開 いている アッシュグレートを閉めてください。（6 ページ参照） ドラフトが強すぎる プライマリーエアーコントロールを閉めてください。煙突の点 検をし、必要であればダンパーを取り付けます。 セメントの劣化 炉内の耐火セメントを充填しなおしてください。 煙突が長すぎる 煙突を短くするか、ダンパーを取り付けてください。 煙突が太い 適した口径の煙突に交換してください。 風の強い立地条件： 煙突トップを設置してください。 ドラフトが強すぎる ドラフトが0.1 W.C. を超える場合はダンパーを取り付けてくだ さい。 暖かくない 薪が乾燥していない 最低でも１年間乾燥させた薪をお使いください。 燃焼温度が低い ストーブトップの表面温度が200℃～260℃になるように、高温 燃焼を心がけてください。 屋外でのシングル煙突 の使用 断熱二重煙突に交換してください。 煙突やストーブパイプ の空気漏れ・劣化 煙突のチェックをしてください。 建物からの熱損失 窓のコーキングなどの補修を行ってください。 エナメルのひび 操作方法 焚きすぎが原因です。ストーブの表面温度を頻繁にチェックし、 乾燥した薪のみご使用ください。 ドラフトが強すぎる ドラフトをチェックし、必要に応じてダンパーを取り付けてく ださい。プライマリーエアーコントロールを閉め、低温燃焼を 心がけてください。 Heritage 8022_1410 14 パーツリスト Heritage 8022_1410 15 パーツリスト 品番 部品名 品番 部品名 1 1-0000-101 STONE: REF,9.00x4.50 59 4500-1035 SCREW:SHCS,5/16-18X7/8",Bl Ox 2 1141-251 STONE: POL,9.49x2.88 60 4500-1300 SCREW: MACH,1/4-20x1-1/4",FLAT,PH,BLK OX 3 1141-252 STONE: POL,9.49x3.78 61 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 4 1141-253 STONE: POL,2-19/32"x9-1/2" 62 4500-1419 SCREW: CAP,1/4-20x2",LOW PRO,SOCK 5 1141-270 STONE:POL,9.70x9.96X11mm,HER8022 63 4500-1680 Screw: Mach 1/4-20, 3-1/2, Round, Slot, Zn 6 1141-272 STONE: POL,8.02x7.85,TS 64 4500-1876 SCREW: MACH,10-24x1/2",PAN,PH,BLK OX 7 1141-276 STONE: POL,4.69x3.78 65 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH, 8 1141-278 STONE: POL,4.69x2.88 66 4500-1910 SCREW: MACH,10-24x3/8",FLAT,PH, 9 1141-280 STONE: POL,9.49x6.69 67 4500-2105 SCREW: MACH,10-24x3/8",UN-CUT,FLAT,PH, 10 1201-25 STONE: POL,9.49x8.07 68 4500-2114 SCREW: MACH,10-24x3/8",PAN,PH,BLK OX 11 1201-26 STONE: POL,9.49x8.03 69 4500-2810 SCREW: CAP,3/8-16X1",HEX,ZN,GR8,92620A624 12 2010-211 BOTTOM CASTING 70 4500-2975 SCREW: SET,5/16-18x1/4",CUP POINT,SOCK 13 2010-221 ASH GRATE BLANK PLATE 71 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKET 14 2010-231 SIDE LEG 72 4500-3220 SCREW: CAP,5/16-18x1-1/4",HEX,ZN,GR5 15 2010-233 SIDE DOOR FRAME 73 4500-3436 SCREW: T-CUT,10-24x3/8,"F",PAN,PH,BLK 16 2010-235 SIDE DOOR FRAME COVER 74 4600-0310 WASHER: FLAT,1/4,SAE,ZN (5/8" OD) 17 2010-237 SIDE DOOR 75 4600-0400 WASHER: LOCK, 1/4",SPLIT,ZN 18 2010-239 SIDE DOOR STONE PLATE 76 4600-0700 WASHER: LOCK,3/8,SPLIT,BL OX 19 2010-247 PLENUM: PRIMARY AIR 77 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 20 2010-261 FRONT DOOR, MATTE 78 4600-0850 WASHER: LOCK,5/16,SPLIT,MED,ZN 21 2010-263 FRONT DOOR FRAME 79 4600-1415 WASHER: BELLVILLE 22 2010-271 SIDE TRIM, MATTE 80 4700-0600 PLUG: FINISHING,1/4" IDx13/32" OD,BLK 23 2010-273 SIDE IMPACT PLATE 81 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 24 2010-280 REAR EXIT FRAME 82 4700-0796 SPACER: DOOR LATCH,0.435"x0.375"x0.22", TEMP 25 2010-282 FLUE BLANK PLATE 83 4700-0850 SPACER: DOOR,1/4" IDx1/2" ODx1/8" T, 26 2010-285 FLUE COLLAR 84 5000-001A SPLINE: 2x3/4x1/8 27 2010-287 SECONDARY AIR PLENUM BOTTOM 85 5000-002 SPLINE: 2-1/2x3/4x1/8 28 2010-289 SECONDARY AIR PLENUM TOP 86 5000-008 SPLINE: 6-7/8x3/4x1/8 29 2010-291 TOP CASTING, HER8022 87 5000-011 SPLINE: 8-3/4x3/4x1/8 30 2010-310 FOOT 88 5000-029 SPLINE: 18-3/4x3/4x1/8 SLOTTED 31 90-58215 GLASS: IR,11-5/16"x18"x5mm,HER 1 89 5000-2236A SPLINE: 3-3/4x3/4x1/8 32 3110-056 x 1.8' GASKET, 1/4" DIA SECTION 90 5000-2236B SPLINE: 5-1/4x3/4x1/8 33 3110-056 x 2.3' GASKET: ROPE,3/8",BLK,AD 91 5000-2236C SPLINE: 18-3/4x3/4x1/8 34 3110-056 x 3.1' SIDE DOOR STONE GASKET, 1/4" 92 5010-081 LATCH CRANK 35 3110-056 x 3.2' GASKET: ROPE,1/4",BLK,AD 93 5021-020 PRIMARY AIR SLIDER RETAINER 36 3110-056 x 6' FRONT DOOR GLASS GASKET 94 5021-025-1 AIR CONTROL SLIDER 37 3110-057 x 3.5' SIDE DOOR GASKET, 3/8" DIA 95 5021-025-2 AIR CONTROL PIN 38 3110-057 x 6.5' FRONT DOOR SEAL GASKET 96 5021-026 LATCH: DOOR,DOUBLE BEVEL 39 3110-069 x 6.4' GASKET:ROPE,TADPOLE,1" 97 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 40 3120-021 GASKET: GLASS CLIP,BLACK 98 5021-041 PIPE: AIR,SECONDARY,#1,HER 41 3120-022 BOARD: CERAMIC,BAFFLE 99 5021-043 PIPE: AIR,SECONDARY,#3,HER 42 3160-080 x 5.4in GASKET TAPE: 41702 x 41655 100 5021-060 GLASS CLIP 43 3160-080 x 7.9in GASKET TAPE: 41702 x 41655 101 5021-065 SUPPORT: BAFFLE,SS,HER 44 3160-392 x 5.5' GASKET, 41706 x 1/8, W / ADHESIVE 102 5021-070 BRUSH STOPPER 45 3900-177 WOOD HANDLE 103 5022-010 CENTER BOTTOM SHIELD 46 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 104 5022-012 OUTSIDE AIR PLENUM 47 4100-0230 SCREW: 105 5022-014 BAFFLE BRACKET FOR SLOT 48 4200-0250 NUT: FINISHING,1/4-20,HEX,SS 106 5022-016 SECONDARY RISER PIPE 49 4200-0400 NUT: 3/8-16,ZN,GR2,90473A031 107 5022-018 SIDE DOOR STOP PLATE 50 4200-0410 NUT: 108 5022-022 SECONDARY AIR TUBE #2 51 4200-0415 NUT: TAMPER-RESIST,5/16-18,ZN 109 5022-070 RIGHT STRIKER 52 4300-0110 PIN: COTTER, 1/8X2",SS 110 5030-060 STRIKER 53 4300-0182 PIN: HINGE, SIDE DOOR, HER 8022 111 5210-2330 ROD: THREAD,3/8-16x20.5",0.31"&2" 54 4300-0702 PIN: CLEVIS,1/4x2",WITH CLIP 112 5240-138 SPRING: LATCH,WOOD STOVES,325# 55 4500-0570 SCREW: CAP,1/4-20x1/2",HEX,SS 113 5240-143 SPRING: TORSION,SIDE DOOR 56 4500-0710 SCREW: CAP,1/4-20x3/4",HEX,SS 114 5350-032 CLIP: HINGE,SIDE DOOR 57 4500-0910 SCREW: CAP,1/4-20x1",HEX,SS 115 5570-150 HEATSHIELD: TOP,SS,HOM/HER 1 58 4500-1010 SCREW: MACH,1/4-20x1",FLAT,PH,BL OX Heritage 8022_1410 16 主要パーツリスト 番号 品番 部品名 A 90-76220 ヘリテイジ8022 バッフル B 90-71100 ヘリテイジ8022 木製ドアハンドル C 90-73220 ヘリテイジ8022 フロントドアラッチキット 31 90-58215 ヘリテイジ8022 ガラス（287x457, t5） 90-58210 ヘリテイジ8022 ガスケットキット（以下内訳） フロントドア用 3/8” ガスケット x 180cm サイドドア用 3/8” ガスケット x 120cm アッシュドア用 3/8” ガスケット x 90cm ガラス用 1/4” ガスケット x 150cm ガラスクリップ用ガスケットx 8 ガスケットボンドx 1 本 No. A サーモセラミック製バッフルについて (90-76220) ハースストーン社製ストーブにはサーモセラミック製バッフルを使用しています。（炉内上部のバーナーチュ ーブ真上にあるボードです） バーナーチューブの真上に使用することで二次燃焼が行われる部分を高温に保ち、燃焼効率を上げ、結果的に 煙の排出量の削減に役立ちます。サーモセラミック製バッフルは、熱に強く軽量で耐久性に優れ、腐食や錆び はありませんが、崩れやすいため、取扱いにはご注意ください。 薪の補充時や掃除の際には、サーモセラミック製バッフルを傷つけないよう特にご注意ください。 薪や煙突掃除用ブラシが当たると損傷することがあります。穴が開いたり裂けてしまったまま使用しますと、 ストーブの機能に影響を及ぼしますので、交換してください。
