ハースストーン PARTS PRICE CASTLETONTH8031_2509
技術資料

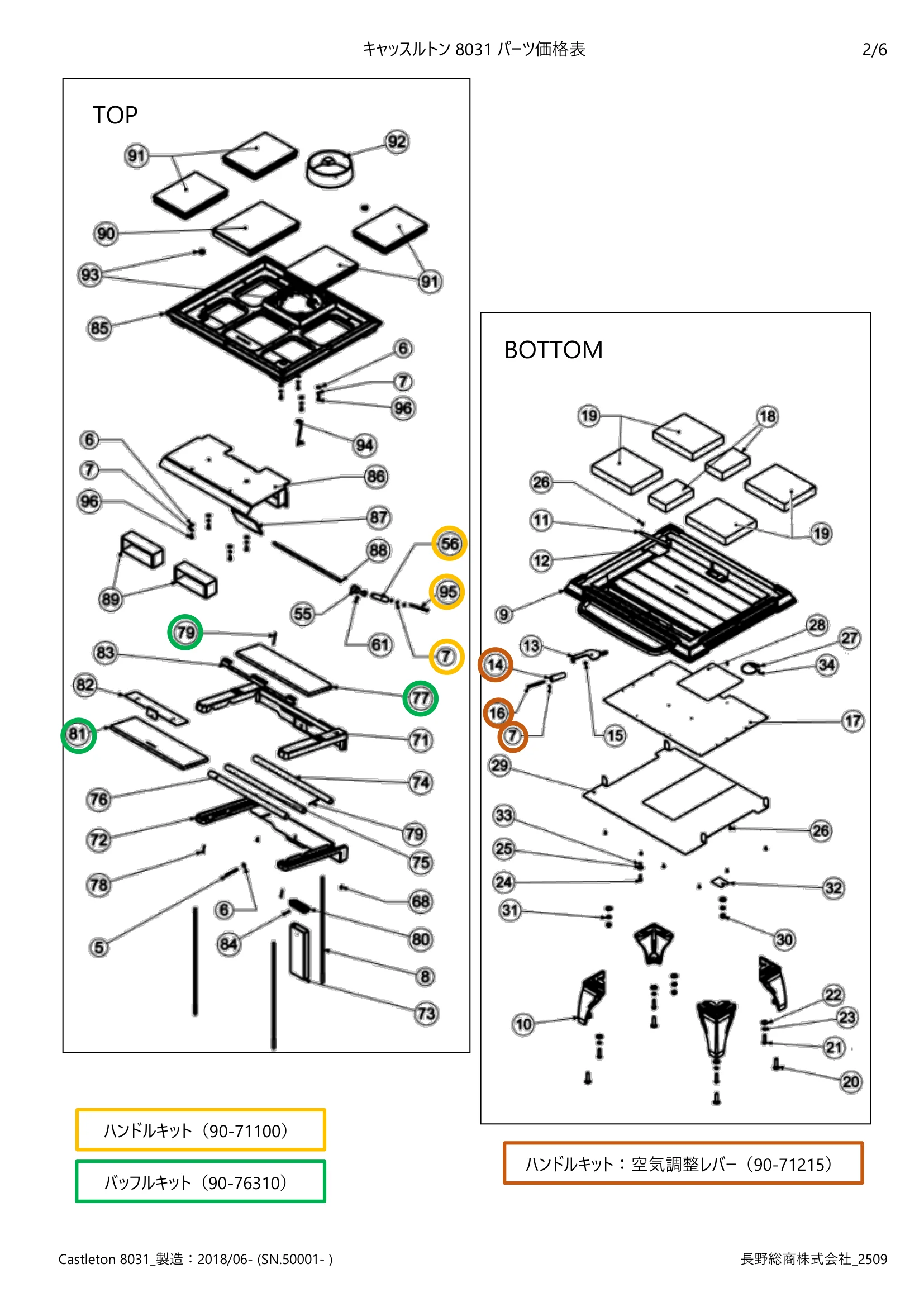

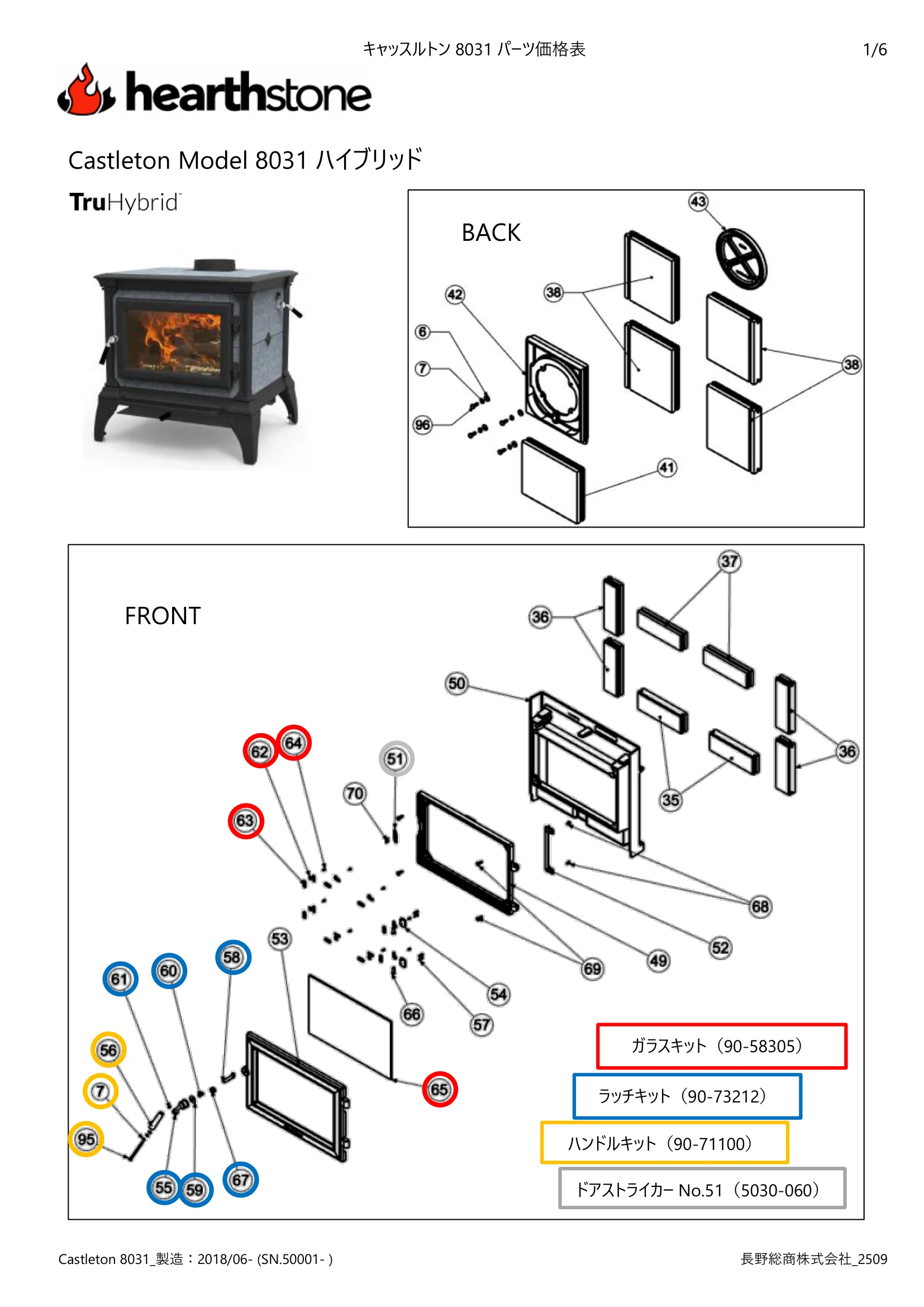

キャッスルトン 8031 パーツ価格表 1/6 Castleton Model 8031 ハイブリッド FRONT BACK ハンドルキット（90-71100） ラッチキット（90-73212） ガラスキット（90-58305） ドアストライカーNo.51（5030-060） Castleton 8031_製造：2018/06- (SN.50001- ) 長野総商株式会社_2509 キャッスルトン 8031 パーツ価格表 2/6 TOP BOTTOM ハンドルキット（90-71100） バッフルキット（90-76310） ハンドルキット：空気調整レバー（90-71215） Castleton 8031_製造：2018/06- (SN.50001- ) 長野総商株式会社_2509 キャッスルトン 8031 パーツ価格表 3/6 RIGHT LEFT Castleton 8031_製造：2018/06- (SN.50001- ) 長野総商株式会社_2509 キャッスルトン 8031 パーツ価格表 4/6 主要パーツ Key Part No. Description QTY. 定価（税別） 3110-057 ガスケット：フロントドア用 3/8"Low (9.5) 150cm 1,200/m 3110-056 ガスケット：ガラス用 1/4”(6.4) 140cm 1,000/m 3120-021 ガスケット：ガラスクリップ用 セクション 8 400/ヶ 90-58305 ガラスキット：キャッスルトン8030/8031 39,800 65 3030-055 GLASS: IR 15.35"x9.49"x5MM,CAS 1 62 5021-060 CLIP: GLASS,HER 1/TRI 8 1,500 63 3120-021 GASKET: GLASS CLIP, BLACK 8 400/ヶ 64 4500-2105 SCREW: MACH,10-24x3/8",UND-CUT,FLAT,PH 8 450/ヶ 3110-056 GASKET: ROPE,1/4",BLK,AD 140cm 1,000/m 90-76310 バッフルキット：キャッスルトン8031 26,600 81 3120-031 BOARD: CERAMIC,FRONT,CAS 1 フロントバッフル 1 13,500 77 3120-032 Ceramic Baffle Rear, CAS8031 リアバッフル 1 13,500 79 4300-0120 PIN: COTTER,1/8x2",SS 割りピン 3 850 90-71100 木製ハンドルキット：フロントドアMAN/PHX/HER/CAS/TRI 4,950 56 3900-177 HANDLE: WOOD,BLACK 1 4,200 95 4500-1680 SCREW: MACH,1/4-20x3-1/4",ROUND,SLOT,Z 1 1,750 7 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 2 450/ヶ 90-73212 ラッチキット：フロントドアHER8021/TRI/CAS 14,400 55 5010-081 CRANK: HANDLE,WOOD STOVES 1 5,800 58 5021-022 LATCH:DR,FRT,SINGLE BEV,HER1/TRI(Deinsa) 1 7,200 59 5021-032 WASHER: FLAT,.406"IDx1"ODx.035"T,BLK 1 650 60 4700-0790 SPACER: DOOR LATCH,0.435"x0.375"x0.03" 4 450 61 4500-2976 SCREW: SET,5/16-18x3/8",HALF DOG,SOCKE 1 850 67 5240-138 SPRING: LATCH,WOOD STOVES,325# 1 2,750 90-58313 コンバスターガスケットキット：CAS1/HER4/MCR2 4,950 3120-035 Ceramic Blanket Strips セラミックブランケット 2 90-75310 コンバスター交換キット：CAS1/HER4/MCR2 66,000 89 3050-010 CATALYST, 6" 2 3120-035 Ceramic Blanket Strips 90-71215 ハンドルキット：空気調整レバーCAS1/アッシュドアMAN/PHX/HER 5,200 14 3900-182 HANDLE: WOOD,ASH PAN,HER 1, PHX, MANS 1 4,950 16 4500-1575 SCREW: MACH,1/4-20x2-3/4",ROUND,PH,ZN 1 850 7 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 2 450/ヶ ドアストライカー 51 5030-060 STRIKER:LATCH,CAS,HER2-L 1 5,500 70 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX 2 450 * ガラスキットには、ガラス用ガスケット、ガラスクリップ、ビス、ガラスクリップ用ガスケットが含まれます。 * フロントドアハンドルとバイパスドアハンドルは共通です。 *ナット（No.15）は別売りです。→品番4200-0200 Castleton 8031_製造：2018/06- (SN.50001- ) 長野総商株式会社_2509 キャッスルトン 8031 パーツ価格表 5/6 Key Part No. Description 定価（税別） 1 2010-335 TRIM:SIDE,MATTE,CAS/TRI 7,200 2 2010-340 LEG:SIDE,MATTE,CAS 28,800 3 2010-345 PLATE:SIDE,CAS 53,900 4 4200-0250 NUT: FINISHING,1/4-20,HEX,SS 650 5 4500-1420 SCREW: SHCS,LOW,1/4-20X2 1/4",BL OX 2,200 6 4600-0310 WASHER: FLAT,1/4,SAE,ZN (5/8" OD) 450 7 4600-0400 WASHER: LOCK,1/4,SPLIT,MED,ZN 450 8 5210-2340 ROD:THREAD,3/8-16x19-1/2", 5/16"&2",cas 2,900 9 2010-320 BOTTOM:MATTE/CAS 158,700 10 2010-310 FOOT:MATTE,HER 1,2,3/CAS 28,800 11 5021-020 RETAINER: SLIDE,PRI AIR CONTROL,HER1/TRI 6,600 12 5021-025 SLIDE: PRIMARY AIR CONTROL,HER 1/TRI 3,500 13 5031-032 AIR CONTROL HANDLE * 14 3900-182 →　90-71215：ハンドルキット（空気調整レバー） 15 4200-0200 NUT: FINISHING,1/4-20,HEX,ZN 450 * 16 4500-1575 →　90-71215：ハンドルキット（空気調整レバー） 17 5030-010 HEATSHIELD:BOTTOM,CAS 8,800 18 1-0000-315 STONE: REF,3.27"x5.35",CAS 8,800 19 1-0000-102 STONE: REF,6"x7-5/8",MAN 1 11,000 20 4100-0127 BOLT: CARRIAGE,3/8-16x1-1/2 BL OX 1,000 21 4500-3220 SCREW: CAP,5/16-18x1-1/4",HEX,ZN,GR5 650 22 4600-0800 WASHER: FLAT,5/16,USS (7/8" OD),BLK ZN 450 23 4600-0850 WASHER: LOCK,5/16,SPLIT,MED,ZN 450 24 4100-0280 SCREW: SHOULDER,5/16"Dx1/4"L,SOCKET 850 25 5570-060 WASHER: SLIDE ARM,SHE/HOM 1,750 26 4500-2114 SCREW: MACH,10-24x3/8",PAN,PH,BLK OX 450 27 5570-030 CABLE: LABEL,1/16"Dx12",2 EYES 28 3300-721 BLOWER LABEL 29 5031-010 HEATSHIELD: SUPPLEMENT, BOTTOM,CAS 1 16,300 30 4200-0400 NUT: FINISHING,3/8-16,HEX,ZN 650 31 4600-0700 WASHER: LOCK,3/8,SPLIT,MED 450 32 5031-041 SECONDARY REDUCTION PLATE 33 4600-1400 WASHER:WAVE,5/16,0.030" HEIGHT(90134A0 1,500 34 4400-0100 RIVET: BLIND,1/8x1/4" GRIP,SS (CCP-4 650 35 1141-330 STONE: POL,8.23" x 2.87",FB,CAS 11,000 36 1141-340 STONE: POL,2.56" x 8.05",FS,CAS 9,800 37 1141-350 STONE: POL,2.52" x8.23",FT,CAS 9,800 38 1141-310 STONE: POL,RS,6-13/16"x8-1/16",CAS 23,500 39 1141-320 STONE: POL,7.78" x 8.05",S,CAS 26,600 40 1141-321 STONE,SIDE,R,T,B POLISHED 41 1141-325 STONE: POL,6.66" x 8.00",RC,CAS 23,500 42 2010-281 REAR EXIT PLATE 43 2010-282 PLATE: FLUE, HER/MCR/CAS 18,200 44 4600-0880 WASHER:WROUGHT,9/16"x1-1/2"(90108A034 1,000 45 4200-0100 NUT: 9/16"-18 2,600 46 5031-125 BYPASS ESCUTCHEON 5,500 47 5031-130 PROBE ESCUTCHEON 5,500 48 7200-525 THERMOMETER: CATALYST, 7", CAS1 12,000 49 2010-360 FRAME:DOOR,MATTE,CAS 43,400 50 2010-330 PLENUM:AIR,PRIMARY,CAS 75,700 51 5030-060 STRIKER:LATCH,CAS,HER2-L ドアストライカー 5,500 52 5030-050 SUPPORT:HINGE PIN,CAS 12,900 53 2010-350 DOOR:MATTE,CAS 46,700 54 5030-055 PLATE:HINGE,CAS 5,500 * 55 5010-081 →　90-73212：ラッチキット * 56 3900-177 →　90-71100：ハンドルキット Castleton 8031_製造：2018/06- (SN.50001- ) 長野総商株式会社_2509 キャッスルトン 8031 パーツ価格表 6/6 Key Part No. Description 定価（税別） 57 4500-2132 SCREW: SHCS,10-24x1/2",BL OX 650 * 58 5021-022 →　90-73212：ラッチキット * 59 5021-032 →　90-73212：ラッチキット * 60 4700-0790 →　90-73212：ラッチキット * 61 4500-2976 →　90-73212：ラッチキット * 62 5021-060 →　90-58305：ガラスキット * 63 3120-021 →　90-58305：ガラスキット * 64 4500-2105 →　90-58305：ガラスキット * 65 3030-055 →　90-58305：ガラスキット 66 5030-045 BUSHING:HINGE,CAS 3,500 * 67 5240-138 →　90-73212：ラッチキット 68 4500-0560 SCREW: MACH,1/4-20x1/2",FLAT,PH,BLK OX 450 69 4500-1359 SCREW: MACH,1/4-20x3/4",PAN,PH,BLK 1,000 70 4500-1910 SCREW: MACH,10-24x1/2",FLAT,PH,BLK OX ドアストライカー用ビス 450 71 2010-380 PLENUM: AIR,SECONDARY,TOP,CAS 53,900 72 2010-370 PLENUM: AIR,SECONDARY,BOTTOM,CAS 46,700 73 5030-040 RISER:SECONDARY,AIR,CAS 8,800 74 5030-071 TUBE:SECONDARY,AIR,#1,CAS 23,600 75 5031-072 TUBE:SECONDARY,AIR, #2,CAS1 23,600 76 5031-073 TUBE:SECONDARY,AIR, #3,CAS1 23,600 * 77 3120-032 →　90-76310：バッフルキット 78 4500-1300 SCREW: MACH,1/4-20x1-1/4",FLAT,PH,BLK 650 * 79 4300-0120 →　90-76310：バッフルキット 80 5023-048 GASKET KEEPER * 81 3120-031 →　90-76310：バッフルキット 82 5022-014 BRACKET: BAFFLE,SS,HER2 11,000 83 5031-105 REAR BAFF SUPPORT 9,900 84 4500-3435 SCREW: T-CUT,8-32x3/8","F",PAN,PH,BL 450 85 2010-390 TOP:MATTE,CAS 144,000 86 5031-110 CATALYST DAM 46,800 87 5031-115 BYPASS DOOR 21,200 88 5031-120 BYPASS SHAFT 8,800 * 89 3050-010 →　90-75310：コンバスターキット 90 1141-360 STONE: POL,7.99" x 10.47",TC,CAS 33,000 91 1141-370 STONE: POL,6.81" x 9.00",TS,CAS 26,600 92 2010-285 COLLAR: FLUE,MATTE,HER/TRI/MCR/CAS 28,800 93 4200-0410 NUT: TAMPER-RESISTANT,3/8-16,ZN 1,750 94 5021-070 BRUSH STOPPER:WD STVS,HER TYPE COLLAR 4,950 * 95 4500-1680 →　90-71100：ハンドルキット 96 4500-0701 SCREW: CAP,1/4-20x5/8",HEX,SS * 主要パーツのキット内訳をご参照ください。 機種（モデル） 製造 Serial No. クリーンバーン キャッスルトン8030 2013/06-2019 1001-6227 ハイブリッド キャッスルトン8031 2018/06- 50001- ※鋳鉄パーツのエナメルカラーはお問合せください。（ブラウンエナメル：20、シーフォーム：61） Castleton 8031_製造：2018/06- (SN.50001- ) 長野総商株式会社_2509
